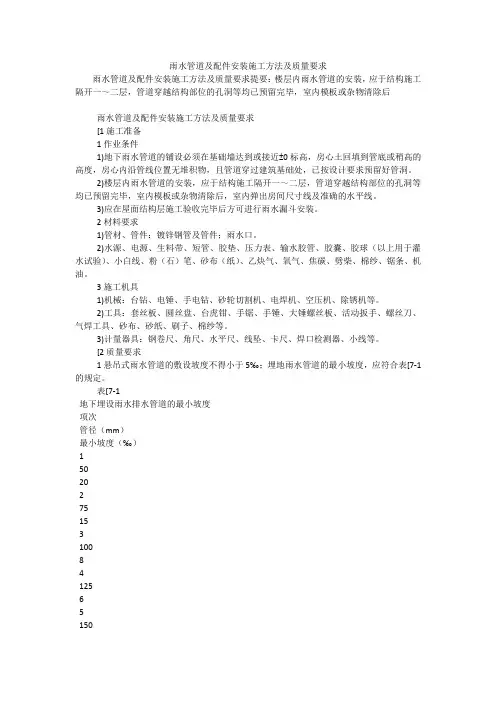

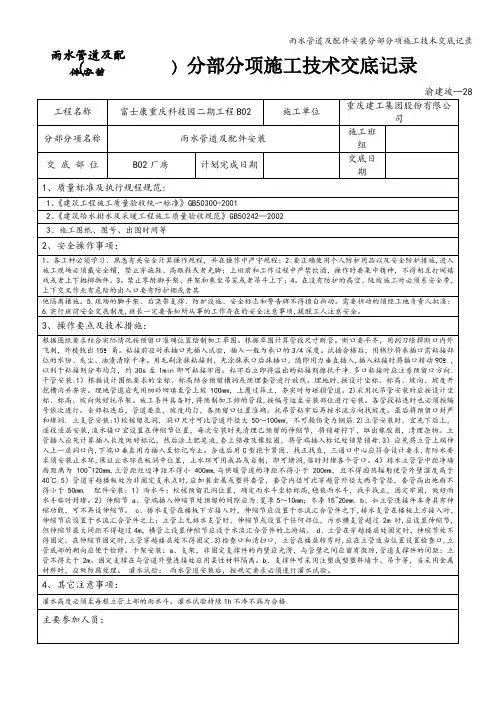

雨水管道及配件安装施工方法及质量要求雨水管道及配件安装施工方法及质量要求提要：楼层内雨水管道的安装，应于结构施工隔开一～二层，管道穿越结构部位的孔洞等均已预留完毕，室内模板或杂物清除后雨水管道及配件安装施工方法及质量要求[1施工准备1作业条件1)地下雨水管道的铺设必须在基础墙达到或接近±0标高，房心土回填到管底或稍高的高度，房心内沿管线位置无堆积物，且管道穿过建筑基础处，已按设计要求预留好管洞。
2)楼层内雨水管道的安装，应于结构施工隔开一～二层，管道穿越结构部位的孔洞等均已预留完毕，室内模板或杂物清除后，室内弹出房间尺寸线及准确的水平线。
3)应在屋面结构层施工验收完毕后方可进行雨水漏斗安装。
2材料要求1)管材、管件：镀锌钢管及管件；雨水口。
2)水源、电源、生料带、短管、胶垫、压力表、输水胶管、胶囊、胶球（以上用于灌水试验）、小白线、粉（石）笔、砂布（纸）、乙炔气、氧气、焦碳、劈柴、棉纱、锯条、机油。
3施工机具1)机械：台钻、电锤、手电钻、砂轮切割机、电焊机、空压机、除锈机等。
2)工具：套丝板、圆丝盘、台虎钳、手锯、手锤、大锤螺丝板、活动扳手、螺丝刀、气焊工具、砂布、砂纸、刷子、棉纱等。
3)计量器具：钢卷尺、角尺、水平尺、线坠、卡尺、焊口检测器、小线等。
[2质量要求1悬吊式雨水管道的敷设坡度不得小于5‰；埋地雨水管道的最小坡度，应符合表[7-1的规定。
表[7-1地下埋设雨水排水管道的最小坡度项次管径（mm）最小坡度（‰）15020275153100841256515056200～40042、雨斗管的连接应固定在屋面承重结构上。
雨水斗边缘与屋面相连处应严密不漏。
连接管管径应符合设计的要求，当设计无要求时，不得小于100mm。
3悬吊式雨水管道的检查口或带法兰堵口的三通的间距不得大于表[7-2的规定。
表[7-2悬吊管检查口间距项次悬吊管直径（mm）检查口间距（m）1≤150≯152≥200≯20[3施工工艺1工艺流程施工准备→管道预制→雨水干管安装→雨水立管安装→雨水支管安装→灌水试验[4操作工艺1内排水雨水管安装，管材必须考虑承压能力按设计要求选择镀锌钢管。
肥皂液，套上锁母及U型橡胶圈，插入到记号处为至。
5、为了使立管连接支管处移位最小，伸缩节应尽量设置在靠近水流汇合管处，为了控制管道的膨胀方向，两个伸缩节之间必须设置一个固定支架。
6、立管底部支托架应牢固，防止立管下坠。
7、全部立管与横管管段接口粘合完成管道要直，并测量顶板三通口中心是否符合要求。
8、接口处不得产生拱、塌、曲扭和歪斜现象，坡度保持一致，严禁管道倒坡。
发现歪扭及时调正。
9、排水管坡度要均匀, 干管留口较多各留口要正确,管端留口要做临时封堵。
10、排水管道的灌水试漏、通球和通水试验
（1）排水管道灌水试漏试验
管道灌水试漏采用球囊法；根据不同的卫生器具，确定灌水高度及水面位置；将胶囊由检查口慢慢放入预定深度；由检查口注水于管道中，直至符合规范要求水位为止。
如试验过程中发现有漏点存在，须处理漏点，直至试验合格为止。
灌水试验见下图：
灌水试验图
（2）管道通球试验
通球试验程序由上而下进行，以不堵为合格。
胶球从排水管立管顶端投入，并注入。
雨水管、检查井安全技术交底监表C2 施工技术/安全交底记录项目名称：造工程承包单位：合同段：标段三监理单位：中国公路工程咨询集团有限公司编号：QYDD-03 项目名称南海区会议主持刘应模交底单位项目部接受单位项目管理人员现场作业人员交底部位雨水管道、雨水检查井交底日期2013.11.12交底内容：一、准备工作1、施工全过程做到“六落实”：即①、施工负责人、施工员、质安员“三位一体”人员落实；②、施工方案、施工技术措施落实；③、施工机械设备、检测手段落实；④、对现场有关管理人员、班组长、操作人员的技术交底及施工规范、质量验收标准交底落实；⑤、各级人员的岗位职责落实；⑥、安全质量奖惩制度落实。
2、在施工前必须对施工范围内的管线情况进行调查，并与甲方、供水、电讯、军警、市政管理部门加强联系沟通，搜集资料。
并在基坑施工前先进行人工探挖。
3、在开工之前，将查明施工区域内原有地下管线的埋设情况，并以书面报告的形式提出具体的解决办法，报请监理工程师批准后方可开工。
对管道施工所经路线的障碍物进行初步清除，为以后的测量放线定位工序提供较好施工条件。
二、施工方法一）、雨水管道管道沟槽开挖1）管道定位测量和放线结束后，经建设单位和监理单位等复测合格后，可以进行沟槽开挖。
2）根据现场实际情况，沟槽开挖的方法应根据沟槽的断面形式、地下的复杂程度、土质坚硬程度、工作量和施工场地的大小以及机械配备、劳动力条件等条件确定，采用人工与机械相结合的形式开挖。
即人工探明管线后，挖掘机开挖沟槽。
沟槽挖土方用自卸车外运至指定地点弃土。
在开挖过程中由管理人员在现场指挥并经常检查沟槽的净空尺寸和中心位置，确保沟槽中心偏移符合规范要求。
3）管沟槽底层开挖的宽度按设计要求的宽度和施工工作宽度之和，开挖时，随时测量监控，保证开挖边坡、基坑尺寸，轴线、槽底的高程应达到沟槽验收规定的要求。
槽底最小宽度表：管径D（mm）槽底宽度B（mm）300<="">500≤D≤900 ≥D+1080注：有支撑沟槽的支撑宽度未计入内。

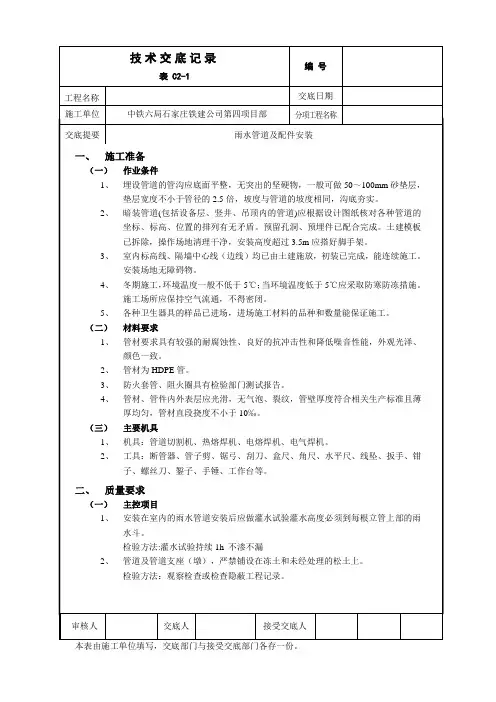

表 C2-1工程名称交底日期施工单位中铁六局石家庄铁建公司第四项目部分项工程名称交底提要雨水管道及配件安装一、施工准备（一）作业条件1、埋设管道的管沟应底面平整，无突出的坚硬物，一般可做50～100mm砂垫层，垫层宽度不小于管径的2.5倍，坡度与管道的坡度相同，沟底夯实。
2、暗装管道(包括设备层、竖井、吊顶内的管道)应根据设计图纸核对各种管道的坐标、标高、位置的排列有无矛盾。
预留孔洞、预埋件已配合完成。
土建模板已拆除，操作场地清理干净，安装高度超过3.5m应搭好脚手架。
3、室内标高线、隔墙中心线（边线）均已由土建施放，初装已完成，能连续施工。
安装场地无障碍物。
4、冬期施工，环境温度一般不低于5℃；当环境温度低于5℃应采取防寒防冻措施。
施工场所应保持空气流通，不得密闭。
5、各种卫生器具的样品已进场，进场施工材料的品种和数量能保证施工。
（二）材料要求1、管材要求具有较强的耐腐蚀性、良好的抗冲击性和降低噪音性能，外观光泽、颜色一致。
2、管材为HDPE管。
3、防火套管、阻火圈具有检验部门测试报告。
4、管材、管件内外表层应光滑，无气泡、裂纹，管壁厚度符合相关生产标准且薄厚均匀，管材直段挠度不小于10‰。
（三）主要机具1、机具：管道切割机、热熔焊机、电熔焊机、电气焊机。
2、工具：断管器、管子剪、锯弓、刮刀、盒尺、角尺、水平尺、线坠、扳手、钳子、螺丝刀、錾子、手锤、工作台等。
二、质量要求（一）主控项目1、安装在室内的雨水管道安装后应做灌水试验灌水高度必须到每根立管上部的雨水斗。
检验方法:灌水试验持续1h 不渗不漏2、管道及管道支座（墩），严禁铺设在冻土和未经处理的松土上。
检验方法：观察检查或检查隐蔽工程记录。
审核人交底人接受交底人表 C2-1工程名称交底日期施工单位中铁六局石家庄铁建公司第四项目部分项工程名称交底提要雨水管道及配件安装3、悬吊式雨水管道的敷设坡度不得小于5‰；埋地雨水管道的最小坡度，应符合表4.1.3的规定。
技术交底SG0062) 根据设计图纸及技术交底，检查，核对预留孔洞尺寸是否正确，将管道坐标，标高位置划线定位。
找出管道穿楼板墙体的中心位置，用錾子开扩或修整孔洞，遇到钢筋应与土建协商解决。
立管洞口修整时，应在管中心位置从上至下吊线后，逐层顺序修整，发现上、下层墙体厚度变化，应及时调整管道离墙距离，一般排水立管中距装饰后的墙面为120～160mm。
(2)预制加工：1) 铸铁管道预制加工：根据图纸要求并结合实际情况，按预留口位置测量尺寸和加工草图捻好灰口并编号。
码放在平坦的场地，管段下面用方木垫实。
捻好灰口的管段对灰口进行养护，一般用湿麻绳缠绕灰口，浇水养护，保持湿润，冬季采取防冻措施，一般24-48h后方可移动，运到施工现场安装。
2)管道防腐：施工环境温度在5℃以上，且通风良好，无煤烟、灰尘及水汽等。
气温在5℃以下施工要采取冬施措施。
具体防腐做法见《防锈防腐保温施工工艺》(3) 雨水干管安装：1) 铸铁管：a.铸铁管在干管安装前清扫管膛，将承口内侧插口外侧端头的沥青除掉，承口朝来水方向顺序排列，连接的对口间隙应不小于3mm。
找平找直后，将管道固定。
管道拐弯和始端处应支撑顶牢，防止捻口时轴向移动，所有管口随时封堵好。
b.铸铁管在捻口之前，先将管段调直，各立管甩口找正，捻麻时先清除承口内的污物，将油麻绳拧成麻花状，用麻钎捻入承口内，一般捻两圈以上，约为承口深度的三分之一，使承口周围间隙保持均匀，将油麻捻实后进行捻灰，用P.O.42.5以上的水泥加水拌匀(水灰比为1∶9)，用捻凿将灰填入承口，一边填灰一边捣实，自下而上边填边打直到将灰口打满打实为止。
捻好灰口的管段对灰口进行养护，一般用湿麻绳缠绕灰口，浇水养护，保持湿润。
用湿土覆盖或用麻绳等物缠住接口，定时浇水养护，一般养护2至5天。
2) 使用焊接钢管或无缝钢管，不同管径的管道焊接，连接时如两管径相差不超过小管径的15%，可将大管端部缩口与小管对焊。
如果两管相差过小管径15%，应加工异径短管焊接。
室内排水管道安装工程技术交底记录1. 工程介绍本工程为某商业建筑的室内排水管道安装工程，总长度约为2000米。
本工程主要施工内容包括：排水管道、检查井、水泥混凝土地面及排水沟的铺设。
2. 施工方式2.1 排水管道类型排水管道将采用PVC排水管道，其管径为50-200mm。
在弯曲、分支等部分采用弯头、三通、四通等管件。
2.2 施工步骤1.确定施工区域，并划定安装路线。
2.开挖槽口，并确保槽口边缘整齐，无明显裂缝和凸起。
3.安装管道。
管道应垂直铺设，管道间距应符合国家建筑标准，管道与墙面、地面接触部位应使用防水胶粘。
4.安装检查井。
根据建筑设计要求，在管道的拐弯处、分支口、水平方向改变处安装检查井。
5.测试管道。
在管道安装完成后，使用水泵进行水压试验，确保管道密封无漏水情况。
6.进行修整工作。
对于管道连接处、弯曲处等不平整部位，需进行修整工作，保证管道平整美观。
7.安装水泥混凝土地面及排水沟。
在管道安装完毕之后，按照设计要求进行水泥混凝土地面及排水沟铺设工作。
3. 安全注意事项1.施工过程中，应按照安全要求进行作业。
2.工人应当正确定位、稳固用脚，使用尽可能多的工具和专用设备，并固定好工具和设备。
3.工人应遵守工程现场管理制度，确保各项安全措施的有效执行。
4.施工期间，应严格遵守环保要求，保证施工过程中不产生污染和噪声。
4. 工程验收及保养4.1 工程验收管道安装完成后，应委托专业机构进行水压试验，确保管道密封无漏水情况。
同时，还应对管道安装质量、安装位置、接口是否牢固等进行验收。
4.2 工程保养本工程的管道安装需要长期使用，因此在验收结束后，还要加强管道的日常保养。
保养内容包括清洗、排水、除菌、维护管道密封性等。
5.本工程涉及面广，要求施工人员必须熟悉工程要求，严格遵守施工规定，确保工程的质量和安全。
同时，还要注意工程保养，延长工程使用寿命。

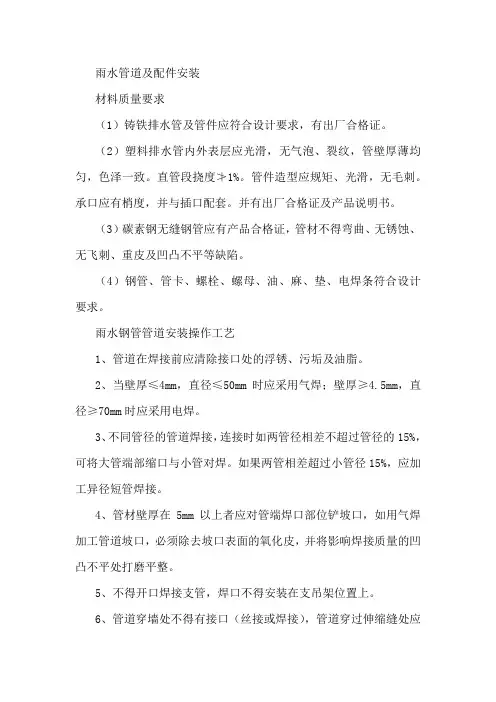

雨水管道及配件安装材料质量要求（1）铸铁排水管及管件应符合设计要求，有出厂合格证。
（2）塑料排水管内外表层应光滑，无气泡、裂纹，管壁厚薄均匀，色泽一致。
直管段挠度≯1%。
管件造型应规矩、光滑，无毛刺。
承口应有梢度，并与插口配套。
并有出厂合格证及产品说明书。
（3）碳素钢无缝钢管应有产品合格证，管材不得弯曲、无锈蚀、无飞刺、重皮及凹凸不平等缺陷。
（4）钢管、管卡、螺栓、螺母、油、麻、垫、电焊条符合设计要求。
雨水钢管管道安装操作工艺1、管道在焊接前应清除接口处的浮锈、污垢及油脂。
2、当壁厚≤4mm，直径≤50mm时应采用气焊；壁厚≥4.5mm，直径≥70mm时应采用电焊。
3、不同管径的管道焊接，连接时如两管径相差不超过管径的15%，可将大管端部缩口与小管对焊。
如果两管相差超过小管径15%，应加工异径短管焊接。
4、管材壁厚在5mm以上者应对管端焊口部位铲坡口，如用气焊加工管道坡口，必须除去坡口表面的氧化皮，并将影响焊接质量的凹凸不平处打磨平整。
5、不得开口焊接支管，焊口不得安装在支吊架位置上。
6、管道穿墙处不得有接口（丝接或焊接），管道穿过伸缩缝处应有防冻措施。
7、碳素钢管开口焊接时要错开焊缝，并使焊缝朝向易观察和维修的方向上。
8、焊接时先点焊三点以上，然后检查预留口位置、方向、变径等无误后，找直、找正、再焊接，坚固卡件，拆掉临时固定件。
质量标准主控项目1、安装在室内的雨水管道安装后做灌水试验，灌水高度必须到每根立管上部的雨水斗。
检验方法：灌水试验持续1h，不渗、不漏。
2、雨水管道如采用塑料管，其伸缩节安装应符合设计要求。
检验方法：对照图纸检查。
一般项目1、雨水管道不得与生活污水管道相连接。
检验方法：观察检查。
2、雨水斗管的连接应固定在屋面承重结构上。
雨水斗边缘与屋面相连处应严密不漏。
连接管管径当设计无要求时，不得小于100mm。
检验方法：观察和尺量检查。
成品保护1、预留管口的临时丝堵不得随意打开，以防掉进杂物造成管道堵塞。
