比亚迪G6 前舱小继电器盒与保险盒

电器原理图目录第一节维修手册说明 (2)第二节电器件位置分布图 (3)第三节继电器、保险丝位置分布图 (6)一、仪表板配电盒 (6)二、前舱配电盒 (12)三、仪表板线束外挂继电器座及外挂保险盒（483QB与476ZQA一致） (17)四、前舱小继电器盒与保险盒（仅476ZQA） (19)五、前舱小继电器盒与保险盒（仅483QB） (22)六、顶棚外挂继电器（483QB与476ZQA一致） (23)第四节低压线束布置图 (24)第五节整车搭铁位置分布图 (75)第六节电器原理图 (83)第一节维修手册说明●本手册中的线束零部件明细编号规则参照BYDXS-SG-001-2008中的要求。

●本手册中的接插件命名、配电盒接口命名、电路维修图中保险，继电器等回路元素编码规则参照BYDXS-SG-001-2008中的要求。

●本手册中的接插件孔位定义按照比亚迪汽车工程研究院电器部线束科默认数法来原则来定义，但对于特殊接插件的孔位定义规则参照BYDXS-SG-008-2008中的要求来。

●本手册中的电路维修图配置包括经济款（*3）、旗舰款（*4），未注说明者泛指豪华款和尊贵款。

动力总成包括MT-483QB、476QZA系列。

ABS系统包括BOSCH 9，DELPHI7.8系列。

●本手册中的电路维修除电路图外还包括用电器接地网络图，仪表板配电盒内部配电图。

●本手册中的电路图中的线色说明如下：第二节电器件位置分布图一、前舱●电器件位置分布图1（前舱）（1）ABS控制单元及阀体总成（2）电喷ECU（476QZA）（3）前舱配电盒二、驾驶室●电器件位置分布图2（驾驶室—仪表台、地板）1-仪表板配电盒及BCM模块2-倒车雷达3-前灯高度调整ECU4-组合仪表5-组合开关6-转向轴锁7-DAB8-PAB10-网关11-CD主机兼空调面板12-电喷ECU（483QB）13-安全气囊ECU14-点烟器15-外置功放16-I-Key ECU18-车载TV模块6三、顶棚5●电器件位置分布图4（顶棚-后搁物板）（1）前室内灯（2）天窗电机（3）天线放大器（4）高频接收器（5）胎压检测模块第三节继电器、保险丝位置分布图一、仪表板配电盒●仪表板配电盒位置示意（1）仪表板配电盒（1）仪表板配电盒总成1.1接插件编号示意图1.2.保险、继电器编号及规格（483QB ）K2-8 闪光继电器K2-7 启动及切断继电器K2-6 油泵继电器K2-5 电动车窗继电器K2-4 主继电器K2-3 点烟器继电器K2-2 A/T继电器K2-1 ETV继电器F2-33F2-32F2-31F2-30F2-29F2-28F2-27F2-26F2-25F2-24F2-23F2-12F2-13F2-14F2-15F2-16F2-17F2-18F2-19F2-20F2-21F2-22F2-11F2-10F2-9F2-8F2-7F2-6F2-5F2-4F2-3F2-2F2-110A备用FG/1前灯洗涤30AFG/220A车载冰箱右前电动座椅7.5A雨刮F2/3330ASRS15A F2/32F2/317.5A控制模块IG1F2/3015A外后视镜加热除霜备用EMSETV电机起动机点火线圈15A7.5A左后窗电机右前窗电机电动天窗20A20A20A20A20A左前电动座椅20A 25A20A20A后雾灯点烟器15A规格编号说明10A 7.5AF2/12F2/11F2/1020AF2/9F2/8F2/77.5AF2/6F2/515AF2/410AF2/37.5AF2/2说明编号F2/1规格20AF2/13F2/14F2/15F2/16F2/17F2/18F2/19F2/20F2/21F2/22F2/23F2/24F2/29F2/28F2/27F2/26F2/2515A说明编号规格15A门锁电机门灯、室内灯控制模块常电电源音像常电座椅加热备用转向轴锁解锁IG2左前窗电机右后窗电机内后视镜20A主继电器15A15A油泵电机15A 洗涤电机CVT二档电7.5ACVT常电保险K2-8闪光继电器起动机油泵20A 20A电动车窗主继电器K2-7K2-6K2-5K2-4K2-3K2-2K2-120A30A 说明编号规格30AETV电机AT点烟器30A20A继电器1.3.保险、继电器编号及规格（476ZQA ）F2/1门锁电机F2/2室内灯F2/3多路集成控制器F2/4音像系统F2/6后雾灯F2/7座椅加热F2/14IG2F2/15天窗电机F2/16左前窗控F2/17右后窗控F2/23电喷主继电器ⅠF2/24油泵电机F2/26 发动机ECUF2/27预留F2/28洗涤电机F2/29外后视镜加热F2/31继电器控制模块F2/32SRS ECUF2/33雨刮系统K2-1电喷主继电器ⅡK2-2AT继电器K2-3点烟器继电器K2-4电喷主继电器ⅠK2-5电动窗继电器K2-6燃油泵继电器K2-7起动机继电器K2-8闪光继电器F2/5点烟器F2/20内后视镜方向显示F2/8主驾电动座椅F2/11预留保险F2/12氧传感器F2/13转向轴锁F2/21电机控制模块F2/9预留保险F2/22起动机F2/25电喷主继电器ⅡF2/18右前窗控F2/19左后窗控F2/10副驾电动座椅F2/30预留保险CVT常电7.5A洗涤电机15A 油泵电机15A30A主继电器120A ACC电右后窗电机左前窗电机IG2转向轴锁解锁备用座椅加热音像常电控制模块常电电源门灯、室内灯门锁电机15A规格编号说明15AF2/25F2/26F2/27F2/28F2/29F2/24F2/23F2/22F2/21F2/20F2/19F2/18F2/17F2/16F2/15F2/14F2/1320A规格F2/1编号说明F2/27.5AF2/310AF2/415AF2/5F2/67.5AF2/7F2/8F2/920AF2/10F2/11F2/127.5A10A 说明编号规格15A点烟器后雾灯20A20A25A20A 左前电动座椅20A20A20A20A20A电动天窗右前窗电机左后窗电机7.5A15A TCU 起动机EMS备用外后视镜加热除霜15AF2/30控制模块IG17.5AF2/31F2/3215A SRS30A F2/33雨刮7.5A右前电动座椅备用10A备用主继电器2熔断器继电器20A30A点烟器15A规格编号说明30A 20A K2-1K2-2K2-3K2-4K2-5K2-6K2-7主继电器1电动车窗20A 20A 油泵起动机闪光继电器K2-8主继电器2备用二、前舱配电盒●前舱配电盒位置示意图（1）前舱配电盒2.1 前舱配电盒（483QB ）K1-5高速冷凝风扇继电器K1-4高速散热风扇继电器K1-3后除霜继电器K1-2压缩机继电器K1-1前鼓风机继电器F1-21F1-24门窗电机F1-25点火开关F1-22主保险F1-23主保险预留F1-19F1-20F1-18F1-16F1-17F1-15F 1-14F 1-13F1-10F1-11F1-12F1-9F1-8F1-7F1-6F1-5F1-4F1-3F1-2F1-11#点火开关50AF1/23-2窗控系统F2/15~F2/1950AF1/23-1规格编号说明预留70A F1/22-2主保险125AF1/22-1鼓风机40AF1/21F2/7~F2/11F1/2040AEMSF1/1840A ABSF1/1940A F1/1725A ABSF2/1~F2/6转向、告警灯高速散热风扇前雾灯10A右近光灯左近光灯10A左远光灯10A右远光灯10A规格F1/1保险丝编号说明F1/2F1/3F1/4F1/520AF1/615AF1/77.5A F1/820A F1/915A F1/1030AF1/1120AF1/127.5A 40AF1/1640A F1/1520AF1/14说明编号F1/13规格15A小灯MCU EMS低速散热风扇压缩机喇叭、制动灯后除霜2#点火开关K1-5K1-4K1-3K1-2规格K1-1编号说明20A30A20A20A鼓风机后除霜压缩机高速散热风扇高速冷凝风扇30A继电器比亚迪汽车 G6轿车维修手册2.2前舱配电盒（476ZQA ）K 1-1前鼓风机继电器K 1-2压缩机继电器K 1-3后除霜继电器K 1-4前雾灯继电器K 1-5昼行灯继电器F 1/1右远光灯F 1/2左远光灯F 1/3左近光灯F 1/4右近光灯F 1/52#点火开关F 1/6小灯F 1/7M C U F 1/8预留F 1/9E M SF 1/10前雾灯F 1/11昼行灯F 1/12压缩机F 1/14喇叭、制动灯F 1/13转向、告警灯F 1/15后除霜F 1/18E M SF 1/17A B S F 1/19A B S F 1/16照明、C A N 模块辅助电源F 1/20电动座椅F 1/21鼓风机F 1/23-1 窗控系统 50AF 1/23-2 点火开关 50AF 1/22-1主保险 125AF 1/22-2电子风扇50A2#点火开关后除霜喇叭、制动灯压缩机前雾灯EMSMCU 小灯15A规格F1/13编号说明F1/1420AF1/1540A F1/1640A7.5A F1/1215AF1/1120AF1/1015A F1/920A F1/87.5A F1/715AF1/620AF1/5F1/4F1/3F1/2说明编号F1/1规格10A右远光灯10A左远光灯10A左近光灯右近光灯10A备用昼行灯转向、告警灯F2/1~F2/6ABS25A F1/1740A F1/19ABS40A F1/18EMS40AF1/20F2/7~F2/11F1/2140A鼓风机F1/22-1125A主保险F1/22-250A电子风扇说明编号规格F1/23-150A窗控系统F2/15~F2/19F1/23-21#点火开关熔断器继电器30A前雾灯压缩机后除霜鼓风机15A20A30A20A说明编号K1-1规格K1-2K1-3K1-4K1-5昼行灯三、仪表板线束外挂继电器座及外挂保险盒（483QB 与476ZQA 一致）● 仪表板线束外挂继电器座及外挂保险盒位置示意图 1-外挂继电器座1、IG1继电器 3-外挂继电器座2（1）仪表板线束外挂IG1继电器、外挂继电器座1KG-3ACC 继电器座41253IG2继电器座KG-210876KG-5右转向灯继电器座1315121120181716左转向灯继电器座KG-4KG-1IG1继电器座4231K G-3K G-220A20A70AKG-1IG1继电器IG2继电器ACC 继电器K G-4右转向灯继电器20AK G-5左转向灯继电器20A（3）仪表板线束外挂继电器座2外后视镜除霜继电器座1KG-65327610KG-78座椅加热继电器座座椅加热继电器20A外后视镜除霜继电器KG-7KG-620A说明编号规格四、前舱小继电器盒与保险盒（仅476ZQA）●前舱小继电器盒及保险盒位置示意图1-4#小继电器盒2-3#保险盒（1）4#小继电器盒K4-1制动真空泵继电器K4-2冷却液循环泵继电器F4/6冷却液循环泵F4/5制动真空泵F4/1大灯洗涤F4/2TCUF4/4制动真空泵、冷却液循环泵15AK4-1制动真空泵15AK4-2冷却液循环泵继电器30AF4/1大灯洗涤30AF4/2TCU熔断器F4/3F4/4F4/5F4/630A30A15A15A备用F4/5～F4/6制动真空泵冷却液循环泵（2）3#保险盒F3/150A F3/250A F3/3125A F3/470AEPS预留50A 50A规格编号说明70AF3/1F3/2F3/3F3/4125A前舱配电盒2备用主保险五、前舱小继电器盒与保险盒（仅483QB ）1－前横梁线束外挂继电器盒KC-2低速风扇继电器KC-1接前雾灯继电器108653172低速风扇20A前雾灯20AKC-2规格编号说明KC-1六、顶棚外挂继电器（483QB 与476ZQA 一致）1-天窗外挂继电器135681072接天窗关闭继电器KP-2接天窗开启继电器KP-1天窗关闭20AKP-2KP-120A天窗开启规格编号说明第四节低压线束布置图●线束布置图——G6整车线束分布图●线束布置图4.1 ——左前门线束T04T0561711T063146T032310111T0931T0821T12TJ021384T1115T1013T0712T2JT2K左前门线束TJO1●线束布置图4.2 ——右前门线束● 线束布置图4.3 ——左后门线束213146V04V07V0531V0921V061346791013141718202123V102136V03V0815V02VJ01左后门线束●线束布置图4.4 ——右后门线束21W0815W036312W06W09W1013W05W0212W07W046413WJ012321201817141310976431右后门线束●线束布置图4.5 ——顶棚线束P0331P04P06P0712P0214P0912P2I51P081086531PJ01201312541顶棚线束●线束布置图4.7——仪表板线束483QB：483QB：476QZA：476QZA：G18G201463G21G57M6G458321G71166312G2TG2S12G2AG2R31G2MGJ14125141320GJ04G2N4544434140383734332827252420191312761G2X36393527203334261712191651114仪表板线束（1）仪表板线束（2）G46G39G42G7016712G29171361712G83G32G4412761G64G27G60M6G363014151G75GJ0541GJ13G11B8415G33G72G16G2QG15AG2P3014151仪表板线束（3）G6651014G771054121G7621G28G63G22G62G6116871G4712G73192110G34G8118916G4822101112110411652817GJ10GJ09GJ08145121320GJ07G3841G35BG35AG31G30178161724仪表板线束（4）G74G53162010111GJ122413121GJ1151061GJ82G4912111222413121G52G581561016712G50G3713568102018161513112123252628301356810201816151311G67仪表板线束（5）●线束布置图4.8 ——地板线束K171K12K22M6K34K3512K1312K14K33M6621315410K271103217161K21K411K401K10K2311K37K31K381346791013141718202123KJ04K1812K20KJ03K2FK2HK2G231K2EKJ0134171812510KJ02201312541地板线束（1）KJ051346791013141718202123K11K15K16141320K2551212K3915610KJ43K32121111022K26201341512KJ07KJ06141320512K244321K4212K362321201817141310976431KJ09K1912KJ0815163417282地板线束（2）。

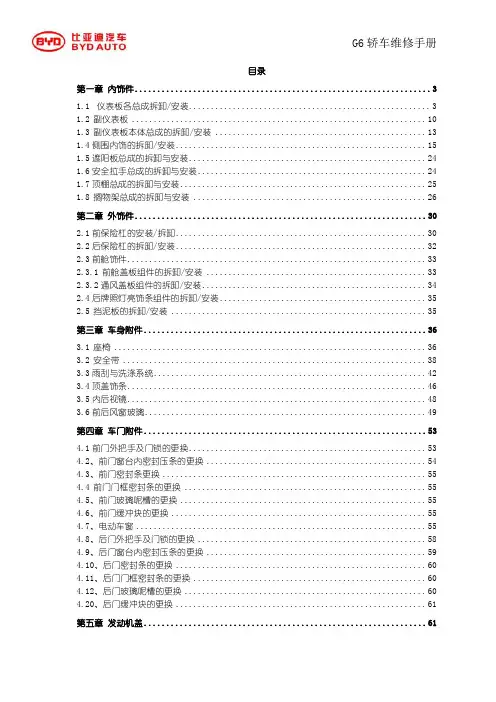

目录第一章内饰件 (3)1.1仪表板各总成拆卸/安装 (3)1.2副仪表板 (10)1.3副仪表板本体总成的拆卸/安装 (13)1.4侧围内饰的拆卸/安装 (15)1.5遮阳板总成的拆卸与安装 (24)1.6安全拉手总成的拆卸与安装 (24)1.7顶棚总成的拆卸与安装 (25)1.8搁物架总成的拆卸与安装 (26)第二章外饰件 (30)2.1前保险杠的安装/拆卸 (30)2.2后保险杠的拆卸/安装 (32)2.3前舱饰件 (33)2.3.1前舱盖板组件的拆卸/安装 (33)2.3.2通风盖板组件的拆卸/安装 (34)2.4后牌照灯亮饰条组件的拆卸/安装 (35)2.5挡泥板的拆卸/安装 (35)第三章车身附件 (36)3.1座椅 (36)3.2安全带 (38)3.3雨刮与洗涤系统 (42)3.4顶盖饰条 (46)3.5内后视镜 (48)3.6前后风窗玻璃 (49)第四章车门附件 (53)4.1前门外把手及门锁的更换 (53)4.2、前门窗台内密封压条的更换 (54)4.3、前门密封条更换 (55)4.4前门门框密封条的更换 (55)4.5、前门玻璃呢槽的更换 (55)4.6、前门缓冲块的更换 (55)4.7、电动车窗 (55)4.8、后门外把手及门锁的更换 (58)4.9、后门窗台内密封压条的更换 (59)4.10、后门密封条的更换 (60)4.11、后门门框密封条的更换 (60)4.12、后门玻璃呢槽的更换 (60)4.20、后门缓冲块的更换 (61)第五章发动机盖 (61)5.1、发动机盖调整 (61)第六章行李箱盖 (62)6.1、行李箱盖的调整 (62)6.2、行李箱盖密封条的更换 (62)6.3、行李箱盖扭杆的更换 (63)第七章开启装置 (64)7.1组件位置索引 (64)7.2发动机盖锁的更换 (65)7.3发动机盖开启手柄的更换 (65)7.4行李箱盖锁的更换 (66)7.5行李箱盖及加油口盖开启拉索的更换 (66)7.6行李箱盖及加油口盖开启手柄的更换 (66)第八章前门附件 (67)8.1前门外后视镜 (67)8.2前门玻璃的更换 (68)8.3、前门玻璃升降器的更换 (68)第九章后门附件 (68)9.1后门玻璃的更换 (68)9.2后门玻璃升降器的更换 (69)9.3后三角窗玻璃的更换 (69)9.4后门玻璃调整 (69)第一章内饰件1.1 仪表板各总成拆卸/安装1.1.1组件索引图1-1-1-1 仪表板组件索引1.1.2 左下护板总成拆卸/安装注意：①所有拆装必须十分清楚产品结构，避免在拆卸中出现意外情况；②所有用一字螺丝刀撬开的操作必须在螺丝刀头缠上柔性胶带以避免损伤产品表面。

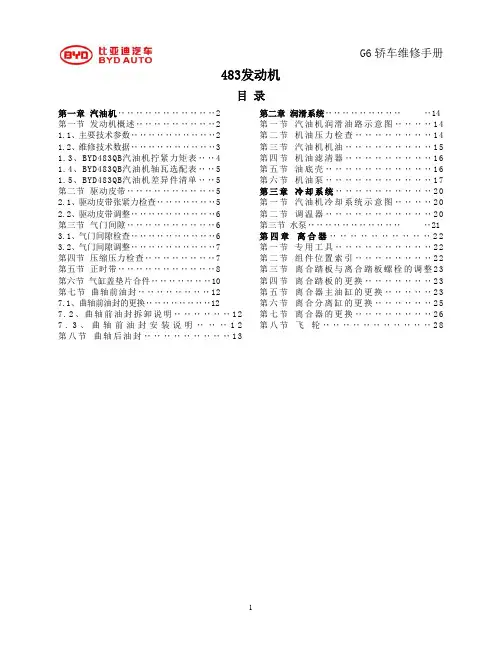

G6轿车维修手册483发动机目录第一章汽油机‥‥‥‥‥‥‥‥‥‥‥2第一节发动机概述‥‥‥‥‥‥‥‥‥21.1、主要技术参数‥‥‥‥‥‥‥‥‥‥21.2、维修技术数据‥‥‥‥‥‥‥‥‥‥31.3、BYD483QB汽油机拧紧力矩表‥‥41.4、BYD483QB汽油机轴瓦选配表‥‥51.5、BYD483QB汽油机差异件清单‥‥5第二节驱动皮带‥‥‥‥‥‥‥‥‥‥52.1、驱动皮带张紧力检查‥‥‥‥‥‥‥52.2、驱动皮带调整‥‥‥‥‥‥‥‥‥‥6第三节气门间隙‥‥‥‥‥‥‥‥‥‥63.1、气门间隙检查‥‥‥‥‥‥‥‥‥‥63.2、气门间隙调整‥‥‥‥‥‥‥‥‥‥7第四节压缩压力检查‥‥‥‥‥‥‥‥7第五节正时带‥‥‥‥‥‥‥‥‥‥‥8第六节气缸盖垫片合件‥‥‥‥‥‥‥10第七节曲轴前油封‥‥‥‥‥‥‥‥127.1、曲轴前油封的更换‥‥‥‥‥‥‥‥127.2、曲轴前油封拆卸说明‥‥‥‥‥‥12 7.3、曲轴前油封安装说明‥‥‥12 第八节曲轴后油封‥‥‥‥‥‥‥‥‥13 第二章润滑系统‥‥‥‥‥‥‥‥‥‥14 第一节汽油机润滑油路示意图‥‥‥‥14 第二节机油压力检查‥‥‥‥‥‥‥‥14 第三节汽油机机油‥‥‥‥‥‥‥‥‥15 第四节机油滤清器‥‥‥‥‥‥‥‥‥16 第五节油底壳‥‥‥‥‥‥‥‥‥‥‥16 第六节机油泵‥‥‥‥‥‥‥‥‥‥‥17 第三章冷却系统‥‥‥‥‥‥‥‥‥‥20 第一节汽油机冷却系统示意图‥‥‥‥20 第二节调温器‥‥‥‥‥‥‥‥‥‥‥20 第三节水泵‥‥‥‥‥‥‥‥‥‥‥‥21 第四章离合器‥‥‥‥‥‥‥‥‥‥22 第一节专用工具‥‥‥‥‥‥‥‥‥‥22 第二节组件位置索引‥‥‥‥‥‥‥‥22 第三节离合踏板与离合踏板螺栓的调整23 第四节离合踏板的更换‥‥‥‥‥‥‥23 第五节离合器主油缸的更换‥‥‥‥‥23 第六节离合分离缸的更换‥‥‥‥‥‥25 第七节离合器的更换‥‥‥‥‥‥‥‥26 第八节飞轮‥‥‥‥‥‥‥‥‥‥‥28G6轿车维修手册第一章汽油机第一节发动机概述BYD483QB汽油机采用的电子控制燃油喷射系统，具备先进的自诊断功能。

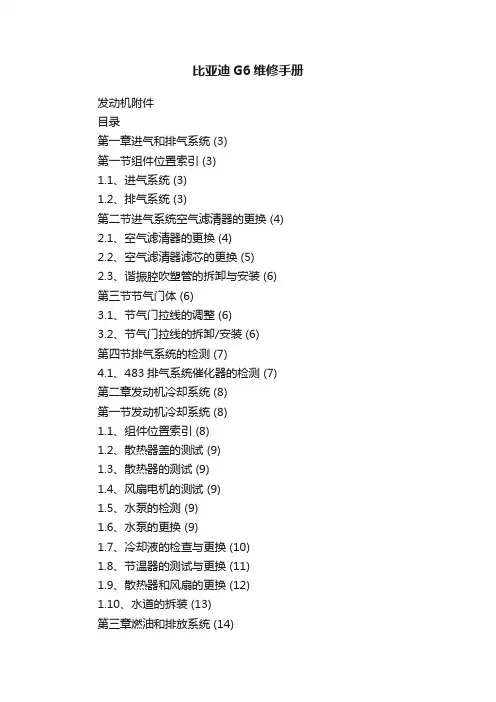

比亚迪G6维修手册发动机附件目录第一章进气和排气系统 (3)第一节组件位置索引 (3)1.1、进气系统 (3)1.2、排气系统 (3)第二节进气系统空气滤清器的更换 (4) 2.1、空气滤清器的更换 (4)2.2、空气滤清器滤芯的更换 (5)2.3、谐振腔吹塑管的拆卸与安装 (6)第三节节气门体 (6)3.1、节气门拉线的调整 (6)3.2、节气门拉线的拆卸/安装 (6)第四节排气系统的检测 (7)4.1、483排气系统催化器的检测 (7)第二章发动机冷却系统 (8)第一节发动机冷却系统 (8)1.1、组件位置索引 (8)1.2、散热器盖的测试 (9)1.3、散热器的测试 (9)1.4、风扇电机的测试 (9)1.5、水泵的检测 (9)1.6、水泵的更换 (9)1.7、冷却液的检查与更换 (10)1.8、节温器的测试与更换 (11)1.9、散热器和风扇的更换 (12)1.10、水道的拆装 (13)第三章燃油和排放系统 (14)第一节概述 (14)1.1、专用工具 (14)1.2、一般故障检修信息 (14)第二节燃油供给系统 (15)2.1、组件位置索引 (15)2.2.燃油泵电路的故障检测 (15)2.3、燃油压力的释放 (16)2.4、燃油压力测试 (16)2.5、燃油箱的排干 (17)2.6、燃油管路的检测 (17)2.7、燃油压力调节器的更换 (19)2.8、燃油滤清器的更换 (19)2.9、燃油泵的更换 (19)2.10、燃油箱的更换 (20)第三节EVAP（燃油蒸发排放）系统 (22) 3.1、组件位置索引 (22)3.2、EVAP系统故障检修 (22)3.3、EVAP双通阀的测试 (23)3.4、活性碳罐的更换 (24)3.5、EVAP碳罐净化阀的更换 (24)第一章进气和排气系统第一节组件位置索引1.1、进气系统1.2、排气系统第二节进气系统空气滤清器的更换2.1、空气滤清器的更换进气系统空气滤清器的拆卸／安装（1）拆下螺栓（ A ）。

发动机附件目录第一章进气和排气系统 (3)第一节组件位置索引 (3)1.1、进气系统 (3)1.2、排气系统 (3)第二节进气系统空气滤清器的更换 (4)2.1、空气滤清器的更换 (4)2.2、空气滤清器滤芯的更换 (5)2.3、谐振腔吹塑管的拆卸与安装 (6)第三节节气门体 (6)3.1、节气门拉线的调整 (6)3.2、节气门拉线的拆卸/安装 (6)第四节排气系统的检测 (7)4.1、483排气系统催化器的检测 (7)第二章发动机冷却系统 (8)第一节发动机冷却系统 (8)1.1、组件位置索引 (8)1.2、散热器盖的测试 (9)1.3、散热器的测试 (9)1.4、风扇电机的测试 (9)1.5、水泵的检测 (9)1.6、水泵的更换 (9)1.7、冷却液的检查与更换 (10)1.8、节温器的测试与更换 (11)1.9、散热器和风扇的更换 (12)1.10、水道的拆装 (13)第三章燃油和排放系统 (14)第一节概述 (14)1.1、专用工具 (14)1.2、一般故障检修信息 (14)第二节燃油供给系统 (15)2.1、组件位置索引 (15)2.2.燃油泵电路的故障检测 (15)2.3、燃油压力的释放 (16)2.4、燃油压力测试 (16)2.5、燃油箱的排干 (17)2.6、燃油管路的检测 (17)2.7、燃油压力调节器的更换 (19)2.8、燃油滤清器的更换 (19)2.9、燃油泵的更换 (19)2.10、燃油箱的更换 (20)第三节EVAP（燃油蒸发排放）系统 (22)3.1、组件位置索引 (22)3.2、EVAP系统故障检修 (22)3.3、EVAP双通阀的测试 (23)3.4、活性碳罐的更换 (24)3.5、EVAP碳罐净化阀的更换 (24)第一章进气和排气系统第一节组件位置索引1.1、进气系统1.2、排气系统第二节进气系统空气滤清器的更换2.1、空气滤清器的更换进气系统空气滤清器的拆卸／安装（1）拆下螺栓（ A ）。

比亚迪G6空调系统(配置476ZQA发动机)维修手册G6 轿车维修手册第五章空调系统(476ZQA )组件位置. 2系统框图. 5系统概述. 6诊断流程. 9故障病症表. 10故障码及自诊断故障码列表 12终端诊断13全面诊断流程 17准备工具57拆卸安装58 G6 轿车维修手册组件位置压缩机总成冷凝器及支架总成压力传感器室外温度传感器 G6 轿车维修手册出风模式控制电机内外循环控制电机调速模块副驾驶员侧空气混合调节电机驾驶员侧空气混合控制电机 G6 轿车维修手册日光照射传感器多功能显示屏室内温度传感器多媒体主机- 空调面板及控制器总成G6 轿车维修手册系统框图G6 轿车维修手册系统概述本车空调系统为单蒸温度分区独立控制全自动恒温空调, 应用于中高档轿车。

系统主要由压缩机、冷凝器、HVAC 总成、制冷管路、暖风水管、风道、空调控制器等零部件组成 , 具有制冷、采暖、除霜除雾、通风换气等四种功能。

该系统采用蒸汽压缩式制冷循环制冷, 制冷剂为 R134a ; 利用发动机冷却液余热采暖。

空调箱体上的空气循环风门、主驾冷暖混合风门、副驾冷暖混合风门、出风模式风门均由电机控制。

鼓风机风速五档可调 (低配为七档) , 送风方向五种可选, 新风进气方式有内循环和外循环二种。

制冷系统原理:由发动机驱动的涡旋式压缩机将气态的制冷剂从蒸发器中抽出 , 并将其压入冷凝器。

高压气态制冷剂经冷凝器时液化而进行热交换 (释放热量) , 热量被车外的空气带走。

高压液态的制冷剂经膨胀阀的节流作用而降压 , 低压液态制冷剂在蒸发器中气化而进行热交换(吸收热量) , 蒸发器附近被冷却了的空气通过鼓风机吹入车厢。

气态的制冷剂又被压缩机抽走 , 泵入冷凝器 , 如此使制冷剂进行封闭的循环流动 , 不断地将车厢内的热量排到车外 , 使车厢内的气温降至适宜的温度。

供暖系统原理:供暖系统采用水暖式供热, 其热源是发动机的冷却液。

供暖系统主要由热交换器、暖风水管及鼓风机、风道 G6 轿车维修手册及控制机构等组成。

电器原理图目录第一节电器件位置分布图 (4)一、前舱 (4)二、驾驶室 (6)第二节继电器、保险丝位置分布图 (8)一、仪表板配电盒及仪表外挂继电器 (8)二、前舱配电盒 (17)三、前舱外挂继电器盒 (24)第三节线束图 (26)3.1 右后门线束 (26)3.2 右前门线束 (28)3.3 左后门线束 (30)3.4 左前门线束 (32)3.5 顶棚线束 (34)3.6 前保险杠线束 (36)3.7 前舱线束 (38)3.8 仪表板线束 (49)3.9 仪表板线束Ⅱ (57)3.10 地板线束 (59)第三节电器原理图 (65)1、启动/电源 (67)2、BCM（1） (68)3、BCM（2） (69)4、BCM（3） (70)5、BCM（4） (71)6、RCM（1） (72)7、RCM（2） (73)8、RCM（3） (74)9、Keyless系统（1） (75)10、Keyless系统（2） (76)11、DLC 网关 (77)12、 ABS (78)13、SRS(1) (79)14、SRS(2) 制动灯控制系统 (80)15、点烟器大灯调节 (81)16、多功能显示屏 (82)17、高压电控总成（1） (83)18、高压电控总成（2） (84)19、高压电控总成（3） (85)20、P档电机及控制器 (86)21、充电口 (87)22、主控制器 (88)23、空调（1） (89)24、空调（2） (90)25、组合仪表（1） (91)26、组合仪表（2） (92)27、转向/告警灯控制系统 (93)28、室外灯系统 (94)29、室内灯系统 (95)30、电池管理器（1） (96)31、电池管理器（2）车载终端 (97)32、换档机构 (98)33、EPB (99)34、R-EPS 电子风扇 (100)35、双路电 (101)36、ECO、组合开关 (102)37、窗控系统（1） (103)38、窗控系统（2） (104)39、窗控系统（3） (105)40、电动外后视镜控制系统 (106)41、CD+收音机 (107)42、舒适网 (108)43、启动网动力网 (109)44、ESC网时钟弹簧 (110)45、车速传感器出租车配电 (111)46、熔断器 (112)47、继电器 (114)维修手册说明●本手册中的线束零部件明细编号规则参照BYDXS-SG-001-2008中的要求。

GF54.15-P-1257-03SXS发动机舱左侧保险丝和继电器盒的继电器分配
位置 - 保险丝/继电器分配
N10/1
带保险丝和继电器模块的前部信号
采集及促动控制模组 (SAM)
控制单元
A 至 K继电器
X行驶方向
P54.15-2760-05
套节名称
A空气泵继电器 (N10/1kA)
B空气悬挂压缩机继电器 (N10/1kB),代码 487
主动悬挂控制 (ABC) 除外
CC接头 87 继电器,发动机 (N10/1kC)
D端子 15 继电器 (N10/1kD)
E端子 87 继电器,底盘 (N10/1kE)
F高音喇叭继电器 (N10/1kF)
G端子115R继电器 (N10/1kG)
H50 号电路继电器,起动机 (N10/1kH)
J15 号电路继电器,起动机 (N10/1kJ)
K雨刮器停驻加热器继电器 (N10/1kK)
© Daimler AG，13-8-5，G/01/12, gf54.15-p-1257-03sxs, 发动机舱左侧保险丝和继电器盒的继电器分配
第1页，共1页PDF 文件使用 "pdfFactory Pro" 试用版本创建w
车型 221.176 装有代码 (Z07) 顶部防护装置除了代码 () 截止年款 8 '。

第十四章多媒体系统组件位置 (2)多媒体系统概述 (5)诊断流程 (7)故障症状表 (8)全面诊断流程 (16)拆卸安装 (52)组件位置右前高音扬声器中音扬声器左前高音扬声器多媒体主机右前门扬声器右后门扬声器左前门扬声器左后门扬声器外置功放TV模块USB&AUX口外置天线天线放大器右后高音扬声器重低音扬声器左后高音扬声器多媒体系统概述警告：DVD播放主机是通过激光束镭射实现的，放射性泄露可能造成危险，请务必按照说明操作。

本多媒体系统是结合数字影像以及多机一体的系列产品，让您的爱车变成一台小型的移动式影音剧院，不管是播放光盘影音、观看TV，还是收听AM/FM广播、使用车载电话、智能GPS导航，都尽善尽美地满足您的要求。

主要组成部件：多媒体主机中控面板车载电话多功能方向盘外置功放扬声器（两高音扬声器、两前门中低音扬声器、两后扬声器）车载电视模块玻璃印刷天线及天线馈线天线放大器GPS天线1 DVD主机概述（a）DVD机通过激光镭射扫描刻在光盘上的数字信号，并传送信号给其他媒体组件进行播放。

提示：不要拆卸主机任何组件不要向主机插入除12厘米标准光盘之外的东西（b）可用光盘DVD Video、DVD Audio、CD Digital Audio、CD-TEXT、MP3、WMA格式的光盘（c）光盘清洗提示：不要用镜头清洗液清洗，可能对DVD主机造成影响。

（1）如果灰尘在光盘表面上，请用柔软的干布如眼镜布从光盘中心沿径向向外擦拭。

提示：用手按光盘或用硬布擦拭光盘可能造成光盘表面划伤。

2 MP3/WMA 文件播放（a）可播放的MP3文件（b）可播放的WMA文件（c）文件名只有扩展名为“.mp3”“.wap”格式的文件才能够被识别并播放。

以后缀名“.mp3”“.wap”保存文件提示：如果非MP3或WMA文件以后缀名“.mp3”“.wma”保存，则会以mp3，wma文件识别并播放，可能会产生噪音甚至导致扬声器损坏。

比亚迪（G6）476ZQA发动机机械维修手册（可编辑）目次第一章发动机 1第一节概述 1一、主要技术参数 1第二节皮带传动装置 4 一、驱动皮带 43、皮带的安装 5二、皮带轮及传动附件 5 第三节曲轴后油封组件 6 一、曲轴后油封组件的拆卸 6 二、曲轴后油封组件的安装 6 第四节正时链条 8一、正时链条的拆卸 8 二、正时链条的安装 9 第五节火花塞和气缸压缩压力的检测 10一、火花塞的拆卸和安装 10 二、火花塞的检查 11 三、压缩压力的检查12 第六节发动机 13一、发动机的拆卸 13 二、发动机的检查 27三、发动机的安装 33 第二章润滑系统 2 第一节发动机润滑油路示意图 2第二节机油压力检查 3 第三节发动机机油 4 第四节油底壳 5第五节机油泵 6第三章冷却系统 7 第一节发动机冷却系统示意图 7第二节调温器 8第三节水泵 8第四章离合器 10 第一节离合器装置 10 一、离合器的拆卸 10 二、离合器的检查 11 三、离合器的安装 12 第二节飞轮 12一、飞轮的拆卸 12 二、飞轮的安装 12 三、飞轮的检查 12 发动机概述BYD476ZQA发动机采用废气涡轮增压、缸内直接喷射、液压挺柱、全铝机体、进气VVT等先进技术，具有升功率大、低油耗、低噪声、低污染、结构紧凑等特点。

在各种工况下，BYD476ZQA发动机均可在最佳状态下工作，可以保证其配载的整车具有可靠的安全性、舒适的驾驶性、最佳的经济性和完美的环保性能。

主要技术参数BYD476ZQA型发动机的主要技术参数见下表BYD476ZQA型式直列四缸、水冷、双顶置凸轮轴、16气门、四冲程、电控燃油喷射发动机标定功率 113 KW(5200 r/min)最大扭矩/转速 240 N?m(1750 r/min,3500 r/min)缸径×行程76.5 mm×81.4 mm发动机排量 1.497 L压缩比 10?1气门结构齿形链条驱动，双顶置凸轮轴、16气门燃料种类车用93#或以上无铅汽油(GB 17930-1999)注:在已置换京五油品的地区建议使用92号或更高标号的无铅汽油供油方式电控燃油缸内直接喷射点火顺序 1?3?4?2机油本司指定认可专用油尾气排放系统三元催化转换器增压废气涡轮增压凸轮轴调节进气VVT气缸体材质铝合金BYD476ZQA发动机拧紧力矩表序号紧固部位或零件螺栓规格每台个数紧固力矩N?m 1 气缸盖螺栓M11×1.5内十二角花形圆柱头螺栓 10 第一次20 N?m 第二次70 N?m 90?转角2 主轴承盖螺栓M10×1.25十二角花形法兰面螺栓 10 第一次20 N?m 第二次50 N?m90?转角3 连杆螺栓M8×1十二角花形法兰面螺栓 8 30 N?m+90?转角4 飞轮螺栓M10×1内十二角花形圆柱头螺栓 6 60 N?m+90?转角 5 曲轴皮带轮螺栓M14×1.5十二角花形法兰面螺栓 1 150N?m+180?转角6 火花塞4 25 N?m7 燃油压力传感器M10×1 1 20 N?m8 高压油轨进油接头M20×1.5 1 80 N?m 9 凸轮轴箱螺栓内六角圆柱头螺栓M6×45 5 10 N?m+90?转角内六角圆柱头螺栓M6×65 1010 VVT组件螺栓M12×1.25-LH内十二角花形法兰面螺栓 1 50N?m+90?转角11 排气凸轮轴链轮M10×1.25六角头螺栓 1 50 N?m+90?转角 12 机油泵链轮M8内六角花形盘头螺栓 1 20 N?m+90?转角30 N?m13 排气歧管螺帽 M8 9 20 N?m14 气缸体螺堵?1 35 N?m15 气缸体螺堵?2 20 N?m16 回油孔盖板M6×12六角法兰面螺栓 6 10 N?m 17 曲轴后油封组件M6×20六角法兰面螺栓 6 10 N?m 18 气缸体螺堵组合件M14×1.5 1 35 N?m 19 固定支板合件M10×16六角法兰面螺栓 1 44 N?m 20 发动机前吊钩M8×20六角法兰面螺栓 2 24 N?m 21 发动机后吊钩M8×20六角法兰面螺栓 2 24 N?m 22 排气歧管双头螺柱 9 10 N?m23 凸轮轴后端盖M6×16六角法兰面螺栓 4 10 N?m 24 进气接头螺栓组合件M6内六角圆柱头螺钉 2 7 N?m 25 三元催化器螺母6 20 N?m26 进气歧管M8×35内六角圆柱头螺栓 5 24 N?m 27 排气歧管隔热罩M6×12六角法兰面螺栓 2 10 N?m 28 半圆卡块十字槽盘头自攻螺钉63 2 7 N?m 29 放油螺塞组件1 25 N?m30 油底壳M6×20六角法兰面螺栓 20 10 N?m 31 机油尺导管M6×12六角法兰面螺栓 1 10 N?m 32 机油收集器M6×20内六角圆柱头螺栓 2 10 N?m 33 机油泵M8×50六角法兰面螺栓 3 24 N?m 34 机油冷却器M8×20内六角花形圆柱头螺栓 5 24 N?m35 机油冷却器水管合件M6×20内六角圆柱头螺栓 1 10 N?m M8×16内六角圆柱头螺栓 1 24 N?m36 PCV四通组件M6×20内六角圆柱头螺栓 1 10 N?m 37 PCV通气管合件?M6×20内六角圆柱头螺栓 1 10 N?m 38 链条张紧板 M8链板固定螺柱 1 20 N?m 39 链条导向板 M8链板固定螺柱 3 20 N?m 40 机油滤清器安装螺管1 35 N?m41 机油滤清器1 15 N?m42 OCV阀M5×12六角法兰面螺栓 1 5 N?m 43 正时罩M8×50六角法兰面螺栓7 24 N?m M8×25六角法兰面螺栓 7 24 N?mM8×20六角法兰面螺栓 3 24 N?mM10×80六角法兰面螺栓 3 44 N?m双头螺柱 1 10 N?m44 油气分离装置M5×16六角法兰面螺栓 5 5 N?m 45 张紧轮合件M10×80六角法兰面螺栓 1 44 N?m 46 增压器进油管组件空心螺栓M12×1.5 1 35 N?m 空心螺栓M10×1 1 30 N?mM6×12六角法兰面螺栓 1 10 N?m47 增压器回油管组件M6×12内六角圆柱头螺栓 2 10 N?m M6×16六角法兰面螺栓 2 10 N?m48 增压器进水管合件空心螺栓M12×1.5 1 35 N?mM6×12六角法兰面螺栓 1 10 N?m49 增压器出水管合件空心螺栓M12×1.5 1 35 N?m M6×12六角法兰面螺栓2 10 N?m50 增压器双头螺柱6 10 N?m51 增压器隔热罩M6×12六角法兰面螺栓 3 10 N?m 52 增压压力限压电磁阀十字槽盘头自攻螺钉55 2 5 N?m 53 中冷器十字槽盘头自攻螺钉63 6 7 N?m 54 高压油轨M8×75六角法兰面螺栓 3 24 N?m M8×60六角法兰面螺栓 2 24 N?m55 进油管组件螺母M14×1.5 2 18 N?m M6×16六角法兰面螺栓 1 10 N?m56 高压燃油泵M6×20内六角圆柱头螺栓 2 10 N?m 57 节气门螺钉4 7 N?m58 二联管组件M8×12六角法兰面螺栓 1 24 N?m 59 电动水泵进水管合件M6×12六角法兰面螺栓 2 10 N?m 60 调温器组件M6×25六角法兰面螺栓 4 10 N?m 61 水泵皮带轮M8×12六角法兰面螺栓 3 24 N?m 62 水泵M8×40内六角花形圆柱头螺栓 5 24 N?m 63 电动水泵支架M8×16六角法兰面螺栓 1 24 N?mM10×16六角法兰面螺栓 1 44 N?m64 电动水泵M6×20内六角圆柱头螺栓 1 10 N?m 65 凸轮轴相位传感器M6×16六角法兰面螺栓 1 10 N?m66 爆震传感器M8×30六角法兰面螺栓 1 20 N?m 67 进气压力温度传感器十字槽盘头自攻螺钉55 4 5 N?m 68 发电机M8×90六角法兰面螺栓 2 24 N?m 69 点火线圈M6×30六角法兰面螺栓 4 10 N?m 70 链条张紧器M6×35六角法兰面螺栓 2 10 N?m 71 机油压力开关1 18 N?m皮带传动装置一、驱动皮带1、驱动皮带的拆卸用工具逆时针旋转张紧轮，使皮带松弛，拆下驱动皮带。

第七章智能钥匙系统组件位置 (2)系统框图 (3)系统概述 (4)诊断流程 (6)故障症状表 (8)故障码表 (9)终端诊断 (10)全面诊断流程 (12)启动按钮高频接收模块车内探测天线总成（行李箱）I-Key ECU车外探测天线总成-探测天线-微动开关系统概述除了传统的机械钥匙及电子智能钥匙控制门锁，本车还增加了电子智能钥匙系统，驾驶员不需要对汽车钥匙作任何操作，如按钮动作等，便可执行开门，转向轴锁解锁，启动发动机等动作，只要驾驶员随身携带电子智能钥匙。

整个系统通过一个智能钥匙系统控制器控制，当智能钥匙系统控制器探测到钥匙在某个探测区域范围内，对钥匙进行探测与验证，并发送运行的信号给相关执行动作的ECU，完成整个系统工作。

探测系统是由6个探测天线总成（车内4个，车外2个）和1个高频接收模块组成，探测车内有效范围及车外一定的范围。

注意：●不要将钥匙放在高温区域。

●不要用硬物击打或摔钥匙。

●将钥匙远离磁场区。

●当门上锁并进入防盗状态后如果不使用车，将钥匙远离车辆，因为车辆自动寻卡功通讯会消耗蓄电池的电。

●以下情况下，电子智能钥匙系统可能失效●钥匙蓄电池电量不足。

●检测系统附近有很强的磁场或电场如TV信号塔等。

●钥匙被金属物体屏蔽。

●钥匙与手机放在一起。

●附近另外一辆车同时也在进行电子智能钥匙系统工作。

●钥匙即使在探测范围内，但不能寻到钥匙时，将钥匙靠近磁卡天线位置。

诊断流程提示:按照此流程诊断故障第4步用诊断仪分析11V~14V如果电压值低于11V，在进行下一步之前请充电或更换蓄电池．终端诊断1.检查I-key ECU（a）从I-key ECU G49连接器后端引线。

（b）测量连接器各端子间电阻或电压。

（c）从I-key ECU G50连接器后端引线。

（d）检查连接器各端子间电压或电阻。

全面诊断流程车上检查（a ）用机械钥匙或中控锁开关执行解锁闭锁动作。

（b ）检查是否正常工作。

作系统，检查系统是否正常工作。
