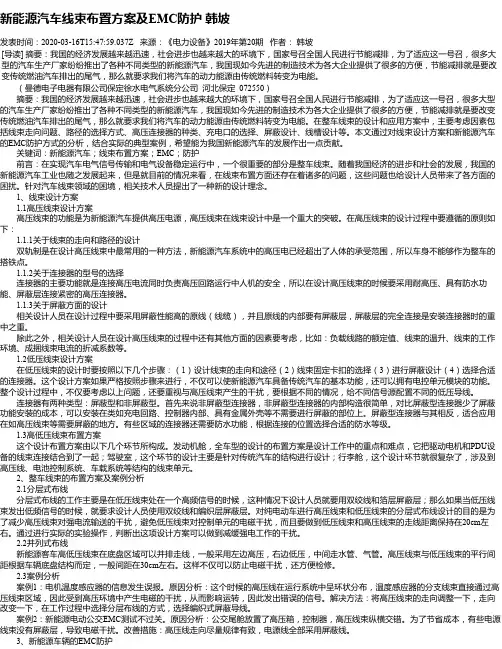

新能源汽车线束布置方案及EMC防护韩坡发表时间：2020-03-16T15:47:59.037Z 来源：《电力设备》2019年第20期作者：韩坡[导读] 摘要：我国的经济发展越来越迅速，社会进步也越来越大的环境下，国家号召全国人民进行节能减排，为了适应这一号召，很多大型的汽车生产厂家纷纷推出了各种不同类型的新能源汽车，我国现如今先进的制造技术为各大企业提供了很多的方便，节能减排就是要改变传统燃油汽车排出的尾气，那么就要求我们将汽车的动力能源由传统燃料转变为电能。

（曼德电子电器有限公司保定徐水电气系统分公司河北保定 072550）摘要：我国的经济发展越来越迅速，社会进步也越来越大的环境下，国家号召全国人民进行节能减排，为了适应这一号召，很多大型的汽车生产厂家纷纷推出了各种不同类型的新能源汽车，我国现如今先进的制造技术为各大企业提供了很多的方便，节能减排就是要改变传统燃油汽车排出的尾气，那么就要求我们将汽车的动力能源由传统燃料转变为电能。

在整车线束的设计和应用方案中，主要考虑因素包括线束走向问题、路径的选择方式、高压连接器的种类、充电口的选择、屏蔽设计、线槽设计等。

本文通过对线束设计方案和新能源汽车的EMC防护方式的分析，结合实际的典型案例，希望能为我国新能源汽车的发展作出一点贡献。

关键词：新能源汽车；线束布置方案；EMC；防护前言：在实现汽车电气信号传输和电气设备稳定运行中，一个很重要的部分是整车线束。

随着我国经济的进步和社会的发展，我国的新能源汽车工业也随之发展起来，但是就目前的情况来看，在线束布置方面还存在着诸多的问题，这些问题也给设计人员带来了各方面的困扰。

针对汽车线束领域的困境，相关技术人员提出了一种新的设计理念。

1、线束设计方案1.1高压线束设计方案高压线束的功能是为新能源汽车提供高压电源，高压线束在线束设计中是一个重大的突破。

在高压线束的设计过程中要遵循的原则如下：1.1.1关于线束的走向和路径的设计双轨制是在设计高压线束中最常用的一种方法，新能源汽车系统中的高压电已经超出了人体的承受范围，所以车身不能够作为整车的搭铁点。

电器原理图目录第一节维修手册说明 (2)第二节电器件位置分布图 (3)第三节继电器、保险丝位置分布图 (6)一、仪表板配电盒 (6)二、前舱配电盒 (12)三、仪表板线束外挂继电器座及外挂保险盒（483QB与476ZQA一致） (17)四、前舱小继电器盒与保险盒（仅476ZQA） (19)五、前舱小继电器盒与保险盒（仅483QB） (22)六、顶棚外挂继电器（483QB与476ZQA一致） (23)第四节低压线束布置图 (24)第五节整车搭铁位置分布图 (75)第六节电器原理图 (83)第一节维修手册说明●本手册中的线束零部件明细编号规则参照BYDXS-SG-001-2008中的要求。

●本手册中的接插件命名、配电盒接口命名、电路维修图中保险，继电器等回路元素编码规则参照BYDXS-SG-001-2008中的要求。

●本手册中的接插件孔位定义按照比亚迪汽车工程研究院电器部线束科默认数法来原则来定义，但对于特殊接插件的孔位定义规则参照BYDXS-SG-008-2008中的要求来。

●本手册中的电路维修图配置包括经济款（*3）、旗舰款（*4），未注说明者泛指豪华款和尊贵款。

动力总成包括MT-483QB、476QZA系列。

ABS系统包括BOSCH 9，DELPHI7.8系列。

●本手册中的电路维修除电路图外还包括用电器接地网络图，仪表板配电盒内部配电图。

●本手册中的电路图中的线色说明如下：第二节电器件位置分布图一、前舱●电器件位置分布图1（前舱）（1）ABS控制单元及阀体总成（2）电喷ECU（476QZA）（3）前舱配电盒二、驾驶室●电器件位置分布图2（驾驶室—仪表台、地板）1-仪表板配电盒及BCM模块2-倒车雷达3-前灯高度调整ECU4-组合仪表5-组合开关6-转向轴锁7-DAB8-PAB10-网关11-CD主机兼空调面板12-电喷ECU（483QB）13-安全气囊ECU14-点烟器15-外置功放16-I-Key ECU18-车载TV模块6三、顶棚5●电器件位置分布图4（顶棚-后搁物板）（1）前室内灯（2）天窗电机（3）天线放大器（4）高频接收器（5）胎压检测模块第三节继电器、保险丝位置分布图一、仪表板配电盒●仪表板配电盒位置示意（1）仪表板配电盒（1）仪表板配电盒总成1.1接插件编号示意图1.2.保险、继电器编号及规格（483QB ）K2-8 闪光继电器K2-7 启动及切断继电器K2-6 油泵继电器K2-5 电动车窗继电器K2-4 主继电器K2-3 点烟器继电器K2-2 A/T继电器K2-1 ETV继电器F2-33F2-32F2-31F2-30F2-29F2-28F2-27F2-26F2-25F2-24F2-23F2-12F2-13F2-14F2-15F2-16F2-17F2-18F2-19F2-20F2-21F2-22F2-11F2-10F2-9F2-8F2-7F2-6F2-5F2-4F2-3F2-2F2-110A备用FG/1前灯洗涤30AFG/220A车载冰箱右前电动座椅7.5A雨刮F2/3330ASRS15A F2/32F2/317.5A控制模块IG1F2/3015A外后视镜加热除霜备用EMSETV电机起动机点火线圈15A7.5A左后窗电机右前窗电机电动天窗20A20A20A20A20A左前电动座椅20A 25A20A20A后雾灯点烟器15A规格编号说明10A 7.5AF2/12F2/11F2/1020AF2/9F2/8F2/77.5AF2/6F2/515AF2/410AF2/37.5AF2/2说明编号F2/1规格20AF2/13F2/14F2/15F2/16F2/17F2/18F2/19F2/20F2/21F2/22F2/23F2/24F2/29F2/28F2/27F2/26F2/2515A说明编号规格15A门锁电机门灯、室内灯控制模块常电电源音像常电座椅加热备用转向轴锁解锁IG2左前窗电机右后窗电机内后视镜20A主继电器15A15A油泵电机15A 洗涤电机CVT二档电7.5ACVT常电保险K2-8闪光继电器起动机油泵20A 20A电动车窗主继电器K2-7K2-6K2-5K2-4K2-3K2-2K2-120A30A 说明编号规格30AETV电机AT点烟器30A20A继电器1.3.保险、继电器编号及规格（476ZQA ）F2/1门锁电机F2/2室内灯F2/3多路集成控制器F2/4音像系统F2/6后雾灯F2/7座椅加热F2/14IG2F2/15天窗电机F2/16左前窗控F2/17右后窗控F2/23电喷主继电器ⅠF2/24油泵电机F2/26 发动机ECUF2/27预留F2/28洗涤电机F2/29外后视镜加热F2/31继电器控制模块F2/32SRS ECUF2/33雨刮系统K2-1电喷主继电器ⅡK2-2AT继电器K2-3点烟器继电器K2-4电喷主继电器ⅠK2-5电动窗继电器K2-6燃油泵继电器K2-7起动机继电器K2-8闪光继电器F2/5点烟器F2/20内后视镜方向显示F2/8主驾电动座椅F2/11预留保险F2/12氧传感器F2/13转向轴锁F2/21电机控制模块F2/9预留保险F2/22起动机F2/25电喷主继电器ⅡF2/18右前窗控F2/19左后窗控F2/10副驾电动座椅F2/30预留保险CVT常电7.5A洗涤电机15A 油泵电机15A30A主继电器120A ACC电右后窗电机左前窗电机IG2转向轴锁解锁备用座椅加热音像常电控制模块常电电源门灯、室内灯门锁电机15A规格编号说明15AF2/25F2/26F2/27F2/28F2/29F2/24F2/23F2/22F2/21F2/20F2/19F2/18F2/17F2/16F2/15F2/14F2/1320A规格F2/1编号说明F2/27.5AF2/310AF2/415AF2/5F2/67.5AF2/7F2/8F2/920AF2/10F2/11F2/127.5A10A 说明编号规格15A点烟器后雾灯20A20A25A20A 左前电动座椅20A20A20A20A20A电动天窗右前窗电机左后窗电机7.5A15A TCU 起动机EMS备用外后视镜加热除霜15AF2/30控制模块IG17.5AF2/31F2/3215A SRS30A F2/33雨刮7.5A右前电动座椅备用10A备用主继电器2熔断器继电器20A30A点烟器15A规格编号说明30A 20A K2-1K2-2K2-3K2-4K2-5K2-6K2-7主继电器1电动车窗20A 20A 油泵起动机闪光继电器K2-8主继电器2备用二、前舱配电盒●前舱配电盒位置示意图（1）前舱配电盒2.1 前舱配电盒（483QB ）K1-5高速冷凝风扇继电器K1-4高速散热风扇继电器K1-3后除霜继电器K1-2压缩机继电器K1-1前鼓风机继电器F1-21F1-24门窗电机F1-25点火开关F1-22主保险F1-23主保险预留F1-19F1-20F1-18F1-16F1-17F1-15F 1-14F 1-13F1-10F1-11F1-12F1-9F1-8F1-7F1-6F1-5F1-4F1-3F1-2F1-11#点火开关50AF1/23-2窗控系统F2/15~F2/1950AF1/23-1规格编号说明预留70A F1/22-2主保险125AF1/22-1鼓风机40AF1/21F2/7~F2/11F1/2040AEMSF1/1840A ABSF1/1940A F1/1725A ABSF2/1~F2/6转向、告警灯高速散热风扇前雾灯10A右近光灯左近光灯10A左远光灯10A右远光灯10A规格F1/1保险丝编号说明F1/2F1/3F1/4F1/520AF1/615AF1/77.5A F1/820A F1/915A F1/1030AF1/1120AF1/127.5A 40AF1/1640A F1/1520AF1/14说明编号F1/13规格15A小灯MCU EMS低速散热风扇压缩机喇叭、制动灯后除霜2#点火开关K1-5K1-4K1-3K1-2规格K1-1编号说明20A30A20A20A鼓风机后除霜压缩机高速散热风扇高速冷凝风扇30A继电器比亚迪汽车 G6轿车维修手册2.2前舱配电盒（476ZQA ）K 1-1前鼓风机继电器K 1-2压缩机继电器K 1-3后除霜继电器K 1-4前雾灯继电器K 1-5昼行灯继电器F 1/1右远光灯F 1/2左远光灯F 1/3左近光灯F 1/4右近光灯F 1/52#点火开关F 1/6小灯F 1/7M C U F 1/8预留F 1/9E M SF 1/10前雾灯F 1/11昼行灯F 1/12压缩机F 1/14喇叭、制动灯F 1/13转向、告警灯F 1/15后除霜F 1/18E M SF 1/17A B S F 1/19A B S F 1/16照明、C A N 模块辅助电源F 1/20电动座椅F 1/21鼓风机F 1/23-1 窗控系统 50AF 1/23-2 点火开关 50AF 1/22-1主保险 125AF 1/22-2电子风扇50A2#点火开关后除霜喇叭、制动灯压缩机前雾灯EMSMCU 小灯15A规格F1/13编号说明F1/1420AF1/1540A F1/1640A7.5A F1/1215AF1/1120AF1/1015A F1/920A F1/87.5A F1/715AF1/620AF1/5F1/4F1/3F1/2说明编号F1/1规格10A右远光灯10A左远光灯10A左近光灯右近光灯10A备用昼行灯转向、告警灯F2/1~F2/6ABS25A F1/1740A F1/19ABS40A F1/18EMS40AF1/20F2/7~F2/11F1/2140A鼓风机F1/22-1125A主保险F1/22-250A电子风扇说明编号规格F1/23-150A窗控系统F2/15~F2/19F1/23-21#点火开关熔断器继电器30A前雾灯压缩机后除霜鼓风机15A20A30A20A说明编号K1-1规格K1-2K1-3K1-4K1-5昼行灯三、仪表板线束外挂继电器座及外挂保险盒（483QB 与476ZQA 一致）● 仪表板线束外挂继电器座及外挂保险盒位置示意图 1-外挂继电器座1、IG1继电器 3-外挂继电器座2（1）仪表板线束外挂IG1继电器、外挂继电器座1KG-3ACC 继电器座41253IG2继电器座KG-210876KG-5右转向灯继电器座1315121120181716左转向灯继电器座KG-4KG-1IG1继电器座4231K G-3K G-220A20A70AKG-1IG1继电器IG2继电器ACC 继电器K G-4右转向灯继电器20AK G-5左转向灯继电器20A（3）仪表板线束外挂继电器座2外后视镜除霜继电器座1KG-65327610KG-78座椅加热继电器座座椅加热继电器20A外后视镜除霜继电器KG-7KG-620A说明编号规格四、前舱小继电器盒与保险盒（仅476ZQA）●前舱小继电器盒及保险盒位置示意图1-4#小继电器盒2-3#保险盒（1）4#小继电器盒K4-1制动真空泵继电器K4-2冷却液循环泵继电器F4/6冷却液循环泵F4/5制动真空泵F4/1大灯洗涤F4/2TCUF4/4制动真空泵、冷却液循环泵15AK4-1制动真空泵15AK4-2冷却液循环泵继电器30AF4/1大灯洗涤30AF4/2TCU熔断器F4/3F4/4F4/5F4/630A30A15A15A备用F4/5～F4/6制动真空泵冷却液循环泵（2）3#保险盒F3/150A F3/250A F3/3125A F3/470AEPS预留50A 50A规格编号说明70AF3/1F3/2F3/3F3/4125A前舱配电盒2备用主保险五、前舱小继电器盒与保险盒（仅483QB ）1－前横梁线束外挂继电器盒KC-2低速风扇继电器KC-1接前雾灯继电器108653172低速风扇20A前雾灯20AKC-2规格编号说明KC-1六、顶棚外挂继电器（483QB 与476ZQA 一致）1-天窗外挂继电器135681072接天窗关闭继电器KP-2接天窗开启继电器KP-1天窗关闭20AKP-2KP-120A天窗开启规格编号说明第四节低压线束布置图●线束布置图——G6整车线束分布图●线束布置图4.1 ——左前门线束T04T0561711T063146T032310111T0931T0821T12TJ021384T1115T1013T0712T2JT2K左前门线束TJO1●线束布置图4.2 ——右前门线束● 线束布置图4.3 ——左后门线束213146V04V07V0531V0921V061346791013141718202123V102136V03V0815V02VJ01左后门线束●线束布置图4.4 ——右后门线束21W0815W036312W06W09W1013W05W0212W07W046413WJ012321201817141310976431右后门线束●线束布置图4.5 ——顶棚线束P0331P04P06P0712P0214P0912P2I51P081086531PJ01201312541顶棚线束●线束布置图4.7——仪表板线束483QB：483QB：476QZA：476QZA：G18G201463G21G57M6G458321G71166312G2TG2S12G2AG2R31G2MGJ14125141320GJ04G2N4544434140383734332827252420191312761G2X36393527203334261712191651114仪表板线束（1）仪表板线束（2）G46G39G42G7016712G29171361712G83G32G4412761G64G27G60M6G363014151G75GJ0541GJ13G11B8415G33G72G16G2QG15AG2P3014151仪表板线束（3）G6651014G771054121G7621G28G63G22G62G6116871G4712G73192110G34G8118916G4822101112110411652817GJ10GJ09GJ08145121320GJ07G3841G35BG35AG31G30178161724仪表板线束（4）G74G53162010111GJ122413121GJ1151061GJ82G4912111222413121G52G581561016712G50G3713568102018161513112123252628301356810201816151311G67仪表板线束（5）●线束布置图4.8 ——地板线束K171K12K22M6K34K3512K1312K14K33M6621315410K271103217161K21K411K401K10K2311K37K31K381346791013141718202123KJ04K1812K20KJ03K2FK2HK2G231K2EKJ0134171812510KJ02201312541地板线束（1）KJ051346791013141718202123K11K15K16141320K2551212K3915610KJ43K32121111022K26201341512KJ07KJ06141320512K244321K4212K362321201817141310976431KJ09K1912KJ0815163417282地板线束（2）。

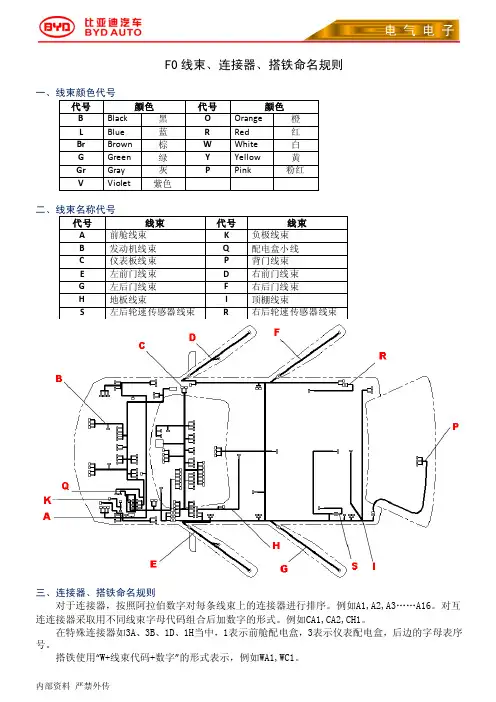

F0线束、连接器、搭铁命名规则S左后轮速传感器线束R右后轮速传感器线束三、连接器、搭铁命名规则对于连接器，按照阿拉伯数字对每条线束上的连接器进行排序。

例如A1,A2,A3……A16。

对互连连接器采取用不同线束字母代码组合后加数字的形式。

例如CA1,CA2,CH1。

在特殊连接器如3A、3B、1D、1H当中，1表示前舱配电盒，3表示仪表配电盒，后边的字母表序号。

搭铁使用“W+线束代码+数字”的形式表示，例如WA1,WC1。

四、继电器继电器用“数字+字母序号”表示。

例如1M、1N、5A、5B，其中1表示位于前舱配电盒，5表示位于左A柱仪表台管梁下，字母表示序号。

例外情况：1Q近光灯继电器，位于前舱右前减振支座旁；C33电动窗继电器，位于左A柱管梁前方。

五、保险保险用“F+配电盒编号/数字”的形式表示。

例如F1/7，F为Fuse 的缩写，其后的数字1代表前舱配电盒，2代表仪表配电盒，斜线后的数字7为保险编号。

组合仪表及仪表配电盒端子定义F0组合仪表同时作为F0配电盒，对车身用电设备进行配电。

在组合仪表背面配电盒中的相关接插件:F0前舱配电盒知识介绍一、前舱配电盒概述前舱配电盒主要用于整车供电。

继电器：保险：F0二、外观视图1、实物图和明细图（因状态变更，以实车为准）2、前舱配电盒 1A 保险丝盒连接器注意：引脚定义以正视图为准，读数从左至右，从上到下，电喷ECU接口除外。

3、前舱配电盒1B保险丝盒连接器4、前舱配电盒1C保险丝盒连接器5、前舱配电盒1D保险丝盒连接器6、前舱配电盒1F保险丝盒连接器7、AB1-接发动机线束连接器8、AB1-接发动机线束连接器F0线束接插件详解图7。

G6轿车维修手册483发动机目录第一章汽油机‥‥‥‥‥‥‥‥‥‥‥2第一节发动机概述‥‥‥‥‥‥‥‥‥21.1、主要技术参数‥‥‥‥‥‥‥‥‥‥21.2、维修技术数据‥‥‥‥‥‥‥‥‥‥31.3、BYD483QB汽油机拧紧力矩表‥‥41.4、BYD483QB汽油机轴瓦选配表‥‥51.5、BYD483QB汽油机差异件清单‥‥5第二节驱动皮带‥‥‥‥‥‥‥‥‥‥52.1、驱动皮带张紧力检查‥‥‥‥‥‥‥52.2、驱动皮带调整‥‥‥‥‥‥‥‥‥‥6第三节气门间隙‥‥‥‥‥‥‥‥‥‥63.1、气门间隙检查‥‥‥‥‥‥‥‥‥‥63.2、气门间隙调整‥‥‥‥‥‥‥‥‥‥7第四节压缩压力检查‥‥‥‥‥‥‥‥7第五节正时带‥‥‥‥‥‥‥‥‥‥‥8第六节气缸盖垫片合件‥‥‥‥‥‥‥10第七节曲轴前油封‥‥‥‥‥‥‥‥127.1、曲轴前油封的更换‥‥‥‥‥‥‥‥127.2、曲轴前油封拆卸说明‥‥‥‥‥‥12 7.3、曲轴前油封安装说明‥‥‥12 第八节曲轴后油封‥‥‥‥‥‥‥‥‥13 第二章润滑系统‥‥‥‥‥‥‥‥‥‥14 第一节汽油机润滑油路示意图‥‥‥‥14 第二节机油压力检查‥‥‥‥‥‥‥‥14 第三节汽油机机油‥‥‥‥‥‥‥‥‥15 第四节机油滤清器‥‥‥‥‥‥‥‥‥16 第五节油底壳‥‥‥‥‥‥‥‥‥‥‥16 第六节机油泵‥‥‥‥‥‥‥‥‥‥‥17 第三章冷却系统‥‥‥‥‥‥‥‥‥‥20 第一节汽油机冷却系统示意图‥‥‥‥20 第二节调温器‥‥‥‥‥‥‥‥‥‥‥20 第三节水泵‥‥‥‥‥‥‥‥‥‥‥‥21 第四章离合器‥‥‥‥‥‥‥‥‥‥22 第一节专用工具‥‥‥‥‥‥‥‥‥‥22 第二节组件位置索引‥‥‥‥‥‥‥‥22 第三节离合踏板与离合踏板螺栓的调整23 第四节离合踏板的更换‥‥‥‥‥‥‥23 第五节离合器主油缸的更换‥‥‥‥‥23 第六节离合分离缸的更换‥‥‥‥‥‥25 第七节离合器的更换‥‥‥‥‥‥‥‥26 第八节飞轮‥‥‥‥‥‥‥‥‥‥‥28G6轿车维修手册第一章汽油机第一节发动机概述BYD483QB汽油机采用的电子控制燃油喷射系统，具备先进的自诊断功能。

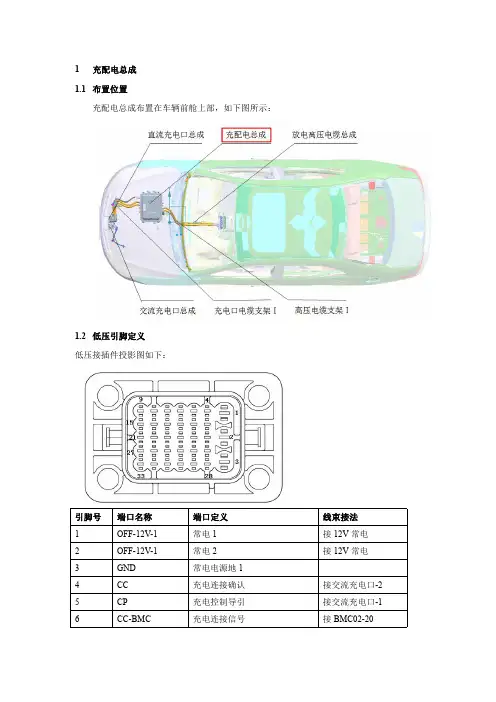

1充配电总成1.1布置位置充配电总成布置在车辆前舱上部，如下图所示：1.2低压引脚定义低压接插件投影图如下：引脚号端口名称端口定义线束接法1OFF-12V-1常电1接12V常电2OFF-12V-1常电2接12V常电3GND常电电源地14CC充电连接确认接交流充电口-2 5CP充电控制导引接交流充电口-1 6CC-BMC充电连接信号接BMC02-207T-CDK充电口温度检测接交流充电口-7 8SOURSE-JCQ直流充电正极/直流充电负极接接BMC01-15触器电源9CONTROL-JCQ+直流充电正极接触器控制信号接BMC01-33 10CONTROL-JCQ-直流充电负极接触器控制信号接BMC01-24 11SJJC直流充电接触器烧结检测信号接BMC02-712DCHS-IN直流高压互锁输入接动力电池包-29 13DCHS-OUT直流高压互锁输出接BMC02-514ACHS-IN交流高压互锁输入接BMC02-10 15ACHS-OUT交流高压互锁输出接BMC02-11 16CAN-H动力网CAN线17CAN-L动力网CAN线18GND直流充电接触器烧结检测信号地19GND常电电源地220~33预留//1.3结构说明序号定义对接说明1辅助定位（φ13）安装在前舱大支架上2出水口连接冷却水管3排气口连接排气管4进水口连接冷却水管5主定位（φ11）安装在前舱大支架上6交流充电输入连接交流充电口7直流充电输入连接直流充电口8空调压缩机配电连接空调压缩机9空调PTC配电连接空调PTC10辅助定位（φ13）安装在前舱大支架上11低压正极输出连接蓄电池12辅助定位（φ13）安装在前舱大支架上13低压信号连接低压线束14高压直流输入/输出连接电池包15电机控制器配电连接电机控制器16电控甩线和直流母线线鼻线鼻子固定点维修盖板子固定维修盖17直流充电线缆线鼻子固定线鼻子固定点维修盖板维修盖1.4故障诊断1把车开进维修间下一步2检查蓄电池电压标准电压值：11~14V如果电压值低于11V，在进行下一步之前请充电或更换蓄电池。

第十二章中控门锁系统组件位置 (2)系统框图 (3)系统概述 (5)诊断流程 (5)故障症状表 (7)终端诊断 (7)全面诊断流程 (10)拆卸与安装 (29)组件位置左前门锁总成右前门锁总成右后门锁总成左后门锁总成系统框图系统概述中控门锁系统是由多路集成控制模块（BCM ）控制电动门锁解锁/闭锁的系统，其操作方式分为两种： 按下左前玻璃升降器开关组上的门锁总开关或右前门中控锁开关发送解锁/闭锁请求信号给BCM ，BCM 接收并处理开关信号，驱动相应的门锁电机解锁/闭锁。

用机械钥匙开车门时，钥匙锁芯开关发送解锁/闭锁请求信号给BCM ，BCM 接收并处理开关信号，驱动相应的门锁电机解锁/闭锁。

诊断流程标准电压值： 11~14V如果电压值低于11V ，在进行下一步之前请充电或更换蓄电池。

故障症状表门控系统终端诊断1. 检查多路集成控制模块（a）从BCM后端引线。

（b）测量各端子电压或电阻。

全面诊断流程电路图：检查步骤：（a ）断开BCM 连接器G2T 。

（b ）用万用表测量线束端子间阻值。

（c ）测量线束端电压。

电路图：检查步骤：（a ）将诊断仪连接DLC3。

（b ）清除故障码。

（c ）读取车门多路控制器故障码。

（a ）断开左前窗控开关连接器T03。

（b ）用万用表测量线束端子间阻值。

（c ）测量线束端电压。

电路图：检查步骤：（a ）断开左前门锁电机连接器T08。

（b ）给电机两端子间加电压，检查电机操作。

（a ）断开左前门锁栓连接器T09。

（b ）测量锁栓端子间阻值。

3检查线束（左前门锁电机—BCM （a ）断开BCM 连接器T2K 。

（b ）断开左前门锁连接器T08。

（c ）测量线束端端子间阻值。

（a ）断开左前窗控开关连接器T03。

（b ）断开左前门锁锁栓连接器T09。

（c ）检查线束端端子间阻值。

OK更换左前门锁栓NG（a ）断开左前门锁锁栓连接器T09。

（b ）检查端子间电压。

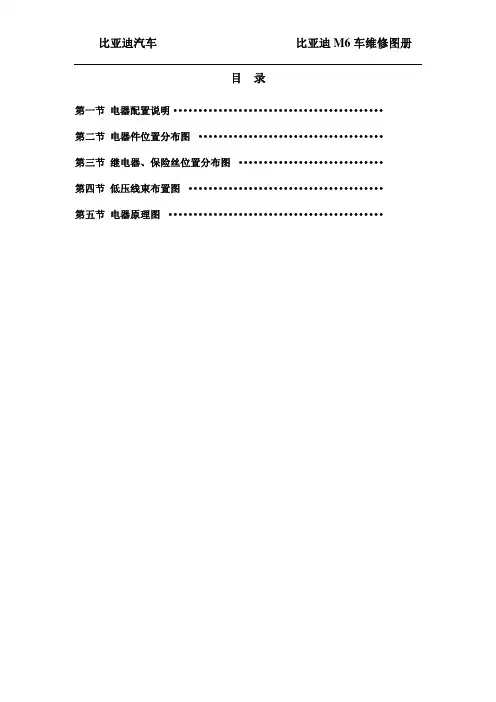

目 录第一节 电器配置说明·········································· 第二节 电器件位置分布图 ····································· 第三节 继电器、保险丝位置分布图 ····························· 第四节 低压线束布置图 ······································· 第五节 电器原理图 ···········································第一节 电器配置说明●电器件配置包括M6标准版、舒适版、豪华版、尊贵版、旗舰版配置车型。

比亚迪G6空调系统(配置476ZQA发动机)维修手册G6 轿车维修手册第五章空调系统(476ZQA )组件位置. 2系统框图. 5系统概述. 6诊断流程. 9故障病症表. 10故障码及自诊断故障码列表 12终端诊断13全面诊断流程 17准备工具57拆卸安装58 G6 轿车维修手册组件位置压缩机总成冷凝器及支架总成压力传感器室外温度传感器 G6 轿车维修手册出风模式控制电机内外循环控制电机调速模块副驾驶员侧空气混合调节电机驾驶员侧空气混合控制电机 G6 轿车维修手册日光照射传感器多功能显示屏室内温度传感器多媒体主机- 空调面板及控制器总成G6 轿车维修手册系统框图G6 轿车维修手册系统概述本车空调系统为单蒸温度分区独立控制全自动恒温空调, 应用于中高档轿车。

系统主要由压缩机、冷凝器、HVAC 总成、制冷管路、暖风水管、风道、空调控制器等零部件组成 , 具有制冷、采暖、除霜除雾、通风换气等四种功能。

该系统采用蒸汽压缩式制冷循环制冷, 制冷剂为 R134a ; 利用发动机冷却液余热采暖。

空调箱体上的空气循环风门、主驾冷暖混合风门、副驾冷暖混合风门、出风模式风门均由电机控制。

鼓风机风速五档可调 (低配为七档) , 送风方向五种可选, 新风进气方式有内循环和外循环二种。

制冷系统原理:由发动机驱动的涡旋式压缩机将气态的制冷剂从蒸发器中抽出 , 并将其压入冷凝器。

高压气态制冷剂经冷凝器时液化而进行热交换 (释放热量) , 热量被车外的空气带走。

高压液态的制冷剂经膨胀阀的节流作用而降压 , 低压液态制冷剂在蒸发器中气化而进行热交换(吸收热量) , 蒸发器附近被冷却了的空气通过鼓风机吹入车厢。

气态的制冷剂又被压缩机抽走 , 泵入冷凝器 , 如此使制冷剂进行封闭的循环流动 , 不断地将车厢内的热量排到车外 , 使车厢内的气温降至适宜的温度。

供暖系统原理:供暖系统采用水暖式供热, 其热源是发动机的冷却液。

供暖系统主要由热交换器、暖风水管及鼓风机、风道 G6 轿车维修手册及控制机构等组成。

2012比亚迪G6整车电路图手册G6轿车电路图册电路图册说明●本手册中的线束零部件明细编号、接插件命名、配电盒接口命名、电路维修图中保险,继电器等参照比亚迪标准制定。

●本手册中的电路维修图配置包括经济款(*3) 、旗舰款(*4) ,未注说明者泛指豪华款和尊贵款。

动力总成包括MT-483QB、476QZA 系列。

ABS 系统包括BOSCH 9,DELPHI7.8 系列。

●本手册中的电路图中的线色说明如下:●电路图编码举例1、电路图中线束接插件编码举例:1.1、电路图中编码 G2X,G 表示仪表板线束,2 表示仪表板主配电盒,X 表示仪表板主配电盒X 口的接插件;1.2、电路图中编码 MJ02,M 表示右地板线束,J 表示线束间对接接插件,02 表示有地板线束排序代码为 02。

1.2、电路图中编码 B68,B 表示前舱线束,第二位为空表示一般类接插件,68 表示前舱线束排序代码为 68。

2、电路图中保险编码举例:2.2.1、电路图中编码 F1/15 的保险,F 表示保险,1 表示前舱主配电盒,/表示分隔代码,15 表示排序代码为 15 号保险。

2.2.1、电路图中编码 FG/8,F 表示保险,G 表示仪表板线束里外挂独立保险,/表示分隔代码,8 表示排序代码为 8 号保险。

3、电路图中继电器编码举例:3.3.1、电路图中编码为 K1-5 的继电器,K 表示外置继电器,1 表示前舱主配电盒,-表示分隔代码,5 表示排序代码为 5 号继电器。

3.3.2、电路图中编码为 KM-3 的继电器,K 表示外置继电器,M 表示右地板线束,-表示分隔代码,3 表示排序代码为 3 号继电器1 G6轿车电路图册目录电路图册说明18.2、476QZA 空调系统(含压缩机、后除霜、电子风扇)*1(2).79第一节电器件位置分布图. 39、ESC.80第二节继电器、保险丝位置分布图51、仪表板配电盒5 12.1、组合仪表(1).832、前舱配电盒 912.2、组合仪表(2).843、仪表板线束外挂继电器座(2.0 车型与1.5TI 车型相同) 1213.2、I-Key 系统2 14、倒车雷达系统..864、前舱小继电器盒与保险盒(1.5TI 车型)145、前舱小继电器盒与保险盒(2.0 车型) 1616.2、室内灯系统(行李箱灯、杂物箱灯、门灯、环境灯、照脚灯、6、顶棚外挂继电器(2.0 车型与1.5TI 车型相同). 17室内顶灯、背光等)289第三节低压线束布置图 18第四节电器原理图6117、转向/告警灯系统制动灯控制系统901.1、476QZA 电源、启动、发电 6118、SRS..913、继电器控制模块、室外灯控制系统. 6621、电动外后视镜控制系统 22.1、窗控系统(1).935.1、483QB-UAES EMS*116822.3、窗控系统(3).955.3、483QB-UAES EMS*137023、组合开关966.1、483QB 空调系统(含压缩机、后除霜、散热风扇控制)*2 124、电动座椅控制系统*4.97 7125、座椅加热控制系统*4 26.1、氙灯系统(选装)1 26.2、氙灯系6.2、483QB 空调系统(含压缩机、后除霜、散热风扇控制)*2 1 统(选装)2 27、大灯调节.97 7228、CD..1007.1、476QZA EMS*1(1) 7330.2、高配音像系统(2) 31、TV 模块 32、多功能示屏..103 7.2、476QZA EMS*1(2) 742 G6轿车电路图册第一节电器件位置分布图●电器件位置分布图2(驾驶室?仪表台、地板)61-仪表板配电盒及BCM 模块852-倒车雷达3-前灯高度调整ECU44-组合仪表75-DAB6-PAB27-网关8-多媒体/CD 收音机总成939-电喷ECU(483QB)1010-安全气囊ECU11-外置功放12-I-Key ECU13-车载TV 模块11312113 G6轿车电路图册1243●电器件位置分布图4(顶棚-后搁物板)(1)天窗电机 (2)胎压检测模块(3)天线放大器 (4)高频接收器4 G6轿车电路图册第二节继电器、保险丝位置分布图一、仪表板配电盒仪表板配电盒总成接插件编号示意图5 F2/33 F2/22 F2/11F2/32 F2/21 F2/10F2/31 F2/20 F2/9F2/30 F2/19 F2/8F2/7F2/29 F2/18F2/6F2/28 F2/17F2/27 F2/16 F2/5F2/26 F2/15 F2/4F2/25 F2/14 F2/3F2/24 F2/13 F2/2F2/23 F2/12 F2/1F2/11F2/33 F2/22F2/32 F2/21 F2/10F2/9F2/31 F2/20F2/30 F2/19 F2/8F2/29 F2/18 F2/7F2/28 F2/17 F2/6F2/27 F2/16 F2/5F2/26 F2/15 F2/4F2/25 F2/14 F2/3F2/24 F2/13 F2/2F2/23 F2/12 F2/1 G6轿车电路图册1.2.保险、继电器编号及规格(483) 1.3.保险、继电器编号及规格(TI)K2-8 K2-8闪光继电器闪光继电器K2-3 K2-3K2-1 K2-1K2-2K2-2点烟器继点烟器继ETV继电电喷主继AT继电器 AT继电器电器电器器电器ⅡK2-5 K2-5K2-7 K2-4 K2-7K2-6 K2-6K2-4电动窗电动窗起动机继电喷主继起动机继燃油泵继燃油泵继主继电器继电器继电器电器电器Ⅰ电器电器电器6 G6轿车电路图册保险、继电器编号及规格(2.0 车型)保险编号 F2/1 F2/2 F2/3 F2/4 F2/5 F2/6 F2/7 F2/8 F2/9 F2/10 F2/11 F2/12 规格 20A 7.5A 10A 15A 15A 7.5A 20A 25A 20A 20A 20A 7.5A门灯、控制模块左前电右前电门锁电机音像常电座椅加热说明点烟器后雾灯 CVT常电备用备用室内灯常电电源动座椅动座椅编号 F2/13 F2/14 F2/15 F2/16 F2/17 F2/18 F2/19 F2/20 F2/21 F2/22 F2/23 F2/24规格 7.5A 10A 20A 20A 20A 20A 20A 7.5A 15A 20A 15A 15A转向轴左前窗电机右后窗电机右前窗电机左后窗电机说明 IG2 电动天窗内后视镜点火线圈起动机主继电器油泵电机锁解锁编号F2/25 F2/26 F2/27 F2/28 F2/29 F2/30 F2/31 F2/32 F2/33 FG/1 FG/2 规格 15A 15A 15A 7.5A 15A 7.5A 15A 30A 30A 20A10A外后视镜控制模CVT二档电前灯洗涤车载冰箱说明 ETV电机 EMS 备用洗涤电机 SRS 雨刮加热除霜块IG1继电器编号 K2-1 K2-2 K2-3 K2-4 K2-5 K2-6 K2-7 K2-8规格 30A 30A 20A 30A 20A 20A 20A闪光说明 ETV电机 AT 点烟器主继电器电动车窗油泵起动机继电器7 G6轿车电路图册保险、继电器编号及规格(1.5TI 车型)熔断器编号 F2/1 F2/2 F2/3 F2/4 F2/5 F2/6 F2/7 F2/8 F2/9 F2/10 F2/11 F2/12 熔断器规格 20A 7.5A 10A 15A 15A 7.5A 20A 25A 20A 20A 20A 7.5A编号 F2/1 F2/2 F2/3 F2/4 F2/5 F2/6 F2/7 F2/8 F2/9 F2/10 F2/11 F2/12 门灯、控制模块左前电右前电门锁电机音像常电座椅加热说明点烟器后雾灯 CVT常电备用备用规格 20A 7.5A 10A 15A 15A 7.5A 20A 25A 20A 20A 20A 7.5A室内灯常电电源动座椅动座椅门灯、控制模块左前电右前电门锁电机座椅加热说明音像常电点烟器后雾灯 CVT常电备用备用室内灯常电电源动座椅动座椅编号 F2/13 F2/14 F2/15 F2/16 F2/17 F2/18 F2/19 F2/20 F2/21 F2/22 F2/23 F2/24编号 F2/13 规格 F2/14 7.5A F2/15 10A F2/16 20A F2/17 F2/18 20A F2/19 20A F2/20 20A F2/21 20A F2/22 7.5A F2/23 15A F2/24 20A 30A 15A 转向轴规格 7.5A 10A 20A 20A 电动天窗 20A 左前窗电机 20A 右后窗电机 20A 右前窗电机 7.5A 左后窗电机 15A 20A 30A 15A 主继电器1油泵电机说明 IG2 ACC电 TCU 起动机锁解锁转向轴左前窗电机右后窗电机右前窗电机左后窗电机主继电器1说明 IG2 电动天窗 ACC电起动机油泵电机TCU锁解锁编号 F2/25 F2/26 F2/27 F2/28 F2/29 F2/30 F2/31 F2/32 F2/33编号 F2/25 F2/26 F2/27 F2/28 F2/29 F2/30 F2/31 F2/32 F2/33规格 15A 15A 10A 15A 7.5A 15A 7.5A 15A 30A外后视镜控制模规格 15A 15A 15A 7.5A 15A 7.5A 15A 30A10A主继电器2说明 EMS 备用洗涤电机 SRS 雨刮备用加热除霜块IG1外后视镜控制模主继电器2说明 EMS 备用洗涤电机 SRS 雨刮备用加热除霜块IG1继电器继电器编号 K2-1 K2-2 K2-3 K2-4 K2-5 K2-6 K2-7 K2-8编号 K2-1 K2-2 K2-3 K2-4 K2-5 K2-6 K2-7 K2-8规格 15A 30A 20A 30A 20A 20A 20A规格 15A 30A 20A 30A 20A 20A 20A闪光主继电器2 备用主继电器1说明点烟器电动车窗油泵起动机继电器闪光主继电器2 备用主继电器1说明点烟器电动车窗油泵起动机继电器8 G6轿车电路图册二、前舱配电盒F1/21F1/23-1 K1-1 K1-2K1-3 F1/7F1/6F1/23-2F1/5F1/18 F1/12F1/20 F1/16F1/4F1/22-1F1/11F1/3F1/19 F1/17 F1/15F1/10F1/22-2 F1/2F1/1K1-4 K1-59F1/14F1/13F1/8 F1/9G6轿车电路图册前舱配电盒保险、继电器(2.0 车型)保险丝编号F1/1 F1/2 F1/3 F1/4 F1/5 F1/6 F1/7 F1/8 F1/9 F1/10 F1/11 F1/12 规格 10A 10A 10A 10A 20A 15A 7.5A 20A 15A 30A 20A 7.5A低速散高速散2#点火开关说明右远光灯左远光灯左近光灯右近光灯小灯 MCU 前雾灯 EMS 压缩机热风扇热风扇编号F1/13 F1/14 F1/15 F1/16 F1/17 F1/18 F1/19 F1/20 F1/21 F1/22-1F1/22-2F1/23-1规格 15A 20A 40A 40A 25A 40A 40A 40A 40A 125A 70A 50A转向、喇叭、窗控系统F2/1~F2/6 F2/7~F2/11说明后除霜 ABS EMS ABS 鼓风机主保险预留F2/15~F2/19告警灯制动灯编号F1/23-2规格 50A1#点火开关说明继电器编号 K1-1 K1-2 K1-3 K1-4 K1-5规格 30A 20A 30A 20A 20A高速散高速冷说明鼓风机压缩机后除霜凝风扇热风扇10 G6轿车电路图册前舱配电盒保险、继电器(1.5TI 车型)熔断器熔断器编号 F1/1 F1/2 F1/3 F1/4 F1/5 F1/6 F1/7 F1/8 F1/9 F1/10 F1/11 F1/12 编号 F1/1 F1/2 F1/3 F1/4 F1/5 F1/6 F1/7 F1/8 F1/9 F1/10 F1/11 F1/12 规格 10A 10A 10A 10A 20A 15A 7.5A 20A 15A 20A 15A 7.5A规格 10A 10A 10A 10A 20A 15A 7.5A 20A 15A 20A 15A 7.5A右远光灯左远光灯左近光灯右近光灯2#点火开关前雾灯昼行灯说明小灯 MCU 备用 EMS 压缩机2#点火开关前雾灯昼行灯说明右远光灯左远光灯左近光灯右近光灯小灯 MCU 备用 EMS 压缩机编号F1/13 F1/14 F1/15 F1/16 F1/17 F1/18 F1/19 F1/20 F1/21 F1/22-1F1/22-2F1/23-1编号F1/13 F1/14 F1/15 F1/16 F1/17 F1/18 F1/19 F1/20 F1/21 F1/22-1F1/22-2F1/23-1规格 15A 20A 40A 40A 25A 40A 40A 40A 40A 125A 50A 50A规格 15A 20A 40A 40A 25A 40A 40A 40A 40A 125A 50A 50A转向、喇叭、窗控系统F2/7~F2/11说明 F2/1~F2/6 ABS EMS ABS 鼓风机电子风扇后除霜主保险转向、喇叭、F2/15~F2/19 窗控系统告警灯制动灯F2/1~F2/6 F2/7~F2/11说明后除霜 ABS EMS ABS 鼓风机主保险电子风扇F2/15~F2/19告警灯制动灯编号 F1/23-2编号 F1/23-2规格规格1#点火开关说明1#点火开关说明继电器继电器编号 K1-1 K1-2 K1-3 K1-4 K1-5编号 K1-1 K1-2 K1-3 K1-4 K1-5规格 30A 20A 30A 20A 15A规格 30A 20A 30A 20A 15A说明鼓风机压缩机后除霜前雾灯昼行灯说明鼓风机压缩机后除霜前雾灯昼行灯11 G6轿车电路图册三、仪表板线束外挂继电器座(2.0 车型与1.5TI 车型相同)外挂继电器座 2外挂继电器座 1●仪表板线束外挂继电器座置示意图1-外挂继电器座1、IG1 继电器 2-外挂继电器座212 G6轿车电路图册(1)仪表板线束外挂IG1 继电器、外挂继电器座1KG-1 KG-2 KG-3 KG-4 KG-5IG1右转向灯继左转向灯继IG2继电器 ACC继电器继电器电器电器20A 20A 20A20A70AKG-31ACC 10 8继电器座 2KG-273 4 5继电IG16器座继电1器座324KG-5右转11向灯20 18继电12器座 KG-6 KG-417 左转13 15继电16 10 8器座加热1继电器座外后27视镜除霜继电536器座KG-7编号 KG-6 KG-7规格 20A 20A座椅加热外后视镜除说明继电器13 G6轿车电路图册四、前舱小继电器盒与保险盒(1.5TI 车型) 1●前舱小继电器盒及保险盒位置示意图1-4#小继电器盒2-3#保险14 G6轿车电路图册1、4#小继电器盒 2、3#保险盒F3/2F3/1 F3/3 F3/450A50A 125A 70AF4/6冷却液循环泵K4-1K4-2F4/5制动真空泵制动真空泵冷却液循环泵继电器继电器F4/4F4/1 制动真空F4/2大灯洗涤 TCU液循环泵熔断器F4/1 F4/2 F4/3 F4/4 F4/5 F4/6熔断器30A 30A 30A 30A 15A 15AF4/1 F4/2 F4/3 F4/4 F4/5 F4/6 冷却液大灯洗涤 TCU F4/5~F4/6制动真空泵备用循环泵30A 30A 30A 30A 15A 15A冷却液F4/5~F4/6大灯洗涤 TCU 备用制动真空泵循环泵编号 F3/1 F3/2 F3/3 F3/4继电器规格 50A 50A 125A 70AK4-1 K4-2继电器前舱配电盒2说明备用主保险 EPS预留15A 15AK4-1 K4-2冷却液制动真空泵15A 15A循环泵冷却液制动真空泵循环泵15 G6轿车电路图册五、前舱小继电器盒与保险盒(2.0 车型) KC-1810接前继电器1雾灯7 低速继电2风扇器6 继电器53KC-2编号 KC-1 KC-2规格 20A 20A前雾灯说明低速风扇1-前横梁线束外挂继电器盒16 G6轿车电路图册六、顶棚外挂继电器(2.0 车型与1.5TI 车型相同) 继电器KP-1接天810窗开1启继接天7电器2 窗关闭继6电器53KP-2编号 KP-1 KP-2规格 20A 20A1-天窗外挂继电器(天窗电机附近)说明天窗开启天窗关闭17 G6轿车电路图册第三节低压线束布置图G6 整车线束分布图18 G6轿车电路图册序号线束名称线束代码序号线束名称线束代码1 左前门线束 T 10 后行李箱线束 Q2 右前门线束 U 11 前横梁线束 C3 右后门线束 V 12 发动机线束I Ab4 左后门线束 W 13 发动机线束II(476QZA 无此线束) Ac5 顶棚线束 P 14 变速箱搭铁线 X/W6 前门车外磁卡探测探测天线小线 T 15 蓄电池负极线 X/W7 仪表板线束 G 16 发动机搭铁线 X/W8 地板线束 K 17 后挡风玻璃负极搭铁线 X/W9 前舱线束 B19 G6轿车电路图册左前门线束左前门线束编码名称数量备注序号NoCoding Description Qty Rem1 T2K 接仪表板配电盒K 12 T2J 接仪表板配电盒J 13 TJ01 接仪表板线束1T05T10T034 T12 接前门车外磁卡探测天线 1T125 T03 接玻璃升降器开关 1T066 T04 接门灯 1TJ01T09T2KT087 T05 接左前门外后视镜 1T2JT048 T06 接玻璃升降器电机 19 T07 接左前门中低音扬声器 110 T08 接闭锁器I 1T0711 T09 接闭锁器Ⅱ 112 T10 接锁止按钮 120 G6轿车电路图册左前门线束T2JTJO1T2KT07TJ02T10T123 1T1113 1 1 5 2 T06 T05 T08 T09 1 3 6 14 6 1 2 1 3 7 11 T03 T04 10 11121 G6轿车电路图册右前门线束右前门线束编码名称数量备注序号 NoCoding Description Qty Rem1 UJ01 接仪表板线束 1U082 UJ02 接仪表板线束 1U11U053 U15 接前门车外磁卡探测天线 1U06U154 U04 接门灯 1UJ02U10UJ015 U05 接右前门外后视镜 1U096 U06 接玻璃升降器电机 1U077 U07 接右前门中低音扬声器 18 U08 接右前摄像头 1 尊享9 U09 接闭锁器Ⅰ 110 U10 接闭锁器Ⅱ 111 U11 接玻璃升降器开关 122 G6轿车电路图册右前门线束UJ02UJ0151617 28 U07 UJ03 U08 U12 3 1 1U13 318 4 6 4 1 5 2U06 U05 U11 U04 6 1 1 3 1 44 6115 10U11U09U101 45 101 32123 G6轿车电路图册左后门线束左后门线束编码名称数量备注序号 NoCoding Description Qty Rem 1 VJ01 接地板线束 1V05V062 VJ03 接左后门玻璃升降器开关 1V03V043 V02 接门灯 1VJ014 V04 接玻璃升降器电机 1V07V025 V05 接闭锁器Ⅱ 16 V06 接闭锁器Ⅰ 17 V07 接左后门中低音扬声器 1 24 G6轿车电路图册左后门线束VJ01V06V05V092113101313141746V0220 18V089 7212315V07V04V10V0311 31 24 63 6225 G6轿车电路图册右后门线束右后门线束编码名称数量备注序号 NoCoding Description Qty RemW05 1 WJ01 接地板线束 1W03W04W062 W02 接门灯 13 W03 接右后门玻璃升降器开关 1WJ014 W04 接玻璃升降器电机 1W07W025 W05 接闭锁器Ⅱ 16 W06 接闭锁器Ⅰ 17 W07 接右后门中低音扬声器 126 G6轿车电路图册右后门线束W08W03WJ011 21 53 61013W071W063W0414174620 1819721 1 3234 62W05W10W091 32127 G6轿车电路图册顶棚线束P08P07P06 P05P13P04P09P12P03P2128 G6轿车电路图册顶棚线束编码名称数量备注序号 NoCoding Description Qty Rem1 P2I 接仪表板配电盒I 12 PJ01 接仪表板线束 1 尊享3 P12 接左化妆灯 14 P03 接前室内照明灯 15 P04 接环境灯 16 P09 接内后视镜方向显示 17 P13 接右化妆灯 18 P05 接后室内照明灯 19 P06 接天窗限位开关 1 尊享10 P07 接天窗电机 1 尊享11 P08 接继电器座 1 尊享12 P11 胎压控制器 1 DCT 配置29 G6轿车电路图册顶棚线束P08P2IPJ0111085125131 45 61320P06P07 P03P09P021 31 22141P0430 G6轿车电路图册仪表板线束G39G73G61GJ08G35AG44G32GJ10G83GJ09G42G72预留G16G38G69G47G48G43G62G41预留G68G77/G66 G53G50G2MG2RGJ14 G63G49G19/G67G2SG55G79/G74G2TG56G2AG45G57G65G11B31 G6轿车电路图册G37 G29G46G30G36G31G28G24 GJ11 G58 G25 G52 G76 G20 G34 G2N GJ12 G27 G26 G2X G60 G21 G2Q G18 G2P G59 GJ03 GJ01GJ0232 G6轿车电路图册仪表板线束仪表板线束编码名称数量备注编码名称数量备注序号 No. 序号 NoCoding Description Qty Rem Coding Description Qty Rem1 G2X 接仪表板配电盒 X 117 G19 接 IG1 继电器座 12 G2N 接仪表板配电盒 N 118 G20 接时钟弹簧(DAB) 13 G2M 接仪表板配电盒 M 119 G21 接转向轴锁 14 G2Q 接仪表板配电盒 Q 120 G22 接点烟器 15 G2A 接仪表板配电盒 A 121 G23 接天线线束 16 G2T 接仪表板配电盒 T 122 G24 接组合开关 17 G2R 接仪表板配电盒 R 123 G25 接螺旋线圈Ⅱ 18 G2S 接仪表板配电盒 S 124 G27 接启动按钮 19 G2P 接仪表板配电盒 P 125 G28 接前部磁卡探测天线 110 G15A 接转接头Ⅲ 126 G29 接 DVD&GPS 主机 A(低配接 CD 主机 A) 1 尊享11 G11B 接转接头Ⅱ 127 G30 接 DVD&GPS 主机 B(低配接 CD 主机 A) 1 尊享12 G35A 接转接头Ⅳ 128 G31 接 DVD&GPS 主机 C(低配接 CD 主机 A) 1 尊享13 G35B 接转接头Ⅳ 129 G32 接中置扬声器 114 G16 接组合仪表 13015 G17 接倒车雷达 ECU 1 尊享 31 G34 按空调线束 J915 116 G18 接制动灯开关 132 G36 天线插头 133 G6轿车电路图册仪表板线束仪表板线束编码名称数量备注编码名称数量备注序号 No. 序号 NoCoding Description Qty Rem Coding Description Qty Rem33 G37 接 2#继电器座 148 G55 接手刹开关 134 G38 接鼓风机调速模块 149 G56 接电动后视镜控制开关 135 G39 接仪表板右高音扬声器 150 G57 接搭铁 136 G41 天线对接头 151 G58 接座椅加热开关 1 尊享37 G42 接鼓风机电机 152 G59 接搭铁 138 G43 接阳光传感器 153 G60 接搭铁 139 G44 接紧急灯开关 154 G61 接搭铁 140 G45 接前大灯调节开关 155 G62 接搭铁 141 G46 接前排乘员安全气囊PAB 156 G63 接搭铁 145 G50 接无钥匙系统电控单元 B 157 G64 接开关组 146 G52 接安全气囊 ECU 158 G65 接诊断接口 147 G54 接中部磁卡探测天线 159 G66 接仪表板线束 134 G6轿车电路图册仪表板线束仪表板线束编码名称数量备注编码名称数量备注序号 No. 序号 NoCoding Description Qty Rem Coding Description Qty Rem60 G67 接 1#继电器座 176 GJ02 接地板线束 161 G68 接仪表板左高音扬声器 177 GJ03 接地板线束 162 G69 接光照强度传感器 178 GJ04 接左前门线束 163 G70 接网关控制器 179 GJ05 接前舱线束 164 G71 接天窗开关 1 尊享 80 GJ06 接前舱线束 165 G72 接 1#CAN 接头 181 GJ07 接地板线束 166 G73 接 PAB 开关 182 GJ08 接地板线束 167 G74 接换档机构DCT 配置 83 GJ09 接右前门线束 16884 GJ10 接右前门线束 169 G76 接烟灰缸照明灯 185 GJ11 接发动机线束Ⅱ 170 G77 接安全气囊线束 G66 186 GJ12 接发动机线束Ⅱ 171 G79 接换挡传感器 1 DCT 配置 87 GJ13 接前舱线束 17288 GJ14 接顶棚线束 1 尊享7389 GJ82 接地板线束 174 G83 接信息显示屏 1 尊享 90 G26 接室内温度传感器 175 GJ01 接地板线束 191 G53 接 USB 接口总成 1 92 G78 接离合踏板开关 135 G6轿车电路图册仪表板线束(1)仪表板线束(2)G56G2X G2NG241 416 8141 1 10 1695 87 12 5 11 1913G25 GJ02 25 G59 12 16 242017 19 54 1M6332827 20 13 20 263434 373840G1727 33G41G8043 44 45 413536 3931 16G6817 32GJ14GJ04G21G19GJ01 G69 12 5 1 3 1 4 12 320 13 4 6 414GJ03G2S 1 G43 G2A 17G2MG2RG2T3418 1 41 1 211 3 3 6 G23 GJ06 GJ84 1G45 G71 G57 G20 10 1 G18 G26 1 2 512 1411M61 6 20 1383 1 236 G6轿车电路图册仪表板线束(3) 仪表板线束(4)G2QG2PG30G31GJ091417115 308 16G812417G15A81G35AG35B 9 16 G73 G22 G7221G36GJ13G38 GJ07 G11BG621 45 124 1G76G33 1 4 13 201 2GJ05G64GJ084 GJ10 158M61610165712 1428 17 21G27G75 G48 G61G341 914110 213015101G77G6311 22G83G44G291 4G70G47 5 10 G46G666G28G42G39 12 17 64 1711713712 1 28 1651037 G6轿车电路图册仪表板线束(5) G67 GJ82G37 G58111058 10 1 81 51066 10 36 355 6G52112018 11 201812124131316。
