震安科技股份有限公司隔震支座指导安装技术交底目录第一章适用范围 ............................................................................................................ - 1 -第二章编制依据 ............................................................................................................ - 1 -第三章施工安装准备 .................................................................................................... - 1 -1技术准备 ............................................................................................................ - 1 -2人员准备 ............................................................................................................ - 2 -3工器具和设备准备 ............................................................................................ - 2 -第四章安装方法及要求 ................................................................................................ - 2 -1作业流程图 ........................................................................................................ - 2 -2安装前检查 ........................................................................................................ - 3 -3安装步骤及要求 ................................................................................................ - 3 -4构造措施 .......................................................................................................... - 10 -5施工问题及处理建议 ...................................................................................... - 14 -6过程监测 .......................................................................................................... - 17 -第五章隔震工程验收 .................................................................................................. - 19 -1产品检验与验收 .............................................................................................. - 19 -2施工过程检验与验收 ...................................................................................... - 20 -3验收资料 .......................................................................................................... - 21 -4专项和竣工验收 .............................................................................................. - 22 -5隔震标识及维护 .............................................................................................. - 22 -第一章适用范围本指导安装手册适用于震安科技股份有限公司所供货项目建筑隔震橡胶支座的施工指导安装。
隔震支座安装施工工法引言：隔震支座是一种能够降低建筑结构在地震或其他振动荷载作用下的动力响应的结构支座。
其具备固定一端并允许另一端自由滑动的特点，能有效隔离地震能量的传递，减小结构受力，保护建筑物及内部设备的安全。
本文将详细介绍隔震支座安装施工工法。
概述：隔震支座安装施工需要严格按照规范要求进行，具体步骤包括准备工作、安装支座、固定支座、质量验收等。
本文将从这五个方面进行详细阐述。
正文内容：一、准备工作1.进行详细的设计计算，确定隔震支座的型号、数量和安装位置。
2.资料准备：准备好支座设计图纸、规范、材料清单等相关资料。
3.必要的材料采购：根据设计要求，采购隔震支座、锚固件、膨胀螺栓等安装所需材料。
二、安装支座1.环境准备：确保施工现场整洁，无杂物，便于施工操作。
2.安装基础：根据设计要求，在建筑地基或结构上安装支座固定座垫。
3.安装支座：根据设计需求，将支座安装在座垫上，确保支座与结构连接牢固。
4.临时支撑：在安装支座前，如果需要临时支撑结构，请按照要求进行。
三、固定支座1.锚固件安装：根据设计图纸，在支座上固定锚固件，固定支座与结构的连接。
2.能量消散器安装：根据设计要求，安装能量消散器以吸收地震能量，减小结构受力。
3.质量控制：检查支座及固定件的安装质量，确保连接牢固可靠。
四、质量验收1.视觉检查：对已安装的支座和固定件进行外观检查，确保支座安装质量无明显问题。
2.功能性测试：通过试验验证支座和固定件的性能是否符合设计要求。
3.数据记录：记录安装施工的关键数据，包括支座型号、数量、安装位置、固定件规格等。
五、总结隔震支座的安装施工是保证其正常运行和有效发挥功能的关键环节。
合理的准备工作、准确的安装步骤以及质量验收的严谨性都是确保安装质量的关键。
只有通过严格的施工操作和质量控制，才能保证隔震支座在地震发生时发挥出优秀的抗震性能，保护建筑物的安全。
结论：本文详细阐述了隔震支座安装施工工法，包括准备工作、安装支座、固定支座、质量验收等五个方面。
隔震支座安装施工介绍一、工程概况本工程场地位于我国西南地区一条强震带——小江地震带的中段西缘。
航站楼前中心区设计为隔震减震体系，隔震支座总数1810个，其中LNRD-1000型无铅芯隔震支座1158个，LRBD-1000有铅芯隔震支座652个，位于地下结构四层。
隔震支座直径1000mm，高度432mm，单个隔震支座重量无芯的为1.85t、有芯的为1.95t，为当前世界隔震支座应用规模最大的工程。
铅芯橡胶隔震支座实物见图1，其在工程应用部位见图2，隔震支座布置图见图3，隔震支座设计示意图见图4。
本工程的隔震减震体系施工单位为***建筑有限公司。
图1 铅芯橡胶隔震支座实物隔震支座图2 工程应用部位图3 隔震支座设计示意图步骤1 锚筋根部测量放线步骤2 锚筋定位垂直度测量步骤3 锚筋底部箍筋定位步骤4 定位钢模板安装步骤5 预埋件标高测量步骤6 预埋件中心位置复核步骤7 预埋件中心位置拉线复核步骤8 套筒焊接固定步骤9 隔震支座下支墩混凝土浇筑步骤10 下支墩混凝土找平步骤11 隔震支座下支墩找平养护 步骤12 隔震支座安装步骤13 隔震支座水平度复核 步骤14上支墩模板安装及套筒锚筋安装步骤15 隔震支座上部锚筋安装 步骤16 地下室隔震支座实物图（一）步骤16 地下室隔震支座实物图（二） 步骤16 地下室隔震支座实物图（三）四、小结本工程隔震支座安装自2008年12月25日开始安装，2009年2月22日结束，经复核检查，全部符合规范和设计要求。
本工程隔震支座安装工艺科学合理，施工过程安全可靠、优质快速，特别是埋件采用一次预埋到位，操作简单，质量易于保证，为同类工程隔震支座安装施工提供了借鉴作用。

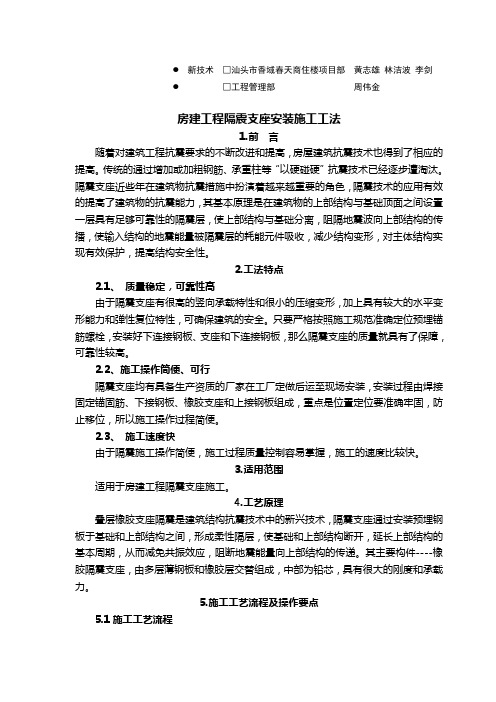

●新技术□汕头市香域春天商住楼项目部黄志雄林洁波李剑●□工程管理部周伟金房建工程隔震支座安装施工工法1.前言随着对建筑工程抗震要求的不断改进和提高，房屋建筑抗震技术也得到了相应的提高。
传统的通过增加或加粗钢筋、承重柱等“以硬碰硬”抗震技术已经逐步遭淘汰。
隔震支座近些年在建筑物抗震措施中扮演着越来越重要的角色，隔震技术的应用有效的提高了建筑物的抗震能力，其基本原理是在建筑物的上部结构与基础顶面之间设臵一层具有足够可靠性的隔震层，使上部结构与基础分离，阻隔地震波向上部结构的传播，使输入结构的地震能量被隔震层的耗能元件吸收，减少结构变形，对主体结构实现有效保护，提高结构安全性。
2.工法特点2.1、质量稳定，可靠性高由于隔震支座有很高的竖向承载特性和很小的压缩变形，加上具有较大的水平变形能力和弹性复位特性，可确保建筑的安全。
只要严格按照施工规范准确定位预埋锚筋螺栓，安装好下连接钢板、支座和下连接钢板，那么隔震支座的质量就具有了保障，可靠性较高。
2.2、施工操作简便、可行隔震支座均有具备生产资质的厂家在工厂定做后运至现场安装，安装过程由焊接固定锚固筋、下接钢板、橡胶支座和上接钢板组成，重点是位臵定位要准确牢固，防止移位，所以施工操作过程简便。
2.3、施工速度快由于隔震施工操作简便，施工过程质量控制容易掌握，施工的速度比较快。
3.适用范围适用于房建工程隔震支座施工。
4.工艺原理叠层橡胶支座隔震是建筑结构抗震技术中的新兴技术，隔震支座通过安装预埋钢板于基础和上部结构之间，形成柔性隔层，使基础和上部结构断开，延长上部结构的基本周期，从而减免共振效应，阻断地震能量向上部结构的传递。
其主要构件----橡胶隔震支座，由多层薄钢板和橡胶层交替组成，中部为铅芯，具有很大的刚度和承载力。
5.施工工艺流程及操作要点5.1施工工艺流程5.2操作要点5.2.1施工准备（1）确定施工方案：明确预埋件安装方法、混凝土施工方案、测量控制方法、检测手段等以及质量安全注意事项。

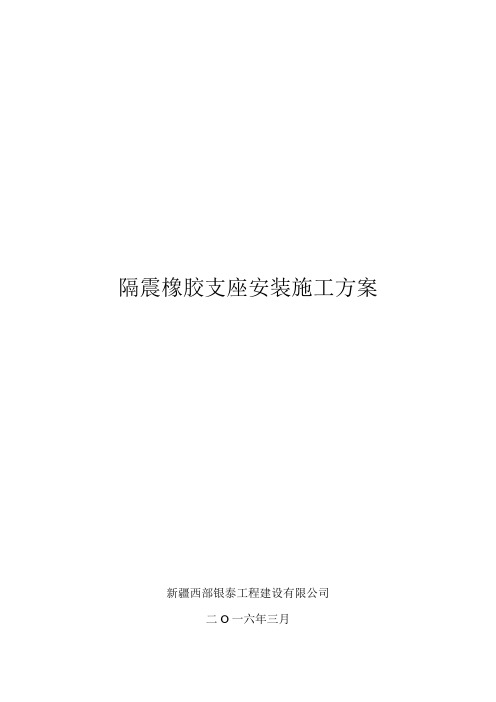

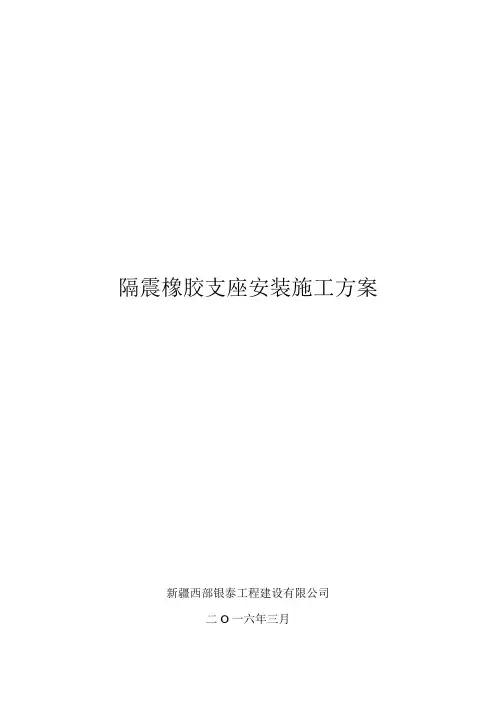

隔震橡胶支座安装施工方案新疆西部银泰工程建设有限公司二O一六年三月目录1.绪论2.编制依据3.工程概况4.检测标准5.工程数量6.施工准备7.机具设备和施工人员准备8.安装施工流程9.安装质量技术控制措施10.支座安装计划及顺序表11.支座质量要求12.入场检查及存放13.支座保护措施14.支座的检查和维护15.附录——各工序控制记录表一. 绪论我国广泛使用隔震橡胶支座是在2008年5月12日汶川大地震以后，建筑隔震橡胶支座是目前应用较多的减隔震元件。
因现代科技的发展已解决了橡胶的老化等耐久问题，完全可以使隔震橡胶支座的寿命满足建筑使用的要求。
隔震橡胶支座是由一层钢板一层橡胶层层叠合起来的，并经过模压硫化将橡胶与钢板牢固地粘结在一起。
其特点：首先，隔震橡胶支座有很高的竖向承载特性和较小的压缩变形，可确保建筑的安全；第二，隔震橡胶支座还具有较大的水平形变能力，剪切变形可达到250%而不破坏；第三，隔震橡胶支座具有弹性复位特性，地震后可使建筑自动恢复原位。
采用隔震橡胶支座的建筑物，设防目标一般可以提高一个设防等级。
传统建筑的设防目标是"小震不坏，中震可修，大震不倒"，而设计合理的基础隔震建筑通常能做到"小震不坏，中震不坏或轻度破坏，大震不丧失功能"。
建筑隔震的效果除了与厂家生产的隔震橡胶支座的内在性能有关外，还与隔震橡胶支座的安装质量好坏有直接关系，它影响到隔震橡胶支座副的整体效果，必须严格控制隔震橡胶支座预埋件的预埋质量，必须严格控制隔震橡胶支座的标高、位置度和水平度，杜绝预埋件拔锚，杜绝隔震橡胶支座侧歪，确保各隔震橡胶支座受力和变形均匀。
要安装好隔震橡胶支座，必须有切实可行周密细致的施工方案。
二.编制依据1.《橡胶支座第1部分:隔震橡胶支座试验方法》GB/T 20688.1-2007；2. 《橡胶支座第3部分:建筑隔震橡胶支座》GB/T 20688.3-2006；3.《建筑隔震橡胶支座》（JG 118-2000）的相关要求；4.《沙湾县高中城隔震橡胶支座平面布置图》；5.《沙湾县高中城隔震橡胶支座设计分析报告》；6.《建筑结构隔震构造样图》（03SG610-1）；7.《叠层橡胶支座隔震技术规程》（DECS126）；8. 《建筑隔震工程施工及验收规范》JGJ360—2015；三.工程概况1.本工程为框架结构。
可更换式铅芯橡胶隔震支座安装施工工法可更换式铅芯橡胶隔震支座安装施工工法一、前言可更换式铅芯橡胶隔震支座是一种用于桥梁、高层建筑等结构的隔震装置，能有效减少结构受力，提高抗震性能。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点可更换式铅芯橡胶隔震支座具有以下特点：1. 结构简单：支座由铅芯和橡胶材料组成，简化了施工和维护过程。
2. 隔震效果显著：铅芯和橡胶材料具有良好的隔震性能，可有效减小地震时结构的震动响应。
3. 易于更换：支座采用可更换的设计，方便在使用寿命结束或受损时进行更换。
4. 抗冲击能力强：支座能够承受较大的冲击荷载，能够保护结构不受损。
三、适应范围该工法适用于各类桥梁、高速公路、城市轨道交通等工程的隔震设计和施工，特别适用于抗震要求较高的地区。
四、工艺原理可更换式铅芯橡胶隔震支座基于结构隔震原理，通过安装支座，使结构与地基分离，减少地震时的传力，从而减轻结构受力。
采取的技术措施包括：选用合适的材料和尺寸、确定支座的安装位置和布置方式、进行支座与结构的连接设计等。
五、施工工艺1. 施工前准备：清理施工现场、检查材料和机具设备的准备情况。
2. 支座安装：根据设计要求，确定支座的安装位置和布置方式，使用合适的机具将支座安装在结构上。
3. 铅芯安装：将预制好的铅芯安装在支座上，并进行调整和固定。
4. 橡胶安装：将预制好的橡胶材料安装在支座和结构之间，并进行调整和固定。
5. 防护层安装：根据设计要求，在橡胶材料上铺设防护层，保护支座不受外力影响。
6. 施工验收：对施工质量进行检查和验收。
六、劳动组织施工过程需要合理组织施工人员，根据施工进度和需要，安排人员的工作任务和时间安排，确保施工进度和质量的达到。
七、机具设备施工过程需要使用起重机、吊篮、脚手架、包装机等机具设备，其中起重机和脚手架是必不可少的，起重机用于安装支座和材料，脚手架用于施工人员的安全作业。
《隔震支座安装施工工法》
隔震支座是一种常用于桥梁、建筑物等结构地震防护的装置，其工作原理是利用橡胶等弹性材料能够消除振动和能量的特性，将结构与地基分离，从而达到减震、隔震和降噪的效果。
以下是隔震支座安装施工工法：
1. 材料和设备准备：除隔震支座外，还需要准备固定支架、安装螺栓、防水材料、承载钢板等辅助材料，同时还需要吊车或起重机等设备。
2. 准备工作：安装前应先对现场进行勘察，并确定隔震支座安装位置、高程等参数。
然后清理现场，将安装位置平整，并打上标记线。
3. 安装固定支架：首先按照设计要求进行固定支架布置，然后使用高强度螺栓将其固定在地基上。
4. 安装隔震支座：将预制好的隔震支座准确地放置在固定支架上，确保支座中心与标记线重合，同时查看支座底面与固定支架底面之间是否夹有防水材料。
5. 确定支座高程：根据设计要求，通过调节支座下方的调整螺栓，使支座达到设计要求的高程水平。
6. 安装钢板：将预制的承载钢板与支座固定螺栓连接，同时还需在钢板支座上铺设防水材料，并将其与固定支架、钢板等部位进行密封处理。
7. 结构回填与验收：当以上工作全部完成后，还需进行结构回填，并在验收过程中对安装质量进行检测和评估。
以上是隔震支座安装施工工法的基本内容，具体工作还需根据实际情况进行调整和补充。
在实际施工过程中，应严格按照相关工艺要求进行操作，以确保安装质量和结构安全性。
震安科技股份有限公司隔震支座指导安装技术交底目录第一章适用范围 ............................................................................................................ - 1 -第二章编制依据 ............................................................................................................ - 1 -第三章施工安装准备 .................................................................................................... - 1 -1技术准备 ............................................................................................................ - 1 -2人员准备 ............................................................................................................ - 2 -3工器具和设备准备 ............................................................................................ - 2 -第四章安装方法及要求 ................................................................................................ - 2 -1作业流程图 ........................................................................................................ - 2 -2安装前检查 ........................................................................................................ - 3 -3安装步骤及要求 ................................................................................................ - 3 -4构造措施 .......................................................................................................... - 10 -5施工问题及处理建议 ...................................................................................... - 14 -6过程监测 .......................................................................................................... - 17 -第五章隔震工程验收 .................................................................................................. - 19 -1产品检验与验收 .............................................................................................. - 19 -2施工过程检验与验收 ...................................................................................... - 20 -3验收资料 .......................................................................................................... - 21 -4专项和竣工验收 .............................................................................................. - 22 -5隔震标识及维护 .............................................................................................. - 22 -第一章适用范围本指导安装手册适用于震安科技股份有限公司所供货项目建筑隔震橡胶支座的施工指导安装。
建筑隔震橡胶支座安装指导方案
一、吊装、安装下预埋板1、吊装下预埋板（中间有灌浆孔）到支撑墩；2、调平下预埋板要求：将支座下预埋板（拧好锚筋后）中心线与支承垫石中心十字线对齐。
偏差不应大于5mm；通过楔形模板调整水平度；
要求：下预埋件顶面水平度误差不大于5‰，支座下预埋板上表面标高符合建筑设计图纸要求，检测合格后采用与钢筋网片焊接方式固定； 3 焊接固定下预埋板
图一调平下预埋板
图二焊接方式固定下预埋板
二、装模、灌浆 4 装模、灌浆要求：灌浆前将螺栓拧进下预埋件，避免灌浆时，螺栓孔堵塞，灌浆后，清理下预埋件表面；
图三装模
图四灌浆
图六清理下预埋件砂浆
三、安装支座本体5、安装橡胶支座本体
要求：加垫圈后拧进螺栓，隔震支座顶面的水平度误差不宜大于8‰；
图七安装支座本体
四、安装上板及上部箍筋
图八安装上预埋件。

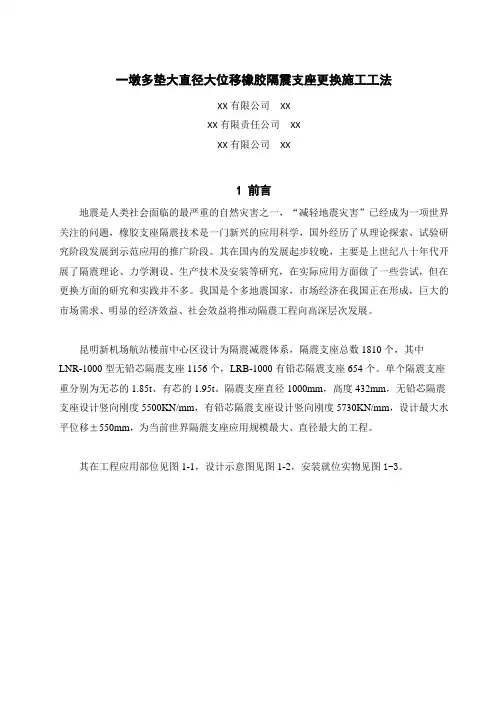

一墩多垫大直径大位移橡胶隔震支座更换施工工法XX有限公司XXXX有限责任公司XXXX有限公司XX1 前言地震是人类社会面临的最严重的自然灾害之一，“减轻地震灾害”已经成为一项世界关注的问题，橡胶支座隔震技术是一门新兴的应用科学，国外经历了从理论探索、试验研究阶段发展到示范应用的推广阶段。
其在国内的发展起步较晚，主要是上世纪八十年代开展了隔震理论、力学测设、生产技术及安装等研究，在实际应用方面做了一些尝试，但在更换方面的研究和实践并不多。
我国是个多地震国家，市场经济在我国正在形成，巨大的市场需求、明显的经济效益、社会效益将推动隔震工程向高深层次发展。
昆明新机场航站楼前中心区设计为隔震减震体系，隔震支座总数1810个，其中LNR-1000型无铅芯隔震支座1156个，LRB-1000有铅芯隔震支座654个。
单个隔震支座重分别为无芯的1.85t、有芯的1.95t。
隔震支座直径1000mm，高度432mm，无铅芯隔震支座设计竖向刚度5500KN/mm，有铅芯隔震支座设计竖向刚度5730KN/mm，设计最大水平位移±550mm，为当前世界隔震支座应用规模最大、直径最大的工程。
其在工程应用部位见图1-1，设计示意图见图1-2，安装就位实物见图1-3。
图1-2 设计示意图图1-3 隔震支座安装就位实物图在隔震支座安装完毕三个月后，发现部分隔震支座出现在中部局部或分层起鼓，侧面橡胶与叠层钢板分离的现象。
见图1-4。
后经专家及生成厂家现场察看统计，发现出现问题的隔震支座均为某厂生产的同一批号产品。
经调看生产工艺过程记录，发现该批产品橡胶在硫化过程中温度未达到标准值，且硫化时间不足。
故而造成了隔震支座橡胶起鼓的问题，必须予以更换。
图1-4 中部局部或分层起鼓的橡胶隔震支座隔震支座的更换是一个全新的课题，目前国家和行业尚无相关的标准规范和操作规程。
昆明新机场航站楼隔震支座的更换应用，在施工实践基础上，经过系统分析提炼，总结了本施工工法，对今后的相关标准的制定进行了非常有意义的探索和实践。
