化工管路与阀门是化工生产中非常重要的设备。
它们是化工设备的重要组成部分，负责将各种材料输送到各个化学车间，为生产流程提供正确的物质输送。
化工管路通常由各种材质的管子组成，包括碳钢、不锈钢、合金钢、玻璃钢、塑料等。
这些管子通常都有不同的规格和材质，能够满足不同场合的需求。
阀门则是用来控制管路中流体流动的装置。
阀门通常由螺纹连接而成，能够提供动力和压力。
阀门的使用方法也多种多样，包括手动、自动和自动控制。
化工管路中的最常见的阀门如何工作？主要用途？化工用管与管件阀门又有哪些？化工管路这些事，一篇全掌握！11种化工用管化工用管的种类按材质分：金属用管和非金属用管1、金属用管铸铁管、有缝钢管、无缝钢管、铜管、铝管、铅管。
①铸铁管：铸铁管是化工管路中常用的管道之一。
由于性脆及连接紧密性较差，只适用于输送低压介质，不宜输送高温高压蒸汽及有毒、易爆性物质。
常用于地下给水管、煤气总管和下水管道。
铸铁管的规格以Ф内径×壁厚（mm）表示。
②有缝钢管：有缝钢管按使用压力分普通水煤气管（耐压0.1～1.0MPa）和加厚管（耐压1.0～0.5MPa）。
一般用于输送水、煤气、取暖蒸汽、压缩空气、油等压力流体。
镀锌的叫白铁管或镀锌管。
不镀锌的叫黑铁管。
其规格以公称直径表示。
最小公称直径6mm，最大公称直径150mm。
③无缝钢管：无缝钢管的优点是质量均匀强度较高。
其材质有碳钢、优质钢、低合金钢、不锈钢、耐热钢。
因制造方法不同，分为热轧无缝钢管和冷拔无缝钢管两种。
管道工程中管径超过57mm时，常用热轧管，57mm 以下时常用冷拔管。
无缝钢管常用于输送各种受压气体、蒸气和液体，能耐较高温度（约435℃）。
合金钢管用于输送腐蚀性介质，其中耐热合金管耐温可达900-950℃。
无缝钢管的规格以Ф内径×壁厚（mm）表示。
冷拔管最大外径为200mm，热轧管最大外径630mm。
无缝钢管按用途分为一般无缝管和专用无缝管，如石油裂化无缝管、锅炉无缝管、化肥无缝管等。
一、管件材料特性（一）管件种类1、弯头，包括热压弯头、推制弯头、焊制弯头、模锻弯头、冷压弯头等。
2、三通，包括锻制三通、锻焊三通、各种加强型式的焊制三通、球形锻焊三通、热压三通、冷挤压三通、接管座等。
3、异径管，包括锻制异径管、钢管模压异径管、钢板焊制异径管等。
4、封(堵)头，包括椭球形封头、球形封头、锥形封头、对焊堵头、平焊堵头、带加强筋焊制堵头等。
5、法兰：平焊法兰、对焊凹凸法兰等（如下图）结构图：法兰剖面图密封面参数法兰结构图平焊法兰平焊法兰对焊法兰承插焊法兰螺纹法兰法兰盖对焊环松套法兰平焊环松套法兰（二） 管件的作用1、三通：主要用于电站汽水管道主管和支管的连接件，起分流连接作用。
2、弯头：用于电站管道、核电、石化、天然气、热网、冶金等行业的管路连接件，用于输送不同温度、压力的水、汽及其它介质的管路转弯处，产品结构简单、合理、形状准确、介质流通阻力小，是管道的转向连接件。
3、异径管：主要用于口径不同的管道连接，起到异径连接作用。
4、法兰：主要用于连接管路并保持管路密封性能，便于某段管路的更换，便于拆开检查管路情况，便于某段管路的封闭。
（三） 管件基本生产流程选材—截料—制作（包括压制、推制、焊制、冷拔等等）—热处理—硬度检测—外型处理—产品检验（包括光谱检验、探伤、超声波检验、磁粉检验等等）。
（四） 管件市场分析目前，从电站管件行业的市场行情看，四大管道的材料主要来源于进口，主要进口制造商为德国的曼内斯曼公司和EEC 公司，美国的威曼·高登公司，日本的住友公司。
电站用四大管道高压管件主要生产企业有北京的富通，天津的金鼎，阜新电力修造厂和后发展起来的河北宏润重工集团有限公司沈阳东管电力科技集团有限公司等厂家。
在管件类的众多生产厂家中，普遍存在的“通病”是成品的检验方面，由于此程序会造成管件成本的增加，所以大部分管件生产商省略此程序，某些厂家由于多年的库存积压，造成产品生锈、腐蚀，他们并不放弃这些“废品”，而是将其进行抛光、打磨，降低压力等级来出售。
管件的分类管件是一种常见的工业零配件，用于连接、支撑和导流管道系统中的各个部分。
根据其用途和特点，可以将管件分为多个分类。
本文将从以下几个方面介绍管件的分类。
一、按材质分类根据管件的材质不同，可以将其分为金属管件和非金属管件两大类。
金属管件主要包括铸铁管件、不锈钢管件、铜管件等，用于承受较大的压力和温度。
非金属管件主要包括塑料管件、橡胶管件等，具有较好的耐腐蚀性能，适用于一些特殊场合。
二、按连接方式分类管件的连接方式有很多种，常见的有螺纹连接、焊接连接、卡箍连接等。
螺纹连接是将两个管件通过螺纹互相拧紧而连接在一起，适用于一些小口径的管道。
焊接连接是将两个管件通过熔化的金属填充物连接在一起，适用于较大口径和高压的管道。
卡箍连接是通过卡箍将两个管件夹紧在一起，适用于一些临时性的连接。
三、按用途分类根据管件的用途不同，可以将其分为弯头、三通、四通、法兰等多种类型。
弯头是用于改变管道方向的管件，通常有45度弯头和90度弯头两种。
三通是用于将一根管道分成两根或将两根管道合并成一根的管件，常见的有等径三通和异径三通。
四通是将一根管道分成三根或将三根管道合并成一根的管件。
法兰是一种将两个管道连接在一起的管件，通常需要通过螺栓拧紧。
四、按结构分类管件的结构形式多种多样，常见的有弯头、弯管、承插式管件等。
弯头是将管道方向改变一定角度的管件，弯管是将管道弯曲成一定形状的管件。
承插式管件是将一根管道插入另一根管道内部并通过焊接或螺栓固定的管件，可以实现简单、快速的管道连接。
五、按尺寸分类管件的尺寸可以根据管道的直径和壁厚来确定，常见的有标准尺寸和非标准尺寸两种。
标准尺寸的管件是按照国家或行业标准制造的，可以与其他标准尺寸的管件互换使用。
非标准尺寸的管件是根据具体工程需要进行设计和制造的，适用于一些特殊的管道系统。
管件根据不同的分类标准可以分为多个类型，包括材质分类、连接方式分类、用途分类、结构分类和尺寸分类等。
了解管件的分类有助于选择合适的管件，并确保管道系统的正常运行。
管件常识（弯头、法兰、三通）管道、管件分类及常识一．管道系统概述：为了输送液体或气体，必须使用各种管道，管道中除直管道用钢管以外，还要用到各种管配件：管道拐弯时必须用弯头，管道变径时要用大小头，分叉时要用三通，管道接头与接头xx 时要用xx，为达到开启输送介质的目的，还要用各种阀门，为减少热膨冷缩或频繁振动对管道系统的影响，还要用膨胀节。
此外，在管路上，还有与各种仪器仪表xx的各种接头﹑堵头等。
我们习惯将管道系统中除直管以外的其它配件统称为管配件。
二．金属材料常识：金属材料是我们日常生活及工业上应用最广泛的材料。
它主要分为钢﹑铁及有色金属等几类，而其中的钢又是应用最多最普遍的材料，钢中主要成份是xx，其余部分是人为添加的合金元素及各种杂质。
正是由于这些添加的合金元素的品种不同.数量不同才形成了各种各样的钢，如普通碳钢，不锈钢，合金钢等等，在这些添加元素中，碳C起着非常重要的作用。
2.1 钢中常见化学元素：各种钢中占多数百分比的为xx（Fe ），除之以外，通常还含有下列几种元素（通常称之为钢中的合金元素）：C（碳）Si （硅）Mn （锰）P（磷）S（硫）以及Cr（铬）Ni（镍）Mo（钼）Ti（钛）V （钒）等等。
一般情况下，其中P，S为杂质成份，越低钢材质量越好。
2.2 钢的分类：按照钢中添加的合金元素品种的不同，我们可将钢简单地分为三大类：碳钢.合金钢.不锈钢.⑴碳钢：其中合金元素只有C，Si，Mn，P，S五种，其按照P，S杂质含量高低，又分为普碳钢(P，S 一般≤0.040%)和优碳钢(P，S一般≤0.03%)常见钢种有：普碳钢：Q.Q235BF.优碳钢：20#.45#.16Mn等。
这种钢强度及韧性一般，不耐腐蚀，可用于要求不高的场合，成本最低.⑵合金钢：除碳钢中含有的5种元素以外，还添加了10%以下的Cr Mo V 等元素，常见的钢种有：15CrMo 12Cr1MoV 1Cr5Mo 等.与碳钢相比，合金钢强度更高，耐温性能也提高，但抗腐蚀性能仍较差，因此，合金钢通常用于腐蚀不大的高温高压场合，如锅炉用钢，电厂热蒸汽输送等等，使用成本处于中等水平.⑶不锈钢：通常是在碳钢基础上.增加了高比例的Cr，Ni等合金而成，含量比例可达20%以上。
管件的基础知识（分类、标准名称等）定义管件（Pipe fitting）是管道系统中起连接、控制、变向、分流、密封、支撑等作用的零部件的统称。
管件介绍钢制管件均为承压管件。
根据加工工艺不同，分为四大类，即对焊类管件（分有焊缝和无焊缝两种）、承插焊和螺纹管件、法兰管件。
常用分类管件的种类很多，这里根据用途、连接、材料、加工方式分类。
按用途分1、用于管子互相连接的管件有：法兰、活接、管箍、夹箍、卡套、喉箍等2、改变管子方向的管件：弯头、弯管3、改变管子管径的管件：变径（异径管）、异径弯头、支管台、补强管4、增加管路分支的管件：三通、四通5、用于管路密封的管件：垫片、生料带、线麻，法兰盲板，管堵，盲板、封头、焊接堵头6、用于管路固定的管件：卡环、拖钩、吊环、支架、托架、管卡等按连接分1、焊接管件2、螺纹管件3、卡套管件4、卡箍管件5、承插管件6、粘接管件7、热熔管件8、曲弹双熔管件9、胶圈连接式管件按材料分1、铸钢管件: ASTM/ASME A234 WPB、WPC2、铸铁管件3、不锈钢管件:ASTM/ASME A403 WP 304-304L-304H-304LN-304NASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP347-347H低温钢:ASTM/ASME A402 WPL3-WPL 6高性能钢: ASTM/ASME A860 WPHY 42-46-52-60-65-70铸钢，合金钢，不锈钢，铜，铝合金，塑料，氩硌沥，PVC，PPR、RFPP(增强聚丙烯)等。
4、塑料管件5、PVC管件6 、橡胶管件7 、石墨管件8、锻钢管件9、PPR管件10、合金管件：ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP911、15Mo3 15CrMoV、 35CrMoV11、PE管件12、ABS管件制作方法划分可分为推制、压制、锻制、铸造等。

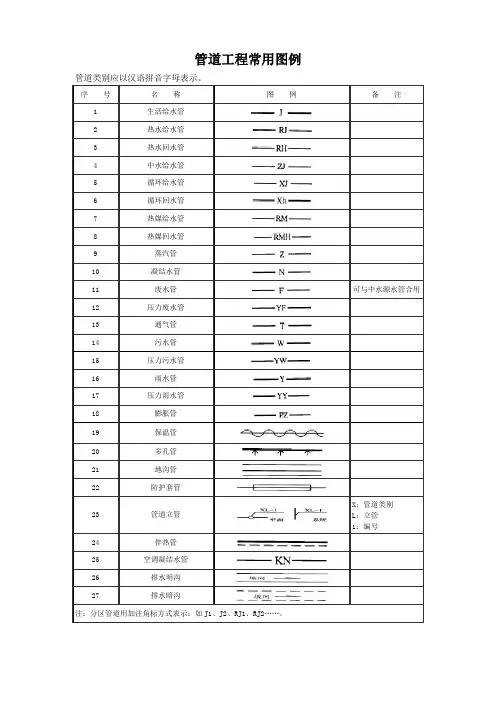

常用管件图例1.弯头：改变管路方向的管件。
其中90°弯头、45°弯头最为常用。
90°弯头45°弯头2.三通：三通是具有三个口子，用于改变流体方向的管件、管道连接件。
按管径尺寸可分为正三通（等径三通）和异径三通。
正三通异径三通3.直通和活接1)直通：用于加长管道。
2)活接：能方便安装拆卸的常用管道连接件。
一般管道不大于一寸时（DN25或φ32）用活接连接，一寸以上用密闭性更佳的法兰。
实际应依现场条件及要求选用连接方式。
直通（等径管套）活接外丝活接内丝活接4.大小头和法兰1)大小头：又称异径管、异径直通。
用于两种不同管径的管道之间的连接。
2)法兰：法兰是管道之间相互连接的零件，用于管端之间的连接；也有用在设备进出口上的法兰，用于两个设备之间的连接。
法兰连接或法兰接头，是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。
大小头（异径管套）法兰5.管码：包括码仔、半边码、吊码和U型码。
用于固定管道的管件。
装配在焊接板上之前，为更好地确定夹的方向，建议先在固定处做好标记，后焊上焊接，嵌上管夹身的下半部分，放上需固定的管子。
再放上另一半管夹身和盖板，用螺钉拧紧。
切忌直接焊接已装好管夹的底板。
码仔半边码吊码U型码6.球阀和底阀1)球阀：启闭件（球体）由阀杆带动，并绕球阀轴线作旋转运动的阀门。
2)底阀：主要应用于水泵等处理浆液的机械设备，通常底阀会被安装在水泵水下吸管的底端，来防止浆液回流。
球阀底阀7.止回阀和闸阀1)止回阀：指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门。
2)闸阀：是一个启闭件闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，主要用于截断或接通管路中的介质，一般不作为调节或节流使用。
蝶形止回阀闸阀。

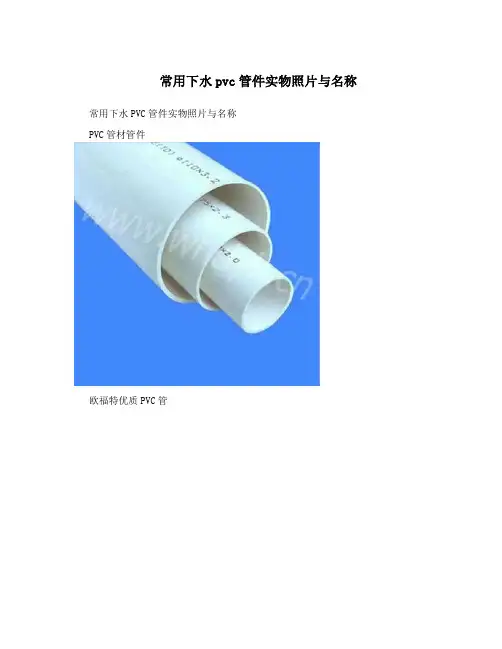

常用下水pvc管件实物照片与名称常用下水PVC管件实物照片与名称PVC管材管件欧福特优质PVC管欧福特PVC110优质国标管欧福特PVC管欧福特PVC直接欧福特PVC异径直接欧福特PVC斜三通欧福特PVC弯头欧福特PVC透气帽欧福特PVC顺水三通欧福特PVC清扫口欧福特PVC瓶型三通欧福特PVC螺口伸缩节欧福特PVC立体四通欧福特PVC简易地漏欧福特PVC检查口欧福特PVC管卡欧福特PVC防臭地漏欧福特PVC方水雨斗欧福特PVC吊卡欧福特PVC大便连接器记录总数:27 | 页数:2第十三章:干燥通过本章的学习，应熟练掌握表示湿空气性质的参数，正确应用空气的H–I图确定空气的状态点及其性质参数;熟练应用物料衡算及热量衡算解决干燥过程中的计算问题;了解干燥过程的平衡关系和速率特征及干燥时间的计算;了解干燥器的类型及强化干燥操作的基本方法。
二、本章思考题1、工业上常用的去湿方法有哪几种,态参数,11、当湿空气的总压变化时，湿空气H–I图上的各线将如何变化? 在t、H相同的条件下，提高压力对干燥操作是否有利? 为什么?12、作为干燥介质的湿空气为什么要先经预热后再送入干燥器,13、采用一定湿度的热空气干燥湿物料，被除去的水分是结合水还是非结合水,为什么,14、干燥过程分哪几种阶段,它们有什么特征,15、什么叫临界含水量和平衡含水量,16、干燥时间包括几个部分,怎样计算,17、干燥哪一类物料用部分废气循环,废气的作用是什么,18、影响干燥操作的主要因素是什么,调节、控制时应注意哪些问题,三、例题2o例题13-1:已知湿空气的总压为101.3kN/m ,相对湿度为50%，干球温度为20 C。
试用I-H图求解:(a)水蒸汽分压p;(b)湿度,;(c)热焓，;(d)露点t ; d(e)湿球温度tw ;o(f)如将含500kg/h干空气的湿空气预热至117C，求所需热量,。
解 :2o由已知条件:,,101.3kN/m，Ψ,50%，t=20 C在I-H图上定出湿空气00 的状态点,点。
管件（弯头、三通、异径管、管接头、管帽）知识在管系中改变走向、标高或改变管径以及由主管上引出支管等均需用管件。
由于管系形状各异、简繁不等，因此，管件的种类较多。
常用的管件有弯头、三通、异径管、管接头、管帽等。
一、弯头弯头是用来改变管道的走向。
常用弯头的弯曲角度为90°、45°和180°，180°弯头也称为U型弯管，也有特殊角度的弯头，但为数极少。
1、玛钢弯头玛钢弯头，也称可锻铸铁弯头，是最常见的螺纹弯头。
玛钢弯头的规格比较小，常用的规格范围为1/2～4英寸，按其不同的表面处理分镀锌和不镀锌两种。
这种玛钢管件，主要用于采暖，上下水管道和煤气管道上。
在工艺过程中，除需要经常拆卸的低压管道外，其他物料管道上很少使用。
2、压制弯头压制弯头，也称冲压弯头或无缝弯头，是用优质碳素钢、不锈耐酸钢和低合金钢无缝管等，在特制的模具内压制成型的。
其弯曲半径为公称直径的一倍半（R=1.5DN），在特殊场合下也可采用弯曲半径等于公称直径的弯头（R=1DN）。
其规格范围在DN20～600mm以内。
其壁厚范围与无缝钢管的表号一致。
压制弯头一般由专业制造厂或加工厂用标准无缝钢管冲压加工而成，出厂时弯头两端应加工好坡口。
3、冲压焊接弯头冲压焊接弯头，是采用板材经模具冲压成半块环形弯头，然后将两块半环弯头进行组对焊接成型。
其弯曲半径同无缝管弯头，规格范围为公称直径200mm以上。
4、焊接弯头焊接弯头，也称虾米腰或虾体弯头。
制作方法有两种：一种是在加工厂用钢板下料，切割后卷制焊接成型，多数用于钢板卷管的配套。
另一种是用管材下料，经组对焊接成型，其规格一般在200mm以上。
使用温度不能大于200℃，一般可在施工现场制作。
5、高压弯头高压弯头，是采用优质碳素钢或低合金钢锻造而成。
根据管道连接形式，弯头两端加工成螺纹或坡口，加工的精密度很高，要求管口螺纹与法兰口螺纹能紧密配套自由拧入并不得松动。
适用于压力22.0、32.0MPa的石油化工管道，常用规格范围为DN6～200mm。
2014-12-03管材根据制造工艺和材质的不同有很多品种。
按制造方法可分为：无缝钢管、有缝钢管和铸造管等。
按材质可分为：钢管、铸铁管、有色金属管和非金属管等。
一、常用钢管及其管件在给水、采暖、供热、燃气、压缩空气等管道系统中，常用的钢管有：低压流体输送用焊接钢管（水煤气输送钢管）、无缝钢管、螺旋缝电焊钢管、直缝卷制电焊钢管。
（一）低压流体输送用焊接钢管及其管件1、管材（1）管材材质通常是用普通碳素钢制造而成。
（2）管材的特征低压液体输送用焊接钢管的特征为：纵向有一条缝，其缝迹有的很明显，有的则不太明显。
（3）管材的分类按表面是否镀锌可分为镀锌钢管和不镀锌钢管两种。
镀锌钢管也叫白铁管，不镀锌钢管俗称黑铁管。
按管端是否带螺纹可分为带螺纹和不带螺纹的两种。
按管壁的厚度可分为普通管、加厚管和薄壁管三种。
（4）管材的适用场合在工业管道和水暖管道中，通常不使用薄壁管和加厚管，使用最多的是普通管。
这种管材主要用于工作压力、工作温度较低，管径不大（DN150以内）和要求不高的管道系统中。
例如室内给水、热水、采暖、燃气、压缩空气等管道系统。
2、管材、管件的规格表示低压流体输送用焊接钢管及其管件的直径以公称直径表示。
例如，白铁管的直径是25mm，表示为DN25。
3、管件低压流体输送用焊接钢管的管件，种类很多，常用的有如下几种。
活接头，用于需要拆装处的两根公称直径相同的管子的连接。
管箍：也叫管接头，束结，用于公称直径相同的两根管子的连接。
大小头，也叫异径管，用于连接两根公称直径不同的管子。
补心，也叫内外螺纹管接头，其作用与大小头相同。
丝堵，也叫管塞、外方堵头，用于堵塞管路，常与管接头、弯头、三通等内螺纹管件配合用。
外接头，也叫双头外螺丝，用于连接两根公称直径相同的内螺纹管件和阀门。
（二）无缝钢管及其管件1、管材（1）无缝钢管的分类按用途分为普通和专用两种。
普通无缝钢管较为常用。
按制造方法分为冷轧和热轧两种。
（2）无缝钢管的材质无缝钢管由普通碳素钢、优质碳素钢或低合金钢制造而成。
管道及管件的分类及作用管子分类方法很多，按材质分类可分为金属管、非金属管和钢衬非金属复合管。
非金属管主要有橡胶管、塑料管、石棉水泥管、石墨管、玻璃钢管等，非金属管的使用同金属管相比所占比例较小，而金属管在大多数石油化工装置中要占到全部工艺管道安装工程的百分之八十五以上。
1、焊接钢管焊接钢管，也称有缝钢管，一般由钢板或钢带卷焊而成。
按管材的表面处理形式：分为镀锌和不镀锌两种。
表面镀锌的发白色，又称为白铁管或镀锌钢管；表面不镀锌的即普通焊接钢管，也称为黑铁管。
镀锌焊接钢管，常用于输送介质要求比较洁净的管道，如生活用水、净化空气、仪表空气等；不镀锌的焊接钢管，可用于输送蒸汽、煤气、压缩空气和冷凝水等。
根据用户要求，焊接钢管在出厂时可分两种：一种是管端带螺纹的，另一种是管端不带螺纹的。
管端带螺纹的焊接钢管，每根管材长度为4～9m，不带螺纹的焊接钢管，每根管材长度为4～12m。
焊接钢管按管壁厚度不同：分为薄壁钢管、加厚钢管和普通钢管。
工艺管道上用量最多的是普通钢管，其试验压力为 2.0MPa。
加厚钢管的试验压力为3.0MPa。
焊接钢管的联接方法较多：有螺纹联接、法兰联接和焊接。
法兰联接中又分螺纹法兰联接和焊接法兰联接，焊接方法中又分为气焊和电弧焊。
常用焊接钢管的规格范围：为公称直径6～150mm2、无缝钢管无缝钢管，是工业管道中用量最大，品种规格最多的管材。
基本上分为：流体输送用无缝钢管和带有专用性的无缝钢管两大类。
前者是工艺管道常用的钢管，后者如锅炉专用钢管、裂化炉管和热交换器用钢管等。
按材质可分为：碳素无缝钢管、铬钼无缝钢管和不锈、耐酸无缝钢管。
按公称压力可分为：低压(0≤1.0MPa)、中压(1.0＜10MPa＝、高压(≥10MPa)三类。
工艺管道常用的是流体输送用无缝钢管分类：❶碳素无缝钢管常用的制造材质为10号、20号、16Mn钢。
其规格范围为：热轧外径φ32～630mm，冷拔外径φ6～200mm，单根管长度4～12m，容许操作温度为-40～450℃。
管件、法兰基础知识目录•管件的概念和作用•管件的分类•管件的固有特性•管件的型号•管件的规格•管件的生产流程简述•法兰•标记示例一、管件的概念和作用为了输送液体和气体，必须使用各种管道，管道中除直管道用钢管以外，还要用到各种管配件：1.管道拐弯时必须用弯头；2.管道变径时要用大小头，分叉时要用三通；3.管道接头与接头相连接时要用法兰（翻边）、管接头等；4.为达到开启输送介质的目的，还要用各种阀门；5.为减少热膨冷缩或频繁振动对管道系统的影响，还要用膨胀节；6.此外，在管路上，还有与各种仪器仪表相连接的各种接头、堵头等；7.一般的讲，在整条管线中，我们习惯将管道系统中除直管以外的其它配件统称为管配件；8.不过习惯地，我们将弯头、三通（四通）、大小头、管帽及各种管接头径称为管件，同时将法兰、阀门、膨胀节、管道支架等分别称呼。
二、管件的分类依据直管与管件焊接时的焊接方式不同，可将管件分为三大类：1.对焊类（BW)2.承插类（SW)3.螺纹类（TH）依据对焊管件表面是否带有焊缝，可将管件分为两大类：1.无缝管件2.焊接管件三、管件的类型代号A.弯头（elbow）外弧长度计算：（中心高+半径）*3.14/2中心高：通径*1.524B.三通（tees）C.四通（crosses）D.大小头/异径短接（Reducer short nipple）E.活结（union）F.管箍（coupling）G.管帽（cap）H.短接（short nipple）I.堵头/螺塞（plug）J.管座/支管台（olet）K.接头（Joints）L.翻边（stube end）五、管件的规格规格符号：DN-----米制单位管件的公称尺寸，为非测量值。
NPS-----英制单位管件的公称尺寸，为非测量值。
规格的数字基本代表的是管子流量孔的大小以下举例说明：无缝管件生产流程简述：焊接管件生产流程（哈弗法）简述：七、法兰•法兰类型代号•法兰密封面•标记及标记示例7.1法兰类型代号法兰类型代号法兰类型PL板式平焊法兰SO带颈平焊法兰WN带颈对焊法兰IF整体法兰SW承插焊法兰Th螺纹法兰PJ/SE对焊环松套法兰PJ/RJ平焊环松套法兰BL法兰盖BL(S)衬里法兰盖7.2法兰密封面密封面型式突面凹面凸面榫面槽面全平面环连接面代号RF FM M T G FF RJ7.3标记HG/T20592 法兰（或法兰盖）其中:b 为法兰类型代号。
水管管件分类
水管管件是指连接、控制、转向、支承、密封等水管系统中的元件。
根据不同的功能和用途，水管管件可以分为以下几类：
1. 弯头：弯头是用于改变水流方向的管件，一般有45度和90度两种，也有其他角度的弯头。
弯头的连接方式有焊接、螺纹和法兰连接等。
2. 管节：管节是连接两段水管的管件，一般有直通管节、三通管节和四通管节等，也有其他角度的管节。
管节的连接方式有焊接、螺纹和法兰连接等。
3. 法兰：法兰是连接管道和设备的重要元件，通常由两个平面法兰和一个密封垫组成，通过螺栓连接。
法兰的种类有很多，如板式法兰、对焊法兰、螺纹法兰、盲板法兰等。
4. 管帽：管帽是用于封闭管道的一种管件，通常用于管道维修或暂时关闭水流。
管帽的连接方式有焊接、螺纹和法兰连接等。
5. 管扣：管扣是用于连接管道和管道之间的一种管件，通常由两个卡箍和一个密封垫组成，通过螺栓连接。
管扣的种类有很多，如单扣卡箍、双扣卡箍、三扣卡箍等。
6. 泵阀：泵阀是用于控制水流的一种管件，包括隔膜泵、蝶阀、球阀、截止阀等。
泵阀的连接方式有焊接、螺纹和法兰连接等。
- 1 -。
管件的分类
1、接头类
刚性接头挠性接头内丝接头外丝接头内外丝接头单丝接头双丝接头丝扣接头平面游任阳丝游任阴丝游任内外牙游任仪表接头止阀接头压力表接头燃气表接头卡套式接头扩口式接头焊接接头承口接头快速接头气动快速接头液压快速接头异径直通管道减震器有边接头异径有边接头直接头翻边接头管束活接头半管接头旋转接头吹扫接头管道修补器补偿器哈夫节光面接头关节接头防盗接头可曲挠橡胶接头传力接头鞍型接头卡箍胶管接头格林接头外接头卫生级接头
2、弯头类
沟槽式弯头卡套式弯头对焊弯头承插弯头可曲挠橡胶弯头内牙弯头外牙弯头内外牙弯头带边弯头带座弯头异径弯头无缝弯头法兰弯头双承弯头卫生级弯头45°弯头180°
3、三通类
正三通异径三通斜三通 Y三通瓶型三通机械三通鞍形三通沟槽式三通对焊三通承插三通卡套三通内牙三通暖气专用三通内外牙三通螺纹三通外牙三通消音三通
顺水三通带边三通锻制三通无缝三通卫生级三通
4、四通类
正四通斜四通机械四通等径四通异径四通平面四通立体四通沟槽四通对焊四通丝扣四通承插四通无缝四通卫生级四通
5、异径管类
同心异径管偏心异径管沟槽式异径管卫生级异径管焊接异径管内螺束节螺纹异径管外螺束节高压异径管双承异径管
6、法兰类
沟槽式法兰平插法兰平焊法兰对焊法兰高径法兰
盲板法兰带颈法兰承插焊法兰卫生级法兰
7、弯管类
过桥弯管压力表弯管急弯弯管 U型弯管 S型弯管
8、管帽类
六角管帽圆管帽对焊管帽封头圆封头椭圆封头锥型封头无直边封头堵头丝堵快装
堵头闷盖盲片
9、管配件
六角卜申修补棒管卡
分水器管座
.密封垫片种类及其适用范围
各类机器设备尤其是各类压力容器、管道和阀门等广泛使用垫片密封结构。
最简单的垫片为平垫片，整个垫片为同一材料组成，作机械设备一般接合面的静密封，如减速箱的密封等。
理想的垫片结构应表层为塑性层，而内层为弹性体，塑性表面层保证密封而相互紧贴甚至嵌合，而内层允许补偿密封面的少许分离并在密封而上经常保持一定大小的压缩应力。
许多组合垫片的出现都是基于这一思路或稍有改型，但原理是一样的。
例如聚四氟乙烯（PTFE）具有塑性好，有优异的抗化学腐蚀性和较宽的工作温度范围（-190～250℃），广泛用于静密封平垫，但由于某种原因回弹性较差以及冷流倾向，限制了单纯的使用，采用组合结构可以克服这一弊端，一方面可以保护垫片免遭流
体介质的腐蚀或者避免食品、医药工业产品接触污染，另一方面改善了单纯用PTFE带来的回弹差及冷流问题。
石棉橡胶密封制品
我国石棉资源丰富，石棉经机械或化学处理可使其松解，充分松解的石棉纤维，抗拉强度较高表面积较大，吸附性能良好，不能燃烧，耐热性能好，最高安全使用温度为500～550℃，这个温度范围基本能满足工业工的需要，而且石棉价廉，其缺点是石棉粉尘对环境污染，对人体有危害，要注意环境保护。
石棉橡胶密封制品可分成以下3类：
①垫片类—使用在管道法兰和容器法兰上的板状和片状密封制品；
②垫圈类—使用在泵、阀、釜上的模压成型、密封制品；
③盘根类—使用在泵、阀、釜上的绳状和绒状密封制品。
石棉橡胶板是用石棉、橡胶、配合剂经辊压而成的管法兰、高压容器法兰及各种接触面所用的密封材料。
耐油石棉橡胶板是以石棉、耐油橡胶和配合剂为主要原料经辊压而成的管法兰、高压容器法兰及各种接触面所用的密封材料。
增强石棉橡胶板是由石棉橡胶板和一层或多层镀锌钢丝网（或不绣钢丝网）组成的。
一般分耐油增强板和高压增强板两。
钢丝网的层数与制品的厚度有关，一般地说凡制品厚度每增加1mm就应增加一层钢丝网、钢丝网应夹在石棉橡胶相应的二等分、三等分处，以增加拉伸强度，使之能耐高温和高压。
在温度和压力高的场合宜采用薄垫片。
薄垫片能起到金属垫片的作用，也可以说能起到“平面与平面”直接密封的作用，这时密封面的粗糙度和平整度应该很高。
增强石棉橡胶板厚度一般不超过3mm。
随着石油、化工、航空和国防等的发展。
高温高压和超高温高压设备、管理及高速、小体积、大功率发展机的出现，一般石棉橡胶板已不能满足需要，应具有耐高温、耐高压、耐油类、不燃、弹性好、能适应温度、压力的的较大波动等特征，并应具有较长的使用寿命和优良的密封性能。
因此，只有增强石棉橡胶板和下述的石棉钢片，缠绕式垫片等才能满足
各种法兰参考标准
•石油化工钢制管法兰 SH 3406 — 1996•美国 ASME 标准管法兰 ASME B16 . 47 — 1996•压力容器法兰
•机械行业标准法兰
铸铁法兰
•铜合金及复合法兰。
