制造芯片的硅晶体的原理和过程方法

芯片制造步骤芯片是现代电子技术的核心，它是由微小的晶体管、电容器、电阻器等元器件组成的集成电路，是各种电子设备的重要组成部分。

芯片制造是一项高度精密的工艺，需要经过多个步骤才能完成。

本文将介绍芯片制造的主要步骤。

1. 晶圆制备晶圆是芯片制造的基础，它是由单晶硅制成的圆形片状物。

晶圆的制备需要经过多个步骤，包括单晶硅的生长、切割、抛光等。

在生长单晶硅的过程中，需要将硅石加热至高温，使其熔化后再逐渐冷却，形成单晶硅。

然后将单晶硅切割成薄片，再进行抛光，使其表面光滑平整，以便后续的工艺步骤。

2. 晶圆清洗晶圆制备完成后，需要进行清洗，以去除表面的杂质和污染物。

清洗过程中使用的溶液通常是一种强酸或强碱，可以有效地去除表面的有机物和无机物。

清洗后的晶圆表面应该是干净的、光滑的，以便后续的工艺步骤。

3. 光刻光刻是芯片制造中最关键的步骤之一，它是将芯片上的电路图案转移到晶圆表面的过程。

在光刻过程中，需要使用一种称为光刻胶的物质，将电路图案转移到晶圆表面。

首先，在晶圆表面涂上一层光刻胶，然后使用光刻机将电路图案投射到光刻胶上。

光刻胶会在光的作用下发生化学反应，形成一层图案。

然后，使用化学溶液将未曝光的光刻胶去除，留下图案。

4. 蚀刻蚀刻是将晶圆表面未被光刻胶覆盖的部分去除的过程。

在蚀刻过程中，需要使用一种称为蚀刻液的物质，将晶圆表面未被光刻胶覆盖的部分去除。

蚀刻液通常是一种强酸或强碱，可以将晶圆表面的材料蚀刻掉。

蚀刻后，留下的是光刻胶保护的电路图案。

5. 金属沉积金属沉积是将金属沉积在晶圆表面的过程。

在芯片制造中，需要使用金属来制作电路的导线和连接器。

金属沉积通常使用一种称为化学气相沉积（CVD）的技术，将金属蒸发在晶圆表面，形成一层薄膜。

然后，使用化学溶液将未被光刻胶保护的金属薄膜去除，留下电路图案中的金属导线和连接器。

6. 封装测试封装测试是将芯片封装成电子器件，并进行测试的过程。

在封装测试过程中，需要将芯片封装在一个外壳中，并连接上电路板和其他电子元件。

单晶硅的工艺流程
单晶硅是一种非常重要的半导体材料，广泛用于制造太阳能电池、集成电路等高科技产品中。

下面将介绍单晶硅的工艺流程。

单晶硅的制备主要分为以下几个步骤：
1. 矽源材料准备：以石英为主要原料，经过破碎、洗涤等工艺处理，得到高纯度的二氧化硅（SiO2）粉末。

2. 熔融石英：将高纯度二氧化硅粉末与硼酸、陶瓷颗粒等添加剂混合，装入石英坩埚中，通过高温熔化形成熔池。

3. 制取单晶种子：在石英坩埚上方的熔池表面，引入单晶硅种子棒。

种子棒通过旋转和升降动作，让熔池中的熔液附着在棒上，形成单晶硅颗粒。

4. 拉扩晶体：通过旋转、升降等运动，将单晶硅颗粒逐渐拉伸并扩展成一根完整的晶体。

在这个过程中，需要控制温度、引入定向凝固等技术，以保证晶体的纯度和结构完整性。

5. 切割晶体：将拉扩出的单晶硅晶体切割成片，通常使用金刚石锯片进行切割。

切割后的晶片称为硅片。

6. 表面处理：将硅片进行表面处理，通常使用化学气相沉积（CVD）等技术，对表面进行清洁、极细加工等处理，以便
后续工序的制造需要。

7. 清洗和检测：对硅片进行严格的清洗和检测，确保硅片的质量和性能指标符合要求。

涉及的检测项目包括晶格缺陷、杂质浓度、电阻率、表面平整度等。

8. 制作器件：根据具体需求，将硅片制作成太阳能电池、集成电路等不同的器件。

这些器件的制作过程包括光刻法、离子注入、扩散等工艺步骤，具体流程根据不同的器件类型而有所不同。

以上就是单晶硅的主要工艺流程。

通过以上工艺步骤的连续进行，我们可以得到高质量的单晶硅材料，并在此基础上制造出各种半导体器件，推动信息技术、能源等领域的发展进步。

单晶硅生产工艺流程原理单晶硅是一种重要的半导体材料，广泛应用于电子器件制造中，特别是在集成电路行业中扮演着关键角色。

单晶硅的制备是一个复杂而精细的工艺过程，需要经过多个步骤才能获得高纯度的单晶硅材料。

下面将介绍单晶硅的生产工艺流程原理。

原料准备单晶硅的生产过程以硅矿石为主要原料。

首先需要将硅矿石经过多道精炼工艺，去除杂质，得到高纯度的硅原料。

这些原料经过淬火、压制等处理后，形成硅棒的初始坯料。

制备硅棒制备硅棒是单晶硅生产的第一步，该过程采用Czochralski法（简称CZ法）或区熔法（简称FZ法）等方法。

在CZ法中，将初始坯料放入石英坩埚中，加热至高温熔化。

然后，在控制的条件下，缓慢降温并用旋转晶稳定法拉出硅棒。

晶棒切割硅棒制备完成后，需要将硅棒切割成薄片，常用的方法是采用金刚石线锯或者线切割机。

这一步骤旨在减小硅片的厚度，方便后续加工。

晶片处理切割后的硅片需要经过多道化学和物理处理，以去除表面杂质和缺陷。

包括去除氧化层、清洗、抛光等工艺，以确保硅片的表面光洁度和纯净度。

晶片生长经过处理后的硅片用作单晶硅的生长基板。

在生长炉中，将硅片加热至高温，通过控制炉内气氛和温度，使硅片逐渐生长为单晶体。

这一步骤需要高度精密的操作和控制，以确保单晶硅的质量和纯度。

晶片切割生长完成后的单晶硅坯料需要进行切割，以得到符合尺寸要求的硅片。

切割方法包括金刚石刀切割、线切割等，确保硅片的准确尺寸和表面光洁度。

清洗和包装最后一步是对切割后的硅片进行清洗和包装。

在超纯水和化学溶剂中清洗硅片表面，去除残留的杂质和可溶性物质，然后精密包装，避免受到环境污染和损坏。

通过以上几个关键步骤，单晶硅的生产工艺流程得以完整实现。

每一个步骤都需要高度精密的操作和控制，以确保最终生产出高纯度、高质量的单晶硅材料，以满足电子器件制造的需求。

单晶硅的生产工艺虽然复杂，但正是这一系列精细工艺的完美结合，才使得单晶硅成为半导体产业中不可或缺的重要材料。

碳化硅芯片的制作工艺流程碳化硅（Silicon Carbide, SiC）是一种新型的半导体材料，具有优异的热导率、电导率和耐高温性能，广泛应用于高功率与高频率电子器件的制造。

下面将介绍碳化硅芯片的制作工艺流程，并对各个步骤进行详细描述。

1. 基片选择与准备首先需要选择一种适合的碳化硅基片，一般选择4H-SiC和6H-SiC两种主要的多晶类型。

然后对基片进行表面处理，包括去除基片表面的杂质与氧化层，以及平整化基片表面。

2. 沉积氮化硅层为了减少基片表面的缺陷，并保护基片在后续步骤中不被污染，需要在基片上沉积一层薄的氮化硅（SiN）层。

氮化硅层可以通过低压化学气相沉积（LPCVD）或等离子体增强化学气相沉积（PECVD）等方法得到。

3. 生长SiC薄膜在氮化硅层上，使用化学气相沉积（CVD）或者分子束外延（MBE）等方法，在基片上生长出一层薄的碳化硅膜。

在生长SiC薄膜的过程中，可以通过控制温度和气氛成分来调节薄膜的晶型和厚度。

4. 制作器件图案在SiC薄膜上，使用光刻技术和化学腐蚀法，按照设计要求制作出器件图案。

首先，在薄膜上覆盖一层感光胶，并曝光处理。

然后，通过显影和腐蚀，去除未曝光的胶层和相应的碳化硅薄膜，得到所需的器件图案。

5. 清洗与除胶经过刻蚀后，需要对样品进行清洗，去除残留的光刻胶和腐蚀产物。

一般使用有机溶剂和酸碱等清洗液进行浸泡和超声清洗，确保样品表面干净。

6. 金属电极沉积根据设计要求，在样品上部署金属电极。

通过物理气相沉积（PVD）、磁控溅射等方法，在芯片表面沉积金属层，并使用光刻与刻蚀技术将金属层剥离形成所需的电极。

7. 退火处理退火是为了消除在制作过程中产生的缺陷和应力，提高晶体的质量。

通过高温退火，可以修复晶体中的位错和氮气等缺陷，并改善材料的晶体结构和电学性能。

8. 测试与封装制作完成的碳化硅芯片需要进行电性能测试和可靠性测试。

测试包括器件的电流–电压特性、频率特性以及热特性等。

单晶硅生产工艺流程
单晶硅是一种重要的半导体材料，广泛应用于电子行业。

其生产工艺是一个复杂而精细的过程，需要经过多个环节才能获得高纯度的单晶硅材料。

下面将介绍单晶硅生产的工艺流程。

原料准备
单晶硅的生产原料主要是二氧化硅，通常以石英砂为主要原料。

石英砂经过粉碎、洗选等处理，去除杂质后，形成符合生产要求的二氧化硅供应原料。

熔融
原料经过混合后，放入熔炉中进行熔融处理。

熔炉内部温度高达数千摄氏度，使得原料熔化成液态。

在熔融的过程中，通过控制温度和熔体的流动速度，可以使杂质被分离出去，从而提高单晶硅的纯度。

晶体生长
熔融的单晶硅液在适当的条件下，通过晶体生长技术，可以形成单晶硅晶体。

晶体生长的过程中需要控制温度和其他参数，使得晶体的结构均匀，避免晶体内部出现缺陷。

检测与加工
生长出的单晶硅晶体需要经过严格的检测，以确保其纯度和结构符合要求。

通过X 射线衍射、电子显微镜等技术对单晶硅进行检测。

在检测合格后，对单晶硅晶体进行切割、抛光等加工处理，将其制成符合要求的单晶硅晶片。

清洗与包装
最后，制成的单晶硅晶片需要进行清洗处理，去除表面的杂质和污垢。

清洗后的单晶硅晶片被包装，以便运输和使用。

包装过程需要保证环境清洁，避免再次污染单晶硅晶片。

总的来说，单晶硅的生产工艺流程包括原料准备、熔融、晶体生长、检测与加工、清洗与包装等多个环节。

每个环节都需要严格控制，以确保最终产出的单晶硅具有高纯度和良好的结晶质量，满足电子行业对材料的要求。

单晶硅的制备过程将科技和工艺结合起来，体现了人类对材料制备工艺的不断探索和创新。

硅片制造工艺流程一、引言硅片是集成电路制造中的重要材料，它是制造芯片的基础。

本文将详细介绍硅片制造的工艺流程，包括硅片的原材料、制备方法以及后续的加工步骤。

二、硅片制造的原材料硅片的主要原材料是硅石，它是一种含有高纯度硅的矿石。

硅石经过破碎、磨粉和洗涤等处理，得到高纯度的硅粉。

硅粉中的杂质经过化学处理和高温热解去除，最终得到高纯度的硅。

三、硅片制备方法硅片的制备主要有以下几个步骤：3.1 溅射法溅射法是一种常用的制备硅片的方法。

它使用高纯度的硅靶作为溅射材料，在真空环境中进行溅射沉积。

通过控制沉积温度、气压和靶材的纯度等参数，可以得到高质量的硅片。

3.2 Czochralski法Czochralski法是一种通过熔融硅制备硅片的方法。

首先将高纯度硅加热至熔点，然后将单晶硅籽晶放入熔池中，慢慢拉出并旋转晶体，在晶体表面形成一层均匀厚度的硅片。

3.3 浮基法浮基法是一种制备大尺寸硅片的方法。

它使用硅溶液在液面上浮起并结晶，最终形成硅片。

浮基法可以制备出较大尺寸的硅片，但是需要保证溶液的纯度和稳定性。

四、硅片的加工步骤硅片制备完成后，需要进行一系列的加工步骤，以得到最终的芯片。

4.1 切割硅片首先需要根据芯片尺寸的要求进行切割。

常用的切割方法有钻石切割和线锯切割。

通过控制刀具的速度和切割厚度，可以得到理想尺寸的硅片。

4.2 清洗切割后的硅片需要进行清洗，以去除切割时产生的杂质和残留物。

清洗过程中使用酸碱溶液和超纯水进行循环清洗，确保硅片的表面洁净。

4.3 抛光清洗后的硅片表面可能存在微小的凸起或缺陷，需要进行抛光处理。

抛光可以通过机械抛光或化学机械抛光来实现，使硅片表面变得光滑均匀。

4.4 贴膜抛光后的硅片需要进行保护贴膜。

贴膜可以防止硅片表面受到污染和损伤，同时也有助于提高硅片的光学性能和化学稳定性。

4.5 检验最后，对贴膜后的硅片进行质量检验。

检验包括外观质量、尺寸精度和表面平整度等方面的检查，以确保硅片满足要求。

半导体芯片生产工艺流程第一步：晶圆制备晶圆是半导体芯片的基板，通常由硅材料制成。

晶圆的制备包括以下步骤：1.片源选取：从整片的硅材料中选取出纯度较高的区域，作为晶圆的片源。

2.切割：将选定的片源切割成薄片，通常每片厚度约为0.7毫米。

3.扩散：在晶圆表面通过高温扩散将杂质元素掺入硅材料中，以改变硅的导电性能。

4.清洗：使用化学方法对晶圆进行清洗，以去除表面的杂质和污染物。

第二步：芯片制造在晶圆上制造半导体芯片的过程称为前向工艺，包括以下主要步骤：1.硅酸化：在晶圆表面涂覆一层薄的二氧化硅（SiO2）膜，用于保护晶圆表面和隔离电路部件。

2.光刻：通过将光线投射到晶圆上，将设计好的电路图案转移到光刻胶上，形成掩膜图案。

3.电离注入：使用高能离子注入设备将杂质元素注入到晶圆中，以改变硅的特性，形成PN结等半导体电路元件。

4.氧化：将晶圆加热至高温，并与氧气反应，使表面生成二氧化硅（SiO2）绝缘层，用于隔离电路元件。

5.金属沉积：通过物理或化学方法在晶圆上沉积金属层，用于形成电路的导线和连接。

6.蚀刻：使用化学溶液腐蚀晶圆表面的非金属部分，以形成电路图案。

7.清洗和检测：对制造好的芯片进行清洗和检测，以排除可能存在的缺陷和故障。

第三步：封装测试芯片制造完成后，需要进行封装和测试，以形成最终的可供使用的芯片产品。

封装测试的主要步骤包括：1.封装：将制造好的芯片放置在塑料或陶瓷封装体中，并使用焊接或线缝将芯片与封装体连接起来。

2.金线键合：使用金线将芯片的引脚与封装体上的引脚连接起来，以形成电路的连接。

3.制卡：将封装好的芯片焊接到载板上，形成芯片模块。

4.测试：对封装好的芯片进行功能测试、可靠性测试和性能测试，以确保芯片的质量和性能达到设计要求。

5.修补和排序：对测试后出现的故障芯片进行修补或淘汰，将合格芯片分组进行分类和排序。

以上就是半导体芯片生产工艺流程的主要步骤，每个步骤都需要精密的设备和技术来完成。

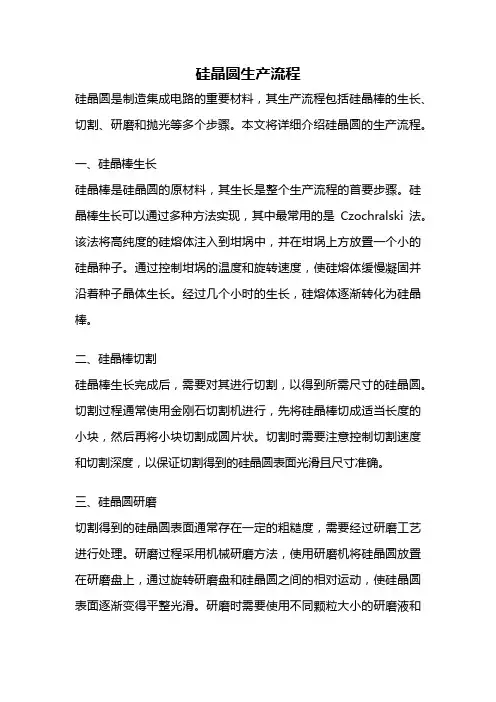

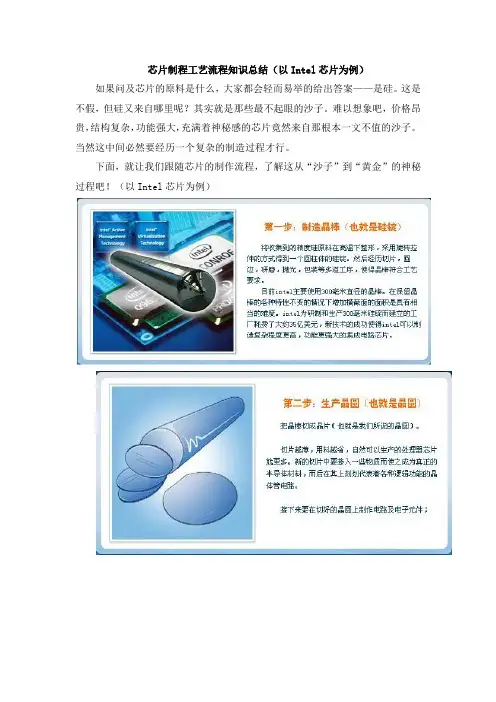

硅晶圆生产流程硅晶圆是制造集成电路的重要材料，其生产流程包括硅晶棒的生长、切割、研磨和抛光等多个步骤。

本文将详细介绍硅晶圆的生产流程。

一、硅晶棒生长硅晶棒是硅晶圆的原材料，其生长是整个生产流程的首要步骤。

硅晶棒生长可以通过多种方法实现，其中最常用的是Czochralski法。

该法将高纯度的硅熔体注入到坩埚中，并在坩埚上方放置一个小的硅晶种子。

通过控制坩埚的温度和旋转速度，使硅熔体缓慢凝固并沿着种子晶体生长。

经过几个小时的生长，硅熔体逐渐转化为硅晶棒。

二、硅晶棒切割硅晶棒生长完成后，需要对其进行切割，以得到所需尺寸的硅晶圆。

切割过程通常使用金刚石切割机进行，先将硅晶棒切成适当长度的小块，然后再将小块切割成圆片状。

切割时需要注意控制切割速度和切割深度，以保证切割得到的硅晶圆表面光滑且尺寸准确。

三、硅晶圆研磨切割得到的硅晶圆表面通常存在一定的粗糙度，需要经过研磨工艺进行处理。

研磨过程采用机械研磨方法，使用研磨机将硅晶圆放置在研磨盘上，通过旋转研磨盘和硅晶圆之间的相对运动，使硅晶圆表面逐渐变得平整光滑。

研磨时需要使用不同颗粒大小的研磨液和研磨盘，以逐步减小表面的粗糙度。

四、硅晶圆抛光研磨后的硅晶圆表面仍然存在微小的缺陷和不均匀性，因此需要进行抛光处理。

抛光工艺使用抛光机进行，将硅晶圆放置在旋转的抛光盘上，通过抛光盘与硅晶圆之间的相对运动，利用抛光液中的颗粒将硅晶圆表面的缺陷逐步去除。

抛光过程需要控制抛光时间和压力，以确保硅晶圆表面的光洁度和平整度满足要求。

五、其他工艺步骤硅晶圆生产流程中还包括其他一些重要的工艺步骤。

例如，对硅晶圆进行清洗，以去除表面的污染物；进行薄膜沉积，以在硅晶圆表面形成所需的电子器件结构；进行光刻，以在硅晶圆表面形成微细的图案。

这些工艺步骤在整个生产流程中起到关键作用，直接影响硅晶圆的性能和质量。

硅晶圆的生产流程包括硅晶棒的生长、切割、研磨和抛光等多个步骤。

每个步骤都需要严格控制工艺参数，以确保生产出符合要求的硅晶圆。

制造芯片的硅晶体的原理和过程方法1.原理：硅晶体的制备过程主要包括以下几个步骤：硅原料的准备、硅材料的纯化、晶体生长、切割和研磨、晶圆的制备等。

其中，硅材料的纯化和晶体生长是最关键的步骤。

2.过程方法：（1）硅材料的纯化：硅材料通常从硅矿石中提取，然后进行精炼和纯化处理。

硅材料的纯化过程包括冶炼、晶化、化学纯化等步骤。

首先，将硅矿石与碳进行反应，生成金属硅。

然后，将金属硅进行熔融，再通过向溶液中通入氩气等气体的方式使其结晶成硅晶体。

最后，通过多次的化学纯化处理，去除杂质，使硅材料达到半导体级别的纯度。

（2）晶体生长：硅材料的纯化后，采用Czochralski（CZ）法或者背面挤出（Float Zone）法进行晶体生长。

CZ法是最常用的晶体生长方法，其原理是在熔融硅材料中加入掺杂剂，然后从熔池中拉取硅杆，通过温度控制和拉伸速度来控制晶体的生长。

背面挤出法则是将熔融硅材料通过向上挤压的方式进行晶体生长。

（3）切割和研磨：晶体生长完成后，将硅材料切割成薄片，即晶圆。

切割过程使用特殊的刀具，确保切割的晶圆表面平整。

然后，使用化学机械研磨方法对晶圆的表面进行平整处理，以去除表面上的缺陷和减小粗糙度。

（4）晶圆的制备：切割和研磨后的晶圆需要进行清洗和处理。

清洗过程主要是将晶圆表面的杂质和污染物去除，以保证晶圆的纯净度。

然后，使用蚀刻、薄膜沉积等工艺技术，制备出所需的硅片结构。

以上是制造芯片硅晶体的主要原理和过程方法。

当然，芯片制造的工艺远不止这些，还包括刻蚀、光刻、沉积、扩散等步骤，这些步骤都是为了构建出精密的电路结构和元件，并最终形成各种功用的集成电路。

晶体硅生产的工艺流程详解晶体硅生产的工艺流程详解硅材料是当前最重要的半导材料，目前常用的太阳能电池是硅电池。

单质硅是比较活泼的一种非金属元素，它能和96种稳定元素中的64种元素形成化合物。

硅的主要用途是取决于它的半导性。

晶体硅包括单晶硅和多晶硅，晶体硅的制备方法大致是先用碳还原SiO2成为Si，用HCl反应再提纯获得更高纯度多晶硅，单晶硅的制法通常是先制得多晶硅或无定形硅，然后用直拉法或悬浮区熔法从熔体中生长出棒状单晶硅。

硅的单晶体。

具有基本完整的点阵结构的晶体。

用于制造太阳能电池的多晶硅纯度要求达到99.9999％。

晶体硅生产一般工艺流程⑴ 清洗清洗的目的：1去除硅片表面的机械损伤层。

2对硅片的表面进行凹凸面(金字塔绒面)处理,增加光在太阳电池片表面的折射次数,利于太阳能电池片对光的吸收,以达到电池片对太阳能价值的最大利用率。

3清除表面硅酸钠、氧化物、油污以及金属离子杂质。

化学清理原理：HF去除硅片表面氧化层：HCl去除硅片表面金属杂质：盐酸具有酸和络合剂的双重作用，氯离子能与溶解片子表面可能沾污的杂质，铝、镁等活泼金属及其它氧化物。

但不能溶解铜、银、金等不活泼的金属以及二氧化硅等难溶物质。

安全提示：NaOH、HCl、HF都是强腐蚀性的化学药品，其固体颗粒、溶液、蒸汽会伤害到人的皮肤、眼睛、呼吸道，所以操作人员要按照规定穿戴防护服、防护面具、防护眼镜、长袖胶皮手套。

一旦有化学试剂伤害了员工的身体，马上用纯水冲洗30分钟，送医院就医。

⑵制绒制绒的目的：减少光的反射率，提高短路电流(Isc)，最终提高电池的光电转换效率。

制绒的原理利用低浓度碱溶液对晶体硅在不同晶体取向上具有不同腐蚀速率的各向异性腐蚀特性，在硅片表面腐蚀形成角锥体密布的表面形貌，就称为表面织构化。

角锥体四面全是由〈111〉面包围形成。

反应为：Si+2NaOH+H2O →Na2SiO3 +2H2 ↑影响绒面的因素：NaOH浓度无水乙醇或异丙醇浓度制绒槽内硅酸钠的累计量制绒腐蚀的温度制绒腐蚀时间的长短槽体密封程度、乙醇或异丙醇的挥发程度⑶扩散扩散的目的：在p型晶体硅上进行N型扩散，形成PN结，它是半导体器件工作的“心脏”;扩散方法：1.三氯氧磷(POCl3)液态源扩散2.喷涂磷酸水溶液后链式扩散3.丝网印刷磷浆料后链式扩散POCl3磷扩散原理：1. POCl3在高温下(>600℃)分解生成五氯化磷(PCl5)和五氧化二磷(P2O5)，其反应式如下：2.生成的P2O5在扩散温度下与硅反应，生成二氧化硅(SiO2)和磷原子，其反应式如下：3由上面反应式可以看出，POCl3热分解时，如果没有外来的氧(O2)参与其分解是不充分的，生成的PCl5是不易分解的，并且对硅有腐蚀作用，破坏硅片的表面状态。

硅片沿着晶向解理全文共四篇示例，供读者参考第一篇示例：硅片是集成电路制造中使用最广泛的材料之一，其制备过程中的质量和性能直接影响到芯片的稳定性和性能。

硅片的晶向解理是制备过程中的一个重要环节，其质量决定了硅片的表面质量、晶格结构以及电性能。

硅片是由一种名为硅的半导体材料制成的，它是自然界中丰富的元素之一，同时也是制造芯片的主要材料之一。

硅片从矿石中提取出来后，经过一系列的精炼和加工过程，最终形成薄薄的片状结构。

在芯片制备过程中，硅片的晶向解理是一个至关重要的步骤，它决定了硅片的结晶质量和电学性能。

硅片的结晶方向可以分为晶向和非晶向两种。

晶向结晶是指硅片沿着晶格的主要生长方向形成的结晶，其晶格结构比较完整，晶界较少，具有良好的电学性能和热传导性能。

而非晶向结晶指的是硅片在生长过程中晶格方向错乱，晶界较多，电性能和热传导性能较差。

制备硅片沿着晶向解理的过程主要包括以下几个步骤：生长晶圆、切割硅片、退火、择优硅片、薄片加工等。

在生长晶圆过程中，要选用高纯度的硅材料，并采用适当的生长方法，保证硅片沿着晶向生长。

在切割硅片时，要选择合适的刀具和角度，以确保切割面与晶向垂直，避免损伤晶格结构。

退火是指在高温下对硅片进行处理，消除杂质和缺陷，提高硅片的晶格结构完整性。

择优硅片是指在薄片制备过程中，选择质量最好的硅片进行加工，确保最终产品质量。

薄片加工是指将硅片制成薄薄的薄片，通常要经过化学机械抛光等加工工艺。

第二篇示例：硅片是半导体行业中最重要的材料之一，其制备过程中的晶向解理技术对于硅片的质量和性能起着至关重要的作用。

硅片是一种晶体结构的材料，其晶格结构会对其物理性质和电学性能产生影响。

硅片沿着晶向解理可以使晶格方向对称，从而提高硅片的性能和稳定性。

硅片的制备过程中，晶向解理是一个重要的步骤。

通过控制硅片的结晶方向和晶粒的大小，可以改善硅片的光学和电学性能。

硅片沿着晶向解理是一种微细加工技术，利用化学腐蚀或机械切割的方法将硅片沿着晶向裂解成薄片，从而获得特定方向的硅片。

硅芯片制造的生产流程硅芯片制造的生产流程是一个极其复杂和精细的过程，涉及到多个工序和环节。

下面将具体介绍硅芯片的制造过程。

首先是晶圆制备。

晶圆是硅芯片的基础材料，它是直径约30厘米的圆片，由高纯度的多晶硅材料制成。

晶圆制备包括多个步骤，首先是将多晶硅砧板锯割成厚度约0.7毫米的圆片，然后通过机械和化学研磨将其加工成光滑平坦的表面。

最后，将晶圆经过酸洗等处理，去除表面的杂质和氧化物。

接下来是沉积层制备。

硅芯片通常由多个层次的材料组成，其中的导电线路和绝缘层需要通过沉积层制备。

沉积层制备使用化学气相沉积（CVD）技术，通过将气体在晶圆上化学反应沉积出特定材料的薄膜。

例如，将二氧化硅气体的反应沉积在晶圆上，形成绝缘层。

然后是光刻。

光刻是将芯片设计的图案转移到晶圆上的关键步骤。

首先，在晶圆表面涂覆光刻胶，然后使用特制的光刻机，通过将紫外线或激光束照射在光刻胶上，使其发生化学反应。

然后使用特定的化学物质，将未照射到的光刻胶去除，形成芯片设计的图案。

接下来是腐蚀和刻蚀。

腐蚀和刻蚀是为了将暴露在光刻胶之外的部分材料去除，以形成电路结构。

腐蚀和刻蚀分为湿法和干法两种方式。

湿法腐蚀和刻蚀使用特定的溶液，通过化学反应将暴露的材料溶解掉。

干法腐蚀和刻蚀使用离子束或等离子体，通过氧化物化学反应或物理燕尾来去除材料。

然后是离子注入。

离子注入是为了改变硅晶圆的导电性能。

在离子注入过程中，将高能量离子注入到晶圆表面，形成特定的杂质浓度分布。

这可以改变晶圆的导电性能，例如形成PN结构。

最后是热处理。

热处理是为了完成硅芯片的性能优化和封装。

在热处理过程中，将晶圆加热到高温，以使化学和物理反应发生。

这包括晶圆退火，杂质扩散，氧化和生长薄膜。

在所有步骤完成后，还需要对芯片进行切割和封装。

晶圆会被分成多个单独的芯片，然后通过焊接等技术将芯片连接到封装器件中。

封装器件提供保护和连接芯片的功能，使其可以连接到电路板和其他设备中。

总的来说，硅芯片制造的生产流程非常繁琐和复杂。

制作碳化硅芯片的工艺流程制作碳化硅芯片的工艺流程碳化硅（Silicon Carbide，SiC）是一种重要的半导体材料，具有优异的性能和广泛的应用领域。

制作碳化硅芯片的工艺流程在材料选择、加工技术和设备要求等方面与传统的硅芯片有所不同。

本文将深入探讨制作碳化硅芯片的工艺流程，并分享对这一主题的观点和理解。

一、材料选择制作碳化硅芯片的首要步骤是选择合适的材料。

碳化硅具有较高的热导率、宽的能隙、高的击穿电场强度和优异的耐高温性能，因此是制作高功率和高温度应用的理想材料。

常见的碳化硅晶体结构有4H-SiC 和6H-SiC，选择适当的结构取决于特定的应用需求。

二、晶体生长碳化硅芯片的制作过程始于晶体的生长。

晶体生长技术有多种，包括物理气相沉积（Physical Vapor Deposition，PVD）、化学气相沉积（Chemical Vapor Deposition，CVD）和溶液生长等。

其中，CVD 是最常用的方法，可以实现高质量、大尺寸的碳化硅晶体生长。

在碳化硅晶体生长过程中，可以通过控制温度、气体流量和反应时间等参数，调节晶体的取向、晶格缺陷和原子组分。

晶体生长质量对于后续工艺和器件性能具有重要影响，因此需要仔细优化每个步骤。

三、晶片切割晶体生长完成后，需要将晶体切割成所需尺寸的晶片。

碳化硅晶体的硬度较高，常用的切割方法有线锯切割和磨割切割等。

线锯切割速度快、成本低，但晶片表面质量相对较差；磨割切割则可以获得较好的表面平整度和精度，但成本较高。

根据不同的需求，选择合适的切割方法进行。

四、晶片处理晶片切割后，需要进行一系列的处理步骤来提高晶片的物理和电学性能。

常见的处理方法包括抛光、化学机械抛光（Chemical Mechanical Polishing，CMP）和氧化等。

抛光是为了获得平整光滑的表面，提高晶片的质量。

化学机械抛光则可以进一步改善表面粗糙度和平坦度。

氧化是一种常用的处理方法，可用于形成电场控制区域或保护表面。

芯片加工过程介绍
芯片加工过程是指利用半导体制造技术将电子器件制作在硅片（也称为芯片）上的过程。

这个过程涉及到多个步骤，包括：
1. 单晶硅棒制备：从硅矿中提取硅元素，通过多个加工步骤制备成单晶硅棒。

2. 晶圆生长：通过将单晶硅棒加热至高温，在高温中使晶体生长成圆形晶片，称为晶圆。

3. 晶圆清洗：用化学溶液和超声波对晶圆进行清洗。

4. 芯片图案制作：使用光刻技术将电路图案投射到晶圆表面，并用化学腐蚀方法将要素除去，在晶圆表面留下芯片电路。

5. 掺杂和扩散：掺入杂质，如硼和磷，以改变材料的电学性质，如电导率和电阻率。

6. 金属沉积：将金属沉积到晶圆上形成导线、接触器和电极等结构。

7. 封装：将芯片安装在塑料或陶瓷等外壳中，以保护芯片并提供连接芯片的外部引脚。

以上是一些主要的步骤，整个芯片加工过程非常复杂，需要高度的技术掌握和质量控制。
