南方电网培训_南瑞继保试题及答案

继电保护面试简答题1、电力系统对继电保护的基本性能要求是什么？最重若是什么性能？答：可靠性、选择性、快速性、矫捷性。

最重若是可靠性2、电力系统振荡和短路的差异是什么？答：（ 1）振荡时系统各点的电压和电流值均作往来摇动，而短路电流、电压是突变的。

振荡时电流、电压值变化速度较慢，而短路时电流、电压值突然变化量很大。

（ 2）振荡时系统任何一点电压和电流之间的相位角都随功角的变化而变化；而短路时，电流和电压之间的相位角是基本不变的。

3、电力系统振荡时，对继电保护装置有哪些影响？哪些保护装置不受影响？答：主要对电流继电器和阻抗继电器有影响。

原理上不受振荡影响的保护是差动保护。

4、我国电力系统中性点接地方式有几种？答：中性点直接接地方式、中性点经消弧线圈接地和中性点不接地方式三种。

5、什么是电力系统静态牢固、暂态牢固？答：静态牢固性是指电力系统碰到小搅乱后，不发生非周期性的失步，自动恢复到初步运行状态的能力。

暂态牢固是指电力系统碰到大搅乱后，各同步电机保持同步运行并过渡到新的或恢复到原来牢固运行方式的能力。

6、提高电力系统暂态牢固性的措施有哪些？答：快速切除故障和应用自动重合闸装置；提高发电机输出的电磁功率（强行励磁、电气制动、变压器中性点经小电阻接地）；减小原动机输出的机械功率；系统失去牢固后采用合理的措施（设置解列点、再同步）。

7、试解析接地故障时，零序电流和零序电压的关系。

答：重点察看的是零序电压源在故障点，零序电流从故障点流向母线，故在母线测量到的零序电压和零序电流的角度为（ 180- 零序阻抗角）8、什么情况下单相接地故障电流大于三相短路电流？答：故障点零序综合阻抗小于正序综合阻抗时，单相接地故障电流大于三相短路电流。

9、什么情况下两相接地故障的零序电流大于单相接地故障的零序电流？10、答：故障点零序综合阻抗小于正序综合阻抗时，两相接地故障的零序电流大于单相接地故障的零序电流11、请画出Y。

/Y接线变压器的零序等值电路。

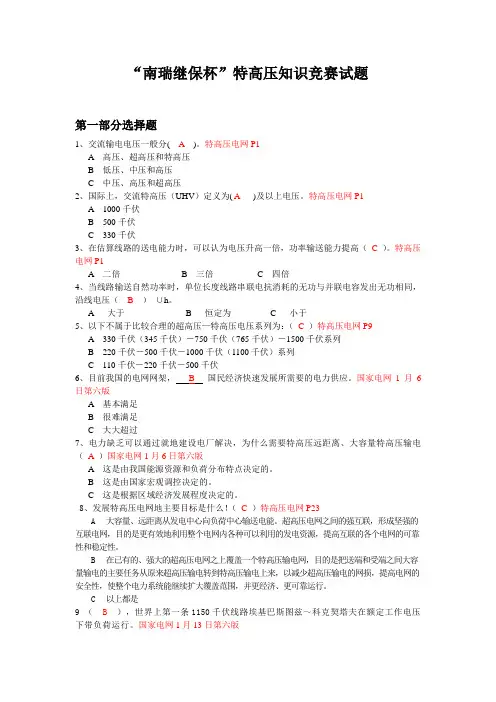

“南瑞继保杯”特高压知识竞赛试题第一部分选择题1、交流输电电压一般分( A )。

特高压电网P1A 高压、超高压和特高压B 低压、中压和高压C 中压、高压和超高压2、国际上，交流特高压（UHV）定义为( A)及以上电压。

特高压电网P1A 1000千伏B 500千伏C 330千伏3、在估算线路的送电能力时，可以认为电压升高一倍，功率输送能力提高（C）。

特高压电网P1A 二倍B 三倍C 四倍4、当线路输送自然功率时，单位长度线路串联电抗消耗的无功与并联电容发出无功相同，沿线电压（B）∪h。

A 大于B 恒定为C 小于5、以下不属于比较合理的超高压—特高压电压系列为：（C）特高压电网P9A 330千伏（345千伏）－750千伏（765千伏）－1500千伏系列B 220千伏－500千伏－1000千伏（1100千伏）系列C 110千伏－220千伏－500千伏6、目前我国的电网网架，B国民经济快速发展所需要的电力供应。

国家电网1月6日第六版A 基本满足B 很难满足C 大大超过7、电力缺乏可以通过就地建设电厂解决，为什么需要特高压远距离、大容量特高压输电（A）国家电网1月6日第六版A 这是由我国能源资源和负荷分布特点决定的。

B 这是由国家宏观调控决定的。

C 这是根据区域经济发展程度决定的。

8、发展特高压电网地主要目标是什么！（C）特高压电网P23A 大容量、远距离从发电中心向负荷中心输送电能。

超高压电网之间的强互联，形成坚强的互联电网，目的是更有效地利用整个电网内各种可以利用的发电资源，提高互联的各个电网的可靠性和稳定性。

B 在已有的、强大的超高压电网之上覆盖一个特高压输电网，目的是把送端和受端之间大容量输电的主要任务从原来超高压输电转到特高压输电上来，以减少超高压输电的网损，提高电网的安全性，使整个电力系统能继续扩大覆盖范围，并更经济、更可靠运行。

C 以上都是9 （B），世界上第一条1150千伏线路埃基巴斯图兹～科克契塔夫在额定工作电压下带负荷运行。

南方电网考试题库及答案一、选择题1. 以下哪项是南方电网公司的主要业务范围？A. 电力生产B. 电力销售C. 电力传输D. 所有以上选项答案：D2. 南方电网公司的电压等级主要包括以下哪些？A. 220VB. 110kVC. 220kVD. 500kV答案：B、C、D3. 以下哪个设备用于补偿无功功率？A. 电容器B. 变压器C. 电动机D. 电流互感器答案：A4. 电力系统中，以下哪个参数表示系统的有功功率？A. 电压B. 电流C. 功率因数D. 有功功率答案：D二、填空题5. 电力系统中，电压和电流的相位差称为__________。

答案：功率因数6. 在电力系统中，为了提高输电效率，通常采用__________输电。

答案：高压7. 电力系统中，用于连接不同电压等级的电网的设备称为__________。

答案：变压器8. 电力系统中的__________是指电网各节点电压的稳定性。

答案：电压稳定性三、判断题9. 电力系统的负荷是指电力系统中消耗电能的设备。

（）答案：正确10. 电力系统中的短路是指电流突然增大，导致电网运行不正常的现象。

（）答案：正确11. 电力系统中的断路是指电流突然中断，导致电网运行不正常的现象。

（）答案：正确四、简答题12. 简述电力系统的基本组成部分。

答案：电力系统的基本组成部分包括：发电设备、输电设备、变电设备、配电设备和用电设备。

13. 简述电力系统负荷的分类。

答案：电力系统负荷可分为以下几类：（1）有功负荷：指消耗有功功率的负荷，如电动机、照明设备等。

（2）无功负荷：指消耗无功功率的负荷，如电容器、电感器等。

（3）混合负荷：指既有有功负荷又有无功负荷的负荷。

五、计算题14. 已知某电力系统的额定电压为10kV，额定功率为1000kW，功率因数为0.8，求该系统的电流大小。

答案：I = P / (U cosφ) = 1000 / (10 0.8) = 125A15. 已知某电力系统的输电线路长度为10km，电阻为0.1Ω/km，电流为100A，求该输电线路的功率损耗。

南⽅电⽹培训_南瑞继保试题及答案南⽹培训――南瑞继保测试题1. 简述RCS9700综⾃系统中，RCS9698装置的作⽤？2. 同⼀点遥信的⼀次变位在后台监控系统告警窗⼝上会出现两条告警信息，这两条告警信息是什么？这两条信息的时标代表了什么？RCS9700综⾃系统中装置的遥信是如何上送的？3. 数字化变电站61850规约后台机组态时有⼏种模型⽂件，它们的⽣成关系怎样（可⽂字描述，也可画图）？4.保护装置的“事故总”信号是如何输出产⽣的？“控制回路断线”是如何输出产⽣的？装置“检修压板”投⼊意味着什么？试题答案1. 简述RCS9700综⾃系统中，RCS9698装置的作⽤？答：RCS9698为远动机，处于站控层，对下连接间隔层装置，采集全站装置信息，并进⾏必要的分析、处理，然后以CDT、101、104等调度通信规约通过模拟、数字或⽹络⽅式向调度、集控中⼼传输，同时接收遥控、遥调命令，实现远⽅信息终端功能。

RCS9698远动机信息采⽤“直采直送”⽅式，它的运⾏独⽴于后台监控系统，双⽅互不影响。

2. 运⾏⼈员在后台监控系统告警窗⼝上可以看到同⼀点遥信的⼀次变位会出现两条信息，这两条变位信息是什么？这两条信息的时标代表了什么？RCS9700综⾃系统中装置的遥信是如何上送的？答：⼀条是变位遥信信息，它显⽰的时标是指后台机收到该遥信变位信息的时间。

另⼀条是事件顺序纪录（SOE）信息，它显⽰的时标是指装置确认该遥信变位的装置时间。

装置的遥信：1）如果有遥信变位，会将该变位遥信主动上送，2）如果收到上位机的总召命令报⽂后，会将装置的全遥信上送。

3. 数字化变电站61850规约后台机组态时有⼏种模型⽂件，它们的⽣成关系怎样（可⽂字描述，也可画图）？答：有四种模型⽂件，分别为ICD⽂件：智能电⽓装置（IED）能⼒描述⽂件SSD⽂件：系统规格描述⽂件,⼀次设备单线图配置⽂件SCD⽂件：全站系统配置⽂件CID⽂件：智能电⽓装置（IED）实例配置⽂件它们的⽣成关系如图⽂字描述：⾸先获得全站的装置能⼒描述⽂件（ICD⽂件）和系统规格描述⽂件（SSD⽂件），通过SCD组态⼯具进⾏全站装置实例化配置（包括通信参数、名称定义、虚端⼦配置等），⽣成全站系统配置⽂件（SCD⽂件），从SCD⽂件中导出装置的实例配置⽂件（CID⽂件），将该CID实例配置⽂件上传到对应装置，并为后台监控系统和远动机使⽤。

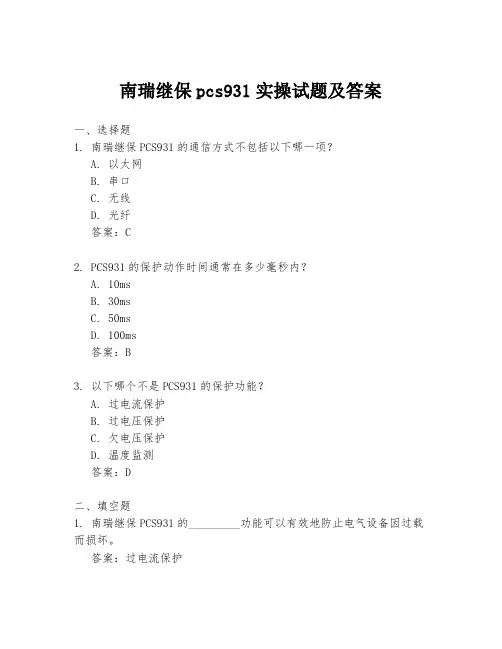

南瑞继保pcs931实操试题及答案一、选择题1. 南瑞继保PCS931的通信方式不包括以下哪一项？A. 以太网B. 串口C. 无线D. 光纤答案：C2. PCS931的保护动作时间通常在多少毫秒内？A. 10msB. 30msC. 50msD. 100ms答案：B3. 以下哪个不是PCS931的保护功能？A. 过电流保护B. 过电压保护C. 欠电压保护D. 温度监测答案：D二、填空题1. 南瑞继保PCS931的_________功能可以有效地防止电气设备因过载而损坏。

答案：过电流保护2. PCS931在_________情况下会发出告警信号。

答案：过电压或欠电压3. 通过PCS931的_________接口，可以实现远程监控和控制。

答案：以太网三、简答题1. 请简述南瑞继保PCS931的基本操作步骤。

答案：首先，打开设备电源；其次，通过以太网或串口连接到控制中心；然后，根据需要设置保护参数；最后，启动保护功能。

2. 描述南瑞继保PCS931在发生故障时的响应机制。

答案：当检测到过电流、过电压或欠电压等异常情况时，PCS931会立即发出告警信号，并根据设置的保护动作时间自动切断电源，以保护电气设备。

四、计算题1. 如果PCS931的保护动作时间是30ms，而实际检测到的故障电流持续时间为50ms，请计算设备在故障发生后多久会切断电源。

答案：设备会在故障电流持续时间超过30ms后立即切断电源，因此，在50ms的故障电流持续时间内，设备会在30ms时切断电源。

五、论述题1. 论述南瑞继保PCS931在电力系统中的应用及其重要性。

答案：南瑞继保PCS931在电力系统中的应用主要是作为保护装置，用于监测和控制电力设备的运行状态。

它的重要性体现在能够及时检测到电力系统中的异常情况，并迅速做出响应，防止设备损坏和电力系统故障，确保电力系统的安全稳定运行。

继电保护练习题（含答案）一、判断题（共100题，每题1分，共100分）1.母线差动保护的暂态不平衡电流比稳态不平衡电流小。

A、正确B、错误正确答案：B2.距离保护第I段的保护范围，一般是被保护线路的一半。

A、正确B、错误正确答案：B3.无功电流和电压产生的功率称为无功功率，用Q表示。

A、正确B、错误正确答案：A4.经本单位批准允许单独巡视高压设备的人员巡视高压设备时，如果确因工作需要，可临时移开或越过遮栏，事后应立即恢复。

A、正确B、错误正确答案：B5.同步发电机励磁绕组加反向直流电流，转子的转向不变，则定子三相交流电动势的相序变为负序。

A、正确B、错误正确答案：B6.在安装RCS9700数据库时，若系统中配置了多台数据库服务器，则“备数据源计算机名”和“主数据源计算机名”应不同。

A、正确B、错误正确答案：A7.国家电网生技[2005]172号《直流电源系统运行规范》规定，交流电源突然中断，直流母线应连续供电，电压波动应不大于额定电压的10％。

A、正确B、错误正确答案：A8.D/A的含义是模数转换。

A、正确B、错误正确答案：B9.对于单端带电的切换压板，在压板断开情况下，活动端可以带电。

A、正确B、错误正确答案：B10.现场使用的安全工器具应符合有关要求。

A、正确B、错误正确答案：B11.3/2开关接线方式的一串中的中间断路器拒动，应将该串两个边断路器跳开即可。

A、正确B、错误正确答案：B12.在机房中应配备专用工业空调，房间内的湿度要控制在适宜范围20%~30%以内，如果房间内过于干燥，就会容易产生静电，对处于弱电环境下运行的设备不利。

A、正确B、错误正确答案：B13.二进制计数中各位的基是2，不同数位的权是2的幂。

A、正确B、错误正确答案：A14.设备安装施工中的接线图主要是指单元接线图。

A、正确B、错误正确答案：B15.零序网中零序电流的流通情况，与网络结构，特别是变压器的接线方式及中性点接地情况有密切的关系。

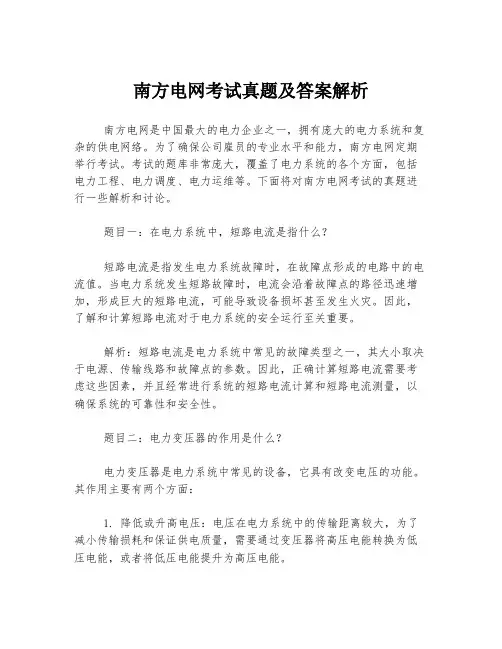

南方电网考试真题及答案解析南方电网是中国最大的电力企业之一，拥有庞大的电力系统和复杂的供电网络。

为了确保公司雇员的专业水平和能力，南方电网定期举行考试。

考试的题库非常庞大，覆盖了电力系统的各个方面，包括电力工程、电力调度、电力运维等。

下面将对南方电网考试的真题进行一些解析和讨论。

题目一：在电力系统中，短路电流是指什么？短路电流是指发生电力系统故障时，在故障点形成的电路中的电流值。

当电力系统发生短路故障时，电流会沿着故障点的路径迅速增加，形成巨大的短路电流，可能导致设备损坏甚至发生火灾。

因此，了解和计算短路电流对于电力系统的安全运行至关重要。

解析：短路电流是电力系统中常见的故障类型之一，其大小取决于电源、传输线路和故障点的参数。

因此，正确计算短路电流需要考虑这些因素，并且经常进行系统的短路电流计算和短路电流测量，以确保系统的可靠性和安全性。

题目二：电力变压器的作用是什么？电力变压器是电力系统中常见的设备，它具有改变电压的功能。

其作用主要有两个方面：1. 降低或升高电压：电压在电力系统中的传输距离较大，为了减小传输损耗和保证供电质量，需要通过变压器将高压电能转换为低压电能，或者将低压电能提升为高压电能。

2. 隔离电路：在电力系统中，变压器起到将电路隔离开的作用，确保电力系统的稳定和安全。

通过变压器的电气隔离，可以防止电流的回流和电路的相互干扰。

解析：电力变压器是电力系统中不可或缺的设备，通过改变电压和隔离电路，确保了电力系统的安全运行和供电质量。

变压器的参数计算和选择是电力系统设计的重要环节，需要考虑到负载的需求、系统的稳定性和变压器的性能等因素。

题目三：电力系统的负荷调节是什么？电力系统的负荷调节是指根据系统负荷的变化来调整发电机的输出功率，以保持系统供需平衡的过程。

在电力系统中，负荷是电能的需求量，而供电机组的输出受限于其性能和运行条件，因此需要根据负荷的变化来调整供电机组的出力，以确保系统的稳定运行。

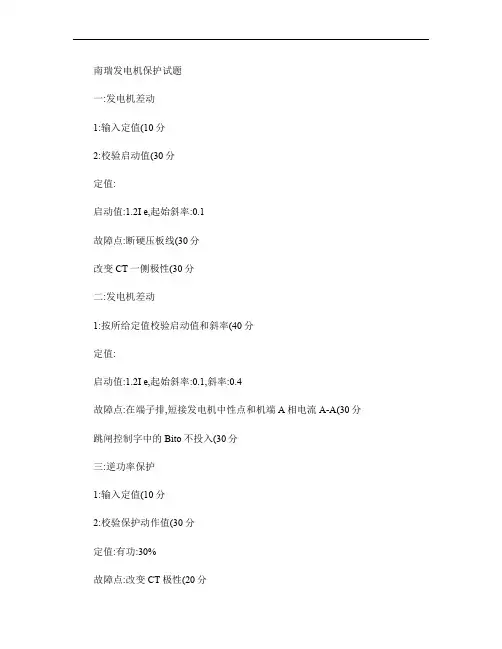

南瑞发电机保护试题
一:发电机差动
1:输入定值(10分
2:校验启动值(30分
定值:
启动值:1.2I e,起始斜率:0.1
故障点:断硬压板线(30分
改变CT一侧极性(30分
二:发电机差动
1:按所给定值校验启动值和斜率(40分
定值:
启动值:1.2I e,起始斜率:0.1,斜率:0.4
故障点:在端子排,短接发电机中性点和机端A相电流A-A(30分跳闸控制字中的Bito不投入(30分
三:逆功率保护
1:输入定值(10分
2:校验保护动作值(30分
定值:有功:30%
故障点:改变CT极性(20分
改变电压相序(20分
断开硬压板线(20分
四:程序逆功率
1:按定值校验保护动作值(20分
2:校验保护动作区(20分
故障点:逆功率保护定值0.5%,保护投入,程序逆功率保护定值3%,保护投入(20分断开主气门线(20分
将PT A相电压断开(20分
五:失磁保护
1:按所给定值校验动作值(20分
3:校验动作区(20分
定值:发电机容量:6000MW,功率因数:0.85,一次额定电压:1KV,ZA=1Ω,ZB
=200Ω,
故障点:定值本身故障(30分
改变CT极性(30分。

南网专业考试题库及答案一、单项选择题（每题2分，共20分）1. 电力系统中，电压等级的划分标准是什么？A. 10kV及以下B. 35kV及以上C. 110kV及以上D. 220kV及以上答案：C2. 电力系统发生短路时，哪种保护装置会首先动作？A. 过载保护B. 短路保护C. 过电压保护D. 欠电压保护答案：B3. 电力系统中，变压器的额定容量通常指的是什么？A. 额定电压B. 额定电流C. 额定功率D. 额定阻抗答案：C4. 在电力系统中，哪种类型的电容器用于改善功率因数？A. 并联电容器B. 串联电容器C. 耦合电容器D. 滤波电容器答案：A5. 电力系统中，哪种类型的断路器适用于高压输电线路？A. 空气断路器B. 真空断路器C. 油断路器D. 六氟化硫断路器答案：D6. 电力系统中，哪种类型的继电保护装置用于快速切除故障？A. 过电流保护B. 差动保护C. 距离保护D. 零序保护答案：B7. 电力系统中，哪种类型的电缆适用于高压输电？A. 铜芯电缆B. 铝芯电缆C. 钢芯铝绞线D. 光纤电缆答案：C8. 电力系统中，哪种类型的设备用于测量电压？A. 电流互感器B. 电压互感器C. 功率因数表D. 电能表答案：B9. 电力系统中，哪种类型的设备用于测量电流？A. 电流互感器B. 电压互感器C. 功率因数表D. 电能表答案：A10. 电力系统中，哪种类型的设备用于测量电能？A. 电流互感器B. 电压互感器C. 功率因数表D. 电能表答案：D二、多项选择题（每题3分，共15分）1. 电力系统中，哪些因素会影响电力系统的稳定性？A. 负荷波动B. 电源分布C. 线路故障D. 天气变化答案：A、B、C、D2. 电力系统中，哪些设备属于一次设备？A. 变压器B. 断路器C. 电容器D. 继电保护装置答案：A、B、C3. 电力系统中，哪些因素会影响电力系统的功率因数？A. 负载类型B. 电压等级C. 负载不平衡D. 线路损耗答案：A、C4. 电力系统中，哪些设备属于二次设备？A. 电流互感器B. 电压互感器C. 继电保护装置D. 电能表答案：A、B、C、D5. 电力系统中，哪些类型的保护装置用于防止设备过载？A. 过电流保护B. 过电压保护C. 欠电压保护D. 过载保护答案：A、D三、判断题（每题1分，共10分）1. 电力系统中，电压等级越高，输送的电能越大。

继电保护考试题（含答案）一、单选题（共33题，每题1分，共33分）1.在发现有人触电昏迷后,应该要 ()。

A、立即逃跑B、断电源做好防护把人员移至安全区域C、立刻对香迷人员进行抢救正确答案：B2.微机保护数据采集系统包括( )、模拟滤波器、采样保持、多路转换、模数转换等功能模块。

A、软件算法B、逻辑判断C、电压形成D、人机接口正确答案：C3.中性点不接地系统通常采用绝缘监视和( )的方式实现单相接地保护。

A、零序电流Ⅲ段保护B、零序电流Ⅰ段保护C、零序电流Ⅱ段保护正确答案：A4.变压器低电压起动的过电流保护的灵敏度比定时限过电流保护的灵敏度( )。

A、低B、不变C、高正确答案：C5.变压器油箱外故障包括引出线上的相间故障、引出线的套管闪络故障及( )等。

A、相绕组匝间短路B、套管破碎通过外壳发生的单相接地故障C、绕组与铁芯之间的单相接地故障D、绕组间的相间故障正确答案：B6.变压器油箱外故障包括引出线上的相间故障、套管破碎通过外壳发生的单相接地故障及( )等。

A、绕组与铁芯之间的单相接地故障B、相绕组匝间短路C、引出线的套管闪络故障D、绕组间的相间故障正确答案：C7.低压配电网中保护中性线代号为( )A、PEB、PENC、N正确答案：B8.电动机过热保护采用( )模拟电动机的发热效应。

A、最大短路电流B、最大负荷电流C、等效运行电流正确答案：C9.在正常情况下没有断开的备用电源或备用线路,而是工作在分段母线状态,靠分段断路器取得相互备用的备用方式称为( )。

A、变压器备用B、母线备用C、暗备用D、明备用正确答案：C10.常用的变压器相间短路的后备保护有( )、低电压起动的过电流保护、复合电压起动的过电流保护、负序过电流保护、阻抗保护等。

A、气体保护B、电流速断保护C、变压器差动保护D、过电流保护正确答案：D11.电动机的外部发生两相短路,电动机的负序电流( )正序电流。

A、大于B、小于C、等于正确答案：A12.电力系统出现过负荷属于( )。
