光刻工艺概述

光刻工艺概述范文光刻工艺是一种在微电子制造过程中使用的重要技术，它被用来制造集成电路、平板显示器、光学元件和微纳米结构等微系统设备。

光刻工艺可以实现高精度的图案转移，从而实现微电子器件的制造。

首先，光刻工艺的基础是光刻胶的使用。

光刻胶是一种特殊的液体材料，它可以在光照下发生化学反应，从而形成具有特定形状的图案。

光刻胶通常是由光敏剂、聚合物和溶剂组成的复合物。

在光刻过程中，光敏剂在光照下会发生光化学反应，而聚合物则起到保护胶膜的作用。

其次，光刻胶需要通过光刻机进行曝光。

光刻机是一种特殊的设备，它可以通过光源发射出特定波长的光，然后将光照射到光刻胶上。

光刻机通常采用紫外光或深紫外光作为光源，因为这些波长的光可以提供较高的分辨率和光刻胶的敏感性。

光照后，光刻胶中被光化学反应改变的区域会变得溶解性不同于未被照射的区域。

然后，曝光后的光刻胶需要进行显影。

显影是将光刻胶中未被光照的部分溶解掉，以显示出所需的图案。

显影过程常用的显影液是酸性的溶液，因为光刻胶通常是碱性的，酸性的显影液可以中和光刻胶中的碱性物质，从而加快显影的速度。

经过显影后，光刻胶上就会留下所需的图案。

最后，经过显影之后，就需要对光刻胶进行固化和清洗。

固化是通过加热或紫外光照射等方法使光刻胶变得硬化，以增加其耐用性和稳定性。

清洗是将显影后的光刻胶从器件表面去除。

清洗过程通常使用有机溶剂或酸碱溶液进行，以去除光刻胶的残留物。

除了上述基本步骤外，光刻工艺还有其他一些补充工艺，例如涂胶剥离、反蚀刻和多层光刻等。

涂胶剥离技术是在制造过程中用于去除曝光后的光刻胶的方法，可以使工艺更加容易进行。

反蚀刻是一种利用光化学反应来蚀刻材料的方法，可以形成多层结构。

多层光刻则是在多个层次上进行光刻，可以实现更加复杂的图案。

这些补充工艺可以根据不同需求进行选择和组合。

总的来说，光刻工艺是微电子制造中的一种重要技术，它通过使用光刻胶、光刻机和显影液等工具和材料，可以实现高精度的图案转移。

光刻工艺流程图步骤１、前处理２、匀胶３、前烘4、光刻5、显影6、坚膜7、腐蚀8、去胶一前处理（OAP）通常在150~200℃对基片进行烘考以去除表面水份，以增强光刻胶与硅片的粘附性。

（亲水表面与光刻胶的粘附性差，SI的亲水性最小，其次SIO2，最后PSI玻璃和BSI玻璃）OAP的主要成分为六甲基二硅烷，在提升光刻胶的粘附性工艺中，它起到的作用不是增粘剂，而是改变SiO2的界面结构，变亲水表面为疏水表面。

OAP通常采用蒸汽涂布的方式，简单评价粘附性的好坏，可在前处理过的硅片上滴一滴水，通过测量水与硅片的接触角，角度越大，SI二、匀胶光刻胶通常采用旋涂方式，在硅片上得到一层厚度均匀的胶层。

影响胶厚的最主要因素：光刻胶的粘度及旋转速度。

次要因素：排风；回吸；胶泵压力；胶盘；温度。

胶厚的简单算法：光刻胶理论的最小胶厚的平方乘以理论的转速=目标光刻胶的胶厚的平方乘以目标转速例如：光刻胶理论厚度1微米需要转速3000转/分，那需要光刻胶厚度1.15微米时转速应为12 *3000/1.152三、前烘前烘的目的是为了驱除胶膜中残余的溶剂，消除胶膜的机械应力。

前烘的作用： 1）增强胶层的沾附能力；2）在接触式曝光中可以提高胶层与掩模板接触时的耐磨性能；3）可以提高和稳定胶层的感光灵敏度。

前烘是热处理过程，前烘通常的温度和时间：烘箱90~115℃ 30分钟热板90~120℃ 60~90秒四、光刻光刻胶经过前烘后，原来液态光刻胶在硅片表面上固化。

光刻的目的就是将掩膜版上的图形转移到硅片上。

曝光的设备分类接触式、接近式、投影式、步进式/扫描式、电子束曝光、软X射线曝光。

五、显影经过显影，正胶的曝光区域和负胶的非曝光区域被溶解，正胶的非曝光区域和负胶的曝光区域被保留下来，从而完成图形的转移工作。

正胶曝光区域经过曝光后，生成羧酸与碱性的显影液中和反应从而被溶解。

负胶的曝光区域经过曝光后产生胶联现象，不被显影液溶解。

而未曝光的区域则被显影液溶解掉。

光刻工艺的原理和目的
光刻工艺是一种利用光刻胶或分子层结合物，将特定图案投影到基板
表面的复杂工艺。

它是集装置制造产业中的重要组成部分，是基于影
流分子沉积的微小精密表面处理技术，是大规模集成电路设计的核心
工艺。

光刻工艺的原理是在光刻胶或分子层表面利用UV光射线照射，使其发
生反应，从而使光刻胶或分子层表面产生结合或分离反应，结合起来
的是形成薄膜或层，分离出来的是沉积到基板上形成微小图案和通道。

光刻工艺的目的是制造出精巧的3D复杂图案，以满足现代电子行业的
要求。

它的用途也很广泛：将专有的形状准确地投影到某种固体表面，以塑造出物体的内部或三维形状；将其应用到芯片结构的加工和分辨；在电阻膜、电容膜、半导体膜、光学膜和其他微细表面加工领域扮演
着重要角色。

因此，光刻工艺可以生产出高精度、复杂的集成电路，其微小细节则
可能被微小的光线所照亮，弥补了它的局限性。

光刻工艺是影流技术
的一种，是大规模集成电路设计的核心工艺，有助于提高制造效率、
提高产品的性能和提高工程的质量。

自从20世纪80年代以来，光刻
技术的发展受到了越来越多的关注，在电子行业中获得了极大的发展
和推广作用。

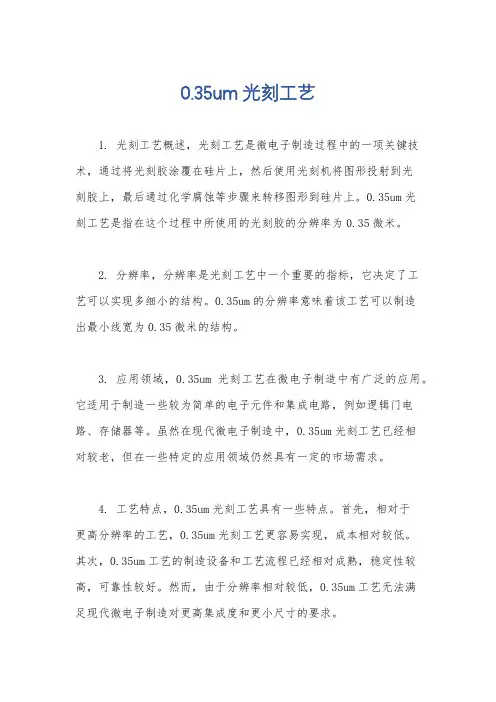

0.35um光刻工艺1. 光刻工艺概述，光刻工艺是微电子制造过程中的一项关键技术，通过将光刻胶涂覆在硅片上，然后使用光刻机将图形投射到光刻胶上，最后通过化学腐蚀等步骤来转移图形到硅片上。

0.35um光刻工艺是指在这个过程中所使用的光刻胶的分辨率为0.35微米。

2. 分辨率，分辨率是光刻工艺中一个重要的指标，它决定了工艺可以实现多细小的结构。

0.35um的分辨率意味着该工艺可以制造出最小线宽为0.35微米的结构。

3. 应用领域，0.35um光刻工艺在微电子制造中有广泛的应用。

它适用于制造一些较为简单的电子元件和集成电路，例如逻辑门电路、存储器等。

虽然在现代微电子制造中，0.35um光刻工艺已经相对较老，但在一些特定的应用领域仍然具有一定的市场需求。

4. 工艺特点，0.35um光刻工艺具有一些特点。

首先，相对于更高分辨率的工艺，0.35um光刻工艺更容易实现，成本相对较低。

其次，0.35um工艺的制造设备和工艺流程已经相对成熟，稳定性较高，可靠性较好。

然而，由于分辨率相对较低，0.35um工艺无法满足现代微电子制造对更高集成度和更小尺寸的要求。

5. 工艺发展趋势，随着科技的不断进步，微电子制造对更高分辨率的需求不断增加。

因此，0.35um光刻工艺已经逐渐被更先进的工艺所取代，例如0.25um、0.18um、0.13um甚至更小的工艺。

这些更高分辨率的工艺可以实现更小尺寸的结构，提高集成度和性能。

综上所述，0.35um光刻工艺是一种用于微电子制造的工艺，它具有一定的应用领域和特点。

然而，随着技术的进步，更高分辨率的工艺已经逐渐取代了0.35um工艺。

希望以上回答能满足你的需求。

光刻工艺知识点总结光刻工艺是半导体制造工艺中的重要环节，通过光刻技术可以实现微米级甚至纳米级的精密图案转移至半导体芯片上，是芯片制造中最关键的工艺之一。

光刻工艺的基本原理是利用光学原理将图案投射到光刻胶上，然后通过化学蚀刻将图案转移到芯片表面。

下面将对光刻工艺的知识点进行详细总结。

一、光刻工艺的基本原理1. 光刻胶光刻胶是光刻工艺的核心材料，主要由树脂和溶剂组成。

树脂的种类和分子结构直接影响着光刻胶的分辨率和对光的敏感度，而溶剂的选择和比例则会影响着光刻胶的黏度、流动性和干燥速度。

光刻胶的选择要根据不同的工艺要求，如分辨率、坚固度、湿膜厚度等。

2. 掩模掩模是用来投射光刻图案的模板，通常是通过电子束刻蚀或光刻工艺制备的。

掩模上有所需的图形样式，光在通过掩模时会形成所需的图案。

3. 曝光曝光是将掩模上的图案投射到光刻胶表面的过程。

曝光机通过紫外线光源产生紫外线，通过透镜将掩模上的图案投射到光刻胶表面，形成图案的暗部和亮部。

4. 显影显影是通过化学溶液将光刻胶上的图案显现出来的过程。

曝光后，光刻胶在图案暗部和亮部会有不同的化学反应，显影溶液可以去除未暴露的光刻胶，留下所需的图案。

5. 蚀刻蚀刻是将图案转移到硅片上的过程，通过化学腐蚀的方式去除光刻胶未遮盖的部分，使得图案转移到硅片表面。

二、光刻工艺中的关键技术1. 分辨率分辨率是指光刻工艺能够实现的最小图案尺寸，通常用实际图案中两个相邻细线或空隙的宽度之和来表示。

分辨率受到光刻机、光刻胶和曝光技术等多个因素的影响，是衡量光刻工艺性能的重要指标。

2. 等效焦距等效焦距是光刻机的重要参数，指的是曝光光学系统的有效焦距，影响光刻图案在光刻胶表面的清晰度和分辨率。

3. 曝光剂量曝光剂量是指单位面积上接收的光能量，通常用mJ/cm^2或μC/cm^2来表示。

曝光剂量的选择对分辨率和光刻胶的副反应有重要影响。

4. 曝光对位精度曝光对位精度是指光刻胶上已存在的图案和新的曝光对位的精度，是保证多层曝光图案对位一致的重要因素。

光刻工艺介绍一、定义与简介光刻是所有四个基本工艺中最关键的，也就是被称为大家熟知的photo，lithography，photomasking, masking, 或microlithography。

在晶圆的制造过程中，晶体三极管、二极管、电容、电阻和金属层的各种物理部件在晶圆表面或表层内构成，这些部件是预先做在一块或者数块光罩上，并且结合生成薄膜，通过光刻工艺过程，去除特定部分，最终在晶圆上保留特征图形的部分。

光刻其实就是高科技版本的照相术，只不过是在难以置信的微小尺寸下完成，现在先进的硅12英寸生产线已经做到22nm，我们这条线的目标6英寸砷化镓片上做到0.11um。

光刻生产的目标是根据电路设计的要求，生成尺寸精确的特征图形，并且在晶圆表面的位置正确且与其它部件的关联正确。

二、光刻工艺流程介绍光刻与照相类似，其工艺流程也类似：实际上，普通光刻工艺流程包括下面的流程：1)Substrate Pretreatment 即预处理，目的是改变晶圆表面的性质，使其能和光刻胶（PR）粘连牢固。

主要方法就是涂HMDS，在密闭腔体内晶圆下面加热到120℃，上面用喷入氮气加压的雾状HMDS，使得HMDS和晶圆表面的-OH健发生反应已除去水汽和亲水健结构，反应充分后在23℃冷板上降温。

该方法效果远比传统的热板加热除湿好。

2)Spin coat即旋转涂光刻胶，用旋转涂布法能提高光刻胶薄膜的均匀性与稳定性。

光刻胶中主要物质有树脂、溶剂、感光剂和其它添加剂，感光剂在光照下会迅速反应。

一般设备的稳定工作最高转速不超过4000rpm，而最好的工作转速在2000～3000rpm。

3)Soft Bake(Pre-bake)即软烘，目的是除去光刻胶中溶剂。

一般是在90℃的热板中完成。

4)Exposure即曝光，这也是光刻工艺中最为重要的一步，就是用紫外线把光罩上的图形成像到晶圆表面，从而把光罩上面的图形转移到晶圆表面上的光刻胶中。

光刻工艺资料整理光刻工艺资料整理上一篇/ 下一篇 2007-12-10 20:10:25 / 个人分类：光刻查看( 121 ) / 评论( 0 ) / 评分( 0 / 0 )光刻工艺资料整理概述：光刻技术是集成电路的关键技术之一，在整个产品制造中是重要的经济影响因子，光刻成本占据了整个制造成本的35％。

光刻也是决定集成电路按照摩尔定律发展的一个重要原因，如果没有光刻技术的进步，集成电路就不可能从微米进入深亚微米再进入纳米时代。

所以说光刻系统的先进程度也就决定了光刻工程的高低。

1.光刻工艺简介光刻是通过一系列生产步骤将晶圆表面薄膜的特定部分除去的工艺。

在此之后，晶圆表面会留下带有微图形结构的薄膜，被除去的部分可能形状是薄膜内的孔或是残留的岛状部分。

光刻工艺也被称为大家熟知的Photomasking, masking, photolithography, 或microlithography。

在晶圆的制造过程中，晶体三极管、二极管、电容、电阻和金属层的各种物理部件在晶圆表面或表层内构成。

这些部件是每次在一个掩膜层上生成的，并且结合生成薄膜及去除特定部分，通过光刻工艺过程，最终在晶圆上保留特征图形的部分。

光刻生产的目标是根据电路设计的要求，生成尺寸精确的特征图形，并且在晶圆表面的位置正确且与其它部件（parts）的关联正确。

光刻是所有四个基本工艺中最关键的。

光刻确定了器件的关键尺寸。

光刻过程中的错误可造成图形歪曲或套准不好，最终可转化为对器件的电特性产生影响。

图形的错位也会导致类似的不良结果。

光刻工艺中的另一个问题是缺陷。

光刻是高科技版本的照相术，只不过是在难以置信的微小尺寸下完成。

在制程中的污染物会造成缺陷。

事实上由于光刻在晶圆生产过程中要完成5层至20层或更多，所以污染问题将会放大。

光刻工艺过程包括有：涂胶、前烘、曝光、显影、坚膜、腐蚀、去胶等。

课程内容：1 光刻前的准备工作1.1 准备要求1.2 准备方法1.2.1 光刻前待光刻片子置于干燥塔中1.2.2 氧化片出炉后可立即送光刻工序涂胶1.2.3 对氧化片可在涂胶前重吹段时间干氧（氧化温度）1.2.4 涂胶前片子置于80度烘箱中烘30分钟2 涂胶2.1 涂胶的要求2.2 涂胶的方法2.2.1 旋转涂胶法2.2.2 喷涂法2.2.3 浸涂法3 前烘3.1 前烘要求3.2 前烘的方法3.2.1 在80度烘箱中烘15分钟-20分钟3.2.2 在红外烘箱中烘3分钟-5分钟4 曝光4.1 曝光的要求4.2 曝光的方法5 显影5.1 显影的要求5.2 显影的方法6 坚膜6.1 坚膜的要求6.2 坚膜的方法6.2.1 置于恒温箱中，在180度烘30 分钟左右6.2.2 置于红外烘箱中烘10分钟左右7 腐蚀7.1 腐蚀的要求7.2 腐蚀的方法7.2.1 腐蚀二氧化硅的方法7.2.2 腐蚀铝电极的方法8 去胶8.1 去胶的要求8.2 去胶的方法课程重点：本节介绍了光刻工艺及对各光刻工艺步骤的要求。

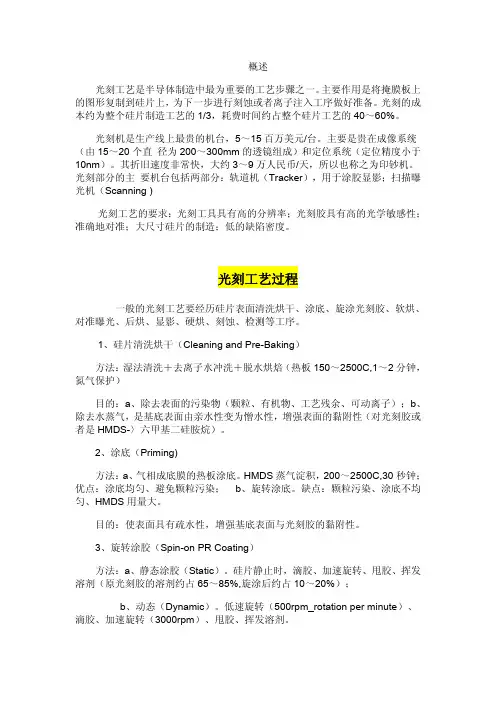

概述光刻工艺是半导体制造中最为重要的工艺步骤之一。

主要作用是将掩膜板上的图形复制到硅片上，为下一步进行刻蚀或者离子注入工序做好准备。

光刻的成本约为整个硅片制造工艺的1/3，耗费时间约占整个硅片工艺的40～60%。

光刻机是生产线上最贵的机台，5～15百万美元/台。

主要是贵在成像系统（由15～20个直径为200～300mm的透镜组成）和定位系统（定位精度小于10nm）。

其折旧速度非常快，大约3～9万人民币/天，所以也称之为印钞机。

光刻部分的主要机台包括两部分：轨道机（Tracker），用于涂胶显影；扫描曝光机（Scanning )光刻工艺的要求：光刻工具具有高的分辨率；光刻胶具有高的光学敏感性；准确地对准；大尺寸硅片的制造；低的缺陷密度。

光刻工艺过程一般的光刻工艺要经历硅片表面清洗烘干、涂底、旋涂光刻胶、软烘、对准曝光、后烘、显影、硬烘、刻蚀、检测等工序。

1、硅片清洗烘干（Cleaning and Pre-Baking）方法：湿法清洗＋去离子水冲洗＋脱水烘焙（热板150～2500C,1～2分钟，氮气保护）目的：a、除去表面的污染物（颗粒、有机物、工艺残余、可动离子）；b、除去水蒸气，是基底表面由亲水性变为憎水性，增强表面的黏附性（对光刻胶或者是HMDS-〉六甲基二硅胺烷）。

2、涂底（Priming)方法：a、气相成底膜的热板涂底。

HMDS蒸气淀积，200～2500C,30秒钟；优点：涂底均匀、避免颗粒污染； b、旋转涂底。

缺点：颗粒污染、涂底不均匀、HMDS用量大。

目的：使表面具有疏水性，增强基底表面与光刻胶的黏附性。

3、旋转涂胶（Spin-on PR Coating）方法：a、静态涂胶（Static）。

硅片静止时，滴胶、加速旋转、甩胶、挥发溶剂（原光刻胶的溶剂约占65～85%,旋涂后约占10～20%）；b、动态（Dynamic）。

低速旋转（500rpm_rotation per minute）、滴胶、加速旋转（3000rpm）、甩胶、挥发溶剂。

光刻的基本原理1. 光刻技术概述光刻（photolithography）是一种在微电子制造工艺中广泛应用的技术，用于将电路图案转移至硅片上。

它是一种光影刻蚀技术，通过使用特殊的光刻胶和掩膜来实现。

2. 光刻的基本步骤光刻的基本步骤包括掩膜制备、光刻胶涂布、曝光、显影和刻蚀等步骤。

2.1 掩膜制备掩膜是光刻中的一种重要工具，它由透明光刻胶和不透明掩膜板组成。

掩膜板的图案决定了最终在硅片上形成的电路。

2.2 光刻胶涂布在光刻过程中，需要将光刻胶均匀涂布在硅片上。

涂布需要控制好厚度，并保持均匀性。

2.3 曝光曝光是将掩膜上的图案转移到光刻胶层的过程。

曝光时，光源会将光刻胶层中的敏化剂激活，使其变得可显影。

2.4 显影显影是将曝光后的光刻胶层中未被曝光的部分去除，从而显现出所需图案的过程。

显影液会溶解未暴露于光的区域，使其变为可刻蚀的区域。

2.5 刻蚀刻蚀是将显影后的光刻胶层外的材料去除的过程。

通过刻蚀，可以形成所需的电路图案。

3. 光刻的基本原理光刻的基本原理可以分为光学透射原理和化学反应原理两个方面。

3.1 光学透射原理光学透射原理是光刻的基础，也是光刻胶和掩膜的关键。

光刻胶对于不同波长的光有不同的吸收特性，而掩膜上的图案会通过光刻胶的吸收和透射来形成图案。

当掩膜上的图案被光照射时，光刻胶中的敏化剂会被激活，从而改变光刻胶的溶解性质。

3.2 化学反应原理化学反应原理是光刻胶显影和刻蚀的基础。

在显影过程中，显影液与光刻胶表面的未暴露区域发生化学反应，使其溶解。

而在刻蚀过程中，刻蚀液与未被光刻胶保护的硅片表面或者下一层材料发生化学反应，使其被去除。

4. 光刻的影响因素光刻的效果受到多个因素的影响，主要包括曝光能量、曝光时间、光刻胶厚度、显影液浓度等因素。

4.1 曝光能量和曝光时间曝光能量和曝光时间决定了光刻胶的显影深度，对图案的清晰度和精度有重要影响。

4.2 光刻胶厚度光刻胶厚度会影响曝光和显影的效果，太厚会导致曝光不足，太薄则可能导致显影不均匀。

光刻工艺介绍一、定义与简介光刻是所有四个基本工艺中最关键的，也就是被称为大家熟知的photo,lithography,photomasking，masking，或microlithography。

在晶圆的制造过程中，晶体三极管、二极管、电容、电阻和金属层的各种物理部件在晶圆表面或表层内构成,这些部件是预先做在一块或者数块光罩上，并且结合生成薄膜，通过光刻工艺过程，去除特定部分，最终在晶圆上保留特征图形的部分。

光刻其实就是高科技版本的照相术，只不过是在难以置信的微小尺寸下完成，现在先进的硅12英寸生产线已经做到22nm，我们这条线的目标6英寸砷化镓片上做到0.11um。

光刻生产的目标是根据电路设计的要求，生成尺寸精确的特征图形，并且在晶圆表面的位置正确且与其它部件的关联正确。

二、光刻工艺流程介绍光刻与照相类似，其工艺流程也类似:实际上，普通光刻工艺流程包括下面的流程：1)Substrate Pretreatment 即预处理，目的是改变晶圆表面的性质，使其能和光刻胶（PR）粘连牢固。

主要方法就是涂HMDS，在密闭腔体内晶圆下面加热到120℃，上面用喷入氮气加压的雾状HMDS，使得HMDS和晶圆表面的-OH健发生反应已除去水汽和亲水健结构,反应充分后在23℃冷板上降温。

该方法效果远比传统的热板加热除湿好.2)Spin coat即旋转涂光刻胶，用旋转涂布法能提高光刻胶薄膜的均匀性与稳定性。

光刻胶中主要物质有树脂、溶剂、感光剂和其它添加剂,感光剂在光照下会迅速反应。

一般设备的稳定工作最高转速不超过4000rpm,而最好的工作转速在2000～3000rpm.3)Soft Bake(Pre-bake）即软烘，目的是除去光刻胶中溶剂。

一般是在90℃的热板中完成。

4)Exposure即曝光,这也是光刻工艺中最为重要的一步,就是用紫外线把光罩上的图形成像到晶圆表面,从而把光罩上面的图形转移到晶圆表面上的光刻胶中。

光刻的工艺
光刻工艺是一种重要的微细加工技术，通常用于制造集成电路和微纳米器件。

下面是光刻工艺的一般步骤：
1. 接收光刻图案设计：根据需要制造的器件，设计图案，并将其转化为数字格式。

2. 芯片表面处理：对芯片表面进行预处理，例如清洗、去除杂质等，以确保光刻的质量。

3. 底片涂覆：将光刻底片（通常为玻璃或石英材料）涂覆在芯片表面，形成光刻胶层。

4. 软对准：使用专用设备将光刻底片和芯片对准，确保图案正确布局。

5. 曝光：使用光刻机器将光刻底片上的图案投射到光刻胶层上。

这通常通过使用紫外线光源，通过掩模和透镜将光照射到芯片的特定区域。

6. 显影：将芯片浸泡在特定的化学液中，将未暴露于光的光刻胶溶解掉，从而形成所需的图案。

这需要控制显影时间和温度以确保正确的图案转移。

7. 清洗：将芯片浸泡在去离子水或其他清洗剂中，去除显影过程中产生的任何
残留物。

8. 检验：检查芯片上的图案是否按照设计要求制造，并进行必要的测量和质量控制。

以上是光刻工艺的一般步骤，具体的工艺参数和步骤可能因应用和芯片制造技术的不同而有所变化。

光刻工艺的优化和控制是集成电路制造中的关键技术之一，对于实现高精度、高性能的微纳米器件具有重要意义。

光刻工艺工程师工作内容1. 光刻工艺概述要说光刻工艺工程师干啥，那简直就是在高科技里打工的超级英雄。

他们的工作就像是把微型的魔法画在芯片上，让这些芯片能够变成我们手里那些小巧的电子设备。

光刻工艺，说白了，就是把复杂的电路图案转移到半导体芯片上，一点都不简单。

这个过程就像是在做一场高科技的烹饪秀，只不过食材是光线和化学药剂，而成品是你手机里那些无处不在的芯片。

2. 光刻工艺的步骤2.1. 设计图案首先，光刻工艺工程师得从设计图开始。

就像做一道大菜之前，你得先画个食谱一样。

设计图案这一步是最基础也是最关键的。

工程师们会拿出一堆复杂的电子图纸，然后把那些细致入微的电路图案进行精准设计。

这些图案就像是未来芯片上的“小画作”，每一个细节都不能马虎。

图案设计好了，就进入了下一步。

2.2. 准备光刻机接下来，工程师们得准备光刻机了。

光刻机就是那个用来把设计图转移到芯片上的“大厨”。

这台机器可是个高精尖的设备，它能在芯片上精确地刻画出设计图案。

这一步就像是调配配料一样，需要非常精准的操作。

每一步都得细心，稍有差池，芯片上的图案就可能出错，整块芯片可能就废了。

2.3. 光刻过程光刻机准备好之后，工程师们会把光刻胶涂到半导体芯片上。

这个光刻胶就像是做饼干的面团，它会在光的作用下发生变化。

然后，光刻机会把光线投射到光刻胶上，把设计图案“照”到芯片上。

就像用大招打怪兽一样，光线把图案印在芯片上，接着要经过一系列的显影和蚀刻过程，把多余的光刻胶清理掉，留下我们需要的电路图案。

3. 光刻工艺的挑战与解决3.1. 精度要求高光刻工艺工程师面临的挑战可真不少。

首先是精度要求超高。

现在的芯片技术发展得飞快，图案越来越小，精度要求也越来越高。

就像在沙滩上画画一样，一点点细微的误差都会影响到最终效果。

工程师们得不断调整设备，确保每一个图案都能完美地展现在芯片上。

3.2. 解决问题的智慧再有就是解决问题的智慧。

光刻过程中可能会遇到各种各样的问题，比如光刻胶的质量问题、设备的故障，甚至是环境的变化都会影响到最终结果。
