UG 5.0三维图转换CAD二维图纸

UG转CAD最好的方法技巧1、UG3D到UG2D的单个转换除了用CGM过渡外，从UG到AutoCAD数据转换另一较常用的方法是通过File→Export→2DExchange进行转换，在2DExchange的参数设置对话框中把Output As栏设成DWGFile，如图1所示，便可直接转换出DWG格式的文件。

这种转换方法虽然转换质量不错，解决了用CGM过渡产生的线段细分的问题，而且比用CGM过渡要少一步操作。

我们注意到Output As栏的默认值为UG Part File，即转换成UG2D prt文件，我们可以用UG2D prt来作为过渡有效地解决上述问题。

即先导出UG2D prt文件，然后用该文件来进行外部DWG转换。

2、UG3D到UG2D转换的批量化我们知道，直接把UG中的View或是Drawing转出成DXFDWG质量很不理想的，但是先将其用2DExchange转成UG二维图，然后再用DXFDWG转换器转换便可以达到转换要求，而在DXFDWG 外部转换器中是可以进行批量转换的。

所以如果UG3D文件的View或是Drawing也能批量转换成UG2D文件，则可以实现通过两步批量转换达到从UG到AutoCAD的批量转换的目的。

要实现UG3D文件到UG2D文件的批量转换，需要更改一些默认参数。

在UG的安装目录下的UGTO2D子目录下，找到默认参数设置文件ugto2d.def，用记事本打开该文件，可以看到里面的各种参数设置，以“！”开头或不以知名的关键字开头的行都是注释行。

其中各项参数意义说明及默认值如下表：根据具体需要，设置如下：INPUT_PARTS_DIR=F:\ugpart\ug3dpart；（注：待转换的UG三维文件存放目录）OUTPUT_PARTS_DIR=F:\ugpart\ug2dpart；（注：转出的UG二维文件存放目录）INPUT_PARTS_LIST=0204M01.prt, 0204M02.prt,0204M03.prt,……；OUTPUT_PARTS_LIST=0204M01.prt, 0204M02.prt,0204M03.prt,……；DEFAULT_CNV_MODE和DEFAULT_DRAWING_CNV采用默认设置；ASSEM_OPTIONS不予设置。

UG三维图如何导出成CAD二维图
大家知道UG中是三维图，CAD一般是二维图形。

那么大家知道UG三维图如何导出成CAD二维图吗?下面是店铺整理的UG三维图如何导出成CAD二维图的方法，希望能给大家解答。

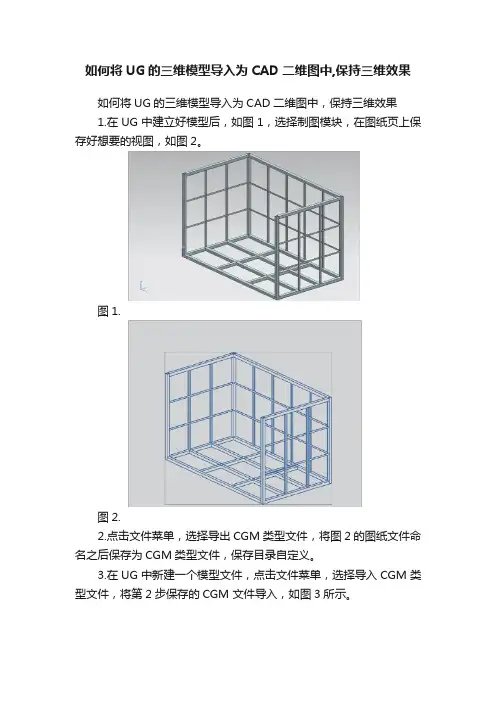

UG三维图导出成CAD二维图的方法
1、在UG中将“建模”环境切换到“制图”环境。

2、新建图纸页
3、添加基本视图到图纸页，如下图所示
3、将图纸文件导出为CGM格式文件。

4、新建一个模型文件。

5、导入CGM文件
6、导出文件为DXF或DWG格式文件
7、完成导出工作，至此3D转2D工作完成。

用此方法可以较好的实现UG三维到CAD二维的转换。

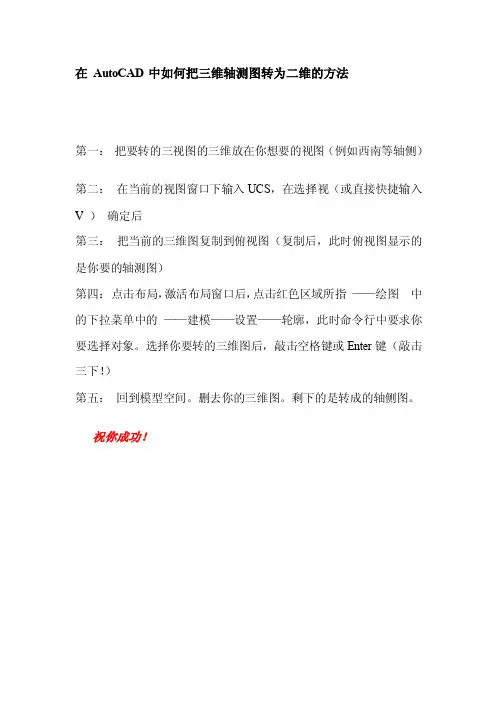

在AutoCAD中如何把三维轴测图转为二维的方法
第一：把要转的三视图的三维放在你想要的视图（例如西南等轴侧）第二：在当前的视图窗口下输入UCS，在选择视（或直接快捷输入V ）确定后
第三：把当前的三维图复制到俯视图（复制后，此时俯视图显示的是你要的轴测图）
第四：点击布局，激活布局窗口后，点击红色区域所指——绘图中的下拉菜单中的——建模——设置——轮廓，此时命令行中要求你要选择对象。

选择你要转的三维图后，敲击空格键或Enter键（敲击三下！）
第五：回到模型空间。

删去你的三维图。

剩下的是转成的轴侧图。

祝你成功！。

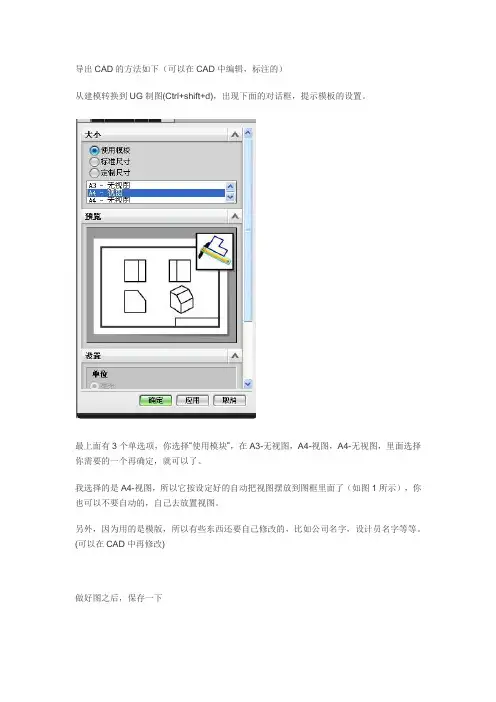

导出CAD的方法如下（可以在CAD中编辑，标注的）
从建模转换到UG制图(Ctrl+shift+d)，出现下面的对话框，提示模板的设置。

最上面有3个单选项，你选择“使用模块”，在A3-无视图，A4-视图，A4-无视图，里面选择你需要的一个再确定，就可以了。

我选择的是A4-视图，所以它按设定好的自动把视图摆放到图框里面了（如图1所示），你也可以不要自动的，自己去放置视图。

另外，因为用的是模版，所以有些东西还要自己修改的，比如公司名字，设计员名字等等。

(可以在CAD中再修改)
做好图之后，保存一下
然后文件-导出-2D Exchange, 出现2DEXCHANGE选项在文件栏中设置如下图
一：选显示部件
二：输出至那里要选择建模
三：输出为那里可以选择 DXF或者DWG
四：那个“DXF文件”那里是选择输出文件的保存位置
其他的地方不要改动。

要导出的数据的设置
在要导出的数据栏中点选“图纸”，
然后在下拉栏中选择“当前图纸”（只有一张图纸的话），
“确定”按钮
等待UG自己转换就行了这个在CAD里面可以标注尺寸，修改等下图就是在CAD中打开的效果，可以编辑。

浅谈UG工程图与 AutoCAD数据转换方法作者：陈涛来源：《卷宗》2017年第20期摘要：UG作为一种功能强大的CAD/CAE/CAM软件，在很多情况下，它与其它二维CAD软件的数据转换是非常必要的。

这里论述了UG工程图和二维CAD软件AutoCAD的数据转换方法。

主要通过CGM为中间图形格式，将UG工程图模块生成的二维工程图转换成AutoCAD的DWG格式的文件，实现了两者之间的无缝转换。

关键词：UG；AutoCAD；CGM；数据转换UG是美国UGS公司开发的集CAD/CAE/CAM大型参数化软件。

它可用于整个产品的开发过程，包括产品建模、零部件装配、运动分析、有限元分析以及数控加工等强大功能。

尽管UG本身可以生成二维工程图，但由于一些原因，在很多情况下还是需要将UG工程图转化为AutoCAD的DWG文件。

这是因为：（1）AutoCAD是目前我国使用最广泛、应用最成熟的二维设计软件，在国内具有广泛的影响，大多数工程技术人员都熟悉该软件，而且，利用AutoCAD能够很方便、很容易地用打印机或绘图仪导出图纸，对相关人员和相关设备的要求较UG要低。

（2）如果加工设备比较先进。

完全可以使用UG实现无纸化的设计与制造。

但就目前国内的情况来说，真正实现CAD/CAE/CAM的企业还很少。

因此在产品生产过程中仍然需要提供大量的二维零件图纸。

（3）UG生成的工程图是符合欧洲标准的，在某一些细节方面跟我们的国标有一定的差距，这样会给我们的工程技术人员带来很大的不便。

（4）UG在尺寸符号标注，文字处理以及明细表编制方面的情况还不尽如人意，而且早期的UG版本在汉字导入上与Windows的兼容性也不甚理想。

而这些生成二维图以后的后处理工作在AutoCAD就可以方便快捷实现的。

（5）UG的打印接口设置复杂，稍有不慎，就会造成导出图纸作废。

而AutoCAD的打印接口已经非常成熟，只要经过简单的设置就可以导出用理想的图纸。

cad中怎么把三维变成二维
在CAD中三维和二维经常互相使用，那么大家知道cad中怎么把三维变成二维吗?下面是店铺整理的cad中怎么把三维变成二维的方法，希望能给大家解答。

cad中把三维变成二维的方法
首先，我们启动Auto CAD软件后，我们进入软件的选择界面，第一步将如下图所示的选项框中的选项更改为“AutoCAD经典视图”。

然后我们点击工具栏里面的“视图”选项，然后按照我的图片提示进行下一步操作。

这里我们选择“二维样式”，然后选择“二维线框”。

接下来，我们还是需要点击“视图”选项，然后选择“三维视图”，这里我们选择“俯视”。

然后完成上述两步之后，你会发现，软件的界面已经成功转换为二维坐标，也就是二维视图的软件界面模式，但是会发现软件界面上出现了很多个点阵，然后接下来，我们处理这些点阵。

此刻，我们将鼠标移至软件界面最底端，然后点击“栅格”，使这个功能选项处于关闭状态，然后我们的熟悉的Auto CAD软件的工作界面就出现了，我们就开始自己的制图之旅吧。

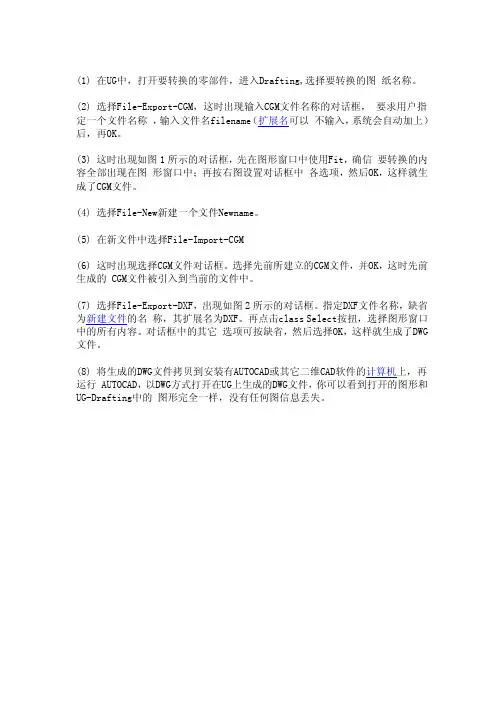

(1) 在UG中，打开要转换的零部件，进入Drafting,选择要转换的图 纸名称。

(2) 选择File-Export-CGM，这时出现输入CGM文件名称的对话框， 要求用户指定一个文件名称 ，输入文件名filename（扩展名可以 不输入，系统会自动加上）后，再OK。

(3) 这时出现如图1所示的对话框，先在图形窗口中使用Fit，确信 要转换的内容全部出现在图 形窗口中；再按右图设置对话框中 各选项，然后OK，这样就生成了CGM文件。

(4) 选择File-New新建一个文件Newname。

(5) 在新文件中选择File-Import-CGM　(6) 这时出现选择CGM文件对话框。

选择先前所建立的CGM文件，并OK，这时先前生成的 CGM文件被引入到当前的文件中。

(7) 选择File-Export-DXF，出现如图2所示的对话框。

指定DXF文件名称，缺省为新建文件的名 称，其扩展名为DXF。

再点击class Select按扭，选择图形窗口中的所有内容。

对话框中的其它 选项可按缺省，然后选择OK，这样就生成了DWG 文件。

　(8) 将生成的DWG文件拷贝到安装有AUTOCAD或其它二维CAD软件的计算机上，再运行 AUTOCAD，以DWG方式打开在UG上生成的DWG文件，你可以看到打开的图形和UG-Drafting中的 图形完全一样，没有任何图信息丢失。

1.打开文件2.选择制图模块3.设置图纸页格式4.插入基本视图5.必要的视图表达6.必要的尺寸及公差表达7.选择CGM导出模式8.CGM导出对话框9.选择确定10.选择导出文件的存放路径及输入文件名11.查看导出文件12.新建UG文件13-1.选择导入CGM文件13-2.选择导入CGM文件的存放路径及文件名14.选择导出DXF-DWG文件15.左键单击类选择16.框选图纸并点击对号17.选择DWG格式并设置文件名称存放路径18.单击确定19.选择cad文件及打开20..转换成功。

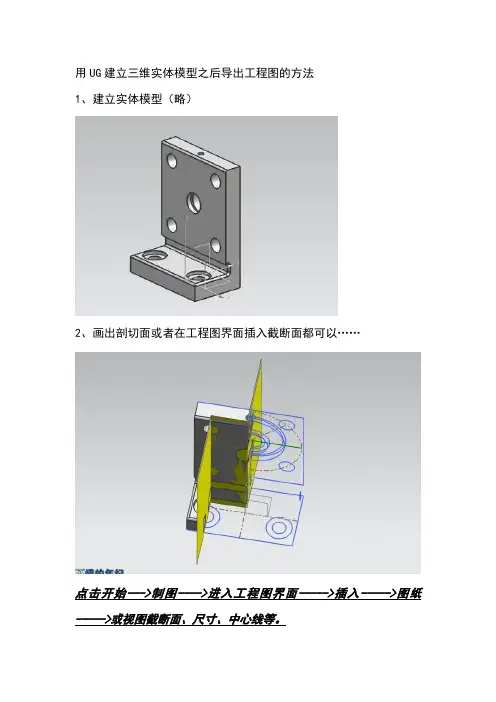

用UG建立三维实体模型之后导出工程图的方法
1、建立实体模型（略）
2、画出剖切面或者在工程图界面插入截断面都可以……
点击开始--->制图---->进入工程图界面----->插入----->图纸----->或视图截断面、尺寸、中心线等。

在建模和制图之间转化会有跟随性的变化要注意！！！
3、绘制工程图完成后、可以进行标注、添加线等操作。

完成后在工程图制图界面，点击文件------>导出------>change_2d，就可以生成可以编辑的CAD图形（而不是将工程图进行另存为dwg文件完成！！！很关键……）
4、多联系，多思考，多百X、谷X……
5、你请求神的帮助，是因为你相信神的能力；如果神没有帮助你，那么是因为神相信你的能力……。

三维到二维1．打开文件打开文件，我打开的是“方块螺母.dwg”。

应该注意的是：你要转化为二维的物体应该是实体（solid），而不是网格物体或面物体。

如按好的习惯，应该是用实际比例画在模型空间中。

着色模式：2．转到布局中，删除系统自动生成的视口。

3．布局自己的视口3.1 新建一个层，命名为“视口”，将其设置为不可打印，并设置为当前层。

3.2 建自己的视口。

运行“视图→视口→四个视口”命令: _-vports指定视口的角点或[开(ON)/关(OFF)/布满(F)/消隐出图(H)/锁定(L)/对象(O)/多边形(P)/恢复(R)/2/3/4] <布满>: _4指定第一个角点或[布满(F)] <布满>: ；在这个地方按回车正在重生成模型。

4．进入浮动模型空间在状态栏“图纸”上按一下，它将变为“模型”，当前活动的视口边框将加粗。

5．设置各视图利用“视图→三维视图”菜单将三视图调整为其正交状态。

如果你的图上没其它东西，将显示成类似于下图的样子。

6．转回图纸空间7．设置各视图的比例，锁定视口显示选中三视图的视口，运行“修改→对象特性”，选择你所需的比例，如果你的各视图没有对齐，可使用mvsetup命令来使之对齐，具体用法请参见帮助。

各视图设置完后把“显示锁定”选择为“是”，以锁定显示，以免不小心缩放和移动了视口中的图形。

8．加载hidden线型运行“格式→线型→加载”，选择hidden线型，按“确定”以把此线型加载到内存中。

这是系统所默认的虚线线型。

9．进入浮动模型空间，激活第一个视口，运行solprof命令命令: solprof选择对象: ；在这里选择你的实体找到1 个选择对象: ；按回车是否在单独的图层中显示隐藏的剖面线？[是(Y)/否(N)] <是>: ；一路回车下去是否将剖面线投影到平面？[是(Y)/否(N)] <是>:是否删除相切的边? [是(Y)/否(N)] <是>:已选定一个实体。
