CAD三维转二维出图演示

AU TOCAD软件中三维实体转化二维工程图技巧叶海见(浙江工业职业技术学院,浙江绍兴312000)摘　要:在AU TOCAD软件中由三维实体模型生成二维工程图常用方法大多是在图样空间完成,用起来很不方便,且相关操作指导介绍过于简单,使用者难以真正掌握。

本文探索出一种新的方法,首先在图样空间设置好需要的视图,设置图形操作,接下来在模型空间里操作,利用关闭相应图层操作和移动命令把各视图分离,再把有关视图在空间位置进行旋转对正,最后得到符合投影规律的视图。

本文为广大AutoCAD用户提供了一套完整的三维实体转化二维工程图的方法,可以提高AutoCAD三维设计的效率。

关键词:图样空间;模型空间;图层隐藏;移动旋转中图分类号:TB237 文献标志码:BSkill at T ranslation of3D Solid Model into2D E ngineering Dra wing in AutoCAD Softw areYE Haijian(Zhejiang Industry Polytechnic College,Shaoxing312000,China)Abstract:The usual method for the translation of3D solid model into2D engineering drawing is achieved under paper space in AutoCAD.Because the translation is very inconvenient and the introduction of operation guidance is simple,so it is difficult for the user to mastery.For these reasons,a new method is brought out in this paper.First of all,necessary views are set up in the paper space,and then graphics operations are set up.Next operation is in the model space,all the views are separated by the command of close layer and move,and after that the positions of the views are rotated and justified.Finally the views that fill the projection law are received.In this paper,a new method for the translation of3D solid model into2D engineering drawing is brought out to the users of AutoCAD,and this method can increase the3D design efficiency.K ey w ords:Paper space,Model space,Layer hidden,Move rotate “有了实体,能不能自动生成二维平面图形”?在教授AU TOCAD软件的三维实体造型时,许多人经常会问。

04版非平面摄影法三维实体画好以后，可以观赏，也可以截成图片，固然漂亮、直观，但很多信息传递不到。

因此，只有把三维实体转成三视图，才是最实用的，可以反映三维实体的各个部位的详细信息。

? ? 而怎样才能将所画好的三维实体用三视图的形式表达出来，是很多绘图者比较头疼的事情。

在平面里参照三维实体一步步地画，固然可以画出，但既费时又费力，且往往容易遗漏很多信息。

? ? 那么，能否在AutoCAD中将三维实体直接转换成三视图呢？答案是肯定的。

下面我就详细介绍这样的操作——三维实体转三视图。

在转换的过程中，要用到2个命令……“设置视图(solview)”、“设置图形(soldraw)”，这2个命令在CAD的各个版本中都有，是通用的。

? ? 在AutoCAD2007版及以后的版本中，还可以用“平面摄影(flatshot)”来制作三视图，我也刚接触，在研究后，再告知大家。

下面是“三维实体转三视图”的详细图解：1234567891011121314151617181920? ? ? ? ?21222324252627282930?31323334353637383940414243444507版平面摄影本例为AutoCAD实例教程，今天我们将学习通过运用AutoCAD的“平面摄影(flatshot)”命令将三维模型转为三视图的方法，本实例适用于AutoCAD 2007以上版本，希望能给朋友们带来帮助。

作者：shaonx? ? 来源：中国教程网论坛在AutoCAD2007版及以后的各个版本中，还可以用“平面摄影(flatshot)”命令来进行三维实体到三视图转换，这个转换过程是在“模型”里转换，这就给很多的后续操作带来了方便，如绘制“剖视图”、“截面图”、“转向图”等等。

经过本人(shaonx)一段时间的研究试验，总结了一套转换的方法，自我感觉基本上还是成功的，因此特意做了本教程，以飨广大的网友。

希望本教程会给大家带来方便。

CAD中的二维图形和三维模型的转换在CAD软件中，二维图形和三维模型的转换是非常重要的。

这种转换可以帮助我们从平面图纸中创建出具有深度和立体感的三维模型，或者将三维模型展开成二维图形。

下面我们将介绍一些在CAD软件中常用的二维图形到三维模型的转换方法以及三维模型到二维图形的展开方法。

一、二维图形到三维模型的转换1. 提取边缘：这是最基本且常用的方法。

首先，我们需要在二维图形中选择所需的边缘。

然后，使用拉伸、挤压等命令将所选边缘扩展到所需的高度或深度，从而创建出一个带有立体效果的模型。

2. 旋转拉伸：这种转换方法适用于需要沿轴线或曲线旋转的形状。

选择所需的形状，然后使用旋转拉伸命令将其旋转并拉伸到所需的高度或深度，以创建出一个具有旋转特性的模型。

3. 曲面建模：当需要创建复杂的曲面形状时，可以使用曲面建模工具。

通过将多条曲线相连接，使用曲线修剪、拓扑结构等命令，我们可以创建出具有复杂几何形状的三维模型。

二、三维模型到二维图形的展开1. 剖视图：剖视图是一种常用的将三维模型展开成二维图形的方法。

选择所需的模型，然后使用剖面命令将其分割成所需的剖视图。

在剖视图中，我们可以看到模型的内部细节以及构造。

通过将剖视图投影到平面上，我们可以创建出一个展示模型内部结构的详细二维图形。

2. 投影视图：投影视图是将三维模型投影到平面上的方法。

选择所需的模型，然后使用投影命令将模型投影到平面上。

通过投影视图，我们可以创建出一个与原始模型相似但没有深度和立体感的二维图形。

3. 展开：对于一些具有表面发生变形的三维模型，我们可以使用展开命令将其展开成二维图形。

展开命令会将模型的各个面展开成平面上的形状，并生成展开图。

这对于制作纸质或金属模型的模具非常有用。

在CAD软件中，二维图形和三维模型之间的转换是非常常用的操作。

通过掌握这些方法，我们可以更加灵活地编辑和设计图纸。

无论是从二维图形到三维模型的转换，还是从三维模型到二维图形的展开，这些技巧都可以帮助我们更好地理解和表达设计。

三维实体生成二维视图福建省林业职业技术学院谢金生摘要：本文通过实例论述在AutoCAD中将三维实体生成二维视图的方法和特点，着重阐述生成符合机械图投影关系的基本视图、向视图和剖视图中所使用的命令、方法、步骤及注意事项。

关键词：AutoCAD 三维实体二维视图生成方法注意事项引言：由于三维设计特有的优越性，故越来越受到人们的重视，在发达地区，已经CAD/CAM一体化，三维设计直接用于加工。

然而，目前我国机械行业大部分企业技术落后、设备老化、数控机床数量少，仍然用二维图样指导生产，并且，这种局面要持续较长的时间。

因此，充分利用AutoCAD三维建模的优势，在产品或零件的设计中，通过实体建模，再由三维模型生成二维工程视图，对减少绘图的工作量、提高绘图的速度与精度、避免二维绘图中可能出现的各种错误，有其重要的意义。

一、在模型空间中设置平铺视区打开AutoCAD软件，首先进入模型空间，在模型空间中可以绘制三维实体。

如图（1）就是在模型空间中绘制的支座零件的三维实体。

但由于三维实体的不透明性——前面遮挡后面，从一个角度只能看到其中的部分。

要想看到三维实体的各部分，就要从不同的角度对其进行观察，为便于观察，可以把屏幕上的绘图区设置成多个视区。

在AutoCAD2000的模型空间中点击菜单栏中的视图\视口\新建视口或在命令行中键入Vports命令，可把绘图工作区设置为多个视区（这种视区称为平铺视区（TiledViewport）。

并可为各视区设置为不同的观察视点。

如图（2）所示，为便于观察零件的具体形状，模型空间设置了4个平铺视区，并将各视区的视点分别设置为主视图、俯视图、左视图和透视图。

显然平铺视区方便了三维实体观察，可以生成二维视图。

然而得不到打印输出的支持，只能打印输出激活的平铺视区（被激活的视区显示粗边框，如图（2）中的透视图。

），不能打印未激活的平铺视区。

另外，由图（2）还可知，在模型空间中的不同视区上标注的尺寸、注释的文字，将随观察角度的变化而倾斜，有时模糊不清，甚至变为一条线。

用AutoCAD把三维模型转化为二维多面投影图 一、模型空间与图纸空间模型空间是AutoCAD 为用户提供的一个绘制二维实体和三维实体的三维工作环境。

通常绘制图形的工作(不管是二维图形还是三维图形)都是在模型空间进行的，本系列教材前面章节中给出的图形绘制示例均在模型空间完成。

在AutoCAD中，建立组合体的三维实体模型只能在模型空间完成。

图纸空间是一个二维空间，虽然在图纸空间作图时，AutoCAD 能接受用户输入的三维数据，但生成的仅是当时环境下向当前视图平面投影而得到的平面图形。

因此图纸空间是一种用于设计图纸布局的工具。

模型空间和图纸空间都有它们各自独立的图形单位和绘图边界，或者说两种空间的绘图环境和图形实体是各自独立的，在某一空间中用户只能对本空间的图形实体进行操作。

二、视窗的概念及多视窗的设置AutoCAD的一个视窗就是屏幕中的一个矩形区域，在模型空间和图纸空间均可建立多视窗，由于两种空间中所建立的多视窗性质不同，所以建立和操作视窗的方法也不同。

能否进入图纸空间，建立什么性质的多视窗取决于变量TILEMODE。

●当TILEMODE=1(on)时（缺省值），用户只能在模型空间工作。

用VPORTS 命令建立多视窗，所建多视窗不能重叠，不能编辑，称作平铺多视窗，对于平铺多视窗用户可分别控制各个视窗的绘图环境。

●当TILEMODE=0(off)时，进入图纸空间。

同时用户通过MSPACE(MS)和PSPACE(PS)命令可随时在两种空间中切换。

用MVIEW命令建立多视窗，最多可同时显示的视窗个数由变量MAXACTVP控制，视窗可互相重叠，所以称作浮动多视窗。

浮动多视窗实际上是AutoCAD的一种特殊实体——视窗实体，它有完整的数据结构，可用AutoCAD的一般编辑命令（如ERASE, MOVE等）对其进行编辑，当用MSPACE 命令切换到模型空间时，还可以分别控制各个浮动视窗中的绘图环境及图层状态。

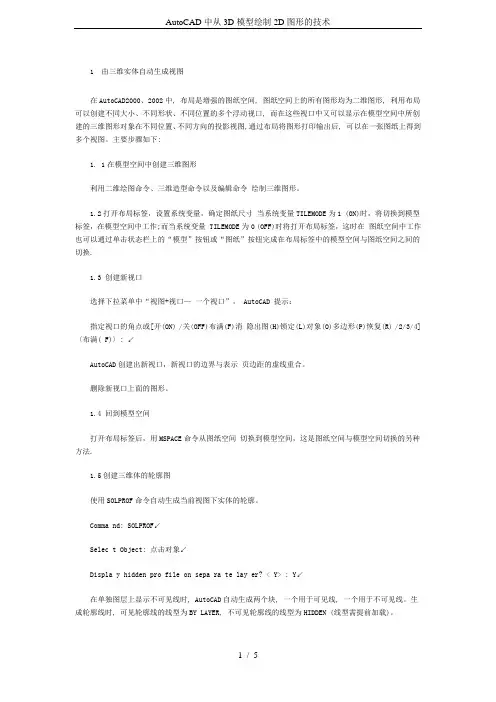

1 由三维实体自动生成视图在AutoCAD2000、2002中, 布局是增强的图纸空间, 图纸空间上的所有图形均为二维图形, 利用布局可以创建不同大小、不同形状、不同位置的多个浮动视口, 而在这些视口中又可以显示在模型空间中所创建的三维图形对象在不同位置、不同方向的投影视图,通过布局将图形打印输出后, 可以在一张图纸上得到多个视图。

主要步骤如下:1. 1在模型空间中创建三维图形利用二维绘图命令、三维造型命令以及编辑命令绘制三维图形。

1.2打开布局标签，设置系统变量，确定图纸尺寸当系统变量TILEMODE为1 (ON)时，将切换到模型标签，在模型空间中工作;而当系统变量 TILEMODE为0 (OFF)时将打开布局标签，这时在图纸空间中工作也可以通过单击状态栏上的“模型”按钮或“图纸”按钮完成在布局标签中的模型空间与图纸空间之间的切换.1.3 创建新视口选择下拉菜单中“视图+视口—一个视口”， AutoCAD 提示：指定视口的角点或[开(ON) /关(OFF)布满(F)消隐出图(H)锁定(L)对象(O)多边形(P)恢复(R) /2/3/4]〈布满( F)〉: ↙AutoCAD创建出新视口，新视口的边界与表示页边距的虚线重合。

删除新视口上面的图形。

1.4 回到模型空间打开布局标签后，用MSPACE命令从图纸空间切换到模型空间，这是图纸空间与模型空间切换的另种方法.1.5创建三维体的轮廓图使用SOLPROF命令自动生成当前视图下实体的轮廓。

Comma nd: SOLPROF↙Selec t Object: 点击对象↙Displa y hidden pro file on sepa ra te lay er? < Y> : Y↙在单独图层上显示不可见线时, AutoCAD自动生成两个块, 一个用于可见线, 一个用于不可见线。

生成轮廓线时, 可见轮廓线的线型为BY LAYER, 不可见轮廓线的线型为HIDDEN (线型需提前加载)。
