CAD三维转二维的详细方法(1)

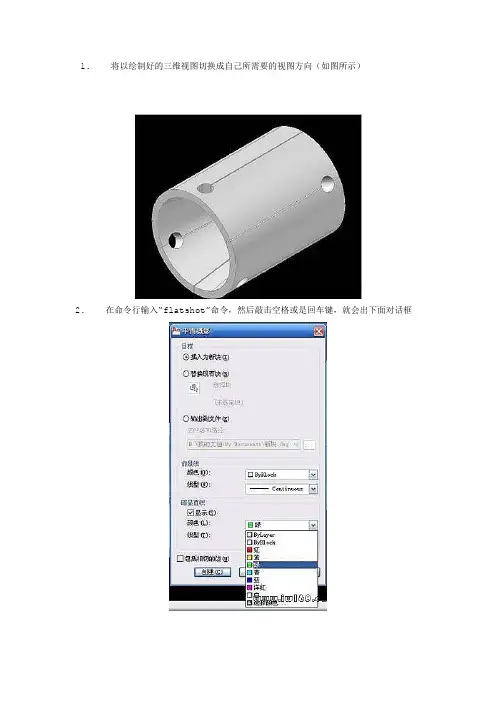

1. 将以绘制好的三维视图切换成自己所需要的视图方向（如图所示）
2. 在命令行输入“flatshot”命令，然后敲击空格或是回车键，就会出下面对话框
3. 按图示选择自己所需要的线性及颜色，“显示”里面最好区分一下颜色，以便后面删除不需要的线，然后点击“创建”，命令行会提示指定插入点，此时鼠标在绘图区域得空白处点击一下即可；然后命令行会提示“输入X比例因子，指定对角点，或[角点
(C)/XYZ(XYZ)]”,此时键盘敲击空格或回车即可，接着命令行会提示“输入Y比例因子或<使用X比例因子>，此时继续敲击空格或回车键，命令行会提示“指定旋转角度”，此时继续敲击空格或是回车即可完成转换。

此时绘图区域中就会出现如下图形
注：若是没有看到图中所示图形，用户此时只需双击鼠标中间即可
4. 接着将转化完成的图形选中后输入快捷键“X”即可完成分解，分解后删除图示中绿色线性就完成了转换，见下图
以上是本人实践后自创的，如有不妥之处还望大家指正，谢谢！。

CAD中的二维图形和三维模型的转换在CAD软件中，二维图形和三维模型的转换是非常重要的。

这种转换可以帮助我们从平面图纸中创建出具有深度和立体感的三维模型，或者将三维模型展开成二维图形。

下面我们将介绍一些在CAD软件中常用的二维图形到三维模型的转换方法以及三维模型到二维图形的展开方法。

一、二维图形到三维模型的转换1. 提取边缘：这是最基本且常用的方法。

首先，我们需要在二维图形中选择所需的边缘。

然后，使用拉伸、挤压等命令将所选边缘扩展到所需的高度或深度，从而创建出一个带有立体效果的模型。

2. 旋转拉伸：这种转换方法适用于需要沿轴线或曲线旋转的形状。

选择所需的形状，然后使用旋转拉伸命令将其旋转并拉伸到所需的高度或深度，以创建出一个具有旋转特性的模型。

3. 曲面建模：当需要创建复杂的曲面形状时，可以使用曲面建模工具。

通过将多条曲线相连接，使用曲线修剪、拓扑结构等命令，我们可以创建出具有复杂几何形状的三维模型。

二、三维模型到二维图形的展开1. 剖视图：剖视图是一种常用的将三维模型展开成二维图形的方法。

选择所需的模型，然后使用剖面命令将其分割成所需的剖视图。

在剖视图中，我们可以看到模型的内部细节以及构造。

通过将剖视图投影到平面上，我们可以创建出一个展示模型内部结构的详细二维图形。

2. 投影视图：投影视图是将三维模型投影到平面上的方法。

选择所需的模型，然后使用投影命令将模型投影到平面上。

通过投影视图，我们可以创建出一个与原始模型相似但没有深度和立体感的二维图形。

3. 展开：对于一些具有表面发生变形的三维模型，我们可以使用展开命令将其展开成二维图形。

展开命令会将模型的各个面展开成平面上的形状，并生成展开图。

这对于制作纸质或金属模型的模具非常有用。

在CAD软件中，二维图形和三维模型之间的转换是非常常用的操作。

通过掌握这些方法，我们可以更加灵活地编辑和设计图纸。

无论是从二维图形到三维模型的转换，还是从三维模型到二维图形的展开，这些技巧都可以帮助我们更好地理解和表达设计。

三维多段线转二维多段的方法-概述说明以及解释1.引言1.1 概述概述是文章引言部分的一部分，旨在简要介绍本文所要讨论的主题以及解决问题的目的。

对于本篇文章《三维多段线转二维多段的方法》，我们将探讨如何将三维多段线转换为二维多段线的方法。

在计算机辅助设计中，多段线是一种常用的图形元素，它由一组节点和与节点相连接的线段组成。

我们常见的三维多段线指的是在三维空间中定义的多段线，它可以用来描述复杂的三维图形。

然而，在某些情况下，我们可能需要将三维多段线转换为二维多段线，以满足某些特定需求，例如在平面图绘制、建筑规划和展示等方面。

这个过程需要定义一种方法，能够有效地将三维多段线的信息投影到二维平面上，从而得到二维多段线的表示。

为了实现这个目标，本文将介绍两种常见的方法：投影法和剖面法。

这两种方法各有其特点和适用场景，读者可以根据具体需求选择合适的方法来进行三维多段线转二维多段的操作。

通过本文的研究，我们将为读者提供清晰的方案和技术参考，帮助他们理解并掌握将三维多段线转换为二维多段线的方法。

同时，通过对这些方法的比较和分析，我们也可以深入了解不同方法的局限性和优缺点，为今后的相关研究和应用提供参考依据。

综上所述，本篇文章旨在介绍三维多段线转二维多段的方法，通过对两种常用方法的描述和分析，帮助读者理解并应用这些方法，以满足实际需求。

在接下来的章节中，我们将详细介绍三维多段线和二维多段线的定义和特点，并说明两种转换方法的实现原理和应用场景。

1.2 文章结构文章结构部分的内容可以是：文章结构部分旨在为读者提供关于本文的组织和内容概述。

本文将按照以下结构展开：引言部分将首先对本文的主题进行概述，介绍三维多段线转二维多段线的方法。

接着，文章将介绍文章的整体结构，包括各个章节的内容和主要观点。

最后，我们将强调本文的目的，即为读者提供了解这一方法的全面指导。

正文部分将首先介绍三维多段线的定义和特点，包括它在三维坐标系中表示空间曲线的方法和特征。

CAD中由三维转化二维的方法
前提条件：所要转化的图形必须是三维实体
步骤1、打开所要转化的三维图形（本例提供原文件下载）
图（1）
步骤2、进入图纸空间，会出现如图（2）的界面，此项是设置打印机，以便生成打印文件。

步骤3、设置完后点击确定，生成图形，如图(3),先择它，然后删除。

用鼠标框选后,删除
图(3)
步骤4、设置视口，具体方法：依次点击视图\视口\四视口,后用鼠标在图纸上选择一区域,出现如图(4); 步骤5、选择四个视口，输入mspace命令，如图（5），后回车；
图(4) 图(5)
步骤6、分别选择视口，改变原有的视图方向：具体方法：点击视图\三维视图\俯视,依次修改,如图(6)
步骤7、用提取轮廓命令：solprof 如图（7）依次修改各视口，此命令按提示操作即可，命令后面全部
选择是，即回车就可以了。

图(6)
图(7)
步骤8、回到模型空间，删除三维实体，用UCS等命令，即可得到二维视图了。

如图（8）
图(8)。

常用工业设计软件(UG、Pro/E、SolidWorks、AautoCAD)的文件相互转换技术【摘要】本文重点介绍用三维图形文件转换成二维图形文件格式的一种可靠方法以及不同软件的三维图形文件的相互转换技术, 解决了各单位、各部门之间由于所用软件不同而需要达到CAD 数据共享的问题。

【关键词】二维图形三维图形数据转换在结构设计和模具、加工的过程中, 不同公司之间或同一公司不同应用之间, 由于大家使用不同的软件, 经常会遇到要把UG、Pro/E、Solid Works 、AutoCAD 的文件数据进行转换和再转换。

一、有关UG 、Pro /E 、Solid Works 、AutoCAD 软件的简单介绍1.1 、最有代表性的CAD 系统是美国Autodesk 公司开发的具有三维功能的通用二维CAD 绘图软件—AutoCAD, 如最普及的Auto-CAD 2004 是用于机械、工程和设计的AutoCAD 软件产品。

1.2 、UG (全称Unigraphics) 是美国EDS 旗下PLM Solution- UG公司集CAD/CAM/CAE 于一体的大型集成软件系统。

其三维复合型、特征建模、装配建模、装配间隙与干涉检查、机构运动分析和结构有限元分析的功能强大, 加上其在技术上处于领先地位的CAM, 使产品设计、分析和加工一次完成, 实现了CAD/CAM/CAE 的有机集成。

1.3 、Pro/E(全称Pro/ENGINEER)是美国PTC 公司的数字化产品设计制造系统。

率先将高端CAD 系统从航空、航天、国防尖端领域推介到民用制造行业, 为现代CAD 的技术发展与应用普及做出了贡献。

1.4 、美国Solid Works 公司开发的Solid Works 是一个集二维/ 三维图形于一体的大型CAD 软件。

它的特点是: ( 1 ) 对文件数据有较强的自动修复功能。

( 2 ) 输入输出的文件格式非常多, 可以很方便的进行文件数据的转换。

cad怎么把三维转成二维CAD是一种广泛应用于设计和绘图领域的软件工具。

它具有强大的功能，其中之一是能够将三维模型转换为二维图纸。

在本文中，我们将详细介绍如何使用CAD软件将三维模型转换为二维图纸。

在CAD软件中，转换三维模型为二维图纸的过程通常被称为投影。

投影的主要目的是展示三维对象的外观和尺寸，并将其转换为平面上的二维表示。

下面是一些常见的CAD软件中用于将三维转换为二维的主要方法和步骤：1. 选择正确的坐标系：在进行三维到二维转换之前，首先需要选择适当的坐标系。

通常情况下，我们使用笛卡尔坐标系，其中有三个坐标轴：X，Y和Z。

确定坐标系后，可以设置合适的比例尺和视图设置。

2. 创建投影视图：在CAD软件中，可以通过不同的方法创建投影视图。

其中最常用的方法是正交投影和透视投影。

正交投影是将三维模型投影到平行于观察者平面的二维平面上，而透视投影则更加真实地模拟了人眼视觉的效果。

选择适当的投影方法取决于您的需求和个人喜好。

3. 选择视图方向：在创建投影视图时，您需要选择适当的视图方向。

在三维对象中，可能存在多个视图方向。

您可以旋转和调整视图以获得最佳观察角度。

此外，您还可以选择从不同角度观察三维对象，并将其投影到不同的二维图纸上。

4. 添加尺寸和标注：一旦您已成功创建投影视图，接下来的步骤是添加尺寸和标注。

尺寸是表示物体尺寸和间距的线和数字。

标注则是对物体特征的描述，例如名称、标记和注释。

通过添加尺寸和标注，您可以使二维图纸更具信息性和易读性。

5. 附加细节和图例：根据您的需求，您可以添加额外的细节和注释到二维图纸中。

这可以包括图例、符号、注释和符号等。

这些额外的细节可以帮助读者更好地理解和解释图纸上的信息。

6. 导出和保存图纸：最后一步是导出和保存您的二维图纸。

CAD软件通常支持将图纸保存为不同的文件格式，如DWG、DXF等。

您可以选择适合您需求的文件格式，并保存图纸以备将来使用或共享。

需要注意的是，将三维转换为二维的过程可能因不同的CAD软件而有所不同。

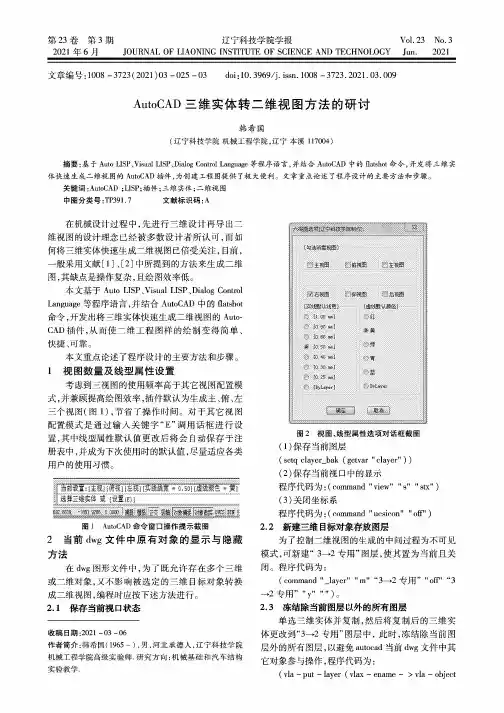

第23卷第3期辽宁科技学院学报Vol.23No.3 2021年6月JOURNAL OF LIAONING INSTITUTE OF SCIENCE AND TECHNOLOGY Jun.2021文章编号：1008-3723(2021)03-025-03doi:10.3969/j.issn.1008-3723.2021.03.009AutoCAD三维实体转二维视图方法的研讨韩希国(辽宁科技学院机械工程学院，辽宁本溪117004)摘要:基于Auto LISP A Visual LISP A Dialog Control Language等程序语言，并结合AutoCAD中的flatshot命令，开发将三维实体快速生成二维视图的AutoCAD插件，为创建工程图提供了极大便利。

文章重点论述了程序设计的主要方法和步骤。

关键词:AutoCAD；LISP；插件；三维实体;二维视图中图分类号:TP391.7文献标识码:A在机械设计过程中,先进行三维设计再导出二维视图的设计理念已经被多数设计者所认可,而如何将三维实体快速生成二维视图已倍受关注，目前,一般采用文献〔1〕、〔2〕中所提到的方法来生成二维图，其缺点是操作复杂，且绘图效率低。

本文基于Auto LISP^Visual LISP^Dialog Control Language等程序语言,并结合AutoCAD中的flatshot 命令，开发出将三维实体快速生成二维视图的Auto­CAD插件，从而使二维工程图样的绘制变得简单、快捷、可靠。

本文重点论述了程序设计的主要方法和步骤。

1视图数量及线型属性设置考虑到三视图的使用频率高于其它视图配置模式,并兼顾提高绘图效率，插件默认为生成主、俯、左三个视图(图1),节省了操作时间。

对于其它视图配置模式是通过输入关键字“E”调用话框进行设置，其中线型属性默认值更改后将会自动保存于注册表中,并成为下次使用时的默认值,尽量适应各类用户的使用习惯。

AutoCAD2018命令大全加详解.第一章：AutoCAD2018基本工具的使用1.CAD2018软件的安装及简介2. CAD2018工作界面认识3.新建，打开与保存文件（注意图形单位）新建：Ctrl+N ，图形单位：UN 保存：Ctrl+S , 打开：Ctrl+O , 退出命令：ESC4.鼠标的使用鼠标左键：选择，鼠标中键：前滚放大，后滚缩小，按住不放开是平移画板，连续按两下中键可以显示全部图形鼠标右键：在不同的位置与场景有不同的功能5.直线命令详解直线：L ，确认：空格/ 回车/ 鼠标右键6. 动态输入绘制角度线动态输入尺寸：F12 ，输入方式：长度TAB 角度（角度不支持空格确认）撤销：Ctrl+Z , 极轴追踪：F10对象捕捉：F3 ，空格/回车可以重复上次命令7.直线命令加强练习要学会做辅助线，以及动态输入角度的光标位置8.删除命令与选择技巧删除：E / Delete ,9.相对坐标绘制图形输入方式：(X,Y) 或者@（X,Y）10.极坐标绘制图形输入方式：长度< 角度注意角度是指所绘制的直线与水平向右边之间的夹角，逆时针是正角度，顺时针是负角度11.正交及相对坐标绘图练习正交：F812.直线绘图综合练习13.构造线祥解构造线：XL14.构造线角度与偏移15.修剪命令（重点）修剪：TR16.多段线命令多段线：PL.17.多段线扩展命令（圆弧）18.多段线练习及点命令点：PO定数等分：DIV定距等分：ME19.多段线之指定圆心(绘制特殊图形)20.圆工具的使用圆：C21.圆工具练习22.圆命令练习（from基点绘制方法）激活绘图命令—from—指定基点--@X,Y (相对坐标)23.圆弧绘制的几种方法圆弧：A 圆弧是逆时针方向绘制的。

24.绘制圆弧的剩余方法（注意优弧与劣弧之分）优弧是指大于180度的弧劣弧是指小于180度的弧25.圆弧绘制练习一（有新知识点）26圆弧练习二27 . 了解CAD2018新功能，安装升级补丁28. CAD2018新功能（PDF导入及增强SHX文字识别等新学员可跳过）29. CAD2018新功能（屏幕外选择，布局视口及智能标注）开启与关闭屏幕外选择的系统变量：SELECTIONOFFSCREEN （0关，1开）30.CAD2018新功能（外部参照功能增强新学员可跳过）更改默认路径：REFPATHTYPE ( 1 相对，2 完整，0 无路径)第二章：基本绘图操作与修改工具2-1. 绘制矩形的几种方式（上）矩形：REC 尺寸输入方式：X,Y或@X,Y 或X TAB Y 。

怎样把UG的三维图转化成CAD的⼆维图呢？你知道吗？第⼀种⽅法：
1、点击⽂件菜单中的Export→AutoCAD DXF/DWG...，弹出CAD格式转换窗⼝。

2、2D转换类型中，⼜分model和layout两种，先介绍model。

选中后点击finish，进⾏转换，这
个过程中会有脚本运⾏，等脚本运⾏完毕，则转换完毕。

3、选择2D转换类型中的layout，转换完毕后打开，可以发现，此类型转换是将UG中⼯程图和
模型绑定转换。

4、UG的视图图框完全转换成CAD视图图框，对视图进⾏标注，可以发现视图⽐例与UG中的保
持⼀致，都为实际尺⼨。

5、选择CGM转换类型，转换完毕后打开，可以发现，此类型转换将UG⼯程图的信息转换过来
显⽰在layout界⾯，并且都以线条表⽰。

不想从事底层⼯作，想摆脱现状，想学习UG编程，可
以找点冠教育的⽼师学习CNC数控技术。

第⼆种⽅法：
1、在UG中先绘制⼀个三维图。

2、绘制好三维图之后，点击UG左上⾓的开始，然后选中开始中的制图选项。

3、选中制图选项之后，点击新建图纸。

4、新建图纸之后，选中尺⼨⼤⼩然后点确定。

5、确认尺⼨之后，界⾯出现⼆维制图的边框和图表，把⿏标放到图框中间就可以显⽰出⼆维图
形，点击左键就可以把⼆维图形放到⽅框⾥。

6、等把3D图形的三个⾯都导⼊线框中之后，三维转⼆维就完成了。
