铁路信号电缆说明书

铁路数字信号电缆的功能特性及应用领域1.信号电缆的功能铁路数字信号电缆具有传输模拟信号(1MHz)、数字信号(2Mbit/s)、额定电压交流750V 或直流1100V及以下系统控制信息及电能的传输功能。

2.信号电缆的应用领域铁路信号电缆适用于铁路信号自动闭塞系统、微机监测、调度集中、调度监督、车站电码化、计算机连锁、大功率电动转辙机等有关信号设备和控制装置之间传输控制信息、监测信息和电能。

目前在中国铁路投入运营的自动闭塞系统有：交流计数自动闭塞系统、4信息移频自动闭塞系统、18信息移频自动闭塞系统、法国UM71自动闭塞系统、ZPW-2000系列(ZPW-2000、ZPW-2000A)无绝缘移频自动闭塞系统等8种以上的自闭系统。

现新建铁路，电气化改造线路均使用ZPW-2000A自动闭塞系统，其配套的电缆为内屏蔽铁路数字信号电缆(TB/T3100.5-2004)，是目前技术含量高、市场用量最大的尖端产品，行业年产值规模为15～20亿;其它信号制式的信号电缆用量较小，且呈逐步淘汰趋势，主要用于既有线路的维修、局部改造或自备线、支线等信号设备比较落后的线路，年行业产值规模据不完全统计不足10亿。

ZPW-2000A型无绝缘移频自动闭塞系统是在引进法国UM71无绝缘轨道电路技术国产化基础上，结合我国国情进行提高系统安全性、系统传输性能及系统可靠性的技术再开发，是铁路运输重载、安全、高速以及向机车信号主体化方向发展的地面基础设备。

其主要特点是：实现轨道电路全程断轨的检查，大幅度减少了调谐区分路死区长度，对调谐单元断线故障和拍频信号干扰实现了检查和防护，提高了系统的抗干扰水平，实现了技术上的重大突破，在传输安全性上有了质的提高。

并有效地提高了电气绝缘节轨道电路传输长度，使轨道电路传输长度从900米提高到1500米。

该系统2002年5月通过了铁道部组织的技术签定，被认定为铁路信号系统的唯一制式。

该系统用国产内屏蔽铁路数字信号电缆(SPTP型)取代原法国ZCO3型电缆，突破信号传输“同频不同缆”的限制，实现一根电缆内的不同屏蔽组中可同时传输同频率的移频信息，而且当线芯接地故障状态下屏蔽组间串音干扰与分缆的两根数字信号电缆(SPT型)等效，即达到了同频同缆与同频分缆具有同样的传输性能和安全可靠性。

铁路信号设备使用说明书一、概述铁路信号设备是保障铁路运行安全的重要装置，合理的使用和维护是确保列车正常运行的关键。

本说明书详细介绍了铁路信号设备的操作方法、注意事项以及常见故障处理方法，以帮助用户更好地使用信号设备。

二、设备组成铁路信号设备主要由信号机、信号灯、信号电缆、信号控制盒等组成。

以下将对每个组件进行详细介绍。

1. 信号机信号机是指用于向列车提供行车指示的装置，通常安装在轨道两侧。

信号机的设计形式多样，主要包括机械信号机和电子信号机两种。

机械信号机通过物理机构实现信号显示的变化，而电子信号机则利用电器元件来控制信号的显示。

2. 信号灯信号灯是信号机的重要组成部分，用于向驾驶员传递信号信息。

信号灯的颜色通常分为红、黄、绿三种，分别代表停止、减速和行驶。

3. 信号电缆信号电缆用于连接信号机和信号控制盒，传递控制信号和电力供应。

4. 信号控制盒信号控制盒是铁路信号设备的控制中心，用于对信号机进行控制和操作。

三、操作方法1. 信号机操作在列车运行过程中，操作人员需要根据行车指示进行信号机的操作。

对于机械信号机，通过转动信号机手柄或操作杆可以改变信号的状态；对于电子信号机，可以通过操作控制盒上的按钮或触摸屏来实现信号状态的改变。

2. 信号灯操作信号灯的操作很简单，通常是通过控制盒上的按钮进行控制。

按下按钮可以改变信号灯的颜色，从而改变信号的含义。

3. 故障处理在日常使用中，可能会遇到一些信号设备的故障。

以下是常见故障及处理方法的简要介绍。

- 信号灯无法正常显示：检查信号灯是否接触不良，若有松动应及时修复。

- 信号机无法转动或操作困难：检查机械部件是否有损坏，必要时进行维修。

- 信号控制盒无法控制信号机：检查电缆连接是否正确，如有问题应及时更换或修复。

四、注意事项1. 操作人员需经过专业培训并取得相关证书，方可操作信号设备。

2. 在使用信号设备时，应保持设备周围的环境整洁，避免杂物堆积或影响设备正常使用。

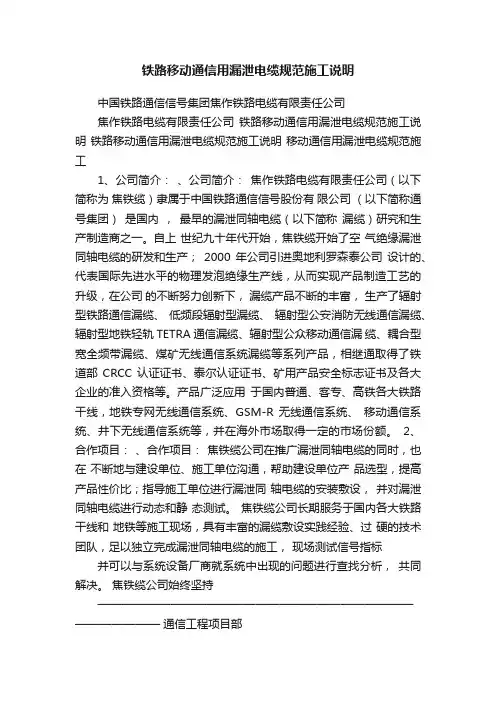

铁路移动通信用漏泄电缆规范施工说明中国铁路通信信号集团焦作铁路电缆有限责任公司焦作铁路电缆有限责任公司铁路移动通信用漏泄电缆规范施工说明铁路移动通信用漏泄电缆规范施工说明移动通信用漏泄电缆规范施工1、公司简介：、公司简介：焦作铁路电缆有限责任公司（以下简称为焦铁缆）隶属于中国铁路通信信号股份有限公司（以下简称通号集团）是国内，最早的漏泄同轴电缆（以下简称漏缆）研究和生产制造商之一。

自上世纪九十年代开始，焦铁缆开始了空气绝缘漏泄同轴电缆的研发和生产；2000 年公司引进奥地利罗森泰公司设计的、代表国际先进水平的物理发泡绝缘生产线，从而实现产品制造工艺的升级，在公司的不断努力创新下，漏缆产品不断的丰富，生产了辐射型铁路通信漏缆、低频段辐射型漏缆、辐射型公安消防无线通信漏缆、辐射型地铁轻轨 TETRA 通信漏缆、辐射型公众移动通信漏缆、耦合型宽全频带漏缆、煤矿无线通信系统漏缆等系列产品，相继通取得了铁道部CRCC 认证证书、泰尔认证证书、矿用产品安全标志证书及各大企业的准入资格等。

产品广泛应用于国内普通、客专、高铁各大铁路干线，地铁专网无线通信系统、GSM-R 无线通信系统、移动通信系统、井下无线通信系统等，并在海外市场取得一定的市场份额。

2、合作项目：、合作项目：焦铁缆公司在推广漏泄同轴电缆的同时，也在不断地与建设单位、施工单位沟通，帮助建设单位产品选型，提高产品性价比；指导施工单位进行漏泄同轴电缆的安装敷设，并对漏泄同轴电缆进行动态和静态测试。

焦铁缆公司长期服务于国内各大铁路干线和地铁等施工现场，具有丰富的漏缆敷设实践经验、过硬的技术团队，足以独立完成漏泄同轴电缆的施工，现场测试信号指标并可以与系统设备厂商就系统中出现的问题进行查找分析，共同解决。

焦铁缆公司始终坚持—————————————————————————————————通信工程项目部1中国铁路通信信号集团焦作铁路电缆有限责任公司以客户为中心，建立完善的服务质量保护措施，为客户提供全方位的产品和服务，产品质量和服务得到了用户的肯定，树立了优秀的漏泄同轴电缆民族品牌。

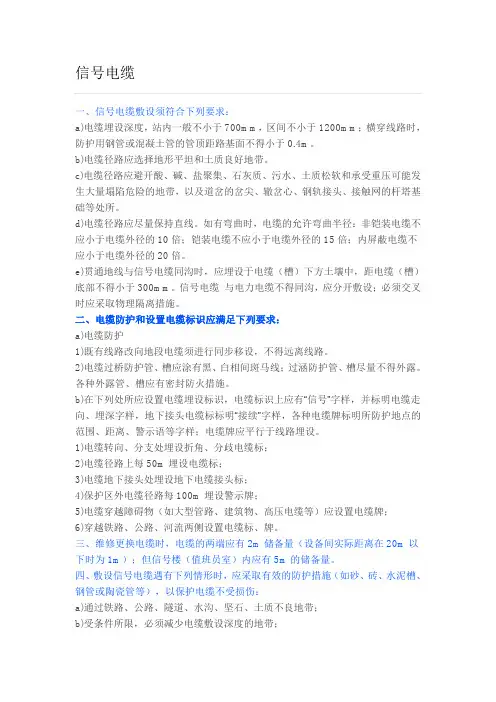

一、信号电缆敷设须符合下列要求：a)电缆埋设深度，站内一般不小于700mm，区间不小于1200mm；横穿线路时，防护用钢管或混凝土管的管顶距路基面不得小于0.4m。

b)电缆径路应选择地形平坦和土质良好地带。

c)电缆径路应避开酸、碱、盐聚集、石灰质、污水、土质松软和承受重压可能发生大量塌陷危险的地带，以及道岔的岔尖、辙岔心、钢轨接头、接触网的杆塔基础等处所。

d)电缆径路应尽量保持直线。

如有弯曲时，电缆的允许弯曲半径：非铠装电缆不应小于电缆外径的10倍；铠装电缆不应小于电缆外径的15倍；内屏蔽电缆不应小于电缆外径的20倍。

e)贯通地线与信号电缆同沟时，应埋设于电缆（槽）下方土壤中，距电缆（槽）底部不得小于300mm。

信号电缆与电力电缆不得同沟，应分开敷设；必须交叉时应采取物理隔离措施。

二、电缆防护和设置电缆标识应满足下列要求：a)电缆防护1)既有线路改向地段电缆须进行同步移设，不得远离线路。

2)电缆过桥防护管、槽应涂有黑、白相间斑马线；过涵防护管、槽尽量不得外露。

各种外露管、槽应有密封防火措施。

b)在下列处所应设置电缆埋设标识，电缆标识上应有“信号”字样，并标明电缆走向、埋深字样，地下接头电缆标标明“接续”字样，各种电缆牌标明所防护地点的范围、距离、警示语等字样；电缆牌应平行于线路埋设。

1)电缆转向、分支处埋设折角、分歧电缆标；2)电缆径路上每50m埋设电缆标；3)电缆地下接头处埋设地下电缆接头标；4)保护区外电缆径路每100m埋设警示牌；5)电缆穿越障碍物（如大型管路、建筑物、高压电缆等）应设置电缆牌；6)穿越铁路、公路、河流两侧设置电缆标、牌。

三、维修更换电缆时，电缆的两端应有2m储备量（设备间实际距离在20m以下时为1m）；但信号楼（值班员室）内应有5m的储备量。

四、敷设信号电缆遇有下列情形时，应采取有效的防护措施（如砂、砖、水泥槽、钢管或陶瓷管等），以保护电缆不受损伤：a)通过铁路、公路、隧道、水沟、坚石、土质不良地带；b)受条件所限，必须减少电缆敷设深度的地带；c)与其他电缆、管道交叉时；d)电缆易受白蚁蛀蚀的地带。

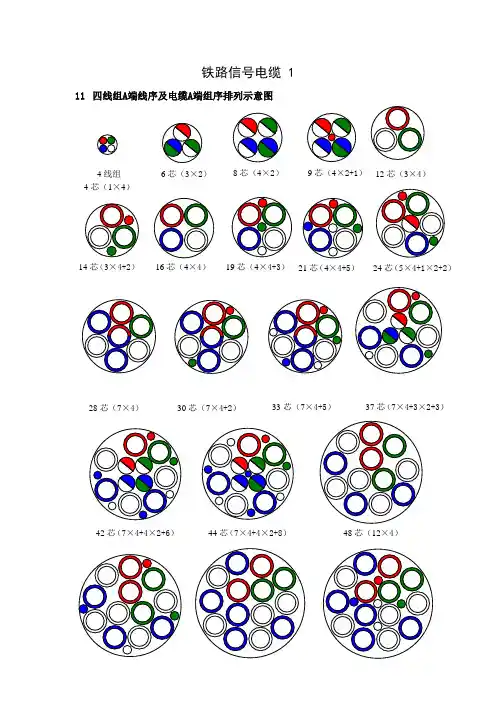

铁路信号电缆 111 四线组A端线序及电缆A端组序排列示意图4线组4芯（1×4）6芯（3×2）8芯（4×2）9芯（4×2+1）12芯（3×4）14芯（3×4+2）16芯（4×4）19芯（4×4+3）21芯（4×4+5）24芯（5×4+1×2+2）42芯（7×4+4×2+6）44芯（7×4+4×2+8）48芯（12×4）37芯（7×4+3×2+3）28芯（7×4）30芯（7×4+2）33芯（7×4+5）注：1、绝缘单线色标2、对绞组绝缘线芯色标3、星型四线组扎丝色标52芯（12×4+4）56芯（14×4）61芯（14×4+5）铁路数字信号电缆 210. 电缆A 端组序、线序排列示意图37芯（7×4+3×2+3）42芯（7×4+4×2+6）44芯（7×4+4×2+8） 48芯（12×4）4芯（1×4） 6芯（3×2） 9芯（2×4+1） 12芯（3×4） 8芯（2×4）14芯（3×4+2） 16芯（4×4） 19芯（4×4+3） 21芯（5×4+1）24芯（6×4）28芯（7×4） 30芯（7×4+2） 33芯（7×4+5）注：3、绝缘单线色标4、对绞组绝缘线芯色标5、星形四线组扎丝色标内屏蔽铁路数字信号电缆 310. 电缆A 端组序、线序排列示意图19B （4×4P+3）21A （3×4P+2×4+1）21B （5×4P+1）16A （2×4P+2×4）16B （4×4P ）14 B （3×4 P+2） 12 A （2×4 P+1×4）8 B （2×4 P ）14 A （2×4 P+1×4+2）12 B （3×4 P ）24B （6×4P ）28A （4×4P+3×4）28B （7×4P ） 30A （4×4P+3×4+2） 33A （4×4P+4×4+1）37A （4×4P+5×4+1）30B （7×4P+2）注释：（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。
