混凝土平法规则剪力墙平法识图及钢筋构造

剪力墙各种钢筋的层次关系
剪力墙柱编号
混凝土平法规则
墙柱类型
约束边缘构件
构造边缘构件
非边缘暗柱扶壁柱
表4-1
剪力墙柱编号
代号 YBZ
GBZ AZ FBZ
墙柱详称
说明
约束边缘暗柱设置在剪力墙边缘（端部）
约束边缘端柱起到改善受力性能作用的墙
约束边缘翼墙(柱)
柱。用于抗侧力大和抗震等级高的剪力墙，其配筋要求
16G101-3第66页“柱插筋在基础中的锚固”
柱插筋、纵筋与箍筋构造同框架柱
墙柱箍筋一般不设箍筋加密区，但是当纵筋采用绑扎搭接连接
时，应在搭接长度范围内设箍筋直径≥d/4(d为搭接钢筋最大直径)，间距≤5d（d为搭接钢筋最小直径）及100mm加密箍筋。
混凝土平法规则
4.3 剪力墙身的钢筋构造
（1）注写墙柱编号：按表4-1规定编号。
编号时，如若干墙柱的截面尺寸与配筋均相同，仅截面与轴线的关系不同时，可将其编为同一墙柱号。
（2）注写各段墙柱的起止标高，自墙柱根部往上以变截面位置或截面未变但配筋改变处为界分段注写。墙柱根部标高系指基础顶面标高（如为框支剪力墙结构则为框支梁顶面标高）。
1.剪力墙柱的注写
剪力墙截面注写 2．剪力墙身的注写
混凝土平法规则
剪力墙截面注写 3.剪力墙梁的注写
混凝土平法规则
钢筋的“直通原则”
混凝土平法规则
钢筋的“直通原则”，即“能直通则直通”是结构配筋的重要原则。
在分析剪力墙的钢筋布置时，不要忘记这个原则。例如，剪力墙的竖向钢筋（包括墙身的垂直分布筋和暗柱的纵筋），能直通伸到上一层时，则穿越暗梁或边框梁直通到上一层。

剪力墙平法识图与钢筋算量

例：
（3）注写水平分布钢筋、竖向分布钢筋和拉筋的具体数值注写数值为一排水平分布钢筋和竖向分布钢筋的规格与间距，具体设置几排已在墙身后面表达。
拉筋应注明布置方式“双向”或“梅花双向”，如图所示：
剪力墙身中拉筋的布置
➢1、当剪力墙中分布钢筋多于两排时，各排剪力墙分布筋间应设置拉筋，拉筋两端应同时钩住外排水平纵筋和竖向纵筋，还应与剪力墙内排水平纵筋和竖向纵筋绑扎在一起。
分布筋多于两排时，拉筋应与墙身内部的每排竖向和水平分布筋同时牢固绑扎。
拉筋梅花型布置方式实例
剪力墙柱
在剪力墙柱表中表达的内容，规定如下： 1.注写墙柱编号，和绘制该墙柱的截面配筋图，标注
墙柱几何尺寸。 2.注写各段墙柱的起止标高。 3.注写各段墙柱中的纵向钢筋和箍筋。
31
1.剪力墙墙柱编号：由墙柱类型代号和序号组成，表达形式应符合下表：
项目5 剪力墙平法识图与钢筋算量
27
拉筋排布规定：层高范围内由底部板顶向上第二排水平分布筋处开始设置，至顶部板底向下第一排水平分布筋处终止；墙身宽度范围内由距边缘构件边第一排墙身竖向分布筋处开始设置。位于边缘构件范围的水平分布筋也应设置拉筋，
此范围拉筋间距不大于墙身拉筋间距，或按设计标注。墙身拉筋应同时勾住竖向分布筋与水平分布筋。当墙身
3、剪力墙结构包含哪些构件？
剪力墙结构包含“一墙、二柱、三梁”，也就是说包含一种墙
身、两种墙柱、三种墙梁。
水平分布筋
外侧、内侧钢筋
墙身
竖向分布筋拉筋
基础层钢筋中间层钢筋
顶层钢筋
剪力墙结构构件
墙柱墙梁
端柱
暗柱连梁暗梁边框梁
纵筋箍筋
纵筋箍筋拉筋水平分布筋

剪力墙平法识图与钢筋算量

• 一、列表注写方式
• 列表注写方式是指在剪力力墙平面布置图上的编号,用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式来表达剪力墙平法施工图,如图５-１所示.
• (一)剪力墙柱 • 剪力墙柱编号由墙柱类型代号和序号组成,其表达形式见表５-１.
下一页返回
第五章剪力墙平法识图与钢筋算量

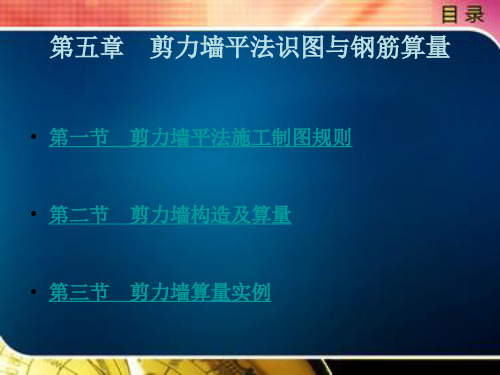

• 第一节剪力墙平法施工制图规则 • 第二节剪力墙构造及算量 • 第三节剪力墙算量实例
第一节剪力墙平法施工制图规则
• 剪力墙平法施工图是指在剪力墙平面布置图上采用列表注写方式或截面注写方式表达.剪力墙平面布置图可采用适当比例单独绘制,也可与柱或梁平面布置图合并绘制.在剪力墙平法施工图中,应注明各结构层的楼面标高、结构层高及相应的结构层号,还应注明上部结构嵌固部位位置.
上一页下一页返回
第一节剪力墙平法施工制图规则
• 在剪力墙身表中表达的内容,规定如下: • (１)注写墙身编号,包括水平与竖向分布钢筋的排数. • (２)注写各段墙身起止标高,自墙身根部往上以变截面位置或截面未变
但配筋改变处为界分段注写.墙身根部标高一般指基础顶面标高(部分框支剪力墙结构则为框支梁的顶面标高). • (３)注写水平分布钢筋、竖向分布钢筋和拉筋的具体数值.注写数值为一排水平分布钢筋和竖向分布钢筋的规格与间距,具体设置几排已经在墙身编号后面表达. • 拉筋应注明布置方式“矩形”或“梅花”布置,如图５-４所示(图中,a 为竖向分布钢筋间距,b为水平分布钢筋间距).
• (２)从相同编号的墙身中选择一道墙身, 按顺序引注的内容为: 墙身编号(应包括注写在括号内墙身所配置的水平与竖向分布钢筋的排数),墙厚尺寸,水平分布钢筋、竖向分布钢筋和拉筋的具体数值.例如,图５５中 Q２的引注内容为:墙身编号 Q２(分布钢筋的排数为２排, 可省略不写);墙厚为２５０mm;水平分布钢筋与竖向分布钢筋均为直径１０ mm 的 HRB４００级钢筋,间距为２００mm;拉筋为直径６mm 的 HPB３００级钢筋,间距为６００mm.

剪力墙平法识图及钢筋计算

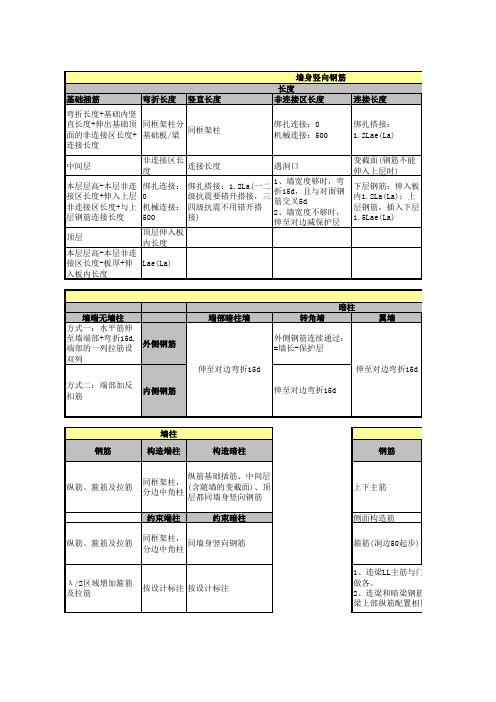

直锚：直锚：Lae(La) Lae(La) 水平钢筋搭接时，沿高度弯锚：伸至对边弯弯锚：伸至每隔一根错开500 折15d 对边弯折直锚：Lae(La) 15d 弯锚：伸至对边弯折 15d
墙梁连梁端支座：伸至端部弯折15d；伸至端部 >=Lae(La)时可不弯中间支座：Lae,且 >600 连通墙身水平筋中间层：加密区长度为洞口宽度顶层：加密区长度为上下主筋长度双洞口连梁暗梁 1、同墙身水平筋 2、遇洞时，从洞边开始锚固Lae 贯通墙身水平筋设计标注，全长范围计算根数直段长(斜长)+Lae(La) 连梁斜撑JC
基础插筋
弯折长度
竖直长度
墙身竖向钢筋长度非连接区长度连接长度绑扎连接：0 机械连接：500 绑扎搭接： 1.2Lae(La) 变截面(钢筋不能伸入上层时) 下层钢筋：伸入板内1.2La(La)；上层钢筋，插入下层 1.5Lae(La)
弯折长度+基础内竖直长度+伸出基础顶同框架柱分同框架柱面的非连接区长度+ 基础板/梁连接长度中间层本层层高-本层非连接区长度+伸入上层非连接区长度+与上层钢筋连接长度顶层非连接区长连接长度度绑扎连接： 0 机械连接： 500 顶层伸入板内长度
墙柱钢筋构造端柱构造暗柱钢筋
墙
纵筋、箍筋及拉筋
纵筋基础插筋、中间层同框架柱， (含随墙的变截面)、顶分边中角柱层都同墙身竖向钢筋约束端柱约束暗柱
上下主筋
侧面构造筋箍筋(洞边50起步)
纵筋、箍筋及拉筋
同框架柱，同墙身竖向钢筋分边中角柱
λ /2区域增加箍筋及拉筋
按设计标注按设计标注

钢筋平法识图和算量(剪力墙身水平分布筋计算

计算公式：外侧钢筋长度＝剪力墙长度－保护层＋弯折（15d）
计算钢筋长度＝（5000+2×150-2×15）+（3000+
过程
2×150-2×15）+2×15×14 = 8960
4-2-18
3. 转角墙水平分布钢筋根数计算
基础范围内剪力墙水平分布筋根数在基础部位布置间距小于等于500mm且不小于两道水平
总结
第一部分
剪力墙身水平分布筋计算——以转角处遇暗柱墙为例
转角墙水平分布钢筋构造转角墙水平分布钢筋长度计算转角墙水平分布钢筋数量计算
第一部分
剪力墙身水平分布筋计算
——以转角处遇暗柱墙为例
纯剪力墙
配筋平面图
配筋立面
1.转角墙水平分外侧钢筋
内侧钢筋
计算公式：内侧钢筋长度＝剪力墙长度－保护层＋弯折（15d）计算 1号筋长度＝5000+2×150-2×15+2×15×14=5690 过程 2号筋长度＝3000+2×150-2×15+2×15×14=3690
分布筋与拉筋间距。
各楼层范围内剪力墙水平分布筋根数剪力墙水平分布钢筋根数 = （层高-2*0.05）/间距＋１
起步距离
4-2-22
计算过程
基础底-3.4
基础内水平分布筋根数 = 2根 -1至3层水平分布筋根数=[（3000-2*50）/200+1]+[
（3600-2*50）/200+1]*3 = 73根

剪力墙平法识图与钢筋算量

内侧竖向贯通筋以V 打头注写. • ３)以tb打头注写拉筋直径、强度等级及间距,并注明“矩形”或“梅
花”.
上一页下一页返回
第一节剪力墙平法施工制图规则
• 表示２号外墙,长度范围为①~⑥之间,墙厚为３００mm;外侧水平贯通筋为 C１８＠２００,竖向贯通筋为 C２０＠２００;内侧水平贯通筋为 C１６＠２００, 竖向贯通筋为 C１８＠２００; 拉结筋为 A６, 矩形布置,水平间距为４００mm,竖向间距为４００mm.
上一页下一页返回
第一节剪力墙平法施工制图规则
• ２地下室外墙的原位标注 • 地下室外墙的原位标注,主要表示在外墙外侧配置的水平非贯通筋或
竖向非贯通筋. • 当配置水平非贯通筋时,在地下室墙体平面原位标注. 在地下室外墙外
侧绘制粗实线段代表水平非贯通筋,在其上注写钢筋编号并以 H 打头注写钢筋强度等级、直径、分布间距, 以及自支座中线向两边跨内的伸出长度值. 当自支座中线向两侧对称伸出时, 可仅在单侧标注跨内伸出长度,另一侧不注,此种情况下非贯通筋总长度为标注长度的２倍. 边支座处非贯通钢筋的伸出长度值,从支座外边缘算起. • 地下室外墙外侧非贯通筋通常采用“隔一布一”方式与集中标注的贯通筋间隔布置, 其标注间距应与贯通筋相同,两者组合后的实际分布间距为各自标注的１/２.
上一页下一页返回
第一节剪力墙平法施工制图规则
• (３)注写地下室外墙的外侧、内侧贯通筋和拉筋. • １)以 OS代表外墙外侧贯通筋.其中, 外侧水平贯通筋以 H 打头注写,
外侧竖向贯通筋以V 打头注写. • ２)以IS代表外墙内侧贯通筋. 其中, 内侧水平贯通筋以 H 打头注写,
• １)洞口编号:矩形洞口为JD××(××为序号),圆形洞口为 YD××(××为序号).

剪力墙平法识图与钢筋计算

• 3.3.பைடு நூலகம் 剪力墙钢筋的连接方式
• １.中间层剪力墙竖向钢筋的连接方式 • (１)竖向分布筋高低错落(不在剪力墙的同一截面水平)搭接.图３-２５
表示上下楼层间,剪力墙中竖向分布筋的搭接连接及其模板轴测投影示意图.
上一页下一页返回
３.３剪力墙的平法识图
• (２)竖向分布筋在同一水平处搭接.图３-２６是上下楼层间,剪力墙中竖向分布筋在一水平部位搭接连接,以及其模板轴测投影示意图.
３.３剪力墙的平法识图
• ２.地下室外墙的原位标注 • 地下室外墙的原位标注主要表示在外墙外侧配置的水平非贯通筋或竖
向非贯通筋. • (１)在外墙外侧配置水平非贯通筋.如图３-２４中的地下室外墙平法
施工图中DWQ１外侧水平非贯通筋①号和②号钢筋. • 在粗实线段上方均注写为HC１８＠２００;在粗实线段下方①号筋标
上一页下一页返回
３.３剪力墙的平法识图
• (２)不全在同一水平面上进行搭接的顶层剪力墙竖向钢筋.一、二级抗震等级剪力墙顶层竖向分布筋且直径小于或等于２８mm 时钢筋构造, 如图３-３３所示.但是,当钢筋为HPB３００级时,钢筋端头要有１８０°的弯钩.
• (３)机械连接的顶层剪力墙竖向钢筋.采用的是机械连接方法.相邻竖筋连接点间的竖向距离为３５d.最低竖筋连接点到楼板面的距离,需要≥５００mm图３-３４所示.
差(是指相对于墙梁所在结构层楼面标高的高差值,正值代表高于者,负值代表低于者,未注明的代表无高差),墙梁截面尺寸b×h、上部纵筋、下部纵筋和箍筋的具体数值等. • ３.剪力墙柱表 • 在剪力墙柱表中,包括墙柱编号,截面配筋图,加注的几何尺寸(未注明的尺寸按标注构件详图取值),墙柱的起止标高,全部纵向钢筋和箍筋等内容.其中,墙柱的起止标高自墙柱根部往上以变截面位置或截面未变但配筋改变处为分段界限,墙柱根部标高是指基础顶面标高(框支剪力墙结构则为框支梁的顶面标高).

剪力墙平法识图和钢筋计算

2）注写各段墙身起止标高。自墙身嵌固部位往上，以变截面位置或截面未变但配筋改变处为界分段注写。本例的墙身Q1分两个标高段：第一段墙身起止标高为-0.030~30.270；第二段墙身起止标高为30.270~59.070。
3）注写墙身厚度。例如1号墙身Q1，第一标高段-0.030~30.270的墙厚为300mm，而第二标高段30.270~59.070墙厚为250mm。
4）注写水平分布钢筋、竖向分布钢筋和拉筋的具体数值。注写数值为—排水平分布钢筋和竖向分布钢筋的规格与间距；达。
（4）剪力墙梁表
图7-3-1某办公楼工程1~16层的剪力墙梁表见图7-3-4。
图7-3-4 某办公楼工程1~16层剪力墙梁表
在图7-3-4剪力墙梁表中表达的内容有以下规定：
1）注写墙梁编号，比如：LL1、LL2‥‥LL(JX)1、BKL1等。 2）注写墙梁所在楼层号。 3）注写墙梁顶面标高高差，指相对于墙梁所在结构层楼面标高的高差值。高于者为正值，低于者为负值，当无高差时不注。 4）注写墙梁截面b×h。 5）注写墙梁上部纵筋、下部纵筋和箍筋的具体数值。 6）当墙梁的侧面纵筋与剪力墙身的水平分布筋相同时，表中不注；否则应补充注明梁侧面纵筋的具体数值。注写时，以大写字母G打头，接续注写直径与间距。
图7-3-1 某办公楼工程剪力墙的平面布置图示例
1.3.2 剪力墙平法施工图的列表注写方式
（1）剪力墙平面布置图及结构标高和层高表
1）剪力墙平面布置图。某工程的剪力墙平面布置图，见图7-3-1。
剪力墙施工图与常规表示方法相同。
1、平面布置图表明定位轴线、剪力墙的编号、形状及与轴线的关系，剪力墙按照约束边缘构件和构造边缘构件分别进行编号，比如YBZl、YBZ2‥‥‥GBZ1、 GBZ2‥‥‥等。
