轴电压测量及注意事项

发电机轴电压测量原理
发电机在运行中，由于安装原因或绝缘垫可能因油污堆积、损坏或老化等个原因而失去作用，是轴电流能够流通而造成设备损坏，为了检查运行中发电机励侧轴承与底座的绝缘状况，应定期测量发电机的轴电压，常规测量发电机轴电压的接线装置要参考相关资料。

因为轴电压的频率成分较复杂，测量时必须采用高内阻的交流电压表，否则会产生很大的测量误差，在发电机的各种工况，即空转无励磁、空载额定电压、短路额定电流以及各种负载情况下测量。

测量时，用交流电压表先测量发电机大轴两端之间的电压U1.然后将发电机轴瓦与大轴经铜丝刷短路，消除轴瓦与大轴之间的油膜压将，再测量励磁机侧轴瓦与地之间的电压U。

根据U1和U2的大小来判断励侧轴承对地绝缘好坏。

（1）当U1≈U2时，说明绝缘垫绝缘情况良好。

（2）当U1>U2时（U≦10V），说明绝缘垫绝缘被破坏，有轴电流流过，由于轴电流会在转轴内部和底座上产生压降，从而使U1>U2。

（3）当U1<U2时，说明测量部正确，应检查测量方法及仪表。

编辑：盼花开。

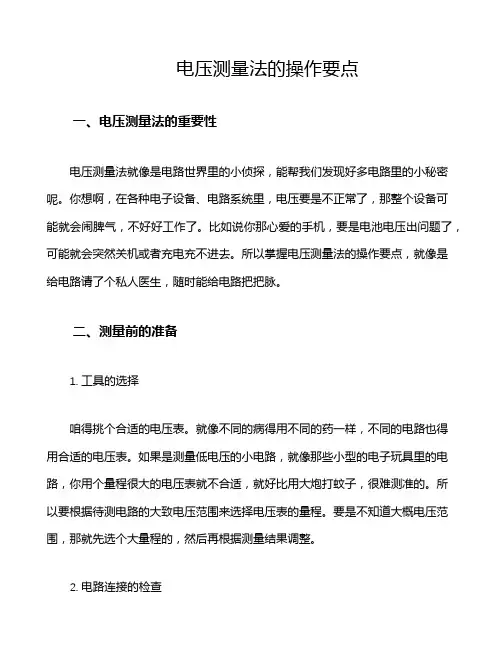

电压测量法的操作要点 一、电压测量法的重要性 电压测量法就像是电路世界里的小侦探，能帮我们发现好多电路里的小秘密呢。你想啊，在各种电子设备、电路系统里，电压要是不正常了，那整个设备可能就会闹脾气，不好好工作了。比如说你那心爱的手机，要是电池电压出问题了，可能就会突然关机或者充电充不进去。所以掌握电压测量法的操作要点，就像是给电路请了个私人医生，随时能给电路把把脉。

二、测量前的准备 1. 工具的选择 咱得挑个合适的电压表。就像不同的病得用不同的药一样，不同的电路也得用合适的电压表。如果是测量低电压的小电路，就像那些小型的电子玩具里的电路，你用个量程很大的电压表就不合适，就好比用大炮打蚊子，很难测准的。所以要根据待测电路的大致电压范围来选择电压表的量程。要是不知道大概电压范围，那就先选个大量程的，然后再根据测量结果调整。

2. 电路连接的检查 在测量之前，得看看电路连接是不是正确的。就像出门前要检查衣服穿整齐了没一样。要确保电路没有短路或者断路的情况。要是电路连接有问题，那测量出来的电压肯定也是不对的。比如说，如果有根导线断了，那就相当于电路里有条路不通了，这时候测量电压可能就会出现莫名其妙的结果。

三、测量时的操作要点 1. 电压表的连接 电压表得和被测元件并联。这就好比两个人要并肩站着才能好好比较身高一样。要把电压表的正接线柱接在靠近电源正极那一侧，负接线柱接在靠近电源负极那一侧。要是接反了，那电压表的指针就会反向偏转，就像你走路走反了方向一样，这样不仅测不出正确的电压，还可能会损坏电压表呢。

2. 测量的稳定性 在测量的时候，要保持电路稳定。可不能在测量的时候还在那捣鼓电路，又是拔插头又是插电线的。比如说你在测量一个正在工作的小电机的电压，你要是突然把电机的电源插头拔了，那电压肯定就会瞬间变化，这样测量出来的结果就不准确了。要等电路稳定工作一会儿，电压表的指针稳定了，再读取电压值。 3. 多测量取平均值 为了让测量结果更准确，咱们可以多测量几次然后取平均值。就像你想知道自己的平均成绩，不能只考一次试就下定论，得多考几次才行。比如说测量一个电池的电压，你测量三次，分别得到1.5V、1.48V、1.52V，那把这三个数值加起来除以3，得到的平均值就会更接近电池真实的电压值。

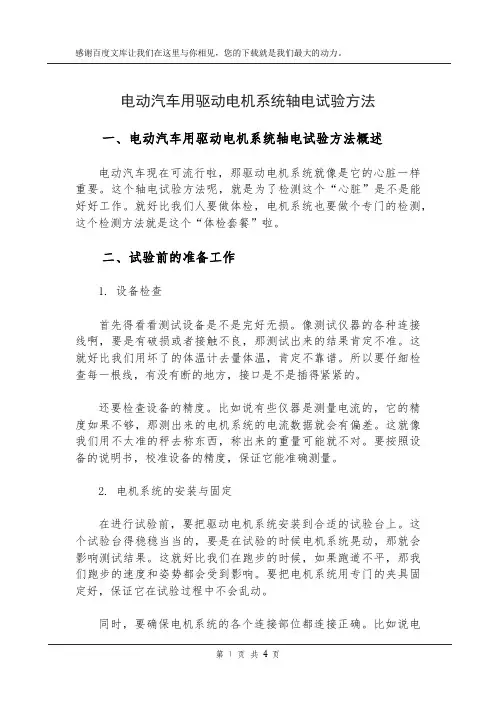

电动汽车用驱动电机系统轴电试验方法一、电动汽车用驱动电机系统轴电试验方法概述电动汽车现在可流行啦，那驱动电机系统就像是它的心脏一样重要。

这个轴电试验方法呢，就是为了检测这个“心脏”是不是能好好工作。

就好比我们人要做体检，电机系统也要做个专门的检测，这个检测方法就是这个“体检套餐”啦。

二、试验前的准备工作1. 设备检查首先得看看测试设备是不是完好无损。

像测试仪器的各种连接线啊，要是有破损或者接触不良，那测试出来的结果肯定不准。

这就好比我们用坏了的体温计去量体温，肯定不靠谱。

所以要仔细检查每一根线，有没有断的地方，接口是不是插得紧紧的。

还要检查设备的精度。

比如说有些仪器是测量电流的，它的精度如果不够，那测出来的电机系统的电流数据就会有偏差。

这就像我们用不太准的秤去称东西，称出来的重量可能就不对。

要按照设备的说明书，校准设备的精度，保证它能准确测量。

2. 电机系统的安装与固定在进行试验前，要把驱动电机系统安装到合适的试验台上。

这个试验台得稳稳当当的，要是在试验的时候电机系统晃动，那就会影响测试结果。

这就好比我们在跑步的时候，如果跑道不平，那我们跑步的速度和姿势都会受到影响。

要把电机系统用专门的夹具固定好，保证它在试验过程中不会乱动。

同时，要确保电机系统的各个连接部位都连接正确。

比如说电机的轴和测试设备的连接部分，如果连接不好，可能会有能量损失或者产生额外的摩擦，这样测试出来的数据就不能反映电机系统的真实情况。

三、试验过程中的操作要点1. 加载设置要根据电机系统的额定参数来设置加载值。

如果加载值设置得太小，就不能充分测试电机系统的性能；如果加载值设置得太大，可能会对电机系统造成损坏。

这就像我们锻炼身体，要是运动强度太低，就达不到锻炼的效果；要是强度太高，身体可能会受不了。

要按照电机系统的设计标准，逐步增加加载值，并且在每个加载值下稳定运行一段时间，记录下电机系统的各项数据，像转速、扭矩、电流、电压等。

2. 数据采集在试验过程中，要及时采集电机系统的数据。

发电机轴电压监测众所周知,大型汽轮发电机在正常运行中都会产生的轴电压,如果不采取有效的预防措施,或者预防措施失效,都将会导致轴瓦烧伤的严重后果。

国内的发电机制造商都有消除轴电压危害的规范设计,就是在发电机大轴靠近汽轮机端处轴承外侧安装一个大轴接地碳刷,并在发电机大轴靠近励磁机端的轴承底座加装可靠的绝缘垫片。

这些装置只要正确地起作用,就可以解决大型汽轮发电机转子轴电压过高导致发电机轴瓦损坏的问题,但遗憾的是,国内众多发电厂实际运行情况显示,大型汽轮发电机轴瓦烧伤的事件仍时有发生,主要原因是缺少有效的在线监测手段来保证这些预防措施处于可靠的工作状态。

只有采取了有效的在线监测手段,才可以彻底避免轴电压导致轴瓦烧伤事故的发生,为了寻求有效的监测方法,还得从分析轴电压的产生原因及危害途径入手。

发电机中轴电压主要有以下几个来源:(1) 由于汽轮发电机的轴封不好,沿轴向有高速蒸汽泄漏或汽缸内的高速喷射而使转轴本身带静电荷。

(2) 由于汽轮发电机的转子表面的不平整,毛刺、转轴上的螺栓、转轴上冷却风扇等在高速旋转时与周围气体(空气、氢气)发生摩擦而产生静电荷。

上述两种轴电压有时很高,可以使人感到麻电。

但在运行时已通过炭刷接地而被消除。

(3) 由汽轮机最后一级动叶上甩出的水珠所形成的静态电压。

如没有提供其它更为便捷的电流通道,该电压会逐渐增大,并通过轴承的油层放电。

高温蒸汽温度降低时会发生正负电荷分离,随着蒸汽冲击叶片,电荷就聚集在叶片上。

(4) 直流电压场(发电机转子电压)中的交流波,会通过直流场的线圈和绝缘的电容在轴上形成一个相对地面的交流电压。

该电压包括了励磁系统中的二极管或半导体闸流管交变所产生的高频电压峰值(直流同轴励磁机也存在脉动分量,只不过由于整流子极数较多,显得相对比较平缓) 。

上述两种电压都很弱,而且如果通过接地刷等允许电流流出,该电压将逐渐衰减。

正因为这个原因,应使用一个高电抗仪表测量这些相对于大地的电压。

大型汽轮发电机组轴电压的测量李翠荣哈尔滨电机厂有限责任公司摘要：大型汽轮发电机转轴由于某种原因会产生轴电压，本文介绍了轴电压的原因，测量，及怎样消除的方法。

关键词：汽轮发电机转轴轴电压测量发电机组（包括汽轮发电机，水轮发电机，同步补偿机），由于某些原因引起发电机轴上产生了电势，如果在安装或运行中，没有采取足够的措施，当电势足以击穿轴与轴承间的油膜，发生放电，久之会使润滑冷却的油质逐渐劣化，严重者会使轴瓦烧坏，被迫停机造成事故。

因此安装和运行中，测量检查发电机组的轴及轴承间的电压是十分必要的。

一、产生轴电势的原因（一）、由于发电机磁通的不平衡，导致的轴电势，称谓“单极效应”。

磁通的不平衡大致有以下原因：由于定子铁芯局部磁阻较大，如定子铁芯的锈蚀，或分裂式定子铁芯（大部是水轮发电机），现场组装接合不好等原因造成局部磁阻过大；由于定子与转子气隙不均匀造成磁通的不对称；由于分数槽电机的电枢反映不均匀，引起转子磁通的不对称。

（二）、由于汽轮发电机的轴封不好，沿轴高速蒸汽泄漏或蒸汽缸内的高速喷射等原因使轴带电荷。

这种性质的轴电势有时很高，当人触及时感到麻手，但它不易传导至励磁机侧，在汽机侧也有可能破坏油膜和轴瓦，通常在汽机轴承上接引碳刷和轴短路即可消除。

二、轴及轴承电压的测量（1）如图2-31所示，用交流电压表测量发电机轴的电压U1，然后将发电机轴承与轴经铜丝刷短路，消除油膜的压降，在励磁机侧，测量轴承支座与地之间的电压U2。

当U1≈U2时，说明绝缘垫的绝缘情况较好；U1＞U2时（低于U1的10%）说明绝缘垫的绝缘不好；U1＜U2时，说明测量不准（应检查测量方法及仪表）。

轴电压一般不超过2～3伏，通常在1伏以下，旧电机有时达到20伏左右，有些氢冷发电机，轴颈密封，测量时无法触及，只能在励磁机侧将轴承与轴短路后，测量U2与前一次结果比较。

测量时用高内阻的常用电压表，可以在发电机各种工况下测量，包括空转无励磁，空载额定电压，短路额定电压，以及各种负荷进行。

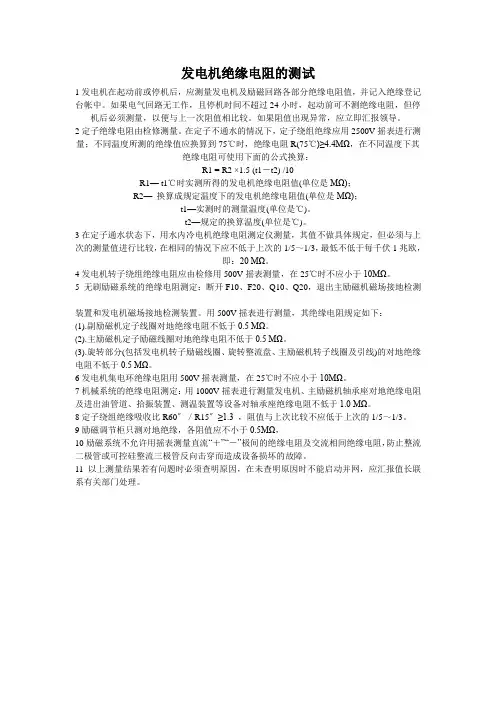

发电机绝缘电阻的测试1发电机在起动前或停机后，应测量发电机及励磁回路各部分绝缘电阻值，并记入绝缘登记台帐中。

如果电气回路无工作，且停机时间不超过24小时，起动前可不测绝缘电阻，但停机后必须测量，以便与上一次阻值相比较。

如果阻值出现异常，应立即汇报领导。

2定子绝缘电阻由检修测量。

在定子不通水的情况下，定子绕组绝缘应用2500V摇表进行测量；不同温度所测的绝缘值应换算到75℃时，绝缘电阻R(75℃)≥4.4MΩ，在不同温度下其绝缘电阻可使用下面的公式换算：R1 = R2 ×1.5 (t1－t2) /10R1— t1℃时实测所得的发电机绝缘电阻值(单位是MΩ)；R2—换算成规定温度下的发电机绝缘电阻值(单位是MΩ)；t1—实测时的测量温度(单位是℃)。

t2—规定的换算温度(单位是℃)。

3在定子通水状态下，用水内冷电机绝缘电阻测定仪测量，其值不做具体规定，但必须与上次的测量值进行比较，在相同的情况下应不低于上次的1/5～1/3，最低不低于每千伏1兆欧，即：20 MΩ。

4发电机转子绕组绝缘电阻应由检修用500V摇表测量，在25℃时不应小于10MΩ。

5 无刷励磁系统的绝缘电阻测定：断开F10、F20、Q10、Q20，退出主励磁机磁场接地检测装置和发电机磁场接地检测装置。

用500V摇表进行测量，其绝缘电阻规定如下：(1).副励磁机定子线圈对地绝缘电阻不低于0.5 MΩ。

(2).主励磁机定子励磁线圈对地绝缘电阻不低于0.5 MΩ。

(3).旋转部分(包括发电机转子励磁线圈、旋转整流盘、主励磁机转子线圈及引线)的对地绝缘电阻不低于0.5 MΩ。

6发电机集电环绝缘电阻用500V摇表测量，在25℃时不应小于10MΩ。

7机械系统的绝缘电阻测定：用1000V摇表进行测量发电机、主励磁机轴承座对地绝缘电阻及进出油管道、拾振装置、测温装置等设备对轴承座绝缘电阻不低于1.0 MΩ。

8定子绕组绝缘吸收比R60〞／R15〞≥1.3 ，阻值与上次比较不应低于上次的1/5～1/3。

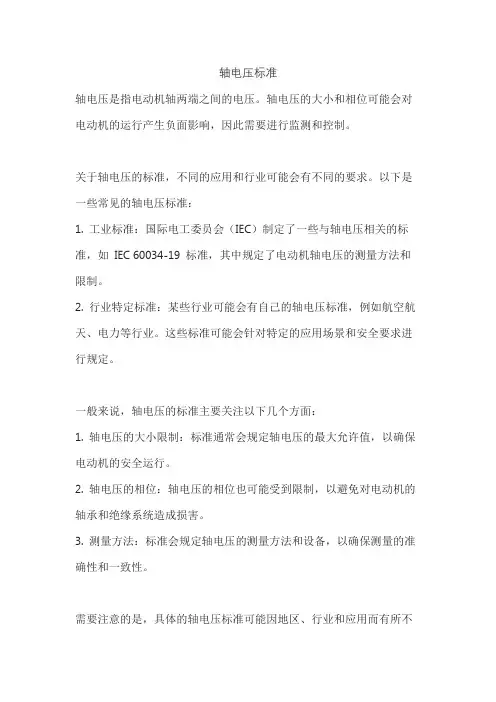

轴电压标准
轴电压是指电动机轴两端之间的电压。

轴电压的大小和相位可能会对电动机的运行产生负面影响，因此需要进行监测和控制。

关于轴电压的标准，不同的应用和行业可能会有不同的要求。

以下是一些常见的轴电压标准：
1. 工业标准：国际电工委员会（IEC）制定了一些与轴电压相关的标准，如IEC 60034-19 标准，其中规定了电动机轴电压的测量方法和限制。

2. 行业特定标准：某些行业可能会有自己的轴电压标准，例如航空航天、电力等行业。

这些标准可能会针对特定的应用场景和安全要求进行规定。

一般来说，轴电压的标准主要关注以下几个方面：
1. 轴电压的大小限制：标准通常会规定轴电压的最大允许值，以确保电动机的安全运行。

2. 轴电压的相位：轴电压的相位也可能受到限制，以避免对电动机的轴承和绝缘系统造成损害。

3. 测量方法：标准会规定轴电压的测量方法和设备，以确保测量的准确性和一致性。

需要注意的是，具体的轴电压标准可能因地区、行业和应用而有所不
同。

在实际应用中，应根据相关的标准和规范进行轴电压的监测和控制，以确保电动机的安全和可靠运行。

如果你有具体的轴电压标准需求，建议参考相关的电气工程标准或咨询专业的电气工程师。

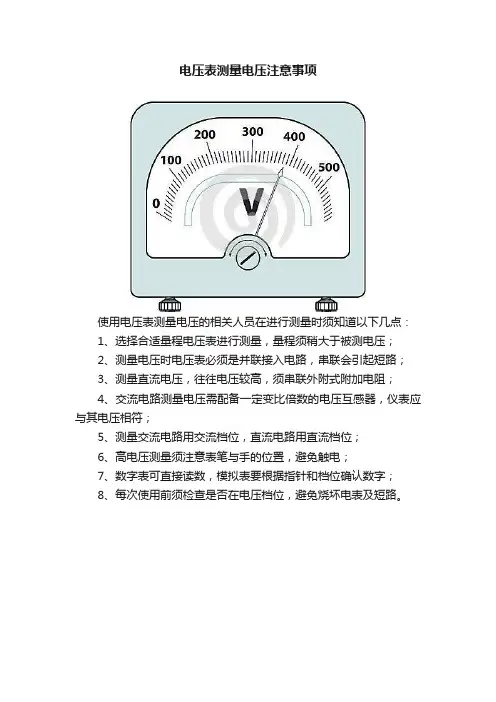

电压表测量电压注意事项
使用电压表测量电压的相关人员在进行测量时须知道以下几点：
1、选择合适量程电压表进行测量，量程须稍大于被测电压；
2、测量电压时电压表必须是并联接入电路，串联会引起短路；
3、测量直流电压，往往电压较高，须串联外附式附加电阻；
4、交流电路测量电压需配备一定变比倍数的电压互感器，仪表应与其电压相符；
5、测量交流电路用交流档位，直流电路用直流档位；
6、高电压测量须注意表笔与手的位置，避免触电；
7、数字表可直接读数，模拟表要根据指针和档位确认数字；
8、每次使用前须检查是否在电压档位，避免烧坏电表及短路。

使用万用表测量电压的方法及注意事项一、万用表的结构万用表是一种多功能的测量仪器，具有多个测量模式，包括电流、电压、电阻等。

其基本结构包括表头、转换开关、测量线路以及量程选择等部分。

二、测量电压的方法1.准备工具与设备在开始测量电压之前，需要准备以下工具和设备：万用表、导线（鳄鱼夹）、待测电器以及相应的电源。

确保万用表在使用前已经正确校准，并且所有设备都处于安全状态。

2.连接导线将导线的一端连接到待测电器的正负极上，另一端连接到万用表的红色和黑色测试棒上。

确保连接牢固，以避免测量过程中出现接触不良的情况。

3.选择量程根据待测电压的范围选择合适的量程。

如果待测电压未知，可以先选择较大的量程进行初步测量。

在选择量程时，应确保所选量程不会对被测电器造成损坏。

4.开始测量将转换开关旋转至电压测量模式，并确保红色测试棒接正极，黑色测试棒接负极。

然后根据所选量程按下相应的按钮，即可开始测量电压。

5.读取数值在测量过程中，万用表会显示相应的电压数值。

在读取数值时，应注意表头的指针位置，并根据所选量程正确读取电压值。

6.结束测量测量完成后，将万用表关闭，断开电源和导线连接，整理好设备和工具。

三、注意事项1.安全注意事项在进行电压测量时，应注意安全。

确保电源已断开，并且待测电器处于安全状态。

在连接导线时，应使用绝缘胶带将裸露的导线部分包裹好，以避免触电事故的发生。

同时，在测量高电压时，应遵循相关的安全操作规程，保持与带电部分的安全距离。

2.仪器校准与维护万用表是一种精密的测量仪器，使用前应检查其是否处于良好状态，并进行必要的校准。

如果发现万用表有误差或损坏，应及时进行校准或维修。

此外，为了保持万用表的准确性和可靠性，应定期进行维护和保养。

3.避免超量程测量在选择量程时，应确保所选量程不会超过万用表的测量范围。

如果超量程测量，可能会导致万用表损坏或测量结果不准确。

因此，在测量前应先估算待测电压的范围，并选择合适的量程进行测量。

发电机轴电压测试试验方案批准:审定:审核:编写:发电机轴电压测试试验方案1概述华能巢湖电厂1号机组发电机设备由哈尔滨发电机股份有限公司制造，此次试验方案针对1号发电机大修试验，测量发电机轴电压测量，检验绝缘垫的绝缘作用。

2试验目的测量发电机轴电压值，检验轴瓦与轴瓦拖块、轴瓦拖块与端盖、顶块与端盖、中间环与密封座、外挡油盖与端盖中间绝缘垫的绝缘情况，判断绝缘垫是否因油污、损坏或老化等原因失去作用。

3试验依据DL-T 596—1996 《电力设备预防性试验规程》，表1“容量为6000kV及以上的同步发电机的试验项目、周期和要求”中19“轴电压”，具体如下：（1）汽轮发电机的轴承油膜被短路时，转子两端轴上的电压一般应等于轴承与机座间的电压；（2）汽轮发电机大轴对电压一般小于10V。

4试验项目（1）测量发电机大轴对地电压；（2）测量轴承与机座间的电压5试验前的准备工作（1）发电机密封油系统运行正常；（2）发电机已3000转/分；（3）发变组转子接地保护由跳闸改为报警；（4）发电机通油状态下已测量轴承绝缘电阻大于1MΩ；（5）将励端BGE1、BGE2、BGE3、BGE4、BGE5、BGE6短接；（6）测量用导线30米；（7）刷辫2个。

（8）寻找好可靠的接地参考点。

6试验方法（1）拔掉汽端大轴接地碳刷；（2）将汽端大轴、励磁大轴用刷辫抵接用导线引出，用高内阻Fluke289测量大轴两端电压U1；（3）恢复汽端大轴接地碳刷。

（4）将励端BGE1、BGE2、BGE3、BGE4、BGE5、BGE6与大轴短接；（5）测量励端大轴对地电压U2；（6）将励端BGE1、BGE2、BGE3、BGE4、BGE5、BGE6与大轴短接点断开；7安全措施（1）施工人员进入现场，必须戴安全帽，穿工作鞋、工作服并扣好袖口；（2）现场设立临时总指挥，所有参与人员听从统一调配；8试验数据分析（1）当U1=U2 ，说明绝缘垫的绝缘作用良好；（2）当U1＞U2，且U1超过U2的10%，说明绝缘垫的绝缘不良；（3）当U1＜U2，说明测量不准，应重新测量。
