水射流技术简述(最终版)水射流技术是一种应用高速的水流进行切割、清洗和精加工的新型工艺技术。
该技术它可以利用高速、高压的水流直接切割材料，不需要任何热源或化学物质，具有高速、高效、高精度、环保等特点。
水射流技术可以用于各种材料的切割、打孔、雕刻、清洗、去毛刺、去油漆、去锈等，适用于航空、航天、汽车、轮船、冶金、环保、电子、建筑、石材、金属加工等领域。
水射流技术的原理是利用高速的水流，采用高压泵将水压力增加到3000-6000bar，然后通过高压软管输送到水射流切割头，通过射流嘴使水流加速达到难以想象的速度。
水射流除了水流速度的快慢外，还可以通过水流压力的变化来调节出对材料的不同切割、清洗、去毛刺等要求的强度。
水射流技术主要有两种方式：纯水射流和研磨水射流。
纯水射流是指只使用清水进行射流加工，主要用于切割软质材料，如橡胶、泡沫、塑料、木材、食品等。
研磨水射流则是在加工过程中，加入一种或多种磨料，以提高磨削能力，适用于硬质材料的加工，如金属、石材、陶瓷等。
水射流技术与传统工艺相比，具有以下优势：1、切割精度高。
水射流技术不会在加工过程中产生变形或热损伤，因此可以获得高精度的切割效果。
2、适用范围广。
水射流技术可以加工各种硬度不同的材质，如硬质合金、石头、金属、陶瓷等。
3、环保无污染。
水射流技术不需要任何化学物质，不会产生污染，是一种非常环保的工艺技术。
4、加工效率高。
水射流技术加工速度快，可以满足高效率的生产要求。
5、加工成本低。
与传统工艺相比，水射流技术不需要额外投资新设备，可以利用原有的加工设备，因此可以降低成本。
水射流技术在各个行业中都有广泛应用。
比如，在航空工业中，可以用水射流技术对飞机的发动机、燃气轮机、涡轮叶片等进行清洗和修复，以提高其工作效率和寿命。
在汽车制造中，可以利用水射流技术对车身进行切割和打孔，还可以对发动机进行清洗、去毛刺等操作。
在建筑行业中，可以利用水射流技术对石材漏洞、贸易内部和边角等进行加工，还可以对混凝土进行清洗和去污。

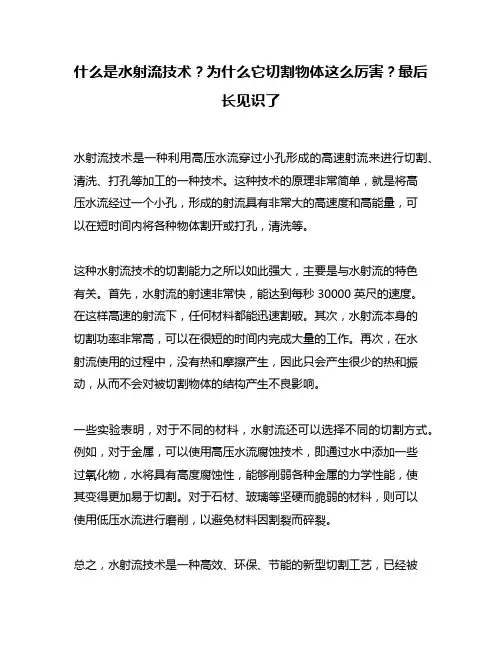

什么是水射流技术？为什么它切割物体这么厉害？最后
长见识了
水射流技术是一种利用高压水流穿过小孔形成的高速射流来进行切割、清洗、打孔等加工的一种技术。
这种技术的原理非常简单，就是将高
压水流经过一个小孔，形成的射流具有非常大的高速度和高能量，可
以在短时间内将各种物体割开或打孔，清洗等。
这种水射流技术的切割能力之所以如此强大，主要是与水射流的特色
有关。
首先，水射流的射速非常快，能达到每秒30000英尺的速度。
在这样高速的射流下，任何材料都能迅速割破。
其次，水射流本身的
切割功率非常高，可以在很短的时间内完成大量的工作。
再次，在水
射流使用的过程中，没有热和摩擦产生，因此只会产生很少的热和振动，从而不会对被切割物体的结构产生不良影响。
一些实验表明，对于不同的材料，水射流还可以选择不同的切割方式。
例如，对于金属，可以使用高压水流腐蚀技术，即通过水中添加一些
过氧化物，水将具有高度腐蚀性，能够削弱各种金属的力学性能，使
其变得更加易于切割。
对于石材、玻璃等坚硬而脆弱的材料，则可以
使用低压水流进行磨削，以避免材料因割裂而碎裂。
总之，水射流技术是一种高效、环保、节能的新型切割工艺，已经被
广泛应用于各个领域，如汽车、机床、航天、冶金、纺织、制鞋等，甚至用于医疗、工艺美术和建筑装饰等若干领域。
使用水射流加工，在环保、高效、精度等方面都能有独到的优势，因此，未来这种技术也必将得到更广泛的应用和发展。
高压水射流技术第一篇：高压水射流技术是一种高效的清洗和切割工艺，它广泛应用于各种领域，如制造业、建筑工程和环保等。
本文将会介绍高压水射流技术的基本概念、分类和应用领域。
一、基本概念高压水射流技术是一种利用高压水射流对物体进行清洗、切割和处理的方法。
利用高压水射流技术，可以将水加压到几千到几万磅的压力，形成一个高速的水柱，具有极强的动能和热能，可以将物体表面的污渍、油污、腐蚀层和砂砾等物质完全清除，同时也可以切割金属、混凝土和石材等硬材料。
高压水射流技术的原理是通过高压泵将水增压，然后将增压后的水通过射流嘴喷出，在低压环境中形成一个高速的水柱，穿过空气和涂层，将表面的物质完全清除或切割。
高压水射流技术可以根据需要调整水的压力和流量，适用于多种清洗和切割工艺。
二、分类按照水的压力和流量，高压水射流技术可以分为多种类型，如下所示：1. 超高压水射流技术：超高压水射流技术是指水压在20,000-40,000磅的范围内，流量在3-8升/分钟的高压水射流技术。
超高压水射流技术可以用于切割钢、复合材料、岩石、石材和混凝土等硬材料。
2. 高压水射流技术：高压水射流技术是指水压在5,000-20,000磅的范围内，流量在3-30升/分钟的高压水射流技术。
高压水射流技术可以用于清洗外墙、管道、锅炉和船舶等设备。
3. 中压水射流技术：中压水射流技术是指水压在1,000-5,000磅的范围内，流量在30-100升/分钟的高压水射流技术。
中压水射流技术可以用于清洗地面、墙壁和设备表面等。
4. 低压水射流技术：低压水射流技术是指水压在1,000磅以下范围内，流量在100升/分钟以上的高压水射流技术。
低压水射流技术可以用于清洗各种设备、建筑物、地面和路面等。
三、应用领域高压水射流技术有广泛的应用领域，如下所示：1. 制造业：高压水射流技术可以用于切割和加工各种硬材料，如金属、石材、混凝土、水泥等，以达到精准的加工目的。
2. 建筑工程：高压水射流技术可以用于清洗建筑物外墙、墙壁、玻璃幕墙、天窗、钢结构及各种管路设备等。
简述高压水射流加工的原理高压水射流加工（High Pressure Water Jet Cutting）是利用高压水流进行切割、挖掘、清洗等加工工艺的一种现代化加工技术。
它主要是通过高压水流和喷射嘴的运动来实现加工过程中的物料去除和形状切割的目的。
下面是高压水射流加工的原理及其特点。
一、原理高压水射流加工是利用高能量密度的喷射流，将高速流体射流的高动能转化为流体的冲击力，达到快速切割物料的目的。
通过将自来水加压至极高的压力，将水喷射出成为高速水射流。
将高速水流从喷嘴喷出时，由于水流加速的过程中会产生剧烈的摩擦，摩擦力可将物料表面上的杂质和污垢溶解、碾磨、冲击，使它们迅速分离和脱落。
当水流击打到物体上时，水流所带动的物料因受到冲击力而发生粉碎和开裂，顺着切口形状的线路形成一个完整的切口，从而达到切割的目的。
二、特点1. 高效：高压水射流加工速度快，一般可实现数十厘米至数米的每分钟加工速度。
2. 精度高：高压水射流加工具有高精度和高质量的切割效果，切口平整，无毛刺。
3. 安全性强：高压水射流加工原料无化学反应，不产生热量、辐射和有毒气体，加工中没有火花和切削渣。
4. 应用范围广：高压水射流加工可以切割各种硬度、结构复杂的材料，如金属、玻璃、石材、塑料、陶瓷等，广泛应用于造船、汽车、核能、航空、化工、建筑等领域。
5. 环境友好：高压水射流加工是一种绿色环保加工技术，不会对环境造成污染，废料易于处理。
6. 经济效益好：高压水射流加工不需要进行后续的表面处理，节省了制作成本，提高了生产效率。
三、应用1. 地下水的开采和供水系统清洗2. 高速铁路和公路路面的切割和拆除3. 钢板、不锈钢、铝合金等金属材料的切割和挖掘4. 汽车零部件，如车身、底盘等的制作和加工5. 电子元器件、玻璃、陶瓷等材料的切割加工6. 地脉、地矿勘探等地质工程领域中的钴测、取样、爆破卡矿等工作。
水射流技术水射流技术是一种利用高速水流储能并激发能量来切割材料的加工技术。
在工业领域中，水射流技术已经广泛应用于各种材料的切割、钻孔、雕刻和表面处理等领域。
水射流技术的优点在于它可以切割各种各样的材料，包括金属、玻璃、陶瓷、石材等，而不需要考虑材料的硬度、厚度和形状。
这种技术的另一个优点是可以保证材料表面光滑，无需进行二次加工。
此外，水射流技术可以在没有热源和化学反应的情况下完成切割，从而避免污染和毒性。
水射流技术的原理是将水或其他液体从高压泵中喷出，以形成高速射流。
这种射流可以通过加装机械切割头、磨削头和喷嘴等附件来切割或清理材料表面。
同时，高速水流可以用于切割硬质材料，如钻石、石英和珍珠岩等。
在实际应用中，水射流技术有很多的变种和改进。
例如，在用于金属加工时，向水泵中添加碳化硅颗粒或石墨粉末可以提高切割速度和耐磨性。
同样的，在切割玻璃和陶瓷时，可以向水中加入磨料或悬浮剂，以降低材料的开裂率和提高表面质量。
此外，调节水流的方向和速度可以创造出各种各样不同的形状，从而实现对复杂几何形状的切割。
总之，水射流技术是一种非常实用和高效的加工技术。
它可以切割各种各样的材料，从而为现代工业的各个领域提供高效的解决方案。
在未来，随着这种技术的不断发展和改进，我们相信它将在许多其他领域也得到广泛应用。
水射流技术在现代工程领域中已经发挥着至关重要的作用。
它的应用涵盖了从汽车制造到建筑修缮，从化工处理到医疗手术等广泛的领域。
水射流技术的优点体现在不会产生热量和切割过程中无毒物释放的好处。
这让它成为环保和安全方面的理想选择。
在水射流技术中，利用了高速喷射的水流通过强制作用产生的高压礼来进行加工。
其切割的过程十分快速，干净并且有效。
因此，许多工业领域已经广泛采用了水射流技术。
例如，在机床制造中，水射流技术可以用来切割各种金属板材和零件。
在建筑工程中，水射流技术可以用来切割梁柱，清除墙面和水泥表面的污垢。
水射流技术的另一个重要优点是可以切割各种材料，而不受其硬度、厚度和形状的限制。
水射流技术1、何为水射流技术？水射流技术又称水刀、水切割技术，是真正的冷切割。
它是将普通的水经过压力系统增压后所产生的高能量水流(便携式水切割系统可达到40Mpa~50Mpa)，再通过一个极细的沙管喷嘴(φ0.1-0.35mm)，以每秒近千米的速度喷射出水流进行切割，这种切割方式称为水切割。
便携式水切割系统合理运用水射流原理，通过产品研发人员不断努力，克服技术及实际运用中存在难点，运用先进的设计思路及理念，终于研发出具有独特性能的便携式水切割系统，为水射流技术的广泛应用开辟了又一道路。
水切割技术是世上公认的最通用的也是发展得最快的技术。
相对其它切割技术而言，水切割不会产生有毒有害的气体或液体，并且也不产生有毒有害的物质或蒸汽。
水切割加工后，在被加工件表面不会产生热反应区或机械应力残留。
水切割确实是一种万能的、高产能的冷切割技术。
2、水切割技术特点较之激光、等离子、线切割等传统的切割方式，水切割切割技术确实有其独特、显著的优势：1）切割品质优异水切割是一种冷加工方式，水切割不磨损且半径很小，能加工具有锐边轮廓的小圆弧。
加工本身无热量产生且加工力小，加工表面不会出现热影响区，自然切口处材料的织结构不会发生变化，也几乎不存在热和机械的应力与应变，切割缝隙(纯水切割之切口约为0.1mm至1.1mm，砂水混流切割之切口约为0.8mm至1.8mm。
随着砂刀管的直径扩口，其切口也就愈大)及切割斜边都很小(大部份所看到好的切割品质之单侧斜边为0.076mm至0.102mm之间)，无需二次加工，无裂缝、无毛边、无浮渣，因此其切割品质优良。
无论是金属类如普通钢板、不锈钢、铜、钛、铝合金等，或是非金属类如石材、陶瓷、玻璃、橡塑、纸张及复合材料，皆可适用。
2）节省成本便携式水切割系统所产生横向及纵向的作用力极小，不会产生热效应或变形或细微的裂缝，不需二次加工，既可钻孔亦可切割，降低了切割时间及制造成本。
3）清洁环保无污染在切割过程中不产生弧光、灰尘及有毒气体，操作环境整洁，符合严格的环保要求。
高压水射流技术高压水射流技术是一种应用广泛的高精度、高效率的机械加工方法。
该技术利用高压水射流对工件进行切割、清洗、冲击等操作，可广泛应用于金属加工、矿山开采、建筑工程、环境保护等领域。
高压水射流技术的原理是利用泵体将水加压至特定压力，再通过喷嘴将水强力喷射出来。
水在高速流动过程中，因其动能和压力的共同作用，可以实现对各类物体的切割、清洗和冲击。
高压水射流技术具有以下几个特点。
首先，高压水射流技术是一种非接触式加工方法，不会对工件表面造成机械损伤。
传统的机械加工方法往往需要使用刀具或磨料来对工件进行加工，容易导致工件表面出现划痕、凹凸不平等问题。
而高压水射流技术利用高速流动的水流对工件进行处理，不会对工件表面造成机械损伤，保证了工件的平整度和光洁度。
其次，高压水射流技术具有较高的加工效率。
高压水射流在喷射出来的瞬间具有极高的冲击力，可以迅速切割各类材料。
与传统的机械加工方法相比，高压水射流技术的加工速度更快，能够大幅提高生产效率。
同时，高压水射流技术可以实现对复杂曲面的加工，减少了传统加工方法所需要的模具制造工序，降低了生产成本。
再次，高压水射流技术的加工质量较高。
高压水射流技术可以实现对细微部位的加工，精度高，加工质量极佳。
例如在汽车零部件加工中，高压水射流可以将工件切割成各种形状，而不损坏工件的材料特性和性能。
此外，高压水射流技术对环境友好。
与传统的机械加工方法相比，高压水射流技术不需要使用油润滑剂或冷却液等化学物质，减少了对环境的污染。
同时，高压水射流技术能够将切割产生的废料清洗出来，实现废料的回收利用。
高压水射流技术在各个领域都得到了广泛应用。
在金属加工领域，高压水射流技术可以将钢铁、铝合金等材料进行切割、冲孔等操作。
在矿山开采领域，高压水射流技术可以清理矿石表面，提高矿石的回收率。
在建筑工程领域，高压水射流技术可以对建筑物外墙进行清洗，去除污渍和附着物。
在环境保护领域，高压水射流技术可以用于清洗污水管道、疏通下水道等操作。
水射流加工的主要原理及应用1. 水射流加工的原理水射流加工是一种利用高速水流和磨料的混合流来切削、去除材料的加工方法。
其主要原理包括以下几个方面：1.1 水射流喷嘴水射流喷嘴是水射流加工的核心组成部分，通过喷嘴将高压水和磨料以高速喷射到被加工材料上，产生切削作用。
喷嘴通常由耐磨材料制成，可以根据加工要求选择不同尺寸和形状的喷嘴。
1.2 高压水源水射流加工需要稳定的高压水源，常用的高压水源有高压泵和压力容器。
高压水源通过喷嘴将水流加速到高速，形成高速射流。
1.3 混合装置混合装置将高速水流和磨料混合，然后通过喷嘴喷射到被加工材料上。
混合装置通常由喷嘴和进料管道组成，可以根据加工要求调节磨料的比例和流量。
1.4 磨料磨料是水射流加工中的重要组成部分，它可以加强水流的切削能力。
常用的磨料有石英砂、玻璃珠等。
磨料的选择应根据被加工材料的硬度和加工要求来确定。
2. 水射流加工的应用水射流加工具有很广泛的应用领域，主要包括以下几个方面：2.1 金属加工水射流加工可以进行金属的切割、打孔、雕刻等加工操作。
由于水射流加工可以在不产生热变形的情况下进行切削，所以适用于各种金属材料的加工，如钢铁、铝合金等。
2.2 石材加工水射流加工可以对石材进行切割、雕刻、打磨等操作。
相比传统的机械加工方法，水射流加工不会产生热变形和切割温度，对于石材的保养和雕刻有着独特的优势。
2.3 玻璃加工水射流加工在玻璃制造和加工行业有着广泛应用。
它可以对玻璃进行切割、打孔、雕刻等加工操作。
水射流加工对玻璃的切割质量高、精度高、断口平整，不会产生开裂和热应力。
2.4 复合材料加工水射流加工对于复合材料的加工具有独特的优势。
复合材料通常由不同材料层叠而成，传统的机械加工方法难以切割复合材料，而水射流加工可以轻松切割不同材料的复合层，实现复合材料的精确加工。
2.5 其他应用除了以上几个方面，水射流加工还可以应用于食品加工、纺织品加工、航天航空领域等多个领域。
射流技术是一种利用高压水流产生的高速度和高冲击力的技术。
其基本原理包括以下几个方面：
1.流体动力学：射流的加速是通过对流体施加压力来实现的，这种压力可以是
机械的或化学的。
通过这种方式，水流被加速并喷射出去，形成了高速流动的现象。
2.连续介质力学：射流运动遵循连续介质力学的原则，这意味着它需要满足连
续性、均匀性和各向同性的条件。
3.热力学：在某些情况下，射流可能会涉及到热量传递的问题，这就需要考虑
热力学的基本原理，如热传导和对流传导定律。
4.流体力学：射流的形成和加速还受到流体力学的影响，特别是伯努利定理（液
体在管道中流动时的压力损失与流速的平方成正比）和达西定律（液体在静止曲面附近流动时的压力分布规律）。

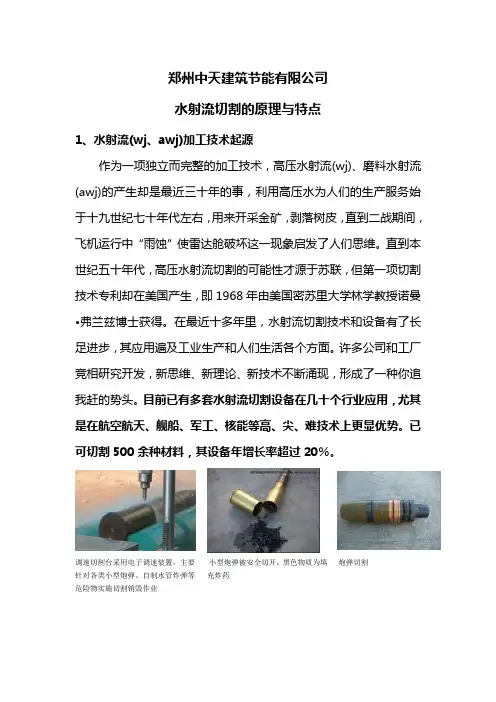

郑州中天建筑节能有限公司水射流切割的原理与特点1、水射流(wj、awj)加工技术起源作为一项独立而完整的加工技术，高压水射流(wj)、磨料水射流(awj)的产生却是最近三十年的事，利用高压水为人们的生产服务始于十九世纪七十年代左右，用来开采金矿，剥落树皮，直到二战期间，飞机运行中“雨蚀”使雷达舱破坏这一现象启发了人们思维。
直到本世纪五十年代，高压水射流切割的可能性才源于苏联，但第一项切割技术专利却在美国产生，即1968年由美国密苏里大学林学教授诺曼•弗兰兹博士获得。
在最近十多年里，水射流切割技术和设备有了长足进步，其应用遍及工业生产和人们生活各个方面。
许多公司和工厂竞相研究开发，新思维、新理论、新技术不断涌现，形成了一种你追我赶的势头。
目前已有多套水射流切割设备在几十个行业应用，尤其是在航空航天、舰船、军工、核能等高、尖、难技术上更显优势。
已可切割500余种材料，其设备年增长率超过20％。
调速切割台采用电子调速装置，主要针对各类小型炮弹、自制水管炸弹等危险物实施切割销毁作业小型炮弹被安全切开，黑色物质为填充炸药炮弹切割2.高压水射流加工系统构成与增压原理高压水射流基本原理归之为：运用液体增压原理，通过特定的装置（增压口或高压泵）,将动力源(电动机)的机械能转换成压力能，具有巨大压力能的水在通过小孔喷嘴(又一换能装置)，再将压力能转变成动能，从而形成高速射流(wj)。
因而又常叫高速水射流。
高压水射流系统，主要由增压系统、供水系统、增压恒压系统、喷嘴管路系统、数控工作台系统、集水系统及水循环处理系统等构成。
油压系统低压油(10～30mpa)推动大活塞往复来回移动，其方向由换向阀自动控制。
供水系统先对水进行净化处理，并加入防锈添加剂等，然后由供水泵打出低压水从单向阀进入高压缸。
增压恒压系统包括增压器和蓄能器两部分，增压器获得高压，即利用大活塞与小活塞面积之差来实现，理论上：a大•p油=a小•p水, p出水=a大/a小•p油, 增压比即大活塞与小活塞面积之比，通常为10：1～25：1，由此，增压器输出高压水压力可达10mpa~40mpa。
磨料水射流的原理
磨料水射流是一种利用水流带动磨料颗粒进行高速喷射来加工材料的方法。
其原理如下：
1. 水泵供水：通过水泵将水从水源中抽取出来，然后送至磨料喷射系统中。
2. 磨料供给：磨料颗粒通常被存放在一个磨料仓中，通过给料装置将磨料颗粒送入水射流系统。
3. 压力增加：水从水泵进入磨料喷射系统后，经过多级增压泵逐步增加压力，通常可以达到几千巴的高压。
4. 水射流形成：压力增加后的高速水流通过喷嘴射出，形成一个高速的水射流。
5. 磨料混合：磨料颗粒通过给料装置进入喷嘴，在高速水流的冲击下与水流混合，形成磨料水射流。
6. 磨削作用：高速水射流中的磨料颗粒对被加工材料表面产生冲击和磨削作用，从而去除材料表面的粗糙层或者实现特定的加工目的。
总的来说，磨料水射流原理是利用高速水流带动磨料颗粒的冲击力和磨削作用，实现对材料的加工和处理。
水射流技术水射流技术是一种利用超高压水流进行物理加工的技术。
水射流技术最早应用于矿山行业中煤层开采的隧道掘进作业中。
随着技术的不断发展和完善，水射流技术的应用领域日益扩大，已经广泛应用于汽车制造、航空航天、船舶制造、模具加工、电子产品等领域。
水射流技术的原理是利用高压泵将水加压至几十兆帕以上，通过喷嘴将高压水流射出，通过喷嘴内部设计的缩颈，使水流速度瞬间达到音速以上，产生高强度、高速度的水流。
在高速水流的冲击下，可以对材料表面进行切割、雕刻、打孔等加工。
与传统机械加工方法相比，水射流技术具有以下几点优势：1. 高精度加工：水射流加工可以精确到毫米甚至亚毫米的级别，可以实现精细的雕刻、切割和孔加工。
2. 高速加工：水射流加工速度快，效率高，可以大幅提高生产效率和减少加工时间。
3. 无热影响区：水射流加工过程中不产生热量，不会造成材料的变形、变色、硬化等现象，从而保证了材料的质量和性能。
4. 可加工性强：水射流技术可以对各种材料进行加工，包括金属、塑料、玻璃、陶瓷、石材、皮革等。
5. 环保无污染：与传统机械切割相比，水射流加工无需使用添加剂，不会产生废气、废水或噪音污染，符合环保标准。
水射流技术的应用领域非常广泛，下面就介绍一下水射流技术在不同行业中的应用。
1. 汽车制造行业：水射流技术可以用于汽车内饰、外观零件、发动机零件、变速箱等部件的切割和加工。
例如，利用水射流技术可以加工气囊、座椅骨架、车门框架等各种形状复杂的零件。
2. 航空航天行业：水射流技术可以用于航空器、火箭发动机、飞行器底部防热罩、燃烧室等部件的切割和加工。
因为水射流技术能够高效加工高温合金、钛合金、碳纤维等材料，可以满足航空航天行业对材料强度、轻量化、耐腐蚀等性能的要求。
3. 船舶制造行业：水射流技术可以用于船体的切割和加工，特别是用于建造大型海洋平台、海上风力发电和海洋勘探设备等。
水射流技术可以高效地切割和加工各种大型和厚度较厚的钢板，提高了船体的生产效率和质量。
水射流技术水射流技术是一种广泛应用于工业领域的先进加工技术。
它利用高速喷射的水流来切割、清洗、打磨和表面处理材料，具有精度高、环保、高效等优点，被广泛应用于金属、玻璃、陶瓷、石材等材料的加工处理中。
水射流技术最早由美国东北大学的教授Norman Franz于1950年代末开始研究探索，并于1968年获得水射流切割专利。
自那时以来，水射流技术在不断改进和演化，成为现代工业生产中一种重要的加工工艺。
水射流技术的原理是利用高压水泵将水加压到极高的压力，经过特殊设计的喷嘴以高速形式喷射出来。
喷射出的高速水流可以通过调整喷嘴的直径和压力来控制水射流的速度和强度。
在加工过程中，水射流会与待加工材料发生冲击和摩擦作用，从而实现切割、清洗和打磨等不同的加工效果。
水射流技术的加工精度非常高，可以实现微米级的切割和加工。
这得益于水射流速度快、喷头精细和不同颗粒大小的磨料的使用。
在切割方面，水射流可以实现完全无接触的加工，无需刀具接触材料表面，因此可以避免材料变形和刀具磨损等问题。
另外，水射流技术还可以在加工过程中加入磨料，进一步增强切割能力，适用于切割各种硬度的材料。
除了切割，水射流技术还可以应用于清洗。
喷射出的高速水流具有较强的冲击力和清洗能力，可以去除材料表面的污垢和附着物，达到清洁的效果。
这种清洗方式无需使用化学清洗剂，对环境无污染，因此被广泛应用于食品加工、医疗器械清洗等领域。
水射流技术还可以用于打磨和表面处理。
通过调整水射流的喷射速度和使用不同颗粒大小的磨料，可以实现对材料表面的去除、平整和抛光等加工效果。
相比传统的磨削和抛光方式，水射流技术具有无尘、无振动等优点，对材料表面的损伤较小，并且可以实现多种细致的加工效果。
水射流技术已经成为众多工业领域的重要加工工艺，例如航空航天、汽车制造、电子设备、建筑材料等。
在航空航天领域，水射流技术可以用于对复杂形状零件的切割和加工；在汽车制造中，水射流技术可以应用于车身板材的切割和表面处理；在电子设备中，水射流技术可以用于印刷电路板的切割和细致加工。
超高压水射流技术的研究与应用超高压水射流技术是一种先进的加工技术，它能够处理难加工材料、完成高精度、高效率的加工，具有广泛的应用前景。
本文将从超高压水射流技术的原理、特点、应用等方面进行介绍。
一、超高压水射流技术的原理超高压水射流技术是利用高压水流产生的高速冲击力来完成各种加工任务的加工技术。
通过增大水流的压力，加工效果会更好。
当水流的压力达到了3GPa以上时，水流的速度将达到1400m/s以上，可以形成极高的破坏力。
在超高压水射流技术中，水的高速喷射是由高压水泵产生的，水经过高压水泵后，进入加速器，经过喷嘴喷出，形成高速水流。
由于水流速度快，流经物体时，会形成强烈的冲击力和热效应，使物体表面微小的凹凸不平变得平整，并有利于去除表层的污物和氧化物等。
同时，由于水的密度大，水流特别适合加工高硬度、高粘度、高温度和高度脆性材料，使其能够在短时间内完成理想的加工效果。
二、超高压水射流技术的特点1、高效。
水流喷出后，能够产生高速冲击力和热效应，对于加工难度大、精度要求高的工件具有很大的优势，且加工效率高。
2、水环保。
超高压水射流加工没有废气、废水，所以不会造成环境污染。
水也是一种代替有毒的溶剂的新型绿色加工介质。
3、能够适应多种加工材料。
超高压水射流技术的加工材料种类很广泛，包括金属、非金属、高分子等，可以加工高碳钢、不锈钢、钛合金、陶瓷、玻璃等各种材料。
4、能够进行微细加工。
由于水流的尺寸可达数十个微米，因此可实现微型结构、微通道加工、微组件加工等，使得该技术在集成电路、生物医学等领域有着广阔的应用前景。
5、可进行复杂型面曲面加工。
超高压水射流加工不受限于形状、曲率等条件，可以完成各种复杂的曲面加工任务，满足更多的加工要求。
三、超高压水射流技术的应用领域超高压水射流技术的应用已经涉及到很多领域。
目前最常见的应用领域是金属加工。
其中主要包括金属表面清洗、打磨、喷砂、去污、加工和切割等，特别是在航空、汽车、机械和电子等工业领域，超高压水射流技术得到了广泛的应用，使工业生产更为高效。
水射流知识点总结一、水射流的基本原理水射流是一种利用水作为驱动介质，高速出口的水流形成高压射流，通过增压泵将水加压，形成流速高于音速的射流，再通过喷嘴和加速管将高速射流喷射到工件表面进行加工的一种先进切削工艺。
1.水射流加速原理水射流系统由增压泵、高压软管、进口阀、加速管和喷嘴等组成。
增压泵将水加压至300-400MPa,使其成为流速高达1000-2000m/s的射流。
通过喷嘴和加速管将高速射流喷射到工件表面进行切割。
由于喷射出的流速非常高，因此水射流能够在短时间内将工件切割成所需要的形状。
2.水射流磨料混合原理水射流磨料切割技术是在水射流技术的基础上，通过添加磨料到高速射流中，利用磨料的抛射作用来增加水射流的切割能力。
添加磨料可以有效提高切割效率和精度，对于硬质和耐磨材料的切割效果尤为明显。
3.水射流清洗原理水射流清洗技术是利用高速水射流对工件表面进行清洗，通过高速水射流的冲刷作用，可以有效去除表面的污垢和氧化物，达到清洗和除锈的目的。
相比传统清洗方法，水射流清洗技术更加节能环保，清洗效果更好，适用于各种材料的清洗。
二、水射流的应用领域水射流技术因其高效、环保、精确、无污染等优点，在众多领域得到了广泛应用。
1.航空航天在航空航天领域，水射流技术可用于切割和清洗飞机零部件、发动机零部件等，能够实现高速、精确的切割，保证零部件的质量和精度。
2.汽车制造汽车制造领域，水射流技术可用于切割车身板、切割车轮、清洗发动机和底盘等，具有高效、精准的切割能力，可以有效提高汽车生产效率和产品质量。
3.船舶制造在船舶制造领域，水射流技术可以用于切割船体板、清洗船体表面、清理船体内部等，具有高效、环保的优点，可以有效避免对海洋环境的污染。
在矿山开采领域，水射流技术可用于切割硬岩石和煤矿等，具有高效、无污染、安全可靠等优点，可以有效提高矿山开采的效率和安全性。
5.建筑工程在建筑工程领域，水射流技术可用于切割混凝土、清洗建筑物表面、除污等，具有高效、环保、无污染等优点，可以提高施工效率和质量。
先进制造技术课程论文论文题目：水射流切割的技术原理、设备、技术特点及实际应用分析系部：专业：班级：学生姓名：学号：指导教师：xxx年月日绪论高压下,由喷嘴发出的高速水射流,具有很大的能量,足以切割坚硬的材料(包括金属和非金属);如果向水射流中加入某种固体硬颗粒,则称为磨料水射流,它具有更大的能量,可以切割更硬更厚的材料,这就是水射流切割技术的简单描述。
尽管早在古代,人们就已懂得“滴水穿石”的道理,然而直本世纪60年代,才真正把这个简单原理变成水射流切割工业技术;而磨料水射流技术的应用,还不到10年时间,所以这是一项新兴技术。
然而,近年来发展很快,迄今全世界已有几十个国家,共拥有大约2000个水射流切割系统。
尽管如此,当前这项技术仍处于初级发展阶段,技术尚不成熟,在理论与实践方面,都有许多空白,有待填补。
这项技术起步较晚的原因在于,它涉及到超高压技术,因而对材料、制造工艺、设计方法、理论分析、控制手段、经济承受力等提出了严格要求。
开发和应用这项技术,与一个国家的综合发展水平和国力强弱有密切关系。
我国已在近年里,逐渐开展研究和应用,尤其在理论研究方面,已取得许多成果,但在制造技术方面,却有较大差距,有待解决。
多年的实践证明,水射流切割技术,独具特点,是现代机械加工及技术发展中不可缺少的组成部分,具有很强的生命力,必须充分予以重视,有计划地研究、开发和应用。
现代的高压水射流切割作为一门高新特技术涉及的学科领域较多，如超高压理论、流体动力学、特种材料、材料力学、弹性力学、制造工艺学、高压密封技术、自动控制理论等现代科技内容，其自身是一种标准的机电液一体化产品，其卓越的应用效果更集中体现在高科技产品制造上。
某种意义上讲，水射流技术的研究与应用也成为了一个国家综合科技水平和经济实力的标志。
第一章水射流切割技术原理水射流切割技术的基本原理是将少量的水加压到极高的压力(高于380MP)迫使高压水通过一个小孔(直径0.1~0.5smm),以高速冲击工件,速度可达约915m/S(视压力而定)。
高压水柱使工件迅速被冲蚀。
如果水柱与工件有相对移动时,就可对工件进行切割加工,切缝很小,仅稍大于小孔直径。
在高压水中加人颗粒磨料,能大大增强对材料的磨蚀能力,可以切割坚硬和细密的材料,这种切割方式称为水磨料切割(AwJC)。
添加磨料的水射流切割又分为夹带式和直接式两种方式,夹带式一般是在高压条件下工作约200~300MPa,常用磨料是金钢砂。
将磨料定量地注人到喷水孔下一个混合室内,高压水流与磨料混合后进入切割喷嘴,对准工件喷射切割,割缝一般在0.76~3mm左右。
原理框图见图1-1。
直接注人式的水压力较低,约14~90MPa,常用磨料采用铜渣,它与夹带式的区别主要在于磨料是在一个中间容器内与水混合,经混合的料悬浮液和水通过一根软管直接送到切割喷嘴进行切割,原理框图见图1-2。
它可在离电源500m远的地方或水下进行切割,并且可降低能耗,节省磨料。
图1-1 夹带式水墨料切割原理图图1-2直接注入式水墨切割原理图第二章高压水射流切割技术的设备2.1 水射流切割的设备组成高压水射流切割设备的基本构成如下2-1图，通常是由以下几部分组成：2-1高压水射流切割设组成（1）高压水发生装置（包括给水装置、增压器$高压泵和蓄压等）（2）割枪组合件（包括喷嘴等）（3）割枪驱动装置（包括数控装置$机器人等）（4）其他装置（如集水器或集水槽、磨料储罐及供给装置、水过滤装置等）高压水射流切割的类型不同，其设备的实际构成不完全相同。
比如：纯水型高压水射流切割设备的构成，如图2-2。
图2-2纯水型高压水射流切割设备构成2.2系统组成高压水射流切割系统如图2-3所示,主要包括增压系统、磨料供应系统控制系统及辅助系统等,通常还要配置一钢筋混凝土工作台。
图2-3 高压水射流切割系统原理图图2-4 磨料射流切割头增压系统的关键部分是高压泵或增压器。
往复压缩式增压器在液压系统提供的高压油作用下往复运动,把水压增大到300～1000MPa。
在增压器与高压水路之间装有蓄能器。
磨料供应系统(图略)主要由磨料流量调节系统和磨料切割头构成,其中磨料切割头(图2-4)是超高压射流切割的核心,其工作原理是:高压水经过高压管和水喷嘴至混合腔,与此同时,磨料在高速射流形成的真空作用下吸入混合腔与水混合,再经磨料喷嘴喷射形成两相磨料射流即把超高压水变成高压的切流。
在人工或计算机控制下,控制系统移动工件或切割头,完成所要求的切割过程。
简单的手动控制装置是一个安装在手动机构上的固定切割头现已采用5轴或6轴等复杂的多轴数控系统,使用一个以上切割头同时切割复杂的外形。
大多数高压水射流切割系统都装有接收器,既可消除高速射流穿透材料后的射流能量,同时可降低噪声。
另外还附有一些安全装置,以防高压水管与各种接头的破裂等。
第三章. 技术特点水射流切割之所以具有强大生命力,是由于它与传统切割工艺相比,独具许多优点：a)因为是冷切割,对材料无热损伤,也无热变形。
这对许多高性能或热敏感材料尤为可贵。
这是其它加工方法，如火焰、激光、等离子、锯切等所无可比拟的。
可以说,它对被切材料无选择性,因而可以做到一机多用。
b)具有很强的切割力,可切断180mm厚的钢板、250mm厚的钛板、470层每层厚达65mm的石墨环氧树脂合成板、5mm厚的石材或混凝土等。
c）因为是点能源切割,切割反力很小,只有十几公斤,因而便全方位自由切割形状复杂的工件,便于自动控制,实现柔性加工。
d)切口质量好且窄,最小切口宽只有0.07mm,公差可达,光洁度可达表面平整光滑,不必二次修整,可节省材料和工时。
e)因为是湿法切割,无粉尘、烟雾、火花、气味等,属于清洁安全切割,劳动条件好,噪音不超过9dB。
f）生产效率高,一套系统可配置多喷嘴同时作业,工件可一次达到尺寸要求。
g)可在水中或几百米深的水下切割。
目前，这种技术问题就是投资太大。
而且喷嘴磨损也仍待解决,如纯水切割用的人造宝石喷嘴每个40元,可用100左右；但磨料切用的碳化钨喷嘴,每个60元,可用；耐磨陶瓷喷嘴,每个100元以上,可用20～100h。
切割很薄的延展性材料,易弯曲或出现飞边,宜叠层切割第四章. 应用实例分析及说明4.1 在航天上的应用分析现在有几十个国家的数百家工厂应用水射流和磨料水射流加工。
使用这种技术的工业部门有汽车、宇航/防御等。
航空航天应用包括：切割先进复合材料结构,蜂窝夹层结构,钦、镍、钻、耐热合金和机翼零件。
由于不存在层裂和热损坏,同时也由于加工费用减少,磨料水射流切割可与其它常规切割工艺媲美。
经水射流切割的航空航天结构,其边缘比常规技术切割的边缘好得多,疲劳寿命也长。
如果使用150目的磨料粒度,,疲劳寿命可提高50%以上,但切割速度要相应地降低。
LTv宇航/防御公司在FIOW公司的帮助下开发出5轴水射流系统。
射流能跟踪复材料零件的形状、整体加强结构和蜂窝加强板。
射流能一次切割116mm 厚的复合材料板和142mm厚的铝板而无热影响区。
使用100目的磨料粒度和Pa压力。
该系统能切割12.7mm厚的石墨/环氧复合材料和钦,切割表面粗糙度为3·17、6,35。
从1980年以来,洛克希德宇航系统公司一直使用水射流切割,目前使用磨料水射流切割金属基和树脂基复合材料、铝、钢、钦,能干净地切割3.2mm石墨/环氧复合材料,且无热影响区和热变形问题。
最近的应用是,切割sic或晶须增强铝复合材料的战斗机垂直安定面。
切割安定面的肋仅需14min,还包括切削孔。
麦道飞机公司使用门式机器人水射流和ASI公司的磨料水射流系统来切割复合材料和钦,所需时间为常规工艺的1/5,由于略去了费用高的和不耐磨的刀具,如金刚石钻头及夹紧装置,降低了生产成本；切割F/舟·8飞机机翼蒙皮,写常短工艺相比,切割时间由2h减少到29min。
4.2 磨料水射流切割技术在高速公路修复中的应用4.2.1 补范围的确定修补范围将所有的重要病害包括在内。
为了保证将所有不坚固混凝土包括在选定的修补范围之内,一般要将边界扩展到离可见病害以6处,间隔0.6m的2个修补区应合并成为一个修补区。
边界位置还取决于载荷传递水平,修补区应足够大以避免修补区扩散和纵向开裂。
最小修补长度为1.sm,最小修补宽度为36m。
虽然损坏的混凝土往往是不规则的,但为了避免因为应力集中和收缩不均匀引起的2次开裂和破坏,损坏的切割区域外型要切割成规则的矩形和方型,避免切割成不规则的几何形状。
4.2.2切割系统的设计实际应用的磨料射流切割系统,高压泵可以由柴油机驱动,并安装在轻便的卡车或者拖车上,以便能随意调动,增加系统的灵活性。
切割喷嘴固定在车上,车可以在高速公路上行驶,喷嘴可以上下移动,以调节靶距,根据车的行驶速度可以改变喷嘴的行走速度。
高压泵和切割牵引车之间用柔性高压软管连接,这样可以增加系统的灵活性。
为了防止软管爆裂时伤及操作者,软管外要附加防爆耐磨层。
4.2.3磨料种类和切割参数的选择(1)磨料种类的选择根据日本大成建设机械部给野勒衙的研究成果,在各种磨料中石榴石有着最优异的切割性能,因为它比重大、强度高,是切割混凝土最理想的材料。
虽然黄沙的切割效果不如石榴石,但考虑到经济性,黄沙不仅便宜,而且在建筑工地上很容易得到,并且切割后回收可以作为混凝土的细集料继续使用,因此黄沙也可以用来作切割混凝土路面的磨料一。
磨料粒径以36目最为合适。
(2)影响磨料射流切割深度的主要参数磨料流量、靶距、切割压力、行走速度。
(3)磨料流量的选择根据美国流体公司M.哈西斯的研究结果,磨料流量的最佳值应该是喷嘴尺寸、压力和磨料粒度的函数。
(4)工作压力的选择压力是影响磨料射流切割效果最主要的参数之一,研究表明,要切割混凝土,磨料射流压力的有一个最小值,当工作压力小于这个值时,混凝土不能被切割,通常称这个最小压力为门限压力。
当压力大于门限压力时,在其他参数不变的条件下,压力与切割深度的关系几乎是线形的。
能够有效地切除棍凝土的压力最小为30MPa。
(5)靶距的选择研究表明,当靶距在5一IOmm时切割深度基本不变;当靶距大于10mrn时切割深度急剧卞降。
因此靶距可以在5一10mm之间选择。
(6)行走速度的选择当切割过程中其他参数一定的情况下。
行走速度增大,切割深度下降。
4.3超高压水射流切割技术在食品加工中的应用“数控水刀”切割的独特优点,在食品加工中很有实用价值。
“数控水刀”用数控装置可控制其切割的速度和切割线路,可切割各种食物,切割介质除了水外还可用酒精或甘油等,可纯水切割也可加磨料(如盐、糖)切割。
“数控水刀”切割食物,食品的营养和功能成分损失少,可最大限度保持食品的营养,提高加工产品质量。
用/数控水刀0切食品其断面将更加光滑,而且形状规整,也可以切出特殊的形状,作为新的产品造型。
