第三章 动车组车窗和车门(2008年十月修改版)

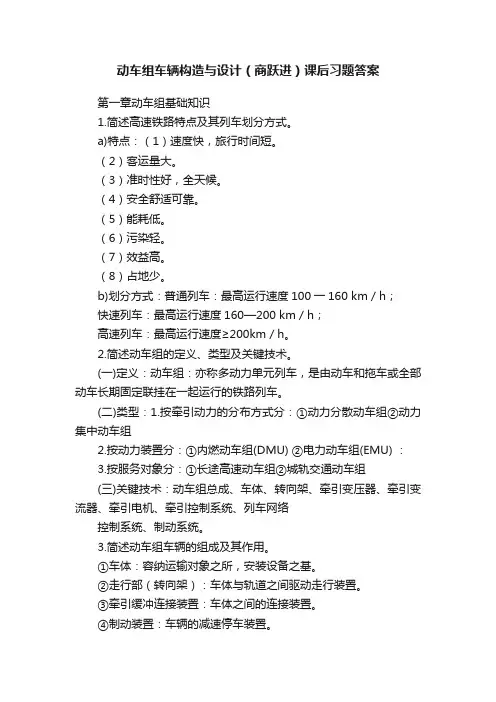

动车组车辆构造与设计（商跃进）课后习题答案第一章动车组基础知识1.简述高速铁路特点及其列车划分方式。

a)特点：（1）速度快，旅行时间短。

（2）客运量大。

（3）准时性好，全天候。

（4）安全舒适可靠。

（5）能耗低。

（6）污染轻。

（7）效益高。

（8）占地少。

b)划分方式：普通列车：最高运行速度100一160 km／h；快速列车：最高运行速度160—200 km／h；高速列车：最高运行速度≥200km／h。

2.简述动车组的定义、类型及关键技术。

(一)定义：动车组：亦称多动力单元列车，是由动车和拖车或全部动车长期固定联挂在一起运行的铁路列车。

(二)类型：1.按牵引动力的分布方式分：①动力分散动车组②动力集中动车组2.按动力装置分：①内燃动车组(DMU) ②电力动车组(EMU) ：3.按服务对象分：①长途高速动车组②城轨交通动车组(三)关键技术：动车组总成、车体、转向架、牵引变压器、牵引变流器、牵引电机、牵引控制系统、列车网络控制系统、制动系统。

3.简述动车组车辆的组成及其作用。

①车体：容纳运输对象之所，安装设备之基。

②走行部（转向架）：车体与轨道之间驱动走行装置。

③牵引缓冲连接装置：车体之间的连接装置。

④制动装置：车辆的减速停车装置。

⑤车辆内部设备：服务于乘客的车内固定附属装置。

⑥车辆电气系统：车辆电气系统包括车辆上的各种电气设备及其控制电路。

按其作用和功能可分为主电路系统、辅助电路系统和控制电路系统3个部分。

4.解释动车组车辆主要技术指标及其标记的含义。

①.自重：车辆本身的全部质量。

②.载重/容积：车辆允许的最大装载质量和容积。

③.定员：以座位或铺位计算。

（定员=座席数+地板面积*每平方米地板面积站立人数。

）④.轴重：车轴允许负担的最大质量（包括车轴自重）。

⑤.每延米轨道载重：车辆总质量/车辆全长（站线有效利用指标）。

⑥.通过最小曲线半径：调车工况能安全通过的最小曲线半径。

⑦.构造速度：安全及结构强度允许的最大速度。
