焊接符号及焊接标注方法

焊接符号标注的步骤及方法详解（附图）
焊接符号标注是对焊接具体过程的详细指导，在机械制图中十分常见。

因此，不少行内人士对于焊接符号标注的问题都十分关注。

焊接符号标注方法：
1、焊接的结构形式由焊接符号来表示，焊接符号主要由基本符号、辅助符号、补充符号、指引线和焊接尺寸等组成。

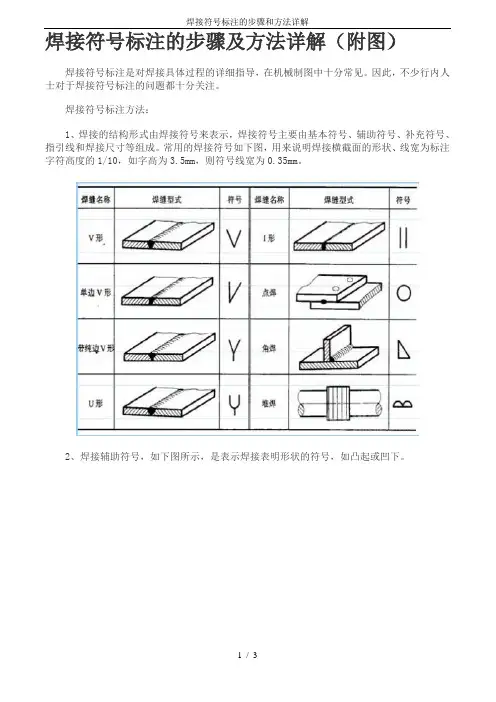

常用的焊接符号如下图，用来说明焊接横截面的形状、线宽为标注字符高度的1/10，如字高为3.5mm，则符号线宽为0.35mm。

2、焊接辅助符号，如下图所示，是表示焊接表明形状的符号，如凸起或凹下。

3、补充符号，如下图所示，用来表示焊接的范围等特征符号。

焊接符号标注步骤：
1、在焊接基本符号的左侧标注焊接横截面上的尺寸，如钝边高度p，坡口深度H，焊角高度K等，如果焊接的左侧没有任何标注又无其他说明时，对焊接要完全焊透。

2、在右侧，标注焊接长度方向和尺寸，如焊接段数n，长度l，间隙e。

如果基本符号右侧无任何标注又无其他说明时，表示焊接在整个工件长度方向上是连续的。

3、在焊接符号的上侧或下侧，标注坡口角度α，坡口面角度β和根部间隙b。

4、在指引线的尾部标注相同焊接的数量N和焊接方法。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载焊接符号标注及详细表示方法地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容焊接符号标注及表示方法—详版什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。

我国的焊接符号是由国家标准GB324规定的。

焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。

焊接符号可以表示出:(1)所焊焊缝的位置。

(2)焊缝横截面形状(坡口形状)及坡口尺寸。

(3)焊缝表面形状特征。

(4)表示焊缝某些特征或其他要求。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。

GB324-1988中规定了13种焊缝形式的符号，见表2-2。

点击下载 HYPERLINK "/zt-hanjiefuhao/%E7%84%8A%E6%8E%A5%E7%AC%A6%E5%8F%B7%E8%AF%B4%E6%98%8E%E5 %A4%A7%E5%85%A8.xls" 焊接符号说明大全（excel表格详细讲解）焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) HYPERLINK"/biaozhun/showbz_915.html" \t "_blank" GB324一2008《焊缝代号》。

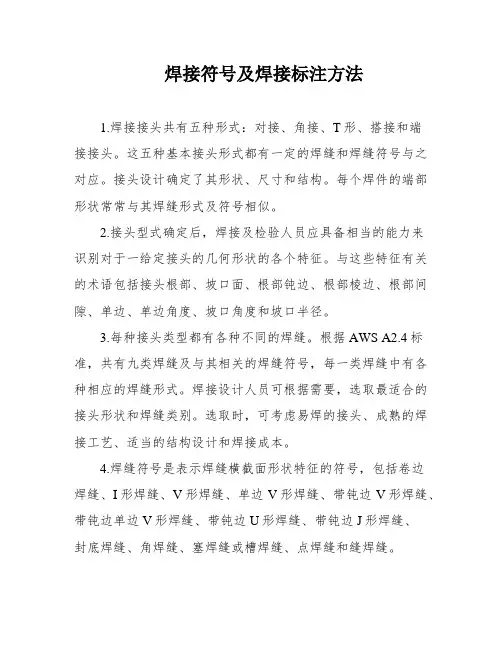

焊接符号及焊接标注方法1.焊接接头共有五种形式：对接、角接、T形、搭接和端接接头。

这五种基本接头形式都有一定的焊缝和焊缝符号与之对应。

接头设计确定了其形状、尺寸和结构。

每个焊件的端部形状常常与其焊缝形式及符号相似。

2.接头型式确定后，焊接及检验人员应具备相当的能力来识别对于一给定接头的几何形状的各个特征。

与这些特征有关的术语包括接头根部、坡口面、根部钝边、根部棱边、根部间隙、单边、单边角度、坡口角度和坡口半径。

3.每种接头类型都有各种不同的焊缝。

根据AWS A2.4标准，共有九类焊缝及与其相关的焊缝符号，每一类焊缝中有各种相应的焊缝形式。

焊接设计人员可根据需要，选取最适合的接头形状和焊缝类别。

选取时，可考虑易焊的接头、成熟的焊接工艺、适当的结构设计和焊接成本。

4.焊缝符号是表示焊缝横截面形状特征的符号，包括卷边焊缝、I形焊缝、V形焊缝、单边V形焊缝、带钝边V形焊缝、带钝边单边V形焊缝、带钝边U形焊缝、带钝边J形焊缝、封底焊缝、角焊缝、塞焊缝或槽焊缝、点焊缝和缝焊缝。

5.焊缝的辅助符号是表示焊缝表面形状特征的符号，包括平面符号、凹面符号和凸面符号。

焊缝的辅助符号的应用见表3.XXX n of welds。

as shown in Table 4.are used to XXX size symbols。

as shown in Table 5.may be added to basic symbols when XXX in Table mon metal welding method codes are listed in Table 7.Examples of XXX 9.Table 4: Supplementary symbols for weldsNumber1NameBacking strip symbol①Symbol nXXX at the bottom of the weld2Three-sided XXX3XXXIndicates that there is a weld on three sidesIndicates that there is a weld around the workpiece45On-site symbolTail symbolXXX on site or at the n site。

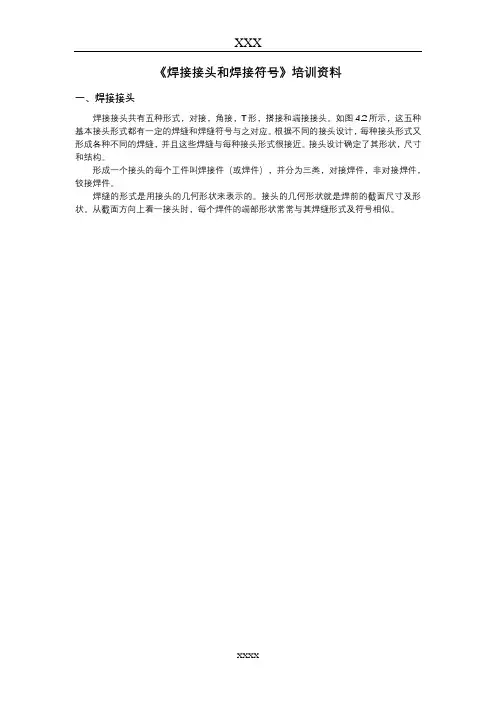

《焊接接头和焊接符号》培训资料一、焊接接头焊接接头共有五种形式，对接，角接，T形，搭接和端接接头。

如图4.2所示，这五种基本接头形式都有一定的焊缝和焊缝符号与之对应。

根据不同的接头设计，每种接头形式又形成各种不同的焊缝，并且这些焊缝与每种接头形式很接近。

接头设计确定了其形状，尺寸和结构。

形成一个接头的每个工件叫焊接件（或焊件），并分为三类，对接焊件，非对接焊件，铰接焊件。

焊缝的形式是用接头的几何形状来表示的。

接头的几何形状就是焊前的截面尺寸及形状。

从截面方向上看一接头时，每个焊件的端部形状常常与其焊缝形式及符号相似。

焊接接头部件接头型式确定后，有必要描述所要求的接头设计。

所以，焊接及检验人员应具备相当的能力来识别对于一给定接头的几何形状的各个特征。

与这些特征有关的术语包括：接头根部、坡口面、根部钝边、根部棱边、根部间隙、单边、单边角度、坡口角度、坡口半径焊缝类型如图4.2所示，每种接头类型都有各种不同的焊缝。

以AWS A2.4“焊接，钎焊及无损探伤检验的标准符号”作为参考，共有九类焊缝及与其相关的焊缝符号，每一类焊缝中有各种相应的焊缝形式。

这九类焊缝包括：坡口焊缝；角焊缝；塞焊及槽焊；螺拄焊；点焊或凸焊；缝焊；封底焊及背面焊；堆焊；端接焊缝。

焊接设计人员可根据需要，选取最适合的接头形状和焊缝类别。

选取时，可考虑以下因素：易焊的接头；成熟的焊接工艺；适当的结构设计；焊接成本二、焊缝符号和焊接符号标准：国家标准GB 324；美国标准AWS A2.4。

表1 焊缝的基本符号：是表示焊缝横截面形状特征的符号。

序号名称示意图符号1卷边焊缝①(卷边完全熔化)2 I 形焊缝3 V 形焊缝4 单边V形焊缝5 带钝边V形焊缝6 带钝边单边V形焊缝7 带钝边U形焊缝8 带钝边J形焊缝9 封底焊缝10 角焊缝11 塞焊缝或槽焊缝12 点焊缝13 缝焊缝表2 焊缝的辅助符号：焊缝的辅助符号是表示焊缝表面形状特征的符号序号名称示意图符号说明1 平面符号焊缝表面齐平(一般通过加工)2 凹面符号焊缝表面凹陷3 凸面符号焊缝表面凸起不需要确切地说明焊缝的表面形状时，可以不用辅助符号。

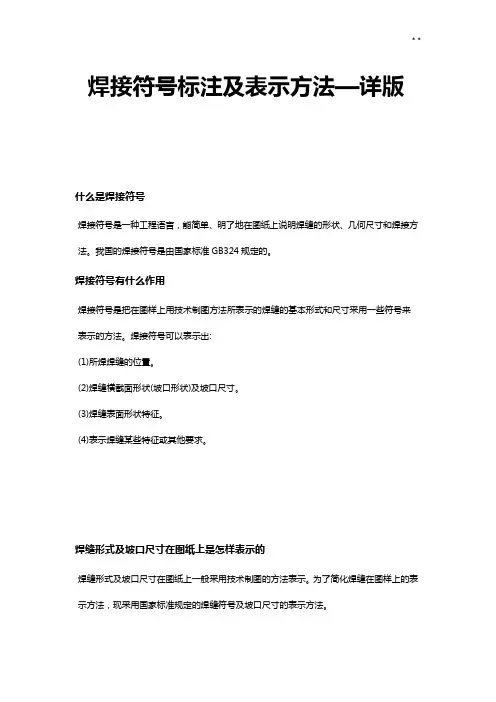

焊接符号标注及表示方法—详版什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。

我国的焊接符号是由国家标准GB324规定的。

焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。

焊接符号可以表示出:(1)所焊焊缝的位置。

(2)焊缝横截面形状(坡口形状)及坡口尺寸。

(3)焊缝表面形状特征。

(4)表示焊缝某些特征或其他要求。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。

GB324-1988中规定了13种焊缝形式的符号，见表2-2。

点击下载焊接符号说明大全（excel表格详细讲解）焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) GB324一2008《焊缝代号》。

(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。

表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号，见表2-3。

不需要确切地说明焊缝的表面形状时，可以不用辅助符号。

表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。

表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5。

焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。

由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。

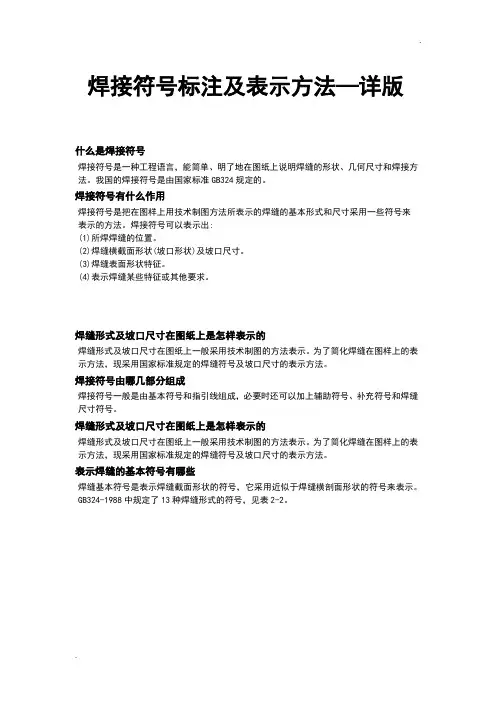

焊接符号标注及表示方法—详版什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。

我国的焊接符号是由国家标准GB324规定的。

焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。

焊接符号可以表示出:(1)所焊焊缝的位置。

(2)焊缝横截面形状(坡口形状)及坡口尺寸。

(3)焊缝表面形状特征。

(4)表示焊缝某些特征或其他要求。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。

GB324-1988中规定了13种焊缝形式的符号，见表2-2。

点击下载焊接符号说明大全（excel表格详细讲解）焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) GB324一2008《焊缝代号》。

(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。

表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号，见表2-3。

不需要确切地说明焊缝的表面形状时，可以不用辅助符号。

表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。

表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5。

焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。

由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。

常用焊缝符号及其标注方法全The Standardization Office was revised on the afternoon of December 13, 2020常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。

表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝7 缝焊缝序号名称示意图符号8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。

4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。

4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。

表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。

4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。

4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。

表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。

表4 焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K 角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d点焊缝焊点直径d4 焊缝间距 e 角焊缝焊脚尺寸为K焊缝长度为l焊缝间距为e焊缝段(点)数n 5 焊缝长度l4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。
