喷淋悬挂式前处理设备的设计计算

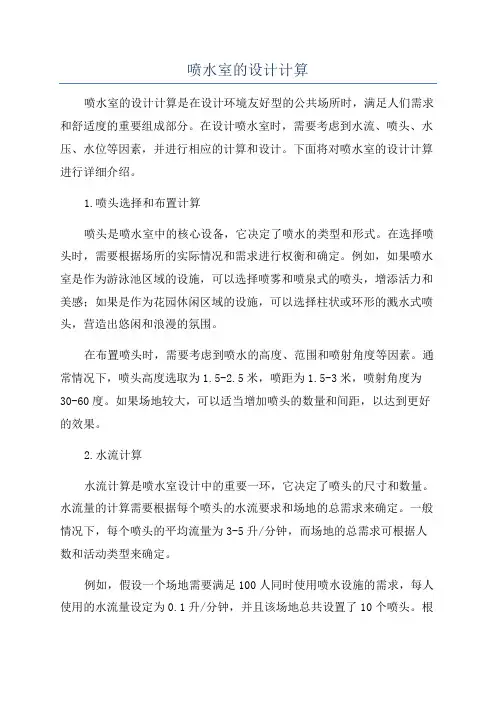

喷水室的设计计算喷水室的设计计算是在设计环境友好型的公共场所时，满足人们需求和舒适度的重要组成部分。

在设计喷水室时，需要考虑到水流、喷头、水压、水位等因素，并进行相应的计算和设计。

下面将对喷水室的设计计算进行详细介绍。

1.喷头选择和布置计算喷头是喷水室中的核心设备，它决定了喷水的类型和形式。

在选择喷头时，需要根据场所的实际情况和需求进行权衡和确定。

例如，如果喷水室是作为游泳池区域的设施，可以选择喷雾和喷泉式的喷头，增添活力和美感；如果是作为花园休闲区域的设施，可以选择柱状或环形的溅水式喷头，营造出悠闲和浪漫的氛围。

在布置喷头时，需要考虑到喷水的高度、范围和喷射角度等因素。

通常情况下，喷头高度选取为1.5-2.5米，喷距为1.5-3米，喷射角度为30-60度。

如果场地较大，可以适当增加喷头的数量和间距，以达到更好的效果。

2.水流计算水流计算是喷水室设计中的重要一环，它决定了喷头的尺寸和数量。

水流量的计算需要根据每个喷头的水流要求和场地的总需求来确定。

一般情况下，每个喷头的平均流量为3-5升/分钟，而场地的总需求可根据人数和活动类型来确定。

例如，假设一个场地需要满足100人同时使用喷水设施的需求，每人使用的水流量设定为0.1升/分钟，并且该场地总共设置了10个喷头。

根据计算可得，场地总需求为100人×0.1升/分钟=10升/分钟。

因此，每个喷头的流量应为10升/分钟÷10个喷头=1升/分钟。

3.水压计算水压是指水流在管道中的压力，它是喷头正常喷水所必需的条件之一、在设计喷水室时，需要考虑水压的供给和保持。

通常情况下，水压应在0.3-0.8兆帕之间。

如果水压过高，喷头可能过度磨损或水流过大，造成资源浪费；如果水压过低，喷头可能无法正常喷水。

在进行水压计算时，需要考虑到供水管道的直径和长度、管材的摩擦阻力损失、管道的高度差等因素。

一般情况下，供水管道的直径选择为2-5厘米，长度应尽量缩短，水源应高于喷头。

喷淋系统计算规则
喷淋系统计算规则是根据需要喷淋的区域大小、火灾风险等因素来确定喷淋系统所需的喷淋头数量、喷淋头位置、喷淋压力等参数的一套计算方法。

以下是一般情况下喷淋系统计算规则的一些基本原则：
1. 喷淋头数量：根据区域大小和火灾风险确定喷淋头的数量。

一般情况下，根据区域的面积和火灾风险等级来确定喷淋头的密度。

喷淋头密度通常以每平方米所需的喷淋头数量来表示。

2. 喷淋头位置：根据喷淋头的喷射范围和覆盖面积来确定喷淋头的位置。

喷淋头应该能够覆盖到需要喷淋的区域，并且可以达到所需的喷淋效果。

3. 喷淋压力：根据喷淋头的设计要求和需要喷淋的液体的喷射性能来确定喷淋压力。

喷淋压力需要能够满足液体喷射的要求，并且能够保证喷淋系统的正常运行。

4. 喷淋时间：根据需要喷淋的液体的消防效果和灭火要求来确定喷淋时间。

喷淋时间需要足够长，以确保液体能够有效地覆盖到需要喷淋的区域，并且能够有效地灭火。

5. 喷淋管道和阀门：根据需要喷淋的液体的流量和喷淋头的数量来确定喷淋管道和阀门的尺寸和数量。

喷淋管道和阀门需要能够满足喷淋系统的流量要求，并且能够保证喷淋头的正常工作。

以上是一般情况下喷淋系统计算规则的一些基本原则，具体的计算方法和规则可能会根据不同的喷淋系统和火灾风险等级而有所不同。

在实际设计和安装喷淋系统时，需要根据具体情况进行计算和确定。

自动喷淋系统的计算自动喷淋系统由水源、加压贮水设备、喷头、管网、报警阀等组成。

自动喷淋系统前十分钟所用水由设在高位水箱提供，十分钟至一小时的喷淋用水由地下室贮水池提供。

根据规范中的要求选择闭式喷水灭火系统。

自动喷淋灭火系统的基本数据(1)喷头的选择《自动喷洒灭火系统设计规范》，闭式湿式自动喷水灭火系统适用范围：因管网及喷头中充水，故适用于环境温度为4～700C之间的建筑物内，所以选用闭式湿式喷头。

(2) 由于该建筑为中度危险等级，喷头总数大于800 个，故需进行分区，地下一层至五层为低区，六至二十七层为高区。

本系统设置7个报警阀，每个报阀组控制的最不利喷头处，都设末端试水装置，每层最不利喷头处均设直径为25mm的试水阀。

每个报警阀部位都设有排水装置，其排水管径为试水阀直径的2倍，取50mm。

(3)查高规，自动喷水灭火系统的基本设计数据见下表：表3-1最不利点喷头最低工作压力不应小于0.05MPa。

(4)管径确定如下表自动喷洒管径确定表表3-2喷头的布置根据建筑物结构与性质，本设计采用作用温度为68℃闭式吊顶型玻璃球喷头，喷头采用2.5m×3.0m和2.7m×3.0m矩形布置，使保护范围无空白点。

作用面积划分作用面积选定为矩形，矩形面积长边长度：L=1.2F=（1.2×160）m=15.2m，短边长度为：10.5m。

最不利作用面积在最高层（五层和二十七层处）最远点。

矩形长边平行最不利喷头配水支管，短边垂直于该配水支管。

每根支管最大动作喷头数n=（15.2÷2.5）只=6只作用面积内配水支管N=（10.5÷3）只=3.5只，取4只动作喷头数：（4×6）=24只实际作用面积：（15.2×9.8）2m=148.962m﹤1602m水力计算（采用作用面积）从系统最不利点开始进行编号，直至水泵处，从节点 1 开始，至水池吸水管为止，进行水力计算。

1.作用面积，喷规2.1.6以及5.0.1，也就是整个喷淋系统在一次火灾中所考虑的最大保护面积，火灾总时从建筑某一点开始的，不论这个建筑规模多大，设计计算只考虑这某一点附近的160平米，当然这一点可能是建筑中的任何一点160平方是个例子，严重危险级是260，及其他一些2.喷水强度，这个不用太多描述，喷淋的设计流量的基本计算就是基于5.0.1作用面积与喷水强度进行的以地下室为例，中危2,喷水强度8，作用面积160，那么理论设计流量就是160*8/60=21.333L/s。

还要考虑规范其他一些规定，比如5.0.3，理论流量需要乘以1.3的系数，很多商业就可能存在这种情况，21.333*1.3=27.733，所以很多地下室，多数设计人员就直接选用30L/S的喷淋泵了上面的计算都只是理论设计流量，实际设计流量与实际的喷淋布置有关，下面讲喷淋最不利作用面积的计算然后作用面积的划分，见9.1.2，以160平米为例，长边需要15米多，我做了几个计算简图实例，长边16m，短边10m图1：地下室喷头布置，正方形最大间距3.4m，上图就按最大间距布置，最不利点喷头压力取0.05，用天正软件算的，具体计算估计多数朋友会，不会的自己摸索一下，不难然后是支管管径，很多设计人员是直接套8.0.7的表，而没有进行实际计算了，我在这做几个对比，各位就能明白实际计算和理论有差距计算表从表1，就能看出来，平均喷水强度7.1，没有达到8的规定值，所以最不利点喷头压力取小了那么把最不利点压力值改为0.07，管径不需要做修改计算表2：从表2，可以看出来，这时的喷水强度是满足规定的，那么设计流量就是表2的22.43，而这个最不利点作用面积内入口处所需压力值是31.34m，这几个参数就是实际选泵和扬程的重要参数了注意看，表中，6-7,7-8号管段，设计流量是不会变化的，也就是说从这个管段开始，一直到泵房流量都是22.43，也就是实际所需设计流量，那么从这个入口段到水泵的水损就可以计算了水泵的实际所需的扬程就是，静扬程+总水损+入口所需压力值，有些朋友还会再乘以一个系数，看设计人员思路了入口压力怎么确定？计算表中已经算出来了，注意看然后上次有哪位群友说最不利点喷头压力取0.1MPa，因为他想采用边墙扩展型喷头，加大保护半径，那么如果以0.1来算是什么结果呢？看图2结果就是图中圈出的这几段管道按原管径，会超过5的流速限制需要加大管径各位注意对比图1和图2，有兴趣的朋友也可以自己去算算，而按0.1最不利点计算的结果就是表3：很多设计人员是拼经验设计水泵扬程的，就是静扬程+25~35m，如果按实际布置就可能完全不够上面的贴图都是按3.4m间距布置喷头的，而实际地下室能，很少能这样布置，因为梁跨是固定的，要根据梁格来实际布置喷头比如8.1m一跨的柱网，一跨中布置两排喷头不够，如果想均匀布置的话，间距就是8.1/3=2.7m，所以很多地下室喷头间距达不到3.4，以上面2.7m为例再布置一个计算图图三：计算表4：我说这种实际情况，其实是想说，按8.0.7来配置支管，可能是超速的，甚至超流量的图3两段圈出来的管道，按8.0.7只需要DN80就够了，但实际计算就超速了，而设计流量呢，其实也略超了如果按0.1最不点考虑就更夸张了表5：流量是远超了30,那么想把流量降下来，就只有调整支管管径比如喷头数1-DN25,2-32,,4-40,6-50,11-65,20-80,30-100看设计人员自己的调整，按我上面说的配管计算，就是图5和表6这样就不会超流量了我上面所说的就是实际的设计计算方法，让大家明白整个计算过程和原理而已。

自动灭火喷淋系统水力计算书水力计算自动喷水灭火系统的水力计算主要是按照逐点计算法进行计算；这于原规范有很大区别。

原规范是采用估算法进行计算的。

计算方法：1、确定喷头间距规范中给出了如下面所示的间距。

这个间距是最大间距，也就是在0.1Mpa下的间距。

喷水强度（L/min·m2）正方形布置的边长（m）矩形或平行四边形布置的长边边长（m）一只喷头的最大保护面积（m2）喷头与端墙的最大距离（m）4 4.4 4.520.0 2.26 3.6 4.012.5 1.88 3.4 3.611.5 1.712~20 3.0 3.69.0 1.5注：1 仅在走道设置单排喷头的闭式系统，其喷头间距应按走道地面不留漏喷空白点确定；2 货架内喷头的间距不应小于2m，并不应大于3m。

很多设计者对这一点不是很了解，往往不论建筑物的实际尺寸，都一律套用这个距离，造成很多错误。

对于一个建筑物，我们在确定了危险等级后，要根据建筑物的实际尺寸来确定喷头间距，如我们确定了一个建筑物为中危险Ⅱ级，也既喷水强度为8L/min·m2由下图可知由上述图纸可以明白系统最不利点四个喷头ABCD围成的面积正方形ABCD的面积为S，只要保证S内的喷水强度不小于8 L/min·m2就满足规范要求；从图上看，在每个喷头的洒水量中有1/4的水量洒在S中，也就是S内的洒水量为一个喷头的洒水量；由喷头的流量公式喷头的流量应按下式计算：（9．1．l）式中 q——喷头流量（L／min）；P——喷头工作压力（MPa）；K——喷头流量系数。

可知q/S=8 L/min·m2；而S=L*L则，喷头间距L=当最不利点压力P=0.1Mpa时，L=3.16m=3.1m；当最不利点压力为0.05Mpa时，L=2.66m=2.6m也就是说，在中危险Ⅱ级，也既喷水强度为8 L/min·m2时，喷头间距在2.6m~3.1m之间布置。

我们实际布置时，考虑喷头间距与建筑物尺寸的和谐，距离端墙保证不大于间距的一半。

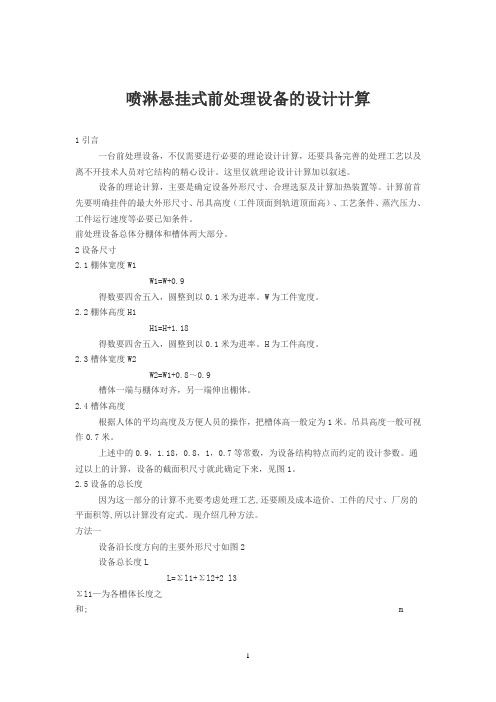

喷淋悬挂式前处理设备的设计计算1引言一台前处理设备，不仅需要进行必要的理论设计计算，还要具备完善的处理工艺以及离不开技术人员对它结构的精心设计。

这里仅就理论设计计算加以叙述。

设备的理论计算，主要是确定设备外形尺寸、合理选泵及计算加热装置等。

计算前首先要明确挂件的最大外形尺寸、吊具高度（工件顶面到轨道顶面高）、工艺条件、蒸汽压力、工件运行速度等必要已知条件。

前处理设备总体分棚体和槽体两大部分。

2设备尺寸2.1棚体宽度W1W1=W+0.9得数要四舍五入，圆整到以0.1米为进率。

W为工件宽度。

2.2棚体高度H1H1=H+1.18得数要四舍五入，圆整到以0.1米为进率。

H为工件高度。

2.3槽体宽度W2W2=W1+0.8～0.9槽体一端与棚体对齐，另一端伸出棚体。

2.4槽体高度根据人体的平均高度及方便人员的操作，把槽体高一般定为1米。

吊具高度一般可视作0.7米。

上述中的0.9，1.18，0.8，1，0.7等常数，为设备结构特点而约定的设计参数。

通过以上的计算，设备的截面积尺寸就此确定下来，见图1。

2.5设备的总长度因为这一部分的计算不光要考虑处理工艺,还要顾及成本造价、工件的尺寸、厂房的平面积等,所以计算没有定式。

现介绍几种方法。

方法一设备沿长度方向的主要外形尺寸如图2设备总长度LL=Σl1+Σl2+2 l3Σl1—为各槽体长度之和; mΣl2—为各泄水过渡段长度之和; ml3—为工件进出口设备段的长度,一般取1.2～1.5m.各槽体长度可按以下步骤计算.a. 首先确定槽容量槽有效容量决定于水泵的流量.有的专著［4］认为槽容量应不小于三倍的每分钟的泵容量(m3/min),根据以往的工程设计经验,这个数据对处理中小型工件的普通水槽,有效容积可以不小于水泵每分钟流量(m3/min)的1.5倍;对于磷化脱脂槽,有效容积可以不小于每分钟泵量(m3/min)的2.2倍.有关泵的流量计算后叙.b. 槽体的长度由前述可知槽体的宽和高,这样由槽的内部结构,基本上能确定槽体在宽度方向上有效截面积,则槽体长度:l’1=槽体有效容积(m3)/ 槽体有效截面积(m2)如果槽液有温度,外壁要设计50mm厚的保温层,则槽体实际长度l1= l’1+0.1c. 各泄水过渡段长度l2 应保证两相邻喷射区的槽液不相互窜液混合.L2=0.8H+0.5V+ l’ 2［1］H—为工件高度, 当工件的长度大于高度时要用长度代替高度. m;V—为工件运行的速度, m/min;l’ 2—为淌水板第二段水平投影长度, 可取0.8～1m,.一般来说, 淌水板第二段比第一段要短些.但对于较长工件而言,情况可能相反.总之要遵守不窜液或少窜液的原则.方法二用方法一来计算的设备长度往往较大,虽然槽液窜水、混水的程度较低,但由于受厂房和资金的限制,往往许多客户承受不了,另计算起来也较繁.在此情况下参考以下公式来为客户设计设备,既经济又满足最低限度的使用要求.L≥VT+(1.8～2)(n+1)L—为设备总长度, m;V—为链速,由产量确定, m;T—为总喷淋时间, 由工艺确定.n为工位数. min.L确定后,除去各喷淋段长度,凭经验把它平分到各间隔段中,进出口段可参考方法一中的l3,相同的工艺段之间可小些,调整各间隔段的长度后,各段长度即确定下来.3 泵的选择不论是选择液下泵,还是管道离心泵,都需要知道泵的流量和扬程.流量由工位喷淋量决定,扬程由设备的高度和该段管阻及喷嘴出口压力决定.3.1工位喷淋量Q排间距a 排间距可按12”工件运行的距离来初步确定喷淋管之间的排距,然后在按实际圆整来最后确定.这样以链速来决定排距比较合理.但在4m/min以上的链速情况下,排距按0.4m确定较妥.排数n2［4］n2=Vt/(a+1) (圆整) 各排喷嘴数n1若工件只有外侧两个面需要处理,可参考下式选取:n1=2(H/0.3+1) (面对面两列总数) 或按表1选取.表1H0.40.50.60.70.80.91.01.11.2n14466688810H1.31.41.51.61.71.81.92.02.1n1101012121214141416若上、下两面或内侧也需处理,则:n1’= n1+2若上、下两面或内侧均需处理,同时工件宽度W≥0.6m时,则:n1’= n1+4喷淋管要有横向上、下布置喷嘴的设计.工位喷嘴数nn= n1·n2工位喷淋量Q喷淋量与喷嘴数和喷射压力有关.在一般水洗和脱脂工艺段可选用同一型号的扇形喷雾喷嘴(也可以选空心锥形喷雾喷嘴).例如:20570-1-1/2PPB+CT8040-PP.磷化工艺段应选用空心锥形喷雾喷嘴.例如:20570-1-1/2PPB+CA25-30.1-PP.这两种模式的喷头流量见表2和表3.从表2和表3中可直接查到或用插入法计算所需喷淋压力下的单只喷嘴流量q,那么每段工位喷淋量计算公式为:Q=q·n3.2泵的流量Q和扬程H选择水泵的参数值应按工况要求的最大流量和最大扬程再乘以附加安全系数的数值为依据.附加系数可取10%,既:流量 Q=1.1Qmax［2］扬程 H=1.1Hmax［2］Hmax为管道总的阻力损失△H(mH2O),一般情况下,从水泵到喷嘴的阻力不大于5m水柱;喷嘴出口压力△Hs(mH2O)一般取12～15 mH2O,磷化工艺取6～8 mH2O,水泵出口至管道终端的高度差所产生的压力△Hv(mH2O),既:Hmax=△H+△Hs+△Hv ［1］ (mH2O) 和水的比重相近的液体,其压力等于高度之差值(m),若和水的比重相差较大,应作相应换算.这样一来,在设备总高不超过5m,其泵的扬程一般为:H=1.1(5+12+5)=24.2m 取25m即可,磷化段为:H=1.1(5+8+5)=19.8m 取20m即可.4加热装置的计算考虑到计算结果就是为选择需要多大的换热面积作依据,而换热器是用0.6m2/片、1 m2/片和1.5 m2/片的板式换热片三种规格,在这种条件下,经过大致的热力计算,再圆整一下换热片数或修正某一系数,就可以满足工程中的实际要求.因此把总热损耗量的计算公式和步骤进行压缩和简化.根据实践证实了这样的计算是完全可行的.4.1热损耗量的计算［1］Q=1.1Gc(t2〃-t2＇)/T或Q=0.84G＇c(t2〃-t2＇)Q—总热损耗量或升温温度; KcarG＇—为水泵额定流量; kg/hT—为升温时间; hG—为槽液的重量; kgc—比热系数,取1; KJ/(kg·℃)t2〃—为工作温度; ℃t2＇—为室温或槽液的初始温度. ℃4.2换热面积的计算［1］［3］换热面积的计算公式为:F=Q/(μk△t)μ—结垢系数,取0.67～0.70,磷化取0.50;k—传热系数 4.1868KJ/(m2·h·℃)△t—换热器的平均温度, ℃,按下式计算:△t=［（t1＇- t2〃）-（t1〃- t2＇）］/ln［（t1＇- t2〃）/（t1〃- t2＇）］或△t=0.5［（t1＇- t2〃）-（t1〃- t2＇）］t1＇—加热介质的初始温度, ℃t1〃—加热介质的终止温度, ℃t2＇—槽液的初始温度, ℃t2〃—槽液的工作温度, ℃平均温度△t除了计算外,也可查表4和表5求得:t1〃= t1＇-10℃,假设介质为蒸汽时: t1〃= 100℃平均温度为△t=［（t1＇- t2〃）-（t1〃- t2＇）］/ln［（t1＇- t2〃）/（t1〃- t2＇）］当（t1＇- t2〃）和（t1〃- t2＇）相差不到一倍时,可用下式代替.其误差不到4%: △t=1/2［（t1＇- t2〃）-（t1〃- t2＇）］前处理设备自身还有许多附带的设备,如热水槽、纯水发生器、高位沉淀槽、吹吸气系统、油水分离器、酸洗设备、除渣设备、压渣设备、过滤设备等等.是否选用其中的配套设备要根据客户和使用的要求来确定.。

5万风量喷淋塔设计计算摘要：1.喷淋塔的概述2.喷淋塔的设计参数3.喷淋塔的风量计算4.喷淋塔的应用范围5.结论正文：一、喷淋塔的概述喷淋塔是一种工业除尘或废气处理设备，具有结构简单、造价低廉、气体压降小，且不会堵塞等特点。

它主要用于处理各种有害气体，如H2S、SOX、NOX、HCI、NH3、CI2 等恶臭气体。

喷淋塔的工作原理可分为顺流、逆流和错流三种形式，其中最常用的是逆流喷淋。

二、喷淋塔的设计参数喷淋塔的设计参数主要包括流速、填料层厚度、循环水量和喷嘴选择等。

在设计过程中，需要考虑气体的特性、处理效果、设备成本和运行维护等因素。

1.流速：喷淋塔的流速一般设计为1-6m/s，但当有喷有填料的介质时，可根据废气的具体情况合理选择过滤风速。

2.填料层厚度：错流模拟式填料洗涤除尘器中，通过两层筛网所夹持的填料层厚度一般小于100mm。

3.循环水量：循环水量直接影响喷淋塔的处理效果，一般根据废气的浓度和处理效果要求来确定。

4.喷嘴选择：喷嘴的选型需要考虑喷淋塔的处理效果、喷嘴的耐腐蚀性和使用寿命等因素。

三、喷淋塔的风量计算喷淋塔的风量计算主要包括两个方面：一是循环风的风量，二是补充风的风量。

循环风的风量主要根据喷淋塔的直径、高度和填料层厚度等因素来确定。

补充风的风量主要根据喷淋塔的处理效果要求和循环风的风量来确定。

四、喷淋塔的应用范围喷淋塔广泛应用于化工、冶金、电力、轻工、纺织、医药等行业的废气处理，具有较高的净化效率和广泛的应用前景。

五、结论综上所述，喷淋塔是一种高效、经济的废气处理设备，其设计参数和风量计算需要综合考虑气体特性、处理效果、设备成本和运行维护等因素。

计算原理参照《自动喷水灭火系统设计规范GB 50084-2001》(2005年版)基本计算公式：1、喷头流量：PK q 10=式中：q --喷头处节点流量，L/minP --喷头处水压（喷头工作压力）MPa K --喷头流量系数2、流速V ：2π4j xh D q v =式中：Q --管段流量L/sD j --管道的计算内径（m ）3、水力坡降：3.1200107.0jd v i =式中：i --每米管道的水头损失（mH 20/m ）V --管道内水的平均流速（m/s ）d j --管道的计算内径（m ），取值应按管道的内径减１mm 确定4、沿程水头损失：Li h ×=沿程式中：L --管段长度m5、局部损失（采用当量长度法）：L i h ×=局部(当量)式中：L(当量)--管段当量长度，单位m(《自动喷水灭火系统设计规范》附录C)6、总损失：沿程局部h h h +=7、终点压力：hh h n n +=+1管段名称起点压力mH2O 管道流量L/s 管长m 当量长度管径mm K 水力坡降mH2O/m 流速m/s 损失mH2O 终点压力mH2O 1-2 5.000.94 2.150.8025800.385 1.77 1.14 6.142-3 6.14 1.98 2.15 1.8032800.367 2.09 1.457.593-47.59 3.14 3.60 2.1032800.923 3.31 5.2612.8540-4111.09 1.400.600.6025800.854 2.63 1.0212.1241-412.12 1.400.850.0025800.854 2.630.7312.844-512.854.542.702.7040800.9153.614.9417.7942-516.29 1.700.600.602580 1.254 3.19 1.5017.79 5-617.79 6.23 1.05 3.6050800.430 2.93 2.0019.79 43-447.59 1.16 2.150.8025800.584 2.18 1.729.32 44-459.32 2.44 2.15 1.8032800.558 2.57 2.2011.52 45-611.52 3.86 3.60 2.303280 1.401 4.088.2619.79 6-719.7910.10 2.50 3.7065800.295 2.86 1.8321.61 46-719.79 1.870.600.602580 1.523 3.52 1.8321.61 7-821.6111.96 1.30 4.3065800.414 3.39 2.3223.93 47-4811.15 1.40 2.300.8025800.858 2.64 2.6613.81 48-4913.81 2.96 2.30 2.1032800.824 3.12 3.6217.44 49-817.44 4.72 3.55 3.0040800.990 3.75 6.4923.92 8-923.9316.68 2.25 4.6080800.325 3.36 2.2326.15 50-920.00 1.880.600.602580 1.539 3.54 1.8521.85 9-1026.1518.56 1.40 5.4080800.402 3.74 2.7328.89 51-5213.47 1.54 2.300.802580 1.037 2.90 3.2116.68 52-5316.68 3.26 2.30 2.1032800.995 3.43 4.3821.06 53-1021.06 5.18 3.55 3.004080 1.196 4.137.8328.89 10-1128.8923.74 2.15 6.10100800.151 2.74 1.2430.13 11-1230.1323.74 1.500.00100800.151 2.740.2330.36 12-1330.3623.74 2.050.00100800.151 2.740.3130.67 13-1430.6723.74 1.600.00100800.151 2.740.2430.91 14-1530.9123.74 1.270.00100800.151 2.740.1931.10 15-1631.1023.74 1.580.00100800.151 2.740.2431.34 16-1731.3423.74 2.400.00100800.151 2.740.3631.70 17-1831.7023.740.250.00100800.151 2.740.0431.74 18-1931.7423.74 2.350.00100800.151 2.740.3532.09 19-2032.0923.74 1.200.00100800.151 2.740.1832.27 20-2132.2723.74 2.450.00100800.151 2.740.3732.64 21-2232.6423.740.250.00100800.151 2.740.0432.68 22-2332.6823.740.850.00100800.151 2.740.1332.81 23-2432.8123.74 2.150.00100800.151 2.740.3233.13 24-2533.1323.740.250.00100800.151 2.740.0433.17 25-2633.1723.74 1.150.00100800.151 2.740.1733.34 26-2733.3423.74 2.450.00100800.151 2.740.3733.71 27-2833.7123.74 1.100.00100800.151 2.740.1733.88 28-2933.8823.74 2.600.00100800.151 2.740.3934.27 29-3034.2723.740.950.00100800.151 2.740.1434.41 30-3134.4123.74 2.600.00100800.151 2.740.3934.80 31-3234.8023.740.00 1.10100800.151 2.740.1734.97 32-3334.9723.740.950.00125800.049 1.790.0535.01 33-3435.0123.74 2.650.00125800.049 1.790.1335.14 34-3535.1423.740.000.00125800.049 1.790.0035.14 35-3635.1423.740.900.00125800.049 1.790.0435.1936-3735.1923.74 2.750.00125800.049 1.790.1335.32 37-3835.3223.740.350.00125800.049 1.790.0235.34 38-3935.3423.74 3.460.00125800.049 1.790.1735.51计算结果:所选作用面积:160.1平方米总流量:23.74L/s平均喷水强度:8.90L/min.平方米入口压力:35.51米水柱。

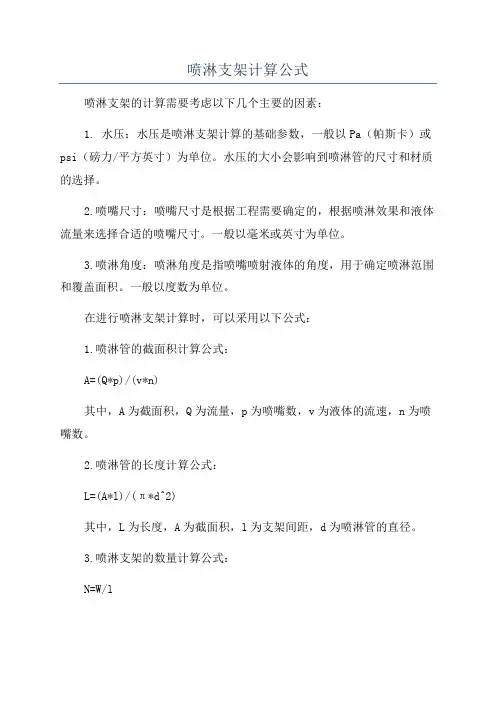

喷淋支架计算公式
