船体制图--节点图绘制与标注

• （4）重叠画法。 • 重叠画法也称重叠投影法，即把不在某一剖面表达范围内的构件表示
在该剖面图的相应位置上，并规定这些构件的可见轮廓用细双点划线 表示，不可见轮廓用细虚线表示，如图3-33所示。#36肋位上的强横 梁、强肋骨和支柱等构件画在表示普通横梁和普通肋骨结构的#35肋 位剖面图中。
上一页 下一页 返回
下一页 返回
【本项目知识点】
• 小比例时，板材的厚度在图样上往往不能按比例绘出，因此规定：当 板厚按比例缩小后，在图样上的尺寸小于或等于2mm时，将表示板 厚投影的两条细实线的距离画成粗实线的宽度（此规定同样用于型材 和肘板）。板材在图样中采用折断画法时，折断处用波浪线或折断线 表示，剖面加画与水平成45°的剖面线。采用小比例时，当剖面厚度 小于或等于2mm时，剖面用粗实线表示，即用涂黑代替剖面符号 （上述规定也适用于型材和肘板）。从板材断裂方向所得的视图，其 画法与剖面画法相同。
项目描述
• 船体是由外板和纵横相交的构件所组成，船体纵横构件相互交叉连接 的地方称为节点。表示节点处结构详情的视图称为节点视图。在船体 结构中，节点处的结构是比较复杂的。要正确认识船体结构，必须首 先认识节点处的结构，而节点是由板材、型材和肘板相互交叉连接而 成。因此要想绘制和识读船体结构图样，就必须能够正确绘制和识读 节点处的视图，要掌握节点视图的绘制和识读，就应该先掌握板材、 型材和肘板的表达方法。
表示。 • ④型材端部形式。由于构件连接和施工工艺上的要求，型材端部有多
种不同形状，有时需要斜切。标准形式的切斜尺寸由“CB/T 3183— 2013”《船体结构—型材端部形状》规定，见附录Ⅷ。
上一页 下一页 返回
【本项目知识点】
• （4）型材贯穿的画法。 • 型材的贯穿有直通型、腹板焊接型、补板型（水密、非水密）和镶嵌

如图4—8中舱壁扶强材标注的尺寸为“ 90×60×8”，由此可以确定这
是不等边角钢，其长边为90mm，短边为60mm，厚度为8mm。又如肘板的尺
寸为“
10
250 60
2”5，0 标注在主视图中，再根据俯视图的投影形状，可以确
定这是等边的折边肘板，板厚为10mm，边长为250mm，折边宽度为60mm，
甲板纵桁
甲板 横梁
小肘板 支柱肘板 支柱
( )甲板下支柱节点
甲板 甲板纵桁
支柱肘板 支柱 向视图
§4.1 、板材与常用型材的表达方法
4.1.1、板材的画法及尺寸注法
表 4-1 板材的画法及尺寸注法
平 直 板
小比例 弯 曲 板
折 边 板
4.1.2、肘板的画法及尺寸注法
表 4-2 肘板的画法及尺寸注法
构件投影简化表示时所用的图线基本可归纳如下：
1、）可见的主要构件（如强肋骨、舷侧纵桁、中内龙骨、旁内龙骨、舱壁桁材等）的 投影用粗点划线表示。
2、）可见的普通构件（如普通肋骨、纵骨、舱壁扶强材等）的投影用细点划线表示。
3、）不可见的主要构件（如甲板纵桁、强横梁等）的投影用粗双点划线表示。
4、）不可见的普通构件（如普通横梁、纵骨、舱壁扶强材等）的投影用细虚线表示。
3、构件上开孔的简化表示法
构件上开有若干形状和大小相同的均布孔（如人孔、减轻孔、流水孔及透气孔 等）时，可仅在两端各画一孔，中间孔只需用定位中心线表示，如图4—21。
对于人孔和减轻孔，只需一端的孔上注出其大小尺寸，见图4—21(a)、(b)。 而流水孔及透气孔只需注明其代号，见图4—21(c)。图中代号E100的E表示腰圆 形流水孔的代号，100表示腰圆孔的长度为100mm。其它尺寸可根据E100查标准 “CB*3184—83得到，见附录九。

9
三、重叠画法
重叠画法也称重叠投影法，即把不在 某一剖面表达范围内的构件表示在该剖面 图的相应位置上，并规定这些构件的可见 轮廓用细双点划线表示，不可见轮廓用细 虚线表示。重叠目的是减少识图和绘图工 作量。但要注意清晰原则，如图4 16。 作量。但要注意清晰原则，如图4-16。
10
四、简化画法
1．构件的简化表示法
12
2．压筋围壁及槽形舱壁的简化表示法、构 件上开孔的简化表示法、覆板表示法，如 件上开孔的简化表示法、覆板表示法，如 图4-19、4-20、4-21所示。 19、 20、 21所示。 附录九：流水孔、透气孔、通焊孔代号 附录九：流水孔、透气孔、通焊孔代号
13
第四节 绘制和识读节点视图
节点视图是用来表示节点处结构详情 的视图。是绘制和识读船体结构图样的基 础。绘制和识读节点视图前，应进行构件 分析。节点是船体中的局部结构，因此一 般采用断裂画法。
组成船体的构件众多，给绘图、识图 带来不便。因此，国标规定，船体结构图 中可采用不同的图线表示构件的投影，以 简化图纸，如图4 17所示。 简化图纸，如图4-17所示。
11
国标对结构图图线的规定
可见的主要构件——粗点划线 可见的主要构件——粗点划线 可见的普通构件——细点划线 可见的普通构件——细点划线 不可见的主要构件——粗双点划线 不可见的主要构件——粗双点划线 不可见的普通构件——细虚线 不可见的普通构件——细虚线 不可见的水密板材——轨道线 不可见的水密板材——轨道线 不可见的非水密板材——粗虚线 不可见的非水密板材——粗虚线 如图4 18举例 如图4-18举例

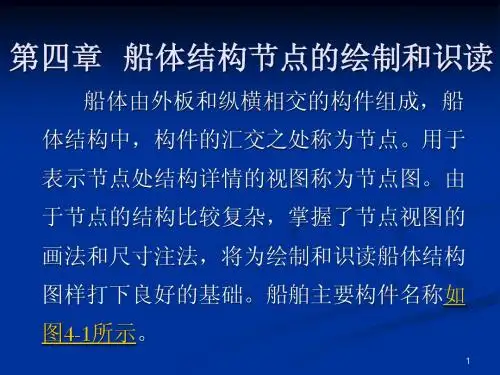

第四章 船体结构节点的绘制和识读
船体由外板和纵横相交的构件组成，船 体结构中，构件的汇交之处称为节点。用于 表示节点处结构详情的视图称为节点图。由 于节点的结构比较复杂，掌握了节点视图的 画法和尺寸注法，将为绘制和识读船体结构 图样打下良好的基础。船舶主要构件名称如 图样打下良好的基础。船舶主要构件名称如 图4-1所示。 所示。

重叠投影的表达方法
简化画法（用线条表示构件在图中的投影）
简化画法（用线条表示构件在图中的投影）
焊接接头的形式
对接焊缝的形式
连续角焊蜂的形式
断续角焊缝的型式：（a）单面断续角焊缝；
（b）双单面断续角焊缝；（c）交错单面断续角焊缝
塞焊缝的型式：（a）圆孔塞焊缝；
（b）长圆孔塞焊缝
指引线
角钢的画法及尺寸注法
球扁钢的画法及尺寸注法
T型材的画法及尺寸注法
扁钢的画法及尺寸注法
钢管的画法及尺寸注法
支柱节点
支柱节点的构件分析
节点视图的绘 制步骤
支柱节点视图
中内龙骨与横舱壁的连接节点
构件分析
旁内龙骨与横舱壁的连接节点
剖面的表达方法（1）
剖面的表达方法（2）
分剖面的标注方法
船舶横剖面图
ห้องสมุดไป่ตู้
第四章 船体结构节点的绘制和识读
一、什么叫节点图？什么叫节点？ 船体结构中，纵、横交错构件的交汇之处称为
节点，表示节点处结构详情的视图称为节点视图。
船舶是由钢板和骨架（型钢和型材）组成的 长箱形结构。
钢板和型钢在船图中的表达方法。
支柱节点轴侧图
肘板的画法及尺寸注法
船体常用型材的剖面形状
基本符号的标注方法
焊缝符号相同时的标注方法
焊缝符号标注示例
单边V型、单边U型焊缝符号的标注
两个以上构件焊接缝的标注
