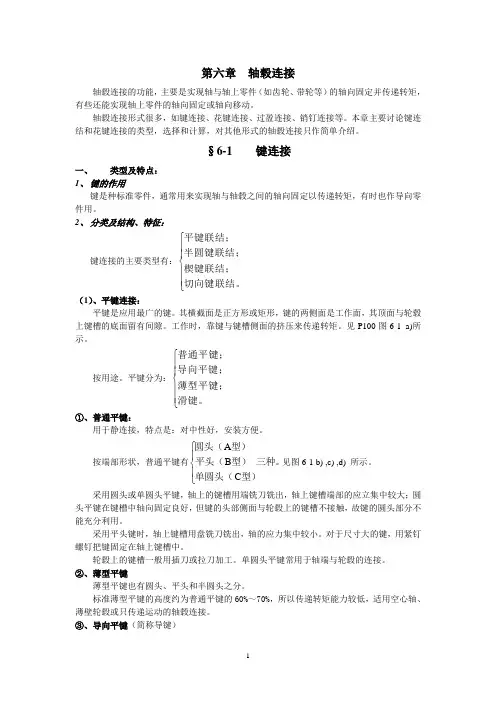

第六章 轴毂连接轴毂连接的功能，主要是实现轴与轴上零件（如齿轮、带轮等）的轴向固定并传递转矩，有些还能实现轴上零件的轴向固定或轴向移动。
轴毂连接形式很多，如键连接、花键连接、过盈连接、销钉连接等。
本章主要讨论键连结和花键连接的类型，选择和计算，对其他形式的轴毂连接只作简单介绍。
§6-1 键连接一、 类型及特点： 1、 键的作用键是种标准零件，通常用来实现轴与轴毂之间的轴向固定以传递转矩，有时也作导向零件用。
2、 分类及结构、特征：键连接的主要类型有：⎪⎪⎩⎪⎪⎨⎧切向键联结。
楔键联结；半圆键联结；平键联结；（1）、平键连接：平键是应用最广的键。
其横截面是正方形或矩形，键的两侧面是工作面，其顶面与轮毂上键槽的底面留有间隙。
工作时，靠键与键槽侧面的挤压来传递转矩。
见P100图6-1 a)所示。
按用途。
平键分为：⎪⎪⎩⎪⎪⎨⎧滑键。
薄型平键；导向平键；普通平键；①、普通平键：用于静连接，特点是：对中性好，安装方便。
按端部形状，普通平键有三种。
型）单圆头（型）平头（型）圆头（⎪⎩⎪⎨⎧C B A 见图6-1 b) ,c) ,d) 所示。
采用圆头或单圆头平键，轴上的键槽用端铣刀铣出，轴上键槽端部的应立集中较大；圆头平键在键槽中轴向固定良好，但键的头部侧面与轮毂上的键槽不接触，故键的圆头部分不能充分利用。
采用平头键时，轴上键槽用盘铣刀铣出，轴的应力集中较小。
对于尺寸大的键，用紧钉螺钉把键固定在轴上键槽中。
轮毂上的键槽一般用插刀或拉刀加工。
单圆头平键常用于轴端与轮毂的连接。
②、薄型平键薄型平键也有圆头、平头和半圆头之分。
标准薄型平键的高度约为普通平键的60%～70%，所以传递转矩能力较低，适用空心轴、薄壁轮毂或只传递运动的轴毂连接。
③、导向平键（简称导键）导键是一种较长的平键，一般用螺钉固定在轴上，导键与轮毂的键槽采用间隙配合，轮毂可沿导键轴向移动，用于轮毂移动距离不大的场合，为便于拆卸，键上制有起键螺孔，以便使入螺钉使键退出键槽。
轴及轴毂联接§1 概述机器上所安装的旋转零件，例如带轮、齿轮、联轴器和离合器等都必须用轴来支承，才能正常工作，因此轴是机械中不可缺少的重要零件。
本章将讨论轴的类型、轴的材料和轮毂联接，重点是轴的设计问题，其包括轴的结构设计和强度计算。
结构设计是合理确定轴的形状和尺寸，它除应考虑轴的强度和刚度外，还要考虑使用、加工和装配等方面的许多因素。
一、轴的分类按轴受的载荷和功用可分为：1.心轴：只承受弯矩不承受扭矩的轴，主要用于支承回转零件。
如.车辆轴和滑轮轴。
2.传动轴：只承受扭矩不承受弯矩或承受很小的弯矩的轴,主要用于传递转矩。
如汽车的传动轴。
3.转轴：同时承受弯矩和扭矩的轴，既支承零件又传递转矩。
如减速器轴。
二、轴的材料主要承受弯矩和扭矩。
轴的失效形式是疲劳断裂，应具有足够的强度、韧性和耐磨性。
轴的材料从以下中选取：1. 碳素钢优质碳素钢具有较好的机械性能，对应力集中敏感性较低，价格便宜，应用广泛。
例如：35、45、50等优质碳素钢。
一般轴采用45钢，经过调质或正火处理；有耐磨性要求的轴段，应进行表面淬火及低温回火处理。
轻载或不重要的轴，使用普通碳素钢Q235、Q275等。
2. 合金钢合金钢具有较高的机械性能，对应力集中比较敏感，淬火性较好，热处理变形小，价格较贵。
多使用于要求重量轻和轴颈耐磨性的轴。
例如：汽轮发电机轴要求，在高速、高温重载下工作，采用27Cr2Mo1V、38CrMoAlA等。
滑动轴承的高速轴，采用20Cr、20CrMnTi等。
3. 球墨铸铁球墨铸铁吸振性和耐磨性好，对应力集中敏感低，价格低廉，使用铸造制成外形复杂的轴。
例如：内燃机中的曲轴。
三、设计轴的要求轴的设计一般应解决轴的结构和承载能力两方面的问题。
具体的说，轴的设计步骤有：（1）选择轴的材料；（2）初步估算轴的直径；（3）进行轴的结构设计；（4）精确校核（强度、刚度、振动等）；（5）绘制零件的工作图§10—2 轴的结构设计如教材图10-6所示为一齿轮减速器中的的高速轴。
第六章 轴毂连接轴毂连接的功能，主要是实现轴与轴上零件（如齿轮、带轮等）的轴向固定并传递转矩，有些还能实现轴上零件的轴向固定或轴向移动。
轴毂连接形式很多，如键连接、花键连接、过盈连接、销钉连接等。
本章主要讨论键连结和花键连接的类型，选择和计算，对其他形式的轴毂连接只作简单介绍。
§6-1 键连接一、 类型及特点： 1、 键的作用键是种标准零件，通常用来实现轴与轴毂之间的轴向固定以传递转矩，有时也作导向零件用。
2、 分类及结构、特征：键连接的主要类型有：⎪⎪⎩⎪⎪⎨⎧切向键联结。
楔键联结；半圆键联结；平键联结；（1）、平键连接：平键是应用最广的键。
其横截面是正方形或矩形，键的两侧面是工作面，其顶面与轮毂上键槽的底面留有间隙。
工作时，靠键与键槽侧面的挤压来传递转矩。
见P100图6-1 a)所示。
按用途。
平键分为：⎪⎪⎩⎪⎪⎨⎧滑键。
薄型平键；导向平键；普通平键；①、普通平键：用于静连接，特点是：对中性好，安装方便。
按端部形状，普通平键有三种。
型）单圆头（型）平头（型）圆头（⎪⎩⎪⎨⎧C B A 见图6-1 b) ,c) ,d) 所示。
采用圆头或单圆头平键，轴上的键槽用端铣刀铣出，轴上键槽端部的应立集中较大；圆头平键在键槽中轴向固定良好，但键的头部侧面与轮毂上的键槽不接触，故键的圆头部分不能充分利用。
采用平头键时，轴上键槽用盘铣刀铣出，轴的应力集中较小。
对于尺寸大的键，用紧钉螺钉把键固定在轴上键槽中。
轮毂上的键槽一般用插刀或拉刀加工。
单圆头平键常用于轴端与轮毂的连接。
②、薄型平键薄型平键也有圆头、平头和半圆头之分。
标准薄型平键的高度约为普通平键的60%～70%，所以传递转矩能力较低，适用空心轴、薄壁轮毂或只传递运动的轴毂连接。
③、导向平键（简称导键）导键是一种较长的平键，一般用螺钉固定在轴上，导键与轮毂的键槽采用间隙配合，轮毂可沿导键轴向移动，用于轮毂移动距离不大的场合，为便于拆卸，键上制有起键螺孔，以便使入螺钉使键退出键槽。
④、滑键当轮毂轴向移动距离较大时，用滑键固定在轮毂上，随轮毂一道可沿轴上的键槽移动，所以轴上应铣出较长的键槽。
（2）、半圆键连接其结构见P10图6-3所示。
轴上键槽用盘铣刀铣出，键在槽中能绕键的几何中心摆动，以适应轮毂键槽底面的斜度。
半圆键的两侧面为工作面，工作时，靠键与键槽侧面的挤压传递转矩。
半圆键制造简单，拆装方便，但轴上键槽较深，对轴削弱较大。
它适用于轻载连接或锥形轴端与轮毂的连接。
（3）、楔键连接楔键分为：⎩⎨⎧勾头楔键。
普通楔键；。
而普通楔键有：三种型式。
型）方头（型）圆头（⎪⎪⎨⎧B A楔键连接如P102图6-4100在轴与轮毂之间；两侧面并不接触；作用；⑤、楔键最好用于轴端，⑦、当键需从轮毂的一段打入时，轴上键槽要长一些。
如普通楔键中的平头、单圆头及勾头③、因键槽对轴的削弱较大，所以切向键常用于直径mm 100>的重型能够机械传动的轴上；④、用一个切向键时，只传递单向转矩；当要传递双向转矩时，必须用两个切向键，两个切向键的夹角为120°～130°。
二、 键的选择及强度计算 1、键的选择 （1）、类型选择：根据键连接的结构特点，使用要求和工作条件来选择。
①、按传递载荷的大小：如承重载，采用切向键；承轻载或锥形轴端与轮毂的连接，则采用半圆键。
②、按轴上零件是否沿轴向移动和滑动距离长短：若轮毂可沿轴向移动，但移动距离不大，可采用平键中的导向平键；但轴向移动距离较大时，采用滑键。
③、若对中性要求好，则采用平键连接。
④、按键是否具有轴向固定作用：有，则选楔键或切向键。
⑤、按键装在轴上的位置，是中部还是端部。
若是锥形轴端，则采用半圆键连接；在轴端，还可采用勾头楔键连接。
（2）、尺寸选择：键的主要尺寸为键的截面尺寸与长度。
截面尺寸一般以键宽⨯b 键高h 表示。
选取时，按轴的直径d 由标准选定。
键长L 一般按轮毂长度来选：键长略短语或等于轮毂长度。
而导向平键的长则轮箍长及滑动距离而定。
一般轮毂的长度(5.1'≈L ～)d 2，应符合标准规定的长度系列。
选出键的类型及尺寸后，还应进行强度校核计算。
2、键连接强度计算：（1）、平键连接的强度计算①、见P103图6-6所示，由平键组成的静连接受转矩作用。
此时，键的侧面及工作面受挤压，截面a-a 受剪接，设作用力为,作用在a-a 面的两工作面的上、下部分。
②、失效形式：对静连接，可能的失效形式是工作面被压溃或键被剪断。
对常见的材料组合和按标准选取尺寸的普通平键连接来说，主要失效形式是工作面被压溃；对导向平键、滑键组成的动连接，主要失效形式工作面的磨损。
③、材质：键是标准件，一般采用抗压强度a B MP 600≥σ的碳钢制造，常用材料为键用精拔中的碳钢，如#45钢。
当轮毂用非铁金属或非金属时，如铝合金等，键的材料经常采用3A 或20号钢。
④、强度计算：因压溃是键的主要是失效形式，所以通常按工作面上的挤压力进行计算。
在作用力作用下，键的两侧面受力沿高度受力不均，并且由于轴扭转变形，也会引起键上载荷向两头集中，使载荷沿轴向分布不均。
由于许多不定因素，很难准确计算实际的最大应力。
计算时，假定挤压应力在键长上和高度上均匀分布，这是普通平建连接的强度条件为：[]P P AFσσ≤=导向平建连接和滑键连接的强度条件为：[]p AFp ≤= 式中：A ——受力面积，l hl k A 2=⋅=,h 为键的高度，mm ； l ——键的工作长度，mm ；对圆头平键，b L l -=；对平头平键，L l =； L 为键的公称长度，mm ；b 为键宽，mm 。
而T ——传递的转矩，mm N dF y F T ⋅⋅≈⋅=,2；d ——轴的直径，mm ；[]P σ——键、轴、轮毂三者中最弱材料的许用挤压应力，a MP ；[]p ——键、轴、轮毂三者中最弱材料的许用应力，a MP 。
值看P102表6-2。
则：[]P P hdl T l h d TA F σσ≤⨯=⋅⨯==331042102则平键连接所能传递的转矩为：[][]m N kld hdlT P P ⋅==,40004000σσ k ——键与轮毂的接触高度，mm hk ,2≈。
若一个平键不能满足轴所传递转矩的要求时，可在轴与轮毂连接处的180方向上，再布置一个平键，即两个平键对称分布。
考虑到在和分布的不均匀性，进行强度计算时，紧按1.5个键计算。
（2）、半圆键的强度计算半圆键连接的受力情况与平键连接相似，键P104图6-7所示，但半圆键的宽度b 较小，故其主要失效形式是键被剪断或工作面被压溃。
①、键的剪切强度条件为：[]ττ≤⨯=dblT 3102 式中：l ——键的工作长度，mm 。
计算时，取L l ≈，L 为键的公称长度；[]τ——键的许用剪切应力，a NP ，其值的选取，可按表6-2中静连接，键材料为钢来选，一般取小值。
则，半圆键连接所传递的转矩为：[]τ3102⨯=bldT ②、若按工作面的挤压应力进行强度校核计算。
强度条件仍沿用平键连接公式：[]P P kldT σσ≤⨯=3102 所传递的转矩公式为：[]m m N kld T P ⋅⨯=,1023σ（3）、楔键的强度计算其受力情况见P104图6-8所示。
其主要失效形式是：相互楔紧的工作面积上、下两面被压溃。
当传递转矩时，把键与轴看成一体，并将下方分布在半个圆柱面上的径向压力用集中力F 代替。
这时因轴与轮毂有相对转动的趋势，所以轴与轮毂也产生了微小的扭转变形，沿键的工作长度l 及沿宽度b 上的压力分布情况均较以前发生了变化，压力的合力F 不在通过轴心。
设压力沿键长均匀分布，沿键宽三角形分布，取2/,6/d y b x ≈≈，由键与轴对轴心的受力平衡条件：df b Td f y f x T F ⋅+≈⋅+⋅+=62则楔键连接的挤压强度条件，为：()[]P P fd b bl T bl F σσ≤+⨯==6101223因此，我们可得到允许传递转矩的近似计算公式为：()[]m N bl b bl T P ⋅⋅+⨯=,6101213σ 式中:T ——传递的转矩，mm ； d ——轴的直径，mm ； b ——键的宽度，mm ； l ——键的工作长度，mm ；f ——摩擦系数，一般取0.12～0.17；[]P σ——键、轴及轮毂三者当中最弱材料的许用挤压应力，a MP ，按表6-2取。
（4）、切向键连接简化强度计算其主要失效形式是：工作面被压溃。
把键与轴看成一体，当键连接传递转矩时，其受力情况见P105图6-9。
由切向键连接的挤压强度条件，可得出允许传递转矩的计算公式：()()[]m N c t dl f T P ⋅-+⨯=,45.05.010113σ 式中：c ——键的倒角，；值查有关手册； t ——键槽深度，mm ；取10/d t ≈。
取用键连接时，须注意：①、当强度不够时，可用两个键来进行连接； ②、键的长度不易过长，一般应6.1(<～d )8.1；③、用双键时，最好轴向相隔180°，这是平键；两个半圆键布置在轴的同一条母线上；两个楔键应布置在沿轴现相隔90°～120°；考虑两键上载荷分配不均匀性，在强度校核中只按1.5个键算。
第16课§6-2 花键连接花键连接由具有多的键齿的轴和有向凹槽的毂孔组成。
可以说，花键连接时平键连接在数目上的发展。
一、花键连接的特点1、优点：（1）、因键齿和键槽呈均匀分布，故连接受力均匀；（2）、轮毂上各齿间凹槽较浅，因此齿根应力集中较小，对轴、轮毂的强度削弱较小；（3）、齿数多，总接触面积大，故可承受较大载荷；（4）、对中性好，这一点对高速和精密机床很重要；（5）、导向性好，这对于动连接有好处；（6）、可用研磨方法来提高加工精度。
2、缺点：（1）、齿根处，仍有应力集中；（2）、成本高，需用专门设备加工。
3、用途：花键连接适用载荷较大，定心要求较高的静连接和动连接，如飞机、汽车、拖拉机、机床等行业中，由广泛应用。
二、花键连接的类型：对于花键连接的定心，当轮毂的硬度不高（低于350HB 时），按外径定心最经济。
因为轮毂上的孔D 的表面精度靠热处理后用拉刀拉削来保证，而花键轴外径表面的表面精度只需在普通外圆磨床上磨削就可保证；当轮毂的硬度很高（超过350HB 时），轮毂上的花键孔在热处理后难以拉削，这是要按内径定心，花键轴和轮毂的定心表面热处理后要磨削。
内径定心的花键连接加工较复杂，但定心精度较高；齿侧定心不能保证轴与轮毂的精确同心，但有利于各齿均匀承载，主要用于载荷较大的重系列连接。
2、渐开线花键 （1）、特点： ①、渐开线花键已标准化，其齿廓为分度圆压力角30=α或45的渐开线。
