王黎钦《机械设计》第5版课后习题(轴毂连接)【圣才出品】

王黎钦《机械设计》第5版章节题库第10章轴一、填空题1．一般单向回转的转轴，考虑启动、停车及载荷不稳定的影响，其扭转剪切应力的性质按______处理。

【答案】脉动循环2．按所受载荷的性质分类，车床的主轴是______，自行车的后轴是______，连接汽车变速箱与后桥以传递动力的轴是______。

【答案】转轴；固定心轴；传动轴3．自行车的前轮轴属于______，自行车的中轴属于______。

【答案】固定心轴；转轴4．按弯扭复合强度计算转轴危险截面处应力时引入折合系数α，是考虑______。

【答案】由弯矩所产生的弯曲应力和由扭矩所产生的扭转剪应力的循环特性的不同5．两级齿轮减速器中的中、低速轴的直径一般应比高速轴的直径______。

【答案】大6．轴上需车制螺纹的轴段应设______槽；需要磨削的轴段应设______槽。

【答案】螺纹退刀；砂轮越程7．提高轴的疲劳强度的措施有______、______、______、______。

【答案】合理布置轴上传动零件位置；合理设计轴上零件的结构；减少应力集中；提高轴的表面质量8．轴承受到交变应力的作用，其循环特征为：对称循环时，r=______，脉动循环时r=______，非对称循环时______<r<______。

【答案】-1；0；-1；19．受弯矩作用的轴，力作用于轴的中点，当其跨度减少到原来跨度的1／2时，如果其他条件不变，其挠度为原来挠度的百分之______。

【答案】12.5％10．公式用于确定______；用于______轴的强度计算。

【答案】轴的最小直径；一般11．一般单向回转的转轴，考虑启动、停车及载荷不平稳的影响，其扭转剪应力的性质按处理______。

【答案】脉动循环12．在确定联轴器类型的基础上，可根据______、______、______、______来确定联轴器的型号和结构。

【答案】传递转矩；转速；轴的结构形式；轴的直径13．平键连接中的静连接的主要失效形式为______，动连接的主要失效形式为______；所以通常只进行键连接的______强度或______计算。

第2章机械及机械零件的设计基础2.1复习笔记一、设计机械时应满足的基本要求和一般步骤1．设计机械时应满足的基本要求（1）使用功能要求（最基本要求）所设计的机械应具有预定的使用功能：①保证执行机构实现所需的运动；②保证组成机械的零部件工作可靠；③有适当的使用寿命；④使用、维修方便。

（2）工艺性要求①简单、实用，保证各方面的工艺性；②合理选用材料，尽可能选用标准件。

（3）经济性要求①提高设计、制造经济性；②提高使用经济性。

（4）其他要求劳动保护要求、便于装拆和运输要求、长期保持工作精度要求等。

2．设计机械的一般步骤（1）计划阶段①主要任务是在调查研究的基础上，根据生产或生活需要，制定设计对象的功能要求、主要技术指标和限制条件，完成设计任务书；②计划阶段是设计、调试和验收机械的主要依据。

（2）方案设计阶段根据要求，按技术先进、使用可靠、经济合理的原则，提出多种方案，并从技术方面和经济方面综合评价，选出最佳方案。

（3）技术设计阶段①通过运动学、动力学分析计算和零部件的工作能力设计，确定主要零部件基本尺寸；②根据已确定的结构方案和主要零部件基本尺寸，设计机械装配工作图和零件工作图。

（4）技术文件编制阶段编制设计计算说明书、使用说明书、标准件明细表等技术文件，作为此后各阶段依据。

（5）技术审定和产品鉴定阶段审定认可后样机试制，样机运行后进行鉴定，考核样机的性能满足设计任务书的各项规定后进行小批量生产，再进一步考察并改进，定型后按市场需求量决定生产批量。

二、机械零件的载荷和应力1．载荷（1）静载荷与变载荷①静载荷静载荷是指不随时间变化或变化缓慢的载荷。

②变载荷变载荷是指随时间作周期性变化或非周期性变化的载荷。

（2）名义载荷与计算载荷①名义载荷名义载荷是指机器在平稳工作条件下根据原动机或工作机的额定功率计算出的作用于机械零件上的载荷。

②计算载荷计算载荷是指载荷系数K与名义载荷F的乘积，即。

2．应力（1）静应力与变应力①静应力静应力是指大小和方向不随时间变化或变化缓慢的应力（图2-1（a））。

王黎钦《机械设计》第5版课后习题第4章摩擦、磨损和润滑4.1摩擦有哪几种类型，各有什么特点？答：按摩擦界面的润滑状态，可将摩擦力分为干摩擦、边界摩擦、流体摩擦和混合摩擦。

由于后三种摩擦状态时加注了润滑剂之后形成的，所以，又分别称为边界润滑、流体润滑和混合润滑。

不加润滑剂时，相对运动的零件表面直接接触，这样产生的摩擦称为干摩擦。

干摩擦的摩擦系数大、磨损严重，设计时应采取一定的措施尽量避免或减少摩擦。

边界摩擦时，边界膜有较好的润滑作用，但一般润滑油的边界膜强度不高，在较大压力作用下边界膜容易破坏，而且温度增高时边界膜的强度显著降低。

流体摩擦不会发生金属表面摩损，摩擦系数小，是理想摩擦状态。

4.2实现液体摩擦有几种方法，各有何特点？答：实现液体摩擦有下列三种方法，现分述如下：（1）流体动压润滑流体动压润滑的实现可用图4-1所示的模型来说明。

图中有互相倾斜的两块平板A和B，其间充满粘性流体。

B板固定不动，当A板沿x方向运动时，就会将具有一定粘度的流体代入楔形间隙，形成具有一定动压力的油膜，只要外部作用于A板上的载荷不超过油膜动压力P的合力，A板就会与B板保持一定的距离不接触，形成流体摩擦。

（2）弹性流体动压润滑将这种考虑了接触区弹性变形和压力接触区润滑粘度的影响的动压润滑称为弹性动压润滑（EHL），简称为弹流润滑。

油膜厚度的大小与接触表面尺寸、形状，接触体的材料，接触体运动速度，润滑油的粘度，粘压指数以及载荷大小等诸多因素有关。

（3）流体静压润滑流体静压润滑的模型如图4-2所示。

用油泵将润滑油经过节流器以所需要的压力注入被润滑表面的油室，再由油室的封油边流回油箱。

油室油压力足够大时，就可以和外载荷相平衡，使两表面保持一定距离，维持流体润滑状态。

流体静压力润滑是靠外界提供具有一定压力的润滑油实现的，承载能力不受两表面的相对速度和表面粗糙度等因素影响，运动精度高。

在机床，发电机等设备中应用流体静压润滑已获得满意效果。

王黎钦《机械设计》第5版名校考研真题第11章滚动轴承一、填空题1．滚动轴承的主要失效形式是______，防止失效的设计准则是______。

[清华大学2001研]【答案】疲劳点蚀、塑性变形、磨损；寿命计算、静强度计算、极限转速计算2．滚动轴承代号6216表示轴承类型为______，内径尺寸为______mm。

[中科院2007研]【答案】深沟球轴承；803．在轴承部件中，以承受径向载荷为主，同时能够承受单向轴向载荷的滚动轴承有______轴承和______轴承。

[哈尔滨工业大学2004研]【答案】角接触球；圆锥滚子4．安装于某轴单支点上的代号为32208B/DF的一对滚动轴承，其类型名称为______；内径尺寸d＝______mm；直径系列为______；公差等级符合标准规定的______；游隙组别符合标准规定的______；安装形式为______；代号B表示轴承的接触角为______。

[国防科技大学2002研]【答案】圆锥滚子轴承；40；轻系列；0级；0组；正装；40°【解析】3代表圆锥滚子轴承；内径尺寸；公差等级、游隙组别忽略不写；DF代表正装。

5．型号为6206/P4、7206C、7206AC/P6三个轴承中，______轴承的公差等级最高，______轴承的接触角最大。

[武汉理工大学2008研]【答案】6206/P4；7206AC/P66．滚动轴承的回转圈一般应采用______配合，不回转圈应采用______配合。

[华东理工大学2005研]【答案】基孔制；基轴制7．在基本额定动载荷作用下，滚动轴承可以工作______转而不发生点蚀失效，其可靠度为______。

[北京航空航天大学2001研]10；90%【答案】6二、选择题1．某滚动轴承按寿命公式计算的寿命h L为25100h，其可靠度（）；若要求工作寿命为30000h，则可靠度为（）。

[西安交通大学2007研]A．99%B．90%C．＜90%D．＞99%【答案】B；C2．按基本额定动负荷选定的滚动轴承，在预定的使用期限内其破坏概率最大为（）。

第6章轴毂连接6.1复习笔记一、键连接1．平键连接平键的横截面是矩形，两侧面为工作面。

优点：结构简单；装拆方便；对中性好；应用最广。

缺点：不能承受轴向力，不能对轴上零件起到轴向定位的作用。

常用的平键有普通平键和导向平键。

普通平键用于静连接，导向平键用于动连接。

（1）普通平键①普通平键的分类普通平键按端部形状可分为圆头平键（A型）、方头平键（B型）和单圆头平键（C型）。

a．A型和C型特点：用指状铣刀加工，键在轴槽中固定良好，但在轴上键槽端部的应力集中较大。

C 型键适用于轴端。

b．B型特点：用盘形铣刀加工，轴槽端部的应力集中较小。

图6-1平键连接的受力分析②普通平键的设计a．材料选择一般用σB≥600MPa的碳素钢，常用45钢。

b．尺寸选择高度h和宽度b按轴颈d从标准中查得，长度L按轮毂长度从标准中查得。

c．校核计算普通平键连接主要失效形式是键、轴槽和毂槽三者中强度最弱的工作面被压溃。

工作面的平均挤压应力σp的强度条件为式中，p ——工作面的挤压应力（MPa）；T——传递的转矩（N·mm）；d——轴的直径（mm）；l——键的工作长度（mm），A型l=L-b，B型l=L，C型l=L-b／2，L、b为键的公称长度和键宽（mm）；k——键与毂槽的接触高度（mm），通常取k=h／2；[]——许用挤压应力（MPa）。

p（2）导向平键导向平键用于动连接，主要失效形式是工作面的磨损。

须进行耐磨性计算，强度条件为式中，[]p——许用压强（MPa）。

2．半圆键连接（1）工作原理键的两侧面为工作面，键的上表面与轮毂的链槽底面间有间隙。

键在轴槽中能绕其几何中心摆动，以适应毂上键槽底面的斜度。

（2）特点优点：对中性好、工艺性好；缺点：轴槽较深，对轴的强度削弱较大。

（3）适用范围：主要用于轻载或位于轴端的连接，尤其适用于锥形轴端。

3．楔键连接（1）工作原理楔键的上下两面是工作面。

工作时即靠键的上表面及相配的轮毂键槽底面之间的压力产生的摩擦力传递转矩，还可传递单向轴向力。

1/1十万种考研考证电子书、题库视频学习平台
圣才电子书
王黎钦《机械设计》第5版课后习题

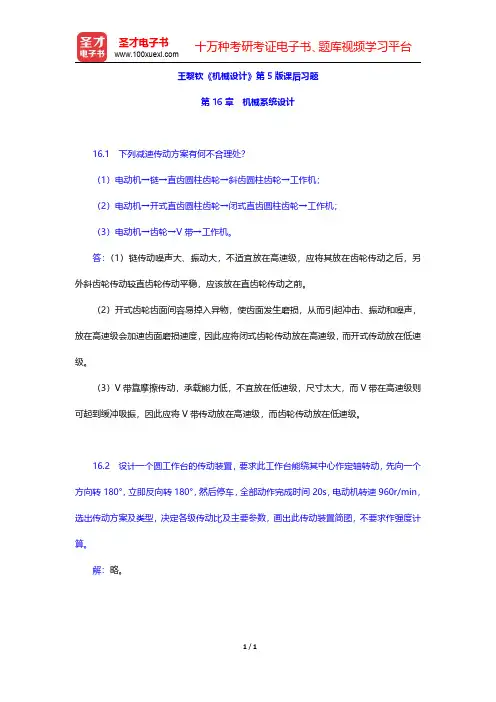

第16章机械系统设计
16.1下列减速传动方案有何不合理处？
（1）电动机→链→直齿圆柱齿轮→斜齿圆柱齿轮→工作机；
（2）电动机→开式直齿圆柱齿轮→闭式直齿圆柱齿轮→工作机；
（3）电动机→齿轮→V 带→工作机。

答：（1）链传动噪声大、振动大，不适宜放在高速级，应将其放在齿轮传动之后，另外斜齿轮传动较直齿轮传动平稳，应该放在直齿轮传动之前。

（2）开式齿轮齿面间容易掉入异物，使齿面发生磨损，从而引起冲击、振动和噪声，放在高速级会加速齿面磨损速度，因此应将闭式齿轮传动放在高速级，而开式传动放在低速级。

（3）V 带靠摩擦传动，承载能力低，不宜放在低速级，尺寸太大，而V 带在高速级则可起到缓冲吸振，因此应将V 带传动放在高速级，而齿轮传动放在低速级。

16.2设计一个圆工作台的传动装置，要求此工作台能绕其中心作定轴转动，先向一个方向转180°，立即反向转180°，然后停车，全部动作完成时间20s，电动机转速960r/min，选出传动方案及类型，决定各级传动比及主要参数，画出此传动装置简图，不要求作强度计算。

解：略。

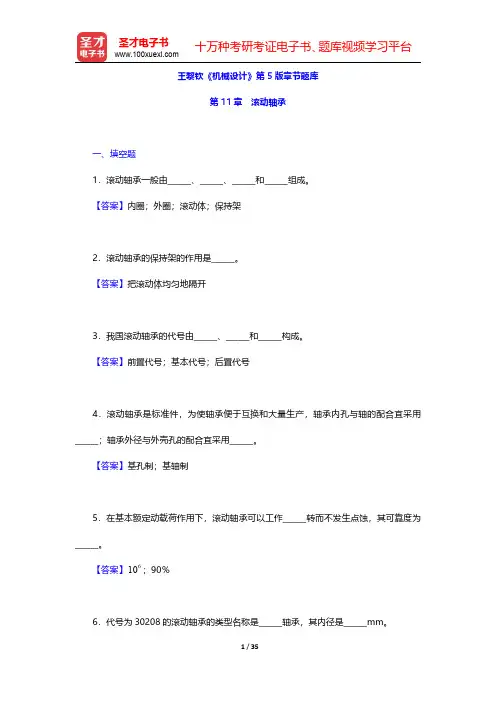

王黎钦《机械设计》第5版章节题库第11章滚动轴承一、填空题1．滚动轴承一般由______、______、______和______组成。

【答案】内圈；外圈；滚动体；保持架2．滚动轴承的保持架的作用是______。

【答案】把滚动体均匀地隔开3．我国滚动轴承的代号由______、______和______构成。

【答案】前置代号；基本代号；后置代号4．滚动轴承是标准件，为使轴承便于互换和大量生产，轴承内孔与轴的配合宜采用______；轴承外径与外壳孔的配合宜采用______。

【答案】基孔制；基轴制5．在基本额定动载荷作用下，滚动轴承可以工作______转而不发生点蚀，其可靠度为______。

10；90％【答案】66．代号为30208的滚动轴承的类型名称是______轴承，其内径是______mm。

【答案】圆锥滚子；407．滚动轴承的主要失效形式有______和______。

【答案】疲劳破坏；永久变形8．轴上的轴承的跨距较短，且温差较小时，轴承的配置应用______形式；当两轴承的跨距较长，且温差较大时，轴承的配置应用______形式。

【答案】双支点各单向固定（两端固定）；一端支点双向固定，另一端支点游动（一端固定，一端游动）9．向心角接触轴承的结构特点是______。

【答案】在滚动体与滚道接触处存在着接触角，公称接触角0°<α≤45°10．轴承接触角越大，承受______的能力也越大。

【答案】轴向载荷11．当______时，轴承所能承受的载荷，称为基本额定动载荷。

【答案】轴承的基本额定寿命为106r12．基本额定动载荷的方向是：对向心轴承是______，对推力轴承是______，对角接触向心轴承是______。

【答案】径向载荷；中心轴向载荷；载荷的径向分量13．引入载荷系数是对______进行修正，以考虑______的影响；而引入温度系数f T是对______进行修正，以考虑______的影响。

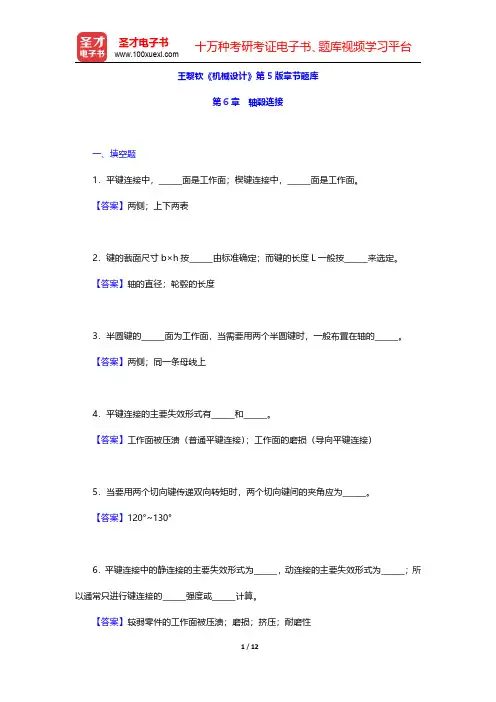

王黎钦《机械设计》第5版章节题库第6章轴毂连接一、填空题1．平键连接中，______面是工作面；楔键连接中，______面是工作面。

【答案】两侧；上下两表2．键的截面尺寸b×h按______由标准确定；而键的长度L一般按______来选定。

【答案】轴的直径；轮毂的长度3．半圆键的______面为工作面，当需要用两个半圆键时，一般布置在轴的______。

【答案】两侧；同一条母线上4．平键连接的主要失效形式有______和______。

【答案】工作面被压溃（普通平键连接）；工作面的磨损（导向平键连接）5．当要用两个切向键传递双向转矩时，两个切向键间的夹角应为______。

【答案】120°~130°6．平键连接中的静连接的主要失效形式为______，动连接的主要失效形式为______；所以通常只进行键连接的______强度或______计算。

【答案】较弱零件的工作面被压溃；磨损；挤压；耐磨性7．半圆键的______为工作面，当需要用两个半圆键时，一般布置在轴的______。

【答案】两侧面；同一母线上8．花键连接的主要失效形式，对静连接是______，对动连接是______。

【答案】齿面压溃；齿面磨损二、选择题1．用圆盘铣刀加工轴上键槽的优点是（）。

A．装配方便B．对中性好C．应力集中小D．键的轴向固定好【答案】C2．以下哪些连接不能用作轴向固定（）。

A．平键连接B．销连接C．螺钉连接D．过盈连接【答案】A3．平键标记：键B16×70GB/T1096-2003，B表示（）平键。

A．圆头B．单圆头C．平头D．键宽×轴径【答案】C4．导向平键连接的主要失效形式是（）。

A．剪切破坏B．挤压破坏C．胶合破坏D．过度磨损【答案】D5．渐开线花键的定心方式为（）定心。

A．外径B．内径C．齿形D．齿顶【答案】C6．设计键连接的主要程序是（），其中a．按轮毂长度选择键的长度；b．按轴的直径选择键的剖面尺寸；c．按使用要求选择键的类型；d．进行必要的强度校核。

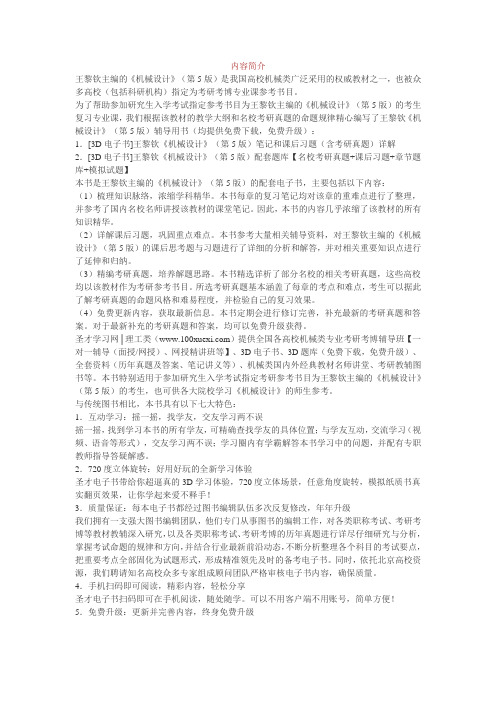

内容简介王黎钦主编的《机械设计》（第5版）是我国高校机械类广泛采用的权威教材之一，也被众多高校（包括科研机构）指定为考研考博专业课参考书目。

为了帮助参加研究生入学考试指定参考书目为王黎钦主编的《机械设计》（第5版）的考生复习专业课，我们根据该教材的教学大纲和名校考研真题的命题规律精心编写了王黎钦《机械设计》（第5版）辅导用书（均提供免费下载，免费升级）：1．[3D电子书]王黎钦《机械设计》（第5版）笔记和课后习题（含考研真题）详解2．[3D电子书]王黎钦《机械设计》（第5版）配套题库【名校考研真题+课后习题+章节题库+模拟试题】本书是王黎钦主编的《机械设计》（第5版）的配套电子书，主要包括以下内容：（1）梳理知识脉络，浓缩学科精华。

本书每章的复习笔记均对该章的重难点进行了整理，并参考了国内名校名师讲授该教材的课堂笔记。

因此，本书的内容几乎浓缩了该教材的所有知识精华。

（2）详解课后习题，巩固重点难点。

本书参考大量相关辅导资料，对王黎钦主编的《机械设计》（第5版）的课后思考题与习题进行了详细的分析和解答，并对相关重要知识点进行了延伸和归纳。

（3）精编考研真题，培养解题思路。

本书精选详析了部分名校的相关考研真题，这些高校均以该教材作为考研参考书目。

所选考研真题基本涵盖了每章的考点和难点，考生可以据此了解考研真题的命题风格和难易程度，并检验自己的复习效果。

（4）免费更新内容，获取最新信息。

本书定期会进行修订完善，补充最新的考研真题和答案。

对于最新补充的考研真题和答案，均可以免费升级获得。

圣才学习网│理工类（）提供全国各高校机械类专业考研考博辅导班【一对一辅导（面授/网授）、网授精讲班等】、3D电子书、3D题库（免费下载，免费升级）、全套资料（历年真题及答案、笔记讲义等）、机械类国内外经典教材名师讲堂、考研教辅图书等。

本书特别适用于参加研究生入学考试指定考研参考书目为王黎钦主编的《机械设计》（第5版）的考生，也可供各大院校学习《机械设计》的师生参考。

王黎钦《机械设计》第5版章节题库第13章联轴器离合器制动器一、填空题1．传递两相交轴间运动而又要求轴间夹角经常变化时，可以采用______联轴器。

【答案】万向2．刚性联轴器的主要缺点有______、______。

【答案】不具有补偿两轴轴线相对偏移的能力；无缓冲吸振作用3．挠性联轴器可以补偿的相对位移有轴向位移、径向位移、______、______4种。

【答案】角位移；综合位移4．刚性凸缘联轴器两种对中方式是______和______来实现两轴对中的。

【答案】靠铰制孔用螺栓；靠一个半联轴器上的凸肩与另一个半联轴器上的凹槽相配合（对中榫）5．当受载较大、两轴较难对中时，应选用______联轴器来连接；当原动机发出的动力较不稳定时，其输出轴与传动轴之间应选用______联轴器来连接。

【答案】无弹性元件挠性；有弹性元件挠性6．联轴器和离合器的共同作用是______。

【答案】连接两轴，使其一同转动并传递转矩7．联轴器和离合器的根本区别是______。

【答案】联轴器接合两轴或分离两轴时，必须使机器停车，才能进行接合或拆卸，而离合器可在机器工作过程中随时使两轴接合或分离8．联轴器的类型可分为______和______两大类。

【答案】刚性联轴器；挠性联轴器9．刚性联轴器的常用类型有______、______和______等。

【答案】套筒联轴器；夹壳联轴器；凸缘联轴器10．对于工作中载荷平稳、不发生相对位移、转速稳定且对中性好的两轴间宜选用______联轴器。

【答案】凸缘11．离合器按其工作原理可分为______和______等，而按其离合方式可分为______和______两种。

【答案】啮合离合器；摩擦离合器；操纵式离合器；自动离合器12．常用的自动离合器有______、______和______。

【答案】安全离合器；离心离合器；定向离合器13．制动器的种类很多，按制动零件的结构特征可分为______、______和______制动器；而按其工作状态可分为______和______制动器。

第11章滚动轴承11.1复习笔记一、滚动轴承的构造和特点1．构造滚动轴承一般由外圈、内圈、滚动体和保持架组成。

2．特点（1）摩擦因数小；（2）效率高；（3）起动灵活、润滑简单；（4）成本低、互换性好；（5）使用及维护方便；（6）抗冲击载荷能力较差；（7）高速时有噪声；（8）工作寿命有限；（9）径向尺寸大。

二、滚动轴承的类型和选择1．滚动轴承的类型和特点（1）滚动轴承的类型①按滚动体的形状可分为球轴承和滚子轴承；②按滚动体的列数可分为单列、双列和多列；③按轴承所承受的载荷的方向或公称接触角α的不同可分为向心轴承和推力轴承。

a．向心轴承主要用于承受径向载荷，0°≤α≤45°：径向接触轴承α＝0°；向心角接触轴承0°＜α≤45°。

b．推力轴承主要用于承受轴向载荷，45°＜α≤90°：轴向接触轴承α＝90°；推力角接触轴承45°＜α＜90°。

（2）滚动轴承的特点滚动轴承的特点如表11-1所示。

表11-1滚动轴承的主要类型和特性2．滚动轴承类型的选择（1）载荷的大小①当载荷较大时，选用滚子轴承；②当载荷较小时，选用球轴承。

（2）载荷的方向①当主要受径向载荷时，选用向心轴承；②当只受轴向载荷时，选用推力轴承；③当径向和轴向载荷均较大时，选用角接触轴承或圆锥滚子轴承。

（3）转速的高低①当转速很高时，选用角接触球轴承或深沟球轴承；②当转速较低时，选用滚子轴承或球轴承。

（4）对刚度的要求当要求支承具有较大刚度时，选用滚子轴承。

（5）对调心性能的要求当轴的挠曲变形大或对支承有调心要求时，选用调心轴承。

（6）对轴承装拆的要求为便于轴承的装拆，选用内、外圈可分离的轴承。

（7）对经济性的要求只要满足使用性能的要求，应选用精度较低、普通结构的球轴承。

三、滚动轴承代号滚动轴承代号由前置代号、基本代号和后置代号三部分构成，如表11-2所示。

王黎钦《机械设计》第5版课后习题第7章挠性件传动7.1在V带传动设计中，为什么要限制dd1≥ddmin，v≤νmax？答：传动带中的弯曲应力变化是最大的，它是引起带的疲劳破坏的主要因素。

带轮直径越小，弯曲应力越大。

因此，为减少弯曲应力应采用较大的小带轮直径1d d。

但1d d过大，会使传动的结构尺寸增大。

如无特殊要求，一般取d大于等于许用的最小带轮基准直径d。

当传递功率一定时，带速越高，圆周力越小，所需带的根数越少，但带速过大，带mind在单位时间内绕过带轮的次数增加，使疲劳寿命降低，更重要的是增加带速会显著地增加带的离心力，减小带与带轮间正压力，带速达到一定数值后，不利因素将超过有利因素，致使设计功率降低，所以设计时应使v≤νmax。

7.2V带轮的槽角φ0为何小于带的楔角φ＝40°？答：普通V带伸直时，两侧面间的夹角，楔键是40°，带在带轮上弯曲时，由于截面形状的变化使带的楔角变小。

为使带轮槽角适应这种变化，使工作中带和轮槽侧面仍贴合良好，国标规定普通V带轮槽角小于40°。

7.3单根V带能传递的功率如何确定？απ=，带长为特定长度，强力层为化学纤维线绳结构的条答：在载荷平稳，包角1rad件下，单根普通V带所能传递的基本额定功率：如果不满足上述条件的情况下，要对其进行修正，此时单根带所能传递的功率为：式中，k —包角修正系数；k—带长修正系数。

l式中，b k—弯曲影响系数；n—小带轮转速；1k—传动比系数。

i7.4具有张紧轮的带传动，张紧轮最好放在什么位置？答：因置于紧边需要的张紧力大，且张紧轮也容易跳动，通常张紧轮置于带的松边。

此外张紧轮压在松边内侧时，张紧轮应尽量靠近大带轮，以免小带轮上包角减小过多。

7.5带传动的主要失效形式是什么？设计准则是什么？答：带传动的主要失效形式是打滑和带的疲劳破坏，因此带传动的设计准则是在保证带工作是不打滑的条件下具有一定的疲劳强度和寿命。

王黎钦《机械设计》第5版课后习题第10章轴10.1心轴、传动轴和转轴是如何分类的？试各举一实例。

答：根据轴的承载情况不同可分为转轴、心轴和传动轴三类。

（1）转轴既传递转矩又承受弯矩，如自行车的中轴；（2）传动轴只传递转矩而不承受弯矩或承受弯矩很小，如汽车变速箱与后桥间的轴；（3）心轴则承受弯矩而不传递转矩，如火车车厢的轴、自行车的前轴。

10.2一般情况下，轴的设计为什么分三步进行？每一步解决什么问题？轴的设计特点是什么？答：转轴在工作中既受弯矩又受转矩，心轴和传动轴可看作转轴的特例。

如果知道了转轴所受的转矩和弯矩就可算出轴的各段尺寸。

但一般在开始计算时并不知道轴的形状和尺寸，无法确定轴的跨距和力的作用点，也就无法求出弯矩。

为了解决这个问题，轴的设计分三步进行：（1）初定轴径；（2）结构设计，画草图，确定轴的尺寸，得到轴的跨距和力的作用点；（3）计算弯矩，进行校核计算。

如不满足要求，则应修改轴径，重复第二、三步，直到满足设计要求。

转轴的设计特点就是在设计过程中，结构设计和设计计算交叉进行。

10.3在轴的设计中为什么要初算轴径？有哪些方法？答：（1）初算轴径是轴设计的第一步，也是轴结构设计的依据。

（2）初算轴径的方法有：类比法、经验公式法和按扭转强度计算法。

10.4观察多级齿轮减速器，低速轴的直径比高速轴的直径大，为什么？答：因为低速轴的扭矩比高速轴的扭矩大，故低速轴的直径比高速轴的直径大。

10.5轴的结构设计应考虑哪几方面问题？答：（1）应考虑制造安装的要求，轴应便于加工，轴上零件应便于装配与拆卸；（2）应考虑定位固定的要求，轴承和轴上零件应用正确而可靠的工作位置；（3）轴的受力应合理，尽量减小应力集中。

10.6轴上零件的轴向固定的常用方法有哪些？试以草图表示，并说明适用场合。

答：轴上零件轴向固定常用方法有：轴肩固定、套筒固定、圆螺母固定、轴端挡圈固定、弹簧挡圈固定和紧定螺钉固定等。

弹性挡圈和紧定螺钉适合于轴向力很小时，轴端挡圈适合于轴端，套筒不适合于长轴段，而圆螺母可以。

王黎钦《机械设计》第5版课后习题第15章机架零件15.1机架零件的功能是什么？答：机架零件的功能是支撑机器中的全部零件，保证组成机器的各零件处于正确的工作关系，承受各零件的作用力，并将作用力传递到机架上。

15.2机架零件的常见形状有哪些？答：机架零件的常见形状有：（1）机座类，如各种机床的床身；（2）底座类；（3）箱体类。

15.3对机架零件的一般要求有哪些？答：机架零件的一般要求有：（1）具有足够的强度和刚度；（2）形状简单，便于制造；（3）便于在机架上安装附件；（4）对于缸体、导轨等的机架零件，应具有良好的耐磨性，以保证机器具有足够的使用寿命；（5）对于高速机器的箱体及机架零件，应满足振动稳定性的要求。

15.4试述减速器剖分式和整体式机体的结构特点。

答：（1）剖分式机体结构常用于大尺寸的减速器。

其优点是装拆方便，缺点是增加了零件数量；（2）整体式机体结构常用于小型减速器，其优点是刚度高、结构简单、零件数量少，缺点是装配困难。

15.5在设计中可采取哪些措施来保证减速器机体上的轴承座的支承刚度？答：为保证减速器机体上的轴承座的支承刚度可采取的措施有：（1）保证轴承座有足够的厚度，一般为机体壁厚的2~2.5倍；（2）为轴承座加支承筋；（3）提高剖分式轴承座的螺栓连接刚度，使两个轴承旁螺栓距离尽量靠近，并在轴承旁做出有适当高的凸台。

15.6减速器机体为什么要固定？有哪些固定方式？答：减速器工作时，由于输入转矩和输出转矩不等，机体将受到很大的倾覆力矩，为防止机体倾覆，必须加以固定。

常用的固定方式有地脚底座式和轴装悬挂式。

15.7如何提高减速器的铸造机体的铸造工艺性和机械加工工艺性？答：机体的铸造工艺性应使机体形状简单、壁厚均匀、过渡平缓、拔模方便。

通常轴承座及轴承旁螺栓凸台都应有1:10～1:20的拔模斜度。

机体的机械加工工艺性应该注意：（1）减少机械加工的面积；（2）机械加工表面与非加工表面要明显区分开；（3）尽量减少工件和刀具的调整次数；（4）应保证加工面能够方便地加工。

王黎钦《机械设计》第5版课后习题第2章机械及机械零件的设计基础2.1什么叫静载荷、变载荷、名义载荷和计算载荷？答：不随时间变化或变化缓慢的载荷称为静载荷，如物体的重力。

随时间周期性变化或非周期性变化的载荷称为变载荷。

根据原动机或工作机由额定功率计算出的作用于机械零件上的载荷称为名义载荷。

在设计计算时，常用载荷性质K 来考虑这些因素的综合影响。

载荷系数K 与名义载荷F 的乘积称为计算载荷ca F ，即：ca F KF2.2什么叫静应力、变应力和稳定循环变应力？答：大小和方向不随时间变化或变化缓慢的应力称为静应力，如图2-1（a）；大小和方向随时间变化的应力称为变应力，如图2-1（b）；周期、应力幅和平均应力保持常数的变应力称为稳定循环应力，如图2-2；图2-1应力谱图2-2稳定循环变应力谱2.3表示变应力的基本参数有哪些？它们之间的关系式是什么？答：表示应力的基本参数有5个，即：max min m a σσσσ，，，和r 等。

它们之间的关系是：max min 2m σσσ+=max min 2a σσσ-=minmaxr σσ=2.4什么叫极限应力、许用应力？试述选用安全系数的原则和方法。

答：按照强度准则设计机械零件时，根据材料性质及应力种类而采用材料的某个应力极限值，称为极限应力，以符号lim σ、lim τ表示。

设计零件时，计算应力允许达到的最大值，称为许用应力。

常用带方括号的应力符号[σ]和[τ]来表示。

许用应力等于极限应力lim σ（lim τ）和许用安全系数[n s ]([t s ])的比值，即lim [][]s σσ=lim [][]r s ττ=显然，合理地选择许用安全系数是强度计算中的一项重要工作。

其值取得过小则不安全，取得过大又会是机器尺寸增大，质量增加，很不经济。

因此，合理的选择原则是：在保证安全可靠的原则下，尽可能选择较小的安全系数。

通常确定安全系数的方法有三种，即：表格法、经验数据法和部分系数法。

王黎钦《机械设计》第5版课后习题第11章滚动轴承11.1我国滚动轴承标准是如何对滚动轴承进行分类的？如何选择滚动轴承类型？试画出6000型、7000型、3000型及N000型轴承的结构示意图，并说明它们承受径向载荷和轴向载荷的能力。

答：我国滚动轴承标准对滚动轴承的分类：在国家标准中，滚动轴承时按照轴承所承受的载荷方向及结构不同进行分类的，按照轴承承受载荷的方向或公称接触角的不同，滚动轴承可以分为：向心轴承：径向接触轴承；向心角接触轴承。

推力轴承：轴向接触轴承；推力角接触轴承。

选择滚动轴承的类型，一般要考虑：（1）所承载的载荷的大小、方向、性质；（2）转速的高低；（3）刚度及调心性能的要求；（4）结构尺寸大小；（5）轴承的装拆要求；（6）经济性等要求。

11.2滚动轴承代号由几部分组成的？各代表什么含义？答：滚动轴承代号由字母和数字组成，并由前置代号、基本代号和后置代号组成，基本代号是轴承代号的主体，表示轴承的基本类型、结构和尺寸。

前置代号和后置代号是轴承在结构形状、尺寸、公差、技术要求等方面有改变时，在基本代号左右增加的补充代号。

11.3说明下列滚动轴承代号的含义：6210、N210、7210C、30310/P5/DB、51210。

答：下列滚动轴承代号的含义是：6210：深沟球轴承，轻窄系列，内径50mm；N210：外圈无挡边圆柱滚子轴承，轻窄系列，内径50mm；7210C：角接触球轴承，宽度系列为窄系列，直径系列为轻系列，内径50mm，公称接触角15°；30310/P5/DB：圆锥滚子轴承，宽度系列为窄系列，直径系列为中系列，内径50mm，公差等级为P5，两轴承背靠背配置（成对供应）；51210：推力球轴承，宽度系列为正常系列，直径系列为轻系列，内径为50mm。

11.4滚动轴承有哪些主要失效形式？针对每种失效形式应进行何种计算？答：滚动轴承的主要失效形式：疲劳点蚀；塑性变形；磨粒磨损；胶合。
