机械设计习题集答案第十四章 轴毂联接设计

大学机械设计基础考试练习题及答案11.[单选题]极限转速最高的轴承是( )。

A)深沟球轴承B)圆锥滚子轴承C)圆柱滚子轴承答案:A解析:2.[单选题]在滚齿机上加工标准直齿圆柱齿轮，什么条件下会发生根切？ （ ）A)m＜ MminB)α≠20°C)z < Zmin答案:C解析:3.[单选题]链传动工作一段时间后发生脱链的主要原因是什么？ （ ）A)链轮轮齿磨损B)链条饺链磨损C)包角过小3答案:B解析:4.[单选题]中等载荷、低速、开式传动齿轮，一般易发生什么失效形式？ （ ）A)齿面疲劳点蚀B)齿面磨损C)齿面胶合答案:B解析:5.[单选题]闭式软齿面齿轮传动中,齿轮最可能出现的破坏形式为( )。

A)轮齿折断B)齿面磨料磨损C)齿面疲劳点蚀答案:C解析:6.[单选题]带传动的中心距与小带轮的直径一定时，若增大传动比，则小带轮包角（ ）。

A)增大7.[单选题]一对渐开线齿轮啮合传动时，其中心距安装若有误差，( )。

A)仍能保证无侧隙连续传动B)仍能保证瞬时传动比不变C)瞬时传动比虽有变化，但平均转速比仍不变答案:B解析:8.[单选题]对V带的根数加以限制，主要是为（ ）。

A)便于安装B)降低初拉力C)使各根带受力均匀答案:C解析:9.[单选题]轴上安装有过盈联接时,应力集中源将发生在轴上( )。

(5.0分)A)轮毂中间部位B)沿轮毂两端部位C)距轮毂端部为1/3轮长度处答案:B解析:10.[单选题]滑动轴承中,含油轴承是采用 材料制成的。

A)硬木B)粉末冶金C)塑料答案:B解析:11.[单选题]两轴之间要求多级变速传动,选用( )轮系合适。

A)定轴B)行星C)差动答案:A解析:12.[单选题]圆柱压缩螺旋弹簧的最大切应力r。

发生在簧丝的( )。

A)内侧13.[单选题]不允许角偏差的轴承是( )。

A)深沟球轴承B)滚针轴承C)圆柱滚子轴承答案:B解析:14.[单选题]中心距已定的开口带传动,传动比增大,则小轮包角( )。

机械设计基础课后习题答案第三版高等教育出版社课后答案(1-18章全)机械设计基础课后习题答案第三版高等教育出版社目录第 1 章机械设计概述??????????????????????????????????????????????????????????????????? ????????????????????????????????? 1第 2 章摩擦、磨损及润滑概述??????????????????????????????????????????????????????????????????? ????????????????? 3第 3 章平面机构的结构分析??????????????????????????????????????????????????????????????????? ????????????????????? 12第 4 章平面连杆机构??????????????????????????????????????????????????????????????????? ????????????????????????????????? 16第 5 章凸轮机构??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????36第 6 章间歇运动机构??????????????????????????????????????????????????????????????????? ????????????????????????????????? 46第7 章螺纹连接与螺旋传动??????????????????????????????????????????????????????????????????? ????????????????????? 48第8 章带传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????60第9 章链传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????73第10 章齿轮传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????80第11章蜗杆传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????112第12 章齿轮系??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????124第13 章机械传动设计???????????????????????????????????????????????????????????????????????????????????????????????????? 131第14 章轴和轴毂连接??????????????????????????????????????????????????????????????????? ????????????????????????????????? 133第15 章轴承??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????138第16 章其他常用零、部件??????????????????????????????????????????????????????????????????? ????????????????????????? 152第17 章机械的平衡与调速??????????????????????????????????????????????????????????????????? ????????????????????????? 156第18 章机械设计CAD 简介??????????????????????????????????????????????????????????????????? ???????????????????????163第1章机械设计概述1.1 机械设计过程通常分为哪几个阶段?各阶段的主要内容是什么?答:机械设计过程通常可分为以下几个阶段:1.产品规划主要工作是提出设计任务和明确设计要求。

第11章 蜗杆传动11.1 蜗杆传动的特点及使用条件是什么？答：蜗杆传动的特点是：结构紧凑，传动比大。

一般在传递动力时，10~80i =；分度传动时只传递运动，i 可达1 000；传动平稳，无噪声；传动效率低；蜗轮一般用青铜制造，造价高；蜗杆传动可实现自锁。

使用条件：蜗杆传动用于空间交错(90)轴的传动。

用于传动比大，要求结构紧凑的传动，传递功率一般小于50kW 。

11.2 蜗杆传动的传动比如何计算？能否用分度圆直径之比表示传动比？为什么？答：蜗杆传动的传动比可用齿数的反比来计算，即1221i n n z z ==；不能用分度圆直径之比表示传动比，因为蜗杆的分度圆直径11d mq mz =≠。

11.3 与齿轮传动相比较，蜗杆传动的失效形式有何特点？为什么？答：蜗杆传动的失效形式与齿轮传动类似，有点蚀、弯曲折断、磨损及胶合。

但蜗杆传动中蜗轮轮齿的胶合、磨损要比齿轮传动严重得多。

这是因为蜗杆传动啮合齿面间的相对滑动速度大，发热严重，润滑油易变稀。

当散热不良时，闭式传动易发生胶合。

在开式传动及润滑油不清洁的闭式传动中，轮齿磨损较快。

11.4 何谓蜗杆传动的中间平面？中间平面上的参数在蜗杆传动中有何重要意义？ 答：蜗杆传动的中间平面是通过蜗杆轴线且垂直于蜗轮轴线的平面。

中间平面上的参数是标准值，蜗杆传动的几何尺寸计算是在中间平面计算的。

在设计、制造中，皆以中间平面上的参数和尺寸为基准。

11.5 试述蜗杆直径系数的意义，为何要引入蜗杆直径系数q ?答：蜗杆直径系数的意义是：蜗杆的分度圆直径与模数的比值，即1q d m =。

引入蜗杆直径系数是为了减少滚刀的数量并有利于标准化。

对每个模数的蜗杆分度圆直径作了限制，规定了1~4个标准值，则蜗杆直径系数也就对应地有1~4个标准值。

11.6 何谓蜗杆传动的相对滑动速度？它对蜗杆传动有何影响？答：蜗杆传动的相对滑动速度是由于轴交角90∑=，蜗杆与蜗轮啮合传动时，在轮齿节点处，蜗杆的圆周速度1v 和蜗轮的圆周速度2v 也成90夹角，所以蜗杆与蜗轮啮合传动时，齿廓间沿蜗杆齿面螺旋线方向有较大的相对滑动速度s v ，其大小为s 1cos v v λ==。

第一章平面机构的自由度和速度分析题1-1在图示偏心轮机构中，1为机架，2为偏心轮，3为滑块，4为摆轮。

试绘制该机构的运动简图，并计算其自由度。

题1—2图示为冲床刀架机构，当偏心轮1绕固定中心A转动时，构件2绕活动中心C摆动，同时带动刀架3上下移动。

B点为偏心轮的几何中心，构件4为机架。

试绘制该机构的机构运动简图，并计算其自由度。

题1—3计算题1－3图a）与图b）所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出）。

题1－3图a）题1－3图b）题1—4计算题1—4图a、图b所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出），并判断机构的运动是否确定，图中画有箭头的构件为原动件。

题1—5 计算题1—5图所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出）,并标出原动件。

题1—5图 题解1—5图题1-6 求出图示的各四杆机构在图示位置时的全部瞬心。

第二章 连杆机构题2-1在图示铰链四杆机构中，已知 l BC =100mm ，l CD =70mm ，l AD =60mm ，AD 为机架。

试问：（1）若此机构为曲柄摇杆机构，且AB 为曲柄，求l AB 的最大值；（2）若此机构为双曲柄机构，求l AB 最小值； （3）若此机构为双摇杆机构，求l AB 的取值范围。

题2-2 如图所示的曲柄滑块机构： （1）曲柄为主动件，滑块朝右运动为工作 行程，试确定曲柄的合理转向，并简述其理由；（2）当曲柄为主动件时，画出极位夹角θ，最小传动角g min ； （3）设滑块为主动件，试用作图法确定该机构的死点位置 。

D题2-1图题2-3图示为偏置曲柄滑块机构，当以曲柄为原动件时，在图中标出传动角的位置，并给出机构传动角的表达式，分析机构的各参数对最小传动角的影响。

题2-4设计一曲柄摇杆机构，已知机构的摇杆DC长度为150mm，摇杆的两极限位置的夹角为45°，行程速比系数K=1.5，机架长度取90mm。

第13章机械传动设计13.1简述机械传动装置的功用。

答： (1) 把原动机输出的速度降低或增速。

（2) 实现变速传动。

（3）把原动机输出转矩变为工作机所需的转矩或力。

（4）把原动机输出的等速旋转运动，转变为工作机的转速或其它类型的运动。

（5）实现由一个或多个原动机驱动若干个相同或不同速度的工作机。

13.2选择传动类型时应考虑哪些主要因素？答：根据各种运动方案，选择常用传动机构时，应考虑以下几个主要因素：（1）实现运动形式的变换。

（2）实现运动转速（或速度）的变化。

（3）实现运动的合成与分解。

（4）获得较大的机械效益。

13.3常用机械传动装置有哪些主要性能？答：（1）功率和转矩；（2）圆周速度和转速；（3）传动比；（4）功率损耗和传动效率；（5）外廓尺寸和重量。

13.4机械传动的总体布置方案包括哪些内容？答：总体布置方案包括合理地确定传动类型；多级传动中各种类型传动顺序的合理安排及各级传动比的分配。

13.5简述机械传动装置设计的主要内容和一般步骤。

答：（1）确定传动装置的总传动比。

（2）选择机械传动类型和拟定总体布置方案。

（3）分配总传动比。

（4）计算机械传动装置的性能参数。

性能参数的计算，主要包括动力计算和效率计算等。

（5）确定传动装置的主要几何尺寸。

（6）绘制传动系统图。

（7）绘制装置的装配图。

第14章轴和轴毂连接14.1轴按功用与所受载荷的不同分为哪三种？常见的轴大多属于哪一种？答：轴按功用与所受载荷不同可分为心轴、传动轴和转轴三类。

常见的轴大多数属于转轴。

14.2轴的结构设计应从哪几个方面考虑？答：轴的结构设计应从以下几方面考虑：（1）轴的毛坯种类；（2）轴上作用力的大小及其分布情况；(3)轴上零件的位置、配合性质以及连接固定的方法；（4）轴承的类型、尺寸和位置；（5）轴的加工方法、装配方法以及其它特殊要求。

14.3制造轴的常用材料有几种？若轴的刚度不够，是否可采用高强度合金钢提高轴的刚度？为什么？答：制造轴的常用材料有碳素钢和合金钢。

目录第5章螺纹连接和螺旋传动 (9)第6章键、花键、无键连接和销连接 (12)第8章带传动 (15)第9章链传动 (19)题 4 图 (20)a）和b）按逆时针方向旋转合理。

(20)第11章蜗杆传动 (22)第12章滑动轴承 (24)第13章滚动轴承 (27)第14章联轴器和离合器 (29)第15章轴 (30)第5章螺纹连接和螺旋传动1、简要分析普通螺纹、矩形螺纹、梯形螺纹和锯齿形螺纹的特点，并说明哪些螺纹适合用于连接，哪些螺纹适合用于传动？哪些螺纹已经标准化？普通螺纹：牙型为等边三角形，牙型角60度，内外螺纹旋合后留有径向间隙，外螺纹牙根允许有较大的圆角，以减小应力集中。

同一公称直径按螺距大小，分为粗牙和细牙，细牙螺纹升角小，自锁性好，抗剪切强度高，但因牙细不耐磨，容易滑扣。

应用：一般连接多用粗牙螺纹。

细牙螺纹常用于细小零件，薄壁管件或受冲击振动和变载荷的连接中，也可作为微调机构的调整螺纹用。

α，传动效率较其它螺纹高，但牙根强度弱，螺旋副矩形螺纹：牙型为正方形，牙型角 0=磨损后，间隙难以修复和补偿，传动精度降低。

梯形螺纹：牙型为等腰梯形，牙型角为30度，内外螺纹以锥面贴紧不易松动，工艺较好，牙根强度高，对中性好。

主要用于传动螺纹。

锯齿型螺纹：牙型为不等腰梯形，工作面的牙侧角3度，非工作面牙侧角30度。

外螺纹牙根有较大的圆角，以减小应力集中，内外螺纹旋合后，大径无间隙便于对中，兼有矩形螺纹传动效率高和梯形螺纹牙型螺纹牙根强度高的特点。

用于单向受力的传动螺纹。

普通螺纹适合用于连接，矩形螺纹、梯形螺纹和锯齿形螺纹适合用于传动。

普通螺纹、、梯形螺纹和锯齿形螺纹已经标准化。

2、将承受轴向变载荷连接螺栓的光杆部分做的细些有什么好处？可以减小螺栓的刚度，从而提高螺栓连接的强度。

3、螺纹连接为何要防松？常见的防松方法有哪些？连接用螺纹紧固件一般都能满足自锁条件，并且拧紧后，螺母、螺栓头部等承压面处的摩擦也都有防松作用，因此在承受静载荷和工作温度变化不大时，螺纹连接一般都不会自动松脱。

第一章机械设计基础概论[复习题]一、单项选择题1．机器中各制造单元称为（）A．零件 B．构件C．机构 D．部件2．机器中各运动单元称为（）A．零件 B．部件C．机构 D．构件3．在卷扬机传动示意图中，序号5、6所示部分属于（）A.动力部分B.传动部分C.控制部分D.工作部分4．如图为卷扬机传动示意图，图中序号3所示部分属于( )A.动力部分B.传动部分C.控制部分D.工作部分5．在如图所示的单缸四冲程内燃机中，序号1和10的组合是（）6．如图所示，内燃机连杆中的连杆体1是（）A.机构B.零件C.部件D.构件7．在如图所示的齿轮—凸轮轴系中，轴4称为( )A.零件B.机构C.构件D.部件[参考答案]一、单项选择题1A，2D,3D,4B,5B,6B,7A第二章平面机构运动简图及自由度[复习题]一、单项选择题1．在平面机构中，每增加一个高副将引入（）A．0个约束 B．1个约束 C．2个约束 D．3个约束2．在平面机构中，每增加一个低副将引入（）A．0个约束 B．1个约束 C．2个约束 D．3个约束3．平面运动副所提供的约束为（）A.1B.2C.1或2D.3 4．平面运动副的最大约束数为（）A．1 B．2 C．3 D．55．若两构件组成低副，则其接触形式为（）A．面接触 B．点或线接触 C．点或面接触 D．线或面接触6．若两构件组成高副，则其接触形式为（）A.线或面接触B.面接触C.点或面接触D.点或线接触7．若组成运动副的两构件间的相对运动是移动，则称这种运动副为( ) A.转动副 B.移动副 C.球面副 D.螺旋副8．由m个构件所组成的复合铰链所包含的转动副个数为( )A.1B.m-1C.mD.m+l9．机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目10．图示为一机构模型，其对应的机构运动简图为（）A．图a B．图b C．图c D．图d二、填空题1、两构件直接接触并能产生相对运动的联接称为 _____________。

机械设计习题及答案第一篇总论第一章绪论一．分析与思考题1-1 机器的基本组成要素是什么?1-2 什么是零件?什么是构件?什么是部件?试各举三个实例。

1-3 什么是通用零件?什么是专用零件?试各举三个实例。

第二章机械设计总论一．选择题2-1 机械设计课程研究的内容只限于_______。

(1) 专用零件的部件 (2) 在高速，高压，环境温度过高或过低等特殊条件下工作的以及尺寸特大或特小的通用零件和部件 (3) 在普通工作条件下工作的一般参数的通用零件和部件 (4) 标准化的零件和部件2-2 下列8种机械零件：涡轮的叶片，飞机的螺旋桨，往复式内燃机的曲轴，拖拉机发动机的气门弹簧，起重机的起重吊钩，火车车轮，自行车的链条，纺织机的纱锭。

其中有_____是专用零件。

(1) 3种 (2) 4种 (3) 5种 (4) 6种2-3变应力特性可用σmax,σmin,σm, σa, r 等五个参数中的任意_____来描述。

(1) 一个 (2) 两个 (3) 三个 (4) 四个2-4 零件的工作安全系数为____。

(1) 零件的极限应力比许用应力 (2) 零件的极限应力比零件的工作应力(3) 零件的工作应力比许用应力 (4) 零件的工作应力比零件的极限应力2-5 在进行疲劳强度计算时，其极限应力应为材料的____。

(1) 屈服点 (2) 疲劳极限 (3) 强度极限 (4) 弹性极限二．分析与思考题2-1 一台完整2-3 机械零件主要有哪些失效形式?常用的计算准则主要有哪些?2-2 机械零件主要有哪些失效形式?常用的计算准则主要有哪些?2-3 什么是零件的强度要求?强度条件是如何表示的?如何提高零件的强度?2-4 什么是零件的刚度要求?刚度条件是如何表示的?提高零件刚度的措施有哪些?2-5 机械零件设计中选择材料的原则是什么?2-6 指出下列材料的种类，并说明代号中符号及数字的含义：HTl50，ZG230-450，2-7 机械的现代设计方法与传统设计方法有哪些主要区别?第三章机械零件的强度一．选择题3-1 零件的截面形状一定，如绝对尺寸(横截面尺寸)增大，疲劳强度将随之_____。

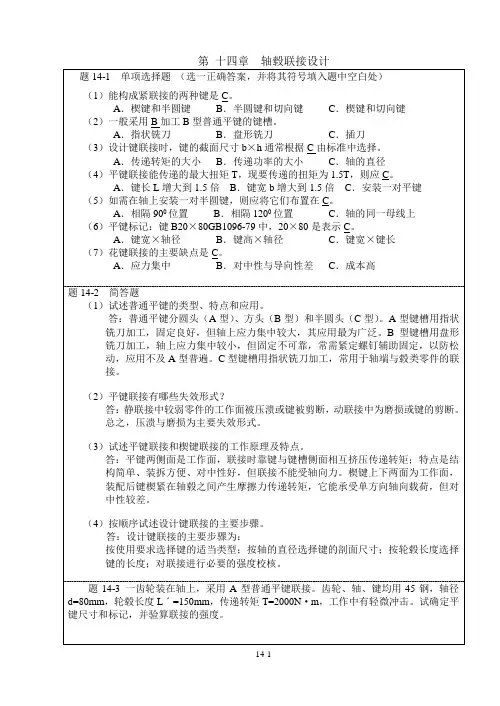

第十四章轴毂联接设计题14-1 单项选择题（选一正确答案，并将其符号填入题中空白处）（1）能构成紧联接的两种键是C。

A．楔键和半圆键B．半圆键和切向键C．楔键和切向键（2）一般采用B加工B型普通平键的键槽。

A．指状铣刀B．盘形铣刀C．插刀（3）设计键联接时，键的截面尺寸b×h通常根据C由标准中选择。

A．传递转矩的大小B．传递功率的大小C．轴的直径（4）平键联接能传递的最大扭矩T，现要传递的扭矩为1.5T，则应C。

A．键长L增大到1.5倍B．键宽b增大到1.5倍C．安装一对平键（5）如需在轴上安装一对半圆键，则应将它们布置在C。

A．相隔900位置B．相隔1200位置C．轴的同一母线上（6）平键标记：键B20×80GB1096-79中，20×80是表示C。

A．键宽×轴径B．键高×轴径C．键宽×键长（7）花键联接的主要缺点是C。

A．应力集中B．对中性与导向性差C．成本高题14-2 简答题（1）试述普通平键的类型、特点和应用。

答：普通平键分圆头（A型）、方头（B型）和半圆头（C型）。

A型键槽用指状铣刀加工，固定良好，但轴上应力集中较大，其应用最为广泛。

B型键槽用盘形铣刀加工，轴上应力集中较小，但固定不可靠，常需紧定螺钉辅助固定，以防松动，应用不及A型普遍。

C型键槽用指状铣刀加工，常用于轴端与毂类零件的联接。

（2）平键联接有哪些失效形式？答：静联接中较弱零件的工作面被压溃或键被剪断，动联接中为磨损或键的剪断。

总之，压溃与磨损为主要失效形式。

（3）试述平键联接和楔键联接的工作原理及特点。

答：平键两侧面是工作面，联接时靠键与键槽侧面相互挤压传递转矩；特点是结构简单、装拆方便、对中性好，但联接不能受轴向力。

楔键上下两面为工作面，装配后键楔紧在轴毂之间产生摩擦力传递转矩，它能承受单方向轴向载荷，但对中性较差。

（4）按顺序试述设计键联接的主要步骤。

答：设计键联接的主要步骤为：按使用要求选择键的适当类型；按轴的直径选择键的剖面尺寸；按轮毂长度选择键的长度；对联接进行必要的强度校核。
