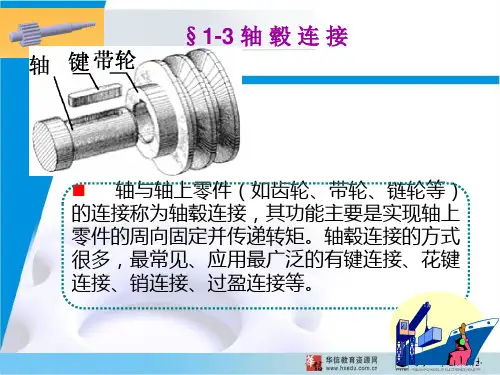

轴毂联接知识今日我们聊聊在机械设计中，我们必需把握的有关轴毂联接的学问！轴毂联接是轴毂与轴相连接的轴上零件，常见齿轮、带轮等。
联接使回转零件在轴上定位和固定，以便传递运动和动力。
一般平键联接轴毂联接的方式有键联接、花键联接、成形联接、胀套联接、销联接、紧定螺钉联接、过盈联接等，有些联接方式仅用于轴毂联接，有些联接方式可兼作其它联接。
键和花键是最常见的轴毂联接方式。
1、键联接键是一种标准件，通常用于联接轴与轴上旋转零件与摇摆零件，起周向固定零件的作用以传递旋转运动和扭矩，楔键还可以起单向轴向固定零件。
而导键、滑键、花键还可用作轴上移动的导向装置。
依据键的结构形式，键联接可分为平键联接、半圆键联接、楔键联接和切向键联接等几类。
1.1平键联接：平键的两个侧面是工作面并用于传递转矩。
键上面与轮毂槽底之间留有间隙，为非工作面。
主要尺寸是键长L、键宽b和键高h。
平键端部外形有圆头（A型）、平头（B型）和单圆头（C型）三种(如下图) ，C型键用于轴端。
A、C型键的轴上键槽用端铣刀切制，对轴应力集中较大，B型键的轴上键槽用盘铣刀铣出，轴上应力集中较小。
1.2半圆键联接：它靠键的两个侧面传递转矩，故其工作面为两侧面。
上键槽用尺寸与半圆键相同的圆盘铣刀加工，因而键在槽中能绕其几何中心摇摆，以适应轮毂槽由于加工误差所造成的斜度。
1.3楔键联接：键的上下两表面是工作面，键的上表面和轮毂键槽底面均有1∶100的斜度，装配后，键即楔紧在轴和轮毂的键槽里，工作表面产生很大预紧力。
钩头楔键联接1.4切向键联接：它由两个一般楔键组成。
其上下两面（窄面）为工作面，其中之一面在通过轴心线的平面内。
工作面上的压力沿轴的切线方向作用，能传递很大的转矩。
一个切向键只能传递一个方向的转矩，传递双向转矩时，须用互成120°～130°角的两个键。
用于载荷很大，对中要求不严的场合。
由于键槽对轴减弱较大，常用于直径大于100mm的轴上。

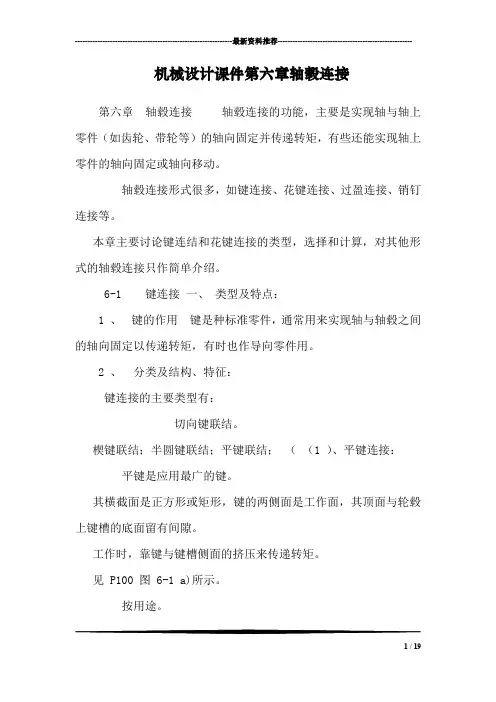

---------------------------------------------------------------最新资料推荐------------------------------------------------------ 机械设计课件第六章轴毂连接第六章轴毂连接轴毂连接的功能，主要是实现轴与轴上零件（如齿轮、带轮等）的轴向固定并传递转矩，有些还能实现轴上零件的轴向固定或轴向移动。
轴毂连接形式很多，如键连接、花键连接、过盈连接、销钉连接等。
本章主要讨论键连结和花键连接的类型，选择和计算，对其他形式的轴毂连接只作简单介绍。
6-1 键连接一、类型及特点：1 、键的作用键是种标准零件，通常用来实现轴与轴毂之间的轴向固定以传递转矩，有时也作导向零件用。
2 、分类及结构、特征：键连接的主要类型有：切向键联结。
楔键联结；半圆键联结；平键联结；（（1 ）、平键连接：平键是应用最广的键。
其横截面是正方形或矩形，键的两侧面是工作面，其顶面与轮毂上键槽的底面留有间隙。
工作时，靠键与键槽侧面的挤压来传递转矩。
见 P100 图 6-1 a)所示。
按用途。
1 / 19平键分为：滑键。
薄型平键；导向平键；普通平键；①、普通平键：用于静连接，特点是：对中性好，安装方便。
按端部形状，普通平键有三种。
型）单圆头（型）平头（型）圆头（见图 6-1 b) ,c) ,d) 所示。
采用圆头或单圆头平键，轴上的键槽用端铣刀铣出，轴上键槽端部的应立集中较大；圆头平键在键槽中轴向固定良好，但键的头部侧面与轮毂上的键槽不接触，故键的圆头部分不能充分利用。
采用平头键时，轴上键槽用盘铣刀铣出，轴的应力集中较小。
对于尺寸大的键，用紧钉螺钉把键固定在轴上键槽中。
轮毂上的键槽一般用插刀或拉刀加工。
单圆头平键常用于轴端与轮毂的连接。
②、薄型平键薄型平键也有圆头、平头和半圆头之分。
标准薄型平键的高度约为普通平键的 60%～70%，所以传递转矩能力较低，适用空心轴、薄壁轮毂或只传递运动的轴毂连接。
第六章 轴毂连接轴毂连接的功能，主要是实现轴与轴上零件（如齿轮、带轮等）的轴向固定并传递转矩，有些还能实现轴上零件的轴向固定或轴向移动。
轴毂连接形式很多，如键连接、花键连接、过盈连接、销钉连接等。
本章主要讨论键连结和花键连接的类型，选择和计算，对其他形式的轴毂连接只作简单介绍。
§6-1 键连接一、 类型及特点： 1、 键的作用键是种标准零件，通常用来实现轴与轴毂之间的轴向固定以传递转矩，有时也作导向零件用。
2、 分类及结构、特征：键连接的主要类型有：⎪⎪⎩⎪⎪⎨⎧切向键联结。
楔键联结；半圆键联结；平键联结；（1）、平键连接：平键是应用最广的键。
其横截面是正方形或矩形，键的两侧面是工作面，其顶面与轮毂上键槽的底面留有间隙。
工作时，靠键与键槽侧面的挤压来传递转矩。
见P100图6-1 a)所示。
按用途。
平键分为：⎪⎪⎩⎪⎪⎨⎧滑键。
薄型平键；导向平键；普通平键；①、普通平键：用于静连接，特点是：对中性好，安装方便。
按端部形状，普通平键有三种。
型）单圆头（型）平头（型）圆头（⎪⎩⎪⎨⎧C B A 见图6-1 b) ,c) ,d) 所示。
采用圆头或单圆头平键，轴上的键槽用端铣刀铣出，轴上键槽端部的应立集中较大；圆头平键在键槽中轴向固定良好，但键的头部侧面与轮毂上的键槽不接触，故键的圆头部分不能充分利用。
采用平头键时，轴上键槽用盘铣刀铣出，轴的应力集中较小。
对于尺寸大的键，用紧钉螺钉把键固定在轴上键槽中。
轮毂上的键槽一般用插刀或拉刀加工。
单圆头平键常用于轴端与轮毂的连接。
②、薄型平键薄型平键也有圆头、平头和半圆头之分。
标准薄型平键的高度约为普通平键的60%～70%，所以传递转矩能力较低，适用空心轴、薄壁轮毂或只传递运动的轴毂连接。
③、导向平键（简称导键）导键是一种较长的平键，一般用螺钉固定在轴上，导键与轮毂的键槽采用间隙配合，轮毂可沿导键轴向移动，用于轮毂移动距离不大的场合，为便于拆卸，键上制有起键螺孔，以便使入螺钉使键退出键槽。
