’.’.’.’.2 中Ⅰ级最高，Ⅴ级最低；6.1.2按管道级别和剧烈循环工况确定管道检查等级：a) GC3 级管道的检查等级应不低于Ⅴ级；b) GC2 级管道的检查等级应不低于Ⅳ级；c) GC1 级管道的检查等级应不低于Ⅱ级；d) 剧烈循环工况管道的检查等级应不低于Ⅰ级。
6.1.3按材料类别和公称压力确定管道检查等级：a)除GC3级管道外，公称压力不大于PN50的碳钢管道（本规范无冲击试验要求）的检查等级应不低于Ⅳ级；b)除GC3 级管道外，下列管道的检查等级应不低于Ⅲ级：1)公称压力不大于PN50的碳钢（本规范要求冲击试验）管道；2) 公称压力不大于PN110的奥氏体不锈钢管道。
c)下列管道的检查等级应不低于Ⅱ级：1) 公称压力大于PN50的碳钢（本规范要求冲击试验）管道；2) 公称压力大于PN110的奥氏体不锈钢管道；3)低温含镍钢、铬钼合金钢、双相不锈钢、铝及铝合金管道；d)下列管道的检查等级应不低于Ⅰ级：1)钛及钛合金、镍及镍基合金、高铬镍钼奥氏体不锈钢管道；2)公称压力大于PN160 的管道。
表5-1检查等级、方法和比例检查等级[1]检查方法’.焊缝类型及检查比例%对接环缝角焊缝[2]支管连接[3]Ⅰ目视检查100100100磁粉/渗透100[4]100100射线照相’./超声波100/100[5] Ⅱ目视检查100100100磁粉/渗透20[4] 2020射线照相/超声波’.20/20[5]Ⅲ目视检查100100100磁粉/渗透10[4]/10射线照相/超声波10/ ’./Ⅳ目视检查100100100射线照相/超声波5//Ⅴ目视检查注’.1：根据业主或工程设计要求，可采用较严格检查等级代替较低检查等级；注2：角焊缝包括承插焊和密封焊以及平焊法兰、支管补强和支架的连接焊缝；3注3：支管连接焊缝包括支管和翻边接头的受压焊缝；注4：对碳钢、不锈钢及铝合金无此要求；注5：适用于≥DN100的G B50517-2010石油化工金属管道工程施工质量验收规范’.9.3焊接接头的无损检测9.3.1管道焊接接头无损检测除设计文件另有规定外，厚度小于或等于30m m的焊缝应采用射线检测，厚度大于30m m的焊缝可采用超声检测，检测数量与验收标准应按表9.3.1规定进行，并应符合下列规定：1射线检测的技术等级应为A B级；2超声检测的技术等级应为B’.级。

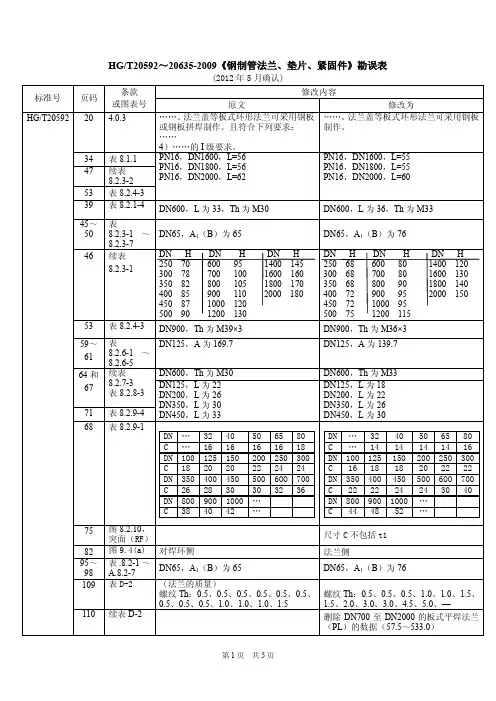

HG/T20592～20635-2009《钢制管法兰、垫片、紧固件》勘误表(2012年5月确认)修改内容标准号页码条款 或图表号 原文修改为110～113 表D-3～D-6DN15，PL 为0.5 DN15，PL 为0.7HG/T20592 111续表D-3补充：带颈平焊法兰（SO ）的质量 DN350，23.5 DN400，29.0 DN450，33.5 DN500，40.5 DN600，56.0 HG/T20607 135 图3.0.1 B 型 R 1RHG/T20610 154 表4.0.1-2 DN450,D2=523，D3=497DN450，D2=497，D3=523HG/T206121785.0.4 32) ……抽检。
R23以下对称测定2处，R24以上对称测定4处，……。
2) ……抽检。
公称尺寸小于DN50者对称测定2处，公称尺寸大于或等于DN50者对称测定4处，……。
185 表3.0.2 表3.0.3 表3.0.4补充规格：M48×3 186 图3.0.5-1 （图标题）I 型及II 型六角螺母 I 型及II 型六角螺母(示例) 表3.0.5-2 补充规格：M48×3表3.0.5-1补充一列： d M48×3da max 51.8min 48d W min 70.1e min 81.87 m max 48.5min 46.9 m’ min 37.5 s max 75min 73.1 187 图3.0.5-2（第1行）HB HB （HRB ）（第10行）删除“调质（回火≥620℃）、690、550、18、≤235”189 表4.0.4 （第11行）固溶+应变硬化≥99固溶+时效硬化 （≥99） HG/T20613190 表5.0.4（第2行） 六角头螺栓 等长双头螺柱 GB/T5782 GB/T5785GB/T901六角头螺栓GB/T5782 GB/T5785修改内容标准号 页码 条款 或图表号 原文修改为190表5.0.4第5行）6 8 ≤PN16 I 型六角螺母A2-50 ……≤PN406 ≤PN16 8I 型六角螺母A2-50 …… ≤PN40 续表5.0.4…… ……0Cr18Ni9 ＞-20～+800II 型六角螺母 …… ………… ……0Cr18Ni9 ＞-196～+800II 型六角螺母 …… ……191 表5.0.5六角头螺栓GB/T5782、GB/T5782 双头螺柱 ……六角头螺栓GB/T5782、GB/T5785 双头螺柱 ……194 表5.0.7-5 DN65，L ZR 为70，质量为112 DN80，L ZR 为70，质量为112 DN65，L ZR 为90，质量为144 DN80，L ZR 为90，质量为144 208 表5.0.8 （规格）M45×4、M48×4M45×3、M48×3211 8.0.4……应逐根按JB/T 4730进行磁粉探伤，……。
HG／T20592～20635—2009《钢制管法兰、垫片、紧固件》
系列标准发布
佚名
【期刊名称】《《机械工业标准化与质量》》
【年(卷),期】2009(000)003
【摘要】2009年2月5日，工业和信息化部批准公布了《钢制机械搅拌容器技
术条件》等89项化工行业标准，其中包括HG／T20592～20635--2009《钢制
管法兰、垫片、紧固件》系列标准。
【总页数】1页(P6)
【正文语种】中文
【中图分类】TQ115
【相关文献】
1.沈阳标准件研究所最新提供《2009版化工（HG/T）钢制管法兰用坚固件标准解读与质量技术检验》和《常用行业紧固件标准实用手册》 [J],
2.HG20592～20635-97《钢制管法兰、垫片、紧固件》标准介绍 [J], 周群英
3.HG“钢制管法兰,垫片,紧固件”标准介绍（下） [J], 虞军;应道宴
4.化工部HGJ44—76—91“钢制管法兰,垫片,紧固件”... [J], 应道宴
5.HG“钢制管法兰、垫片、紧固件”标准介绍(上) [J], 虞军;应道宴
因版权原因，仅展示原文概要，查看原文内容请购买。

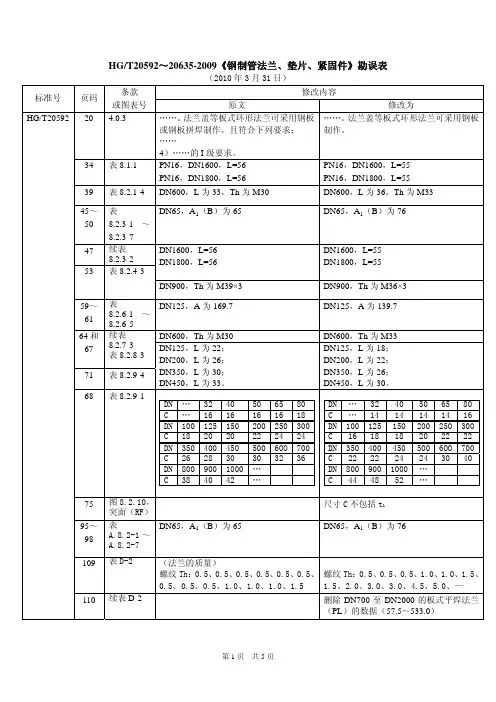

HG/T20592～20635-2009《钢制管法兰、垫片、紧固件》勘误表（2010年3月31日）修改内容标准号 页码条款 或图表号原文修改为20 4.0.3……。
