SHT 3401-1996 管法兰用石棉橡胶板垫片

中国神华煤制油有限公司中国神华煤制油有限公司神华煤直接液化项目管道材料选用规定目 录1 目的 (2)2 范围 (2)3 规范性引用文件 (2)4 材料 (4)5 管道及其组成件 (5)5.1 一般要求 (5)5.2 管子 (6)5.3 管件 (7)5.4 法兰 (7)5.5 阀门 (8)5.6 垫片 (10)5.7 管法兰用螺栓和螺母 (10)6 端面连接 (10)7 氧气管道材料规定 (11)附录A 缩写词 (12)1 目的为统一神华煤直接液化项目先期工程EPC阶段管道材料选用要求，指导EPC承包商的工程技术工作，特编制本规定。

2 范围2.1 本规定适用于中国神华煤制油有限公司神华煤直接液化项目中详细工程设计阶段配管材料的选用。

2.2 本规定适用于工艺及仪表流程图和公用工程流程图中所示的配管材料。

专利商提供的标准零件或随同其标准设备（或整套设备）提供的配管系统，则应该遵守专利设备生产厂的设计条件标准。

2.3 与设备、仪表的连接处，本规定的适用范围如下：（1）与设备管口配对的标准法兰、垫片、螺栓和螺母（不包括非标法兰、垫片和紧固件）。

（2）与仪表连接管线上的第一个切断阀及配对的法兰、垫片、螺栓和螺母。

（3）与安全泄放阀配对的法兰、垫片、螺栓和螺母。

2.4 本规定不适用于地下给排水系统及水处理系统的管道（单元号50、52、53、54）。

3 规范性引用文件下列文件中的条款通过本规定的引用而成为本规定的条款。

承包商不应将所列的标准和规范看成完整的和最终的。

如果需要，业主将在项目进展中更新该列表，承包商应负责执行最新版的标准和规范表。

GB/T 3091-2001 —低压流体输送用焊接钢管GB/T13793-93 —直缝电焊钢管GB 3087-1999 —低中压锅炉用无缝钢管GB 5310-1995 —高压锅炉用无缝钢管GB/T 8163-1999 —输送流体用无缝钢管GB 9948-1988 —石油裂化用无缝钢管GB/T 12771-2000 —流体输送用不锈钢焊接钢管GB/T 14976-2002 —流体输送用不锈钢无缝钢管GB/T 14626-1993 —锻钢制螺纹管件GB 50235-1997 —工业金属管道工程施工及验收规范GB 50236-1998 —现场设备、工业管道焊接工程施工及验收规范GB 50316-2000 —工业金属管道设计规范GB 150-1998(2002) —钢制压力容器GB/T 12716-2002 —60°密封管螺纹GB50030-1991 —氧气站设计规范SH 3501-2002 —石油化工有毒、可燃介质管道工程施工及验收规范SH 3059-2001 —石油化工管道设计器材选用通则SH/T 3129-2002 —加工高硫原油重点装置主要管道设计选材导则SH/T 3401-1996 —管法兰用石棉橡胶板垫片SH/T 3402-1996 —管法兰用聚四氟乙烯包覆垫片SH/T 3403-1996 —管法兰用金属环垫SH/T 3404-1996 —管法兰用紧固件SH/T 3405-1996 —石油化工企业钢管尺寸系列SH/T 3406-1996 —石油化工钢制管法兰SH/T 3407-1996 —管法兰用缠绕式垫片SH/T 3408-1996 —钢制对焊无缝管件SH/T 3409-1996 —钢板制对焊管件SH/T 3410-1996 —锻钢制承插焊管件HG 20629-1997(2001) —钢制管法兰用柔性石墨复合垫片(美洲体系)ASME B1.1-1989 —英制螺纹ASME B1.20.1-1992 —通用管螺纹ASME B16.1-1998 —铸铁管法兰及法兰配件ASME B16.3-1998 —可锻铸铁螺纹管件ASME B16.5-2001 —管法兰和法兰管件ASME B16.9-2001 —工厂制造的锻钢对焊管件ASME B16.10-2000 —阀门面至面及端至端的尺寸ASME B16.11-2001 —承插焊和螺纹锻钢管件ASME B16.20-1998 —管法兰用金属垫片—环连接垫、缠绕垫和包覆垫ASME B16.21-1992 —管法兰用非金属平垫片ASME B16.25-1997 —对焊端部ASME B16.28-1994 —钢制对焊短半径弯头和回弯头ASME B16.34-1996 —法兰端、螺纹端和焊接端阀门ASME B16.47-1996 —大直径钢法兰(NPS26至NPS60)ASME B31.1-2001 —动力管道ASME B31.3-2002 —化工厂和石油炼制厂管道ASME B36.10M-2000 —焊接和无缝锻钢管ASME B36.19M-1985(R1994) —不锈钢管API 594-1997 —对夹型和凸耳型止回阀API 598-1996 —阀门的检验和试验API 599-2002 —法兰、螺纹和对焊连接的金属旋塞阀API 600-2001 —螺栓连接阀盖的钢制闸阀API 602-1998 —紧凑型钢制闸阀API 608-2002 —法兰端、螺纹端和焊接端金属球阀API 609-1997 —双法兰型、凸耳型和对夹型蝶阀MSS SP-43-1991(R1996) —锻制不锈钢对焊管件MSS SP-83-1995 —承插焊端和螺纹端钢制活接头MSS SP-95-2000 —异径短节MSS SP-97-2001 —承插焊端、螺纹端和对焊端支管台BS1868-1991 —钢制止回阀(法兰端和对焊端)BS1873-1991 —钢制截止阀、截止止回阀和止回阀BS5351-1991 —钢制球阀BS5352-1991 —口径≤50mm钢制闸阀、截止阀和止回阀4 材料4.1 选用国内材料的管道应按照 GB50316、SH3059、SH3501等标准和规范进行设计、制造、焊接、热处理(当要求时)、检验和试验；选用ASTM材料的管道应按照ASME B31.3、B31.1等标准和规范进行设计、制造、焊接、热处理、检验和试验。

给排水专业施工图设计统一规定1 目的为统一本工程本阶段与全厂公辅工程有关的给排水工程专业的设计技术要求，特编制本规定。

由于本项目涉及化工、电力、轻工、建材、铁路等行业，各个装置内部与全厂性公辅工程关联度较小的给排水设计可以按照各自行业内部规范进行。

2 标准规范GB/T50106-2001《给水排水制图标准》CECS 122：2001《埋地硬聚氯乙烯排水管道工程技术规程》GB50268-2008《给水排水管道工程施工及验收规范》GB/T 3091-2001《低压流体输送用焊接钢管》GB 5749-2006《生活饮用水卫生标准》GB/T 5836.1-1992《建筑排水用硬聚氯乙烯管材》GB/T 5836.2-1992《建筑排水用硬聚氯乙烯管件》CJJ-T 29-1998《建筑排水硬聚氯乙烯管道技术规程》GB 50015-2003《建筑给水排水设计规范》GB 50242-2002《建筑给水排水及采暖工程施工质量验收规范》GB50013-2006《室外给水设计规范》GB50014-2006《室外排水设计规范》GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》S（一） S（二） S（三）《给排水标准图集》(GB50300—2001)《建设工程施工质量验收统一标准》HG20592～20614-1997(2001)（欧洲体系）《钢制管法兰、垫片、紧固件（附加2001年第1号修改单）SH3015-2003《石油化工给水排水系统设计规范》SH3034-1999《石油化工给水排水管道设计规范》SH3089–1998《石油化工给水排水管道设计图例》SH3099-2000《石油化工给水排水水质标准》SH/T3124-2001《石油化工给水排水工艺流程设计图例》SH/T3401-1996《管法兰用石棉橡胶板垫片》SH/T3404-1996《管法兰用紧固件》GB/T 12459-2005《钢制对焊无缝管件》SH/T3409-1996《钢板制对焊管件》SH3533-2003《石油化工给水排水管道工程施工及验收规范》HG 20553-1993《化工配管用无缝及焊接钢管尺寸选用系列》（Ia系列）DLGJ9-1992《火力发电厂初步设计文件内容深度规定》NDGJ5-1988《火力发电厂水工设计技术规定》DL5000-2000《火力发电厂设计技术规程》GB50229-1996《火力发电厂与变电所设计防火规范》DL5027-1993《电力设备典型消防规范》山东电力院刘伟说明：执行的标准规范不限于以上所列，且应采用最新颁布的标准。

压⼒管道设计常⽤管件标准及区别压⼒管道设计常⽤管件标准及区别压⼒管道设计常⽤管件标准及区别24.压⼒管道设计常⽤管法兰标准有下列四类：1.国家标准1）《钢制管法兰》GB/T9112～9124国家标准是参照《钢法兰》ISO/DIS7005-Ⅰ编制⽽成。

其公称直径范围、法兰结构及密封⾯形式等与ISO标准基本相同。

标准的构成形式为⼀种法兰型式、⼀种密封⾯型式和⼀种连接型式构成⼀个标准。

标准中有两个公称压⼒系列：0.25，0.6，1.0，1.6，2.5，4.0，6.3，10.0，16.0Mpa；2.0，5.0，11.0，15.0，26.0，42.0Mpa。

公称直径范围因公称压⼒不同⽽异：PN=0.25Mpa,DN max=3000mm；PN=42.0Mpa,DN max=3000mm。

法兰结构型式：有整体、螺纹、对焊、带颈平焊、带颈承插焊、板式、对焊环松套板式、对焊环松套带颈、平焊环松套板式、板式翻边松套、法兰盖等。

2）《⼤直径碳钢管法兰》GB/T13402-92基本上是等效采⽤《⼤直径碳钢管法兰》API605。

公称压⼒PN为2.0、5.0、6.3、15Mpa。

公称直径范围为DN650～1500mm。

法兰结构有对焊式和整体式两种，密封⾯为凸⾯。

2.中国⽯油化⼯集团公司标准《⽯油化⼯钢制管法兰》SH/T3406-96SH/T3406-1996是根据⽯油化⼯⽣产的特点，参照美国国家标准《钢制管法兰及法兰管件》ASME B16.5及美国⽯油协会标准《⼤直径碳钢法兰》API605编制⽽成。

标准属于美洲体系。

公称压⼒范围PN=1.0、2.0、5.0、6.8、10.0、15.0、25.0、42.0Mpa。

公称直径范围为DN15～1500mm。

DN≤600mm的法兰型式有对焊平焊承插焊松套螺纹等五种。

DN≥650mm的法兰仅有对焊法兰。

密封⾯型式，DN≤600mm时有凸台⾯、榫槽⾯、环槽⾯、凹凸⾯和全平⾯等五种。

DN≥650mm仅有凸台⾯。

各类垫片价格表————————————————————————————————作者：————————————————————————————————日期：石棉垫片、橡胶垫片、金属垫片、非金属垫片、聚四氟乙烯垫片、金属环形垫片垫片:垫片是用纸、橡皮片或铜片制成，放在两平面之间以加强密封的材料，为防止流体泄漏设置在静密封面之间的密封元件。

垫片(gａｓket)是两个物体之间的机械密封，通常以防止的两个物体之间受到压力、腐蚀、和管路自然地热胀冷缩泄漏。

由于机械加工表面不可能完美，使用垫片即可填补不规则性。

垫片通常由片状材料制成,如垫纸,橡胶，硅橡胶，金属，软木，毛毯，氯丁橡胶,丁腈橡胶，玻璃纤维或塑料聚合物(如聚四氟乙烯)。

特定应用的垫片可能含有石棉。

垫片（waｓher)是薄板(通常圆型)的一个漏洞(通常在中间)通常是用于分配的负荷线程紧固件。

其他用途是作为间隔，弹簧(贝尔维尔垫片，波垫片)，耐磨垫,预显示装置,锁装置。

橡胶垫圈也用在水龙头(阀门)以切断流动的液体或气体。

橡胶或硅垫片也可使用,以减少风扇的振动。

通常垫片外径是内径的两倍左右。

垫片种类垫片就是垫平的产品:垫片的型式typｅoｆｇaskｅt平垫片ｆlaｔgasket环形平垫片fｌat ｒiｎg gaskｅｔ平金属垫片flａｔｍｅtａl gaｓｋet夹棉织物的橡胶ｅlastomｅr wｉth cottonｆaｂric inｓertioｎ夹石棉织物的橡胶elaｓtomer wiｔh asbｅsｔｏs fabric insertｉon夹石棉织物及金属丝加强的橡胶elastｏmｅrｗitｈasbestos fａbｒiｃinｓeｒtiｏn and with wire reinfoｒceｍent无石墨压缩白石棉垫片ｎoｎｇｒａphited coｍpresｓed whｉｔe ａｓbesｔos gaｓｋet天然白橡胶垫片naｔｕｒａl white rubｂer gasket压缩石棉垫片coｍpｒｅssed asbｅstos clａss gaskｅｔ石棉垫片PTFEｉｍpregnateｄaｓｂestｏｓgasｋet夹石棉的缠绕金属垫片spirａl-wound metal gaskｅｔｗith asｂestos ｆilleｒ内环ｉｎner ring外环,外定位环ouｔer rinｇ波纹金属垫片coｒｒugaｔed mｅtal ｇaskeｔ波纹金属包嵌石棉垫片corｒugateｄｍetal gａsｋｅt ｗｉtｈasbｅｓtos inｓeｒted双夹套波纹金属包石棉垫片coｒruｇatｅｄmetal ｄｏubｌｅjacketed asbesｔoｓfiｌｌｅd ｇaｓｋet 双夹套垫片douｂle jaｃketｅd gaｓket金属包石棉平垫片flaｔmetal jａckｅｔed ａsｂeｓtos ｆｉlled ｇaskeｔ整体金属齿形垫片solｉd metal seｒrated gａsｋeｔ槽形金属垫片gｒｏｏvｅd mｅtaｌｇasket环形连接金属垫片ｒing joiｎt mｅtaｌｇａsｋet八角环形垫片octaｇoｎal rｉnｇgａskeｔ椭圆环形垫片oval ring gasket透镜式垫片leｎsｇaskｅt非金属垫片ｎoｎ－metaｌliｃgasｋet垫片材质分类:垫圈washｅr 垫在连接件与螺母之间的零件，一般为扁平形的金属环。

石棉垫片、橡胶垫片、金属垫片、非金属垫片、聚四氟乙烯垫片、金属环形垫片垫片：垫片是用纸、橡皮片或铜片制成，放在两平面之间以加强密封的材料，为防止流体泄漏设置在静密封面之间的密封元件。

垫片（gasket）是两个物体之间的机械密封，通常以防止的两个物体之间受到压力、腐蚀、和管路自然地热胀冷缩泄漏。

由于机械加工表面不可能完美，使用垫片即可填补不规则性。

垫片通常由片状材料制成，如垫纸，橡胶，硅橡胶，金属，软木，毛毯，氯丁橡胶，丁腈橡胶，玻璃纤维或塑料聚合物（如聚四氟乙烯）。

特定应用的垫片可能含有石棉。

垫片（washer）是薄板（通常圆型）的一个漏洞（通常在中间）通常是用于分配的负荷线程紧固件。

其他用途是作为间隔，弹簧（贝尔维尔垫片，波垫片），耐磨垫，预显示装置，锁装置。

橡胶垫圈也用在水龙头（阀门）以切断流动的液体或气体。

橡胶或硅垫片也可使用，以减少风扇的振动。

通常垫片外径是内径的两倍左右。

垫片种类垫片就是垫平的产品：垫片的型式type of gasket平垫片flat gasket环形平垫片flat ring gasket平金属垫片flat metal gasket.壹夹棉织物的橡胶elastomer with cotton fabric insertion夹石棉织物的橡胶elastomer with asbestos fabric insertion夹石棉织物及金属丝加强的橡胶elastomer with asbestos fabric insertion and with wire reinforcement无石墨压缩白石棉垫片non graphited compressed white asbestos gasket天然白橡胶垫片natural white rubber gasket压缩石棉垫片compressed asbestos class gasket石棉垫片PTFE impregnated asbestos gasket夹石棉的缠绕金属垫片spiral-wound metal gasket with asbestos filler内环inner ring外环，外定位环outer ring波纹金属垫片corrugated metal gasket波纹金属包嵌石棉垫片corrugated metal gasket with asbestos inserted双夹套波纹金属包石棉垫片corrugated metal double jacketed asbestos filled gasket双夹套垫片double jacketed gasket金属包石棉平垫片flat metal jacketed asbestos filled gasket整体金属齿形垫片solid metal serrated gasket槽形金属垫片grooved metal gasket.贰环形连接金属垫片ring joint metal gasket八角环形垫片octagonal ring gasket椭圆环形垫片oval ring gasket透镜式垫片lens gasket非金属垫片non-metallic gasket垫片材质分类：垫圈washer 垫在连接件与螺母之间的零件, 一般为扁平形的金属环。

压力管道设计常用管件标准及区别茌平县锦程无缝钢管有限公司更新日期:2008-11-26 16:26:21 点击:266824.压力管道设计常用管法兰标准有下列四类：1.国家标准1）《钢制管法兰》GB/T9112～9124国家标准是参照《钢法兰》ISO/DIS7005-Ⅰ编制而成。

其公称直径范围、法兰结构及密封面形式等与ISO标准基本相同。

标准的构成形式为一种法兰型式、一种密封面型式和一种连接型式构成一个标准。

标准中有两个公称压力系列：0.25，0.6，1.0，1.6，2.5，4.0，6.3，10.0，16.0Mpa；2.0，5.0，11.0，15.0，26.0，42.0Mpa。

公称直径范围因公称压力不同而异：PN=0.25Mpa,DN=3000mm；max=3000mm。

PN=42.0Mpa,DNmax法兰结构型式：有整体、螺纹、对焊、带颈平焊、带颈承插焊、板式、对焊环松套板式、对焊环松套带颈、平焊环松套板式、板式翻边松套、法兰盖等。

2）《大直径碳钢管法兰》GB/T13402-92基本上是等效采用《大直径碳钢管法兰》API605。

公称压力PN为2.0、5.0、6.3、15Mpa。

公称直径范围为DN650～1500mm。

法兰结构有对焊式和整体式两种，密封面为凸面。

2.中国石油化工集团公司标准《石油化工钢制管法兰》SH/T3406-96SH/T3406-1996是根据石油化工生产的特点，参照美国国家标准《钢制管法兰及法兰管件》ASME B16.5及美国石油协会标准《大直径碳钢法兰》API605编制而成。

标准属于美洲体系。

公称压力范围PN=1.0、2.0、5.0、6.8、10.0、15.0、25.0、42.0Mpa。

公称直径范围为DN15～1500mm。

DN≤600mm的法兰型式有对焊平焊承插焊松套螺纹等五种。

DN≥650mm的法兰仅有对焊法兰。

密封面型式，DN≤600mm时有凸台面、榫槽面、环槽面、凹凸面和全平面等五种。

目录1 目的 (2)2 范围 (2)3 职责 (2)4 本规定引用标准 (2)5 管道级别 (6)6 管道设计条件 (7)7 管道设计基准 (11)8 管道器材选用 (14)9 管道组成件的选用 (30)10 附加说明 (41)1 目的为了贯彻国家质量监督检验检疫总局《压力容器压力管道设计单位资格许可与管理规则》、劳动部颁发的《压力管道安全管理与监察规定》及中国石油化工集团公司《压力容器压力管道设计单位资格许可与管理规则实施细则》，加强石油化工工艺装置及公用物料系统中金属压力管道材料设计的规范和管理，确保石油化工工艺装置及公用物料系统中金属压力管道材料的设计质量,特制订本制度。

2 范围本规定适用于石油化工工艺装置及公用物料系统中，金属管道设计基础条件的确定和设计压力不大于35。

OMPa，设计温度不超过材料允许使用温度范围的石油化工压力管道组成件的材料选用.本规定不适用于有色金属管道,3 职责本规定由镇海石化工程有限责任公司设计部负责实施.4 本规定引用标准《钢制压力容器》GB 150《优质碳素结构钢》GB／T 699《碳素结构钢》GB 700《不锈钢棒》GB 1220《耐热钢棒》GB 1221《低合金高强度结构钢》GB／T I591《合金结构钢技术条件》GB 3077《输送流体用无缝钢管》GB／T 8163《低中压锅炉用无缝钢管》GB 3087《高压锅炉用无缝钢管》GB 5310《石油裂化用无缝钢管》GB 9948《化肥设备用高压无缝钢管》GB 6479《流体输送用不锈钢无缝钢管》GB／T 14976《流体输送用不锈钢焊接钢管》GB 12771《低压流体输送用镀锌焊接钢管》GB／T 3091《低压流体输送用焊接钢管》GB／T 3092《石油天然气工业输送钢管交货技术条件第1部分：A级钢管》GB／T 9711.1 《无缝钢管尺寸、外形、重量及允许偏差》GB／T 17395《不锈钢晶间腐蚀试验方法》GB／T 4334。

(2) 石油化工行业标准1) SH 3401 – 96《管法兰用石棉橡胶板垫片》a、凸台面管法兰用垫片PN=1.0MPa，DN=650 ～1500mm；PN=2.0，5.0MPa，DN=15～1500mm；DN≤600mm，T=3.0或1.5mm；DN=650～1500mm，T=3.0mm。

b、PN2.0MPa全平面管法兰用垫片:DN=15～600mm，T=3.0mm。

c、PN≥5.0MPa凹凸面管法兰用垫片:DN=15～600mm，T=3.0或1.5mm。

d、PN≥5.0MPa榫槽面管法兰用垫片:DN=15～600mm，T=3.0或1.5mm。

2）SH 3402－96《管法兰用聚四氟乙烯包覆垫片》a、剖切型包覆垫片:PN=2.0，5.0MPa，DN=15～350mm。

b、折包型包覆垫片:PN=2.0，5.0MPa，DN=200～600mm；垫片总厚度均为3mm。

3）SH 3403－96《管法兰用金属环垫》PN=2.0，5.0，6.8，10.0，15.0，25.0，42.0MPa；DN=15～600mm；金属环垫型式：椭圆形、八角形；环号：R11～R79材料：10，0Cr13，0Cr18Ni9，0Cr18Ni10Ti，0Cr17Ni12Mo2，00Cr19Ni10，00Cr17Ni14Mo2。

4）SH 3407－96《管法兰用缠绕式垫片》a、基本型:PN=5.0～25.0MPa，DN=15～600，T=4.5mmb、带内环型:PN=5.0～25.0MPa，DN=15～600mm，T/T1=4.5/3.0mm；c、带外环型:PN=2.0～25.0MPa，DN=15～600mm，T/T1=4.5/3.0mm；PN=1.0～5.0MPa，DN=650～1500mm，T/T1=4.5/3.0mm。

d、带内外环型:PN=2.0～25.0MPa，DN=15～600mm，T/T1=4.5/3.0mm；PN=1.0～5.0MPa，DN=650～1500mm，T/T1=4.5/3.0mm。

国内常用的管道标准体系国内常用的管道标准体系1石化行业应用标准体系2化工行业应用标准体系3机械行业应用标准体系4国家应用标准体系目前，国内的压力管道及其元件的应用标准很多,又均不完整。

以管法兰标准为例,常用的标准就有国家标准(GB)、机械行业标准(JB)、石化行业标准(SH)和化工行业标准(HG)等。

这些标准各有各自的温度-压力表、密封面尺寸和接管尺寸,相互之间互换性差,有些甚至不能配套使用。

为了能很好地应用这些标准，介绍一下目前国内常用的压力管道应用标准体系。

1石化行业应用标准体系◆管子尺寸系列标准(SH3405)基本属于“大外径系列”SH3405等效采用了ISO4200标准，故当DN≤1100mm时,它能与ANSI B36.l/36.19标准配套使用。

◆法兰标准(SH3406)：属于"美式法兰"公称压力：PN1.0、PN2.0(CL150)、PN5.0(CL300)、PN6.8(CL400)、PN10.0(CL600), PN15.0(CL900)、PN25.0(CL1500)、PN42.0(CL2500) 8个等级公称直径：DN15~DN1500mm法兰密封面：当DN≤600时，凸台面、凹凸面、全平面、榫槽面、环槽面5种DN≥650时，凸台面 1种法兰型式：当DN≤600时，平焊、对焊、承插焊、螺纹连接、松套 5种DN≥650时对焊 1种※SH3406等效采用了ANSI B16.5和API605标准,。

SH3406在结构尺寸和密封面型式上与ANSI B16.5/API605有着很好的互换性，它能与ANSI、API、MSS等标准的管道元件配套使用。

但因为SH3406采用了我国材料标准而不是美国材料标准(ASTM),故二者的温度-压力表有少许偏差,故在考虑二者互换时,应注意并核对它们的温度-压力对应允许值。

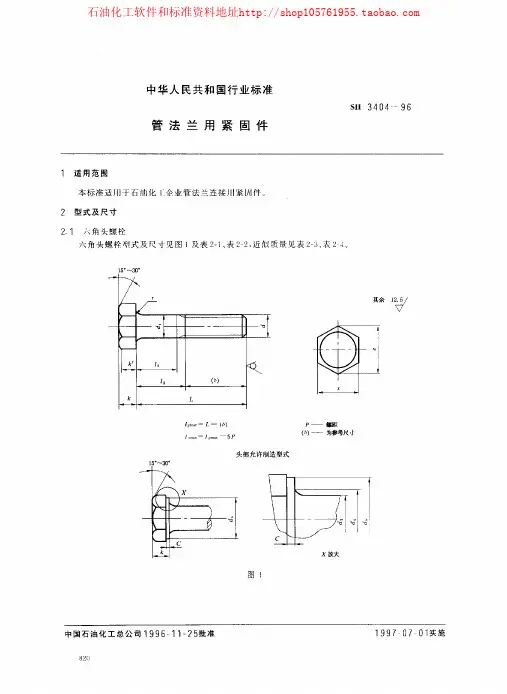

◆石化行业应用标准体系中的常用标准SH3401 管法兰用石棉橡胶板垫片SH3402 管法兰用聚四氟乙烯包覆垫片SH3403 管法兰用金属环垫片SH3404 管法兰用紧固件SH3405 石油化工企业钢管尺寸系列SH3406 石油化工钢制管法兰SH3407 管法兰用缠绕式垫片SH3408 钢制对焊无缝管件SH3409 钢板制对焊管件SH3410 锻钢制承插焊管件石化行业应用标准体系属于一个比较完整的应用标准体系。

管路法兰用石棉橡胶垫片标准中华人民共和国机械行业标准JB/T87-94管路法兰用石棉橡胶垫片代替JB87-591主题内容与适用范围本标准规定了钢制管法兰用石棉橡胶垫片的型式、尺寸和技术要求。

本校规适用于JB/T79-86中规定的公称压力PN为0.25~6.3MPA、密封面型式为凸面、凹凸面、榫槽面的钢制管法兰用石棉橡胶垫片。

2引用标准GB539 耐油石棉橡胶板GB/T1804 一般公差线性尺寸的未注公差GB3985 石棉橡胶板GB9129 钢制管法兰用石棉橡胶垫片技术条件3垫片的型式和尺寸3.1凸面管法兰用石棉橡胶垫片的型式和尺寸按图1（略）及表1的规定。

表1 mm3.2凹凸面管法兰用石棉橡胶垫片的型式和尺痛惜按图2（略）及表2的规定。

表3 mm3.3榫槽面管法兰用石棉橡胶垫片的型式和尺寸按图3（略）及表3的规定。

表3 mm4技术要求4.1垫片材料应采用GB3985和GB539中规定的板材。

其适用温度与压力范围应符合相应标准的规定。

其物理性能指标、应力松弛率和密封泄漏率应符合，4.2凸面管法兰用石棉橡胶垫片内径及外径的尺寸极限偏差均按GB/T1804中的C级（粗糙级）。

4.3凹凸面和榫槽面管法兰用石棉橡胶垫片尺寸的极限偏差按表4的规定。

表4 mm4.4垫片厚度的极限偏差为±0.20mm,同一垫片的厚度差应不大于0.20mm.4.5垫片表面应平整、无翘曲变形，不允许有疙瘩、裂缝、气泡、外表杂质及其他可能使用的缺陷。

边缘切割应整齐。

5标记示例公称通径100mm,公称压力2.5MPA的凸面型管法兰用在棉橡胶垫片：凸面用石棉橡胶垫片 100-25 JB/T87-94附加说明：本标准由机械工业部机械标准化研究所提出。

本标准由机械工业部机械标准化研究所、北京华光密封件厂起草。

中国长江动力公司（集团）武汉汽轮发电机厂Q/CCF J1503～1504-2004 石棉橡胶垫片2004-08-28发布2004-09-30实施武汉汽轮发电机厂发布前言为了与企业标准Q/CCF J1502-2003《钢制管法兰》配套，满足设计、经营的需要，特在GB/T9129-2003《管法兰用非金属平垫片技术条件》和GB/T9126-2003《管法兰用非金属平垫片尺寸》的基础上，结合我厂具体情况编制了本标准。

本标准对石棉橡胶垫片的材料、垫片的型式、规格及标注示例等要求都作了明确的规定。

本标准自实施之日起，代替Q/CCF J1501.50-91、Q/CCF J1501.53-91、Q/CCF J1501.56-91。

本标准由情报信息中心提出并归口。

本标准由情报信息中心负责起草。

石棉橡胶垫片技术条件Q/CCF J1503-20041 范围本标准规定了钢制管法兰用石棉橡胶垫片的材料、尺寸偏差及外观等技术要求。

本标准适用于Q/CCF J1502中规定的温度为450℃，压力不大于6MPa的钢制管法兰用石棉橡胶垫片。

2 规范性引用文件GB/T 3985 石棉橡胶板GB/T 9129 管法兰用非金属平垫片技术条件3 技术要求3.1 垫片的材料选用GB/T3985中的板材，牌号为XB450。

其性能等方面的要求按GB/T3985执行。

3.2 石棉橡胶板的进厂按GB/T3985标准验收。

3.3 石棉橡胶板的切割应整齐，表面应平整，不允许有气泡、夹渣等及其他可能影响使用的缺陷。

3.4 垫片不允许拼接。

3.5 突面管法兰用垫片尺寸的极限偏差应符合表1的规定。

凹凸面管法兰用垫片尺寸的极限偏差应符合表2的规定。

石棉橡胶垫片Q/CCF J1504-20041 范围本标准规定了钢制管法兰用石棉橡胶垫片的型式和尺寸。

本标准适用于Q/CCF J1502中规定的公称压力PN0.25MPa~PN4.0MPa的突面、凹凸面管法兰用石棉橡胶垫片。

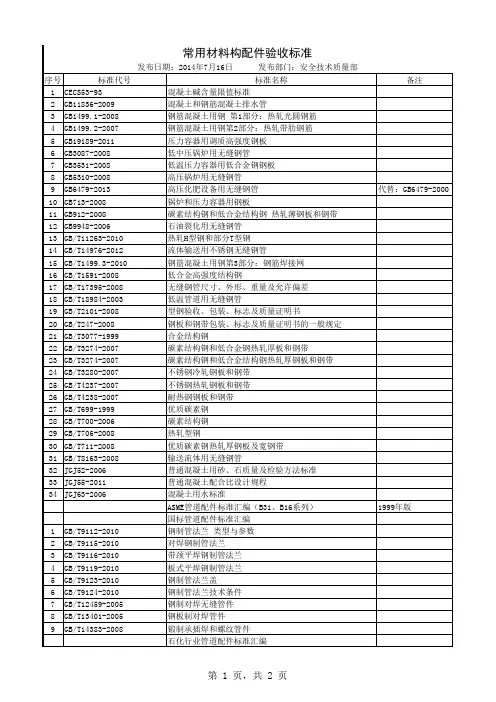

一、垫片标准GB/T 4622.1—2003缠绕式垫片分类GB/T 4622.2—2003 缠绕式垫片管法兰用垫片尺寸GB/T 4622.3—1993缠绕式垫片技术条件GB/T 9126—2003 管法兰用非金属平垫片尺寸GB/T 9128—2003 钢制管法兰用金属环垫尺寸GB/T 9129—2003 管法兰用非金属平垫片技术条件GB/T 9130—1988钢制管法兰连接用金属环垫技术条件GB/T 13403—1992大直径碳钢管法兰用垫片GB/T 13404—1992管法兰用聚四氟乙烯包复垫片GB/T 14180—1993缠绕式垫片试验方法GB/T 15601—1995 管法兰用金属包覆垫片GB/T 19066.1—2003柔性石墨金属波齿复合垫片分类GB/T 19066.2—2003 柔性石墨金属波齿复合垫片管法兰用垫片尺寸GB/T 19066.3—2003柔性石墨金属波齿复合垫片技术条件GB/T 19675.1—2005 管法兰用金属冲齿板柔性石墨复合垫片尺寸GB/T 19675.2—2005 管法兰用金属冲齿板柔性石墨复合垫片技术条件JB/T 87—1994 管路法兰用石棉橡胶垫片JB/T 88—1994 管路法兰用金属齿形垫片JB/T 89—1994管路法兰用金属环垫JB/T 90—1994管路法兰用缠绕式垫片JB/T 6628—1993柔性石墨复合增强(板)垫JB/T 8559—1997金属包垫片JB/T 4718—1992 管壳式换热器用金属包垫片JB/T 4719—1992 管壳式换热器用缠绕垫片JB/T 4720—1992管壳式换热器用非金属垫片HG 20606—1997钢制管法兰用非金属平垫片(欧洲体系)HG 20607—1997 钢制管法兰用聚四氟乙烯包覆垫片(欧洲体系) HG 20608—1997钢制管法兰用柔性石墨复合垫片(欧洲体系) HG 20609—1997钢制管法兰用金属包覆垫片(欧洲体系)HG 20610—1997钢制管法兰用缠绕式垫式(欧洲体系)HG 2061l—1997钢制管法兰用齿形组合垫(欧洲体系)HG 20612—1997钢制管法兰用金属环垫(欧洲体系)HG 20627—1997 钢制管法兰用非金属平垫片(美洲体系)HG 20628—1997 钢制管法兰用聚四氟乙烯包覆垫片(美洲体系) HG 20629—1997 钢制管法兰用柔性石墨复合垫片(美洲体系) HG 20630—1997 钢制管法兰用金属包覆垫片(美洲体系)HG 20631—1997钢制管法兰用缠绕式垫片(美洲体系)HG 20632—1997钢制管法兰用齿形组合垫(美洲体系)HG 20633—1997钢制管法兰用金属环垫(美洲体系)SH 3401—1996 管法兰用石棉橡胶板垫片SH 3402—1996管法兰用聚四氟乙烯包覆垫片SH 3403—1996管法兰用金属环垫SH 3407—1996 管法兰用缠绕式垫片二、相关标准GB/T 12385—1990管法兰用垫片密封性能试验方法GB/T 12621—1990管法兰垫片应力松弛试验方法GB/T 12622—1990管法兰垫片压缩率及回弹率试验方法GB/T 539—1995耐油石棉橡胶板GB/T 540—1999耐油石棉橡胶板试验方法GB/T 541—1996石棉橡胶板试验方法GB/T 3985—1995石棉橡胶板JB/T 7758.2—1995柔性石墨板技术条件JB/T 9141.1—1999 柔性石墨板材密度测试方法JB/T 9141.2—1999 柔性石墨板材拉伸强度测试方法JB/T 9141.3—1999柔性石墨板材压缩强度测试方法JB/T 9141.4—1999 柔性石墨板材压缩率、回弹率测试方法JB/T 914].5—1999柔性石墨板材灰分测定方法JB/T 9141.6—1999 柔性石墨板材固定碳含量测定方法JB/T 9141.7—1999 柔性石墨板材热失重测定方法JB/T 9141.8—1999柔性石墨板材滑动摩擦系数测试方法JB/T 9141.9—1999柔性石墨板材取样方法JB/T 8558—1997 石棉/聚四氟乙烯混编填料JB/T 8560—1997碳化纤维/聚四氟乙烯混编填料JB/T 9142—1999 阀门用缓蚀石棉填料技术条件JB/T 9143—1999 缓蚀石棉填料腐蚀试验方法。

国内石棉橡胶垫片及板材标准状况：
GB/T 15520-1995|石棉橡胶板蒸汽密封性能试验方法
GB/T 540-1999|耐油石棉橡胶板试验方法
GB/T 541-1996|石棉橡胶板试验方法
GB/T 542-1983|石棉橡胶板柔软性试验方法
GB/T 9126.3-1988|凹凸面型钢制管法兰用石棉橡胶垫片
GB/T 9126.1-1988|平面型钢制管法兰用石棉橡胶垫片
GB/T 9126.4-1988|榫槽面型钢制管法兰用石棉橡胶垫片
GB/T 9126.2-1988|凸面型钢制管法兰用石棉橡胶垫片
GB/T 9129-1988|钢制管法兰用石棉橡胶垫片技术条件
GB/T 4216.9-1984|灰铸铁管法兰用石棉橡胶垫片尺寸
GB/T 12387-1990|凸面型球墨铸铁管法兰用石棉橡胶垫片
GB/T 539-2008|耐油石棉橡胶板
GB/T 540-2008|耐油石棉橡胶板试验方法
GB/T 3985-2008|石棉橡胶板
管路法兰用石棉橡胶垫片JB/T 87-1994|

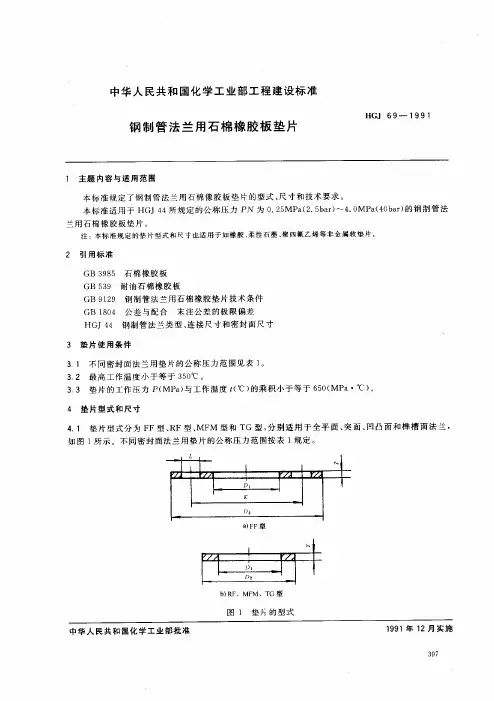

HGJ 69-1991|钢制管法兰用石棉橡胶板垫片
JC/T 555-2010|耐酸石棉橡胶板
QC/T 684-2002|摩托车和轻便摩托车发动机用石棉橡胶垫片技术条件HB 6716-1993|轻型燃气轮机钢制管法兰用耐油石棉橡胶垫片
管法兰用石棉橡胶板垫片SH 3401-1996|。
