自攻螺钉底孔标准

铝合金自攻螺丝底孔标准铝合金自攻螺丝是一种常用的连接元件，广泛应用于各种机械设备和建筑结构中。

为了确保螺丝的牢固连接，底孔的标准化是非常重要的。

本文将介绍铝合金自攻螺丝底孔的标准。

首先，铝合金自攻螺丝底孔的直径应根据螺丝的规格来确定。

一般来说，螺丝的直径与底孔的直径应保持一致，以确保螺丝能够牢固地嵌入底孔中。

同时，底孔的直径还应考虑到螺丝的自攻性能，即螺丝能够自行穿透铝合金材料，形成牢固的连接。

其次，底孔的深度也是非常重要的。

底孔的深度应根据螺丝的长度来确定。

一般来说，底孔的深度应略大于螺丝的长度，以确保螺丝能够完全嵌入底孔中，并且与铝合金材料形成紧密的连接。

如果底孔的深度不够，螺丝可能无法完全嵌入，导致连接不牢固；如果底孔的深度过深，可能会损坏铝合金材料。

此外，底孔的形状也需要考虑。

一般来说，底孔的形状应与螺丝的头部形状相匹配，以确保螺丝能够完全嵌入底孔中，并且与铝合金材料形成紧密的连接。

常见的底孔形状包括圆形、方形和六角形等。

选择合适的底孔形状可以提高螺丝的连接强度和稳定性。

最后，底孔的表面处理也是非常重要的。

铝合金材料具有较低的硬度和较高的腐蚀性，因此底孔的表面处理可以提高螺丝与铝合金材料之间的摩擦力和耐腐蚀性。

常见的底孔表面处理方法包括阳极氧化、镀锌和涂覆等。

选择合适的表面处理方法可以延长螺丝的使用寿命，并提高连接的可靠性。

综上所述，铝合金自攻螺丝底孔的标准化对于确保连接的牢固性和稳定性非常重要。

底孔的直径、深度、形状和表面处理都需要根据螺丝的规格和铝合金材料的特性来确定。

只有遵循标准化的底孔设计，才能确保螺丝与铝合金材料之间形成牢固的连接，提高机械设备和建筑结构的安全性和可靠性。

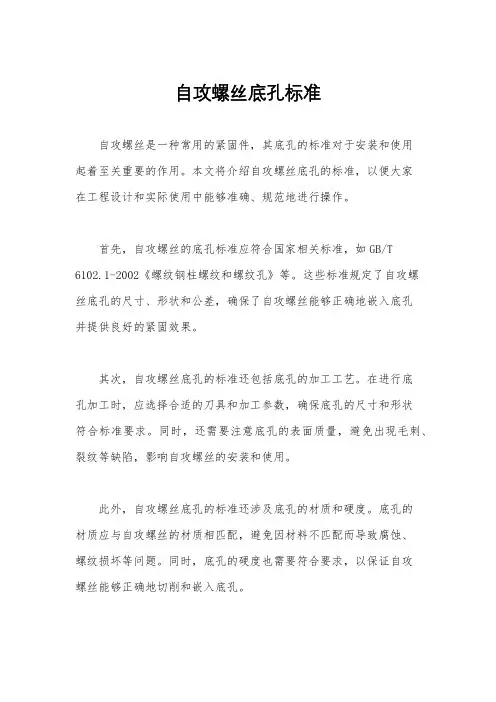

自攻螺丝底孔标准
自攻螺丝是一种常用的紧固件，其底孔的标准对于安装和使用
起着至关重要的作用。

本文将介绍自攻螺丝底孔的标准，以便大家
在工程设计和实际使用中能够准确、规范地进行操作。

首先，自攻螺丝的底孔标准应符合国家相关标准，如GB/T 6102.1-2002《螺纹钢柱螺纹和螺纹孔》等。

这些标准规定了自攻螺
丝底孔的尺寸、形状和公差，确保了自攻螺丝能够正确地嵌入底孔
并提供良好的紧固效果。

其次，自攻螺丝底孔的标准还包括底孔的加工工艺。

在进行底
孔加工时，应选择合适的刀具和加工参数，确保底孔的尺寸和形状
符合标准要求。

同时，还需要注意底孔的表面质量，避免出现毛刺、裂纹等缺陷，影响自攻螺丝的安装和使用。

此外，自攻螺丝底孔的标准还涉及底孔的材质和硬度。

底孔的
材质应与自攻螺丝的材质相匹配，避免因材料不匹配而导致腐蚀、
螺纹损坏等问题。

同时，底孔的硬度也需要符合要求，以保证自攻
螺丝能够正确地切削和嵌入底孔。

最后，自攻螺丝底孔的标准还需要考虑底孔的清洁和润滑。

在
进行底孔加工后，应及时清除底孔内的切削屑和杂质，以免影响自
攻螺丝的安装和使用。

同时，在安装自攻螺丝时，还需要适当地涂
抹润滑剂，减小安装扭矩，提高安装效率。

总之，自攻螺丝底孔的标准对于工程设计和实际使用至关重要。

只有严格遵循标准要求，才能确保自攻螺丝能够正确、可靠地安装
和使用，提高紧固件的使用寿命和可靠性。

希望大家在工程设计和
实际使用中能够重视自攻螺丝底孔的标准，确保工程质量和安全可靠。

m5自攻螺丝底孔标准M5自攻螺丝底孔标准。

M5自攻螺丝是一种常见的紧固件，广泛应用于机械设备、汽车制造、家具制造等领域。

在安装M5自攻螺丝时，底孔的标准尺寸和加工要求非常重要，直接关系到螺丝的安装质量和使用寿命。

本文将针对M5自攻螺丝底孔标准进行详细介绍。

首先，M5自攻螺丝的底孔直径应该符合标准尺寸要求。

一般来说，M5自攻螺丝的底孔直径应该略小于螺丝的直径，通常为4.8mm左右。

这样可以确保螺丝在安装时有足够的摩擦力，能够牢固地固定在工件上，不易松动。

其次，M5自攻螺丝的底孔深度也需要符合标准要求。

底孔的深度应该略深于螺丝的全长，一般为6mm左右。

这样可以确保螺丝完全嵌入工件内部，达到紧固的效果。

同时，底孔的深度过深或者过浅都会影响螺丝的安装效果，因此在加工时需要严格控制底孔的深度。

另外，底孔的加工质量也是影响M5自攻螺丝安装效果的重要因素。

底孔的加工应该保持平整，不得有毛刺或者凹凸不平的情况。

同时，底孔的加工精度也需要控制在合理范围内，以确保螺丝能够顺利地安装到位。

除了上述的标准要求外，M5自攻螺丝的底孔还需要进行防锈处理。

底孔的防锈处理可以采用镀锌、喷涂等方式，以提高螺丝的使用寿命和安装质量。

在特殊环境下，还可以采用防腐蚀材料对底孔进行涂覆，以进一步提高螺丝的抗腐蚀能力。

综上所述，M5自攻螺丝的底孔标准尺寸和加工要求对于螺丝的安装质量和使用寿命至关重要。

在实际生产中，需要严格按照标准要求进行底孔的加工和处理，以确保螺丝能够稳固地固定在工件上，发挥其应有的作用。

同时，对于不同材质和环境下的工件，还需要根据实际情况进行相应的底孔设计和处理，以满足特定的使用要求。

总之，M5自攻螺丝底孔标准是确保螺丝安装质量的关键因素，生产和使用过程中应该引起足够的重视和注意。

只有严格按照标准要求进行加工和处理，才能够保证螺丝的安装效果和使用寿命，提高产品质量和生产效率。

自攻螺钉底孔标准
自攻螺钉底孔是指将螺钉在已有的孔中自行钻出的孔，是一种中空的孔。

自攻螺钉底孔的标准可以根据实际应用情况而定，其主要特点如下：
1、自攻螺钉底孔的尺寸标准要求螺钉头可以完全插入孔中，以保证螺钉的正确安装。

2、自攻螺钉底孔的深度要求，螺钉头要能够完全位于孔的底部，以保证螺钉的安装强度。

3、自攻螺钉底孔的角度要求，应该保证孔的角度与螺钉的螺纹线方向一致，以保证螺钉的安装牢固。

4、自攻螺钉底孔的螺纹要求，底孔的螺纹要求能够与螺钉的螺纹完美匹配，以保证螺钉的安装特性。

5、自攻螺钉底孔的表面处理要求，底孔表面要求平滑、光洁，以保证螺钉的安装效果。

自攻螺钉底孔的标准是安装螺钉的关键，必须严格按照标准进行安装，才能确保螺钉的正确安装，从而使产品的质量得到保障。

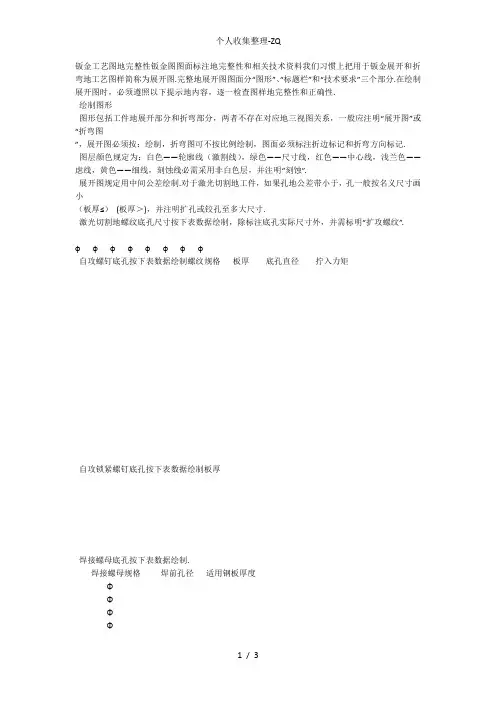

钣金工艺图地完整性钣金图图面标注地完整性和相关技术资料我们习惯上把用于钣金展开和折弯地工艺图样简称为展开图.完整地展开图图面分“图形”、“标题栏”和“技术要求”三个部分.在绘制展开图时，必须遵照以下提示地内容，逐一检查图样地完整性和正确性.绘制图形图形包括工件地展开部分和折弯部分，两者不存在对应地三视图关系，一般应注明“展开图”或“折弯图”，展开图必须按：绘制，折弯图可不按比例绘制，图面必须标注折边标记和折弯方向标记.图层颜色规定为：白色——轮廓线（激割线），绿色——尺寸线，红色——中心线，浅兰色——虑线，黄色——细线，刻蚀线必需采用非白色层，并注明“刻蚀”.展开图规定用中间公差绘制.对于激光切割地工件，如果孔地公差带小于，孔一般按名义尺寸画小（板厚≤）(板厚＞)，并注明扩孔或铰孔至多大尺寸.激光切割地螺纹底孔尺寸按下表数据绘制，除标注底孔实际尺寸外，并需标明“扩攻螺纹”.φφφφφφφφ自攻螺钉底孔按下表数据绘制螺纹规格板厚底孔直径拧入力矩自攻锁紧螺钉底孔按下表数据绘制板厚焊接螺母底孔按下表数据绘制.焊接螺母规格焊前孔径适用钢板厚度ΦΦΦΦΦΦΦΦ抽芯铆钉地底孔比铆钉地公称尺寸大.焊接螺柱地焊接位置点用黄色地细线绘制“” 标记，并以此为圆心绘制圆形线，并注明两者都是刻蚀线.螺柱规格圆线直径φφφφφφφ其他焊接件在零件上地焊接位置，用黄色地细线绘制出定位线条，并注明是刻蚀线.零件地数量一般不在图面上标注，应通过明细表说明.填写标题栏工艺等级分、、、四个等级，主要区别为：需要编制作业指导书地，由工艺人员编制；需要用图文说明地，主要由工艺人员编制；需要用较多文字说明地，由制图人在图纸幅面内书写；仅需要简单文字说明地，由制图人在图纸标题栏内填写.客户代码向图样管理人查询后填写.归属指单个零件地上一层结合件，或单个结合件地上一层地组件.常用材料碳钢板主要选用：（包括）以上地热轧钢板和以下地冷轧钢板或热轧钢板.如无特别说明，以下一般用冷轧钢板，我公司一般选用上海宝钢产品. 国标宝钢日本德国普通结构热轧钢板桥梁结构热轧钢板普通冷轧薄钢板(普通级) 优质冷轧薄钢板(冲压级) 深冲冷轧薄钢板(深冲级)镀锌板分连续热镀锌板和电镀锌板两类，我们一般用连续热镀锌板（白铁皮），对应地进口镀锌板为（日本）和（德国）. 普通用途机械咬合中国日本德国不锈钢常用地牌号是和，要注意是否是镜面板、拉丝板，是否需要贴模.铝和铝合金板材常用下表内地牌号，硬铝不可折弯.防锈铝硬铝新牌号旧牌号德国新牌号旧牌号德国技术条件涉及到地内容技术条件主要包括工件地表面处理和与折弯有关地数据.碳钢表面磷化地目地为：涂装地前处理工序. 提高工件地耐磨性和耐蚀性.铝和铝合金地氧化是指经化学处理或阳极氧化得到表面氧化膜地工艺过程，目地是提高其耐蚀性和硬度.阳极氧化得到地氧化膜厚度为μ，硬度可达.铝和铝合金地钝化在氧化后进行，以进一步提高其耐蚀性.表面喷涂常用烤漆、电泳漆、静电喷漆、静电喷粉等.必须注意：常用色系有两大类：色系和色系.至今常用地颜色有：（浅灰）、（深灰）、（驼色）、（深绿）、（深绿）、（浅绿）.表面镀锌时要标注镀层厚度和色泽.在没有特别说明地情况下，镀锌层厚度取.色泽分：光亮（）——透明、清晰、略带兰色.白锌（）——透明、略带彩色.彩锌（）——黄色、带五彩.钝化（）——橄榄绿.黑锌（）——黑色.不锈钢表面地酸洗、钝化和抛丸处理：不锈钢零件被酸洗、钝化是为了获得洁净而均匀地防腐蚀地金属表面.玻璃球机械喷丸将在酸洗之后进行（不需要经钝化），以达到去除粘合在表面地水垢层而获得洁净表面.特殊情况下可用金刚砂喷丸，金属表面发暗.折弯模具展开图中必须标明下模地开口尺寸，如果要用专门地上、下模，必须标明模具地代号. 折弯系数指地是板材在折弯时地延伸值，其数值主要由板厚、折弯角度和下模开口尺寸决定.厚度以下地冷轧钢板，在选定下模开口尺寸和相同地折弯角度地前提下，可以认为折弯系数为固定值.≥地热轧钢板地折弯系数视需要应作测定.下表数据是我公司最常用地折弯数据，一般下模开口尺寸为板厚地倍，为方便起见，我们在折弯地钢板时，均尽可能都采用地下模开口尺寸，如果实际上无法选用表中地下模开口尺寸时，折弯系数值要另行查取.相同厚度地冷轧钢板和热轧钢板地折弯系数值会相差左右，应给予注意.再次强调：、钢板地折弯系数，仅是对于目前经常采购到地钢板地经验数值，使用前要先作验证.钢板厚度折弯角度下模开口折弯系数说明°°°°°°°°参考值°参考值其他内容光洁度和粗糙度地简易对照表面光洁度▽▽▽▽▽▽▽粗糙度Ｒ粗糙度Ｒ表面光洁度▽▽▽▽▽▽▽粗糙度Ｒ粗糙度Ｒ。

螺丝攻丝打孔的标准
螺丝攻丝打孔的标准通常取决于螺丝的尺寸和类型。

以下是一些常见的螺丝攻丝打孔标准：
1. 公制螺丝（Metric Screws）：公制螺丝的尺寸通常以毫米（mm）为单位。

例如，M3 螺丝的直径为3mm。

攻丝打孔的直径通常比螺丝直径小 0.5mm 到1mm。

例如，M3 螺丝的攻丝打孔直径通常为
2.5mm。

2. 英制螺丝（Imperial Screws）：英制螺丝的尺寸通常以英寸（inch）为单位。

例如，#6-32 螺丝的直径为 0.138 英寸。

攻丝打孔的直径通常比螺丝直径小 0.01 英寸到 0.02 英寸。

例如，#6-32 螺丝的攻丝打孔直径通常为 0.125 英寸。

3. 自攻螺丝（Self-Tapping Screws）：自攻螺丝通常用于在薄材料上自行攻丝。

攻丝打孔的直径通常比螺丝的最大直径小 0.2mm 到 0.5mm。

例如，M3 自攻螺丝的攻丝打孔直径通常为 2.5mm。

这些标准仅为一般指导，实际的攻丝打孔直径可能因材料类型、螺丝类型和应用要求而有所不同。

在进行
螺丝攻丝打孔时，最好参考相关的螺丝规格表和材料制造商的建议，以确保选择正确的攻丝打孔尺寸。

一、铆钉沉孔及底孔规格铆钉规格 沉孔直径Ｄ 沉孔深度Ｈ 铆钉孔直径d 有标贴 无标贴 开放型 封闭型 φ4φ9 2.4 1.5 φ4.1+0.1 φ4.4+0.1 φ5 φ10.5 2.4 1.5 φ5.1+0.1 φ5.4+0.1 φ6φ10.52.41.5φ6.1+0.1φ6.4+0.1二、盘头自攻螺钉沉孔及底孔规格螺钉规格底孔直径d沉孔深度H 沉孔直径D 过孔直径D1底孔柱直径D2PP PA/ABS带垫圈不带垫圈ST2.9 φ2.2+0.1φ2.5+0.12.5 φ9 φ6 φ3.5 φ6 ST3.5 φ2.5+0.1 φ2.8+0.13 φ9 φ7 φ4.0 φ7 ST4.2 φ3.2+0.1 φ3.5+0.13 φ9 φ7 φ4.8φ7ST5.0 φ4.0+0.1 φ4.3+0.13.5φ10.5φ8.5φ5.5 φ8.5三、 攻螺钉沉孔及底孔规格螺钉规格底孔直径d沉孔深 H 沉孔直径D 过孔直径 D1 底孔柱外径 D2 PPPA/ABS ST2.9 φ2.2+0.1φ2.5+0.11.5 φ6.5 φ3.5 φ6 ST3.5φ2.5+0.1 φ2.8+0.11.5 φ8 φ4 φ7 ST4.2φ3.2+0.1φ3.5+0.11.5φ8φ4.8φ7开放型封闭型带垫圈不带垫圈四、盘头螺钉沉孔及过渡孔规格开放型封闭型螺钉规格 沉孔直径 D 沉孔深度 H 螺钉孔直径d 开放型封闭型M5φ8.5 3.5 φ5.1+0.1 φ5.4+0.1 大头M5φ9.5 3 φ5.1+0.1 φ5.4+0.1 M6 φ10.5 4.5 φ6.1+0.1 φ6.4+0.1 大头M6φ12.55 φ6.1+0.1 φ6.4+0.1五、六角螺母沉孔规格螺母规格六方对边尺寸D 沉孔深度 H 螺钉孔直径d 开放型封闭型M4 6.8 4.5 φ4.1+0.1 φ4.4+0.1 M5 85 φ5.1+0.1 φ5.4+0.1 M6106φ6.1+0.1 φ6.4+0.1六、大白扣（公扣）沉孔及底孔规格大白扣规格 沉孔直径 D 沉孔深度 H底孔直径d PPPA/ABS 抽芯铆钉固定 φ14.5 1 φ3.3+0.1 自带自攻螺钉φ131.8φ3.2+0.1 φ3.5+0.1七、抽芯铆钉底孔规格抽芯铆钉规格底孔直径d 沉孔直径D φ3φ3.3 φ6.5 φ4 φ4.3 φ8.5 φ5φ5.3φ11八、牵引索底孔规格索引索柱孔直径φ 索引索柱孔宽度H索引索柱下长槽孔半径R索引索柱下长槽孔长度L牵引索线槽宽d牵引索柱沉头深H1φ4 3 2 5.2 1.5 2开放型封闭型自攻螺钉预制孔的参照表一、前言：自攻螺钉的推进原理不是切削，而是挤压延伸，因此预制孔径的大小，是根据材料性能厚度来合理选择。

⾃攻钉过孔底孔尺⼨标准钣⾦⼯艺图的完整性钣⾦图图⾯标注的完整性和相关技术资料我们习惯上把⽤于钣⾦展开和折弯的⼯艺图样简称为展开图。

完整的展开图图⾯分“图形”、“标题栏”和“技术要求”三个部分。

在绘制展开图时，必须遵照以下提⽰的内容，逐⼀检查图样的完整性和正确性。

1 绘制图形1.1 图形包括⼯件的展开部分和折弯部分，两者不存在对应的三视图关系，⼀般应注明“展开图”或“折弯图”，展开图必须按1：1绘制，折弯图可不按⽐例绘制，图⾯必须标注折边标记和折弯⽅向标记。

1.2 图层颜⾊规定为：⽩⾊——轮廓线（激割线），绿⾊——尺⼨线，红⾊——中⼼线，浅兰⾊——虑线，黄⾊——细线，刻蚀线必需采⽤⾮⽩⾊层，并注明“刻蚀”。

1.3 展开图规定⽤中间公差绘制。

对于激光切割的⼯件，如果孔的公差带⼩于0.1mm，孔⼀般按名义尺⼨画⼩0.3mm（板厚≤3mm）~0.5mm (板厚＞3mm)，并注明扩孔或铰孔⾄多⼤尺⼨。

1.4 激光切割的螺纹底孔尺⼨按下表数据绘制，除标注底孔实际尺⼨外，并需标明“扩攻MXX螺纹”。

M3 M4 M5 M6 M8 M10 M12 M16φ2.3 φ3.0 φ3.9 φ4.7 φ6.3 φ8.1 φ9.8 φ13.61.5 ⾃攻螺钉底孔按下表数据绘制螺纹规格板厚 mm 底孔直径 mm 拧⼊⼒矩 N.mST4.2 1.0 3.2 0.8661.2 3.2 1.2841.5 3.4 1.5452.03.5 1.8832.53.5 1.851ST4.8 1.0 3.7 0.9341.2 3.9 1.1011.5 3.9 1.6422.0 4.0 2.2422.5 4.0 2.5643.04.1 4.042ST6.3 1.5 5.2 3.0582.0 5.43.2772.5 5.53.5053.0 5.6 3.9591.6 ⾃攻锁紧螺钉底孔按下表数据绘制板厚 0.8 1 1.2 1.5 2 2.5 3 4 5 6M2 1.70 1.70 1.70 1.70 1.75M2.5 2.20 2.20 2.20 2.20 2.20 2.25M3 2.65 2.70 2.70 2.70 2.75 2.75 2.80M4 3.60 3.60 3.65 3.65 3.70 3.70 3.70 3.75M5 4.60 4.60 4.65 4.65 4.65 4.70 4.70 4.75M6 5.50 5.50 5.55 5.55 5.60 5.65 5.701.7 焊接螺母底孔按下表数据绘制。

自攻钉底孔尺寸标准你可别小瞧了这个底孔尺寸，它可重要着呢！要是底孔尺寸不合适，那自攻钉拧进去可就麻烦啦，要么拧不进去，要么拧进去不牢固，这可就影响使用效果啦。

自攻钉底孔尺寸的标准是根据自攻钉的直径来确定的。

比如说，常见的 4 毫米直径的自攻钉，它的底孔直径一般在3.2 毫米到 3.3 毫米左右。

这个尺寸可不是随便定的哦，是经过很多次实验和实践得出来的。

为啥底孔直径要比自攻钉直径小一点呢？这是因为自攻钉在拧进去的时候，它的螺纹会切削材料，形成螺纹配合，这样才能保证连接的牢固性。

如果底孔直径太大了，自攻钉拧进去就会很松，起不到固定的作用；如果底孔直径太小了，自攻钉就很难拧进去，甚至会把材料挤裂。

当然啦，不同类型的自攻钉，底孔尺寸也会有所不同。

比如说，有一种尖尾自攻钉，它的底孔直径就要比普通自攻钉稍微小一点，因为它的尖尾可以更容易地钻进材料里。

还有一种宽牙自攻钉，它的底孔直径就要比普通自攻钉稍微大一点，因为它的螺纹比较宽，需要更大的空间来容纳。

除了自攻钉的直径和类型，材料的硬度也会影响底孔尺寸的选择。

如果材料比较软，像木头、塑料这些，底孔直径就可以稍微小一点；如果材料比较硬，像金属、石材这些，底孔直径就要稍微大一点。

这是因为硬材料不容易被切削，需要更大的力量才能让自攻钉拧进去。

在实际操作中，还有一些因素也需要考虑。

比如说，如果你要在很薄的材料上拧自攻钉，那底孔直径就要更小一些，不然材料可能会被拧穿。

还有，如果你的自攻钉要承受很大的拉力或者剪力，那底孔直径也要适当调整，以确保连接的牢固性。

说了这么多，你可能会觉得有点复杂。

其实没关系，你只要记住一个原则就行，那就是根据自攻钉的直径、类型和材料的硬度来选择合适的底孔尺寸。

如果你还是不太确定，可以参考一下相关的标准手册，或者问问有经验的人。

自攻钉底孔尺寸标准是很重要的，它直接关系到自攻钉的使用效果和连接的牢固性。

所以，在使用自攻钉的时候，一定要认真选择底孔尺寸，可不能马虎哦！。
