高中物理人教版选修3选修3-2第四章第7节涡流、电磁阻尼和电磁驱动(II)卷

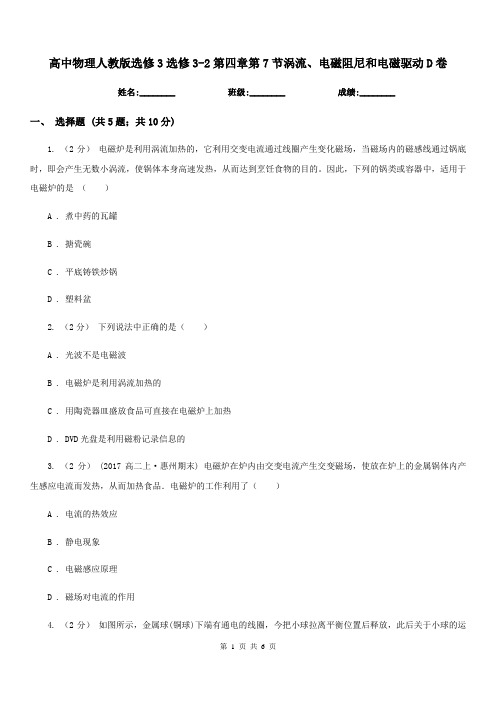

高中物理人教版选修3选修3-2第四章第7节涡流、电磁阻尼和电磁驱动D卷姓名:________ 班级:________ 成绩:________一、选择题 (共5题；共10分)1. （2分）电磁炉是利用涡流加热的，它利用交变电流通过线圈产生变化磁场，当磁场内的磁感线通过锅底时，即会产生无数小涡流，使锅体本身高速发热，从而达到烹饪食物的目的。

因此，下列的锅类或容器中，适用于电磁炉的是（）A . 煮中药的瓦罐B . 搪瓷碗C . 平底铸铁炒锅D . 塑料盆2. （2分）下列说法中正确的是（）A . 光波不是电磁波B . 电磁炉是利用涡流加热的C . 用陶瓷器皿盛放食品可直接在电磁炉上加热D . DVD光盘是利用磁粉记录信息的3. （2分） (2017高二上·惠州期末) 电磁炉在炉内由交变电流产生交变磁场，使放在炉上的金属锅体内产生感应电流而发热，从而加热食品．电磁炉的工作利用了（）A . 电流的热效应B . 静电现象C . 电磁感应原理D . 磁场对电流的作用4. （2分）如图所示，金属球(铜球)下端有通电的线圈，今把小球拉离平衡位置后释放，此后关于小球的运动情况是(不计空气阻力)（）A . 做等幅振动B . 做阻尼振动C . 振幅不断增大D . 无法判定5. （2分）弹簧上端固定，下端悬挂一根磁铁，将磁铁抬到某一高度放下，磁铁能上下振动较长时间才停下来，如图甲所示．如果在磁铁下端放一个固定的铁制金属圆环，使磁铁上、下振动穿过它，能使磁铁较快地停下来，如图乙所示．若将铁环换成超导环如图丙所示，可以推测下列叙述正确的是（）A . 放入超导环，磁铁的机械能转化成一部分电能，而电能不会转化为内能，能维持较大电流，从而对磁铁产生更大阻力，故超导环阻尼效果明显B . 放入超导环，电能不能转化为内能，所以，没有机械能与电能的转化，超导环不产生阻尼作用C . 放入铁环，磁铁的机械能转化为电能，然后进一步转化为内能，磁铁的机械能能迅速地转化掉，具有阻尼效果D . 放入铁环，磁铁的机械能转化为热能，损失掉了，能起阻尼作用二、多项选择题 (共3题；共9分)6. （3分）下列应用与涡流有关的是（）A . 家用电磁炉B . 家用微波炉C . 真空冶炼炉D . 探雷器7. （3分）如图所示为真空冶炼炉．炉外有线圈，则真空冶炼炉在工作时，下列说法错误的是（）A . 通过线圈的电流直接流经炉内金属，并使之发热B . 通过线圈的电流是高频交流电C . 炉内金属中会产生感应电流，这种电流叫涡流D . 炉内金属中会产生涡流，涡流产生的热量使金属熔化8. （3分） (2017高二下·珠海期中) 下列说法正确的是（）A . 把金属块放在变化的磁场中可产生涡流B . 在匀强磁场中匀速运动的金属块会产生涡流C . 涡流对于生产和实验，既有有利的一面，也有不利的一面D . 大块金属中无感应电动势产生，直接产生了涡流三、填空题 (共2题；共13分)9. （5分）用来冶炼合金钢的真空________，炉外有________，线圈中通入________电流，炉内的金属中产生________．涡流产生的________使金属熔化并达到很高的温度．10. （8分） (2018高二下·大方期中) 电磁炉是利用高频电流在电磁炉内部线圈中产生磁场，磁化铁质锅底，使之形成无数个小涡流，加快锅底分子运动，锅底自身高速发热达到加热食物的目的，其工作原理如图所示．（1）使用微型电脑控制的电磁炉加热时不产生明火、无烟尘、无废气、清洁、安全、高效节能，是现代家庭中理想的灶具，请写出电磁炉在使用中触及到的物理知识(只写两点)：________和________．（2）在使用电磁炉加热食物时，电磁炉和锅之间的传热方向是：由________传递给________；使用电磁炉加热食物的过程中要消耗________能得到________能．（3）“多宝”牌电磁炉某一款式性能参数如下表所示：根据表中的参数分析，电磁炉与普通的电加热器相比，有哪些优点？________和________(请写出两点)四、计算题 (共1题；共5分)11. （5分）一金属圆环用绝缘细绳悬挂，忽略空气阻力，圆环可做等幅摆动，若在圆环正下方放置一条形磁铁如图所示，圆环将如何运动．参考答案一、选择题 (共5题；共10分)1-1、2-1、3-1、4-1、5-1、二、多项选择题 (共3题；共9分)6-1、7-1、8-1、三、填空题 (共2题；共13分)9-1、10-1、10-2、10-3、四、计算题 (共1题；共5分) 11-1、。

1．(2021年哈师大附中高二检测)下列应用与涡流有关的是()A．家用电磁炉B．家用微波炉C．真空冶炼炉D．探雷器解析:选ACD.家用电磁炉、真空冶炼炉、探雷器都是利用涡流工作，而家用微波炉是利用微波直接作用于食物．图4－7－82．高频感应炉是用来熔化金属对其进行冶炼的，如图4－7－8所示为冶炼金属的高频感应炉的示意图，炉内放入被冶炼的金属，线圈通入高频交变电流，这时被冶炼的金属就能被熔化，这种冶炼方法速度快，温度易控制，并能避免有害杂质混入被炼金属中，因此适于冶炼特种金属．该炉的加热原理是()A．利用线圈中电流产生的焦耳热B．利用线圈中电流产生的磁场C．利用交变电流的交变磁场在炉内金属中产生的涡流D．给线圈通电的同时，给炉内金属也通了电解析:选C.高频感应炉的线圈通入高频交变电流时，产生变化的磁场，变化的磁场就能使金属中产生涡流，利用涡流的热效应加热进行冶炼．故选项C正确．A、B、D错误．图4－7－93.如图4－7－9所示，金属球(铜球)下端有通电的线圈，今把小球拉离平衡位置后释放，此后关于小球的运动情况是(不计空气阻力)()A．做等幅振动B．做阻尼振动C．振幅不断增大D．无法判定解析:选B.小球在通电线圈的磁场中运动，小球中产生涡流，故小球要受到安培力作用阻碍它与线圈的相对运动，做阻尼振动．图4－7－104.老师做了一个物理小实验让学生观察:一轻质横杆两侧各固定一金属环，横杆可绕中心点自由转动，老师拿一条形磁铁插向其中一个小环，后又取出插向另一个小环，如图4－7－10所示，同学们看到的现象是()A．磁铁插向左环，横杆发生转动B．磁铁插向右环，横杆发生转动C．无论磁铁插向左环还是右环，横杆都不发生转动D．无论磁铁插向左环还是右环，横杆都发生转动解析:选B.右环闭合，在此过程中可产生感应电流，环受安培力作用，横杆转动，左环不闭合，无感应电流，无以上现象，选B.图4－7－115．如图4－7－11所示，光滑金属球从高h的曲面滚下，又沿曲面的另一侧上升，设金属球初速度为零，曲面光滑，则()A．若是匀强磁场，球滚上的高度小于hB．若是匀强磁场，球滚上的高度等于hC．若是非匀强磁场，球滚上的高度等于hD．若是非匀强磁场，球滚上的高度小于h解析:选BD.若是匀强磁场，则穿过球的磁通量不发生变化，球中无涡流，机械能没有损失，故球滚上的高度等于h，选项A错B对；若是非匀强磁场，则穿过球的磁通量发生变化，球中有涡流产生，机械能转化为内能，故球滚上的高度小于h，选项C错D对．一、选择题图4－7－121．如图4－7－12所示，在一个绕有线圈的可拆变压器铁芯上分别放一小铁锅水和一玻璃杯水．给线圈通入电流，一段时间后，一个容器中水温升高，则通入的电流与水温升高的是()A．恒定直流、小铁锅B．恒定直流、玻璃杯C．变化的电流、小铁锅D．变化的电流、玻璃杯解析:选C.通入恒定直流时，所产生的磁场不变，不会产生感应电流，通入变化的电流，所产生的磁场发生变化，在空间产生感生电场，铁锅是导体，感生电场在导体内产生涡流，电能转化为内能，使水温升高；涡流是由变化的磁场在导体内产生的，所以玻璃杯中的水不会升温．2．变压器的铁芯是利用薄硅钢片叠压而成的，而不是采用一整块硅钢，这是为了() A．增大涡流，提高变压器的效率B．减小涡流，提高变压器的效率C．增大铁芯中的电阻，以产生更多的热量D．增大铁芯中的电阻，以减少发热量解析:选BD.不使用整块硅钢而采用很薄的硅钢片，这样做的目的是增大铁芯中的电阻，来减少电能转化成铁芯的内能，提高效率，是防止涡流而采取的措施．图4－7－133．(2021年合肥高二检测)如图4－7－13所示，在光滑水平面上固定一条形磁铁，有一小球以一定的初速度向磁铁方向运动，如果发现小球做减速运动，则小球的材料可能是()A．铁B．木C．铝D．塑料解析:选C.木球、塑料球在光滑水平面上将做匀速运动，B、D错误；铁球受磁铁的吸引在光滑水平面上将做加速运动，A错误；铝球受电磁阻尼作用在光滑水平面上将做减速运动，C正确．图4－7－144.某磁场磁感线如图4－7－14所示，有铜圆板自图示A位置落至B位置，在下落过程中，自上向下看，圆板中的涡电流方向是()A．始终顺时针B．始终逆时针C．先顺时针再逆时针D．先逆时针再顺时针解析:选C.把圆板从A至B的全过程分成两个阶段处理:第一阶段是圆板自A位置下落到具有最大磁通量的位置O，此过程中穿过圆板磁通量的磁场方向向上且不断增大．由楞次定律判断感应电流方向(自上向下看)是顺时针的；第二阶段是圆板从具有最大磁通量位置O落到B位置，此过程穿过圆板磁通量的磁场方向向上且不断减小，由楞次定律判得感应电流方向(自上向下看)是逆时针的．图4－7－155．如图4－7－15所示，挂在弹簧下端的条形磁铁在闭合线圈内振动，如果空气阻力不计，则下列说法中正确的是()A．磁铁的振幅不变B．磁铁做阻尼振动C．线圈中产生方向不变的电流D．线圈中产生方向变化的电流解析:选BD.尽管不知道条形磁铁的下端是N极还是S极，但是，在条形磁铁上下振动的过程中，周期性地靠近(或远离)闭合线圈，使穿过闭合线圈的磁通量不断变化，从而产生感应电流．根据楞次定律可知，闭合线圈产生感应电流的磁场必然阻碍条形磁铁的振动，使其机械能不断减小，从而做阻尼振动；同时由于条形磁铁在靠近线圈和远离线圈时，穿过闭合线圈的磁通量方向不变，但磁通量的增减情况刚好相反．根据楞次定律可知，线圈中感应电流的方向不断地做周期性变化，即线圈中产生的感应电流是方向变化的电流．图4－7－166．如图4－7－16所示，矩形线圈放置在水平薄木板上，有两块相同的蹄形磁铁，四个磁极之间的距离相等，当两块磁铁匀速向右通过线圈时，线圈仍静止不动，那么线圈受到木板的摩擦力方向是( )A ．先向左，后向右B ．先向左、后向右、再向左C ．一直向右D ．一直向左解析:选D.当两块磁铁匀速向右通过线圈时，线圈内产生感应电流，线圈受到的安培力阻碍线圈相对磁铁的向左运动，故线圈有相对木板向右运动的趋势，故受到的静摩擦力总是向左．选项D 正确，A 、B 、C 错误．图4－7－177．如图4－7－17所示，在光滑绝缘水平面上，有一铝球以一定的初速度通过有界匀强磁场，则从球开始进入磁场到完全穿出磁场过程中(磁场宽度大于金属球的直径)，小球( )A ．整个过程都做匀速运动B ．进入磁场过程中球做减速运动，穿出过程中球做加速运动C ．整个过程都做匀减速运动D ．穿出时的速度一定小于初速度解析:选D.小球的运动主要研究两个阶段:一是球进入磁场的过程，由于穿过小球的磁通量增加，在球内垂直磁场的平面上产生涡流，有电能产生，而小球在水平方向上又不受其他外力，所以产生的电能只能是由球的机械能转化而来，由能的转化与守恒可知，其速度减小；二是穿出磁场的过程，同理可得速度进一步减小，故选项D 正确．图4－7－188．如图4－7－18所示，条形磁铁从h 高处自由下落，中途穿过一个固定的空心线圈，开关S 断开时，至落地用时t 1，落地时速度为v 1；S 闭合时，至落地用时t 2，落地时速度为v 2，则它们的大小关系正确的是( )A ．t 1＞t 2，v 1＞v 2B ．t 1＝t 2，v 1＝v 2C ．t 1＜t 2，v 1＜v 2D ．t 1＜t 2，v 1＞v 2解析:选D.开关S 断开时，线圈中无感应电流，对磁铁无阻碍作用，故磁铁自由下落，a ＝g ；当S 闭合时，线圈中有感应电流阻碍磁铁下落，故a ＜g ，所以t 1＜t 2，v 1＞v 2.9．一个半径为r 、质量为m 、电阻为R 的金属圆环，用一根长为L 的绝缘细绳悬挂于O 点，离O 点下方L 2处有一宽度为L 4、垂直纸面向里的匀强磁场区域，如图4－7－19所示．现使圆环从与悬点O 等高位置A 处由静止释放(细绳张直，忽略空气阻力)，摆动过程中金属环所在平面始终垂直磁场，则在达到稳定摆动的整个过程中金属环产生的热量是( )图4－7－19 A ．mgL B ．mg (L 2＋r ) C ．mg (34L ＋r ) D ．mg (L ＋2r ) 解析:选C.线圈在进入磁场和离开磁场时，磁通量发生变化，产生感应电流，机械能减少．最后线圈在磁场下面摆动，机械能守恒．在整个过程中减少的机械能转变为焦耳热，在达到稳定摆动的整个过程中，金属环减少的机械能为mg (34L ＋r )．图4－7－2010. (2021年高考大纲全国卷Ⅱ)如图4－7－20，空间某区域中有一匀强磁场，磁感应强度方向水平，且垂直于纸面向里，磁场上边界b 和下边界d 水平．在竖直面内有一矩形金属线圈，线圈上下边的距离很短，下边水平．线圈从水平面a 开始下落．已知磁场上下边界之间的距离大于水平面a 、b 之间的距离．若线圈下边刚通过水平面b 、c (位于磁场中)和d 时，线圈所受到的磁场力的大小分别为F b 、F c 和F d ，则( )A ．F d >F c >F bB ．F c <F d <F bC ．F c >F b >F dD ．F c <F b <F d解析:选D.金属线圈进入与离开磁场的过程中，产生感应电流，线圈受到向上的磁场力即安培力，根据F ＝IlB ，E ＝Bl v ，I ＝E r 可得:F ＝B 2l 2v r ，由此可知线圈所受到的磁场力大小与速度大小成正比．当线圈完全进入磁场时，没有安培力，故F c ＝0；通过水平面b 时，有v 2b ＝2gh ab ，则v b ＝2gh ab ；通过水平面d 时设线圈刚完全进入时的速度为v ′b ，有v 2d－v ′2b ＝2gh bd ，则v d ＝v ′2b ＋2gh bd ，而h bd ＞h ab ，故v d ＞v b ，则F d ＞F b ，所以本题答案为D.二、非选择题图4－7－2111.如图4－7－21所示，光滑弧形轨道和一足够长的光滑水平轨道相连，水平轨道上方有一足够长的金属杆，杆上挂有一光滑螺旋管A .在弧形轨道上高为h 的地方，无初速度释放一磁铁B (可视为质点)，B 下滑至水平轨道时恰好沿螺旋管A 的中心轴运动，设A 、B 的质量分别为M 、m ，若最终A 、B 速度分别为v A 、v B .(1)螺旋管A 将向哪个方向运动？(2)全过程中整个电路所消耗的电能．解析:(1)磁铁B 向右运动时，螺旋管中产生感应电流，感应电流产生电磁驱动作用，使得螺旋管A 向右运动．(2)全过程中，磁铁减少的重力势能转化为A 、B 的动能和螺旋管中的电能，所以mgh ＝12M v 2A ＋12m v 2B ＋E 电． 即E 电＝mgh －12M v 2A －12m v 2B . 答案:(1)向右运动 (2)mgh －12M v 2A －12m v 2B 图4－7－2212．如图4－7－22所示，在光滑的水平面上有一半径r ＝10 cm 、电阻R ＝1 Ω、质量m ＝1 kg 的金属环，以速度v ＝10 m/s 向一有界磁场滑去．匀强磁场方向垂直于纸面向里，B ＝0.5 T ，从环刚进入磁场算起，到刚好有一半进入磁场时，圆环一共释放了32 J 的热量，求:(1)此时圆环中电流的瞬时功率；(2)此时圆环运动的加速度．解析:(1)设刚好有一半进入磁场时，圆环的速度为v ′，由能量守恒，得12m v 2＝Q ＋12m v ′2 此时圆环切割磁感线的有效长度为2r ，圆环的感应电动势E ＝B ·2r ·v ′而圆环此时的瞬时功率P ＝E 2R ＝(B ·2r ·v ′)2R两式联立代入数据可得v ′＝6 m/s ，P ＝0.36 W(2)此时圆环在水平方向受向左的安培力F ＝ILB ，圆环的加速度为a ＝ILB m ＝B 2(2r )2v ′mR ＝6×10－2 m/s 2，方向向左．答案:(1)0.36 W (2)6×10－2 m/s 2 向左。

第7节涡流、电磁阻尼和电磁驱动【测控导航】知识点题号1.涡流的产生条件12.涡流的热效应及综合应用3、10、113.涡流的防止与应用24.电磁驱动5、7、85.电磁阻尼4、6、9巩固基础1.下列做法中可能产生涡流的是( D )A.把金属块放在匀强磁场中B.让金属块在匀强磁场中做匀速运动C.让金属块在匀强磁场中做变速运动D.把金属块放在变化的磁场中解析:涡流就是整个金属块中产生的感应电流,所以产生涡流的条件就是在金属块中产生感应电流的条件,即穿过金属块的磁通量发生变化.而A、B、C中磁通量不变化,所以A、B、C错误;把金属块放在变化的磁场中时,穿过金属块的磁通量发生了变化,有涡流产生,所以D正确.2.磁电式仪表的线圈通常用铝框做骨架,把线圈绕在铝框上,这样做的目的是( BC )A.防止涡流B.利用涡流C.起电磁阻尼的作用D.起电磁驱动的作用解析:线圈通电后,在安培力作用下发生转动,铝框随之转动,并切割磁感线产生感应电流,就是涡流.涡流阻碍线圈的转动,使线圈偏转后尽快停下来.所以,这样做的目的是利用涡流来起电磁阻尼的作用.3.如图所示,闭合金属环从曲面上h高处滚下,又沿曲面的另一侧上升,设环的初速度为零,摩擦不计,曲面处在图示磁场中,则( BD )A.若是匀强磁场,环滚上的高度小于hB.若是匀强磁场,环滚上的高度等于hC.若是非匀强磁场,环滚上的高度等于hD.若是非匀强磁场,环滚上的高度小于h解析:若是匀强磁场,金属环中无涡流产生,无机械能损失;A错误,B正确.若是非匀强磁场,金属环中有涡流产生,机械能损失转化为内能.C错误,D正确.4.弹簧上端固定,下端挂一只条形磁铁,使磁铁上下振动,磁铁的振动幅度不变.若在振动过程中把线圈靠近磁铁,如图所示,观察磁铁的振幅将会发现( A )A.S闭合时振幅逐渐减小,S断开时振幅不变B.S闭合时振幅逐渐增大,S断开时振幅不变C.S闭合或断开,振幅变化相同D.S闭合或断开,振幅都不发生变化解析:S断开时,磁铁振动时穿过线圈的磁通量发生变化,但线圈中无感应电流,故振幅不变;S闭合时,有感应电流,有电能产生,磁铁的机械能越来越少,振幅逐渐减小,故A正确.5.如图所示,矩形线圈放置在水平薄木板上,有两块相同的蹄形磁铁,四个磁极之间的距离相等,当两块磁铁匀速向右通过线圈时,线圈仍静止不动,那么线圈受到木板的摩擦力方向是( D )A.先向左,后向右B.先向左、后向右、再向左C.一直向右D.一直向左解析:当两块磁铁匀速向右通过线圈时,线圈内产生感应电流,线圈受到的安培力阻碍线圈相对磁铁的向左运动,故线圈有相对木板向右运动的趋势,故受到的静摩擦力总是向左.选项D正确,A、B、C错误.本题直接从电磁驱动角度分析线圈受力,使问题简单明了.6.如图所示,A、B为大小、形状均相同且内壁光滑,但用不同材料制成的圆管,竖直固定在相同高度,两个相同的磁性小球同时从A、B管上端管口无初速度释放,穿过A管的小球比穿过B管的小球先落到地面,下列对于两管的描述中可能正确的是( AD )A.A管是用塑料制成的,B管是用铜制成的B.A管是用铝制成的,B管是用胶木制成的C.A管是用胶木制成的,B管是用塑料制成的D.A管是用胶木制成的,B管是用铝制成的解析:磁性小球通过金属圆管过程中,将圆管看成由许多金属圆环组成,小球的磁场使每个圆环中产生感应电流,根据楞次定律,该电流阻碍小球的下落,小球向下运动的加速度小于重力加速度.小球在塑料、胶木等非金属材料圆管中不会产生感应电流,仍做自由落体运动,穿过塑料、胶木圆管的时间比穿过金属圆管的时间短,故可能正确的为A、D.7.如图所示,闭合导线环和条形磁铁都可以绕水平的中心轴OO'自由转动,开始时磁铁和圆环都静止在竖直平面内,若条形磁铁突然绕OO'轴,N极向纸里,S极向纸外转动,在此过程中,圆环将( A )A.产生逆时针方向的感应电流,圆环上端向里、下端向外随磁铁转动B.产生顺时针方向的感应电流,圆环上端向外,下端向里转动C.产生逆时针方向的感应电流,圆环并不转动D.产生顺时针方向的感应电流,圆环并不转动解析:当条形磁铁的N极向纸里,S极向纸外转动时,闭合导线环的总的磁通量是向里增加的,根据楞次定律知,感应电流产生的磁场应向外,故感应电流的方向沿逆时针方向;再根据电磁驱动的原理知,导线环应随磁铁同向转动,即上端向里、下端向外转动.选项A 正确.8.如图所示,光滑水平绝缘面上有两个金属环静止在平面上,环1竖直,环2水平放置,均处于中间分割线上,在平面中间分割线正上方有一条形磁铁,当磁铁沿中间分割线向右运动时,下列说法中正确的是( C ) A.两环都向右运动 B.两环都向左运动 C.环1静止,环2向右运动 D.两环都静止解析:条形磁铁向右运动时,环1中磁通量保持为零不变,无感应电流,仍静止.环2中磁通量变化.根据楞次定律,为阻碍磁通量的变化,感应电流的效果使环2向右运动.故C 项正确.提升能力9.如图所示,通有恒定电流的螺线管竖直放置,一铜环R 沿螺线管的轴线加速下落,在下落过程中,环面始终保持水平.铜环先后经过轴上1、2、3位置时的加速度分别为a 1、a 2、a 3.位置2处于螺线管的中心,位置1、3与位置2等距,则( ABD ) A.a 1<a 2=g B.a 3<a 1<g C.a 1=a 3<a 2 D.a 3<a 1<a 2解析:圆环落入螺线管及从螺线管飞出时,环中感应电流所受安培力均向上,故a 1<g,a 3<g,但经过位置3时速度较快,错误！未找到引用源。
