力学量传感器

电阻应变式传感器的构成一、电阻应变式传感器的概述电阻应变式传感器是一种常见的力学量测量传感器，它利用材料的应变与电阻值之间的关系，将物理量转换为电信号输出。

由于其结构简单、灵敏度高、可靠性好等优点，在工业生产和科学研究中得到广泛应用。

二、电阻应变式传感器的原理电阻应变式传感器利用了材料在受力作用下会发生形变这一物理现象。

当一个金属或合金材料受到外力作用时，其形状和尺寸会发生改变，这种改变被称为应变。

而材料的电阻值与其长度、截面积及导体材料有关，当材料发生形变时，导体长度和截面积也会随之改变，进而影响其电阻值。

因此，通过测量材料在受力作用下发生的应变程度以及相应的电阻值改变大小，就可以确定外力的大小。

三、电阻应变式传感器的构成1. 应力臂：是指将外力作用于该部位，并将该部位产生的应力转移到敏感元件上。

通常采用弹性杆或弹性薄片作为应力臂。

2. 敏感元件：是指将应变转化为电信号的部分，通常采用金属或合金材料制成，其电阻值随外力的大小而发生变化。

3. 支撑结构：支撑敏感元件和应力臂，使其能够承受外力作用并保持稳定。

4. 引线：将敏感元件的电信号传输到测量仪器中。

五、电阻应变式传感器的分类根据敏感元件的不同，电阻应变式传感器可以分为：1. 金属片式电阻应变式传感器：由薄金属片组成，当外力作用于其上时，产生形变从而改变其电阻值。

2. 金属箔式电阻应变式传感器：与金属片式类似，但由多个叠加在一起的薄金属箔组成，并采用绝缘材料隔开。

3. 桥式电阻应变式传感器：由四个敏感元件组成一个桥路电路，在测量中可消除温度对测量结果的影响。

4. 液体电阻应变式传感器：利用液体在受压作用下的体积变化，改变电阻值从而测量压力。

六、电阻应变式传感器的应用电阻应变式传感器广泛应用于工业生产和科学研究中，例如：1. 材料力学性能测试：如金属、塑料、橡胶等材料的拉伸、压缩、弯曲等性能测试。

2. 结构安全监测：如桥梁、大型建筑物等结构的安全监测。

力学传感器的原理
力学传感器是一种测量物体力学特性的装置，它可以将物体所受到的力量转化为电信号或其他形式的输出。

其原理基于胡克定律，即物体受力时会产生形变，通过测量物体的形变来间接测量所受力的大小。

力学传感器一般由两个主要部分组成：弹性元件和传感器。

弹性元件通常由金属或弹性体制成，其形状和材料会在受力时产生一定程度的形变。

传感器则用于检测弹性元件的形变，并将其转化为相应的电信号。

在力学传感器中，常见的弹性元件有压力传感器中的弹簧或弹性体，以及称重传感器中的弹性梁或弹性片。

当物体施加在弹性元件上时，弹性元件会发生形变，并且其形变的大小与所受力的大小成正比。

传感器通过测量弹性元件形变的方式来间接测量所受力的大小。

传感器可以采用不同的工作原理来测量形变，常见的包括应变片、压阻传感器、压电传感器等。

应变片是将弹性元件表面粘贴或固定上一块薄片，当弹性元件受力形变时，应变片也会发生相应的形变，导致其电阻值或电容值发生变化，通过测量这些变化可以计算出所受力的大小。

压阻传感器则是利用阻性材料的电阻值与形变呈正相关的特性来测量形变。

压电传感器则是利用压电材料的特性，当压电材料受力时会产生电压输出。

总之，力学传感器通过测量物体形变来间接测量力的大小，其原理基于胡克定律和弹性元件的特性。

不同类型的力学传感器
使用不同的传感器来测量形变，并将其转化为电信号或其他形式的输出。

这些传感器在各种应用中都具有广泛的应用，如工业自动化、汽车工程、医疗设备等。

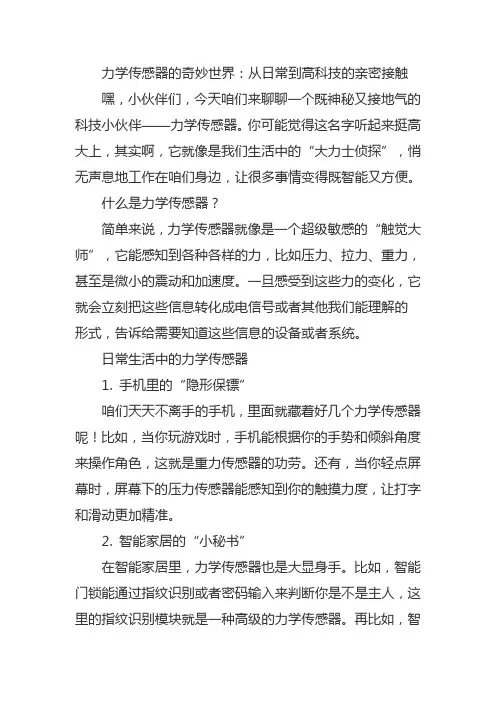

力学传感器的奇妙世界：从日常到高科技的亲密接触嘿，小伙伴们，今天咱们来聊聊一个既神秘又接地气的科技小伙伴——力学传感器。

你可能觉得这名字听起来挺高大上，其实啊，它就像是我们生活中的“大力士侦探”，悄无声息地工作在咱们身边，让很多事情变得既智能又方便。

什么是力学传感器？简单来说，力学传感器就像是一个超级敏感的“触觉大师”，它能感知到各种各样的力，比如压力、拉力、重力，甚至是微小的震动和加速度。

一旦感受到这些力的变化，它就会立刻把这些信息转化成电信号或者其他我们能理解的形式，告诉给需要知道这些信息的设备或者系统。

日常生活中的力学传感器1. 手机里的“隐形保镖”咱们天天不离手的手机，里面就藏着好几个力学传感器呢！比如，当你玩游戏时，手机能根据你的手势和倾斜角度来操作角色，这就是重力传感器的功劳。

还有，当你轻点屏幕时，屏幕下的压力传感器能感知到你的触摸力度，让打字和滑动更加精准。

2. 智能家居的“小秘书”在智能家居里，力学传感器也是大显身手。

比如，智能门锁能通过指纹识别或者密码输入来判断你是不是主人，这里的指纹识别模块就是一种高级的力学传感器。

再比如，智能体重秤，它能精确测量你的体重变化，靠的就是下面的压力传感器。

3. 汽车的“安全卫士”开车的时候，你可能没注意到，汽车的安全气囊系统里也有力学传感器的身影。

当车辆发生碰撞时，碰撞传感器会立即感知到冲击力，并迅速向气囊控制系统发出信号，让气囊在极短的时间内充气保护乘客。

这背后，就是力学传感器在默默守护我们的安全。

工业和高科技领域的力学传感器1. 机器人的“感觉器官”在自动化生产线上，机器人就像不知疲倦的工人，它们之所以能灵活地完成各种复杂的任务，很大程度上得益于力学传感器的帮助。

比如，机器手臂上的力反馈传感器能感知到抓取物体的力度，确保既不会损坏物体，又能稳定地拿起和放下。

这样，机器人就能像人一样，拥有“手感”。

2. 航空航天的“精密助手”在航空航天领域，力学传感器的应用更是至关重要。

传感器的三种常见分类方法有哪些传感器的三种常见分类方法包括基于测量原理的分类、基于感知物理量的分类和基于应用领域的分类。

第一种分类方法是基于测量原理的分类。

根据传感器的工作原理不同，可以将传感器分为电学传感器、光学传感器、热学传感器、生物化学传感器以及力学传感器等几个类别。

电学传感器是利用电磁感应、电阻、电容、电流等电学原理进行测量的传感器，常见的有温度传感器、压力传感器和液位传感器等。

光学传感器则是利用光的衍射、散射、吸收和透射等原理进行测量的传感器，常见的有光电传感器、光纤传感器和光谱传感器等。

热学传感器主要通过测量物体的温度来获取信息，常见的有红外传感器和热电偶传感器等。

生物化学传感器则是应用于生物领域，通过测量生物体的微量化学变化来获得信息，常见的有血糖传感器和DNA传感器等。

力学传感器主要测量物体的力、压力、重量等力学量，常见的有压力传感器、力传感器和称重传感器等。

第二种分类方法是基于感知物理量的分类。

根据传感器感知的物理量不同，可以将传感器分为温度传感器、压力传感器、湿度传感器、位移传感器以及光传感器等几个类别。

温度传感器用于测量物体的温度，常见的有热电偶型温度传感器和热敏电阻型温度传感器等。

压力传感器用于测量物体的压力，常见的有压阻式压力传感器和压电式压力传感器等。

湿度传感器用于测量空气中的湿度，常见的有湿敏电阻式湿度传感器和电容式湿度传感器等。

位移传感器用于测量物体的位移或位置，常见的有光电式位移传感器和电感式位移传感器等。

光传感器用于测量光的强度、颜色和波长等，常见的有光电传感器和光纤传感器等。

第三种分类方法是基于应用领域的分类。

根据传感器应用的领域和需求不同，可以将传感器分为工业传感器、环境传感器、生物医学传感器、农业传感器以及安防传感器等几个类别。

工业传感器主要应用于工业生产过程中，如温度传感器、压力传感器和流量传感器等，用于监测和控制生产过程中的关键参数。

环境传感器主要用于测量环境的温度、湿度、气压、湿度和污染物浓度等，用于环境监测和保护。

传感器的分类_传感器的原理与分类_传感器的定义和分类传感器的分类_传感器的原理与分类_传感器的定义与分类传感器的分类⽅法很多.主要有如下⼏种:(1)按被测量分类,可分为⼒学量、光学量、磁学量、⼏何学量、运动学量、流速与流量、液⾯、热学量、化学量、⽣物量传感器等。

这种分类有利于选择传感器、应⽤传感器(2)按照⼯作原理分类,可分为电阻式、电容式、电感式,光电式,光栅式、热电式、压电式、红外、光纤、超声波、激光传感器等。

这种分类有利于研究、设计传感器,有利于对传感器的⼯作原理进⾏阐述。

(3)按敏感材料不同分为半导体传感器、陶瓷传感器、⽯英传感器、光导纤推传感器、⾦属传感器、有机材料传感器、⾼分⼦材料传感器等。

这种分类法可分出很多种类。

(4)按照传感器输出量的性质分为摸拟传感器、数字传感器。

其中数字传感器便⼲与计算机联⽤,且坑⼲扰性较强,例如脉冲盘式⾓度数字传感器、光栅传感器等。

传感器数字化就是今后的发展趋势。

(5)按应⽤场合不同分为⼯业⽤,农⽤、军⽤、医⽤、科研⽤、环保⽤与家电⽤传感器等。

若按具体便⽤场合,还可分为汽车⽤、船舰⽤、飞机⽤、宇宙飞船⽤、防灾⽤传感器等。

(6)根据使⽤⽬的的不同,⼜可分为计测⽤、监视⽤,位查⽤、诊断⽤,控制⽤与分析⽤传感器等。

主要特点传感器的特点包括:微型化、数字化、智能化、多功能化、系统化、⽹络化,它不仅促进了传统产业的改造与更新换代,⽽且还可能建⽴新型⼯业,从⽽成为21世纪新的经济增长点。

微型化就是建⽴在微电⼦机械系统(MEMS)技术基础上的,已成功应⽤在硅器件上做成硅压⼒传感器。

主要功能常将传感器的功能与⼈类5⼤感觉器官相⽐拟:光敏传感器——视觉声敏传感器——听觉⽓敏传感器——嗅觉化学传感器——味觉压敏、温敏、传感器(图1)流体传感器——触觉敏感元件的分类:物理类,基于⼒、热、光、电、磁与声等物理效应。

化学类,基于化学反应的原理。

⽣物类,基于酶、抗体、与激素等分⼦识别功能。

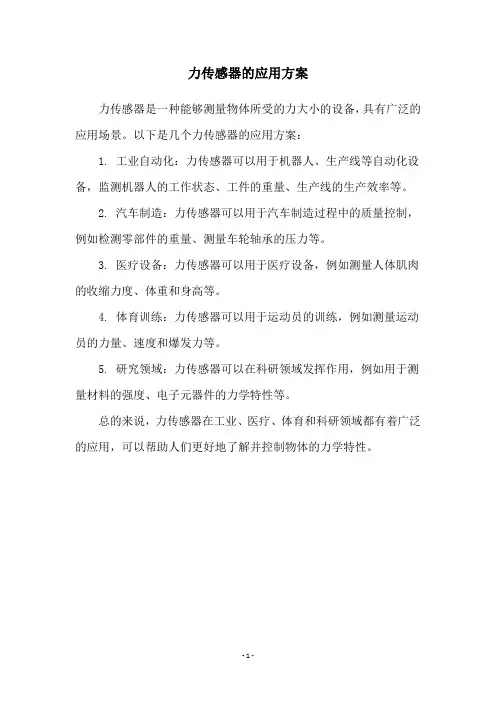

力传感器的应用方案
力传感器是一种能够测量物体所受的力大小的设备，具有广泛的应用场景。

以下是几个力传感器的应用方案：
1. 工业自动化：力传感器可以用于机器人、生产线等自动化设备，监测机器人的工作状态、工件的重量、生产线的生产效率等。

2. 汽车制造：力传感器可以用于汽车制造过程中的质量控制，例如检测零部件的重量、测量车轮轴承的压力等。

3. 医疗设备：力传感器可以用于医疗设备，例如测量人体肌肉的收缩力度、体重和身高等。

4. 体育训练：力传感器可以用于运动员的训练，例如测量运动员的力量、速度和爆发力等。

5. 研究领域：力传感器可以在科研领域发挥作用，例如用于测量材料的强度、电子元器件的力学特性等。

总的来说，力传感器在工业、医疗、体育和科研领域都有着广泛的应用，可以帮助人们更好地了解并控制物体的力学特性。

- 1 -。

力传感器应用举例及原理力传感器是一种用于测量物体的压力与扭矩的装置，它广泛应用于医疗设备、机械工业、汽车工业、航空航天、建筑工程等领域。

本文将介绍一些关于力传感器的应用举例及原理。

一、应用举例1. 汽车工业：力传感器可用于汽车的刹车测试、悬挂系统力测试、转向力测试和发动机输出扭矩测试等多个场景。

2. 医疗设备：力传感器可以测量人体的肌肉力量和身体的重量等信息，可以用于研究人体的生理变化。

3. 建筑工程：力传感器可用于检测混凝土中的拉力和压力等信息，判断结构是否受到很好的支撑。

4. 航空航天：力传感器可以分别测量飞行器的起飞力、着陆力和飞行中受到的各种力。

二、原理力传感器的实质是将物体受到的压力或扭矩转化为电信号，然后再进行处理。

其原理主要为：在传感器中，由于受到物体的压力或扭矩，传感器会发生微小的形变，这种形变会改变电路中的输出信号。

常见的力传感器主要有应变式和压电式两种。

1. 应变式力传感器应变式力传感器主要是应变计测量的，应变计是一种电阻器，它的阻值受力作用后会有变化。

将应变计粘贴于力传感器内部，当力传感器受到压力或扭矩时，应变计会产生形变，导致输出电阻的变化。

接下来，对这种变化的电阻进行更精确的测量，就可以获取得到它所受到的压力或扭矩大小。

2. 压电式力传感器在压电式力传感器中，它的压电晶体将受到力后产生电荷的变化，从而输出电压的值，所受到的力越大，输出电压值越高。

压电效应是指特定的物质在受力后会产生电荷，在力传感器中，压电晶体被放置在支撑结构上，当受到力时，压电晶体就会发生位移并输出电压信号。

总的来说，力传感器通过将物体的压力或扭矩转化为电信号，进行量化和处理，使得我们可以准确地得到物体所受到的各种力，对于科学研究与实际应用场景都具有非常重要的作用。

力传感器原理力传感器是一种能够测量物体施加在其上的力的设备。

力传感器的原理是根据力的作用方式和力的效应来进行测量的。

下面将介绍力传感器的原理及其应用。

1. 力的作用方式力可以分为压力、拉力和剪力三种作用方式。

对于不同的作用方式，力传感器采用不同的传感原理来进行测量。

2. 力的效应施加在物体上的力会引起物体发生形变或产生应变。

力传感器通过检测物体的形变或应变来间接测量物体所受的力大小。

3. 力传感器的传感原理（1）压阻式传感器：压阻式力传感器是利用材料的压阻效应来进行测量的。

当力作用在传感器上时，传感器内部的材料会发生形变，从而改变电阻值。

通过测量电阻值的变化，可以得到施加在传感器上的力的大小。

（2）应变式传感器：应变式力传感器是利用材料的应变效应来进行测量的。

当力作用在传感器上时，传感器内部的应变片会发生形变，从而改变电阻或电容的值。

通过测量电阻或电容的变化，可以得到施加在传感器上的力的大小。

（3）电磁式传感器：电磁式力传感器是利用磁场的变化来进行测量的。

当力作用在传感器上时，传感器内部的磁场会发生变化，从而引起感应电动势的变化。

通过测量感应电动势的变化，可以得到施加在传感器上的力的大小。

4. 力传感器的应用力传感器广泛应用于工业自动化、仪器仪表、机器人、汽车等领域。

例如，在工业生产中，力传感器可以用于测量机器人的抓取力度，以保证产品的质量和稳定性。

在汽车制造中，力传感器可以用于测量刹车系统的压力，以确保刹车的准确性和安全性。

总结：力传感器是一种能够测量物体施加在其上的力的设备，其原理是根据力的作用方式和力的效应进行测量的。

根据不同的作用方式，力传感器采用不同的传感原理来进行测量。

力传感器在工业自动化、仪器仪表、机器人、汽车等领域有着广泛的应用。

通过力传感器的使用，可以实现对力的精确测量，提高生产效率和产品质量。
