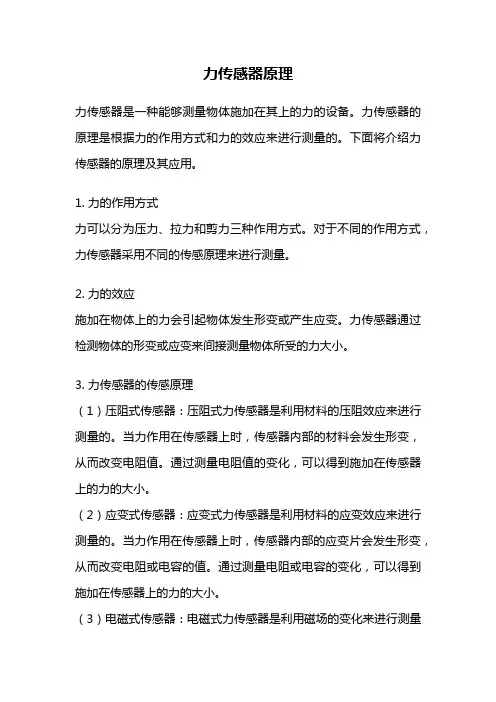

力传感器基本原理
力传感器基本原理是利用一些特定材料的电阻、压电、电容等性质的变化来检测外力的大小。

以下是其中一些常见的原理：
1. 电阻式力传感器：基于材料的电阻随变形或应力改变而发生变化的特性。

通常使用恒压或恒流方式供电，在材料上施加外力后，测量电流或电压的变化来计算力的大小。

2. 压电式力传感器：利用压电材料的特性，即在施加外力时会生成电荷的现象。

当外力施加在压电材料上时，材料会产生电荷，通过测量产生的电荷量来确定外力的大小。

3. 电容式力传感器：利用电容的变化来检测外力的大小。

当外力施加在电容式力传感器上时，感应电容的尺寸或介质特性发生变化，从而改变电容值。

通过测量电容值的变化来确定外力的大小。

4. 光电式力传感器：基于光电效应的原理，将外力转化为光信号的改变来进行力的测量。

当外力影响到光电传感器时，照射在光敏元件上的光强度会发生变化，通过测量光电信号的变化来计算力的大小。

5. 磁电式力传感器：利用磁电效应的原理，将外力转化为磁场的变化来进行力的测量。

当外力施加在磁电器件上时，磁场的分布会发生变化，通过测量磁场的变化来计算力的大小。

这些力传感器基本原理的选择取决于不同应用的需求和要求。

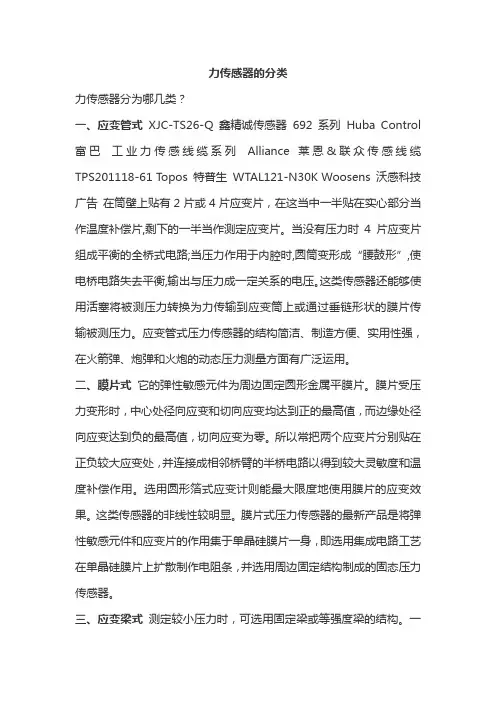

力传感器的分类力传感器分为哪几类？一、应变管式XJC-TS26-Q 鑫精诚传感器692系列Huba Control 富巴工业力传感线缆系列Alliance 莱恩&联众传感线缆TPS201118-61 Topos 特普生WTAL121-N30K Woosens 沃感科技广告在筒壁上贴有2片或4片应变片，在这当中一半贴在实心部分当作温度补偿片,剩下的一半当作测定应变片。

当没有压力时4片应变片组成平衡的全桥式电路;当压力作用于内腔时,圆筒变形成“腰鼓形”,使电桥电路失去平衡,输出与压力成一定关系的电压。

这类传感器还能够使用活塞将被测压力转换为力传输到应变筒上或通过垂链形状的膜片传输被测压力。

应变管式压力传感器的结构简洁、制造方便、实用性强，在火箭弹、炮弹和火炮的动态压力测量方面有广泛运用。

二、膜片式它的弹性敏感元件为周边固定圆形金属平膜片。

膜片受压力变形时，中心处径向应变和切向应变均达到正的最高值，而边缘处径向应变达到负的最高值，切向应变为零。

所以常把两个应变片分别贴在正负较大应变处，并连接成相邻桥臂的半桥电路以得到较大灵敏度和温度补偿作用。

选用圆形箔式应变计则能最大限度地使用膜片的应变效果。

这类传感器的非线性较明显。

膜片式压力传感器的最新产品是将弹性敏感元件和应变片的作用集于单晶硅膜片一身，即选用集成电路工艺在单晶硅膜片上扩散制作电阻条，并选用周边固定结构制成的固态压力传感器。

三、应变梁式测定较小压力时，可选用固定梁或等强度梁的结构。

一类方法是用膜片把压力转换为力再通过传力杆传输给应变梁。

四、组合型在组合型应变压力传感器中，弹性敏感元件可分为感受元器件和弹性应变元器件。

感受元器件把压力转换为力传输到弹性应变元器件应变最敏感的位置，而应变片则贴在弹性应变元器件的较大应变处。

事实上较复杂的应变管式和应变梁式都属于这类型式。

感受元器件有膜片、膜盒、波纹管、波登管等，弹性应变元器件有悬臂梁、固定梁、Π形梁、环形梁、薄壁筒等。

常见的工业机器人传感器类型和作用介绍工业机器人是现代工业生产中的重要设备，它可以自动完成各种工艺操作，提高生产效率和质量。

而机器人要实现自主操作和与环境的交互，就必须依赖传感器来获取各种信息。

下面将介绍一些常见的工业机器人传感器类型及其作用。

1.视觉传感器：视觉传感器是机器人中应用最广泛的传感器之一，可以帮助机器人获取周围环境的图像信息，实现目标识别、位置定位、检测等功能。

常见的视觉传感器包括CCD相机、CMOS相机等，其分辨率越高，精度越高。

2.力传感器：力传感器可以测量机器人与周围环境之间的力和力矩，实现精确控制和操作。

常见的力传感器有电容式、压阻式、电感式等，可以应用于装配、抓取、力控处置等任务。

3.距离传感器：距离传感器可以测量机器人与物体之间的距离，实现避障、定位等功能。

常见的距离传感器包括激光传感器、超声波传感器、红外线传感器等，可以用于测距、测量高度等任务。

4.光电传感器：光电传感器可以检测物体的存在、颜色、形状等特性，实现物体识别、分类、定位等功能。

常见的光电传感器有光电开关、光幕、光电编码器等，可以应用于自动分拣、装配等任务。

5.温度传感器：温度传感器可以测量机器人周围环境的温度变化，实现温度控制、安全保护等功能。

常见的温度传感器包括热敏电阻、热电偶等，可以用于焊接、烤箱等工作环境中。

6.声音传感器：声音传感器可以检测周围环境中的声音，实现语音交互、声音控制等功能。

常见的声音传感器有麦克风、声纳等，可以应用于机器人导航、语音识别等任务。

7.气体传感器：气体传感器可以检测周围环境中的气体浓度和成分，实现气体分析、安全监测等功能。

常见的气体传感器有气体传感电阻、气体传感器阵列等，可以应用于有害气体探测、环境监测等任务。

8.触摸传感器：触摸传感器可以感知机器人与物体接触的力和位置，实现精确控制和安全保护。

常见的触摸传感器有电容触摸传感器、压阻触摸传感器等，可以用于装配、物体操纵等任务。

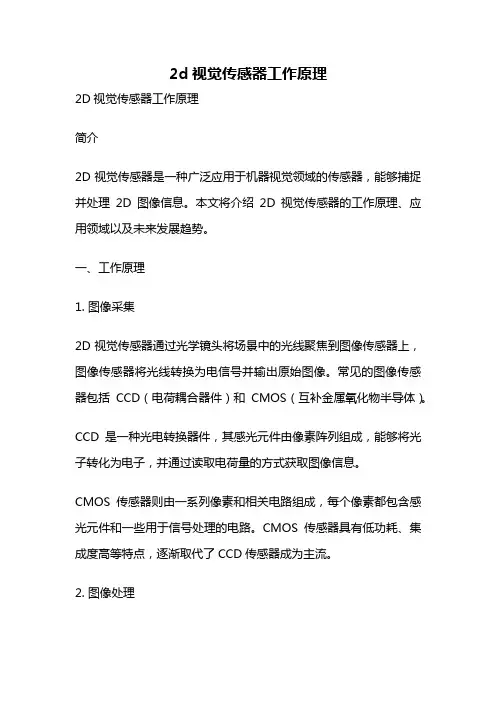

2d视觉传感器工作原理2D视觉传感器工作原理简介2D视觉传感器是一种广泛应用于机器视觉领域的传感器，能够捕捉并处理2D图像信息。

本文将介绍2D视觉传感器的工作原理、应用领域以及未来发展趋势。

一、工作原理1. 图像采集2D视觉传感器通过光学镜头将场景中的光线聚焦到图像传感器上，图像传感器将光线转换为电信号并输出原始图像。

常见的图像传感器包括CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）。

CCD是一种光电转换器件，其感光元件由像素阵列组成，能够将光子转化为电子，并通过读取电荷量的方式获取图像信息。

CMOS传感器则由一系列像素和相关电路组成，每个像素都包含感光元件和一些用于信号处理的电路。

CMOS传感器具有低功耗、集成度高等特点，逐渐取代了CCD传感器成为主流。

2. 图像处理获得原始图像后，2D视觉传感器通过图像处理算法对图像进行处理和分析。

常见的处理算法包括图像滤波、边缘检测、特征提取、目标识别等。

图像滤波用于降噪和增强图像质量，常见的滤波算法有高斯滤波、中值滤波等。

边缘检测用于寻找图像中的边缘信息，常见的边缘检测算法有Sobel算子、Canny算子等。

特征提取用于提取图像中的关键特征，如角点、直线、圆等。

常见的特征提取算法有Harris角点检测、霍夫变换等。

目标识别是指在图像中自动识别和定位感兴趣的目标。

常见的目标识别算法有模板匹配、机器学习等。

3. 结果输出经过图像处理后，2D视觉传感器将分析结果输出给机器视觉系统进行进一步处理。

输出结果可以是图像中目标的位置、尺寸、形状等信息，也可以是对目标属性的判断（如颜色、纹理等）。

二、应用领域2D视觉传感器在各个领域都有广泛的应用，以下列举几个典型的应用领域：1. 工业自动化在工业自动化中，2D视觉传感器常用于产品质量检测、物体定位和识别、机器人导航等。

例如，可以利用2D视觉传感器对产品表面进行缺陷检测，对物体进行定位和抓取，或者对机器人进行路径规划和避障。

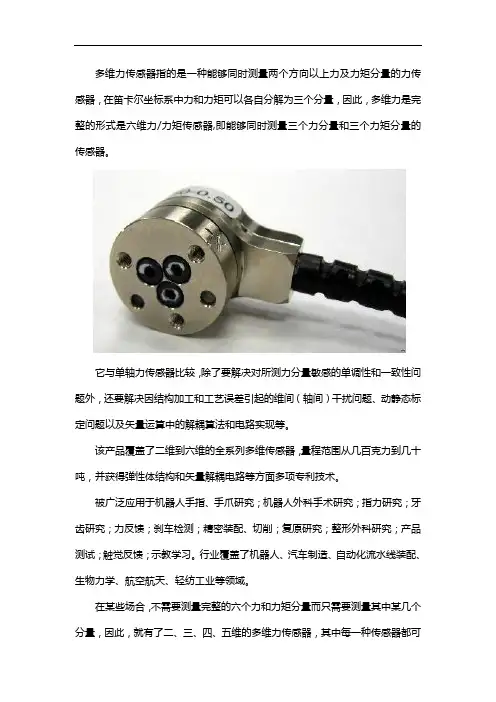

多维力传感器指的是一种能够同时测量两个方向以上力及力矩分量的力传感器，在笛卡尔坐标系中力和力矩可以各自分解为三个分量，因此，多维力是完整的形式是六维力/力矩传感器,即能够同时测量三个力分量和三个力矩分量的传感器。

它与单轴力传感器比较，除了要解决对所测力分量敏感的单调性和一致性问题外，还要解决因结构加工和工艺误差引起的维间（轴间）干扰问题、动静态标定问题以及矢量运算中的解耦算法和电路实现等。

该产品覆盖了二维到六维的全系列多维传感器，量程范围从几百克力到几十吨，并获得弹性体结构和矢量解耦电路等方面多项专利技术。

被广泛应用于机器人手指、手爪研究；机器人外科手术研究；指力研究；牙齿研究；力反馈；刹车检测；精密装配、切削；复原研究；整形外科研究；产品测试；触觉反馈；示教学习。

行业覆盖了机器人、汽车制造、自动化流水线装配、生物力学、航空航天、轻纺工业等领域。

在某些场合，不需要测量完整的六个力和力矩分量而只需要测量其中某几个分量，因此，就有了二、三、四、五维的多维力传感器，其中每一种传感器都可
能包含有多种组合形式。

产品既可与控制计算机组成两级计算机系统，也可联接终端，构成独立的测试装置，因此受到了广大用户的额青睐。

用户如有购买需求，可咨询郑州沐宸自动化科技有限公司。

该企业目前涵盖的产品类别有力传感器、多维力传感器、扭矩传感器、位移传感器、压力传感器、加速度传感器、液位传感器等，同时可根据客户的需求，定制各类传感器。

力传感器应用举例及原理力传感器是一种用于测量物体的压力与扭矩的装置，它广泛应用于医疗设备、机械工业、汽车工业、航空航天、建筑工程等领域。

本文将介绍一些关于力传感器的应用举例及原理。

一、应用举例1. 汽车工业：力传感器可用于汽车的刹车测试、悬挂系统力测试、转向力测试和发动机输出扭矩测试等多个场景。

2. 医疗设备：力传感器可以测量人体的肌肉力量和身体的重量等信息，可以用于研究人体的生理变化。

3. 建筑工程：力传感器可用于检测混凝土中的拉力和压力等信息，判断结构是否受到很好的支撑。

4. 航空航天：力传感器可以分别测量飞行器的起飞力、着陆力和飞行中受到的各种力。

二、原理力传感器的实质是将物体受到的压力或扭矩转化为电信号，然后再进行处理。

其原理主要为：在传感器中，由于受到物体的压力或扭矩，传感器会发生微小的形变，这种形变会改变电路中的输出信号。

常见的力传感器主要有应变式和压电式两种。

1. 应变式力传感器应变式力传感器主要是应变计测量的，应变计是一种电阻器，它的阻值受力作用后会有变化。

将应变计粘贴于力传感器内部，当力传感器受到压力或扭矩时，应变计会产生形变，导致输出电阻的变化。

接下来，对这种变化的电阻进行更精确的测量，就可以获取得到它所受到的压力或扭矩大小。

2. 压电式力传感器在压电式力传感器中，它的压电晶体将受到力后产生电荷的变化，从而输出电压的值，所受到的力越大，输出电压值越高。

压电效应是指特定的物质在受力后会产生电荷，在力传感器中，压电晶体被放置在支撑结构上，当受到力时，压电晶体就会发生位移并输出电压信号。

总的来说，力传感器通过将物体的压力或扭矩转化为电信号，进行量化和处理，使得我们可以准确地得到物体所受到的各种力，对于科学研究与实际应用场景都具有非常重要的作用。
