【CN109881882A】一种建筑施工用建筑模板【专利】

格式：pdf
大小：401.26 KB
文档页数：8

下载文档原格式

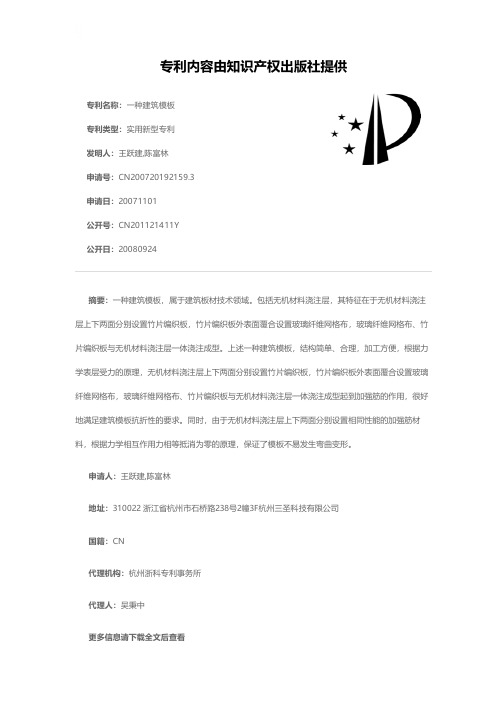

一种建筑模板[实用新型专利]

专利名称：一种建筑模板
专利类型：实用新型专利
发明人：王跃建,陈富林
申请号：CN200720192159.3申请日：20071101
公开号：CN201121411Y
公开日：
20080924
专利内容由知识产权出版社提供
摘要：一种建筑模板，属于建筑板材技术领域。

包括无机材料浇注层，其特征在于无机材料浇注层上下两面分别设置竹片编织板，竹片编织板外表面覆合设置玻璃纤维网格布，玻璃纤维网格布、竹片编织板与无机材料浇注层一体浇注成型。

上述一种建筑模板，结构简单、合理，加工方便，根据力学表层受力的原理，无机材料浇注层上下两面分别设置竹片编织板，竹片编织板外表面覆合设置玻璃纤维网格布，玻璃纤维网格布、竹片编织板与无机材料浇注层一体浇注成型起到加强筋的作用，很好地满足建筑模板抗折性的要求。

同时，由于无机材料浇注层上下两面分别设置相同性能的加强筋材料，根据力学相互作用力相等抵消为零的原理，保证了模板不易发生弯曲变形。

申请人：王跃建,陈富林
地址：310022 浙江省杭州市石桥路238号2幢3F杭州三圣科技有限公司
国籍：CN
代理机构：杭州浙科专利事务所
代理人：吴秉中
更多信息请下载全文后查看。

【CN109898732A】一种房屋建筑施工用的结构板【专利】

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910331319.5(22)申请日 2019.04.24(71)申请人江苏鑫环球建设工程有限公司地址 225500 江苏省泰州市姜堰区罗塘街道六角池40号(72)发明人王勇　陆进文　于冰雨　翟玉平　(51)Int.Cl.E04C 2/30(2006.01)E04C 2/284(2006.01)B32B 3/06(2006.01)B32B 33/00(2006.01)(54)发明名称一种房屋建筑施工用的结构板(57)摘要本发明公开了一种房屋建筑施工用的结构板，包括包边与板体，所述板体为矩形体结构，所述板体的四个拐角处各设置有一个包边，所述包边设置在板体的四个拐角处，所述包边与板体通过套接涂刷连接，所述板体的下端的左右两侧各设置有一个第一桁架，本发明中通过设置有加硬层，这样可以使得该结构板可以在加硬层的作用下使得具有更好的坚固性，本发明中通过在板体的表端上涂抹有各种涂料，包括有防水层、防紫外线层和防紫外线层，这样可以使得该板体表端的涂料的作用得到更好的提升，并且通过防水层这可以使得该板体的表端不会由于水的作用而导致表层的破损，而且使得污物不会进行粘附。

权利要求书1页说明书4页附图2页CN 109898732 A 2019.06.18C N 109898732A权　利　要　求　书1/1页CN 109898732 A1.一种房屋建筑施工用的结构板，包括包边（1）与板体（2），其特征在于：所述板体（2）为矩形体结构，所述板体（2）的四个拐角处各设置有一个包边（1），所述包边（1）设置在板体（2）的四个拐角处，所述包边（1）与板体（2）通过套接涂刷连接，所述板体（2）的下端的左右两侧各设置有一个第一桁架（3），所述第一桁架（3）设置在板体（2）的下端的左右两侧，所述第一桁架（3）与板体（2）通过螺栓固定连接，所述板体（2）的下端的轴心处设置有第二桁架（4），所述第二桁架（4）设置在板体（2）的下端，所述第二桁架（4）与板体（2）通过螺栓固定连接，所述第二桁架（4）与板体（2）的连接处设置有固定螺栓（5）。

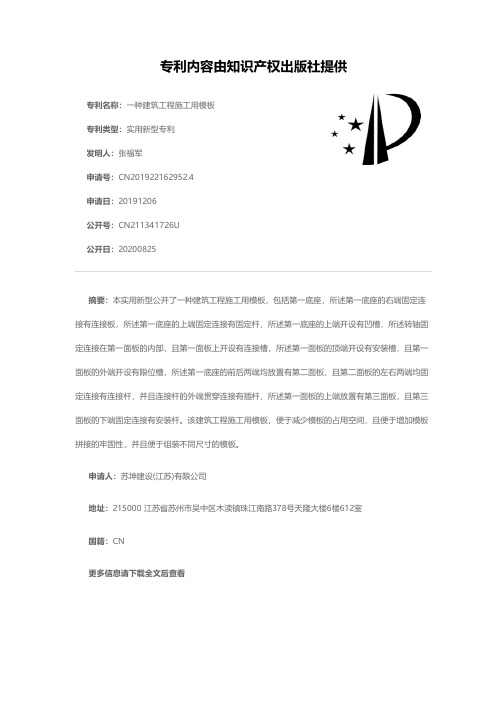

一种建筑工程施工用模板[实用新型专利]

专利名称：一种建筑工程施工用模板专利类型：实用新型专利
发明人：张福军
申请号：CN201922162952.4
申请日：20191206
公开号：CN211341726U
公开日：
20200825
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种建筑工程施工用模板，包括第一底座，所述第一底座的右端固定连接有连接板，所述第一底座的上端固定连接有固定杆，所述第一底座的上端开设有凹槽，所述转轴固定连接在第一面板的内部，且第一面板上开设有连接槽，所述第一面板的顶端开设有安装槽，且第一面板的外端开设有限位槽，所述第一底座的前后两端均放置有第二面板，且第二面板的左右两端均固定连接有连接杆，并且连接杆的外端贯穿连接有插杆，所述第一面板的上端放置有第三面板，且第三面板的下端固定连接有安装杆。

该建筑工程施工用模板，便于减少模板的占用空间，且便于增加模板拼接的牢固性，并且便于组装不同尺寸的模板。

申请人：苏坤建设(江苏)有限公司
地址：215000 江苏省苏州市吴中区木渎镇珠江南路378号天隆大楼6楼612室
国籍：CN
更多信息请下载全文后查看。

一种建筑用模板[实用新型专利]

专利名称：一种建筑用模板
专利类型：实用新型专利
发明人：霍兵兵,霍佳佳,郝萌,冯舜,张海洋申请号：CN201920440899.7
申请日：20190403
公开号：CN210164228U
公开日：
20200320
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种建筑用模板，包括顶板、固定块、螺栓孔、基壳、固定槽、支撑板、C 型块、卡块、固定杆、支撑条及卡槽，所述在顶板前后与左右位置设置有固定块，且在基壳前后与左右位置设置有固定槽，并在固定块和固定槽表面设置有螺栓孔，支撑板设置在基壳底面，且在支撑板底面中间位置设置有C型块，卡块设置在基壳顶面槽内前后两侧，且在基壳槽内中间位置设置有固定杆，支撑条前后两端插在两个卡块之间，且支撑条中间的卡槽卡在固定杆表面，顶板设置在基壳顶面，且顶板前后与左右位置的固定块嵌入进基壳前后与左右位置的固定槽内，螺栓并穿过固定块和固定槽表面的螺栓孔，从而实现顶板与基壳固定与连接，设计合理，安全可靠，宜推广使用。

申请人：霍兵兵,霍佳佳,郝萌
地址：056300 河北省邯郸市武安市武安镇三小河村679号
国籍：CN
更多信息请下载全文后查看。

一种建筑施工用建筑模板[实用新型专利]

专利名称：一种建筑施工用建筑模板专利类型：实用新型专利
发明人：邹巧常
申请号：CN202020040681.5
申请日：20200109
公开号：CN212078687U
公开日：
20201204
专利内容由知识产权出版社提供
摘要：本实用新型涉及建筑模板技术领域，且公开了一种建筑施工用建筑模板，包括左侧板、第一左插杆、第二左插杆、侧挡板和底板，左侧板的右侧与第一左插杆的左端固定连接，所述第二左插杆的左端与左侧板的右侧固定连接。

该建筑施工用建筑模板，通过设置左侧板、右侧板、侧挡板、第一左插杆、第一右插杆、第一插块、第二插块等，通过第一左插杆和第一右插杆插入侧挡板内部，再通过第一插块和第二插块对二者进行限位完成主体框架的固定，再通过第一螺杆完成对底板和右侧板的固定，完成底部的封口，通过设置第二螺杆，完成对主体框架之间的连接，解决了当前楼梯模板不易拆卸，易在拆卸的过程中损坏，难以二次利用的问题。

申请人：上海引弓建筑科技有限公司
地址：201411 上海市奉贤区奉城镇新奉公路2013号3幢1123室
国籍：CN
代理机构：上海首言专利代理事务所(普通合伙)
代理人：苗绘
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2
CN 109881882 A
说明书
1/3 页
一种建筑施工用建筑模板
技术领域 [0001] 本发明涉及建筑模板技术领域，具体为一种建筑施工用建筑模板。
背景技术 [0002] 现有的建筑模板在组合安装时，需要工作人员进行多次对接测量，以确定模板是否对齐，在多次测量的过程中，增加了工作人员的负担，也使板的安装效率无法提高，因此，需要设计一种建筑施工用建筑模板以解决上述问题。
括建筑模板主体、插板和第一固定栓，所述建筑模板主体的左侧通过焊接固定安装有插板，且插板中螺纹安装有第一固定栓，所述建筑模板主体的顶端开设有对接槽，所述对接槽右侧的建筑模板主体顶端开设有插槽。该一种建筑施工用建筑模板通过设置有对接块和对接槽，使上下两层建筑模板可快速对齐，同时通过在通槽中插入固定杆进行固定，便于工作人员后期工作，同时通过插板和插槽对相邻两块建筑模板进行固定连接，降低了建筑模板安装的难度，减轻了工作人员的负担，结构简单、设计合理，因此便于推广。
发明内容 [0003] 本发明的目的在于提供一种建筑施工用建筑模板，以解决上述背景技术中提出的在多次测量的过程中，增加了工作人员的负担，也使模板的安装效率无法提高的问题。 [0004] 为实现上述目的，本发明提供如下技术方案：一种建筑施工用建筑模板，包括建筑模板主体、插板和第一固定栓，所述建筑模板主体的左侧通过焊接固定安装有插板，且插板中螺纹安装有第一固定栓，所述建筑模板主体的顶端开设有对接槽，所述对接槽右侧的建筑模板主体顶端开设有插槽，所述对接槽底端的中间通过焊接固定安装有支撑块。 [0005] 优选的，所述建筑模板主体的底端通过焊接固定安装有对接块，且对接块与对接槽相互配合。 [0006] 优选的，所述建筑模板主体的正面通过镶嵌固定安装有隔音板，且隔音板的内部呈蜂窝状。 [0007] 优选的，所述插槽底端的建筑模板主体内部开设有第一螺纹槽，所述第一固定栓与第一螺纹槽相互配合。 [0008] 优选的，所述支撑块两侧的建筑模板主体和对接块中皆开设有通槽，且通槽设置为两道，所述支撑块左侧的通槽中放置有固定杆，且固定杆的底端穿过通槽延伸至建筑模板主体底端的外侧。 [0009] 优选的，所述固定杆顶端的两侧皆固定安装有侧板，且侧板远离固定杆的一侧上皆螺纹安装有第二固定螺栓，所述支撑块两侧的建筑模板主体顶端皆开设有第二螺纹槽，且第二螺纹槽与第二固定螺栓相互配合。 [0010] 与现有技术相比，本发明的有益效果是：该一种建筑施工用建筑模板通过设置有对接块和对接槽，使上下两层建筑模板可快速对齐，同时通过在通槽中插入固定杆进行固定，便于工作人员后期工作，同时通过插板和插槽对相邻两块建筑模板进行固定连接，降低了建筑模板安装的难度，减轻了工作人员的负担，结构简单、设计合理，因此便于推广。
( 19 )中华人民共和国国家知识产权局
( 12 )发明专利申请
(21)申请号 201910076997 .1
(22)申请日 2019 .01 .27
(71)申请人天津戴柏瑞克建筑工程有限公司地址 300350 天津市津南区北闸口镇裕营路6号
(72)发明人马作京
(74)专利代理机构天津市科航尚博专利代理事务所(普通合伙) 12234
6 .根据权利要求5所述的一种建筑施工用建筑模板，其特征在于：所述固定杆(5)顶端的两侧皆固定安装有侧板(7) ，且侧板(7)远离固定杆(5)的一侧上皆螺纹安装有第二固定螺栓(8) ，所述支撑块(13)两侧的建筑模板主体(1)顶端皆开设有第二螺纹槽(10) ，且第二螺纹槽(10)与第二固定螺栓(8)相互配合。
4 .根据权利要求1所述的一种建筑施工用建筑模板，其特征在于：所述插槽(11)底端的建筑模板主体(1)内部开设有第一螺纹槽(12) ，所述第一固定栓(4)与第一螺纹槽(12)相互配合。
5 .根据权利要求2所述的一种建筑施工用建筑模板，其特征在于：所述支撑块(13)两侧的建筑模板主体(1)和对接块(2)中皆开设有通槽(9) ，且通槽(9)设置为两道，所述支撑块 (13) 左侧的通槽(9)中放置有固定杆 (5) ，且固定杆 (5)的底端穿过通槽 (9) 延伸至建筑模板主体(1)底端的外侧。
附图说明 [0011] 图1为本发明的结构正视示意图； [0012] 图2为本发明的结构正视剖面示意图； [0013] 图3为本发明的结构仰视示意图。
3
CN 109881882 A
说明书
2/3 页
[0014] 图中：1、建筑模板主体；2、对接块；3、插板；4、第一固定栓；5、固定杆；6、对接槽；7、侧板；8、第二固定螺栓；9、通槽；10、第二螺纹槽；11、插槽；12、第一螺纹槽；13、支撑块；14、隔音板。
2 .根据权利要求1所述的一种建筑施工用建筑模板，其特征在于：所述建筑模板主体 (1)的底端通过焊接固定安装有对接块(2) ，且对接块(2) 与对接槽(6) 相互配合。
3 .根据权利要求1所述的一种建筑施工用建筑模板，其特征在于：所述建筑模板主体 (1)的正面通过镶嵌固定安装有隔音板(14) ，且隔音板(14)的内部呈蜂窝状。
权利要求书1页说明书3页附图3页
CN 109881882 A
CN 109881882 A
权利要求书
1/1 页
1 .一种建筑施工用建筑模板，包括建筑模板主体(1)、插板(3)和第一固定栓(4) ，其特征在于：所述建筑模板主体(1)的左侧通过焊接固定安装有插板(3) ，且插板(3)中螺纹安装有第一固定栓(4) ，所述建筑模板主体(1)的顶端开设有对接槽(6) ，所述对接槽(6)右侧的建筑模板主体(1) 顶端开设有插槽(11) ，所述对接槽 (6) 底端的中间通过焊接固定安装有支撑块(13)。
代理人吴疆
(51)Int .Cl . E04G 9/02(2006 .01) E04G 17/00(2006 .01)
(10)申请公布号 CN 109881882 A (43)申请公布日 2019.06.14
( 54 )发明名称一种建筑施工用建筑模板
( 57 )摘要本发明公开了一种建筑施工用建筑模板，包
