GN19隔离开关说明书(详实材料)

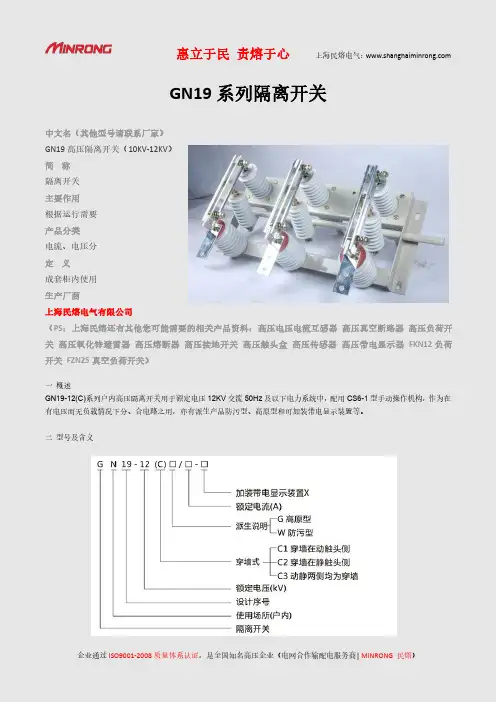

GN19系列隔离开关
中文名（其他型号请联系厂家）
GN19高压隔离开关（10KV-12KV）
简称
隔离开关
主要作用
根据运行需要
产品分类
电流、电压分
定义
成套柜内使用
生产厂商
上海民熔电气有限公司
（PS：上海民熔还有其他您可能需要的相关产品资料：高压电压电流互感器高压真空断路器高压负荷开关高压氧化锌避雷器高压熔断器高压接地开关高压触头盒高压传感器高压带电显示器FKN12负荷开关FZN25真空负荷开关）
一概述
GN19-12(C)系列户内高压隔离开关用于额定电压12KV交流50Hz及以下电力系统中，配用CS6-1型手动操作机构，作为在有电压而无负载情况下分、合电路之用，亦有派生产品防污型、高原型和可加装带电显示装置等。

二型号及含义
三主要技术参数
四外形及安装尺寸。

gn19-10q型隔离开关参数GN19-10Q型隔离开关是一种常用的高压开关设备，具有很多重要的参数。

以下将详细介绍这些参数，并对其作用进行解释。

1.额定电压（Rated Voltage）：GN19-10Q型隔离开关的额定电压一般为10kV。

额定电压是指设备能够正常工作的电压范围，超过该电压范围可能会导致设备损坏或失效。

2.额定电流（Rated Current）：GN19-10Q型隔离开关的额定电流一般为630A。

额定电流是指设备可以安全工作的电流范围，超过该电流范围可能导致设备过载，甚至发生火灾等危险。

3.隔离开断能力（Isolation Breaking Capacity）：GN19-10Q型隔离开关的隔离开断能力一般为20kA。

隔离开断能力是指设备可以安全切断电路的能力，超过该能力可能导致开关无法正常切断电路。

4.雷电冲击耐受能力（Lightning Impulse Withstand Voltage）：GN19-10Q型隔离开关的雷电冲击耐受能力一般为75kV。

雷电冲击耐受能力是指设备可以安全承受雷电冲击的能力，超过该能力可能导致设备受损。

5.支路电流耐受能力（Short-time Withstand Current）：GN19-10Q型隔离开关的支路电流耐受能力一般为20kA。

支路电流耐受能力是指设备可以安全承受短时间的大电流冲击的能力，超过该能力可能导致设备受损。

6.短路开断能力（Short-circuit Breaking Capacity）：GN19-10Q型隔离开关的短路开断能力一般为20kA。

短路开断能力是指设备可以安全切断电路的能力，超过该能力可能导致开关无法正常切断电路。

7.防护等级（Protection Level）：GN19-10Q型隔离开关的防护等级一般为IP4X。

防护等级是指设备对外界固体物质、液体物质和外界触摸的保护能力，数字越高表示防护能力越强。

8.操作机构额定操作力（Rated Operating Force）：GN19-10Q型隔离开关的操作机构额定操作力一般为≤200N。

四川省电力公司变电检修履职能力培训操作任务书及附件Ⅰ级GN19-10型隔离开关分解组装单位姓名年月日四川省电力公司变电检修履职能力培训操作任务书一、任务名称GN19-10型隔离开关分解组装二、适用岗位适用于变电检修履职能力Ⅰ级，包括初、中级工。

三、具体任务根据检修工艺要求，正确完成对GN19-10型隔离开关单相分解组装工作四、工作规范及要求1、检修前准备充分，做好现场查勘。

2、着装、工具、仪表、材料合理、齐全、合格，检修技术资料（包括运行缺陷记录，检修报告，检修工艺）齐全。

3、办理工作票开工手续必须符合安全工作规程。

开工前做好现场安措，交待安全注意事项及对危险点的控制。

4、工作过程、严格按照工作票规定的范围进行作业。

5、要求操作程序正确、动作规范。

若在操作过程中出现严重违规，立即终止任务，考核成绩记为0分。

五、时间要求本模块操作时间为45分钟，时间到立即终止任务。

现场标准化作业流程检修单位接受生产任务检修单位编制预算、三措、施工进度和材料计划↓相关部门组织审批↓通过相关部门办理停电申请检修单位实施现场检修工作↓工作负责人对检修重要工序、工艺确认技术职能部门组织运行、检修人员进行总体验收↓办理工作终结手续↓检修单位编制设备检修工作总结将正确答案填入空格内A. 现场查勘；B. 检修结束后，检修单位自检并申请验收；C. 检修单位实施工作准备并办理开工许可手续；现场查勘表附件三：现场作业措施书（含危险点分析）工器具和材料准备GN19-10型隔离开关分解组装工序、工艺确认表确认人：GN19-10型隔离开关分解组装主要测试数据测试人：年月日四川省电力公司变电检修履职能力技能考核评分细则911。

在电气工程图纸和相关技术资料中，隔离开关的电气符号通常表示为"GN19"。

这个符号代表了隔离开关的基本型号和特性。

"GN"通常代表隔离开关的系列名称，而"19"则可能表示该隔离开关的额定电流或特定规格。

这个符号简洁明了，能够快速识别出隔离开关的类型和规格。

此外，根据不同的设计和技术规格，隔离开关的电气符号可能还包含其他信息，例如操作方式、极数、是否带接地等。

这些信息有助于更准确地描述隔离开关的功能和用途，并为电气工程师和相关技术人员提供准确的指导。

总的来说，使用统一的电气符号能够方便技术交流和专业合作，提高电气设计和安装的准确性。

通过理解和正确使用这些电气符号，专业人员能够更好地理解和评估电路系统的构成和功能。

G N19隔离开关说明书-CAL-FENGHAI.-(YICAI)-Company One1
一、概述
GN19-12(C)系列户内高压交流隔离开关适用于交流50Hz，额定电压12kV及以下电力系统中，配用人力操作机构，作为在有电压而无负载情况下，分合电器之用。

本产品性能符合GB1985《交流高压隔离开关和接地开关》标准规定。

二、型号及含义
G N 19 - 12 (C) / S □□
□额定短时耐受电流(kA)
□额定电流(A)S手力操动C穿墙型12额定电压(kV)19设计序号N户内G隔离开关
四、安装尺寸
五、订货须知
订购是须注明：1、产品型号、额定电压、额定电流及操动机构型号、安装方式。

2、隔离开关与操动机构配套供应，也可单独供应。

上海昌开电器有限公司。

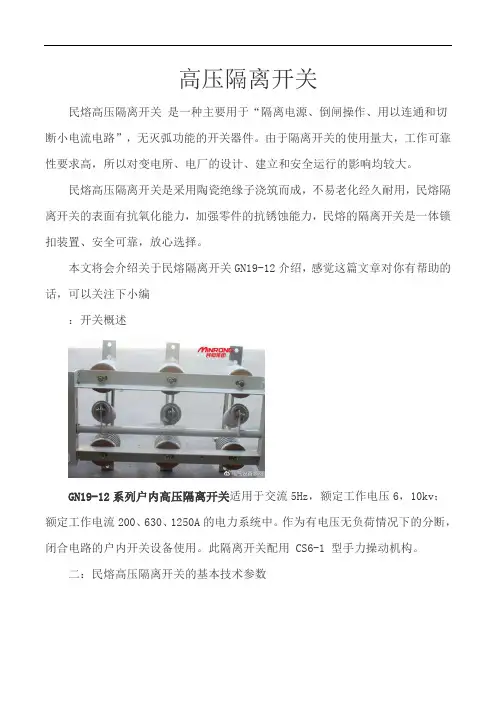

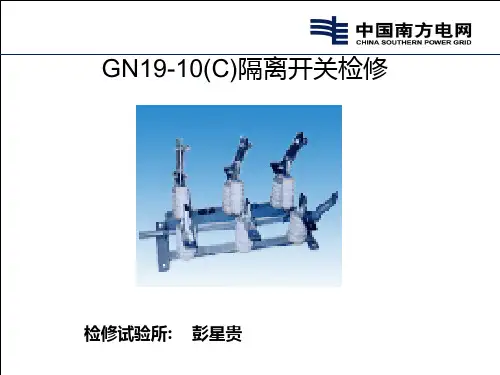

高压隔离开关民熔高压隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔高压隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

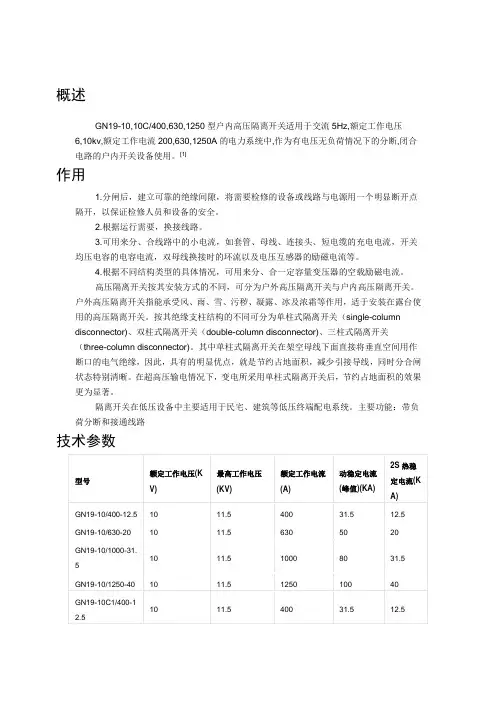

本文将会介绍关于民熔隔离开关GN19-12介绍，感觉这篇文章对你有帮助的话，可以关注下小编：开关概述GN19-12系列户内高压隔离开关适用于交流5Hz，额定工作电压6，10kv；额定工作电流200、630、1250A的电力系统中。

作为有电压无负荷情况下的分断，闭合电路的户内开关设备使用。

此隔离开关配用 CS6-1 型手力操动机构。

二：民熔高压隔离开关的基本技术参数三：民熔高压隔离开关的外形及安装尺寸四：民熔高压隔离开关的结构和工作原理GN19-10/400A、GN19-10/630A、GN19-10/1000A、GN19-10/1250A户内高压隔离开关的每相导电部分通过两个支柱绝缘子固定在底座上。

（GN19-10C/400A、GN19-10C/630A、GN19-10C/1000A、GN19-10C/1250A型则为一个为支柱绝缘子，一个为瓷套管绝缘子）三相平行安装，导电部分由触刀、静触头、触座（或导电杆）组成。

触刀由两片槽形铜板组成，它不仅增大了触刀散热面积，对降低温度有利，而且提高了触刀的机械强度，使开关的动稳定性提高。

触刀一端通过螺栓安装在触座上（或导电杆上）。

为转动接触触刀，另一端与静触刀系可分连接，而触刀触压力靠两端的弹簧来维持。

户内高压隔离开关在接触处安排有磁锁板，加磁锁板的目的是，当很大的短路电流通过时加强了两槽形触刀之间的吸引力，亦即增加了接触压力，因而提高了开关的动热稳定性。

GN19- 10/400A 、 GN19-10/630 隔离开关极即通过电流小。

GN19－10/630系列高压隔离开关一、用途GN19－10/630系列高压隔离开关（以下简称开关）系户内高压电器设备，用于交流50赫兹，额定电压10千伏以及以下的网络中，作为有电压而无负载的情况下分，合电路之用。

二、使用环境条件1、海拔高度不超过1000m;2、周围环境温度不高于+40℃及不低于-5℃；3、相对湿度不大于90%（+25℃）4、无剧烈振动、摆动或冲击的场所；5、无火灾,爆炸,腐蚀金属破坏绝缘的有害气体及导电、尘埃场所三、型号及含义G N 19 104 S热稳定电流(千安)额定电流（安）额定电压（千伏）设计序号户内装置隔离开关四、主要技术参数五、结构简介GN19－10/630系列隔离开关的每相导电部分通过两个支柱绝缘子固定在角钢底座上，平行安装，导电部分由触头、触座和触刀组成，触刀中间均连有拉杆绝缘子，拉杆绝缘子与安装在底架上的主轴相连，主轴通过拐臂与连杆和CS6-1T型操动机构相连，操动机构上用连动杆(用户自备)接至开关一起连动。

底架装配、由主轴限位板(停档)组成、限位板主要用来保证导电触刀分、合时的到位所设计的终点位置。

开关分闸时，操动机构手柄向下方向拉，可使开关分闸，反向上之推进则合闸。

在触头、触刀接触处加有压力弹簧的目的是：当很大的短路电流通过时加强了两触刀之间的压力。

亦即增加了接触处的接触压力，因此提高了开关的动热稳定性。

六、安装与调整5.1、安装前的准备工作5.2、打开包装箱，按照装箱单检查产品备件及随附技术文件是否齐全，检查产品在运输、保管过程中有无损伤。

5.3、将固定操动机构的零件拆除。

5.4、清除产品内的灰尘污物，用于抹布仔细擦拭绝缘子表面。

5.5、在所有机械摩擦部分，涂工业凡士林油。

5.6、隔离开关与操动机构可以垂直或倾斜安装在开关柜内。

5.7、按安装图给定的安装尺寸确定隔离开关的位置。

并注意开关在分合闸时，其导电部分对地的绝缘距离不小于125mm。

5.8、安装后CS6-1T型操动机构的手柄转动角度应与隔离开关“分”、“合”时主轴转动的角度相配合。

一、10KV高压户内隔离开关《GN19ST-12／1000A》称说明概述10KV高压户内隔离开关《GN19ST-12／1000A》称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。

《GN19ST-12／1000A》适于重合闸操作并有极高的操作可靠性与使用寿命。

《GN19ST-12／1000A》(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。

《GN19ST-12／1000A》(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。

《GN19ST-12／1000A》在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用动静触头允许磨损累计厚度mm 3四、《GN19ST-12／1000A》选型用户可根据被保护对象选用不同型号的《GN19ST-12／1000A》，对使用场所的不同可选用防污型和高原型。

为满足市场的需求我厂可根据用户的要求设计各种非标产品。

《《GN19ST-12／1000A》10KV高压户内隔离开关》五、《GN19ST-12／1000A》使用条件：1.适用于户内、外；2.环境温度-40℃~+40℃；3.海拔高度不超过3000m（瓷套式不超过1000m）；4.电源频率不小于48Hz、不超过62 Hz；5.长期施加在《GN19ST-12／1000A》端子间的工频电压不超过《GN19ST-12／1000A》的持续运行电压；6.地震烈度8度及以下地区；7.大风速不超过35m/s。

8.《GN19ST-12／1000A》保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。

GN19-12系列户内高压隔离开关安装使用说明书华仪电气股份有限公司1、概述1.1 本型户内高压隔离开关为额定12kV三相交流50Hz的户内装置,供户内高压设备在有电压无电流时,分合电路之用,其性能达到IEC129及GB1985国际标准。

1.2 型号种类GN19-12为平装型GN19-12C1为隔离开关转动侧装置穿墙套管型GN19-12C2为开断侧装置穿墙套管型GN19-12C3为隔离开关转动侧与开断侧均装置穿墙套管型2 使用环境条件2.1 海拔:不超过1000m,2.2 环境温度：上限+40℃,下限-25℃,2.3 相对湿度:日平均不大于95%,月平均不大于90%。

饱和蒸汽压:日平均不大于22mbar,月平均不大于18 mbar。

2.4 不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈振动的场所。

2.5 户内产品的使用环境无显著的污秽。

3、型号与含义G N 19 – 12 (C) / - □ - □额定短时耐受电流kA额定电流A穿墙式额定电压设计序号户内使用隔离开关3、主要技术参数3.1隔离开关的技术参数见表1表1:技术参数名称单数据位产品全型号额定电压额定电流4秒额定短时耐受流（有效值）额定峰值耐受电流（峰值）额定绝缘水平雷电冲击耐受电压工频电压（施加1分钟）极对地和极间断口间极对地和极间断口间kV A kA kA kV（峰值）kV（有效值）GN19-12/400-12.512 400 12.5 31.575 85 42 49GN19-12/630-20 630 20 50 GN19-12/1000-31.5 1000 31.5 80 GN19-12/1250-31.5 1250 31.5 80 GN19-12C1/400-12.5 400 12.5 31.5 GN19-12C1/630-20 630 20 50 GN19-12C1/1000-31.5 1000 31.5 80 GN19-12C1/1250-31.5 1250 31.5 80 GN19-12C2/400-12.5 400 12.5 31.5 GN19-12C2/630-20 630 20 50 GN19-12C2/1000-31.5 1000 31.5 80 GN19-12C2/1250-31.5 1250 31.5 80 GN19-12C3/400-12.5 400 12.5 31.5 GN19-12C3/630-20 630 20 50 GN19-12C3/1000-31.5 1000 31.5 80 GN19-12C3/1250-31.5 1250 31.5 803.2技术要求,见表2表2:技术要求4、结构特点隔离开关主要由导电部分和底架组成,每相导电部分通过两个绝缘子固定在底架上。

GN19-12 GN19-12C型系列户内高压隔离开关安装使用说明书西安高压隔离开关厂2012.08.101 产品概述GN19-10系列户内高压隔离开关（以下简称隔离开关）为额定电压10kV，三相交流50Hz的户内装置，作为有电压而无负载的情况下分合电路之用。

2使用环境条件及安装场所a.海拔高度不超过1000米;b.环境温度不高于＋40°C,不低于－30°C;c.相对湿度不大于90%,(＋25°C);d.应无剧烈震动、摆动或冲击的场所；e.应无严重影响隔离开关绝缘和导电能力的气体、蒸汽、化学性沉积、盐雾、灰尘、污垢及其它爆炸性、侵蚀性物质。

3 技术参数产品型号额定电压最高工作电压额定电流4S热稳定电流动稳定电流GN19-12/400A10 12 400A 12.5KA 31.5KAGN19-12C/400AGN19-12/630A630A 20KA 50KAGN19-12C/630AGN19-12/1000A1000A 31.5KA 80KAGN19-12C/1000AGN19-12/1250A1250A 40KA 100KAGN19-12C/1250AGN19-12/1600A1600A 40KA 100KAGN19-12C/1600AGN19-12/2000A2000A 50KA 125KAGN19-12C/2000A4 隔离开关结构及工作原理GN19-12/400、630、1000、1250A型隔离开关的每一相导电部分通过两个支柱绝缘子固定在底架上，（GN19-12C/400、630、1000、1250A型隔离开关则一个为支柱绝缘子，一个为瓷套绝缘子）三相平行安装、导电部分由触刀、静触头、触座（或导电杆）组成。

每一相触刀中间均连有拉杆绝缘子，拉杆绝缘子与安装在底架上的主轴连接。

主轴通过手柄与连杆（用户自备）和CS6-1型手力操动机构相连在一起连动。

触刀由两片槽型铜板组成，它不仅增大了触刀散热面积对降低温度有利，而且提高了触刀的机械强度，使开关的动热稳定性提高，触刀一端通过（销轴）安装在触座上（或导电杆上）。
