机械制图教案——装配图

项目十二装配图教学设计IL在装配图中，零件的工艺结构，如倒角、圆角、退刀槽、拔模斜度、滚花等均可不画。

IIL夸大画法3、装配图的尺寸标注和技术要求①装配图的尺寸标注a、性能(或规格)尺寸b、装配尺寸c、安装尺寸d、外形尺寸e、其他重要尺寸②装配图的技术要求a、装配要求b、检验要求c、使用要求4、装配图的零、部件编号与明细栏①装配图中零、部件序号及其编排方法(GB/T4458.2- 1984)a、一般规定b、序号的编排②图中的标题栏及明细栏a、标题栏(GB/T10609.1 —1989) b、明细栏(GB/T 10609.2—1989) 5、装配工艺结构①接触面与配合面的结构a、两个零件接触时，在同一方向只能有•对接触面，这种设计既可满足装配要求，同时制造也很方便。

b、轴颈和孔配合时，应在孔的接触端面制做倒角或在轴肩根部切槽，以保证零件间接触良好。

②便于装拆的合理结构IL在装配图中，零件的工艺结构，如倒角、圆角、退刀槽、拔模斜度、滚花等均可不画。

IIh夸大画法3、装配图的尺寸标注和技术要求①装配图的尺寸标注a、性能(或规格)尺寸b、装配尺寸c、安装尺寸d、外形尺寸e、其他重要尺寸②装配图的技术要求a、装配要求b、检验要求c、使用要求4、装配图的零、部件编号与明细栏①装配图中零、部件序号及其编排方法(GB/T4458.2 —1984)a、一般规定b、序号的编排②图中的标题栏及明细栏a、标题栏(GB" 10609.1 — 1989)b、明细栏(GB/T 106()9.2—1989)5、装配工艺结构①接触面与配合面的结构a、两个零件接触时，在同--方向只能有•对接触面, 这种设计既可满足装配要求，同时制造也很方便。

b、轴颈和孔配合时，应在孔的接触端面制做倒角或在轴肩根部切槽，以保证零件间接触良好。

②便于装拆的合理结构授课内容：制图国家标准的基本规定任务1 认识装配图任务引入机械行业中的机器和部件都是若干个零件按一定的装配关系和技术要求装配起来的，这样一个表达产品及其组成部分连接装配关系的图样我们称为装配图。

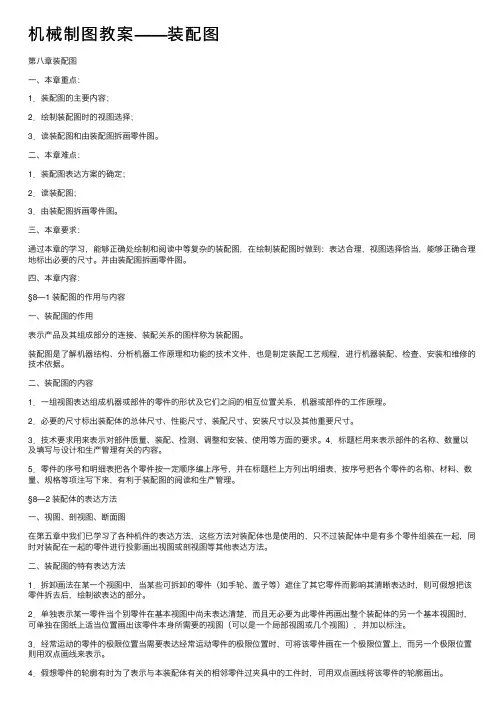

机械制图教案——装配图第⼋章装配图⼀、本章重点：1．装配图的主要内容；2．绘制装配图时的视图选择；3．读装配图和由装配图拆画零件图。

⼆、本章难点：1．装配图表达⽅案的确定；2．读装配图；3．由装配图拆画零件图。

三、本章要求：通过本章的学习，能够正确处绘制和阅读中等复杂的装配图，在绘制装配图时做到：表达合理，视图选择恰当，能够正确合理地标出必要的尺⼨。

并由装配图拆画零件图。

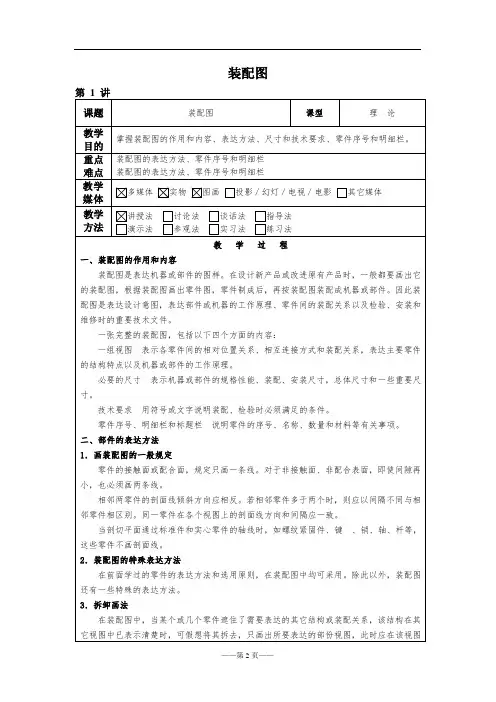

四、本章内容：§8—1 装配图的作⽤与内容⼀、装配图的作⽤表⽰产品及其组成部分的连接、装配关系的图样称为装配图。

装配图是了解机器结构、分析机器⼯作原理和功能的技术⽂件，也是制定装配⼯艺规程，进⾏机器装配、检查、安装和维修的技术依据。

⼆、装配图的内容1．⼀组视图表达组成机器或部件的零件的形状及它们之间的相互位置关系，机器或部件的⼯作原理。

2．必要的尺⼨标出装配体的总体尺⼨、性能尺⼨、装配尺⼨、安装尺⼨以及其他重要尺⼨。

3．技术要求⽤来表⽰对部件质量、装配、检测、调整和安装、使⽤等⽅⾯的要求。

4．标题栏⽤来表⽰部件的名称、数量以及填写与设计和⽣产管理有关的内容。

5．零件的序号和明细表把各个零件按⼀定顺序编上序号，并在标题栏上⽅列出明细表，按序号把各个零件的名称、材料、数量、规格等项注写下来，有利于装配图的阅读和⽣产管理。

§8—2 装配体的表达⽅法⼀、视图、剖视图、断⾯图在第五章中我们已学习了各种机件的表达⽅法，这些⽅法对装配体也是使⽤的，只不过装配体中是有多个零件组装在⼀起，同时对装配在⼀起的零件进⾏投影画出视图或剖视图等其他表达⽅法。

⼆、装配图的特有表达⽅法1．拆卸画法在某⼀个视图中，当某些可拆卸的零件（如⼿轮、盖⼦等）遮住了其它零件⽽影响其清晰表达时，则可假想把该零件拆去后，绘制欲表达的部分。

2．单独表⽰某⼀零件当个别零件在基本视图中尚未表达清楚，⽽且⽆必要为此零件再画出整个装配体的另⼀个基本视图时，可单独在图纸上适当位置画出该零件本⾝所需要的视图（可以是⼀个局部视图或⼏个视图），并加以标注。

第八章装配图8.1装配图的作用和内容装配图是表达机器或部件的图样，通常用来表达机器或部件的工作原理以及零、部件间的装配和连接关系，是机械设计和生产中的重要技术文件之一。

1、一组视图表达机器或部件的传动线路、工作原理、各组成零件的相对位置、装配关系、连接方式和主要零件的结构形状等。

2、必要的尺寸只需标注出表示机器或部件的性能、装配、检验和安装所必需的一些尺寸。

3、技术要求用数字符号或文字对机器或部件的性能、装配、检验、调整、验收以及使用方法等方面的要求进行说明。

4、零件序号、明细栏和标题栏装配图与零件图最明显的区别就是在装配图中对每个零件进行编号，并在标题栏上方按编号顺序绘制成零件明细栏。

8.2装配图的视图表达方法装配图和零件图一样都是机械图样，它们的共同点是都要表达出装配体或零件的内、外结构。

国家标准关于零件的各种表达方法和选择视图的原则，在表达部件时也适用。

但零件图与装配图又有区别。

零件图用来表达零件的结构、形状，而装配图主要表达机器或部件的工作原理、装配关系，因此装配图在表达方面有它的特殊性。

为了清晰而又简便地表达出部件的结构，机械制图国家标准对装配图提出了一些规定画法和特殊画法。

8.2.1装配图视图的选择1、主视图一般将装配体的工作位置作为选取主视图的位置，以最能反映装配体的装配关系、工作原理及结构、形状的方向作为画主视图的方向。

若装配体工作位置倾斜，应先放正，再进行绘图。

2、其它视图主视图未能表达清楚的装配关系，应根据需要配以其他基本视图或辅助视图，直至把工作原理、装配关系完全表达清楚。

可根据需要进行适当的剖视、断面，同时应照顾到图幅的布局。

8.2.2装配图上的规定画法1、接触面和非接触面2、剖面线的画法3、剖视图中不剖零件的画法8.2.3装配图上的特殊画法1、拆画画法和结合面剖切画法2、单独表达某个零件的方法3、假想画法8.2.4装配图上的简化画法1．对于装配图中若干相同的零、部件组，如螺栓连接等，可只详细地画出其中一组或几组，其余则只需用细点画线表示其位置即可，如图8-7中的螺钉连接。

机械制图课程教案模板篇1机械制图教案项目八装配图的表达（一）教学目标：1.熟悉装配图的内容和装配图的特殊表达方法；2.掌握装配图视图的选择和装配结构的合理性要求；3.能正确识读装配图和由装配图拆画零件图。

教学重点：1.装配图的视图选择；2.装配结构的合理性。

教学难点：装配图的识读和由装配图拆画零件图。

课题导入认识装配图任务引入机械行业中的机器和部件都是若干个零件按一定的装配关系和技术要求装配起来的，这样一个表达产品及其组成部分连接装配关系的图样我们称为装配图。

设计人员在设计机器或部件时，也是先根据设计思想绘制出装配示意图，然后再根据装配示意图绘制出装配图，最后根据装配图绘制出零件图。

可见，装配图在机械生产行业中所处的重要地位，要绘制装配图或识读装配图，首先我们必须对装配图有一个正确的认识。

讲授要点一、装配图的内容（教师可结合图7-1进行讲解说明）1.一组视图表达机器或部件的工作原理、装配关系、连接方式和主要零件的结构形状。

2.必要的尺寸表示机器或部件的性能、规格及装配、检验和安装时所必须的尺寸。

包括(1)规格（性能）尺寸表示机器或部件的规格（性能）尺寸，是设计、了解和选用该机器或部件的依据(2)装配尺寸表示零件间装配关系的尺寸，一般包括：配合尺寸：表示两零件间具有配合性质的尺寸相对位置尺寸相对位置尺寸表示装配或拆画零件图时，需要保证的零件间或部件间比较重要的相对位置的尺寸(3)安装尺寸表示将部件安装到机器上或将整机安装到基座上时所需要的尺寸。

(4) 外形尺寸表示机器或部件整体轮廓大小的尺寸，即总长、总宽和总高。

它为包装、运输和安装时所占的空间大小提供了依据。

(5) 其他重要尺寸如零件运动的极限位置尺寸，主要零件的重要尺寸注意：以上五类尺寸并不是孤立的，有的尺寸具有几种含义。

因此在标注装配图的尺寸时，不是一律都要将上述五类尺寸注全，而要视具体情况而定。

3.技术要求用文字或符号说明机器或部件的装配、安装、检验、运转和使用的技术要求。

中等专业学校2022-2023-2教案编号教学内容装配图中的一组图形用来表达机器（或部件）的工作原理、装配关系很结构特点。

前面所述机件的表达方法可以用来表达装配图，但由于装配图表达重点不同，还需要一些规定的表示法和特殊的表示法。

2.必要尺寸标注出反映机器（或部件）的规格（性能）尺寸、安装尺寸、零件之间的装配尺寸以及外形尺寸等。

3.技术要求用文字或符号注写机器（或部件）的质量、装配、检验、使用等方面的要求。

4.标题栏、零件序号和明细栏根据生产组织和管理的需要，在装配图上对每个零件编注序号，并填写明细栏。

在标题栏中注明装配体名称、图号、绘图比例以及有关人员的责任签字等。

（二）装配图画法的基本规则根据国家有关标准规定，并综合前面章节有关表述，装配图画法有以下规则：1.实心零件画法在装配图中，对于紧固件以及轴、键、销等实心零件，若按纵向剖切，且剖切平面通过其对称平面或轴线时，这些零件均按不剖绘制。

2.相邻零件轮廓线的画法两个零件的接触表面（或基本尺寸相同的配合面）只有一条共有的轮廓线表示；非接触面画两条轮廓线。

3.相邻零件剖面线的画法教学内容在剖视图中，相接触的两零件的剖面线的方向应相反或间隔不等。

三个或三个以上零件相接触时，除其中两个零件的剖面线倾斜方向不同外，第三个零件应采用不同的剖面线间隔或者与同方向的剖面线位置错开。

注：在各视图中同一零件的剖面线方向与间隔必须一致。

（三）装配图的特殊画法零件图的各种表示法（视图、剖视图、断面图）同样适用于装配图，大装配图着重表达装配图的结构特点、工作原理和各零件间的装配关系。

针对这一点，国家标准制定了表达机器（或部件）装配图的特殊画法。

1.简化法教学内容四、课堂小结1.装配图的作用和包含的内容2.装配图的规定画法、简化法和特殊画法；五、课堂练习六、课后练习学生完成习题册相关练习；板书设计9-1 装配图的内容和表示法一、装配图的内容1. 一组图形2.必要尺寸3.技术要求4.标题栏、零件序号和明细栏二、装配图画法的基本规则1.实心零件画法2.相邻零件轮廓线的画法3.相邻零件剖面线的画法三、装配图的特殊画法1. 简化法2.特殊画法教后札记。

第9章装配图一、本章重点：1．装配图的主要内容。

2．绘制装配图时的视图选择。

3．读装配图和由装配图拆画零件图。

二、本章难点：1．装配图表达方案的确定；2．读装配图；3．由装配图拆画零件图。

三、本章要求：通过本章的学习，能够正确处绘制和阅读中等复杂的装配图，在绘制装配图时做到：表达合理，视图选择恰当，能够正确合理地标出必要的尺寸。

并由装配图拆画零件图。

四、本章内容：第9章装配图装配图是表达机器或部件的工作原理、结构性能和各零件之间的装配、连接关系等内容的图样。

在设计机器时，首先要根据设计意图绘制装配图，然后再拆画零件图。

§9-1 装配图的内容装配图主要用来表达机器或部件的构造、各组成部分的连接、装配关系。

一张完整的装配图应具备五项基本内容：1．一组图形采用各种表达方法来正确、完整、清晰地表达机器或部件的工作原理、传动路线、零件之间的装配关系以及零件的主要结构形状。

2．必要尺寸主要是标明机器或部件的性能、规格、总体的大小、零件间的配合关系以及安装时所必要的尺寸。

3．技术要求用文字说明机器或部件的性能、装配、检验、调试要求以及使用规则。

4．标题栏标题栏表明机器或部件的名称、重量、绘图比例和图号等。

5．明细栏和零件的序号明细栏表明机器或部件上各零件的名称、序号、数量、材料以及备注等。

为了便于编制其他技术文件、管理图样以及阅读图样，在装配图上必须对每个零件标注序号并填写明细栏。

§9-2 装配图的表达方法零件图的各种表达方法，如视图、剖视、断面及局部放大图等，对装配图基本上适用。

但由于零件图主要是表达零件的结构形状，而装配图则主要表达零件间的装配关系，因此，由于表达侧重点不同，装配图还有专门的规定画法和特殊表达方法。

一、装配图的基本表达方法1．主视图的选择一般情况下，主视图应将机器或部件按工作位置放置，并能反映总体结构特征、工作原理及主要零件装配关系等。

由于组成部件的各零件都集中在一个主体零件内，用视图不能表达内部结构及装配关系，因此，一般都采用剖视，即沿装配干线将部件剖开。

AutoCAD机械制图精品教程教案-装配图的绘制第一章：AutoCAD 2024基础知识1.1 课程介绍了解AutoCAD在机械制图中的应用熟悉AutoCAD 2024界面及操作掌握文件的基本操作（新建、打开、保存、关闭）1.2 界面及操作熟悉工作界面（菜单栏、工具栏、状态栏、绘图区）掌握快捷键及鼠标操作理解坐标系及视图控制（缩放、平移、旋转）1.3 基本绘图命令点、线、圆、矩形、多边形等基本图形绘制修改命令（移动、复制、旋转、缩放、修剪、延伸）1.4 尺寸标注与文字掌握尺寸标注的基本原则及类型（线性、径向、角度、连续、基线）设置标注样式添加文字说明第二章：装配图的基本概念2.1 装配图的定义及作用理解装配图的概念掌握装配图在机械设计中的重要性2.2 装配图的构成熟悉装配图的组成部分（视图、尺寸、符号、明细表）了解装配图的常见表达方式（三视图、剖面、爆炸图）2.3 装配图的绘制步骤掌握装配图的绘制流程（分析、草图、详细设计、绘制、标注、审查）第三章：装配图的绘制技巧3.1 零件库的建立了解零件库的概念掌握零件库的建立方法（手动输入、外部导入、标准零件库）3.2 装配图的绘制方法熟悉装配图的绘制技巧（对齐、插入、重合、同轴、平行）掌握组件的创建与编辑（组、层、块）3.3 装配图的标注与说明尺寸标注的注意事项掌握装配图的文字说明及符号表示第四章：典型装配图案例分析4.1 案例一：简单装配图绘制分析案例需求绘制装配图标注尺寸及说明4.2 案例二：复杂装配图绘制分析案例需求绘制装配图标注尺寸及说明4.3 案例三：标准件装配图绘制分析案例需求绘制装配图标注尺寸及说明第五章：装配图的审查与输出5.1 装配图的审查审查装配图的准确性（尺寸、符号、连接、间隙）检查装配图的完整性与一致性5.2 装配图的输出熟悉打印设置及输出格式（PDF、DWG）掌握装配图的打印与输出技巧第六章：标准件与常用件的绘制6.1 标准件的概念与分类理解标准件在机械设计中的作用熟悉螺纹、键、销、轴承等常见标准件的类型及特点6.2 标准件的绘制方法掌握标准件的绘制技巧了解标准件库的建立及应用6.3 常用件的绘制熟悉弹簧、齿轮、螺旋传动等常用件的绘制方法掌握常用件的尺寸标注与说明第七章：装配图的综合训练7.1 案例四：机械手柄装配图的绘制分析手柄装配图的需求绘制装配图标注尺寸及说明7.2 案例五：齿轮箱装配图的绘制分析齿轮箱装配图的需求绘制装配图标注尺寸及说明7.3 案例六：气缸装配图的绘制分析气缸装配图的需求绘制装配图标注尺寸及说明第八章：装配图的转换与修改8.1 装配图的转换掌握装配图的视图转换（三视图、剖面、爆炸图）熟悉装配图的格式转换（DWG、PDF）8.2 装配图的修改了解装配图的修改方法（尺寸、形状、位置、连接）掌握组件的编辑技巧（组、层、块）8.3 装配图的更新与同步掌握装配图的更新方法（插入新零件、修改零件）实现装配图的同步编辑第九章：装配图的应用与协同设计9.1 装配图的应用了解装配图在生产加工、维修、销售等方面的应用掌握装配图的信息传递与沟通9.2 协同设计了解协同设计的原则与方法掌握AutoCAD的协同设计工具（共享、协作、云端存储）9.3 装配图的转换与输出熟悉装配图的格式转换（PDF、DWG）掌握装配图的打印与输出技巧第十章：装配图的实战应用与训练10.1 实战案例一：小型发动机装配图的绘制分析发动机装配图的需求绘制装配图标注尺寸及说明10.2 实战案例二：减速机装配图的绘制分析减速机装配图的需求绘制装配图标注尺寸及说明10.3 实战案例三：液压缸装配图的绘制分析液压缸装配图的需求绘制装配图标注尺寸及说明十一章：高级装配技巧与复杂装配图的绘制11.1 高级装配技巧掌握高级装配技巧，包括非线性装配、对称装配、限制性装配等。

机械制图——装配图引言机械制图是工程设计领域中的重要一环，它涉及到各种图纸的绘制和标注，以便在实际制造和装配过程中指导工程师和技术人员进行操作。

装配图是机械制图中的一种重要类型，它能够清楚地展示各个零部件在装配过程中的位置、连接方式和关系。

本文将介绍装配图的基本概念、制作方法和应用场景，并提供一些关键要点和注意事项。

一、装配图的定义和作用装配图是一种图纸，用于表示和记录零部件在装配过程中的相对位置和连接方式。

它通常由多个分解图和零件图组成，通过逐步装配的图形表达，使读者能够清晰地了解各个零部件之间的关系和装配顺序。

装配图在机械设计和制造过程中有着重要的作用。

首先，它可以作为制造工艺的依据，指导工人进行装配操作。

其次，通过装配图，技术人员可以对产品质量进行评估和改进，发现装配过程中的潜在问题，并提前解决。

此外，装配图还可以作为产品宣传和销售的重要手段，让客户更好地了解产品的结构和优势。

二、装配图的制作方法1. 收集和准备材料在制作装配图之前，需要收集和准备相关的设计资料和零部件图纸。

这些资料包括产品设计图、零部件图和分解图等。

确保资料的准确性和完整性对于绘制准确的装配图非常重要。

2. 确定装配过程和顺序在开始绘制装配图之前，需要明确装配的过程和顺序。

这可以通过分析设计图和零部件图，了解各个零部件之间的连接方式和顺序。

3. 绘制分解图和零部件图在装配图中，通常需要包含分解图和零部件图。

分解图用于展示各个零部件在装配前的状态，零部件图用于展示各个零部件的具体形状和尺寸。

4. 绘制装配过程图在绘制装配过程图时，按照装配的顺序逐步绘制各个阶段的图形。

可以使用有连接线的符号表示零部件之间的连接关系，也可以使用特定的颜色或标注来表示不同的装配步骤。

5. 添加标注和说明在装配图中，需要添加必要的标注和说明，以帮助读者理解和操作。

标注可以包括尺寸、距离、角度、材料等信息，说明可以包括装配的注意事项、关键步骤等。

6. 校对和修正完成装配图之后，需要进行校对和修正。

图11-6 滑动轴承2.沿结合面剖切画法为了表达装配体中某些内部结构及装配关系，可假想沿某些零件的结合处进行剖切后绘制。

如图11-7所示，A—A剖视为沿轴承盖与轴承座的结合面剖切后的视图，此时零件的结合面不画剖面线，被剖断的其他零件应画剖面线。

图11-7 转子泵3.单独表示某个零件在装配图中为了表达某个主要零件的结构，可单独画出该零件的某个视图，还应在该视图的上方中央标注零件X，并标注投影方向。

如图11-7所示中视图B则单独表达了泵盖的左视图。

4.夸大画法在装配图中若绘制厚度或直径较小的薄片零件、细丝零件、较小的斜度或锥度，而这些零件又无法按实际比例画出时，允许将这些结构不按比例夸大画出。

如图11-7中垫片的夸大画法。

5.假想画法在装配图中当需要表达与本装配体有关，但不属于本装配体的相邻零（部）件时，或者在装配图中当需要表达运动机件的极限位置时，可用双点画线画出该运动零件极限位置的外形轮廓图，如图11-8、图11-9所示。

教师结合图片讲解装配图的特殊表达方法。

图11-8 手柄极限位置的假想画法图11-9 相邻机构的假想画法6.展开画法为了表达某些重叠的装配关系，如多级传动变速箱，需要表示出齿轮传动顺序和装配关系，可以假想将空间轴系按其传动顺序展开在一个平面上，画出剖视图，这种画法称展开画法。

7.简化画法(1)在装配图中，零件的工艺结构，如倒角、圆角和退刀槽等可省略不画。

(2)在装配图中，螺母和螺栓头部允许采用简化画法。

当绘制相同的螺纹紧固件组时，允许只画出一处，其余用细点画线表示出其中心位置即可，如图11-11所示。

(3)在装配图中，绘制滚动轴承时，一般一半采用规定画法，另一半采用简化画法，如图11-11所示。

图11-11 轴承的简化画法学习情境三装配图中的尺寸标注及技术要求一、装配图的尺寸标注1.性能（规格）尺寸性能（规格）尺寸是表示部件的性能和规格的尺寸，是设计时确定的尺寸，也是选用产品的主要依据。
