无机房限速器联动试验

电梯限速器检验检测注意事项摘要：电梯限速器可有效避免电梯发生坠落事故，在电梯安全运行过程中扮演着极为重要的角色，故对其进行定期检测以保障其有效运行尤为重要。

限速器是在电梯发生断绳与超速时发挥重要保护作用的安全控制部件之一，当前电梯限速器主要分为两种，即离心式与摆锤式。

当电梯上行或下行发生超速时，甚至发生坠落的情况下，限速器与安全钳发生联动作用，使电梯轿厢停住，避免轿厢坠落或轿厢冲顶的风险，大大提高安全系数。

本文重点就电梯限速器的检验方式以及相关试验检验检测注意事项进行研究分析，以供其他检验人员参考。

关键词：电梯；限速器；检验检测；注意事项引言随着社会的发展，电梯作为一种垂直乘运交通工具在人民生产生活中扮演着重要角色，因此电梯的安全运行极为重要。

电梯限速器作为电梯安全保护系统中的安全控制部件之一，能有效避免电梯发生坠落事故。

当电梯在运行中发生超速或者坠落的危险，且其他保护装置未有效作用时，限速器作为最后一道屏障触发安全钳制停轿厢。

本文针对电梯限速器作用及工作原理进行概述，分析电梯限速器检验过程中的常见问题和相应的解决对策；提出检验过程中的注意事项，以期为电梯限速器的有效检验提供有益参考。

1电梯限速器作用及工作原理概述电梯限速器指的是电梯速度监控装置，也可以理解为电梯速度的感应装置，能够保障电梯的安全使用，更是电梯不可缺少的安全装置。

当电梯出现超速、运行失控、悬挂装置断裂等情况时，电梯限速器会打开超速开关，将供电电路切断，让电梯的运行停止。

如果电梯继续超速运行，并超出额定速度的115%时；此时，摆锤摆动的幅度逐步增大，棘爪将直接卡入制动轮之中，让限速器的绳轮转动立刻停止。

由于限速器绳不再与轿厢一起继续运动，并且会提起轿厢的安全钳，所以会进一步将轿厢夹死在导轨上面，从而保障电梯的安全。

因此对电梯限速器进行定期检查，有利于及时发现问题并解决，从而降低安全事故的发生率。

2电梯限速器的检验方式2.1资料审查每部电梯的限速器与安全钳的型号不同，在展开检验检测之前，应注意其型式试验报告，细致审查限速器、安全钳的规格型号与合格证。

三菱ELENESSA无机房电梯检验技术要点赖立谢志琳一、ELENESSA无机房电梯简介ELENESSA无机房电梯是日本三菱电机株式会社全新的第二代无机房产品。

该电梯采用了全电脑交流变压变频（VVVF）技术和数据网络系统，具备丰富的智能特性，使电梯可靠性有了更大的提高。

ELENESSA无机房电梯其曳引机为自立式结构安装井道顶部的对重导轨之间。

驱动电动机为PM同步电动机，不存在励磁电流。

制动器为双制动器结构，是闭式电磁制动器。

控制屏放置于井道顶部，大量采用小型化、智能化元器件，大规模的表面粘装技术（SMT）及大型高集成电路（LSI）专用芯片。

二、主要操作面板功能介绍及应用ELENESSA无机房电梯大部分操作都在顶层层站检修面板（如左图）上进行控制，以下是对其部分功能的介绍：1.“5”指示灯指示5号接触器状况。

如果5号接触器激活，“5”灯亮，并且逆变器和曳引机处于通电状态2.“29”指示灯指示安全回路断开或切断。

亮则闭合3.“41DG”指示灯指示门状况。

亮则轿门和层门关闭4.“420”指示灯指示控制电源状况。

亮则控制电源打开5.“DZ”指示灯显示轿厢是否在门区。

亮则在门区6.主电源开关7.门机开关8.紧急电动开关用以紧急情况下短接部分安全回路。

操作只有在同时按压运行RUN和上行UP或下行DN按钮时才有效9.自动/手动切换开关操作该开关用以在自动运行（自动）和检修运行（手动）之间切换10.紧急松闸模式开关提供动态制动并且可以手动释放制动器11.应急照明开关12.照明电源开关控制插座、轿厢照明、轿厢通风装置电源13.限速器远程控制钢丝绳用于远程控制限速器动作14.井道照明开关15.紧急松闸按钮仅先将紧急松闸模式开关开启后，按此按钮来释放制动器，用于救援乘客16.运行按钮需要同时按RUN按钮和UP（上）按钮或DN（下）按钮控制电梯运行17.紧急停止开关18.7段显示器最左边一个显示内容如下：1. 上行方向2. 开门指令3. 缺相显示4. 关门指令5. 下行方向19.观察窗在顶层层站可以通过观察窗观察电梯的运行情况，与观察窗位置平行的井道内部安装有一面反光镜，方便观察。

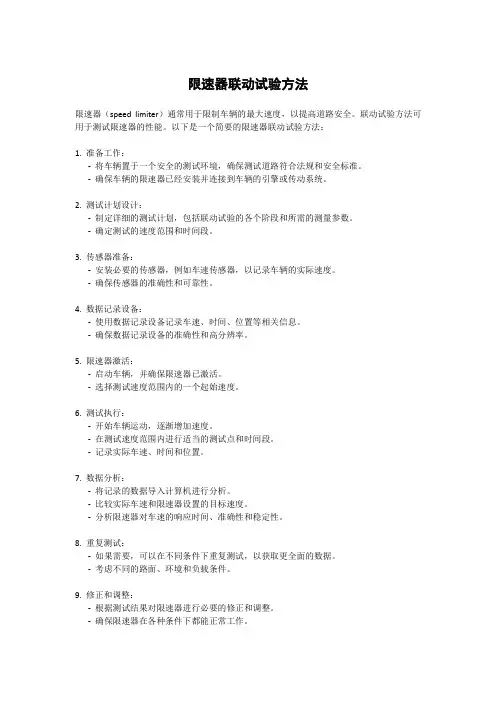

限速器联动实验方法
限速器联动实验主要是为了测试电梯的限速器和安全钳在超速情况下的联动性能。

以下是该实验的基本步骤：
1.将电梯停在较高层站，然后拨动触发锁舌。

2.将电梯设置为检修状态，开启紧急电动模式，以检修速度（一般为额定速度的一半）
下行。

此时，限速器会夹住联动钢丝绳，驱动安全钳提拉机构，使安全钳动作。

3.恢复触发锁舌状态，以检修速度上行，解除安全钳动作状态。

4.在机房操作平层或慢速下行，然后人为使限速器动作。

此时，限速绳应被卡住，安
全钳拉杆被提起，安全钳开关和楔块也动作，曳引机停止转动，制动器失电抱闸，下行按钮不起作用。

5.人为短接限速器与安全钳开关，在机房操作检修下行。

此时，曳引绳应在曳引轮上
打滑，验证轿厢已被制停在导轨上。

6.见到曳引绳打滑即刻停机，然后检查轿底相对原位置的倾斜度，应不超过5%。

7.人为短接限速器与安全钳开关，在机房以慢速使电梯上升，限速器与安全钳应复位。

8.限速器电气开关应手动复位，安全钳电气开关则有随轿厢提升而自动复位和必须人
工复位两种情况。

安全钳电气开关复位后，电梯应能起动。

9.检查导轨受损情况并予以修复，判定安全钳楔块与导轨间隙是否合适。

此外，在进行限速器联动试验前，必须先确认或完成平衡系数试验且合格后。

如果轿厢装载重物时摆放单边受力不均，会导致安全钳楔块与导轨的间隙变小，可能起误动作。

所以在做完限速器联动试验后，需要特别留意导轨、轿厢是否被制停挤变形。

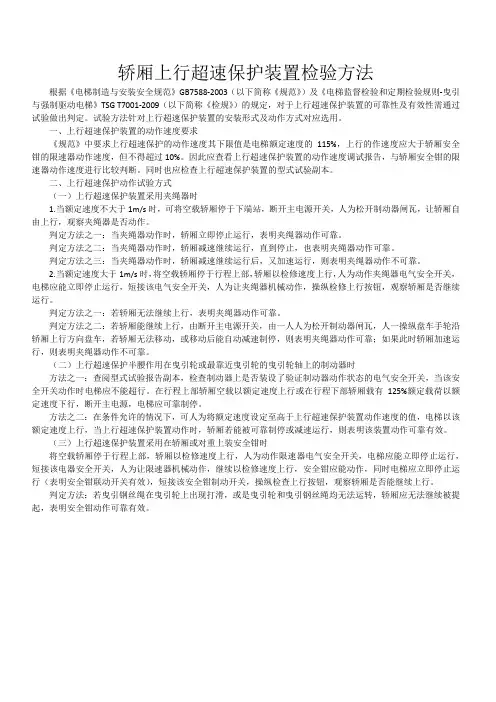

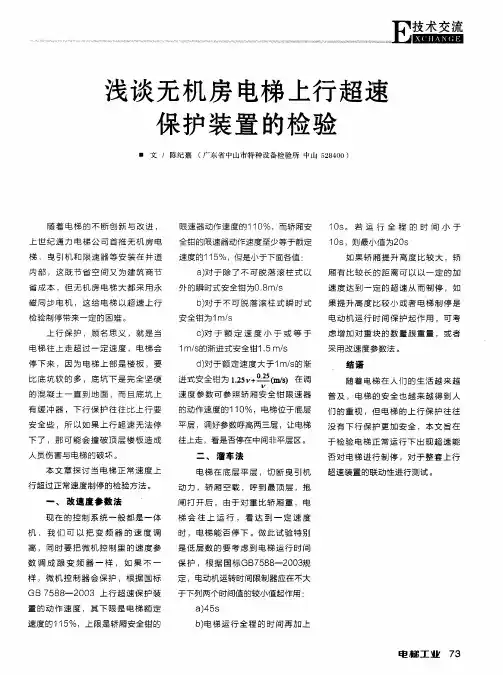

轿厢上行超速保护装置检验方法根据《电梯制造与安装安全规范》GB7588-2003（以下简称《规范》）及《电梯监督检验和定期检验规则-曳引与强制驱动电梯》TSG T7001-2009（以下简称《检规》）的规定，对于上行超速保护装置的可靠性及有效性需通过试验做出判定。

试验方法针对上行超速保护装置的安装形式及动作方式对应选用。

一、上行超速保护装置的动作速度要求《规范》中要求上行超速保护的动作速度其下限值是电梯额定速度的115%，上行的作速度应大于轿厢安全钳的限速器动作速度，但不得超过10%。

因此应查看上行超速保护装置的动作速度调试报告，与轿厢安全钳的限速器动作速度进行比较判断。

同时也应检查上行超速保护装置的型式试验副本。

二、上行超速保护动作试验方式（一）上行超速保护装置采用夹绳器时1.当额定速度不大于1m/s时，可将空载轿厢停于下端站，断开主电源开关，人为松开制动器闸瓦，让轿厢自由上行，观察夹绳器是否动作。

判定方法之一：当夹绳器动作时，轿厢立即停止运行，表明夹绳器动作可靠。

判定方法之二：当夹绳器动作时，轿厢减速继续运行，直到停止，也表明夹绳器动作可靠。

判定方法之三：当夹绳器动作时，轿厢减速继续运行后，又加速运行，则表明夹绳器动作不可靠。

2.当额定速度大于1m/s时，将空载轿厢停于行程上部，轿厢以检修速度上行，人为动作夹绳器电气安全开关，电梯应能立即停止运行，短接该电气安全开关，人为让夹绳器机械动作，操纵检修上行按钮，观察轿厢是否继续运行。

判定方法之一：若轿厢无法继续上行，表明夹绳器动作可靠。

判定方法之二：若轿厢能继续上行，由断开主电源开关，由一人人为松开制动器闸瓦，人一操纵盘车手轮沿轿厢上行方向盘车，若轿厢无法移动，或移动后能自动减速制停，则表明夹绳器动作可靠；如果此时轿厢加速运行，则表明夹绳器动作不可靠。

（二）上行超速保护半腰作用在曳引轮或最靠近曳引轮的曳引轮轴上的制动器时方法之一：查阅型式试验报告副本，检查制动器上是否装设了验证制动器动作状态的电气安全开关，当该安全开关动作时电梯应不能超行。

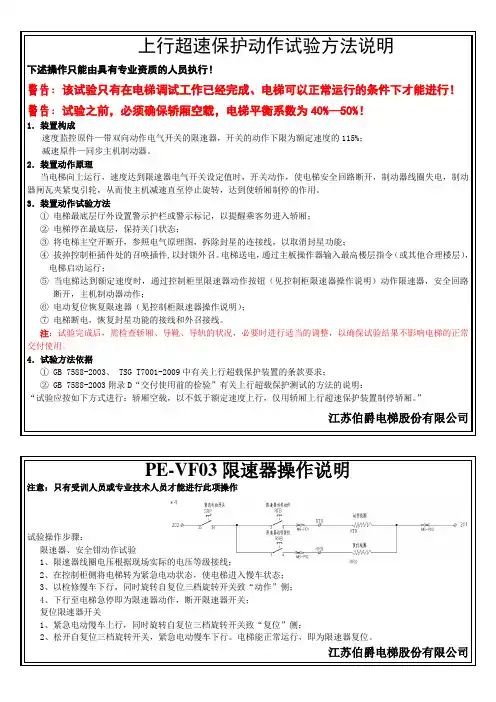

上行超速保护动作试验方法说明下述操作只能由具有专业资质的人员执行！警告：该试验只有在电梯调试工作已经完成、电梯可以正常运行的条件下才能进行！警告：试验之前，必须确保轿厢空载，电梯平衡系数为40%—50%！1．装置构成速度监控原件—带双向动作电气开关的限速器，开关的动作下限为额定速度的115%；减速原件—同步主机制动器。

2．装置动作原理当电梯向上运行，速度达到限速器电气开关设定值时，开关动作，使电梯安全回路断开，制动器线圈失电，制动器闸瓦夹紧曳引轮，从而使主机减速直至停止旋转，达到使轿厢制停的作用。

3．装置动作试验方法①电梯最底层厅外设置警示护栏或警示标记，以提醒乘客勿进入轿厢；②电梯停在最底层，保持关门状态；③将电梯主空开断开，参照电气原理图，拆除封星的连接线，以取消封星功能；④拔掉控制柜插件处的召唤插件,以封锁外召。

电梯送电，通过主板操作器输入最高楼层指令（或其他合理楼层），电梯启动运行；⑤当电梯达到额定速度时，通过控制柜里限速器动作按钮（见控制柜限速器操作说明）动作限速器，安全回路断开，主机制动器动作；⑥电动复位恢复限速器（见控制柜限速器操作说明）；⑦电梯断电，恢复封星功能的接线和外召接线。

注：试验完成后，需检查轿厢、导靴、导轨的状况，必要时进行适当的调整，以确保试验结果不影响电梯的正常交付使用。

4．试验方法依据① GB 7588-2003、 TSG T7001-2009中有关上行超载保护装置的条款要求；② GB 7588-2003附录D“交付使用前的检验”有关上行超载保护测试的方法的说明：“试验应按如下方式进行：轿厢空载，以不低于额定速度上行，仅用轿厢上行超速保护装置制停轿厢。

”江苏伯爵电梯股份有限公司PE-VF03限速器操作说明注意：只有受训人员或专业技术人员才能进行此项操作试验操作步骤：限速器、安全钳动作试验1、限速器线圈电压根据现场实际的电压等级接线；2、在控制柜侧将电梯转为紧急电动状态，使电梯进入慢车状态；3、以检修慢车下行，同时旋转自复位三档旋转开关致“动作”侧；4、下行至电梯急停即为限速器动作，断开限速器开关；复位限速器开关1、紧急电动慢车上行，同时旋转自复位三档旋转开关致“复位”侧；2、松开自复位三档旋转开关，紧急电动慢车下行。

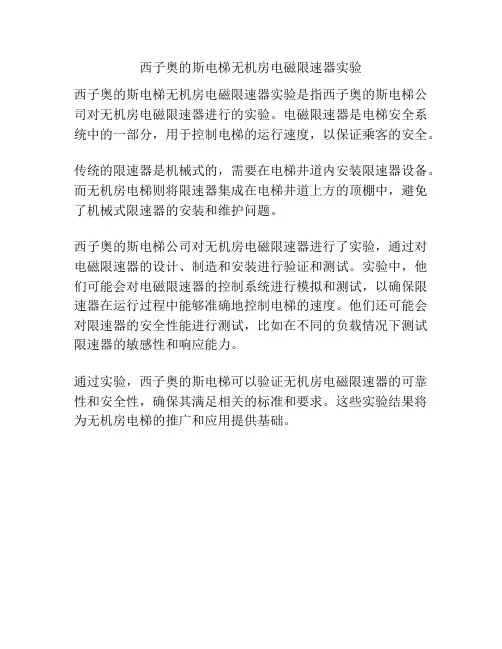

西子奥的斯电梯无机房电磁限速器实验
西子奥的斯电梯无机房电磁限速器实验是指西子奥的斯电梯公司对无机房电磁限速器进行的实验。

电磁限速器是电梯安全系统中的一部分，用于控制电梯的运行速度，以保证乘客的安全。

传统的限速器是机械式的，需要在电梯井道内安装限速器设备。

而无机房电梯则将限速器集成在电梯井道上方的顶棚中，避免了机械式限速器的安装和维护问题。

西子奥的斯电梯公司对无机房电磁限速器进行了实验，通过对电磁限速器的设计、制造和安装进行验证和测试。

实验中，他们可能会对电磁限速器的控制系统进行模拟和测试，以确保限速器在运行过程中能够准确地控制电梯的速度。

他们还可能会对限速器的安全性能进行测试，比如在不同的负载情况下测试限速器的敏感性和响应能力。

通过实验，西子奥的斯电梯可以验证无机房电磁限速器的可靠性和安全性，确保其满足相关的标准和要求。

这些实验结果将为无机房电梯的推广和应用提供基础。
