2013年9月份考试工程力学(一)第二次作业

大工13秋《工程力学〔一〕》在线作业3 单项选择题：CDCDA DBACC判断题：BABAB AABAA大工13秋《工程力学〔一〕》在线作业1 单项选择题：CABCB DABAD判断题：BABBA ABBBA大工13秋《工程力学〔一〕》在线作业2 单项选择题：CDCAD BCBBB判断题：BBAAB BBAAA大工13秋《工程力学〔一〕》在线作业3一、单项选择题〔共 10 道试题，共 60 分。

〕V1. 切开一根梁式杆或单刚结点，相当于去掉〔〕个多余约束。

A. 1B. 2C. 3D. 4总分值：6 分2. 跨中作用集中力F的两端简支梁，跨中截面C的剪力大小为〔〕。

A. F/2B. -F/2C. FD. 不确定总分值：6 分3. 关于变形体虚功原理以下说法不正确的选项是〔〕。

A. 外力系必须是平衡力系B. 位移必须满足虚位移条件C. 力和位移两个状态之间是有关联的D. 适用于任意力-变形关系的变形体总分值：6 分4. 用力矩分配法计算无侧移刚架时，假设等截面直杆远端为定向支承，传递系数为〔〕。

A. 0C. 1D. -1总分值：6 分5. 在径向均布荷载作用下，三铰拱的合理轴线为〔〕。

A. 圆弧线B. 抛物线C. 悬链线D. 正弦曲线总分值：6 分6. 以下选项不属于图乘法计算位移的前提条件的是〔〕。

A. 杆段为等截面直杆B. 各杆段截面物理参数是常量C. 被积函数中至少有一个是直线图形D. 两个被积函数均为直线图形总分值：6 分7. 静定结构的支座发生移动时〔〕。

A. 杆件无变形，结构无位移B. 杆件无变形，结构有位移C. 杆件有变形，结构无位移D. 杆件有变形，结构有位移总分值：6 分8. 对称结构作用反对称力时，结构的剪力图是〔〕的，弯矩图示〔〕的。

A. 对称，反对称B. 对称，对称C. 反对称，对称D. 反对称，反对称总分值：6 分9. 位移法的基本未知量是〔〕。

A. 支座反力B. 杆端弯矩C. 独立结点位移D. 多余未知力总分值：6 分10. 位移法典型方程中的系数rjk表示的是基本体系在〔〕。

2013年9月份考试工程力学（一）第三次作业一、填空题1剪应力2.3.静止或作匀速直线运动4.前者作用在同一刚体上；后者分别作用在两个物体上5.合力偶二、计算题1.2.3.4.解题方案：取物块为研究对象，列方程、求解。

再由计算可得。

5.6.解（1）以键和轴为研究对象，求键所受的力ΣMo(F)＝0 ，F ×d/2 - T = 0，F =2 T /d=2×181481/48=7561.7N键联接的破坏可能是键沿m-m截面被切断及键与键槽工作面间的挤压破坏。

则用截面法可求得切力和挤压力为 FQ ＝Fjy＝F＝7561.7N （2）校核键的强度键的剪切面积A＝bl=b（L－b），挤压面积为Ajy＝hl/2=h（L－b）／2 F=t Q / A=7561.7/[14×(45-14)]MPa=14.7MPa<[τ] σjy=F jy / A jy=7561.7/7561.7/[4.5×(45-14)]MPa=54.2MPa<[σjy] 键的剪切和挤压强度均满足要求。

(由于键的两个圆头与轮毂上的键槽并不接触，所以A键的有效工作长度为l=L－b)三、问答题1.解：如前所述，力是物体之间相互的机械作用，其作用效果可使物体的运动状态发生变化或者使物体发生变形。

而力偶是由两个大小相等、方向相反、作用线平行但不重合的力所组成的力系。

但力偶也是物体之间相互的机械作用，其作用效果也是使物体的运动状态发生变化（外效应）或者使物体发生变形（内效应）。

力可以使物体平动，也可以使物体转动；但是力偶只能使物体转动，而不能使物体平动。

即力与力偶的内效应与外效应并不等同。

力偶没有合力，因此它不能用一个力来代替，也不能用一个力与其平衡。

力偶只能用力偶来代替，也只能与力偶成平衡。

力与力偶是物体之间相互作用的两种最简单的、最基本的形式。

换句话说，不管两个物体之间的相互作用多么复杂，归根到底不外乎是一个力，或者是一个力偶，或者是力与力偶的组合。

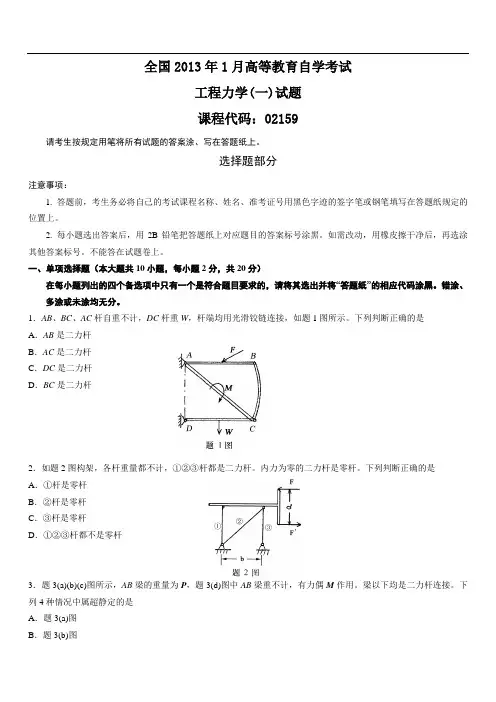

全国2013年1月高等教育自学考试工程力学(一)试题课程代码：02159请考生按规定用笔将所有试题的答案涂、写在答题纸上。

选择题部分注意事项：1. 答题前，考生务必将自己的考试课程名称、姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸规定的位置上。

2. 每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案标号。

不能答在试题卷上。

一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。

错涂、多涂或未涂均无分。

1．AB、BC、AC杆自重不计，DC杆重W，杆端均用光滑铰链连接，如题1图所示。

下列判断正确的是A．AB是二力杆B．AC是二力杆C．DC是二力杆D．BC是二力杆2．如题2图构架，各杆重量都不计，①②③杆都是二力杆。

内力为零的二力杆是零杆。

下列判断正确的是A．①杆是零杆B．②杆是零杆C．③杆是零杆D．①②③杆都不是零杆3．题3(a)(b)(c)图所示，AB梁的重量为P，题3(d)图中AB梁重不计，有力偶M作用。

梁以下均是二力杆连接。

下列4种情况中属超静定的是A．题3(a)图B．题3(b)图C ．题3(c)图D ．题3(d)图4．动点M 作匀速圆周运动，以下所示动点M 的速度v 和加速度a 的方位方向图。

正确的是A.题4(a)图B ．题4(b)图C ．题4(c)图D ．题4(d)图5．使材料丧失正常工作能力的应力称为极限应力，低碳钢的极限应力是A.比例极限σPB.弹性极限σeC.屈服极限σsD.强度极限σb6．题6图示螺钉在拉力P 作用下，剪切面积A =A ．2π4d B ．πdhc ．2π4D D.π4dh 7．圆截面的极惯性矩为I P ，若直径为原来的2倍时，该截面的极惯性矩将变为A.2I PB.4I PC.8I PD.16I P8．外伸梁的尺寸、支座及受力方向均如题8图所示，根据叠加法，挠度最大处可能是A．A截面B．B截面C．C截面D．D截面9．矩形截面悬臂梁受力如题9图所示，P的作用线通过截面形心，Q作用线沿着轴线，该梁的变形为A．平面弯曲B．平面弯曲与拉伸的组合C．平面弯曲与扭转的组合D.平面弯曲与偏心拉伸的组合10．某物体自由落体冲击结构时，当冲击物高度H增加时，若其它条件不变，则被冲击结构的A．动应力和动变形均增加B．动应力和动变形均减小C．动应力增加，动变形减小D．动应力减小，动变形增加非选择题部分注意事项：用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。

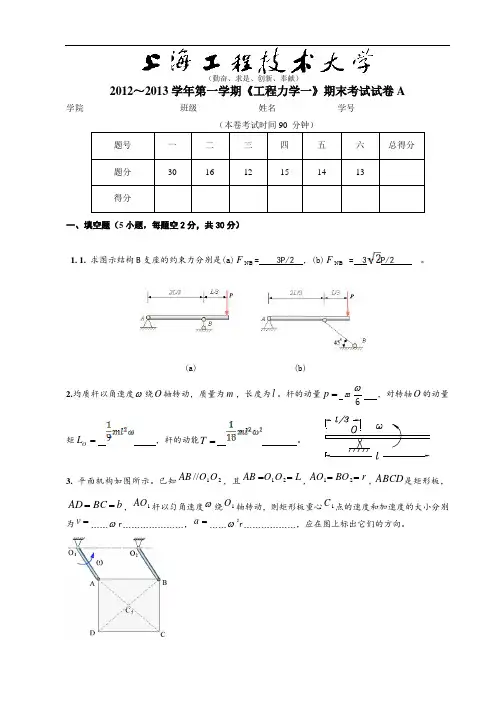

（勤奋、求是、创新、奉献）2012～2013学年第一学期《工程力学一》期末考试试卷A学院 _________________ 班级 __________ 姓名 __________ 学号 ___________（本卷考试时间90 分钟）题号 一 二 三 四 五 六 总得分 题分 30 16 12 15 14 13 得分一、填空题（5小题，每题空2分，共30分）1. 1. 求图示结构B 支座的约束力分别是(a)NB F = 3P/2 ，(b)NB F = 3P/2 。

(a) (b)2.均质杆以角速度ω绕O 轴转动，质量为m ，长度为l 。

杆的动量=p m6ω，对转轴O 的动量矩=O L ，杆的动能=T。

3. 平面机构如图所示。

已知21//O O AB ，且L O O AB ==21,r BO AO ==21,ABCD 是矩形板，b BC AD ==，1AO 杆以匀角速度ω绕1O 轴转动，则矩形板重心1C 点的速度和加速度的大小分别为=v ﹍﹍ωr ﹍﹍﹍﹍﹍﹍﹍，=a ﹍﹍ω2r ﹍﹍﹍﹍﹍﹍，应在图上标出它们的方向。

4. 复摆由长为L 的细杆OA 和半径为r 的圆盘固连而成，动点M 沿盘的边缘以匀速率u 相对于盘作匀速圆周运动。

在图示位置，摆的角速度为ω，则该瞬时杆上A 点速度大小等于﹍ωL ﹍，动点M 的绝对速度的大小等于﹍﹍﹍u +ω(L+r)﹍﹍﹍﹍﹍﹍。

。

5. 如图所示，已知一重为N P 100=3.0=f 平推力Q 为20N 时，物块和接触面之间摩擦力为﹍﹍﹍40N 时，物块和接触面之间摩擦力为﹍﹍﹍30N ﹍﹍﹍..6. 在正立方体的顶角A 和B 处分别作用力1F 和2F 两力在x 轴上的投影为﹍﹍﹍﹍﹍﹍，对x 。

7. 半径为R 的圆轮在水平直线轨道上作纯滚动，某瞬时轮心的速度为v ，加速度为a 。

则该瞬时轮缘上与水平直径交点A 的速度的大小为υ2﹍﹍，加速度的大小为﹍21222a Rv a ⎥⎥⎦⎤⎢⎢⎣⎡+⎪⎪⎭⎫⎝⎛-。

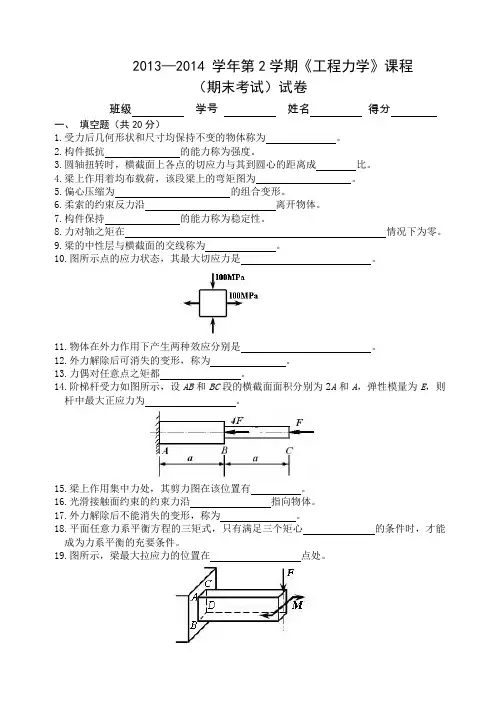

2013—2014 学年第2学期《工程力学》课程（期末考试）试卷班级学号姓名得分一、填空题（共20分）1.受力后几何形状和尺寸均保持不变的物体称为。

2.构件抵抗的能力称为强度。

3.圆轴扭转时，横截面上各点的切应力与其到圆心的距离成比。

4.梁上作用着均布载荷，该段梁上的弯矩图为。

5.偏心压缩为的组合变形。

6.柔索的约束反力沿离开物体。

7.构件保持的能力称为稳定性。

8.力对轴之矩在情况下为零。

9.梁的中性层与横截面的交线称为。

10.图所示点的应力状态，其最大切应力是。

11.物体在外力作用下产生两种效应分别是。

12.外力解除后可消失的变形，称为。

13.力偶对任意点之矩都。

14.阶梯杆受力如图所示，设AB和BC段的横截面面积分别为2A和A，弹性模量为E，则杆中最大正应力为。

15.梁上作用集中力处，其剪力图在该位置有。

16.光滑接触面约束的约束力沿指向物体。

17.外力解除后不能消失的变形，称为。

18.平面任意力系平衡方程的三矩式，只有满足三个矩心的条件时，才能成为力系平衡的充要条件。

19.图所示，梁最大拉应力的位置在点处。

20.图所示点的应力状态，已知材料的许用正应力[σ]，其第三强度理论的强度条件是。

二、计算题：20*41.梁结构尺寸、受力如图所示，不计梁重，已知q=10kN/m，M=10kN·m，求A、B、C处的约束力。

2.铸铁T梁的载荷及横截面尺寸如图所示，C为截面形心。

已知I z=mm4，y C=157.5mm，材料许用压应力[σc]=160MPa，许用拉应力[σt]=40MPa。

试求：①画梁的剪力图、弯矩图。

②按正应力强度条件校核梁的强度。

3.传动轴如图所示。

已知F r=2KN，F t=5KN，M=1KN·m，l=600mm，齿轮直径D=400mm，轴的[σ]=100MPa。

试求：①力偶M的大小；②作AB轴各基本变形的内力图。

③用第三强度理论设计轴AB的直径d。

4.图示外伸梁由铸铁制成，截面形状如图示。

1. 静力学研究的对象是（ D ）A 、物体B 、流体C 、物质D 、刚体2. 两个大小为3N 、4N 的力合成一个力时，此合力最大值为（ B ） A 、5N B 、7N C 、12N D 、1N在研究拉伸与压缩应力应变时，我们把杆件单位长度的绝对变形称为（ B ） A 、应力 B 、线应变 C 、变形 D 、正应力 4. 质点动力学基本方程为（ D ）A 、W=FSB 、P=MVC 、I=FTD 、F=ma5、人踩脚踏板使自行车前进时，与脚踏板相连的中间链轮轴的受力状态为 （ B ） A. 纯扭转作用； B. 弯扭组合作用；C. 拉伸作用；D. 纯弯曲作用。

6、滑动摩擦力的方向总是与（ B ）。

A.驱动外力方向相反B.运动或运动趋势相反C.正压力方向相反D.驱动外力方向相同 7、一空间力系中各力的作用线均平行于某一固定平面，而且该力系又为平衡力系，则可列独立平衡方程的个数是 ( A )A ．6个B ．5个C ．4个D ．3个8、为保证构件安全工作，其最大工作应力必须小于或等于材料的（ D ）。

A.正应力 B.剪应力 C.极限应力 D.许用应力 9、为使材料有一定的强度储备，安全系数的取值应（ C ）。

A.=1 B.>1 C.<1 D.=010、挤压变形为构件( A )变形。

A.轴向压缩B.局部互压C.全表面D.底面 1、力对物体的作用效应取决于力的大小 、方向 和 作用点，这三个因素称为力的三要素。

2、两物体相互作用的力总是同时存在，并且两力 等值 、 反向、 共线，分别作用于两个物体。

这两个力互为作用与反作用的关系。

3、 力偶是由一对 等值、 反向、 不共线的平行力组成的特殊力系组合而成的。

4、常用的约束有 柔性约束、 光滑接触面约束 、 铰链约束 、固定端约束 。

5、空间力系根据力系各力作用线的分布情况，可分为 空间汇交力系 、空间平行力系 和空间任意力系 。

6、平面弯曲梁剪力和弯矩正负判定口诀为：左上右下，剪力为正 ，左顺右逆 ，弯矩为正 。

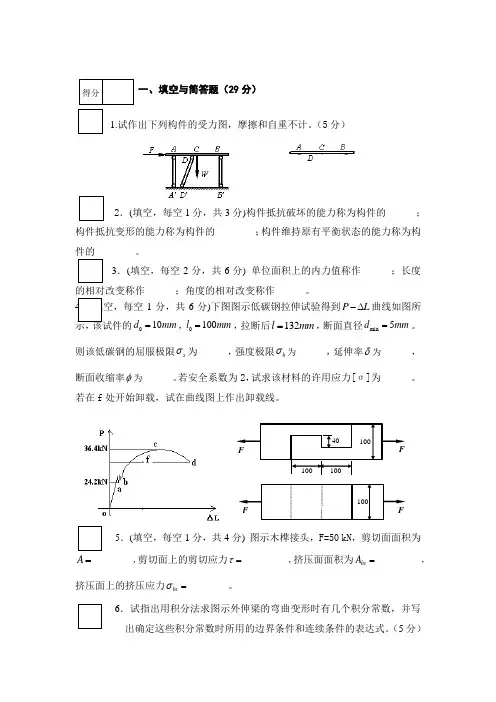

一、填空与简答题（29分）1.试作出下列构件的受力图，摩擦和自重不计。

（5分）2．(填空，每空1分，共3分)构件抵抗破坏的能力称为构件的______；构件抵抗变形的能力称为构件的________；构件维持原有平衡状态的能力称为构件的________。

3．(填空，每空2分，共6分) 单位面积上的内力值称作______；长度的相对改变称作______；角度的相对改变称作______。

1分，共6分)下图图示低碳钢拉伸试验得到P L -∆曲线如图所010d mm =，0100l mm =，拉断后132l mm =，断面直径min 5d mm =。

则该低碳钢的屈服极限s σ为______，强度极限b σ为______，延伸率δ为______，断面收缩率φ为______。

若安全系数为2，试求该材料的许用应力[σ]为______。

若在f 处开始卸载，试在曲线图上作出卸载线。

5．(填空，每空1分，共4分) 图示木榫接头，F=50 kN ，剪切面面积为A =________，剪切面上的剪切应力τ= ________，挤压面面积为bs A = ________，挤压面上的挤压应力bs σ=________。

6．试指出用积分法求图示外伸梁的弯曲变形时有几个积分常数，并写出确定这些积分常数时所用的边界条件和连续条件的表达式。

（5分）二．作图题（12分）试作出下列图示中梁的剪力图和弯矩图。

（约束力已知）三、计算题（59分）1. 由AC 和CD 构成的复合梁通过铰链C 连接，它的支承和受力如图所示。

已知均布载荷集度q=10 kN/m ，力偶M=40 kN m ，a=2 m ，不计梁重，试求支座A 、B 、D 的约束力和铰链C 所受的力。

（12分）2. 图示杆1与杆2的横截面均为圆形，直径分别为d 1=30 mm 与d 2=20 mm ，两杆材料相同，许用应力[σ]=160 MPa 。

该结构在节点A 处承受铅直方向的载荷F=80 kN 作用，试校核桁架的强度。

《工程力学》第2次作业解答（平面力系）2008－2009学年第2学期一、填空题1．合力在某坐标轴上的投影，等于其各分力在 同一轴 上投影的 代数 和。

2．画力多边形时，各分力矢量 首尾 相接，而合力矢量是从第一个分力矢量的 起点 指向最后一个分力矢量的 终点 。

3．如果平面汇交力系的合力为零，则物体在该力系作用下一定处于 平衡 状态。

4．平面汇交力系平衡时，力系中所有各力在两垂直坐标轴上投影的代数和分别等于零。

5．平面力系包括平面汇交力系、平面平行力系、平面任意力系和平面力偶系等类型。

6．力矩是力使物体绕定点转动效应的度量，它等于力的大小与力臂的乘积，其常用单位为N m ⋅或kN m ⋅。

7．力矩使物体绕定点转动的效果取决于力的大小和力臂长度两个方面。

8．力矩等于零的条件是力的大小为零或者力臂为零（即力的作用线通过矩心）。

9．力偶不能合成为一个力，力偶向任何坐标轴投影的结果均为零。

10．力偶对其作用内任一点的矩恒等于力偶矩与矩心位置无关。

11．同平面内几个力偶可以合成为一个合力偶，合力偶矩等于各分力偶矩的代数和。

12．力偶是由大小相等、方向相反、作用线不重合的两个平行力组成的特殊力系。

13．力偶没有 合力，也不能用一个力来平衡，力偶矩是转动效应的唯一度量；14．力偶对物体的作用效应取决于力偶矩的大小、力偶的转向和作用面三个要素。

15．平面任意力系向作用面内任一点简化的结果是一个力和一个力偶。

这个力称为原力系的主矢，它作用在简化中心，且等于原力系中各力的矢量合；这个力偶称为原力系对简化中心的主矩，它等于原力系中各力对简化中心的力矩的代数和。

17．平面任意力系的平衡条件是：力系的主矢和力系对任何一点的主矩分别等于零；应用平面任意力系的平衡方程，选择一个研究对象最多可以求解三个未知量。

二、选择题1．力使物体绕定点转动的效果用（ A ）来度量。

A ．力矩；B ．力偶矩；C ．力的大小和方向；D ．力对轴之矩。

2013年9月份考试工程力学（一）第二次作业一、单项选择题（本大题共80分，共 20 小题，每小题 4 分）1. 有一平面汇交力系，其力多边形如图所示，以下结论中哪个是正确的?( )A. 该力系是不平衡力系B. 该力系是平衡力系C. F4为力系的合力D. 对角线矢量OA为力系的合力2. 两根圆轴，材料相同，受力相同，而直径不同，当d1=2d2时，则两轴的最大剪应力之比τ1/τ2，单位扭转角θ1/θ2为( )。

A. 1/4，1/16B. 1/8，1/16C. 1/8，1/64D. 8，163. 若已知力偶(F1，F1’)与力偶 (F2，F2’)中的力F1=F2=200N，则此二力偶的矩( )。

A. 相等B. 不相等C. 可能相等D. 以上都不正确4. 若平面平行力系平衡时，此力系的合力为零。

若平面平行力系的合力为零，则此力系一定( )。

A. 平衡B. 相对平衡C. 不平衡D. 不一定平衡5. 如图所示矩形截面，判断与形心轴z平行的各轴中，截面对哪根轴的惯性距最小以下结论哪个正确？（）A. 截面对Z1轴的惯性矩最小B. 截面对Z2轴的惯性矩最小C. 截面对与Z轴距离最远的D. 轴之惯性矩最小E. 截面对Z轴惯性矩最小6. 如图所示铰盘有三根等长的手柄，该力系向中心 O简化的结果与向 BC连线的中点 D简化的结果是（）。

A. R相同,m也相同B. R的大小和m的大小相同C. R相同，m的转向相同，大小不同D. R和m都不同7. 如题图所示，起吊机器时，通常采用两个吊环螺栓，称α为起吊角，若α角有三种情况供你选择，合理的选择是（）。

A. α＝90°B. α>90°C. α<90°8. 低碳钢拉伸试验的应力-应变曲线大致可分为四个阶段，这四个阶段是( )。

A. 弹性变形阶段、屈服阶段，塑性变形阶段、断裂阶段；B. 弹性变形阶段、塑性变形阶段、强化阶段、颈缩阶段；C. 弹性变形阶段、屈服阶段、强化阶段、断裂阶段；D. 弹性变形阶段、屈服阶段、强化阶段、颈缩阶段。

2013年9月份考试工程力学（二）第二次作业一、单项选择题（本大题共60分，共 20 小题，每小题 3 分）1. 某碳钢材料工作时危险点处于三向等值拉伸应力状态，宜采用（）强度理论进行强度校核。

A. 第一B. 第二C. 第三D. 第四2. 压杆失稳是指在轴向压力作用下（）。

A. 局部横截面的面积迅速变化B. 危险面发生屈服或断裂C. 不能维持平衡状态而发生运动D. 不能维持直线平衡而发生弯曲3. 关于材料的力学一般性能,有如下结论,请判断哪一个是正确的 A. 脆性材料的抗拉能力低于其抗压能力 B. 脆性材料的抗拉能力高于其抗压能力 C. 韧性材料的抗拉能力高于其抗压能力 D. 脆性材料的抗拉能力等于其抗压能力4. 在单元体的主平面上（）A. 正应力一定最大B. 正应力一定为零C. 剪应力一定最小D. 剪应力一定为零5. 图中四杆均为圆截面直杆,杆长相同,且均为轴向加载,关于四者临界载荷的大小,有四种解答,试判断哪一种是正确的(其中弹簧的刚度较大)。

A. FP cr ( a ) < FPcr ( b)< FPc r ( c)< FPc r ( d)B. FPc r ( a) > FP cr ( b)> FPcr ( c )> FPcr ( d)C. FPcr ( b) > FPc r ( c )> FPcr ( d)> FPc r ( a)D. FPc r ( b ) > FPcr ( a )> FPc r ( c )> FPcr ( d)6. 过受力构件内任一点，取截面的不同方位，各个面上的（）A. 正应力相同，剪应力不同B. 正应力不同，剪应力相同C. 正应力相同，剪应力相同D. 正应力不同，剪应力不同7. 理想均匀压杆的工作压力P达到临界压力Pcr时处于直线平衡状态，受一干扰后发生微小弯曲变形，解除干扰后，则压杆（）。

A. 弯曲变形消失，恢复成直线状态B. 弯曲变形减小，不能恢复成直线状态C. 微弯变形形态保持不变D. 变形继续增大8. 下列关于主平面的叙述中，正确的是( )。

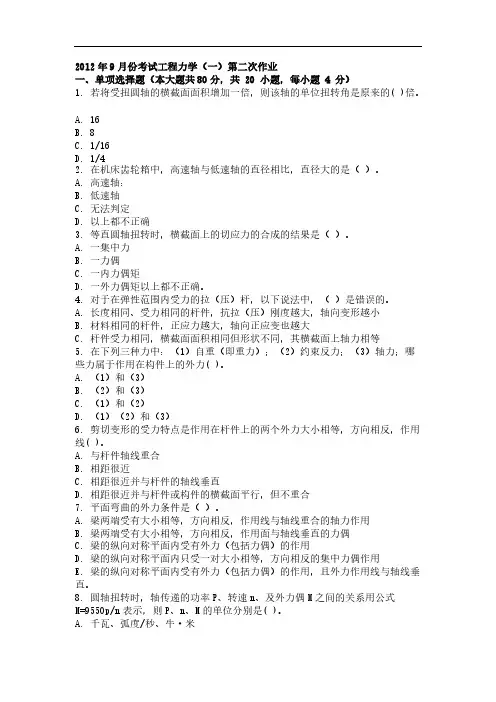

2012年9月份考试工程力学（一）第二次作业一、单项选择题（本大题共80分，共 20 小题，每小题 4 分）1. 若将受扭圆轴的横截面面积增加一倍，则该轴的单位扭转角是原来的( )倍。

A. 16B. 8C. 1/16D. 1/42. 在机床齿轮箱中，高速轴与低速轴的直径相比，直径大的是（）。

A. 高速轴：B. 低速轴C. 无法判定D. 以上都不正确3. 等直圆轴扭转时，横截面上的切应力的合成的结果是（）。

A. 一集中力B. 一力偶C. 一内力偶矩D. 一外力偶矩以上都不正确。

4. 对于在弹性范围内受力的拉（压）杆，以下说法中，（）是错误的。

A. 长度相同、受力相同的杆件，抗拉（压）刚度越大，轴向变形越小B. 材料相同的杆件，正应力越大，轴向正应变也越大C. 杆件受力相同，横截面面积相同但形状不同，其横截面上轴力相等5. 在下列三种力中：（1）自重（即重力）；（2）约束反力；（3）轴力；哪些力属于作用在构件上的外力( )。

A. （1）和（3）B. （2）和（3）C. （1）和（2）D. （1）（2）和（3）6. 剪切变形的受力特点是作用在杆件上的两个外力大小相等，方向相反，作用线( )。

A. 与杆件轴线重合B. 相距很近C. 相距很近并与杆件的轴线垂直D. 相距很近并与杆件或构件的横截面平行，但不重合7. 平面弯曲的外力条件是（）。

A. 梁两端受有大小相等，方向相反，作用线与轴线重合的轴力作用B. 梁两端受有大小相等，方向相反，作用面与轴线垂直的力偶C. 梁的纵向对称平面内受有外力（包括力偶）的作用D. 梁的纵向对称平面内只受一对大小相等，方向相反的集中力偶作用E. 梁的纵向对称平面内受有外力（包括力偶）的作用，且外力作用线与轴线垂直。

8. 圆轴扭转时，轴传递的功率P、转速n、及外力偶M之间的关系用公式M=9550p/n表示，则P、n、M的单位分别是( )。

A. 千瓦、弧度/秒、牛·米B. 瓦、转/分、牛·米C. 千瓦、转/分、牛·米D. 马力、转/分、牛·米9. 剪切变形的受力特点是作用在杆件上的两个外力大小相等，方向相反，作用线（ ）。

作业二说明：本次作业对应于静定结构的位移计算和力法，应按相应教学进度完成。

一、选择题（每小题2分，共10分）1．用力法计算超静定结构时，其基本未知量为（ D ）A 杆端弯矩B 结点角位移C 结点线位移D 多余未知力 2．力法方程中的系数ij δ代表基本体系在1=j X 作用下产生的（ C ）A i XB j XC i X 方向的位移D j X 方向的位移 3．在力法方程的系数和自由项中（ B ）A ij δ恒大于零B ii δ恒大于零 Cji δ恒大于零D iP ∆恒大于零4．下列哪一条不是图乘法求位移的适用条件？（D ） A 直杆 B EI 为常数C P M 、M 至少有一个为直线形D P M 、M 都必须是直线形 5．下图所示同一结构在两种不同荷载作用下，它们之间的关系是（A ） A A 点的水平位移相同 B C 点的水平位移相同 C C 点的水平位移相同 D BC 杆变形相同二、判断题（每小题2分，共10分）1．静定结构由于支座移动引起的位移与刚度无关。

（ √ ） 2．反力互等定理仅对超静定结构才有使用价值。

（ √ ）3．用力法求解超静定刚架在荷载和支座移动作用下的内力，只需知道各杆刚度的相对值。

（ × ）4．同一结构的力法基本体系不是唯一的。

（ √ ）5．用力法计算超静定结构，选取的基本结构不同，则典型方程中的系数和自由项数值也不同。

（ √ ）三、求图示简支粱C 点的竖向位移，EI =常数。

（9分）参考答案：EIql yC 4011.0=∆（↓）四、 计算图示刚架结点C 的水平位移和转角，EI =常数。

（9分）参考答案：EIql xC484=∆（→），EI ql C 243=ϕ（顺时针）五、试求图所示刚架点D 的竖向位移。

EI 为常数。

（9分）参考答案：虚设与所求位移相应的单位荷载，并画P M 、M 图，如图所示。

qM 图的面积：8222121l l l A =⨯⨯= 22122l l l A =⨯⨯=P M 图中相应的标距：l F y P 651= l F y P =2 可得()()↓=⎪⎪⎭⎫ ⎝⎛⋅+⋅=+==∑EI l F l F l l F l EI y A y A EIAy EI P P P C DV 48292658111Δ3222211六、 求图示桁架结点B 的竖向位移，已知桁架各杆的EA=21×104kN 。

2013年《工程力学》第二次考试试卷所在学校：云龙县民族职业高级中学考试形式：(闭卷)班级：姓名：题号一二三四五总分得分阅卷教师一、选择题（本题满分50分，单选，每小题2.5分)1、只限物体垂直于支承面的移动，不限制物体其它方向运动的支座称( )支座。

A.固定铰B.可动铰C.固定端D.光滑面2、力矩的计算式为( )。

A. M(F)=FdB. Mo(F)=Fd C .Mo(F)=±Fd D .M(F，F )=±Fd3、一个平面汇交力系在两互相垂直的两坐标轴上的投影分别为3和4，力的单位是KN，则该力系的合力是( )KN。

A . 2B . 3C .4D .54、平面任意力系简化时若选取不同的简化中心，则( )。

A.力系的主矢、主矩都会改变B.力系的主矢不会改变，主矩一般会改变C.力系的主矢会改变，主矩一般不改变D.力系的主矢、主矩都不会改变5、平面汇交力系和平面平行力系独立的平衡方程数为（）。

A. 3；2B. 2；2C. 2；3D. 3；36、如图某刚体受三个力偶作用，则( )。

A. a、b、c都等效B. a与b等效C. a与c等效 D . b与c等效7、F1=10N ，F2=7N ，它们共同作用在同一个物体上，它们的合力不可能是（ ）。

A.15N B.3N C.17N D.1N8、作用在刚体上的三个相互平衡的力，若其中两个力的作用线相交于一点，则第三个力的作用线（ ）。

A.不一定交于同一点B.必定交于同一点且三个力的作用线共面C.必定交于同一点但不一定共面9、若力系中的各力对物体的作用效果彼此抵消，该力系为（ ）。

A.等效力系 B.汇交力系 C.平衡力系 D.平行力系 10、作用力与反作用力（ ）。

A.方向相同B.作用于同一物体上C.可以相互抵消D.大小相等11、 下列结论中，只有哪个是正确的（ ）。

A 、材料力学的任务是研究材料的组成分析； B 、材料力学的任务是研究各种材料的力学性能；C 、材料力学的任务是在保证安全的原则下设计结构的构件；D 、材料力学的任务是在即安全又经济的原则下，为设计结构构件提供分析计算的基本理论和方法。
