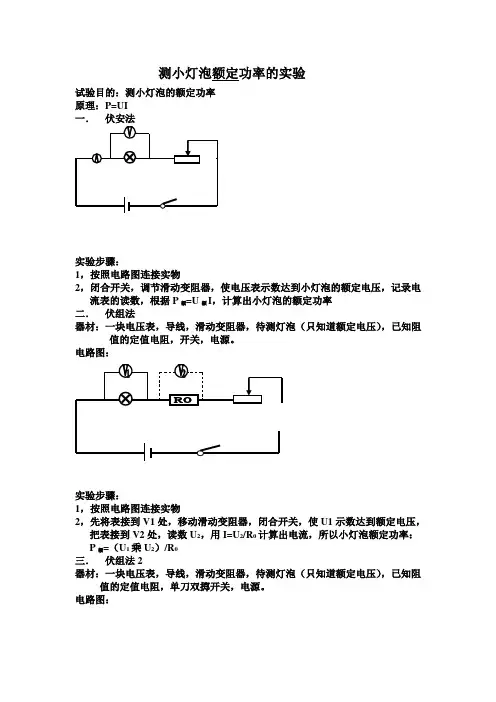

测小灯泡额定功率的实验试验目的：测小灯泡的额定功率原理：P=UI一．伏安法实验步骤：1，按照电路图连接实物2，闭合开关，调节滑动变阻器，使电压表示数达到小灯泡的额定电压，记录电流表的读数，根据P额=U额I，计算出小灯泡的额定功率二．伏组法器材：一块电压表，导线，滑动变阻器，待测灯泡（只知道额定电压），已知阻值的定值电阻，开关，电源。

电路图：实验步骤：1，按照电路图连接实物2，先将表接到V1处，移动滑动变阻器，闭合开关，使U1示数达到额定电压，把表接到V2处，读数U2，用I=U2/R0计算出电流，所以小灯泡额定功率：P额=（U1乘U2）/R0三．伏组法2器材：一块电压表，导线，滑动变阻器，待测灯泡（只知道额定电压），已知阻值的定值电阻，单刀双掷开关，电源。

电路图：实验步骤：1，按照电路图连接实物2，闭合S，将S1打到1位置，移动滑动变阻器，使电压表示数为灯泡的额定电压U1,将开关S1打到2位置，电压表读数U2，用U2-U1计算出R0两端电压，I=(U2-U1)/R0,P额=(U2-U1)/R0乘U1注意：一定要先打到1，再打到2，定值电阻和灯泡的位置不能交换，不然无法使灯泡在额定电压下工作，无发求出额定电压。

四．安组法器材：一块电流表，导线，滑动变阻器，待测灯泡（只知道额定电压），已知阻值的定值电阻，开关，电源。

电路图：实验步骤：1，按照电路图连接实物2，将电流表接到A1位置，调节滑动变阻器，是这时电流表示数I1乘R0的值等于灯泡的额定电压，拆下电流表，接到A2位置，电流表示数I2，P额=I1乘R0乘I2五．安组法2器材：一块电流表，导线，滑动变阻器，待测灯泡（只知道额定电压），已知阻值的定值电阻，单刀双掷开关，电源。

电路图：实验步骤：1，按照电路图连接实物2，闭合S，将S1打到1位置，移动滑动变阻器，使电流表示数I1乘R0为灯泡的额定电压,将开关S1打到2位置，电流表读数I2，用I2-I1计算出灯泡两端电流P额=(I2-I1)乘R0乘I1注意：一定要先打到1，再打到2，定值电阻和灯泡的位置不能交换，不然无法使灯泡在额定电压下工作，无发求出额定电压。

八年级物理《测量小灯泡的电功率》实验报告测量小灯泡的电功率【提出效果】(1)在前面做过了〝测量小灯泡的电阻〞的实验，参考它的思绪，怎样测量小灯泡的电功率?(2)假设给你额外电压区分为2.5V和3.8V的小灯泡各一只，你能测出它们的电功率吗?(3)小灯泡下面假设标有额外功率，所标额外功率与经过P=UI测量出来的电功率在什么状况下它们是分歧的，在什么状况下它们又是不分歧的?【设计实验】1、实验原理：P=UI2、实验设计的思绪：由实验原理可知，要测量小灯泡的电功率，只需用电压表与灯泡并联测出它任务时的电压U，用电流表与灯泡串联测出它任务时的电流I，即可经过公式P=UI计算出功率值。

由于实验中要屡次测量灯泡的功率，依据串联分压的原理，还要用一个变阻器与灯泡串联，来改动小灯泡两端的电压，同时也改动了经过灯泡的电流，从而到达改动小灯泡功率的目的。

3、实验电路如下图：所需器材：电源、滑动变阻器、开关、小灯泡、导线、电流表、电压表【停止实验】1、如图衔接电路，闭合开关前将变阻器值调到最大。

(在额外电压区分为2.5V和3.8V的状况下，留意选择电流表和电压表的量程)2、反省无误后闭合开关，移动滑动变阻器的滑片，观察电压表的数值，使小灯泡两端的电压等于它的额外电压时，记载此时电流表的示数。

3、移动滑动变阻器的滑片，使小灯泡两端的电压等于它的额外电压的1.2倍时，记载此时电压表和电流表的示数，并观察小灯泡发光状况与第一次有何不同。

4、移动滑动变阻器的滑片，使小灯泡两端的电压小于它的额外电压时，记载此时电压表和电流表的示数，并观察小灯泡发光状况与前两次有何不同。

5、整理实验器材，填写实验报告。

6、实验记载表格如下：【剖析和论证】1、怎样经过测量的数据计算灯泡的功率?2、小灯泡的额外功率是多少?当灯泡两端的电压比额外电压高和比额外电压低时，它的实践功率各是多少?小灯泡的亮度又如何变化?【评价与交流】1、反思实验中最能够出现错误的选项是哪几个环节?在哪些方面容易出现较大的误差?2、在实验的设计、操作和剖析进程中，你发现了哪些新的效果?3、小组间停止交流，相互找出不完善的甚至错误的中央，关于发现的新效果，大家讨论能够的处置方法。

测量小灯泡的电功率的实验方法
一、实验目的
本实验的目的是测量小灯泡的电功率。

二、实验原理
电功率的大小取决于小灯泡电压和电流的大小，其中电功率的计算公式为：P=U×I，其中，P 为电功率，U 为电压，I 为电流。

三、实验设备
本实验使用的设备有：电源，电表，电子测量仪，小灯泡等，其中，电源用于提供稳定的电压以供测量；电表用于测量小灯泡的电流；电子测量仪用于测量小灯泡的电压；小灯泡用于提供测量信号源。

四、实验方法
（1）首先，连接电源和小灯泡，开启电源，调整电源的输出电压，使小灯泡正常工作；
（2）然后，将电表接入小灯泡的正负端，使电表串联工作，以测量小灯泡的电流；
（3）再将电子测量仪接入小灯泡的正负端，使电子测量仪串联工作，以测量小灯泡的电压；
（4）最后，利用公式P=U×I计算小灯泡的电功率，实验完毕。

五、实验结果
实验结果显示，小灯泡的电功率为XXW。

六、实验结论
本实验成功地测量了小灯泡的电功率，该电功率达到了XXW。

(3)排除故障后重新闭合开关，改变滑片位置，他们根据测量数据画出了
通过灯丝电流与其两端电压关系的图象如图乙．根据图象可得小灯泡的
额定功率为 00..66252W5.研究发现，通过灯丝的电流与其两端电压不成正比， 原因是小小灯灯泡泡的阻的值阻和值温度和有温关．
度有关
(4)在测量小灯泡电功率拓展实验过程中，电流表坏了，他们找来一只阻 值合适的定值电阻 R0，设计了如图丙电路图， 操作步骤如下：
(1)图甲中有一根导线接错了，请你在这根导
线上画“×”，并补画出正确的那根导线．
(如图所示)
(2)正确连接电路后，小灯泡正常发光时电流
表示数如图乙所示，则小灯泡正常发光时的电
流是00..33A，小灯泡的额定功率是11..114W. (3)测出小灯泡额定功率后，该同4学接着移动滑动变阻器的滑片，当电
(3)排除故障后，按正确步骤进行实验，该小组利用记录下的实验数据， 绘制出了小灯泡两端电压 U 和通过它的电流 I 的关系图象如图乙，由图 象可知，小灯泡的额定功率为 11..225W5. (4)该小组的同学根据所测数据计算出小灯泡的电阻不是一个定值，通过 查阅资料得知，灯丝的电阻随温度的升高而增大，随温度的降低而减 小．试判断当灯丝的温度为 0 ℃时，灯丝的电阻不不等等于于(选填“等于”或 “不等于”)0.
流表的示数为0.32 A时，电压表的示数不可能是AABB(选填标号)．
A．3.9 V
B．4.0 V
C．4.1 V
2．(2022·随州)某实验小组测额定电压为2.5 V 小灯泡的额定功率．
(1)用笔画线代替导线，将图甲中的实 物电路连接完整(要求：根据小灯泡额 定电压选择量程)．(如图所示)
(2)正确连接好电路，闭合开关，电流表的指针看不出偏转，而电压表 的指针有明显的偏转，则电路故障可能是小小灯灯泡(选填“电流表”“小 灯泡”或“滑动变阻器”)断路引起的． 泡

易错警示 (1)小灯泡的实际功率不一定等于其额定功率,只有当小灯泡两端的电压等于其额定 电压时,根据P=UI计算得到的功率才是小灯泡的额定功率。 (2)不同电压下,小灯泡的功率不同,小灯泡两端的电压越大,小灯泡的功率越大。 (3)小灯泡的亮度与实际功率有关,实际功率越大,小灯泡越亮。
【变式1】在测定小灯泡功率的实验中,已知小灯泡的额定电压为2.5 V,小明同学通过
【核心素养练】 12.(2021绥化中考)小倩同学现有一个标有“3.8 V”字样的小灯泡,她想知道小灯泡 的额定功率,于是连接了如图甲所示的实验电路(不完整),电源电压恒为6 V。
(1)请用笔画线代替导线,完成图甲中实物电路的连接。(连线时导线不能交叉) (2)图甲中,连接电路时,开关应处于 断开 状态。闭合开关前,滑动变阻器的滑片应 位于 B (选填“A”或“B”)端。
两节干电池,6 V的蓄电池、电流表(0~0.6 A和0~3 A)、电压表(0~3 V和0~15 V)、开
关,滑动变阻器的规格有“10 Ω 1 A” “15 Ω 1.5 A” “20 Ω 2 A” “50 Ω 2 A”四种,导线。则电源应选用 6V的蓄电池 ,电流表用0~0.6A量程,电压表用
量程,滑动变阻器应选用“15Ω 1.5A”规格。
数如图乙所示,则小灯泡的额定功率为 0.7 W。
(4)老师告诉小聪,与小灯泡的电阻相比较,电流表的电阻非常小,电压表的电阻非常大, 由于电流表、电压表电阻的影响,测量后计算出的电功率值会 偏大 (选填“偏
大”“偏小”或“不变”)。
【思维拓展练】 10.小明同学利用额定电压为2.5 V的小灯泡(正常工作时电阻约为10 Ω)进行“测量 小灯泡的电功率”的实验,已知电源电压为4 V,实验室提供的滑动变阻器有:滑动变阻 器R1(规格为“20 Ω 1 A”),滑动变阻器R2(规格为“5 Ω 0.5 A”)。

一、测定小灯泡的功率1、原理：P＝U I2、器材：电池组（电源电压应大于小灯泡额定电压）小灯泡（观察额定电压或额定电流）滑动变阻器（观察铭牌，电路中电流不能超过允许通过的电流）、电压表、电流表、导线若干3、能画电路图，会连接实物图。

4、步骤：a、实验前：电键要断开，连好后滑动变阻器要放在阻值最大端。

（作用：保护电路）b、实验中：闭合电键（操作步骤正确，滑动变阻器的阻值为最大阻值），调节滑动变阻器（作用：改变小灯泡的电流和小灯泡两端的电压）观察电压表（或电流表）示数为略低于、等于、略高于额定电压（额定电流）时，小灯泡的亮暗情况（电表数为额定值时，小灯泡正常发光）记录：c、实验后：（1）对数据分析，对同一小灯泡，电压越大，电流越大，电功率越大，小灯泡越亮（2）对数据进一步分析：U／I的比值并不完全相同，说明：小灯泡的电阻与材料、长度和横截面积有关外，可能还受到某些因素的影响。

二、对实验中可能出现的问题分析中考的热点之一，是电学的动态分析和故障分析，以下问题的分析对解决这类问题有很大帮助。

1、连线不正确，元件无故障（电键闭合）2、连接正确，元件有故障（电键闭合）三、灵活多变，设计实验在“测小灯泡的功率”实验中，如只有电压表（或电流表），再选用部分器材（如定值电阻等）也可测量小灯泡的电功率。

例如：某同学有一只标有“3.8V”字样的灯泡，他想测定小灯泡的额定功率，现只有电压为6伏的电源、电键、电流表和标有“10Ω、2A”字样的滑动变阻器和标有“50Ω、1A”字样的定值电阻各一个，以及导线若干，请你帮他测出小灯泡的额定功率。

复习建议：掌握分析问题的方法，养成良好的思维习惯。

在复习中要重视每一个问题的过程分析。

每分析、解决一个物理问题，都要知道它涉及到什么物理概念，应用了什么规律、采用了什么方法。

难、偏、怪的题不应是复习的重点（内容）而应将复习的重点放在物理思维含量高，方法通用性强，模型典型化的传统基本题的训练，要通过这样的基础训练来巩固基础知识，掌握基本方法。

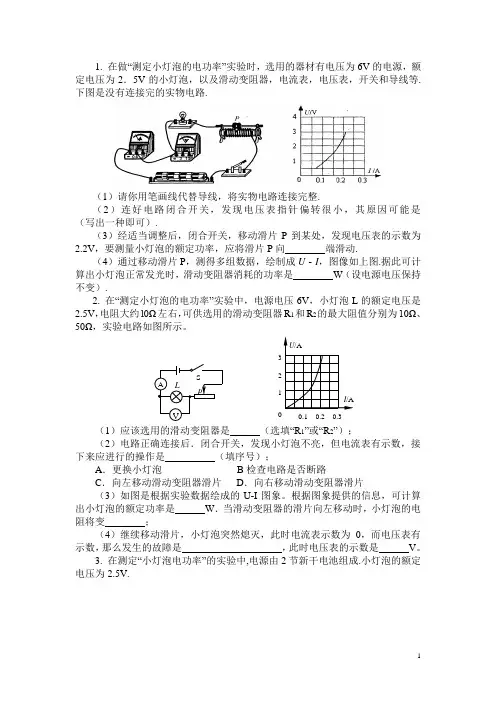

1. 在做“测定小灯泡的电功率”实验时，选用的器材有电压为6V 的电源，额定电压为2．5V 的小灯泡，以及滑动变阻器，电流表，电压表，开关和导线等.下图是没有连接完的实物电路.（1）请你用笔画线代替导线，将实物电路连接完整.（2）连好电路闭合开关，发现电压表指针偏转很小，其原因可能是 （写出一种即可）.（3）经适当调整后，闭合开关，移动滑片P 到某处，发现电压表的示数为2.2V ，要测量小灯泡的额定功率，应将滑片P 向 端滑动.（4）通过移动滑片P ，测得多组数据，绘制成U - I ，图像如上图.据此可计算出小灯泡正常发光时，滑动变阻器消耗的功率是 W （设电源电压保持不变）.2. 在“测定小灯泡的电功率”实验中，电源电压6V ，小灯泡L 的额定电压是2.5V ，电阻大约l0Ω左右，可供选用的滑动变阻器R 1和R 2的最大阻值分别为10Ω、50Ω，实验电路如图所示。

（1）应该选用的滑动变阻器是 （选填“R 1”或“R 2”）；（2）电路正确连接后．闭合开关，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是 （填序号）；A ．更换小灯泡B 检查电路是否断路C ．向左移动滑动变阻器滑片D ．向右移动滑动变阻器滑片（3）如图是根据实验数据绘成的U-I 图象。

根据图象提供的信息，可计算出小灯泡的额定功率是 W ．当滑动变阻器的滑片向左移动时，小灯泡的电阻将变 ；（4）继续移动滑片，小灯泡突然熄灭，此时电流表示数为0，而电压表有示数，那么发生的故障是 ，此时电压表的示数是 V 。

3. 在测定“小灯泡电功率”的实验中,电源由2节新干电池组成.小灯泡的额定电压为2.5V.0.1 0.2 0.3图乙 图丙（1）请用笔画线代替导线,将如图甲所示的实验电路连接完整.（2）小芳同学闭合开关,移动滑片P 到某一位置时,电压表示数如图乙所示.若她想要测定小灯泡的额定功率,应将图甲中的滑片P 向_______（选填“A”或“B”）端移动.（3）小芳同学移动滑片P,记下了多组对应的电压表和电流表的示数,并绘制成图丙所示的I －U 图像,根据图像信息,可算出小灯泡的额定功率是_______W.（4）由图像知,小灯泡的电阻随电压的增大而逐渐_________（选填“增大”或“减小”）4. 在“测定小灯泡的额定功率”试验中，小雨同学用一个电压表、一个电流表、一个开关，电压为3V 的电源，额定电压为2.5V 的小灯泡和一个标有“20Ω、1.5A”的滑动变阻器.（1）如果小灯泡的额定功率小于1W,电流表的量程应选＿＿＿＿＿A 为宜.（2）请用笔画线代替导线，将图甲的实物电路连接完整（连线不得交叉）.要求当滑动变阻器的滑片向右移动时，电流表示数增大.（3）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和他两端的电压，根据记录的数据，小雨画出了小灯泡电流随其两端电压变化的关系图像（如图乙），根据图像提供的信息，计算出小灯泡的额定功率为＿＿W ，小灯泡灯丝电阻随电压的增大而＿＿＿（填“增大”、“减小”或“不变”）.（4）另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光，并很快熄灭，检查后发现连线正确，请你找出实验中操作不当之处＿＿＿＿＿＿＿＿＿＿＿＿（写出一种即可）.答案：0.1 0.2 0.34. 0～0.6 0.625 增大 连接电路时开关未断开且滑动变阻器的阻值调至最小（或连接电路时开关未断开且滑动变阻器的接线接在了金属杆两端5．小李做“测定小灯泡电功率”的实验。

③小灯泡的额定功率P额=______（用U额、U0、R0表示）。若步骤②中，在将开关S1拨至“2”时，不小心将滑片向右移动了少许，其他操作正确，则测出的小灯泡额定功率比真实值_____（选填“偏大”或“偏小”）。
2.（2020·江苏连云港）在学习《电能表与电功》一节内容时，同学们完成教材上的活动“比较两个灯泡的亮暗”，小明选用标有“2.5V 0.3A”和“3.8V 0.3A”的灯泡L1和L2，连接电路如图所示。
无论怎样调节滑动变阻器，电压表示数总小于灯泡的额定电压
电源电压过低
闭合开关瞬间，灯泡发出强光后立即熄灭，电流表指针偏转后又回到零刻度线处，电压表仍有示数
灯泡两端电压过高，滑动变阻器的滑片没有置于阻值最大位置
二、考点解析
1.测量小灯泡电功率是中考物理试卷中实验探究类考题的常考内容，如果说是必考内容也不过分，经统计中考物理试卷有关测量小灯泡电功率的实验探究题出现的概率在85%左右，所占分值在6分—12分之间。由此可见此内容在中考试卷地位和重要性。测量小灯泡实验探究题常见考查问题有：实验电路的纠错、分析、补充；电路故障排除；实验步骤与实验科学方法分析；实验手段分析；电功率概念理论研究；实验态度和实验误差等。
(1)请按照图甲所示的电路图，用笔画线表示导线，在图乙中完成实物连接。要求：闭合开关后，当滑动变阻器滑片P向右移动时，电流表示数增大（ ）；
(2)调节滑动变阻器滑片P，当电压表示数为额定电压时，电流表示数如图丙所示，其读数为______A，则该小灯泡的额定功率为______W；
(3)小涛同学在调节滑动变阻器滑片P的过程中，绘制出电流表与电压表示数变化关系的图象如图所示。他将电压表换成一个这样相同的小灯泡，这两个小灯泡并联在电路中，当干路中的电流表示数为0.2A时，两个小灯泡的实际总功率为______W。

中考物理核心实验：测定小灯泡的电功率测量小灯泡的电功率是中考重要的实验之一。

理解透彻这个实验，学会举一反三，同类型的电学实验就不是问题了。

考点目标1.会设计电路，用电流表、电压表测定小灯泡的电功率。

2.通过对小灯泡不同亮暗时测得的数据进行分析，认识比较、分析、综合等思维方法。

实验概述1.实验目的：用电流表、电压表测定小灯泡的电功率。

2.实验原理：P=UI。

3.实验器材：待测小灯泡、电压表、电流表、电源、开关、滑动变阻器和导线若干。

4.实验电路图：5.实验步骤：①根据电路图正确连接电路，连接电路时要断开开关。

②闭合开关前，为保护电路，需移动变阻器滑片P，使变阻器接入电路的电阻最大。

③检查电路无误后，闭合开关S，要进行三次实验：使小灯泡两端的电压稍高于额定电压、等于额定电压和稍低于额定电压，分别记录电压、电流值，注意观察三种情况下灯的发光情况。

④将每次测得的电压和电流填在实验表格内，并求出其电功率的大小，填入表中。

6.数据表格设计：实验序号电压U/V 电流I/A 电功率P/W 灯的发光情况1237.分析讨论：①当U实＜U额时，P实＜P额，小灯泡发光偏暗；②当U实＞U额时，P实＞P额，小灯泡发光偏亮；③当U实＝U额时，P实＝P额，小灯泡发光正常。

解题技巧一：理解正确连接、操作规范的含义题目中常常出现“正确连接电路”、“操作规范”（或“实验步骤正确”）等文字，要正确理解。

1.“正确连接电路”的含义：是指待测小灯泡与滑动变阻器串联，电流表串联在电路中，电压表与待测小灯泡并联。

判断的方法是：移动滑动变阻器的滑片时，电流表与电压表的示数同时变大（或变小），当滑动变阻器连入电路的阻值为0时，电压表的示数电源电压。

2.“操作规范”或“实验步骤正确”是指：闭合开关时滑动变阻器接入电路的阻值最大，连接电路时开关断开，电表接线柱电流“+”入“”出。

解题技巧二：电压表与变阻器并联电压表与滑动变阻器并联的题目是最常见的，判断方法如下：电压表并联在滑动变阻器两端（见图），判断的方法是：在移动滑动变阻器的滑片时，电流表与电压表示数的变化是相反的，即“一大一小”，且当滑动变阻器连入电路的电阻为0时，电压表的示数也为0。

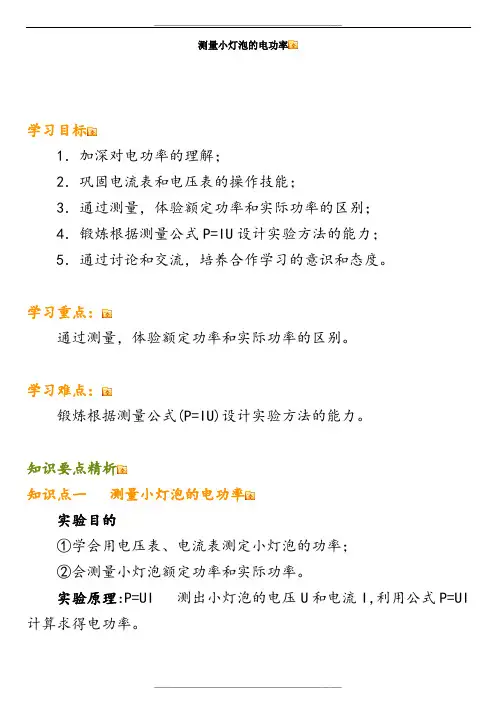

测量小灯泡的电功率学习目标1．加深对电功率的理解；2．巩固电流表和电压表的操作技能；3．通过测量，体验额定功率和实际功率的区别；4．锻炼根据测量公式P=IU设计实验方法的能力；5．通过讨论和交流，培养合作学习的意识和态度。

学习重点：通过测量，体验额定功率和实际功率的区别。

学习难点：锻炼根据测量公式(P=IU)设计实验方法的能力。

知识要点精析知识点一测量小灯泡的电功率实验目的①学会用电压表、电流表测定小灯泡的功率；②会测量小灯泡额定功率和实际功率。

实验原理：P=UI 测出小灯泡的电压U和电流I，利用公式P=UI 计算求得电功率。

实验器材：电源、电压表、电流表、滑动变阻器、开关、小灯泡、灯座、导线等。

实验电路图及表格次数电压U/V 电流I/A功率P/W发光情况123实验步骤：1．实验前准备：检查仪器是否齐全，规格是否合乎要求，查看小灯泡的额定电压；2．按电路图连电路，查无误，闭合开关，进行实验；3．调节滑动变阻器滑片，使电压表示数为，记录电流表示数；4．调节滑动变阻器，使小灯泡两端电压等于1.2，记下电压表、电流表的示数，并观察小灯泡发光情况；5．调节滑动变阻器，使小灯泡两端电压小于，记下电压表，电流表的示数，并观察小灯泡发光情况；6．断开开关，计算电功率值填入表格。

数据分析，总结结论(1)分析数据知，实际功率随实际电压改变而改变；(2)灯泡的亮度了取决于灯泡的实际功率，实际功率越大灯泡越亮。

注意事项1．仪器选择：①电源：电源电压应高于小灯泡的额定电压。

例如：，至少要选择2节干电池串联作电源，学生电源选择3V的电源。

②电压表的量程应大于，电流表的量程应大于灯泡正常的工作电流；在被测电压、电流不超电压表、电流表量程的情况下，应尽可能选用小量程；例如的小灯泡电压表量程选0—3V，电流表选0—0.6A的量程。

③滑动变阻器的允许通过最大电流要大于灯泡的正常工作电流，而其最大阻值应与灯泡的电阻差不多，以便调节效果明显。

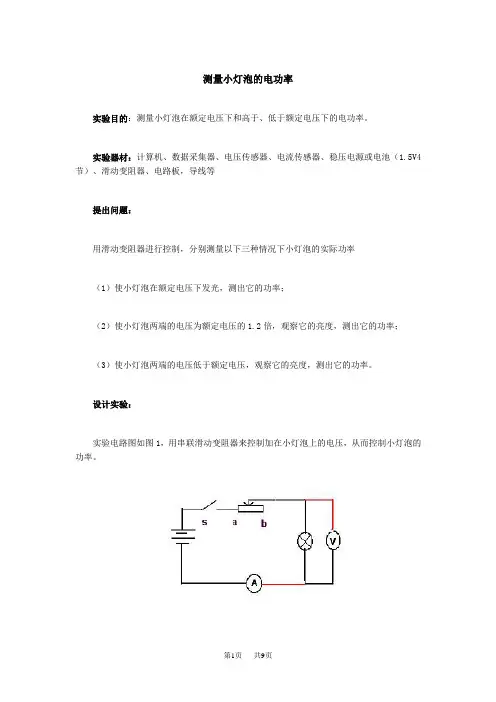

测量小灯泡的电功率实验目的：测量小灯泡在额定电压下和高于、低于额定电压下的电功率。

实验器材：计算机、数据采集器、电压传感器、电流传感器、稳压电源或电池（1.5V4节）、滑动变阻器、电路板，导线等提出问题：用滑动变阻器进行控制，分别测量以下三种情况下小灯泡的实际功率（1）使小灯泡在额定电压下发光，测出它的功率；（2）使小灯泡两端的电压为额定电压的1.2倍，观察它的亮度，测出它的功率；（3）使小灯泡两端的电压低于额定电压，观察它的亮度，测出它的功率。

设计实验：实验电路图如图1，用串联滑动变阻器来控制加在小灯泡上的电压，从而控制小灯泡的功率。

图1 测量小灯泡的实际功率电路图进行实验：1．按电路图连接电路，把滑动变阻器置于电阻最大位置即b端，；2．进入TriE ilab主页后，打开实验模板“测量小灯泡的功率”，先对电压传感器和电流传感器分别校零；3．把电压传感器和电流传感器接入电路，电压传感器和电流传感器的红接线柱如图1所示，另一端为黑接线柱；4．闭合开关S，点击“开始”，移动滑动变阻器滑动端，观察电压与电流的关系；5．点击“结束”，采集数据完成；6．在“公式编辑”中编辑物理量“功率”，符号为P，公式为U1*I1,在图象设置中添加功率与电压的关系图象（这一步也可在模板中完成）；7．观察图象和数据，得出结论。

实验结果：1.小灯泡1用稳压电源做的实验（1）数据表（从数据表中选取三组数据）（2）图象图2 小灯泡1的电压与电流关系图象图3 小灯泡1的功率与电压关系图象用电池做的实验（1）数据表（从数据表中选取三组数据）（2）图象图4 小灯泡1的电压与电流关系图象（电池做）图5 小灯泡1的功率与电压关系图象（电池做）2.小灯泡2用稳压电源做的实验（1）数据表（从数据表中选取三组数据）（2）图象图6 小灯泡2的电压与电流关系图象图7 小灯泡2的功率与电压关系图象分析和论证（测量结果说明了什么？得出了什么结论？）测量的数据是电压U和电流I，通过公式来计算功率。

小灯泡电功率中考实验专题及答案小灯泡电功率中考实验专题一．实验探究题1．在测量小灯泡的电功率时，小明组正确连接如图甲所示的电路；闭合开关后，发现无论怎样调节滑动变阻器，两电表指针始终处于如图乙所示位置，排除故障后，闭合开关，从变阻器接入电路阻值最大时开始记录数据，得到小灯泡U﹣I 图象如图丙所示。

请你解答：1）请用笔画线代替导线将小明组的电路连接完整，要求向右移动滑片时灯泡变亮；（2）小明组发生的故障可能是：接线柱间（选填图甲中的数字编号）出现了（选填“短路”或“断路”）；3）此实验的原理是，XXX组所测小灯泡的额定功率是W。

2．XXX同学用如图甲所示的实验电路来测定“小灯泡的额定电功率”，所用电源电压为4.5V。

第1页（共8页）小灯泡额定电压为 2.5V，电阻约为10Ω，滑动变阻器规格为“20Ω0.5A”。

（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。

2）XXX检查电路无误后，闭合开关。

发现灯胆不亮，电流表几乎无示数，电压表有示数，接近电源电压，移动滑片。

实验征象没有产生变化，则招致这种征象大概的原因是。

3）排除故障后，XXX移动滑片P到某一点时，电压表示数（XXX所示）为V，若他想丈量小灯胆的额定功率，应将图甲中滑片P向端（选填“A”或“B”）移动，使电压表的示数为2.5V。

4）XXX移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是W。

5）在不改变甲图连接方式情况下，XXX又用定值电阻替换小灯泡，来探究流过导体的电流与电阻的关系。

实验中，XXX控制电阻两端的电压为2V不变，为了多次完成实验，定值电阻阻值必须在范围内。

3．XXX同学为了探究小灯泡亮度与实际功率的关系，设计了如图甲所示的实验电路，小灯第2页（共8页）泡标有“2.5V”的字样。

1）图甲是XXX连接的实验电路，同组的XXX同学发现图中有一根导线连接错误，请你在这根导线上打“×”，并在图中矫正。

2023年中考物理重难点复习：小灯泡电功率的测量（精练）
一．选择题
1．“伏安法测电阻”和“伏安法测小灯泡的电功率”是电学中两个重要的实验，小聪同学对两个实验进行了梳理和对比，下列说法正确的是（）
A．两个实验的原理相同
B．滑动变阻器在两个实验中的作用仅是保护电路
C．两个实验进行多次测量的目的不同
D．两个实验都采用了控制变量法
2．某同学利用图甲所示的电路测量小灯泡的电功率。

实验中电源电压保持不变，小灯泡的额定电压是2.5V；下列有关说法中正确的是（
）
A．该同学接错了一根导线，需要改正的线应该是电压表负接线柱到开关的这根导线
B．正确连接电路后，用开关进行试触，发现电流表指针不偏转，而电压表指针明显偏转，故障原因可能是滑动变阻器断路
C．排除故障后，按正确的步骤进行实验，小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是0.7W，此时小灯泡的电阻是8.9Ω
D．调节滑动变阻器的滑片到电压表示数为灯泡额定电压U额时灯泡功率为P额，那么当电压
表示数U
实＝0.5U
额
时，灯泡实际功率P
实
＞0.25P
额
3．下列各组仪器中，可以用来测量电功率的是（）
①电能表和电压表
②电能表和电流表
③电能表和秒表
第1页（共25页）。

测量电功率试验的目标和道理：1. 试验目标：1）测定小灯泡额定电压下的电功率;2）测定小灯泡略高于额定电压下的电功率;3）测定小灯泡略低于额定电压下的电功率.2. 试验道理：P=UI应测量的物理量：小灯泡两头的电压U,和经由过程的电流I.3. 试验办法：伏安法伏安法测小灯泡的电功率：试验电路图试验器材电源.滑动变阻器.电压表.电流表.小灯泡.灯座.开关.导线若干试验步调(1)按设计的电路图衔接什物,并设计试验记载表格(2)检讨电路无误后,闭合开关s,移动滑动变阻器的滑片P,不雅察电压表的示数.当电压表的示数等于小灯泡的额定电压时,停滞滑动,并记下电流表的示数(3)调节滑动变阻器,使小灯泡两头的电压为额定电压的1．2倍,不雅察小灯泡的发光情形,并记下电压表和电流表的示数(4)调节滑动变阻器,使小灯泡两头的电压低于额定电压的1／5,不雅察小灯泡的发光情形,并记下电压表和电流表的示数(5)整顿试验器材试验表格次数电压U（V）电流I（A）电功率P（W）灯泡亮度试验结论U实=U额,P实=P额,正常发光;U实>U额,P实>P额,比正常发光更亮;U实<U额,P实<P额,比正常发光更暗.留意事项(1)选择的器材规格要适合,例如滑动变阻器许可经由过程的最大电流要大于灯泡的额定电流;(2)衔接电路时开关断开,滑动变阻器滑到阻值最大处;(3)使小灯泡的电压高于额定电压时,要留意不雅察电压暗示数的变更,以免电压过高,烧坏小灯泡伏安法测电阻与测功率的异同点：测小灯泡的电功率测电阻雷同点所测物理量灯泡两头的电压(U)和经由过程灯泡的电流(I)电路图连入电路时开关断开,滑动变阻器位于阻值最大处不合点道理 P=UI盘算公式P=UI滑动变阻器感化呵护电路,掌握灯泡两头电压呵护电路,转变电路中的电流填补：(1)伏安法测功率.滑动变阻器的感化是呵护电路和掌握灯泡两头电压.多次测量的目标是为了测量不合电压下小灯泡的现实功率,不是为了多次测量求平均值.所以设计的表格中没有“平均功率”这一栏.(2)伏安法测定值电阻时,滑动变阻器的感化是呵护电路和转变电路中的电流和电阻两头电压,因电阻阻值不变,这是为了多测几组对应的电压.电流值,多测几回电阻值,用多次测量求平均值来减小误差.(3)伏安法测小灯泡电阻时,因为灯丝电阻大小与温度有关.在不合的工作状况下,小灯泡温度不合.灯丝电阻也不合.是以测灯丝电阻时滑动变阻器的感化是为了呵护电路和转变电路中的电流,不是为了多次测量求平均值.“伏安法测功率”中罕有故障及消除:“伏安法测功率”是电学中的主要试验.同窗们在试验进程中,轻易消失一些试验故障,对消失的试验故障又一筹莫展,是以,可以或许找出试验故障是做好试验的“法宝”.下面就同窗们在试验中易消失的故障从以下几方面进行剖析.1．器材选择不当导致故障故障一：电流表.电压表指针偏转的角度小.[剖析原因]①电压表.电流表量程选择过大;②电源电压不高.[消除办法]选择小量程,假如故障还消失,只有调高电源电压.试验中若电表指针偏转的角度太小,估读电流或电压时因为视觉造成的误差将增大.为了减小试验误差,选择量程时既不克不及使电表指针超出最大刻度,又要斟酌到每次测量时应当使电表指针偏过刻度盘的中线.2．器材衔接进程中消失故障故障二：电压表.电流表指针反向偏转.[剖析原因]两表的“+”“-”接线柱接反了,当电流从“一”接线柱流入时,指针反向偏转,甚至消失指针打弯.破坏电表的情形. [消除办法]将两电表的“+”“-”接线柱对换.故障三：滑动变阻器的滑片滑动时,电暗示数及灯泡亮度无变更. [剖析原因]滑动变阻器衔接有误,没有遵守“一上一下”的接线原则,把滑动变阻器接成了定值电阻.[消除办法]遵守“一上一下”原则准确衔接滑动变阻器.故障四：滑动变阻器的滑片滑动时,电暗示数都不变,灯泡极亮且亮度无变更.[剖析原因]滑动变阻器的衔接有误,没有遵守“一上一下”的接线原则,且滑动变阻器在电路中的阻值为零.[消除办法]遵守“一上一下”的原则准确衔接滑动变阻器.故障五：刚接好最后一根导线,灯泡立刻亮了.[剖析原因]衔接电路的进程中,开关没有断开.[消除办法]衔接时留意断开开关,呵护电路.3．元件破坏导致故障故障六：闭合开关后,灯不亮,电流表.电压表都没有示数.[剖析原因]电路中消失开路：①接线柱接触不良; ②电路中电源.电流表.开关或变阻器可能破坏;③衔接导线可能断开.[消除办法]可先把各接线柱拧紧,若还不成,用一根导线让各元件依次短路,找出故障地位.故障七：闭合开关,灯不亮,电流表几乎没有示数,电压表指针显著偏转.[剖析原因]可能是灯泡灯丝断了或灯座与灯泡接触不良.[消除办法]改换灯泡或使灯座与灯泡接触优越.应用电能表和停表测家用电器的功率：1. 试验道理：2．试验设计思绪：在家庭电路中,家用电器消费的电能可以由电能表进行测量.每只电能表上标有该电能表上的转盘每千瓦的转数.例如,一只电能表标着3000r／(kW·h),这暗示每消费1kW·h的电能,电能表的转盘转3000 转.应用盘面上的这个参数可以测定家用电器的功率.3．试验步调要测量某家用电器的功率,可只让它在电路中工作,将其他用电器关失落.不雅察电能表的转盘转过的转数N,同时用停表测出所用的时光t(s),若以上述电能表为例,则该电器的功率大小为=.还有一种电子式电能表,其表盘上“n imp／(kW· h)”的寄义是每消费1kW·h的电能,指导灯闪耀n 次.若测得某用电器工作时光t内指导灯闪耀了N 次,则该用电器的功率为.。

2023年中考物理分项复习—测量小灯泡的电功率附答案1.如图所示，甲同学在做“测量小灯泡的电功率”实验。

实验器材：电源（电压恒为6V）、小灯泡（额定电压为2.5V，正常发光时灯丝电阻约为10Ω）、电流表、电压表、开关各一个，规格分别为R1（10Ω 1A）和R2（30Ω 0.5A）的滑动变阻器各一个，导线若干。

（1）连接电路时，滑动变阻器应选（选填“R1”或“R2”）。

（2）连接好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，电路故障原因是。

（3）排除故障，闭合开关，移动滑片P至某位置时，电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向端移动（选填“A”或“B”）。

通过实验绘制出小灯泡的U﹣I图象，如图乙所示，小灯泡的额定功率为W。

（4）乙同学设计了如图丙所示电路，来测量另一只小灯泡的额定功率（已知灯泡的额定电压为U额），R0阻值已知。

①断开开关S3，闭合开关S1、S2，调节滑动变阻器滑片P，使得电流表示数为（用字母表示），此时灯泡正常发光；②保持滑动变阻器滑片P位置不变，断开开关S2，闭合开关S1、S3，记下电流表的读数为I；③小灯泡额定功率的表达式P额＝（用字母U额、I、R0表示）。

2.在“测定小灯泡功率”的实验中，提供的器材有：“3.8V？A”的小灯泡、“10Ω 1A”的滑动变阻器、四节新干电池等。

（l）连接电路时开关应。

（2）请用笔画线代替导线，将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的电阻最大。

（3）闭合开关，发现灯泡不亮，两电表均无示数，为了查找故障，小明将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则肯定出现故障的元件是。

（4）排除故障后继续实验，滑片P移到某一位置时，电压表示数如图乙所示，为测量灯泡的额定功率，应将滑片P向端移动，直至电压表的示数为3.8V，此时电流表示数如图丙所示，则小灯泡的额定功率是W。

测定小灯泡电功率实验报告实验名称：测定小灯泡电功率实验目的：通过测定小灯泡在不同电压下的电流，计算其电功率，并分析灯泡的亮暗与实际功率的关系。

实验器材：电源、电压表、电流表、小灯泡、导线、开关等。

实验步骤：1. 将电源、电压表、电流表、小灯泡、导线、开关连接成电路，确保电路连接正确无误。

2. 打开开关，记录电压表和电流表的读数，分别记为U1和I1。

3. 关闭开关，改变电压表和电流表的位置，再次打开开关，记录电压表和电流表的读数，分别记为U2和I2。

4. 重复步骤3，至少再进行两次测量，记录电压表和电流表的读数，分别记为U3和I3，U4和I4。

5. 根据测量得到的电压和电流数据，计算每次测量时的电功率P1、P2、P3、P4。

6. 分析每次测量时的电功率与灯泡亮暗的关系，探讨灯泡亮暗与实际功率的关系。

实验结果：根据实验数据，计算得到小灯泡在不同电压下的电功率如下：P1 = U1 * I1 = 2V * 0.5A = 1WP2 = U2 * I2 = 3V * 0.6A = 1.8WP3 = U3 * I3 = 4V * 0.7A = 2.8WP4 = U4 * I4 = 5V * 0.8A = 4W实验分析：通过实验数据的比较，可以看出小灯泡在不同电压下的电功率不同。

随着电压的增加，电功率也随之增加。

这说明灯泡的亮暗与实际功率有关，实际功率越大，灯泡越亮。

实验结论：通过测定小灯泡在不同电压下的电流，计算得到的电功率与灯泡亮暗有关。

实际功率越大，灯泡越亮。

这表明灯泡的亮暗与实际功率呈正相关关系。

注意事项：1. 实验过程中，要确保电路连接正确无误，避免测量误差。

2. 在测量电压和电流时，要迅速准确，避免由于测量时间过长导致的实验数据不准确。

3. 实验过程中，要注意安全，避免触电等意外情况的发生。

4. 在分析实验结果时，要充分考虑实验数据的可靠性和准确性，避免得出错误的结论。

5. 在撰写实验报告时，要清晰地记录实验过程、数据和分析结果，保持报告的简洁明了。

（1）请用笔画线代替导线，将滑动变阻器连入电路，使之接入电路的阻值最大。 （2）闭合开关进行实验时，若图中导线 M 发生了断路，则在调节滑片的过程中，会发
