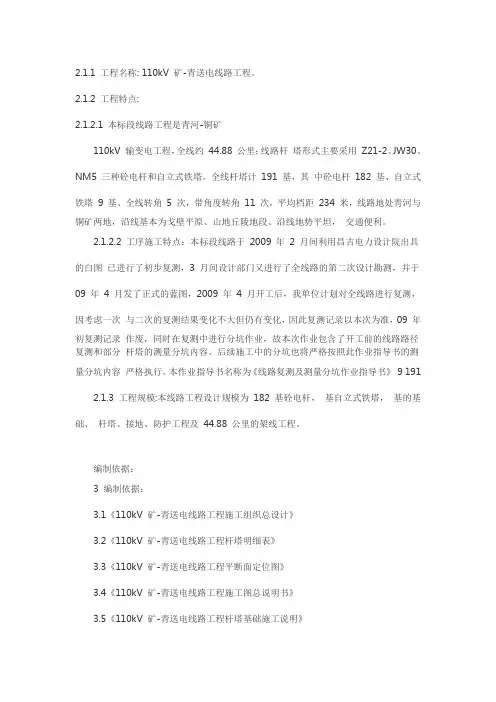

线路复测记录

线路工程施工记录表格填写说明一、总的说明1根据《110kV—500kV架空电力线路工程施工质量及评定规程》(DL/T5168-2002)附录A、B(规范性附录）,线路工程检查记录共2种表格形式，检查及评级记录共22种表格形式。

原则上，检查记录不进行质量评定，检查及评级记录须进行质量评定，检查记录、检查及评级记录均须归档移交.2根据江苏省内线路工程的实际情况，线路工程常用施工记录共18种表格形式，其中：路径复测记录1种，普通基础分坑及开挖检查记录1种，基础记录4种，杆塔记录1种，架线记录6种，接地安装记录1种，OPGW光缆记录4种。

具体详见附件1。

为便于填写和使用，公司在保证《110kV—500kV架空电力线路工程施工质量及评定规程》（DL/T5168—2002）附录A、B（规范性附录）表格内容不变的情况下，对部分表格作了适当的修改和补充。

本填写说明对该18种施工记录表格的填写作出了具体的规定。

3记录表中填写的桩号为线路杆塔明细表中给定的杆塔桩号。

施工时，若运行塔号尚未排定，可先不填,待运行塔号正式排定后再统一填写。

记录表中填写的桩号应与杆塔明细表中的杆塔桩号一致。

例如：T1、N12等.4记录表中填写的塔型（杆塔型式)应与线路杆塔明细表中一致.例如:SDJ14(24）、SZT24(42）等。

5施工、检查日期应分别填写单元工程最后完成施工日期和自检日期,施工、检查日期应填写完整。

例如：2004年2月18日6“施工基面”栏主要填写基础基面处理情况，如基础降低基面500mm，则填写“—500"，如基础基面不需处理，则填写“0”。

7“基础型式”栏分别填写基础配置表中规定的4只基础腿的基础型式。

“基础型式"栏内的A、B、C、D仅说明A、B、C、D4只基础腿的基础型式的具体填写位置，表格填写时,应将A、B、C、D字样去除.8线路前进方向应以设计文件中明确的线路前进方向为准，并以此分“前、后、左、右”及“送电侧、受电侧”。

（电力行业）(版)输电线路施工记录及验评表测量记录及验评表附录A：复测、分坑、验槽及杆塔号对照表Q/CSG表1-A.1路径复测记录表(线记1) 工程编号:Q/CSG表1-A.1Q/CSG表1-A.2被跨越物及地形凸起点测量记录表(线记2) 工程编号：Q/CSG表1-A.2Q/CSG表1-A.3普通(掏挖)基础和拉线基础分坑及开挖检查记录表(线记3)监理：质检员：施工负责人：检查人：Q/CSG表1-A.4地基基坑(槽)检查记录表(线记4)工程编号：Q/CSG表1-A.4Q/CSG表1-A.5杆塔号对照表(线记5) 工程编号：Q/CSG表1-A.5附录B:架空输电线路工程分项工程质量验收记录表【W001】Q/CSG表1-B.01路径复测分项工程质量验收记录(线土1) 工程编号：Q/CSG表1-B.01Q/CSG表1-B.02普通基础分坑与开挖分项工程质量验收记录(线土2) 工程编号：Q/CSG表1-B.02【H002】Q/CSG表1-B.03拉线基础分坑与开挖分项工程质量验收记录(线土3) 工程编号：Q/CSG表1-B.03【H003】Q/CSG表1-B.04岩石、掏挖基础分坑与开挖分项工程质量验收记录(线土4) 工程编号：Q/CSG表1-B.04Q/CSG表1-B.05施工基面及电气开方分项工程质量验收记录(线土5) 工程编号：Q/CSG表1-B.05【S001】Q/CSG表1-B.1现浇、掏挖(等高)铁塔基础分项工程质量验收记录(线基1) 工程编号：Q/CSG表1-B.1Q/CSG表1-B.2现浇、掏挖(不等高)铁塔基础分项工程质量验收记录(线基2) 工程编号：Q/CSG表1-B.2【S002】Q/CSG表1-B.3铁塔拉线(含锚杆)基础分项工程质量验收记录(线基3) 工程编号：Q/CSG表1-B.3【S003】Q/CSG表1-B.4岩石铁塔基础分项工程质量验收记录(线基4) 工程编号：Q/CSG表1-B.4【H004】Q/CSG表1-B.5混凝土电杆基础分项工程质量验收记录(线基5) 工程编号：Q/CSG表1-B.5【S004】Q/CSG表1-B.6角钢插入式(等高)基础分项工程质量验收记录(线基6) 工程编号：Q/CSG表1-B.6【S004】Q/CSG表1-B.7角钢插入式(不等高)基础分项工程质量验收记录(线基7) 工程编号：Q/CSG表1-B.7【S005】Q/CSG表1-B.8灌注桩基础分项工程质量验收记录(线基8) 工程编号：Q/CSG表1-B.8【S005】Q/CSG表1-B.9灌注桩基础承台、连梁分项工程质量验收记录表(线基9) 工程编号：Q/CSG表1-B.9【S006】Q/CSG表1-B.10贯入桩基础分项工程质量验收记录(线基10) 工程编号：Q/CSG表1-B.10【S007】Q/CSG表1-B.11挖孔桩基础分项工程质量验收记录(线基11) 工程编号：Q/CSG表1-B.11【W002】Q/CSG表1-B.12自立式铁塔组立分项工程质量验收记录(线塔1) 工程编号：Q/CSG表1-B.12【W003】Q/CSG表1-B.13拉线铁塔组立分项工程质量验收记录(线塔2) 工程编号：Q/CSG表1-B.13Q/CSG表1-B.14铁塔拉线压接管施工分项工程质量验收记录(线塔3) 工程编号：Q/CSG表1-B.14【W004】Q/CSG表1-B.15混凝土电杆组立分项工程质量验收记录(线塔4) 工程编号：Q/CSG表1-B.15【W005】Q/CSG表1-B.16自立式钢管杆组立分项工程质量验收记录(线塔5) 工程编号：Q/CSG表1-B.16【W006】Q/CSG表1-B.17导、地线展放施工分项工程质量验收记录表(线线1) 工程编号：Q/CSG表1-B.17【S008】Q/CSG表1-B.18导、地线直线液压管施工分项工程质量验收记录(线线2)工程编号：Q/CSG表1-B.18【S008】Q/CSG表1-B.19导、地线耐张液压管施工分项工程质量验收记录(线线3) 工程编号：Q/CSG表1-B.19【W007】Q/CSG表1-B.20导地线紧线施工分项工程质量验收记录(线线4) 工程编号：Q/CSG表1-B.20【W008】Q/CSG表1-B.21导地线附件安装施工分项工程质量验收记录(线线5) 工程编号：Q/CSG表1-B.21Q/CSG表1-B.22对地、风偏开方对地距离验收记录(线线6) 工程编号：Q/CSG表1-B.22Q/CSG表1-B.23交叉跨越检查记录(线线7) 工程编号：Q/CSG表1-B.23。

线路复测记录表 The manuscript was revised on the evening of 2021
路径复测记录表
工程名称：35千伏三塘湖输变电工程线记1
监理工程师：专职质检员：施工负责人：检查人：
路径复测记录表
工程名称：35千伏三塘湖输变电工程线记1
监理工程师：专职质检员：施工负责人：检查人：
路径复测记录表
工程名称：35千伏三塘湖输变电工程线记1
监理工程师：专职质检员：施工负责人：检查人：
路径复测记录表
工程名称：35千伏三塘湖输变电工程线记1
路径复测记录表
工程名称：35千伏三塘湖输变电工程线记1
监理工程师：专职质检员：施工负责人：检查人：。

前言本表格经过多次研究注意事项：1.施工自检记录和项目部质检组检查记录及隐蔽工程签证单必须手工填写。

2.施工检查及评级记录以自检和项目部检查记录为依据采用电子表格填写。

各种记录按照填写要求填写，记录应真实、整洁.路径复测记录表（线记1）复测日期: 年月日～年月日业主代表：专职质检员：施工负责人：检查人：“路径复测记录表”(线记1）填写说明此表为路径复测记录表专用表格一、检查项目1.表格第一列每个桩号分两栏，上边填写施工桩号，下面填写运行桩号。

2.杆塔型：填写“塔型－呼称高”.3.档距、线路转角：设计值、实测值、偏差值必须填写真实数据，偏差值为实测值与设计值的差值，以(±)进行区分。

4.塔位高程:填写实测值,数据保留2位小数点。

5.桩位移：面向大号分大号、小号、左侧、右侧；位移值：填写“复测值”与“设计值"的差值。

6.被跨越物（或地形凸起点）:“被跨越物”是指重要的电力线、公路、铁路、河流及明显的地形突起点；名称栏填写被跨越物名称及等级，若同一档内有多处被跨越物(或地形凸起点)，“桩号/塔号”栏间可有空格，被跨越物（或地形凸起点)应分别填写，不得遗漏；“高程”栏填写跨越点实测值，数据保留2位小数点；与临近杆塔最近距离中杆塔号栏填写“设计桩号”，距离栏填写跨越点到最近设计桩号的水平距离.7.表头要填写复测起止日期，如“2007年5月1日－2007年5月11日”。

8.有特殊情况请填写“备注”一栏。

现浇铁塔基础检查及评级记录（线基1改)业主代表：专职质检员：施工负责人：检查人:“现浇铁塔基础检查及评级记录”（线基1改）填写说明此表为地脚螺栓式大块基础专用表格一、表头1.杆塔型：填写设计杆塔型式-呼称高，如：SJC3-24。

2.基础型:填写“螺栓”。

3.施工基面：根据设计要求填写“中心桩标高"，如“－1500"或“3000"，以mm为单位。

4.施工日期：填写整基基础浇制完成日期。

施工单位自备施工表格与记录模式表A。

1 路径复测记录表（线记1）表A.2 被跨越物及地形凸起点测量记录表（线记2）表A。

3 普通(掏挖）基础和拉线基础分坑及开挖检查记录表（线记3）表A。

4 地基基坑（槽)检查记录表（线记4）表A。

5 杆塔号对照表（线记5）表B.1 现浇铁塔基础检查及评级记录（线基1）表B.2 现浇、掏挖（不等高）铁塔基础检查及评级记录（线基2)表B。

3 铁塔拉线（含锚杆）基础检查及记录(线基3）表B.4 岩石铁塔基础检查及记录（线基4)表B。

5 混凝土电杆基础检查及记录(线基5)表B。

6 角钢插入式（等高）基础检查及评级记录（线基6）表B.7 角钢插入式（不等高）基础检查及评级记录（线基7）表B.8 角钢插入式（不等高）基础检查及评级记录（线基8）表B.9 角钢插入式(不等高）基础检查及评级记录(线基9）表B.10 贯入桩基础检查及评级记录(线基10）表B.11 挖孔桩基础检查及评级记录（线基11）表B.12 自立式铁塔组立检查及评级记录（线塔1)表B.13 拉线铁塔组立检查及评级记录（线塔2）表B.14 铁塔拉线压接管检查及评级记录（线塔3）表B.15 混凝土电杆组立检查及评级记录（线塔4）表B.16 自立式铁管杆组立检查及评级记录（线塔5）表B.17 导、地线展放施工检查及评级记录（线线1）表B。

18 导、地线直线液压管施工检查及评级记录（线线2）表B。

19 导、地线耐张液压管施工检查及评级记录(线线3）表B.20 导地线紧线施工检查及评级记录(线线4)表B.21 导地线附件安装施工检查及评级记录（线线5）表B。

22 对地、风偏开方对地距离检查及评级记录（线线6）表B.23 交叉跨越检查及评级记录（线线7)表B.24 复合光缆OPGW展放施工检查及评级记录（线光1）表B。

25 复合光缆OPGW紧线施工检查及评级记录（线光2) 表B.26 复合光缆OPGW紧线施工检查及评级记录（线光3) 表B.27 复合光缆OPGW现场开盘测试报告（线光4）表B。

路径复测记录-线记1（共五篇）第一篇：路径复测记录-线记1路径复测记录表（线记1）业主代表：专职质检员：施工负责人：检查人：填写说明1.桩号：设计图纸桩号,与杆塔明细表一致；2.塔号：运行桩号（与塔位牌一致）；建设管理单位确定线路名称和塔位号后填写；3.杆塔型式：与施工图纸一致，不标注铁塔高度；4.档距偏差值：实测值减去设计值；5.塔位高程：复测实测值；6.桩横线路位移：每基分别填写；7.被跨越物高程：为实测被跨越物最高点高程；8.备注：填写复测数据与设计数据不符内容及设计处理结果等；9.斜线要求：表格中的项目施工中没有，检查结果内自左下角向右上角画斜线。

第二篇：工程定位测量及复测记录专题6KV高压室定位测量及复测记录单位工程名称车集煤矿南二风井35KV变电站安装工程建设单位河南龙宇能源车集煤矿定位依据车集煤矿南二风井35KV变电站安装工程施工蓝图工程定位示意图及说明：说明：基础槽钢定位根据施工蓝图基础位置进行定位，定位使用钢卷尺进行测量，设备基础槽钢使用水平仪进行检测找正。

测量员：工程技术负责人：年月日建设、监理（设计）单位复核意见：复核单位：复核人：年月日35KV高压室定位测量及复测记录单位工程名称车集煤矿南二风井35KV变电站安装工程建设单位河南龙宇能源车集煤矿定位依据车集煤矿南二风井35KV变电站安装工程施工蓝图工程定位示意图及说明：说明：基础槽钢定位根据施工蓝图基础位置进行定位，定位使用钢卷尺进行测量，设备基础槽钢使用水平仪进行检测找正。

测量员：工程技术负责人：年月日建设、监理（设计）单位复核意见：复核单位：复核人：年月日室外变压器定位测量及复测记录单位工程名称车集煤矿南二风井35KV变电站安装工程建设单位河南龙宇能源车集煤矿定位依据车集煤矿南二风井35KV变电站安装工程施工蓝图工程定位示意图及说明：说明：变压器基础轨道定位根据施工蓝图基础位置进行定位，定位使用30米钢卷尺进行测量，设备基础轨道使用水平仪进行检测找正。
