锅炉高温过热器爆管原因分析及防范措施

锅炉受热面爆管原因分析及防范策略关键词：电厂；锅炉受热面；爆管原因；防范措施1、锅炉受热面爆管概述锅炉受热面爆管指的是锅炉运行的过程中突发的管道暴烈，一般伴随着较为明显爆破声和喷射而出的水及水蒸气。

此时，锅炉的气压表、水流量表、蒸汽流量表等均出现异常，锅炉炉膛内的燃烧方式也由负压燃烧变为正压燃烧，炉烟和蒸汽也从炉墙的门孔及漏风处大量喷出。

由于管道劈裂，锅炉管道系统内的气压出现异常，由于气压过低因此锅炉内的水位难以维持正常，锅炉内部炉膛的温度开始逐渐降低，排烟温度随着降低，严重时可引起炉膛灭火，造成锅炉燃烧效率降低，灰渣斗内灰量增多且伴随有湿灰。

锅炉受热面爆管出现问题时能直接引起锅炉系统运行异常，造成锅炉引风机负荷增加，电流变大，锅炉系统安全性受到影响[1]。

2、火电厂锅炉受热面爆管的原因分析2.1受热面材设计不达标导致爆管锅炉受热面是进行能量转换的重要工具，一侧的金属面需要在较为苛刻的条件下工作，而另一侧则需要两种不同的介质传递热量，这样的情况下自身设备会承受较大的负荷，而且自身工作又比较复杂，想要确保其稳定工作需要承担较大的负荷。

在这样的条件下使得其工作具有一定的特殊性，同时还对于设备的自身材料具有较高的要求，在进行设计工作的过程中相关人员需要结合实际情况做好相关内容的改善，从而设定较为明确的锅炉运行参数，同时还要考虑到自身工作的一些问题，如负荷情况以及材料的耐热性、强度以及韧性等。

如果受热材料没有达到相应的标准，在整个运行的过程中往往会因为实际温度过高从而导致管出现变化，在这样的情况下其会受到高压作用最终导致爆管，这也充分说明材质具有一定的重要性。

2.2受热面管焊接因素锅炉受热面管应用与锅炉系统中的不同部位，受热面管子与锅炉设备之间需要焊接连接，来提高受热面馆和锅炉之间的整体性与稳定性。

锅炉受热面管焊接口、焊接缝的处理等质量不达标，受热面管设计不够规范等都会造成受热面管承受高温高压荷载的能力降低。

锅炉高温段过热器管爆管原因分析及预防引言随着锅炉的普及和应用，人们对锅炉安全和运行的考虑也越来越多。

传统的锅炉高温段过热器管一旦发生爆管，就会造成重大的财产和人员的伤亡。

因此，对于锅炉高温段过热器管的爆管原因分析和预防显得尤为重要。

锅炉高温段过热器管爆管原因分析综合性原因1. 腐蚀过热器区域的金属管子会受到环境气体的腐蚀，导致管壁变薄，从而失去了承受压力的能力。

2. 疲劳经常在高温下工作的过热器管由于受到持续的热膨胀和冷缩作用，会经历多次的压力变化，从而导致管子的疲劳破坏。

3. 金属脆化当管子处于高温状态下，金属会受到高温的影响，导致硬度和韧性降低，从而在承受压力的时候发生运动破裂。

4. 缺陷引起的破损过热器管在制造和加工过程中可能会存在一些缺陷，这些缺陷在高温和高压的作用下容易发生破损。

组成部分原因1. 气侯原因气侯原因是高温段过热器管爆管的重要原因，特别是在环境气体腐蚀严重的情况下，会导致管子的不可逆损失并在产生内外腐蚀后发生破裂。

2. 运行水质问题运行水质问题也是过热器管爆管的原因之一，水中的化学物质、氧和碳酸盐等物质会使管壁腐蚀和脆化。

3. 工艺因素工艺因素包括了制造、加工、装配和运行过程中的各种评估和监测测量等问题。

如果工艺不到位，或者管壁厚度不符合要求，也有可能发生管子破裂。

实际中的案例分析实例一一座已经运营四年的燃煤锅炉，出现了高温段过热器管破裂的故障，造成了一个巨大的爆炸。

经过分析，发现裂纹萌生于焊接接头。

原因在于过热器管量具的设置不够有效，工艺导致焊接接头存在缺陷，加上较高的运行温度和压力作用下，导致管子破裂。

实例二一座锅炉的水壁管壁在运营三十年后，发生了不可修复的裂纹，原因在于长时间的水侵泡腐蚀，管壁变薄导致管子破裂。

锅炉高温段过热器管爆管的预防管理措施1. 定期检查修复对高温段过热器管的检查和修复非常重要，定期检查和有效的修复可以避免管子发生破损。

2. 安装监测装置在管子中安装温度计、裂纹探头等监测装置，可以及时发现管子的情况和管理问题。

锅炉爆管的原因分析及处理措施一、过热器与再热器爆管的主要原因锅炉过热器与再热器爆管的原因主要是由于过热器与再热器温度过高，磨损严重。

管路被腐蚀等原因造成锅炉爆管。

在现场检验中查出由于金属过热造成爆管的事故占爆管事故的百分之三十，磨损原因和腐蚀原因的爆管事故各占百分之十五，焊接质量不合格的爆管点百分之三十，其它原因点百分之十五。

1.因管材的质量而引发的锅炉爆管。

在过热器与再热器爆管原因的分析时还要注意管材的产品质量，这也是爆管的主要原因之一。

管材的自身存在着一定缺陷。

如：加渣，分层等，在锅炉运行时如果管壁受液体的压力和温度的影响，造成过热器与再热器爆管。

其爆管开裂处一般成圆形。

爆裂原因非常明显．就是由于管材自身的质量原因造成的爆裂。

所以在管材的选择上要严把质量关，避免因管材质量而引起的锅炉爆管事故发生。

2.焊接质量差引起的锅炉爆管。

在锅炉的建设与维护中．要注意由于焊接质量不合格引起的锅炉爆管。

焊接质量不合格主要是由于焊接缝中存在杂质．焊接中封闭不严存有细小的孔洞．焊接缝不牢靠和焊接时存有焊瘤而引起的爆管事故的发生。

在锅炉的正常运行中．由于焊接原因发生的泄漏事故时有发生，从事故原因分析来进行检验，焊缝焊接质量差，焊接时存有焊瘤是泄漏的主要原因，在检查过程中，泄漏点主要分布于焊缝的熔合线和热管区域内。

3.长期与短期过热的锅炉爆管。

在锅炉运行时，由于受热面温度超过设计温度，造成过热器爆管，这类爆管可分为短期超温和长期超温两种类型，主要原因是受热面温度过高，管材金属超过允许使用的极限温度，造成管材组织结构发生变化，减少了受压能力。

管体在内压的作用下产生了结构变形，最后致使超温爆管。

在检查因短期超温过热爆管的原因时，要进行较为细致的分析。

锅炉在受热面内部工质短时间内换热状态严重恶化，会造成管壁内温度急剧上升，导致管体强度下降，金属过热引起爆管。

过热原因是由于汽水流量分配不合理，内部温度过高，管体内出现结垢，管材质量不合格等原因。

锅炉高温过热器爆管原因分析及措施摘要：合理地配置供热热源，优化选择工业锅炉容量和台数，同时优化运行调整模式，是解决锅炉低负荷运行问题的有效措施。

通过爆口宏观形貌分析、化学成分分析、显微组织观察、力学性能试验，认为T91钢高温过热器早期失效的原因是管子内存在异物堵塞，管子长期过热后加速老化，性能下降，最终导致爆管，分析堵塞原因并提出了相应对策。

通过对化学成分、力学性能、金相、能谱、扫描电镜结果的分析诊断，找出了高温过热器爆管失效的原因，提出了预防措施。

关键词：锅炉高温；高温过热器；爆管原因引言高温过热器管作为锅炉四大管道之一，其作用是将饱和蒸汽定压加热到过热蒸汽。

过热器是锅炉最复杂的受热面，受热面管壁温度高，管内蒸汽温度高，高温烟气除了受热面进行对流换热外，还对受热面进行辐射换热。

当受热面受到烟气腐蚀、高温腐蚀或者锅炉结构不当导致受热面管内壁通流流量减小时，往往会使部分管壁超过许用温度，热稳定性下降，甚至造成受热面管壁过热、爆管等。

过热器对锅炉的安全性和经济性有着重要意义，它的运行工况不仅决定着主蒸汽品质的高低，而且关系着锅炉的安全运行。

1锅炉高温过热器爆管的重要性锅炉受热面管寿命受其煤质质量、烟气流程条件、运行工况、汽水品质的影响，爆管事故较多。

据统计，2009年由于燃煤紧缺，煤质大幅下降，锅炉实际燃用的煤种严重偏离设计煤种，造成锅炉运行工况变差，致使锅炉因超温、高温腐蚀、磨损等原因爆管不断，全年牡丹江第二发电厂7台机组，锅炉受热面共发生了9次爆管事故，其中#7炉高温过热器在短短的3天内发生爆管事故2起，严重影响机组的安全经济运行。

对其它受热面管不留死角的进行全面检查，并对有怀疑超温的高温过热器管进行取样分析。

由于整圈管子的质量已受其影响，表面过热起皮，受损严重，故对该圈管子更换处理。

建议合理布置受热面管壁温度测点，严格监视受热面管壁温度的变化，防止事故发生及扩大。

加强对高温过热器的外壁损伤宏观检查，对管屏变形情况及时矫正，防止损伤和变形部位受到局部过热，更换壁厚减薄严重的管段。

锅炉过热器爆管原因分析及对策引言锅炉过热器是锅炉中的重要组成部分，负责将燃烧产生的高温烟气与水进行换热，以提供高温高压的蒸汽。

然而，由于各种因素的影响，锅炉过热器爆管现象时有发生，严重影响锅炉的安全运行。

本文将对锅炉过热器爆管的原因进行分析，并提出相应的对策。

原因分析1. 温度过高过高的温度是导致锅炉过热器爆管的主要原因之一。

当锅炉蒸汽温度超过设计工作温度时，过热器的金属材料容易发生膨胀和变形，从而导致管道的破裂。

2. 压力异常锅炉过热器爆管还与压力异常有关。

当锅炉压力超过设计压力时，过热器的结构受到过大的负荷，管道极易发生破裂。

另外，过热器内的水流量不足或受阻也会导致局部的压力过高，从而引发爆管。

3. 水质不合格水质不合格是导致锅炉过热器爆管的另一个重要原因。

水中的杂质、溶解气体和盐类等物质会在过热器内沉积和结垢，增加了管道的阻力，使得过热器的冷却效果减弱，导致爆管的风险增加。

4. 设计和制造问题有些锅炉过热器的设计和制造问题也是导致爆管的原因。

例如，过热器管道的焊接质量不合格、结构强度不足等问题会使管道易于破裂。

此外，如果过热器的尺寸设计不合理，也会导致管道局部过热，进而导致爆管。

对策1. 加强水质管理为了预防锅炉过热器爆管，首先要加强水质管理工作。

定期对锅炉内的水质进行检测，确保水质符合要求。

对于水质不合格的情况，要及时进行处理，使用适当的水处理设备进行除垢和除氧处理，确保水质清洁、无杂质。

2. 控制温度和压力合理控制锅炉的温度和压力是防止过热器爆管的重要措施之一。

严格按照锅炉的设计工作参数进行运行，不超过设计温度和压力范围。

对于温度和压力异常的情况，要立即停机检修，确保锅炉运行在安全状态下。

3. 提高过热器结构强度对于设计和制造问题导致的过热器爆管，要采取相应的措施加以解决。

加强对过热器管道的焊接质量检查，确保焊接工艺符合标准。

另外，对于结构强度不足的过热器，应该进行改造或更换，确保其能承受设计工作条件下的压力和温度。

过热器爆管原因分析与对策一过热器爆管的直接原因造成过热器、再热器爆管的直接原因有很多，主要可以从以下几个方面来进行分析。

1.1设计因素1.热力计算结果与实际不符热力计算不准的焦点在于炉膛的传热计算，即如何从理论计算上较合理的确定炉膛出口烟温和屏式过热器的传热系数缺乏经验，致使过热器受热面的面积布置不够恰当，造成一、二次汽温偏离设计值或受热面超温。

2.设计时选用系数不合理如华能上安电厂由B&W公司设计、制造的“W”型锅炉，选用了不合理的受热面系数，使炉膛出口烟温实测值比设计值高80～100℃；又如富拉尔基发电总厂2号炉（HG-670/140-6型）选用的锅炉高宽比不合理，使炉膛出口实测烟温高于设计值160℃。

3.炉膛选型不当我国大容量锅炉的早期产品，除计算方法上存在问题外，缺乏根据燃料特性选择炉膛尺寸的可靠依据，使设计出的炉膛不能适应煤种多变的运行条件。

炉膛结构不合理，导致过热器超温爆管。

炉膛高度偏高，引起汽温偏低。

相反，炉膛高度偏低则引起超温。

4.过热器系统结构设计及受热面布置不合理调研结果表明，对于大容量电站锅炉，过热器结构设计及受热面布置不合理，是导致一、二次汽温偏离设计值或受热面超温爆管的主要原因之一。

过热器系统结构设计及受热面布置的不合理性体现在以下几个方面：（1）过热器管组的进出口集箱的引入、引出方式布置不当，使蒸汽在集箱中流动时静压变化过大而造成较大的流量偏差。

（2）对于蒸汽由径向引入进口集箱的并联管组，因进口集箱与引入管的三通处形成局部涡流，使得该涡流区附近管组的流量较小，从而引起较大的流量偏差。

引进美国CE公司技术设计的配300MW和600MW机组的控制循环锅炉屏再与末再之间不设中间混合集箱，屏再的各种偏差被带到末级去，导致末级再热器产生过大的热偏差。

如宝钢自备电厂、华能福州和大连电厂配350MW机组锅炉，石横电厂配300MW 机组锅炉以及平坪电厂配600MW机组锅炉再热器超温均与此有关。

「锅炉过热器爆管原因及对策」锅炉过热器爆管是指在锅炉运行过程中，过热器中的管道发生破裂现象，造成热水蒸汽泄露。

这是锅炉安全运行的重大隐患，可能导致事故发生，给生产和人员带来巨大危害。

本文将探讨锅炉过热器爆管的原因及其对策。

一、锅炉过热器爆管的原因1.高温腐蚀：锅炉过热器工作在高温高压下，烟道气体中含有大量的酸性气体和腐蚀性物质，以及高温的烟尘颗粒等。

这些物质对过热器管道表面进行腐蚀，导致管道壁的腐蚀加速，最终导致管道破裂。

2.循环冷却不良：过热器的工作需要通过循环冷却水冷却管道表面，而如果冷却不良，会导致管道表面温度过高，增加管道变形和破裂的风险。

3.管道疲劳：过热器工作在高温高压下，热膨胀和冷缩的循环会使管道产生变形。

长期以来，这种循环变形会导致管道出现疲劳破坏，最终引发管道破裂。

4.过热器设计问题：如果过热器的设计参数不符合实际工况，或者工程施工中存在问题，都会导致过热器爆管的风险增加。

二、锅炉过热器爆管的对策1.加强水质处理：锅炉运行过程中，要对给水进行适当的预处理，去除水中的悬浮固体、溶解气体和非溶解固体等杂质。

避免水中含有腐蚀性物质，减少对过热器的腐蚀。

2.加强过热器的维护保养：定期对过热器进行检查和清洗，确保管道表面洁净，消除可能导致热量传导不良的因素。

定期清洗冷却水系统，保持冷却水的通畅。

3.控制过热器温度：通过对过热器温度进行控制，避免温度超过设计参数，减少过热器的腐蚀和疲劳破坏风险。

4.加强管道检测：采用无损检测技术，对过热器管道进行定期检测，发现问题及时修复，避免事故发生。

5.合理设计和选择材料：在过热器的设计中，要合理选择管道的材料，并严格按照设计参数进行施工。

同时，要根据实际工况调整过热器设计参数，确保运行的稳定和安全。

6.强化人员培训：提高锅炉操作人员的技能水平，使其能够熟练掌握从锅炉运行状态的监控、故障诊断到应急处理等工作，提前发现和解决问题，确保锅炉运行的安全和稳定。

过热器爆管的根本原因及对策二十世纪八十年代初，美国电力研究院经过长期大量研究，把锅炉爆管机理分成六大类，共22种。

在22种锅炉爆管机理中，有7种受到循环化学剂的影响，12种受到动力装置维护行为的影响。

我国学者结合我国电站锅炉过热器爆管事故做了大量研究，把电站锅炉过热器爆管归纳为以下九种不同的机理。

1、长期过热1.1失效机理长期过热是指管壁温度长期处于设计温度以上而低于材料的下临界温度，超温幅度不大但时间较长，锅炉管子发生碳化物球化，管壁氧化减薄，持久强度下降，蠕变速度加快，使管径均匀胀粗，最后在管子的最薄弱部位导致脆裂的爆管现象。

这样，管子的使用寿命便短于设计使用寿命。

超温程度越高，寿命越短。

在正常状态下，长期超温爆管主要发生在高温过热器的外圈和高温再热器的向火面。

在不正常运行状态下，低温过热器、低温再热器的向火面均可能发生长期超温爆管。

长时超温爆管根据工作应力水平可分为三种：高温蠕变型、应力氧化裂纹型、氧化减薄型。

1.2产生失效的原因(1)管内汽水流量分配不均；(2)炉内局部热负荷偏高；(3)管子内部结垢；(4)异物堵塞管子；(5)错用材料；(6)最初设计不合理。

1.3故障位置(1)高温蠕变型和应力氧化裂纹型主要发生在高温过热器的外圈的向火面；在不正常的情况下，低温过热器也可能发生；(2)氧化减薄型主要发生在再热器中。

1.4爆口特征长期过热爆管的破口形貌，具有蠕变断裂的一般特性。

管子破口呈脆性断口特征。

爆口粗糙，边缘为不平整的钝边，爆口处管壁厚度减薄不多。

管壁发生蠕胀，管径胀粗情况与管子材料有关，碳钢管径胀粗较大。

20号钢高压锅炉低温过热器管破裂，最大胀粗值达管径的15%，而12CrMoV钢高温过热器管破裂只有管径5%左右的胀粗。

(1)高温蠕变型a.管子的蠕胀量明显超过金属监督的规定值，爆口边缘较钝；b.爆口周围氧化皮有密集的纵向裂纹，内外壁氧化皮比短时超温爆管厚，超温程度越低，时间越长，则氧化皮越厚和氧化皮的纵向裂纹分布的范围也越广；c.在爆口周围的较大范围内存在着蠕变空洞和微裂纹；d.向火侧管子表面已完全球化；e.弯头处的组织可能发生再结晶；f.向火侧和背火侧的碳化物球化程度差别较大，一般向火侧的碳化物己完全球化。

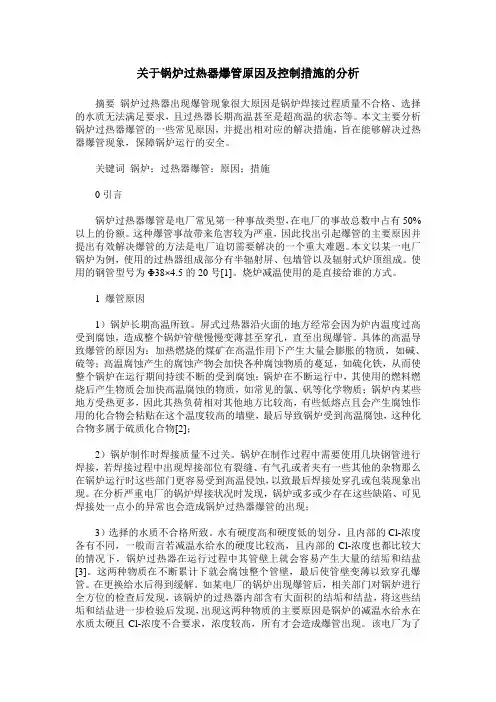

关于锅炉过热器爆管原因及控制措施的分析摘要锅炉过热器出现爆管现象很大原因是锅炉焊接过程质量不合格、选择的水质无法满足要求，且过热器长期高温甚至是超高温的状态等。

本文主要分析锅炉过热器爆管的一些常见原因，并提出相对应的解决措施，旨在能够解决过热器爆管现象，保障锅炉运行的安全。

关键词锅炉；过热器爆管；原因；措施0引言锅炉过热器爆管是电厂常见第一种事故类型，在电厂的事故总数中占有50%以上的份额。

这种爆管事故带来危害较为严重，因此找出引起爆管的主要原因并提出有效解决爆管的方法是电厂迫切需要解决的一个重大难题。

本文以某一电厂锅炉为例，使用的过热器组成部分有半辐射屏、包墙管以及辐射式炉顶组成。

使用的钢管型号为Φ38×4.5的20号[1]。

烧炉减温使用的是直接给谁的方式。

1 爆管原因1）锅炉长期高温所致。

屏式过热器沿火面的地方经常会因为炉内温度过高受到腐蚀，造成整个锅炉管壁慢慢变薄甚至穿孔，直至出现爆管。

具体的高温导致爆管的原因为：加热燃烧的煤矿在高温作用下产生大量会膨胀的物质，如碱、硫等；高温腐蚀产生的腐蚀产物会加快各种腐蚀物质的蔓延，如硫化铁，从而使整个锅炉在运行期间持续不断的受到腐蚀；锅炉在不断运行中，其使用的燃料燃烧后产生物质会加快高温腐蚀的物质，如常见的氯、矾等化学物质；锅炉内某些地方受热更多，因此其热负荷相对其他地方比较高，有些低熔点且会产生腐蚀作用的化合物会粘贴在这个温度较高的墙壁，最后导致锅炉受到高温腐蚀，这种化合物多属于硫质化合物[2]；2）锅炉制作时焊接质量不过关。

锅炉在制作过程中需要使用几块钢管进行焊接，若焊接过程中出现焊接部位有裂缝、有气孔或者夹有一些其他的杂物那么在锅炉运行时这些部门更容易受到高温侵蚀，以致最后焊接处穿孔或包装现象出现。

在分析严重电厂的锅炉焊接状况时发现，锅炉或多或少存在这些缺陷、可见焊接处一点小的异常也会造成锅炉过热器爆管的出现；3）选择的水质不合格所致。

第7期王晓华，等:锅炉高温过热器爆管原因分析及措施-155 -锅炉高温过热器爆管原因分析及措施王晓华，张军，张征华，刘为民（陕西未来能源化工有限公司热电车间，陕西榆林719099）摘要:分析陕西未来能源化工有限公司热电车间锅炉高温过热器出现的管壁减薄以及爆管原因，以及消除这一现象的具体处理措施和 检修的一些经验。

关键词：高温过热器;爆管;管壁减薄；吹灰器中图分类号：TQ052.6 文献标识码：B文章编号：1008-021X （2021）07-0155-02陕西未来能源化工有限公司热电车间锅炉为哈尔滨哈锅 工程技术有限公司设计制造，锅炉型号:HGG-480/9.81-YM ,型 式为高温高压、自然循环、四角切圆燃烧、平衡通风、固态排渣、 紧身封闭、全钢构架（主、副双钢架）、全悬吊结构、回转式空气预热器、“n ”型布置汽包锅炉。

锅炉炉内水平烟道布置蛇形悬吊管高温过热器，规格卩42 *5,材质12Cr1MoVG 。

高温过热器和屏式过热器之间炉膛宽 度方向东西侧分别安装有一台长伸缩式吹灰器。

设有蒸汽吹 灰系统,22只炉膛吹灰器布置在炉膛区域,6只长伸缩式吹灰 器布置在炉膛岀口对流水平烟道区域,2只空预器双介质伸缩 式吹灰器;吹灰蒸汽均由低过岀口集箱接岀，经减压后进入各 吹灰器;管路中设有疏水点；锅炉整套吹灰实现程序控制。

高锅炉高温过热器受热面迎风面在1#、2#长伸缩式蒸汽吹灰 器喷嘴运动吹扫轨迹区域上下1 m 高度范围内有明显蒸汽吹 损迹象，岀现较深密集凹坑、吹蚀减薄、过热器爆管现象，部分 管子减薄2 mm 。

主要集中在烟气迎风面向后管排的第2、3列 管（有护瓦的为第1列）。

存在磨损减薄的具体部位为过热器西数第1、3、4、11、42、 45、46、47、50、51、52、62、70、71、72、73、77、78、79、81、89、91、96、97、101、102、104、105屏，共30屏共计36根。

高温过热器管实测厚度如表1。

供热锅炉过热器的爆管原因及措施事迹材料一、供热锅炉过热器爆管的原因1.锅炉内部水质问题：水中含有一定数量的溶解氧、二氧化碳、腐蚀性离子等物质，长期积存在过热器内表面，形成腐蚀层。

腐蚀层引起的局部腐蚀或点蚀会导致过热器长时间处于高温、高腐蚀的环境中，增加过热器爆管的风险。

2.水流异常：供热锅炉过热器内水流速度不均匀或阻力过大，会导致局部水温升高，增加了管道爆管的风险。

水流异常可能是由于设备管道设计不合理、管路阻塞、泵水量调整不当等原因引起的。

3.气泡冲蚀：供热锅炉运行时，过热器内水温升高，即使水中没有溶解气体，也可能产生气泡。

这些气泡会因为随水流进入过热器，产生冲击作用，对管壁造成冲蚀，导致管道损坏和爆管。

4.操作失误：操作人员对于供热锅炉的操作不当，比如调整过热器出口温度过高或过低、加热介质流量调整不当等，都可能导致过热器爆管的风险增加。

二、过热器爆管的措施1.强化水质处理：加强对供热锅炉水质的监测和处理，控制水中溶解氧、二氧化碳等含量，降低水质中的腐蚀性离子。

定期对过热器进行清洗和除垢，确保过热器内壁光洁。

2.加强管道疏通：定期对供热锅炉管路进行疏通，确保水流顺畅。

对管道进行检查，如发现阻塞或者异常情况，及时清理。

3.控制水流速度：合理设计过热器和管道的结构，确保水流速度均匀，并控制水流速度合适，避免局部水温升高。

4.阻气冲蚀措施：在过热器内设置合适的脱气设备，避免气泡随水流进入过热器，减少对管道的冲蚀。

5.操作规范化：加强对操作人员的培训，提高操作人员对供热锅炉的操作熟练度，确保操作规范化。

加强巡检工作，发现问题及时处理。

6.过热器安全装置：合理设置过热器的安全装置，如温度传感器、压力传感器等，能够实时监测并响应问题。

当温度或压力超过设定值时，能够及时采取保护措施，保证过热器的安全。

7.定期维护检修：定期对过热器进行维护检修，包括清洗表面、修复存在的损坏、更换老化的部件等，确保过热器的正常运行。

某电厂锅炉过热器爆管原因分析和预防措施赵文侠，张懿君（陕西省燃气设计院,陕西西安710043）摘要:针对一起过热器爆管事故的原因进行综合分析,并对症提出预防措施。

关键词：锅炉;过热器；爆管;原因分析；措施1前言某热电厂一台型号为SHL20—1.6/350—AII的双锅筒横置式链条炉排蒸汽锅炉（如下图）,投入运行三个月出现过热器爆管事故,影响锅炉的安全运行，为尽快查出事故产生的根本原因，锅炉生产厂家与使用单位相关人员对过热器爆管的原因进行综合分析，并提出预防措施，从而提高锅炉运行的安全性和可靠性。

2锅炉蒸汽过热器结构形式和爆管情况过热器的结构形式较多，按照传热方式的不同，过热器可分为对流、辐射及半辐射三种形式,受热面管子根据管内工质温度和所处区域热负荷的大小分别采用不同的材料和壁厚。

本电厂锅炉的过热器采用双管圈对流式过热器，过热器蛇形管材料采用15CrMoG,管壁厚为3。

0mm。

本过热器系统流程如下：饱和蒸汽由汽包引出,经过过热器蛇形管进入过热器进口集箱，在进口集箱内通过面式减温器调温后,再通过过热器蛇形管进入过热器的出口集箱，从出口集箱通过管道引出。

爆管情况如下：锅炉投入运行三个月后，工作人员发现炉膛负压减少，甚至转变为正压,严重时炉膛附近的炉门、看火孔及炉膛不严密处向外冒烟，于是立即停炉，停炉后检查发现该锅炉的过热器蛇形管有爆管，爆裂的管子外表有严重氧化现象,甚至分层脱落剥壳。

3过热器爆管原因的综合分析毋容置疑,过热器爆管都是材料在长时间高温下蠕变伴随高温氧化的结果,该锅炉产生过热的原因有以下两点：（1)锅炉负荷问题［1]用户在生产时期，电厂用汽设备用汽不均衡，不稳定,造成该锅炉在部分时间段处于低负荷状态运行,最低时负荷仅有6t/h(锅炉额定负荷为20t/h）。

尤其是过热器,当用汽停止或少量用汽时，司炉人员未采取向外排汽措施，过热器出口集箱也随之停止出汽或少量出汽，过热器管处于未被冷却或者不良冷却状态，而此时由于燃煤锅炉热惯性大的特点，锅炉热负荷却并未很快减弱，致使过热器蛇形管处于过烧状态。

锅炉过热器爆管原因分析及防治措施一、基本情况介绍威海新力热电有限公司#7锅炉，型号为ug-130/3.82-m9，1998年出厂，于2000年底正式投入运行，于2006年11月20日至2007年间先后发生四次低温过热器爆管事故。

2006年11月20日低过爆管停运后，通过威海市锅炉压力容器检验所提供的失效分析报告显示：失效管段破口宏观特征为：边缘粗糙，破口周围有较多纵向裂纹，并有较厚的氧化铁层，进一步的金相分析显示为碳化物球化，铁素体析出碳化物并聚集长大，属非常明显的长时超温导致蠕变速度相应加快的脆性断裂特征。

另外，从最近的一次爆管停运后，汽包解体检查发现，旋风分离器顶帽有脱落现象；汽包壁及旋风分离器筒体表面附有暗红色覆盖物，并间杂有许多直径不等的小型鼓包；低过出口联箱截取部分管段发现内部积垢严重，锅检所分析结果显示：内容物含有cl- 、fe3+ , naoh、na3po4其中的一种或两种，还有可能存在co32-、sio2等物质，对应联箱东侧底部有大量鳞片状的沉积物。

二、金属腐蚀的分类金属表面和周围介质发生化学或电化学作用，而遭到破环的现象称为腐蚀。

从金属腐蚀的分类来看：金属腐蚀一般可分为化学腐蚀和电化学腐蚀。

化学腐蚀是金属和周围介质直接进行化学反应而引起的腐蚀，这种腐蚀多发生在干燥气体或其他非电解质中。

此类反应多发生于炉膛内金属和高温烟气作用下引起的腐蚀；过热器管道内金属与蒸汽直接作用引起的腐蚀。

当过热蒸汽温度高达450℃时，它会与碳钢发生反应，在450～570℃之间是它们的产物为fe3o4,当温度达到570℃以上时，反应产物为fe2o3，这两种反应所引起的腐蚀都属于化学腐蚀，当产生这种腐蚀时，管壁均匀的变薄，腐蚀产物常常呈粉末状或鳞片状，多半是fe3o4 ，在炉内发生汽水腐蚀的部位一般在汽水停滞部位和蒸汽过热器中。

#7炉低过联箱东侧出现的大量鳞片状沉积物符合水蒸气腐蚀特征。

而造成该部位出现沉积物的原因分析为：前几次的爆管停炉后，由于爆管部位无法施焊，采取封堵的方式对爆管管系进行了封堵处理，先后封堵了62排管系中的12排，封堵后一方面造成该部位饱和蒸汽流动停滞，另一方面造成剩余管系吸热量及蒸汽流速增加，有可能造成联箱局部超温，流动停滞造成蒸汽中杂质在相应管段沉积造成垢下腐蚀，加之局部超温造成水蒸汽腐蚀，从而引起联箱底部台座形成铁的氧化物而整体减薄。

过热器爆管的原因及预防摘要：锅炉过热器爆管事故严重影响机组的安全运行和经济效益。

文章从电厂结合实际运行情况，分析了过热器爆管事故的原因，并提出了相应的预防和处理措施。

关键词：高温过热器，爆管原因，预防，处理措施一、前言过热器通常布置在锅炉烟气温度较高的区域。

大型机组锅炉过热器工作介质吸热大，受热面多。

有的布置在炉膛上部，直接接受炉膛辐射，工作条件较差。

尤其是屏式过热器的外环管，不仅直接受到热负荷高的炉膛火焰的辐射，而且由于屏管结构不同、流动阻力大、流量小，容易发生爆管，其工作介质焓升比平均值高40%～50%以上。

最近几年，某电厂#4、5炉机组曾发生多次过热器、再热器爆管泄露造成的非计划停运，严重影响了安全生产。

二、过热器爆管原因分析过热器爆泄的原因较多，主要有高温腐蚀和超温过热破坏等。

过热器的高温腐蚀有蒸气腐蚀和烟气侧腐蚀。

过热器管子在400℃以上时，可产生蒸气腐蚀；在高温对流过热器热段的几排蛇型管，管壁温度通常在550以上，会发生烟气腐蚀。

这两种腐蚀的结果，都将使过热器管壁厚减薄，应力增大，以致引起管子产生蠕变，管壁更薄，最后导致应力损坏而爆管。

（1）我厂各机组经常发生过热器管过热损坏，尤其是过热器管爆炸。

有短期过热和长期过热。

由于过热器处于高温高压工况，爆管次数居“四管”之首。

主要原因是长期过热引起的爆炸。

高温运行时，管道上的应力主要是蒸汽引起的管道切向应力。

在这个力的作用下，管子膨胀了。

当管道因超温、工作温度升高而长期过热时，即使管道上的应力保持不变，管道也会以加速蠕变速率膨胀。

蠕变速率的加速与超温温度有关。

随着超温振幅的增加高，蠕变速度也会增加，于是随着超温运行时间的增加，管径就愈胀愈粗，慢慢也在各处产生晶间裂纹，最后以比正常温度、正常压力下小得多的运行时间而开裂爆管。

因此，分析了过热器管过热后，蠕变加速度和材料结构的变化导致其强度迅速下降，在工质压力下容易爆裂。

此外，由于受热面热偏差，部分受热面壁温可能超过额定值而无法监测，这些热偏差管也容易因长期过热而爆管；此外，过热器超温的原因包括：煤质差、助燃空气分配不当导致炉膛火焰中心向上移动，以及炉膛漏风、燃烧器倾斜过大、制粉系统停运导致火焰中心向上移动，最终导致过热器管超温；此外，受热面本身积灰或结渣会增加传热阻力，使传热恶化，管道无法冷却，容易过热。

锅炉事故原因分析及预防措施锅炉是在高温高压的不利工作条件下运行的，操作不当或设备存在缺陷都可能造成超压或过热而发生爆破或爆炸事故。

锅炉的部件较多，体积较大，有汽、水、风、烟等复杂系统，如运行管理不善，则燃烧、附件及管道阀门等都随时可能发生故障，而被迫停上运行。

锅炉的爆破爆炸事故，常常是造成设备、厂房毁坏和人身伤亡的灾难性事故。

锅炉机组停止运行，使蒸汽动力突然切断，则会造成停产停工的恶果。

这些事故的发生，都会给国民经济和人民生命安全带来巨大损失。

所以，防止锅炉事故的发生，有着十分重要的意义。

一、事故分类锅炉事故按事故的严重程度可分为：锅炉爆炸事故、重大事故与一般事故。

锅炉爆炸事故是锅炉运行中，锅筒、集箱等部件损坏，并有较大的泄压突破口而在瞬间将工作压力降至大气压力的一种事故。

这种事故炸爆威力大，造成的损失很大。

重大事故是运行中发生爆破、爆管、严重变形、炉膛塌陷、炉墙倒墙、钢架烧红等而被迫停炉大修的各类事故。

一般事故则是运行中发生故障而被迫停炉，但又能很快恢复运行的事故。

锅炉事故如按事故发生的部位来分类，则有锅筒等水容量较大的受压部件突然开裂的爆炸事故，炉管爆破事故，省煤器事故，过热器事故，管道、烟道、炉墙事故；安全附件、给水设备、燃烧设备等部位的事故。

锅炉事故如按事故的发生原因分类，则有水位监督不慎造成的缺水、满水事故，水质管理不好引起的事故，设计、制造或安装、检修不良引起的事故，维护保养不当，而由腐蚀、积结污垢灰焦而引起的事故，燃烧控制不好引起的事故。

二、常见锅炉事故近年来，锅炉爆炸事故时有发生，缺水事故最为常见，而且危害较大。

再有就是因水质管理不善而造成的炉管等受热面过热烧损事故。

在叙述常见锅炉事故时，除了锅炉爆炸事故和缺水、满水、汽水共腾事故以外，其它事故均以事故发生的部位来分别叙述。

1.锅炉爆炸事故锅炉爆炸发生是由于锅筒（汽水锅筒或水锅筒）破裂，锅筒内储存着几吨、甚至几十吨有压力的饱和水及汽瞬时释放巨大能量的过程。

电厂锅炉过热器爆管原因及防范措施【摘要】目前锅炉爆管事故已成为当前威胁发电设备稳定运行的突出矛盾，而且随着机组服役时间的增加，这类事故还有逐年上升的趋势，成为影响安全生产的主要因素，严重影响了电厂的平稳生产，造成了极大的经济损失。

本文主要介绍了过热器爆管原因并提出了保护过热器的各种措施。

【关键词】锅炉;过热器爆管;原因分析;防范措施过热器是锅炉最重要的组件之一，其作用是将饱和蒸汽定压加热成具有一定过热度的过热蒸汽。

过热器又是锅炉最复杂的受热面,所在区域烟气流速高,受热面管壁温度高，管内蒸汽温度高。

高温烟气除了冲刷受热面进行对流换热外,还对受热面进行辐射换热,加上受热面管外结焦、积灰、高温腐蚀以及结构等原因导致烟气走廊和管内结垢而造成的吸热不均和流量不均,往往会使部分受热面管壁超过许用温度,引起钢材的热强度、热稳定性下降,甚至造成受热面管壁过热、爆管等严重事故。

所以过热器的工作状况不仅决定主蒸汽品质的高低,而且在一定程度上决定锅炉的安全运行,对锅炉的经济性及安全性有着重要影响。

１．爆管原因分析1.1超温过热引起的爆管1.1.1炉内燃烧工况不好，火焰中心偏高运行中锅炉的煤粉着火点离燃烧器出口较远，以致会出现脱火儿引起炉膛负压波动，炉膛火焰中心上移等如果燃烧组织不良，燃烧燃尽困难，飞灰含碳量高，易发生炉膛上部煤粉在燃烧，从而导致炉膛出口烟温升高，这是前屏超温的直接原因。

1.1.2一次风速过高，烟气旋转动量偏大导致烟温差偏大，对于四角切圆布置的燃烧器，炉膛烟气螺旋上升，在炉膛出口处本身就会出现很大的延期残余扭转，同时锅盖的风速，与引风机抽吸速度产生叠加，使烟气转动动量增大，在炉膛出口处出现大烟温偏差，由于烟温差加大而导致锅炉局部管子过热。

1.1.3给粉机的单侧停机投或缺角运行增大了切圆直径，从而加剧了烟温偏差。

如果粉仓密封不好，就会有潮气和漏水进入粉仓，并由此引起给粉机给粉不畅、卡涩乃至频繁跳闸，出现火焰缺角运行在这种情况下，火焰将发生偏斜，即当一角燃烧器出口射流动量小于其他角时，由于从上游来的旋转气流动量增加，会使实际切圆增大，由此加剧了炉膛出口的气流残余扭转和延期偏差；当一角给粉机的停投构成缺角运行时，烟气沿炉膛高度做偏心螺旋运动，并强烈向壁面移动，由此造成更大的热偏差，导致锅炉局部管子过热。

562023.11.DQGY火电厂锅炉屏式过热器爆管原因分析及处理陈凤斌（贞丰县电力投资有限公司）摘要：某电厂为孤网发电机组，投运约3万h，锅炉屏式过热器集箱散管在短时间内发生两次爆管，对爆口处宏观形貌、锅炉运行情况、管材金相组织和力学性能等方面进行深入分析。

结果表明，爆管管子内部存在大量氧化皮，爆管位置管材金相组织中存在大量铁素体、碳化物、沿晶裂纹和孔洞，爆管管材硬度远低于行业标准规定值，爆管原因主要是锅炉长期超温运行、频繁剧烈升降温，导致管内产生氧化皮并脱落堵管，管材金相组织老化程度达5级，性能降低，最终发生爆管。

针对这一情况，制定详细的焊接方案对爆管位置进行修复，并对孤网发电机组、参与深度调频调峰机组的运行提出几点建议。

关键词：屏式过热器；氧化物堵管；超温；爆管0 引言锅炉是火电厂最重要的三大设备之一，锅炉出现故障会影响机组安全运行，影响电网稳定，增加检修工作量及维修费用，频繁的启停和负荷大幅度变化会缩减机组使用寿命，造成巨大的经济损失。

某电厂锅炉采用哈尔滨锅炉有限责任公司设计的HG-1117/25. 4/571/ 569-WM3型锅炉，为超临界、单炉膛、一次中间再热、平衡通风、固态排渣、全钢构架、露天布置的“W ”火焰型锅炉，自完成168h 试运行后投入生产共约3万h ，该电厂为孤网运行机组，发电机组参与电网深度调峰调频，机组负荷长期随电网大幅度波动。

该锅炉的屏式过热器布置在炉膛顶部，每组18根U 形管，顶棚下方材质为SA-213TP347H 、上方材质为SA-213T91，设计压力<28. 6 MPa ，设计温度546℃。

当锅炉运行时，管子外壁直接被高温烟气覆盖，既吸收炉膛直接辐射热，又吸收高温烟气对流热，工作条件十分恶劣。

管子的冷却依靠内部蒸汽，当内部没有蒸汽流动或者流动蒸汽量不足以使管子充分冷却时，会导致管子超温，进而出现氧化、变形、泄漏、爆管等情况，给机组安全运行带来严重安全隐患[1]。

锅炉过热器爆管原因及预防措施分析摘要：随着我国工业领域的改革创新，锅炉制造技术在社会大时代背景的推动下，稳步实现技术层次、空间层次的创新，致力于服务我国工业领域稳定发展。

锅炉设备是工业生产建设中最基础的设备类型，对工业企业发展具备推动作用。

在大环境背景下，虽然锅炉制造技术稳步提升，但是，锅炉设备广泛运用随之而来的便是严重的锅炉安全威胁。

近年来，我国关于锅炉过热器爆管的安全问题频发，锅炉过热器爆管问题已经成为阻碍工业企业稳定发展主要因素之一。

锅炉过热器爆管事故出现，直接影响了企业的安全稳定运行，并且很容易造成工业企业经济损失。

锅炉机组运行时间越来越长，在一定程度上增加了锅炉机组的运作压力，导致整个锅炉机组使用寿命降低。

所以，为了实现工业企业的安全管理水平，实现企业经济效益最大化，本文针对锅炉过热器爆管原因及预防措施展开详细分析。

关键词：锅炉过热器；爆管原因；预防措施；引言随着国家经济的不断发展，大容量高参数的机组成为主流，超临界机组已经在火电行业普及开来。

高温蒸汽与锅炉金属管壁发生氧化反应，产生氧化皮附着在内壁，氧化皮与金属基体存在膨胀系数差异。

当达到一定厚度就会随着工况的波动脱落并堆积，造成管壁超温，最终引起爆管事故。

为保证机组的稳定运行，有必要分析其脱落的原因，并提出有效可行的防范措施。

1锅炉结构性能分析锅炉是由本体、受热面、过热器、燃烧装饰、附件、烟风系统、冷水系统等系统构件组成的，其中过热器是最主要的锅炉零构件之一，在锅炉日常生产运行中，过热器运作压力和工作温度受热面最大。

一般情况下，对于工业锅炉来说，过热器蒸汽温度一般在400℃左右，其中材料多为20g钢，应用合金的锅炉如今相对较少。

对于材料20g钢来说，可以承受壁温450℃范围内的温度，并且实际使用寿命一般在10万小时左右。

但是，在锅炉实际运行时，因为会受到诸多因素的影响，所以实际使用寿命远远低于设计寿命规范要求。

之所以会出现这样的现象，一般与锅炉材质、锅炉制造工艺、锅炉设计因素等有一定关系，但是，更多的是锅炉在运行过程中出现操作不当，使过热器管壁温度超过了设计温度值，这时候则会出现锅炉过热器因为过烧而造成的泄漏、爆管等诸多问题，这也直接造成锅炉预期寿命缩短，极大程度上降低了锅炉的安全运行与经济运行。
