下载文档原格式
浅谈聚酯多元醇的分类及研究聚酯多元醇是一类重要的高分子化合物，具有广泛的应用前景。
它主要通过聚酯化反应合成，是一种具有多元醇官能团的聚合物。
聚酯多元醇在工业上应用广泛，可以用于制备聚氨酯、涂料、塑料、粘合剂等，因此对其分类及研究具有重要意义。
本文将从聚酯多元醇的分类和研究进展两方面进行阐述，以期对聚酯多元醇的理解有所帮助。
一、聚酯多元醇的分类1. 根据合成途径分类根据合成途径的不同，聚酯多元醇可以分为酸酐聚合法合成的聚酯多元醇和缩醛聚合法合成的聚酯多元醇两大类。
酸酐聚合法合成的聚酯多元醇是利用酸酐和多元醇经过缩合反应得到的，常见的有以丙二醇、聚丙二醇等为原料合成的聚酯多元醇。
这类聚酯多元醇在聚氨酯塑料、涂料等领域有着广泛的应用。
2. 根据结构特点分类根据结构特点的不同，聚酯多元醇可以分为直链型聚酯多元醇、支链型聚酯多元醇和网状型聚酯多元醇等。
直链型聚酯多元醇是指聚酯多元醇分子中没有支链结构的部分，结构相对简单，通常应用于聚氨酯弹性体的制备中。
网状型聚酯多元醇是指聚酯多元醇分子中含有网状结构的部分，这类聚酯多元醇具有较好的耐热性能，可以用于耐高温塑料和涂料的制备。
1. 合成方法研究近年来，聚酯多元醇的合成方法得到了广泛的研究。
传统的合成方法主要是通过缩聚反应合成，但是这种方法通常需要使用有毒的催化剂和副反应产物难以清除，对环境造成了一定的污染。
研究人员开始探索无催化剂、无溶剂或是资源可再生的绿色合成方法，以降低合成成本，减少对环境的影响。
2. 结构性能关系研究聚酯多元醇的结构对其性能有着重要的影响，因此研究人员对聚酯多元醇的结构与性能之间的关系进行了深入的研究。
通过改变聚酯多元醇的结构，探索其对聚氨酯、涂料、塑料等材料性能的影响规律，为合成和应用提供了理论基础。
3. 应用研究聚酯多元醇广泛用于聚氨酯、涂料、塑料、粘合剂等领域，因此有关其在这些应用领域的研究也是当前的热点之一。
研究人员通过改变聚酯多元醇的结构和性能，以求得更符合市场需求的材料，为产业发展提供了良好的支撑。
聚酯多元醇可行性研究报告一、研究背景聚酯多元醇是一种用途广泛的高分子材料，具有优异的物理性能和化学性能，广泛应用于涂料、粘合剂、聚氨酯等领域。
随着人们对环保、高性能、低成本材料的需求不断增加，聚酯多元醇市场潜力巨大，吸引了众多企业的关注。
然而，目前聚酯多元醇的生产及研究仍然处于初级阶段，存在着诸多挑战和困难。
为了探究聚酯多元醇的可行性，本报告对其生产工艺、市场前景、发展趋势等方面展开深入研究分析。
二、聚酯多元醇生产工艺1. 常规生产方法聚酯多元醇的生产主要包括环氧化、缩酮、酯交联等工艺。
其中，环氧基团去除是聚酯多元醇生产的关键环节，直接影响产品的质量和性能。
目前主要采用环氧酯化、缩酮、酯化合成等方法生产聚酯多元醇。
这些方法的优缺点各有所长，需要根据不同需求选择合适的生产工艺。
2. 新型生产方法近年来，随着绿色化学技术的发展，新型聚酯多元醇生产方法不断涌现。
例如，微波辐射合成、超临界流体技术等，在提高生产效率的同时，也减少了对环境的污染。
这些新型生产方法在未来有望成为聚酯多元醇生产的主流。
三、市场前景分析1. 产业发展趋势聚酯多元醇是一种具有广泛应用前景的高分子材料，涉及领域广泛，如涂料、粘合剂、聚氨酯、塑料等。
随着环保意识的增强和技术不断进步，聚酯多元醇市场将迎来更大的发展机遇。
2. 市场规模预测根据市场研究机构的预测，未来几年内，全球聚酯多元醇市场规模将呈现稳步增长的趋势。
产业链上下游相关产业发展也将受益于聚酯多元醇市场的不断扩大，为整个产业链带来更大的发展空间。
四、项目可行性分析1. 技术可行性目前聚酯多元醇生产技术已相对成熟，且新型生产方法不断丰富，为生产提供了更多的选择。
同时，随着环保政策和消费者环保意识的增强，新型绿色生产技术备受青睐，为项目可行性提供了更好的技术支持。
2. 经济可行性从经济角度来看，聚酯多元醇市场需求增长迅速，且市场潜力巨大。
在投资回报率、成本控制、盈利能力等方面均有较好的表现。
聚酯多元醇材料合成原理聚酯多元醇是一种重要的聚合物材料，具有广泛的应用领域。
它的合成原理主要包括酯化反应和聚合反应两个步骤。
酯化反应是聚酯多元醇合成的第一步。
酯化反应是通过酸催化剂使醇和酸酐反应生成酯的过程。
在合成聚酯多元醇时，通常选择具有多羟基的醇与酸酐反应，形成具有酯键的中间产物。
这个中间产物被称为聚酯醇，它是聚酯多元醇的前体。
接下来，聚合反应是聚酯多元醇合成的第二步。
在聚合反应中，聚酯醇分子之间的酯键被打开，形成自由的羟基，然后与另一个聚酯醇分子的酸酐反应，重新形成酯键。
这个过程称为酯交换反应，也被称为缩聚反应。
通过不断的缩聚反应，聚酯多元醇的分子量逐渐增大，形成线性或支化的聚酯多元醇。
聚酯多元醇的合成过程中需要注意一些因素。
首先是酯化反应的条件选择。
酯化反应需要在酸性条件下进行，通常使用有机酸作为催化剂。
在选择催化剂时，需要考虑其活性和稳定性。
同时，反应温度和反应时间也是影响酯化反应的重要因素。
适当的温度和时间可以提高反应速率和产率。
其次是聚合反应的控制。
在聚合反应中，需要控制反应温度和反应时间，以避免产物的分解或过度聚合。
此外，还可以通过添加适量的稳定剂来抑制产物的分解反应。
稳定剂可以抵御氧化或热分解引起的产物分解。
聚酯多元醇的合成还可以根据需要进行改性。
通过在合成过程中引入不同的单体或添加剂，可以改变聚酯多元醇的性质和功能。
例如，引入含磷单体可以提高聚酯多元醇的阻燃性能；引入含硅单体可以提高聚酯多元醇的耐磨性能。
这些改性方法可以根据具体应用需求进行选择。
总结起来，聚酯多元醇的合成原理主要包括酯化反应和聚合反应。
酯化反应是通过酸催化剂使醇和酸酐反应生成酯的过程，形成聚酯醇中间产物。
聚合反应是将聚酯醇分子之间的酯键打开，通过缩聚反应重新形成酯键，形成聚酯多元醇。
在合成过程中需要注意反应条件的选择和控制，以及根据需要进行改性。
聚酯多元醇的合成原理为我们研究和应用这种材料提供了基础。
聚酯多元醇的合成工艺影响因素研究聚酯多元醇是一种重要的有机化工原料，广泛应用于塑料、橡胶、涂料等领域。
其合成工艺影响因素的研究对于提高合成效率、优化产物质量具有重要意义。
本文将从反应条件、催化剂选择、原料质量等方面探讨聚酯多元醇的合成工艺影响因素，并给出一些建议，以期为相关研究提供参考。
首先，反应条件对聚酯多元醇合成的影响不可忽视。
反应温度是决定反应速率和产物收率的关键因素。
较低的温度有利于增加产物分子量，但反应速率较慢，产率较低；较高的温度则可能导致副反应、聚合度过高等问题。
因此，在确定反应温度时，应综合考虑产物质量要求和反应速率，找到一个适宜的平衡点。
其次，催化剂的选择对聚酯多元醇的合成十分关键。
常用的催化剂有碱金属盐、有机盐、酸类等。
碱金属盐催化剂具有活性高、反应速率快的特点，但易引起不均匀反应、产物杂质多等问题；有机盐和酸类催化剂反应速率较慢，但选择合适的催化剂可以提高聚酯多元醇的产率和质量。
因此，在选择催化剂时，应将活性、产物质量和工艺可行性等因素综合考虑，寻找适合自身需求的催化剂。
最后，原料质量对聚酯多元醇合成的影响也不可忽视。
原料的纯度、含水量、酸碱度等都会对合成反应产生影响。
较高的原料纯度可以减少杂质对反应的干扰；合适的含水量有利于酯化反应的进行，但过高的含水量会引起酯化反应的倒退；过高或过低的酸碱度都会降低催化剂活性。
因此，在使用原料时，应选择纯度较高、含水量适中、酸碱度合适的原料，并进行充分的前处理工作，以提高聚酯多元醇合成的效果。
综上所述，聚酯多元醇的合成工艺影响因素包括反应条件、催化剂选择和原料质量等。
在设计合成工艺时，应综合考虑这些因素，找到适合自身需求的条件，从而提高聚酯多元醇的合成效率和产物质量。
希望本文的内容能够对相关研究提供参考，促进聚酯多元醇的合成工艺的进一步优化和发展。

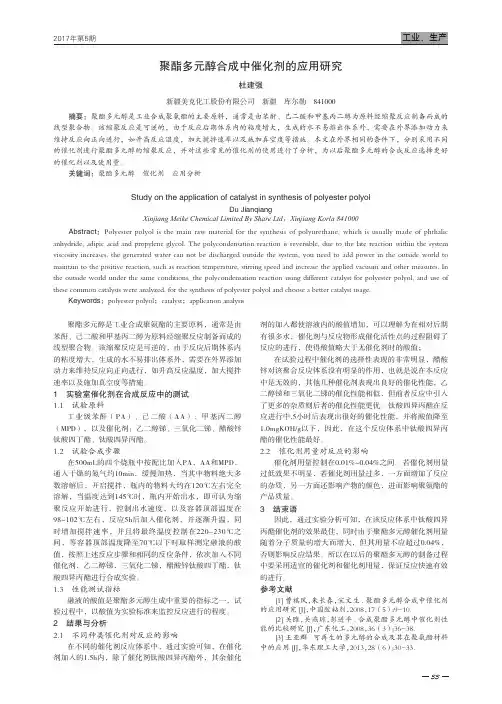

聚酯多元醇是工业合成聚氨酯的主要原料，通常是由苯酐、己二酸和甲基丙二醇为原料经缩聚反应制备而成的线型聚合物。
该缩聚反应是可逆的，由于反应后期体系内的粘度增大，生成的水不易排出体系外，需要在外界添加动力来维持反应向正向进行，如升高反应温度，加大搅拌速率以及施加真空度等措施。
1 实验室催化剂在合成反应中的测试1.1 试验原料工业级苯酐（PA）、己二酸（AA）、甲基丙二醇（MPD），以及催化剂：乙二醇锑、三氧化二锑、醋酸锌钛酸四丁酯、钛酸四异丙酯。
1.2 试验合成步骤在500mL的四个烧瓶中按配比加入PA，AA和MPD，通入干燥的氮气约10min，缓慢加热，当其中物料绝大多数溶解后，开启搅拌，瓶内的物料大约在120℃左右完全溶解，当温度达到145℃时，瓶内开始出水，即可认为缩聚反应开始进行，控制出水速度，以及容器顶部温度在98~102℃左右，反应5h后加入催化剂，并逐渐升温，同时增加搅拌速率，并且将最终温度控制在220~230℃之间，等容器顶部温度降至70℃以下时取样测定融液的酸值，按照上述反应步骤和相同的反应条件，依次加入不同催化剂，乙二醇锑，三氧化二锑，醋酸锌钛酸四丁酯，钛酸四异丙酯进行合成实验。
1.3 性能测试指标融液的酸值是聚酯多元醇生成中重要的指标之一，试验过程中，以酸值为实验标准来监控反应进行的程度。
2 结果与分析2.1 不同种类催化剂对反应的影响在不同的催化剂反应体系中，通过实验可知，在催化剂加入的1.5h内，除了催化剂钛酸四异丙酯外，其余催化剂的加入都使溶液内的酸值增加，可以理解为在相对后期有很多水，催化剂与反应物形成催化活性点的过程阻碍了反应的进行，使得酸值略大于无催化剂时的酸值；在试验过程中催化剂的选择性表现的非常明显，醋酸锌对该聚合反应体系没有明显的作用，也就是说在本反应中是无效的，其他几种催化剂表现出良好的催化性能，乙二醇锑和三氧化二锑的催化性能相似，但前者反应中引入了更多的杂质则后者的催化性能更优。
浅谈聚酯多元醇的分类及研究
聚酯多元醇是一类常用于制备聚氨酯材料的重要原料，其具有良好的物理性质和化学
稳定性，因此被广泛应用于涂料、胶粘剂、弹性体和纤维等领域。
根据聚酯多元醇的结构
和性质的不同，可将其分为多种不同类型，包括聚酯醇、聚酯醚多元醇和聚酯酯多元醇等。
这些不同类型的聚酯多元醇具有不同的特点和应用领域。
聚酯醚多元醇是一种以聚酯醚为主链的多元醇，其结构中既含有酯基，又含有醚基。
聚酯醚多元醇在制备聚氨酯材料时，由于醚基的存在，能够提高聚氨酯的柔韧性和强度。
与聚酯醇相比，聚酯醚多元醇具有较低的粘度和较好的流动性，因此应用于制备高性能弹
性体和纤维等领域的多酯型弹性体。
除了以上几种类型的聚酯多元醇，还存在其他一些特殊结构和性能的聚酯多元醇，如
聚氨酯聚硅氧烷多元醇、聚酯聚醚多元醇等。
这些聚酯多元醇在特殊领域具有独特的应用
效果。
在聚酯多元醇的研究中，目前主要集中在以下几个方面。
首先是聚酯多元醇的合成方
法和反应机理的研究，通过调控合成条件和反应参数，以提高聚酯多元醇的合成效率和产
物质量。
其次是聚酯多元醇的结构与性能关系的研究，通过改变聚酯多元醇的结构，调控
聚氨酯材料的性能，以满足特定应用需求。
还有关于聚酯多元醇的降解性能和环境友好性
的研究，以提高聚酯多元醇的循环利用率和环境友好性。

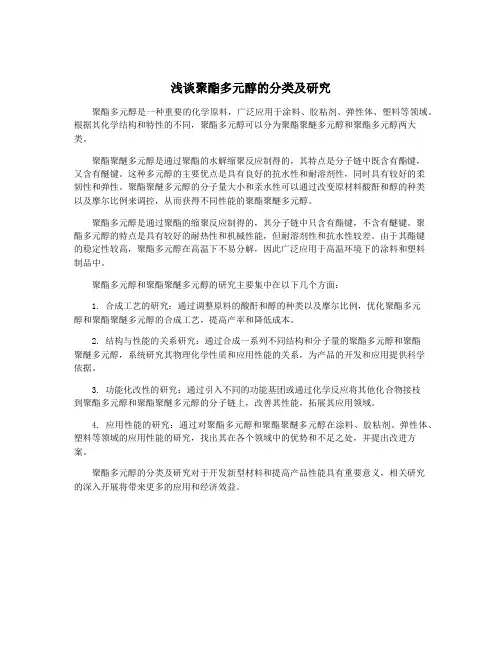

浅谈聚酯多元醇的分类及研究聚酯多元醇是一种重要的化学原料，广泛应用于涂料、胶粘剂、弹性体、塑料等领域。
根据其化学结构和特性的不同，聚酯多元醇可以分为聚酯聚醚多元醇和聚酯多元醇两大类。
聚酯聚醚多元醇是通过聚酯的水解缩聚反应制得的，其特点是分子链中既含有酯键，又含有醚键。
这种多元醇的主要优点是具有良好的抗水性和耐溶剂性，同时具有较好的柔韧性和弹性。
聚酯聚醚多元醇的分子量大小和亲水性可以通过改变原材料酸酐和醇的种类以及摩尔比例来调控，从而获得不同性能的聚酯聚醚多元醇。
聚酯多元醇是通过聚酯的缩聚反应制得的，其分子链中只含有酯键，不含有醚键。
聚酯多元醇的特点是具有较好的耐热性和机械性能，但耐溶剂性和抗水性较差。
由于其酯键的稳定性较高，聚酯多元醇在高温下不易分解，因此广泛应用于高温环境下的涂料和塑料制品中。
聚酯多元醇和聚酯聚醚多元醇的研究主要集中在以下几个方面：1. 合成工艺的研究：通过调整原料的酸酐和醇的种类以及摩尔比例，优化聚酯多元醇和聚酯聚醚多元醇的合成工艺，提高产率和降低成本。
2. 结构与性能的关系研究：通过合成一系列不同结构和分子量的聚酯多元醇和聚酯聚醚多元醇，系统研究其物理化学性质和应用性能的关系，为产品的开发和应用提供科学依据。
3. 功能化改性的研究：通过引入不同的功能基团或通过化学反应将其他化合物接枝到聚酯多元醇和聚酯聚醚多元醇的分子链上，改善其性能，拓展其应用领域。
4. 应用性能的研究：通过对聚酯多元醇和聚酯聚醚多元醇在涂料、胶粘剂、弹性体、塑料等领域的应用性能的研究，找出其在各个领域中的优势和不足之处，并提出改进方案。
聚酯多元醇的分类及研究对于开发新型材料和提高产品性能具有重要意义，相关研究的深入开展将带来更多的应用和经济效益。
浅谈聚酯多元醇的分类及研究聚酯多元醇是一类重要的高分子化合物，其具有多元醇的官能团，可用于合成聚酯树脂等高分子材料。
根据其结构和性质的不同，聚酯多元醇可以进行不同的分类和研究。
聚酯多元醇可以根据起始原料的不同进行分类。
通常，聚酯多元醇的起始原料包括醇类和酸类。
根据醇类的不同，聚酯多元醇可分为直链状聚酯多元醇和环状聚酯多元醇。
直链状聚酯多元醇是由直链状醇类和酸类经过酯化反应合成的聚酯多元醇，具有线性结构。
环状聚酯多元醇是由环状醇类和酸类经过酯化反应合成的聚酯多元醇，具有环状结构。
这两种聚酯多元醇在结构上的差异导致了其性质的不同，从而在应用上有所区别。
聚酯多元醇可以根据官能团的不同进行分类。
根据官能团的不同，聚酯多元醇可分为羟基型聚酯多元醇、醚基型聚酯多元醇和酯酸型聚酯多元醇等。
羟基型聚酯多元醇是具有羟基官能团的聚酯多元醇，其可与异氰酸酯等反应发生聚合反应，用于制备聚氨酯材料。
醚基型聚酯多元醇是具有醚基官能团的聚酯多元醇，其于醚化反应后可得到醚基化的聚酯，用于制备树脂和胶粘剂。
酯酸型聚酯多元醇是含有酯基和酸基官能团的聚酯多元醇，通过酯化反应和酸化反应可得到酯酸型聚酯多元醇，用于制备高性能聚氨酯弹性体。
聚酯多元醇的研究主要集中在合成方法和应用领域。
合成方法的研究主要包括催化剂的选择、反应条件的优化以及新型起始原料的开发等。
催化剂的选择对聚酯多元醇的合成效率和产率有着重要的影响，因此催化剂的研究成为聚酯多元醇合成中的热点研究方向。
研究人员还通过改变醇类和酸类的种类和比例、调节反应温度和时间等方式，优化聚酯多元醇的合成方法。
在应用领域方面，聚酯多元醇广泛用于制备聚氨酯弹性体、涂料、粘合剂、纤维等高分子材料，并且在医学、农业、环保等领域也有广泛的应用。
聚酯多元醇的生产及应用聚酯多元醇，有机物，英文名：polyester polyol聚酯多元醇通常是由有机二元羧酸(酸酐或酯)与多元醇(包括二元醇)缩合（或酯交换）或由内酯与多元醇聚合而成。
二元酸有苯二甲酸或苯二甲酸酐或其酯、己二酸、卤代苯二甲酸等。
多元醇有乙二醇、丙二醇、一缩二乙二醇、三羟甲基丙烷、季戊四醇、1，4-丁二醇等。
硬质聚氨酯泡沫塑料所用的聚酯以芳香族聚酯多元醇居多。
涂料用聚酯树脂（分子量2000-5000）主要以新戊二醇和间、对苯二甲酸等。
弹性聚氨酯材料最常用的聚酯多元醇是由己二酸与乙二醇缩合制得，可加入少量三元醇如三羟甲基丙烷替代部分二醇制得轻度支化的聚酯，其相对分子质量为2000左右。
软泡用聚酯多元醇是相对分子质量较低的线性或轻度支化的端羟基饱和聚酯。
聚酯的制备采用间歇法，多元醇与二元酸或酸酐在140～200℃进行酯化和缩聚反应，常压蒸除生成的水、甲醇，在反应后期减压除去水，使反应向生成低酸值聚酯多元醇的方向进行。
也可持续通入氮气等惰性气体以带出水，也可以加入甲苯、二甲苯等，回流时用分水器将生成的水缓慢带出。
不同品种的聚酯多元醇由于种类不同或制备工艺不一样，性质也不一样，对于聚酯多元醇比较重要的几个指标是羟值、酸值、水分、粘度、分子量、密度以及色度等。
比如上海炼升化工股份有限公司生产的LS360、LP410广泛应用于聚酯多元醇硬泡阻燃保温材料。
微信号：luhm19800823,TEL135********聚酯多元醇的特性及用途：聚酯型聚氨酯因分子内含有较多的酯基、氨基等极性基团，内聚强度和附着力强，具有较高的强度、耐磨性。
脂肪族（多指已二酸聚酯）聚酯二元醇多用于生产浇注型聚氨酯弹性体、热塑性聚氨酯弹性体、微孔聚氨酯鞋底、PU革树脂、聚氨酯胶粘剂、聚氨酯油墨及色浆、织物涂层等。
由已二酸与1,4-丁二醇、1,6-已二醇或乙二醇制得的聚酯二醇为蜡状固体，得到的聚氨酯弹性体结晶性强，初粘力大，得到制品的机械强度也较高；由带侧基的二醇制得的聚酯如PMA和PPA常温呈液态，柔软，用于油墨、软革等，PMA耐水解性较好。

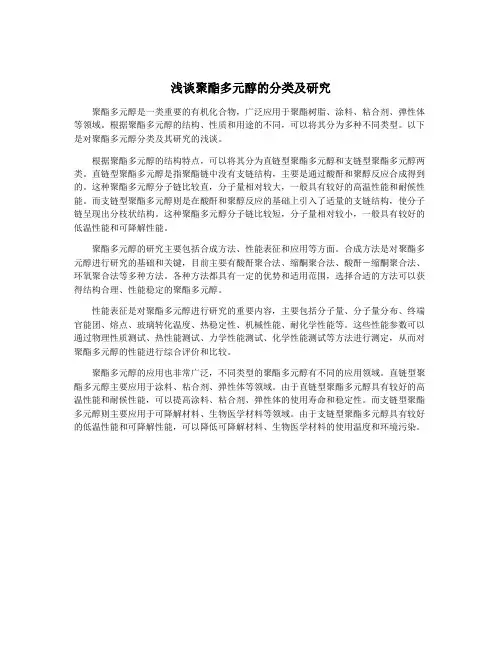

浅谈聚酯多元醇的分类及研究聚酯多元醇是一类重要的有机化合物，广泛应用于聚酯树脂、涂料、粘合剂、弹性体等领域。
根据聚酯多元醇的结构、性质和用途的不同，可以将其分为多种不同类型。
以下是对聚酯多元醇分类及其研究的浅谈。
根据聚酯多元醇的结构特点，可以将其分为直链型聚酯多元醇和支链型聚酯多元醇两类。
直链型聚酯多元醇是指聚酯链中没有支链结构，主要是通过酸酐和聚醇反应合成得到的。
这种聚酯多元醇分子链比较直，分子量相对较大，一般具有较好的高温性能和耐候性能。
而支链型聚酯多元醇则是在酸酐和聚醇反应的基础上引入了适量的支链结构，使分子链呈现出分枝状结构。
这种聚酯多元醇分子链比较短，分子量相对较小，一般具有较好的低温性能和可降解性能。
聚酯多元醇的研究主要包括合成方法、性能表征和应用等方面。
合成方法是对聚酯多元醇进行研究的基础和关键，目前主要有酸酐聚合法、缩酮聚合法、酸酐－缩酮聚合法、环氧聚合法等多种方法。
各种方法都具有一定的优势和适用范围，选择合适的方法可以获得结构合理、性能稳定的聚酯多元醇。
性能表征是对聚酯多元醇进行研究的重要内容，主要包括分子量、分子量分布、终端官能团、熔点、玻璃转化温度、热稳定性、机械性能、耐化学性能等。
这些性能参数可以通过物理性质测试、热性能测试、力学性能测试、化学性能测试等方法进行测定，从而对聚酯多元醇的性能进行综合评价和比较。
聚酯多元醇的应用也非常广泛，不同类型的聚酯多元醇有不同的应用领域。
直链型聚酯多元醇主要应用于涂料、粘合剂、弹性体等领域。
由于直链型聚酯多元醇具有较好的高温性能和耐候性能，可以提高涂料、粘合剂、弹性体的使用寿命和稳定性。
而支链型聚酯多元醇则主要应用于可降解材料、生物医学材料等领域。
由于支链型聚酯多元醇具有较好的低温性能和可降解性能，可以降低可降解材料、生物医学材料的使用温度和环境污染。
浅谈聚酯多元醇的分类及研究我们来谈一谈聚酯多元醇的分类。
聚酯多元醇可按照其合成方式进行分类，一般可分为液相法合成聚酯多元醇和固相法合成聚酯多元醇两大类。
液相法合成聚酯多元醇是指通过酯交换反应和醇酸缩聚反应，在有机溶剂中合成聚酯多元醇。
其优点是生产工艺简单，反应条件温和，适用于一次性合成大量聚酯多元醇。
而固相法合成聚酯多元醇是指通过将聚酯沉淀出来，然后与辅助物质一起经过浸渍、干燥、脱模处理而得到的聚酯多元醇。
其优点是产品质量高，且易于对聚酯多元醇进行后续的改性处理。
聚酯多元醇还可以按照其结构和功能进行分类，主要有脂肪族聚酯多元醇、芳香族聚酯多元醇、交联聚酯多元醇等。
我们来谈一谈聚酯多元醇的研究现状。
随着化工技术的不断发展和完善，聚酯多元醇的研究领域也在不断拓展和深化。
目前，国内外学者在聚酯多元醇的结构设计、合成工艺、改性方法等方面进行了大量的研究，取得了许多重要的成果。
在聚酯多元醇的结构设计方面，学者们主要关注于聚酯多元醇的功能化改性、高性能聚酯多元醇的设计等方面，以应对不同领域对聚酯多元醇性能的不同需求。
在聚酯多元醇的合成工艺方面，学者们则主要关注于提高聚酯多元醇的合成效率、减少合成成本、提高产品质量等方面。
在聚酯多元醇的改性方法方面，学者们则主要关注于通过掺杂、修饰、交联等方法，提高聚酯多元醇的性能，扩大其应用范围。
我们来谈一谈聚酯多元醇的未来发展。
随着社会的发展和人们对材料性能要求的不断提高，聚酯多元醇的应用领域将会越来越广泛。
在涂料领域，人们对高固体含量、低挥发性有机化合物的需求将会成为聚酯多元醇的发展机遇。
在胶黏剂领域，人们对低粘度、高粘度变化范围、高耐高温性能的需求将会成为聚酯多元醇的发展机遇。
在弹性体领域，人们对低温性能、耐候性能、生物兼容性的需求将会成为聚酯多元醇的发展机遇。
在工程塑料领域，人们对高温、耐腐蚀、机械性能优异的需求将会成为聚酯多元醇的发展机遇。
聚酯多元醇的研究方向将会更加多样化，走向高性能、功能化和定制化方向。
聚酯多元醇的合成与表征张小凡;朱文杰;徐守斌;罗金安;陈良;李劲超;张亚萍【期刊名称】《南京工业大学学报（自然科学版）》【年(卷),期】2024(46)3【摘要】为探究不同二元酸对聚酯多元醇性能的影响,以壬二酸、己二酸、1,4丁二醇为原料,通过酯化缩聚反应制得聚酯多元醇,利用红外光谱、核磁共振氢谱、凝胶色谱、热质量分析、旋转流变等测试手段对合成产物的结构进行表征,并研究醇酸摩尔比和合成工艺对合成产物酸值、羟值的影响。
通过调控反应温度、反应时间等参数,确定不同反应条件下制得的聚酯多元醇的酸值、羟值,以获得最佳工艺条件,再进行减压脱醇处理后,对最终产物进行性能测试。
结果表明,壬二酸聚酯多元醇的酸值为0.520 mg KOH/g、羟值为39.0 mg KOH/g、分子量为19421、完全分解的温度为514℃;己二酸聚酯多元醇的酸值为0.830 mg KOH/g、羟值为46.6 mg KOH/g、分子量为19219、完全分解的温度为438℃,说明壬二酸聚酯多元醇比己二酸聚酯多元醇有更低的酸值、羟值,更好的热稳定性和更低的黏度。
因此,使用壬二酸比己二酸更适合作为原料来合成聚酯多元醇。
【总页数】8页(P264-271)【作者】张小凡;朱文杰;徐守斌;罗金安;陈良;李劲超;张亚萍【作者单位】西南科技大学材料与化学学院;禾大西普化学(四川)有限公司【正文语种】中文【中图分类】O632.33【相关文献】1.基于二聚酸/己二酸聚酯多元醇的合成及表征2.合成水性聚氨酯用聚酯多元醇的合成及表征3.对苯二甲酸乙二醇2-甲氧基-1,3-丙二醇共聚酯的合成与表征4.含THEIC聚酯多元醇齐聚物的合成、表征及性能研究5.一种聚酯多元醇的合成与表征因版权原因，仅展示原文概要，查看原文内容请购买。
