新版箱变操作规程及规范.pdf

箱式变电站操作规程箱式变电站运行操作规程：1.首先到变压器室把变压器室网门关上，外门也关上。

2.接着到高压室，把高压柜柜门关上，把K旋向操作位置；这时先把线路上10KV高压送到箱变高压柜上。

3.把操作手柄插入接地开关合闸孔，向分闸方向旋转操作手柄，使接地开关分闸；4.拔出操作手柄插入负荷开关分闸孔，向合闸方向旋转操作手柄，使负荷开关合上闸，合闸指示灯亮，带电指示器亮，这时变压器已经带电，关上箱变高压室门。

5.再到低压室，到低压进线柜前，按动合闸按钮，这时合闸指示灯亮，低压进线柜合上闸，低压室全部带电。

6.到低压电容柜前，把转换开关转到自动位置，使电容柜自动补偿投切；7.最后合上出线柜各分支断路器，箱变就正常运行了。

箱式变电站停电操作规程：1.首先到低压室，断开出线柜各分支断路器；2.再到低压进线柜前，按动分闸按钮，这时合闸指示灯灭，分闸指示灯亮，低压进线开关断开。

3.最后到高压室，把操作手柄插入负荷开关合闸孔，向分闸方向旋转操作手柄，使负荷开关分闸，合闸指示灯灭，带电指示器灭，这时变压器断电，负荷开关分闸；拔出操作手柄插到接地开关分闸位置，向合闸位置旋转，使接地开关合闸，这时就可以对变压器和低压室进行检修了。

注意：如果这时想打开高压柜门，必须先把线路上10KV电断开，使高压柜进线侧不带电，这时把K旋向开门位置，高压柜门就可以打开了，就可以对高压室进行检修了。

另：如不用操作手柄分闸，也可以用电动分闸，按动高压柜面门上分闸按钮，合闸指示灯灭，带电指示器灭，这时负荷开关分闸；但用电动分闸后，要再合闸或打开高压柜门，必须对负荷开关进行复位操作，即电动分闸后，把操作手柄插入负荷开关合闸位置向分闸位置旋转，使其分闸到位，这时就可以再合闸或操作接地开关打开高压柜门。

箱式变压器操作规程
《箱式变压器操作规程》
一、操作前的检查
1. 确认箱式变压器的电源已经关闭并且断开电源。

2. 检查箱式变压器周围没有易燃、易爆、腐蚀物质。

3. 确保箱式变压器的绝缘性能良好，没有漏电现象。

二、开启箱式变压器
1. 将箱式变压器的主断路器或开关关闭。

2. 先打开箱式变压器的低压侧开关，然后是高压侧开关。

3. 确保电压稳定后再连通负载。

三、关闭箱式变压器
1. 先断开负载，然后依次关闭高压侧和低压侧开关。

2. 关闭主断路器或开关。

3. 切断电源。

四、维护与保养
1. 定期对箱式变压器进行绝缘测试。

2. 清洁箱式变压器外部，去除积聚的灰尘和杂物。

3. 定期检查箱式变压器连接线路和开关，如有损坏及时更换。

五、注意事项
1. 不得超负荷使用箱式变压器。

2. 发现箱式变压器有异常响声或异味时，立即断开电源并联系专业人员检修。

3. 使用箱式变压器时，严禁在周围堆放易燃、易爆、腐蚀物质。

以上就是《箱式变压器操作规程》，遵守操作规程，可以有效确保箱式变压器的安全运行，延长使用寿命，保障生产安全。

箱式变电站操作规程标准箱式变电站是一种集变压器、开关设备和保护装置于一体的配电设备，其操作规程标准是为了保证运行安全、提高操作效率和保障设备寿命。

下面就为您介绍一份箱式变电站操作规程标准。

一、安全操作规定1. 操作人员必须通过相关培训并持有相应证书，了解变电站的原理和操作规程，并接受定期的培训和考试以保证操作水平。

2. 进入变电站工作时，须佩戴防护装备，如安全帽、安全鞋和防护手套等。

3. 所有的开关设备操作前，必须确保上锁、断电并贴上“禁止合闸”标志。

4. 切勿在设备运行或试验过程中随意触摸设备或摘取开关柜门盖板，防止触电或误动装置。

5. 禁止在设备周围堆放杂物或存放易燃、易爆物品，并要保持设备周围的清洁卫生。

二、操作流程规范1. 检查设备a. 检查箱式变电站的外观，确保无明显的机械损伤或外露的电线。

b. 检查设备运行状态，如设备背景噪音是否正常、各指示灯是否正常等。

2. 检查电源a. 确认供电线路的电源是否正常，开关是否处于断开状态。

b. 检查变电站外部的电缆连接是否牢固，无松动现象。

3. 开始操作a. 解锁开关，并将其定位到所需操作的位置。

b. 通过操纵开关按钮或旋转开关柄，将设备切换到所需的工作状态。

4. 检查工作状态a. 在切换工作状态后，密切注意设备运行情况，如设备的运行噪音、温度、压力等。

b. 检查各种仪表或显示屏上的数据，如电流、电压、检漏指示等是否正常。

5. 操作完成a. 当工作完成后，将开关复位并上锁，贴上“可合闸”标志。

b. 再次检查设备是否处于正常停机状态，无异响、漏电等异常情况。

c. 清理现场，将工具、设备等归位或存放到指定位置，并关闭门窗。

三、紧急情况处理1. 在出现火灾、短路、电气事故等紧急情况时，首先要确保自己的安全，然后立即向上级主管报告并采取必要的紧急措施。

2. 在紧急情况下，必要时可以使用灭火器材进行初级灭火，但要注意使用正确的灭火器材和灭火方法，防止事态扩大。

箱式变电站操作规程箱式变电站运行操作规程1：装置说明箱式变电站（简称箱变），一般由高压室、变压器室和低压室组成，根据其产品结构可分为品字形和目字型排列。

高压室配备有高压进线柜、出线柜、计量柜（根据方案）等，高压进出线柜为XGN15-12型SF6柜，同时高压出线柜采用负荷开关加限流熔断器保护。

当发生一相熔断器熔断时，用熔断器的撞针使负荷开关三相同时分闸，避免缺相运行。

变压器室内安装有油浸式变压器及测温仪，当变压器高温运行时，启动排风扇进行强冷降温，当变压器温度继续上升至超高温时，此时，高压出线柜中的SF6负荷开关跳闸，切断电源。

温控仪的温度值出厂时已经设定。

低压室为JYD型固定式低压配电柜，根据方案设定有受电柜、电容补偿柜及各分路出线柜。

低压受电柜内主开关具有电合电分功能，电容补偿柜内设有手自动投切功能，用户可根据需要自行选择手动或自动功能。

2：通电前检查2.1用户接到产品后，应检查元件是否有损坏，断线，掉头等现象。

产品检验报告及合格证是否齐全。

2.2箱变安装定位后，要将柜内所有螺钉再次紧固，以保证接触良好，配电柜外壳的接地引下线、PE排与系统的接地装置应进行可靠的连接。

2.3配有联络柜或电容辅柜时，应将主柜与联络柜或辅柜相对应的同线号端子用导线连接好，连柜导线应考虑穿保护管进行防护。

3：高低压柜运行操作规程3.1装置配置3.1.1高压进出线柜内分别装有FLN36-12型，FLN36-12D型SF6负荷开关.3.1.2低压侧安装上海华通品牌ZW1框架式断路器和SM40塑壳断路器，断路器具有短路和过载保护功能。

3.2室内照明及带电显示器3.2.1为便于观察、操作及维修方便，箱变内高低压室及变压器室顶部均装有照明灯，灯由门上行程开关控制，开门灯亮，关门灯灭;为防止误入带电区，另外变压器室具有开门报警功能，门开铃响，门关铃止，开门后断开铃声消音开关可使铃声停止，切记关门离开前一定要合上铃声消音开关;照明灯,开门报警的总开关装在低压受电柜内。

箱式变电站安全技术操作规程1、使用：（1）投入运行前需检查项目①检查漆膜有无剥落，成套装置内是否清洁；②操作机构是否灵活；③主要电器的通断是否可靠、正确；④仪表与互感器的变化及接线极性是否正确；⑤电器辅助接点的通断是否可靠、正确；⑥所有电器安装紧固件是否旋紧，电器安装是否牢固、可靠；⑦所有母线是否连接良好；⑧电器整定值是否符合要求，熔断器是否正确；⑨表计及继电器的动作是否准确无误；⑩主回路及辅助回路的电气接点是否符合电气原理图的要求；11控制变压器室的温度指示控制仪是否已调到变压器室允许使用温度，变○压器允许使用温度为50℃；12油浸式变压器在运行前必须拆除压力释放阀保险盖。

○（2）将所有可以开启的门关闭。

（3）闭合6KV电源后观察指示仪表的工作情况，若正常即可投入运行。

2、维护：（1）变电站所有元件按相关规定要求进行维护；（2）若采用油浸式变压器，在投入运行中每年应按规定至少进行一次抽样分析；（3）运行中的高压侧负荷开关开断次数达到规定数后，应检查触头接触情况和灭弧装置是否正常，若发现有异常变化应及时检修或调换；（4）低压开关设备若自动跳闸后，应检查和分析故障原因，待故障排除后方能重新合闸投入运行；（5）避雷器应在每年雷雨季节前后进行一次预防性能试验。

3、注意事项：（1）箱变底部和基础结合处，需用水泥沙浆抹封，以防水进入电缆室；（2）电缆进入套管其缝隙必须密封，以防小动物、水进入；（3）每隔半年停电对箱变内部进行一次清扫。

发电机安全技术操作规程安全注意事项：1、发电机由专人操作管理，在使用前应详细阅读说明书。

2、发电机使用前一定要装满机油。

3、发电机必须安装在通风良好的地方，因发电机排出的气体有毒。

4、给发电机加油时要先关闭发电机，加油时切勿吸烟，并远离火种，切勿使燃油溢出或洒漏在发动机及消音器上，若不注意吞喝燃油，吸入燃油废气，或不慎弄进眼睛，请立即求医救治，若有燃油洒在皮肤或衣物上，务请立即更衣并用肥皂清洗，在操作或移动发电机时应保持发电机垂直，否则会漏油5、发电机放置在行人及儿童无法触及的地方。

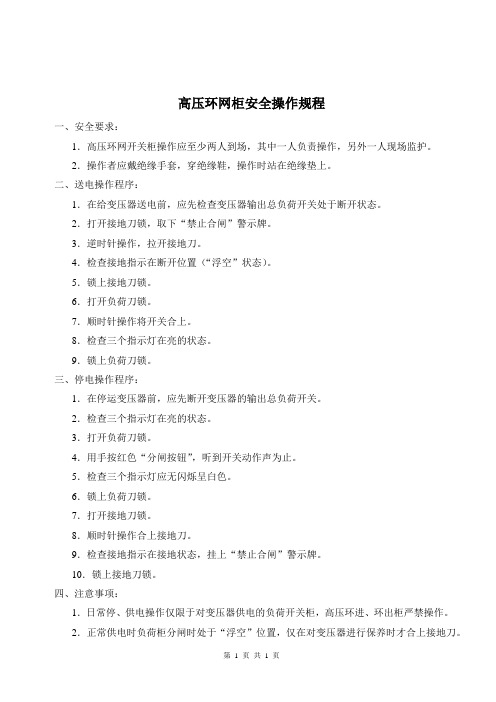

高压环网柜安全操作规程
一、安全要求：
1．高压环网开关柜操作应至少两人到场，其中一人负责操作，另外一人现场监护。

2．操作者应戴绝缘手套，穿绝缘鞋，操作时站在绝缘垫上。

二、送电操作程序：
1．在给变压器送电前，应先检查变压器输出总负荷开关处于断开状态。

2．打开接地刀锁，取下“禁止合闸”警示牌。

3．逆时针操作，拉开接地刀。

4．检查接地指示在断开位置（“浮空”状态）。

5．锁上接地刀锁。

6．打开负荷刀锁。

7．顺时针操作将开关合上。

8．检查三个指示灯在亮的状态。

9．锁上负荷刀锁。

三、停电操作程序：
1．在停运变压器前，应先断开变压器的输出总负荷开关。

2．检查三个指示灯在亮的状态。

3．打开负荷刀锁。

4．用手按红色“分闸按钮”，听到开关动作声为止。

5．检查三个指示灯应无闪烁呈白色。

6．锁上负荷刀锁。

7．打开接地刀锁。

8．顺时针操作合上接地刀。

9．检查接地指示在接地状态，挂上“禁止合闸”警示牌。

10．锁上接地刀锁。

四、注意事项：
1．日常停、供电操作仅限于对变压器供电的负荷开关柜，高压环进、环出柜严禁操作。

2．正常供电时负荷柜分闸时处于“浮空”位置，仅在对变压器进行保养时才合上接地刀。

第 1 页共1 页。

箱式变电站操作规程
一、一般规定
第1条箱式变电站操作必须由培训合格的电工或配电工进行，必须持证上岗。

第2条操作人员严禁酒后上岗。

第3条停送电、倒闸操作严格执行工作票、操作票制度、停送电制度等电力安全作业规程。

二、操作前的准备
第4条准备好绝缘靴、绝缘手套、验电笔、放电棒、接地线等用具。

第5条操作人员操作前要佩戴好绝缘靴、绝缘手套。

三、操作
第6条送电操作：
手车置于试验位置→上紧后封板→关闭前门并锁紧→接地刀操作手柄插入柜子右侧中部接地刀开关操作孔内，逆时针旋转分开接地刀→试验断路器合分正常→断路器在分闸状态→插入推进手柄，水平方向按压推进手柄并顺时针旋转，摇至工作位置→合闸送电。

第7条停电操作：
分断断路器→插入推进手柄，水平方向按压推进手柄并逆时针旋转，断路器摇至试验位置→接地刀操作手柄插入柜子右侧中部接地刀开关操作孔内，顺时针旋转合接地开关→开前门→拆卸后封板→检修。

第8条低压柜送电操作：
断路器本体置于试验位置→试验断路器分合闸性能→断路器处于分闸状态→抽出推进摇把（框架下部）→插入推进孔→顺时针旋转断路器至工作位置→按合闸按钮合断路器。

第9条低压柜停电操作：
分断路器→断路器推进手柄逆时针旋转→断路器至分离位置（进线，母联柜固有电气联锁断路器摇至试验位置即可）。

箱式变电站操作规程箱式变电站操作规程一、目的和适用范围为了规范和标准化箱式变电站的操作，保证变电站的正常运行与安全，特制定本操作规程。

适用于所有使用箱式变电站的工作人员。

二、安全注意事项1. 工作人员必须正确佩戴劳动防护用具，包括帽子、手套、防护鞋等。

2. 箱式变电站入口必须保持畅通，不能有杂物堆放。

3. 操作时必须使用正确的工具，禁止使用损坏或不适用的工具。

4. 操作人员必须熟悉箱式变电站的结构、性能和使用方法，了解各个设备的安全操作程序。

5. 高压设备的接线部分必须绝缘，禁止使用损坏的绝缘设备。

6. 操作过程中不得擅自更改箱式变电站的内部设备。

7. 禁止在无人监测的情况下进行操作。

8. 操作完成后，必须关闭电源，抽象钥匙，断开所有外部设备，并清理操作区域。

三、操作程序1. 开启箱式变电站操作人员先检查周围环境，确认安全后，将钥匙插入箱式变电站的主控锁，逆时针旋转，打开闭锁状态。

然后，将箱式变电站门打开，检查内部设备的正常情况。

2. 开启主开关确认箱式变电站的主开关处于关闭状态后，操作人员顺时针旋转主开关手柄，将主开关打开，此时箱式变电站开始供电。

3. 连接外部设备将需要供电的外部设备正确接入箱式变电站的开关控制台，确保连接牢固。

4. 监测电流和电压值打开箱式变电站的控制室门，通过电流表和电压表检测所有设备的电流和电压值，确保在正常范围内。

如有异常情况，应及时采取措施排除故障。

5. 完成操作后关闭箱式变电站操作人员将外部设备从箱式变电站中断开，确保安全后，顺时针旋转主开关手柄，将主开关关闭。

然后关闭箱式变电站的控制室门。

最后，将钥匙插入主控锁，顺时针旋转，关闭并闭锁箱式变电站。

四、操作常见故障排除1. 设备无法启动：检查箱式变电站主开关是否打开，以及外部设备是否正确连接。

2. 电流或电压值异常：检查所有设备的接线是否松动或损坏，并检查变电站内部绝缘是否完好。

3. 触电：在操作过程中如遇触电情况，操作人员应立即停止操作，用干燥的绝缘材料隔离电源并寻求帮助。

箱式变电站高压柜操作规程
一、送电操作程序
1、关闭柜门。

2、柜门联锁分闸：将操作手柄插入右上部柜门联锁开关操作孔内，逆时针转动即可分闸。

3、负荷开关分闸：将操作手柄插入负荷开关操作孔内，逆时针转动即可合闸；按下面板上绿色合闸电动按钮，合闸后面板合闸指示红灯亮。

二、停电操作程序
1、负荷开关分闸：按下面板上红色分闸按钮，分闸后面板上绿色指示灯亮；将操作手把插入负荷开关操作孔内，顺时针转动即可分闸。

2、观察开关隔离断口分开，确认回路不带电。

3、柜门联锁合闸：将操作手柄插入面板右上部柜门联锁开关操作孔内，逆时针转动即可合闸。

三、使用注意事项
1、带电显示器显示的为进线电压。

2、不准强力撬门否则会损坏设备且危及人身安全。

3、本设备的运行和维护必须有专业电气工程技术人员进行操作。

箱式变电站安全技术操作规程1、使用：（1）投入运行前需检查项目①检查漆膜有无剥落，成套装置内是否清洁；②操作机构是否灵活；③主要电器的通断是否可靠、正确；④仪表与互感器的变化及接线极性是否正确；⑤电器辅助接点的通断是否可靠、正确；⑥所有电器安装紧固件是否旋紧，电器安装是否牢固、可靠；⑦所有母线是否连接良好；⑧电器整定值是否符合要求，熔断器是否正确；⑨表计及继电器的动作是否准确无误；⑩主回路及辅助回路的电气接点是否符合电气原理图的要求；11控制变压器室的温度指示控制仪是否已调到变压器室允许使用温度，变○压器允许使用温度为50℃；12油浸式变压器在运行前必须拆除压力释放阀保险盖。

○（2）将所有可以开启的门关闭。

（3）闭合6KV电源后观察指示仪表的工作情况，若正常即可投入运行。

2、维护：（1）变电站所有元件按相关规定要求进行维护；（2）若采用油浸式变压器，在投入运行中每年应按规定至少进行一次抽样分析；（3）运行中的高压侧负荷开关开断次数达到规定数后，应检查触头接触情况和灭弧装置是否正常，若发现有异常变化应及时检修或调换；（4）低压开关设备若自动跳闸后，应检查和分析故障原因，待故障排除后方能重新合闸投入运行；（5）避雷器应在每年雷雨季节前后进行一次预防性能试验。

3、注意事项：（1）箱变底部和基础结合处，需用水泥沙浆抹封，以防水进入电缆室；（2）电缆进入套管其缝隙必须密封，以防小动物、水进入；（3）每隔半年停电对箱变内部进行一次清扫。

发电机安全技术操作规程安全注意事项：1、发电机由专人操作管理，在使用前应详细阅读说明书。

2、发电机使用前一定要装满机油。

3、发电机必须安装在通风良好的地方，因发电机排出的气体有毒。

4、给发电机加油时要先关闭发电机，加油时切勿吸烟，并远离火种，切勿使燃油溢出或洒漏在发动机及消音器上，若不注意吞喝燃油，吸入燃油废气，或不慎弄进眼睛，请立即求医救治，若有燃油洒在皮肤或衣物上，务请立即更衣并用肥皂清洗，在操作或移动发电机时应保持发电机垂直，否则会漏油5、发电机放置在行人及儿童无法触及的地方。
