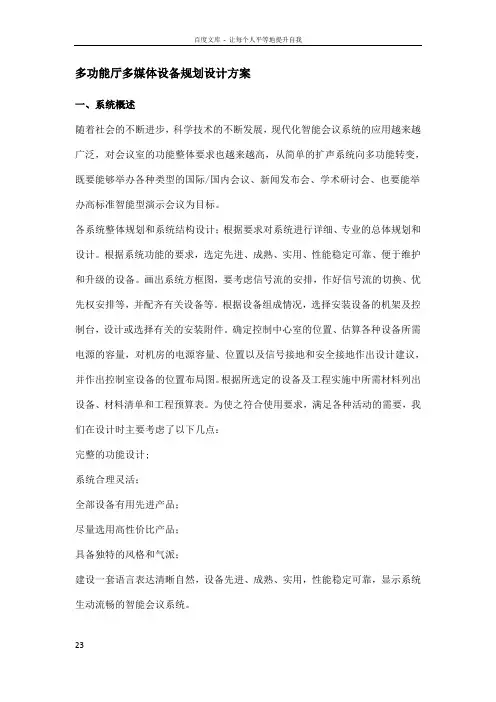

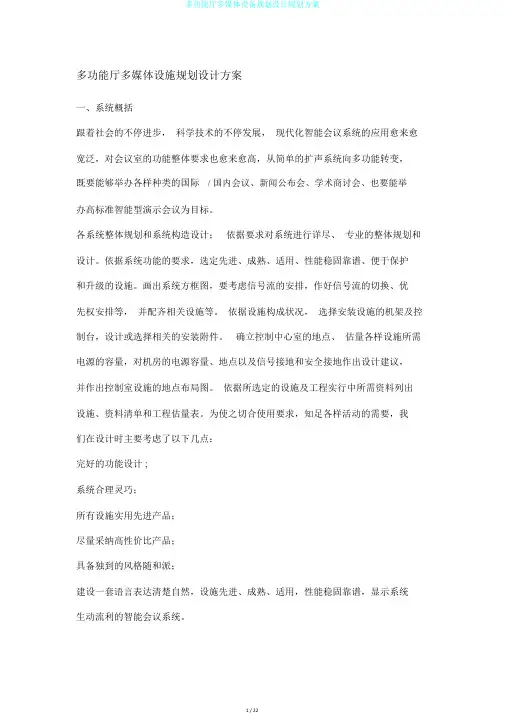

多功能厅多媒体设备规划设计方案
一、系统概述
随着社会的不断进步，科学技术的不断发展，现代化智能会议系统的应用越来越广泛，对会议室的功能整体要求也越来越高，从简单的扩声系统向多功能转变，既要能够举办各种类型的国际/国内会议、新闻发布会、学术研讨会、也要能举办高标准智能型演示会议为目标。
各系统整体规划和系统结构设计；根据要求对系统进行详细、专业的总体规划和设计。
根据系统功能的要求，选定先进、成熟、实用、性能稳定可靠、便于维护和升级的设备。
画出系统方框图，要考虑信号流的安排，作好信号流的切换、优先权安排等，并配齐有关设备等。
根据设备组成情况，选择安装设备的机架及控制台，设计或选择有关的安装附件。
确定控制中心室的位置、估算各种设备所需电源的容量，对机房的电源容量、位置以及信号接地和安全接地作出设计建议，并作出控制室设备的位置布局图。
根据所选定的设备及工程实施中所需材料列出设备、材料清单和工程预算表。
为使之符合使用要求，满足各种活动的需要，我们在设计时主要考虑了以下几点：
完整的功能设计;
系统合理灵活；
全部设备有用先进产品；
尽量选用高性价比产品；
具备独特的风格和气派；
建设一套语言表达清晰自然，设备先进、成熟、实用，性能稳定可靠，显示系统生动流畅的智能会议系统。
二、系统设计技术标准及规范
★依据甲方口述要求；
★现场踏勘；
★音频扩声系统依照中华人民共和国国家行业标准：
☆GYJ25-86《厅堂扩声系统的声学特性指标要求☆GB50231-98《机械设备安装工程施工及验收规范》
☆GB/14076-93《电影电视舞台灯具通用技术条件》
☆GB50169《电气安装工程接地装置施工验收规范》
☆GBJ232-90、92《电气安装工程施工及验收规范》
☆GB/T50311-2000《建筑和建筑群综合布线系统工程设计规范》
☆GB/T14218-93《电子调光设备性能参数与测试方法》
☆WH0202-1995《电视演播厅灯光系统设计规范》
☆GB/T4959-1995《厅堂扩声特性测量方法》
☆GB/T15485《语言清晰度指数的计算方法》
☆GYJ22-85《广播电视播音（演播）室混响时间测量规范》
☆GYJ23-86《广播电视工程测量规范》
☆GYJ26-86《有线广播录音、播音室声学设计规范和技术用房技术要求》
☆SJ2112-82《厅堂扩声系统设备互联的优选电气配接值》
☆GB50258-96《电器装置安装工程1KV及以下配线工程施工及验收规范》
☆WH0301-93《歌舞厅扩声系统的声学特性指标与测量方法》
☆GB50200《有线电视系统工程技术规范》
☆GB50174《电子计算机机房设计规范》
☆GB50300《建筑工程施工质量验收统一标准》
☆GB50303《建筑电气安装工程施工质量验收规范》
☆JGJ57《剧场建筑设计规范》
☆GB7000.7《投光灯具安全要求》
☆GB17143《电气照明和类似用途设备的无线电骚扰特性的限值和测量方法》☆GB17625.1《低压电气和电子设备发出的谐波电流限值》
☆GB/T9396《扬声器主要性能测试方法》
☆GB/T14197《声系统设备互连的优选配接值》
☆GB12060《声系统设备一般术语解释和计算方法》
☆GBJ76《厅堂混响时间测量规范》
☆GB/T14476《客观评价厅堂语言可懂度的“RASTI”法》
☆SJ/Z9140《声系统设备》
☆SJ/T10406《声频功率放大器通用技术条件》
☆《厅堂、电影院和多用途多功能厅声学设计规范》（报批稿）
☆CBJ232-82《中国电气装置安装工程施工及验收规范》
三、系统设计原则
先进型性原则
采用的系统结构应该是先进的、开放的体系结构，和系统使用当中的科学性。
整个系统能体现当今会议技术的发展水平。
实用性原则
能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑，采用集中管理控制的模式，在满足功能需求的基础上操作方便、维护简单、管理简便。
可扩充性、可维护性原则
要为系统以后的升级预留空间，系统维护是整个系统生命周期中所占比例最大的，要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。
经济性原则
在保证系统先进、可靠和高性能价格比的前提下，通过优化设计达到最经济性的目标。
系统设备选型原则
用国际知名的器材，以及有雄厚实力和绝对优秀技术支持能力的厂家、代理商，以保证设计指标的实现和系统工作的可靠性。
基本上选用同类产品中技术最成熟、性能先进、使用可靠的产品型号，以保
扩充方便，利于个性化定制；同时，升级容易，不易浪费原始投资。
在系统设计中，我们并不建议采用刚刚面世的所谓最先进设备或系统。
因为，这样的产品往往价格偏高，可靠性和适用性有待市场检验。
所以，在设计中，应尽量采用易升级的系统或设备，最好采用软件可升级的数字化系统。
会议室音频系统由信号源(节目播放设备)部分、控制及处理(调音台及各种周边设备等)部分、扩音(功率放大器及扬声器)部分以及信号记录部分等组成。
节目播放设备基本上均为数字视频信号传输设备使用，根据目前信号载体情况的不同，配备超窄边液晶拼接显示单元、嵌入式高清图像拼接器、大屏拼接控制软件。
扩音部分则主要由功率放大器以及扬声器组成，需要根据会议室的具体建筑结构、声学处理情况以及功能要求选择设备型号、数量以及布局方式等。
按照相对理想化的构思，与会者的发言经拾音设备（话筒）拾取后，首先应该送入自动增益调音台进行处理，该调音台一方面可以将所有输入的信号进行混合，减少直接进入主音频处理设备的通道数；另一方面可以根据设定的总输出电平自动调整各个通道的增益，同时可以随时关闭低于输入阈值电平的输入通道，从而自动完成所有传声器输入的控制管理工作，这对提高传声增益、降低回授啸叫将起到很大的作用，同时还可以简化操作。
此外，自动增益调音台还大多带有
逻辑输出接口，根据需要可以触发其他需要进行配合的设备联动，如自动跟踪的摄像机等，这一点在本项目系统中是非常重要的。
信号经过上述处理后，就可以进入全数字代表单元，经由全数字代表单元处理达到申请发言模式，声控启动模式，自由讨论模式，配合高速摄像机，通过预设可实现视频跟踪功能；
这是整个音频系统的核心。
除上述传声器信号外，其他节目源音频信号也可直接进入该处理矩阵
四、音源系统和拾音系统设计方案
本系统现场扩声系统，全部选用国内知名品牌产品。
音源设备主要采用广播级专业设备。
这些设备可保证对各类音频信号进行播放。
1、左右声道有源垂直阵列音箱。
2，带DSP处理有源超低音箱。
3、主席台有源返送音箱。
4、数码音频处理器。
5、24路调音台。
6、电源时序器。
7、全数字会议主机。
8、全数字主席单元。
9、手持无线话筒。
10、头戴式无线电容话筒。
12、会议话筒。
五、视频显示系统设计方案
1、设计目标
系统在设计上遵循高质量、高标准，坚持稳定性强、可扩展、人性化、先进性、可升级性的原则，系统还应具有很好的适应性、兼容性；该系统可根据学校的具体实际需求进行适当的裁剪，从而实现资源设备的充分共享、业务应用的高度协同的新境界。
2、设计原则
先进性：先进的设计思想、网络结构、开发工具，市场覆盖率高、标准化和技术成
熟的软硬件产品。
实用性：应充分考虑利用资源，能使用户最方便地实现各种功能。
开放性：系统设计应采用开放技术、开放结构、开放系统组件和开放用户接口，以
利于网络的维护、扩展升级及外界信息的沟通。
灵活性：采用积木式模块组合和结构化设计，使系统配置灵活，满足学校逐步到位
的建设原则，使网络具有强大的可增长性和强壮性。
可靠性：具有容错功能，管理、维护方便。
方案的设计、选型、安装、调试等各环
节进行统一规划和分析，确保系统运行可靠。
3、总体方案设计
视频系统起到如下几个功能：现场各类文字、图像、图片源投影、录像；舞会、多声道数码影院投影放像；主要配备会议摄像设备、液晶显示单元、图像处理器
同时，我们做出充足的预留空间，可以把已有的其他信号，如闭路电视，广播电视、网络电视会议信号等送入该多媒体会议系统；通过巧妙的布线，把会议室的多媒体会议信号送出到网络出口，进行双向网络电视会议交流。
4、主要设备选型
1、超窄边液晶拼接显示单元。
2、嵌入式高清图像拼接器。
3、大屏拼接控制软件。
4、图像处理器。
5、专业显示框架。
6、控制机。
六、系统整体解决方案
音响扩声系统
多媒体显示系统
中央控制系统
手拉手会议系统
大会议室扩声系统工程主要是会议发言，学术报告，新闻发布及视频播放等活动。
音响扩声系统在使用时应保证音乐满度和高的语言清晰度，扩声系统要有足够的动态余量，合适的响度及声，视像的一致性。
配备完善优质的音响扩声设备满足多功能使用要求。
七、多功能厅多媒体设备规划预算。
