电缆桥架的型号和规格大全电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，防止电缆收到外界因素的损坏。
主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。
桥架既可独立架设安装，全部零件均需进行镀锌处理，可安装在建筑物外露天。
也可以敷设在建筑物和管廊支架上。
在地下停车场、工厂厂房等许多外露电线需要被维护的供电环境都会见到电缆桥架的使用。
一、电缆桥架都有什么类型1、梯级式电缆桥架,CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。
它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。
他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。
2、托盘式电缆桥架,托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。
它具有重量轻、载荷大、造型美电缆桥架(20张)观、结构简单、安装方便等优点。
它即适用于动力电缆的安装，也适合于控制电缆的敷设。
3、槽式电缆桥架,槽式电缆桥架是一种全封闭型电缆桥架。
它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。
它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果,梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。
槽式、托盘式汇线桥架具有防尘、防干扰性能。
4、大跨距电缆桥架,当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。
与铁制桥架相比，具有使用寿命长(一般设计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长)、切割方便、不需维护等优越性。
二、电缆桥架规格查询三、电缆桥架的选购技巧有哪些如果您是选购防火要求的区段内的电缆桥架的话，那么您可在电缆梯架的托盘内添加具有耐火或难燃性能的板，网等材料构成一个封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，就可以达到防火的需求了。
电缆桥架的选择应该怎么选一、桥架介绍电缆桥架在生活中已经随处可见，它能够有效的保护电缆电线不受外界因素而损坏。
主要由支架、托臂和安装附件组成。
桥架既可独立架设安装，也可以敷设在建筑物和管廊支架上。
但是很多朋友都不是很了解在什么环境下应该用到什么样的电缆桥架呢？今天我们就来说一下。
二、桥架型号介绍电缆桥架型号分别有：槽式桥架、托盘式桥架、梯级式桥架槽式桥架：槽式是一种完全封闭的桥架，在高强度腐蚀环境下，对控制电缆屏蔽干扰和电缆保护有很好的效果。
托盘式桥架：托盘式具有重量轻，载荷大，造型美观、结构简单，安装方便等优点，它既适用于动力电缆的安装，也适用于控制电缆的敷设。
梯级式桥架：梯式具有重量轻，成本低，安装方便、散热、透气性好等优点。
它适用于一般直径较大电缆的敷设。
三、桥架材质介绍电缆桥架材质分别有：镀锌、铝合金、不锈钢镀锌桥架：适用于室内中度腐蚀，不可用在室内有防腐蚀需求的环境下，镀锌桥架的锌层使得它使用寿命得到加强。
铝合金桥架：适用于室内外中度腐蚀环境，铝合金桥架有着不错抗腐蚀能力以及抗电磁干扰能力。
不锈钢桥架：能适用到任何的安装环境中，众所周知不锈钢有着非常高的硬度，而且不会出现生锈、磨损、腐蚀等情况，能够非常好的保护电缆。
四、桥架工艺介绍电缆桥架工艺分别有：防火、喷塑、热镀锌防火桥架：适用于需要有防火等级的环境，外层加防火涂料，防火桥架遇火后不会燃烧，从而阻隔火势蔓延，具有极其良好的防火阻火效果。
喷塑桥架：适用于室内外中度腐蚀环境，喷塑桥架可以自由的选择喜欢的颜色，对一些有外观需求的建筑物来说是非常不错的选择。
热镀锌桥架：可以使用在任何环境中，热镀锌是镀锌桥架的升级版，有着非常强大的使用寿命以及抗腐蚀性能。
五、电缆桥架的规格电缆桥架的规格是根据需要搭载数量多少与多少重量的电缆去选择的。
六、电缆桥架使用推荐表。
电缆桥架的规格和型号大全在各种工程上，电缆桥架是被经常使用的。
生活中的我们并不是了解它，我们也不会去注视这些电缆桥架，但是它却给我们的生活带来了很多方便，是必须的一种设备。
以下就让小编对电缆桥架及电缆桥架规格型号、电缆桥架的用途做出详细的介绍吧。
电缆桥架的规格选择：1、为防止缆桥架的规格尺寸偏大或偏紧，《民用建筑电气设计规范》（JGJ16-2008）中规定：“电缆总截面积与托盘内横断面积的比值，电力电缆不应大于40%；控制电缆不应大于50%。
”2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。
3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。
并应满足荷载的要求。
4、要求桥架防火的区段，必须采用钢制或不燃、阻燃材料。
5、电缆桥架常见规格槽式(全封闭)电缆桥架规格有：250×250150×250150×300100×250150×200。
6、梯级式电缆桥架常见规格有：100×200150×200100×600150×600100×800150×800100×500150×500100×300150×300100×400150×400。
电缆桥架型号：无孔电缆桥架(槽式桥架):槽式桥架是一种全封闭电缆桥架。
最适合敷设计算机电缆、通信电缆、热电偶电缆和其他高灵敏度系统的控制电缆。
它可以控制电缆的屏蔽干扰和重腐蚀环境下电缆的保护。
梯形电缆桥:梯形电缆桥简称“梯形电缆桥”。
它有一个独特的形状，像一个梯子，中间焊接了一个钢筋和支持，使它重量轻，成本低，非常强大的承载力和良好的透气性。
一般情况下，将敷设直径相对较大的电缆以及高功率和低功率电缆。
带孔托盘式电缆桥架:托盘式电缆桥架是半密封的，非常类似于槽型桥架。
具有重量轻、载荷大、外观美观、结构简单、安装方便等优点。
电缆桥架分类及国家标准桥架分成槽式、托盘的来式和梯架式、网文件格式等构造，由支撑架、托臂和安裝配件等构成。
房屋建筑内电缆桥架能够单独搭建，还可以附属在各种各样建(构)筑物和地下综合管廊自支撑架上，应反映构造简易，造型设计美观大方、配备灵便和检修便捷等特性，所有零件均需开展热镀锌解决。
安裝在房屋建筑外室外的电缆桥架，如果是在相邻海滩或归属于浸蚀区，则材料务必具备防腐蚀、耐湿气、粘合力好，抗冲击抗压强度高的物理性能特性。
电缆桥架分类：常常能够看到的桥架型号规格分别是：没孔托盘的电缆桥架（槽式电缆桥架）、梯式桥架、有孔托盘电缆桥架（托盘式电缆桥架）。
这三种电缆桥架都有各的优势，是现阶段中国应用数最多的型号规格，接下去大家看一下详解。
1.槽式桥架是一种密封式型桥架，它很适用铺设计算机电缆、电力电缆、热电阻电缆线以及它高精度系统软件的变频电缆的屏蔽掉影响和重浸蚀自然环境中电缆线的安全防护都是有不错的实际效果，考虑到槽式直达作屏蔽掉时、金属表面处理用热镀锌。
2.托盘式桥架是原油、化工厂、电力工程、轻工业、电视机、通讯器材等层面运用最普遍的一种，它具备重量较轻、荷载量大、造型设计美观大方、构造简约、安裝便捷等特性，它既合适用以动力电缆的安裝，也适用变频电缆的铺设。
3.梯方式桥架具备净重轻柔、工程造价低、造型设计与众不同、安裝便捷、排热性、透气率好等特性，它一般适用直轻大电缆线的铺设，很适用高、低动力电缆的铺设。
电缆桥架国家标准薄厚：注：国家行业标准一般是比较严密对安全系数标准很高的建筑项目而应用的较多。
<100毫米电缆桥架总宽<150mm~时，厚薄需挑选1.5mm<150mm电缆桥架总宽<400mm~时，厚薄就得挑选1.5mm至1.8mm<400mm电缆桥架总宽<600Mm~时，挑选1.8mm至2.0Mm<600Mm电缆桥架总宽<1200Mm~时，挑选2.0Mm至2.5mm。
电缆桥架结构形式及选用原则电缆桥架是指用于支撑和维护电缆的一种金属架空结构，其作用是为电缆提供稳定的支撑和保护，同时可在水平和垂直方向上进行布线。
本文将介绍电缆桥架的常见结构形式以及选用原则。
电缆桥架的结构形式电缆桥架可以按照结构形式分为以下几种：1. 悬挂式电缆桥架悬挂式电缆桥架是指将架体单独吊挂于吊杆、吊索或钢丝绳上，通过调整吊杆或钢丝绳的高度来完成对电缆桥架的高度控制。
悬挂式电缆桥架适用于跨越较大距离的场所。
2. 基础式电缆桥架基础式电缆桥架是指将架体直接安装于基础上，包括外露式和内置式两种结构。
外露式电缆桥架一般用于室外场所，内置式电缆桥架则用于室内场所。
3. 隧道式电缆桥架隧道式电缆桥架主要应用于大型的地下综合管廊、隧道等场合，其结构形式一般采用双侧带孔构造，可快速布线和更换电路。
4. 铁路电缆桥架铁路电缆桥架是一种专门为机车车辆电气化系统设计的电缆桥架。
其结构形式包括悬吊式、墙壁式、地面式等多种，能够满足不同场合的要求。
电缆桥架的选用原则在选用电缆桥架时，需要根据具体情况进行综合考虑。
以下是电缆桥架的选用原则：1. 负载能力电缆桥架需要能够承受所承载电缆的负载，因此在选用时需要考虑到预估负载能力。
2. 路线布局在布局电缆桥架时，需要consideration-tiling 电缆桥架的直线长度、弯曲半径、交叉路径、连通数量等因素。
3. 安装和维护选用的电缆桥架需要方便安装和维护，以免后期维护成本过高。
4. 环境适应性不同地区的环境条件和气候条件都会对电缆桥架的使用产生影响。
在选择时应考虑到所使用场所的环境情况。
5. 材料质量电缆桥架所使用的材料质量不仅会影响使用寿命，还会影响承重能力、抗冲击性和防腐蚀能力等特性。
结论电缆桥架是现代电力系统极为重要的组成部分之一，其选用要根据实际需求进行综合考虑，结合负载能力、路线布局、安装维护、环境适应性和材料质量等多种因素进行综合分析。
只有选用合适的电缆桥架方案，才能保证电力系统的正常运行与稳定工作。
电缆桥架的规格和型号不少顾客顾客在选购桥架的时分，不知道怎么选择桥架的标准与厚度，电缆桥架的型号与规格主要看置放电缆的分量和数量，下面为咱们供给一些市面上电缆桥架常用的标准类型作为参阅：一、电缆桥架型号介绍槽式电缆桥架，托盘式电缆桥架，梯级式电缆桥架等。
这些也是目前在中国应用比较多的桥架，多为封闭型桥架。
什么样的环境下用什么类型的桥架，这是非常重要的问题。
无孔电缆托盘桥架（槽式桥架）：槽式电缆桥架是一种全封闭型的电缆桥架。
最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。
它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。
梯式电缆桥架：梯式桥架简称“梯式电缆桥架”它外型独特像梯子形状，中间焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好，一般直径比较大的电缆和高、低动力电缆的敷设都会使用到。
有孔电缆托盘桥架（托盘式电缆桥架）：托盘式桥架是半密封型，它跟槽式桥架的样子非常相似，它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。
既适用于动力电缆的安装，也适用于控制电缆的敷设。
二、电缆桥架规格查询三、如何选择合适的电缆桥架型号应用自然环境不一样，必须挑选的桥架规格、型号规格都不一样，这也就牵涉到电线桥架的购买难题。
一般，挑选和选购电缆桥架，只必须留意下列4个关键点。
1、挑选适合的结构特征电缆桥架的种类关键和构造相关，不一样构造的电缆桥架运用在不一样的自然环境中。
因而，最先要依据实际的工程施工自然环境和所希望的电缆桥架的作用来挑选最好的电缆桥架。
2、依据材料挑选电缆桥架电缆桥架有钢质、玻璃钢防腐和铝合金型材等几类种类，不一样原材料制成的电缆桥架在特性上各有不同。
例如玻璃钢桥架重量较轻；铝合金桥架净重也轻，但价钱偏贵。
3、依据阻燃等级挑选电缆桥架如果是对防火安全有较高规定的自然环境，不宜应用铝合金桥架，而应当挑选阻燃性型电缆桥架，那样能够确保电缆桥架的使用寿命更长。
用途：电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。
优点：桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等。
一、种类：1．按材料分1）钢质电缆桥架（不锈钢）2）铝合金电缆桥架3）玻璃钢电缆桥架（手糊和机压两种）4）防火阻燃桥架（阻燃板（无机）、阻燃板加钢质外壳、钢质加防火涂料）2．按形式分1）槽式2）托盘式3）梯级式4）组合式3．按表面处理分1）冷镀锌及锌镍合金2）喷塑3）喷漆4）热镀锌5）热喷锌二、执行标准：1． JB/T10216-2000《电控配电用电缆桥架》2．企业标准：Q/321182AEG001-19973． QB/T1453-92电缆桥架4． JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求5． DB32/144-1996电缆用防火槽合标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。
三、技术条件：1．正常使用条件1）安装地点的海拔高度不超过2000米。
2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。
2．特殊使用条件1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。
2）敷设在消防线路中。
3）敷设在海拔2000米以上。
3．电缆桥架的结构要求1）防护等级：无孔托盘（槽式）户内不低于IP30 户外不低于IP33 2）防护等级：耐火桥架户内不低于IP40 户外不低于IP44材料应符合自身的相关标准钢制宜采用冷轧钢板GB/T700-1988 GB/T11253铝制 GB/T3880和GB/6892玻璃钢 GB/T15568耐火桥架 GB8624-1997中B级3）常用规格高 40 50 60 80 100 150 200宽 60 80 100 150 200 250 300 400 500 600 800 1000 1200 4）板材厚度钢制桥架允许最小板厚：宽B 允许最小板厚&B1＜00 1.0100≤B＜150 1.2150≤B＜400 1.5400≤B≤800 2.0800＜B＜1000 2.51000＜B＜1200 3.0连接片的厚度至少按桥架同等板厚选用也可选厚一个等级盖板的板厚可以按桥架的厚度选低一个等级5）直通的长度：L=2000 L=3000 L=4000 L=6000 L=8000 四、桥架检验1．依据企业标准对桥架检验2．检验程序及检测方法1）外观：桥架镀、涂表面应符合表2规定、检测方法、目测法2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法3．表面处理桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合表3的规定。

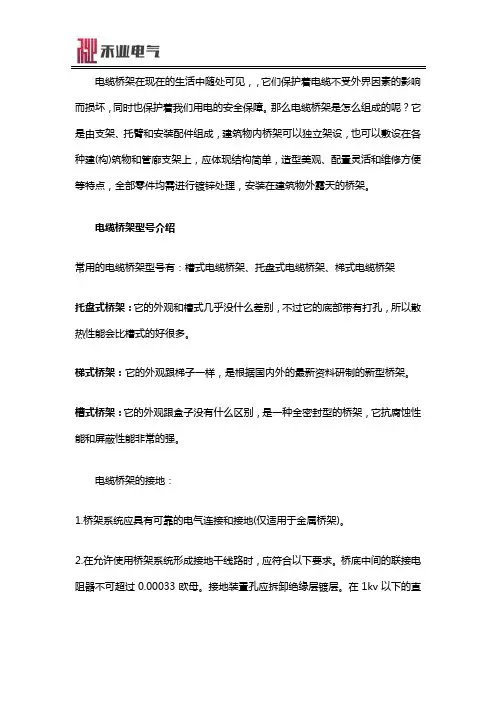

电缆桥架在现在的生活中随处可见，，它们保护着电缆不受外界因素的影响而损坏，同时也保护着我们用电的安全保障。
那么电缆桥架是怎么组成的呢？它是由支架、托臂和安装配件组成，建筑物内桥架可以独立架设，也可以敷设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架。
电缆桥架型号介绍常用的电缆桥架型号有：槽式电缆桥架、托盘式电缆桥架、梯式电缆桥架托盘式桥架：它的外观和槽式几乎没什么差别，不过它的底部带有打孔，所以散热性能会比槽式的好很多。
梯式桥架：它的外观跟梯子一样，是根据国内外的最新资料研制的新型桥架。
槽式桥架：它的外观跟盒子没有什么区别，是一种全密封型的桥架，它抗腐蚀性能和屏蔽性能非常的强。
电缆桥架的接地：1.桥架系统应具有可靠的电气连接和接地(仅适用于金属桥架)。
2.在允许使用桥架系统形成接地干线路时，应符合以下要求。
桥底中间的联接电阻器不可超过0.00033欧母。
接地装置孔应拆卸绝缘层镀层。
在1kv以下的直接接地系统中，电气设备的接地与中性线的接地连接。
本实用新型装有可移动截断电源套时，桥架长度的横截面不得小于指定值。
3.在沿桥架全长铺设附加地面主线时，桥架的每一段（包括非线性段）应至少与地面主线有一个可靠连接点。
4.振动点应在接地点连接处安装弹簧环。
武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG 管、无缝钢管、抗震支架、配套配件等产品，公司拥有近1万平方米的生产厂房，同时拥有独立的研发中心及模具中心。
在全国各地设立了办事处、及各级代理商，竭诚欢迎各界人士莅临指导，携手合作。
电缆桥架的规格和型号介绍电缆桥架分为槽式、托盘来式和梯架式、网格式等结构，由支架、托臂和设备附件等组成。
建筑物内桥架可以独立架起，也可以附设在各种建(构)筑物和管廊自支架上，应体现结构简，造型美、配备灵活和维修简单等特征，全部零件均需进行镀锌处理。
设备在建筑物外露天的桥架，如果是在邻近海边或归于腐蚀区，则质料有必要具有防腐、耐潮气、附着力好，耐冲击强度高的物性特征。
梯级式电缆桥架：根据国内外相关资料，对梯形电缆桥架进行了改进和设计。
它具有重量轻、本钱低、外型别具、设备便利、散热、透气好等长处。
一般适用于较大直径电缆的敷设，也适用于高低压电力电缆的敷设。
托盘式电缆桥架：托盘式电缆桥架是石油、化工、轻工、电讯等方面使用最遍及的一种。
它具有重量轻、载荷大、外型漂亮、结构简略、设备便利等长处。
它不仅适用于电力电缆设备，也适用于控制电缆的敷设。
槽式电缆桥架：槽式桥架是一种全封闭的索桥。
适用于计算机电缆、通信电缆、热电偶电缆等高灵敏度控制电缆的应用。
它对大腐蚀环境电缆的屏蔽扰动和保护有很好的作用。
阶梯电缆桥架、托盘电缆桥架和线槽电缆桥架的优缺点分别是：梯级式桥架具有良好的通风功能，无灰尘和干扰。
槽式、托盘式汇线桥架具有防尘、防搅扰功能。
电缆桥架常用规格参考：运用环境不同，需求挑选的桥架规范、类型都不同，这也就涉及到电线桥架的选购问题。
一般，挑选和购买桥架，只需求注意以下4个关键。
1、挑选适宜的结构类型桥架的类型首要和结构有关，不同结构的桥架运用在不同的环境中。
因而，首要要依据详细的施工环境和所等待的桥架的功用来挑选最适宜的桥架。
2、依据原料挑选桥架桥架有钢制、玻璃钢和铝合金等几种类型，不同资料做成的桥架在功用上各有千秋。
比方玻璃钢桥架分量轻；铝合金桥架分量也轻，但价格较贵。
3、依据防火等级挑选桥架假如是对防火有较高要求的环境，不适宜运用铝合金桥架，而应该挑选阻燃型桥架，这样能够确保桥架的寿数更长。
4、挑选桥架尺度桥架不能偏大或偏小，一定要挑选适宜的尺度。
电缆桥架的规格和型号大全
电缆桥是由支架、支架、手臂和配件组成，可安装在建筑物或管道上，是一种能够保护电缆免受外界因素影响，确保日常用电安全的建筑材料。
它们可以在地下停车场、购物中心、超市和其他地方看到。
电缆桥架型号：
1.托盘电缆桥架
托盘电缆桥架广泛应用于石油、化工、电力、轻工、电视、电讯、煤炭等面进行敷设电缆具造型美观、结构简单、安装便（散热、透气性）等特点。
2.梯级式电缆桥架
适用于力电缆要求适用于控制电缆敷设采用隔板进行同层电缆桥架敷设力电缆
控制电缆梯级、托盘电缆桥架其表面处理静电喷涂、镀锌、热浸锌及镀锌再喷涂四种别用于同环境重腐蚀环境应作特殊防腐处理。
3.槽式电缆桥架
槽型电缆桥架是全封闭电缆桥架，适用于敷设计算机电缆、通信电缆、热电偶电缆及其高灵敏度系统控制电缆等。
电缆保护在严重腐蚀环境下有效。
槽式电缆盘的表面处理为静电喷涂、镀锌、热浸镀锌和镀锌再喷涂，用于同一环境的重腐蚀环境，应进行特殊防腐处理。
电缆桥架规格选择
1.复合环氧树脂电缆桥的宽度和高度应按照下表选择，并应按照电缆真实充电率
的规定值，不得超过有关标准规格，电力电缆应为40%-50%，控制电缆应为50%-70%，另加10%-25%的发展余额。
2.各种弯曲通道及附件均须符合工程条件，并须与桥梁配套。
3.支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。
并应满足荷载的要求。
4.桥梁截面的选择如下表所示。
桥梁电缆网络中任何线路的最大自动过流保护额定电流或设定值(a)桥梁截面的最小值(mm2)。
用途：电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。
优点：桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等。
一、种类：1．按材料分1）钢质电缆桥架（不锈钢）2）铝合金电缆桥架3）玻璃钢电缆桥架（手糊和机压两种）4）防火阻燃桥架（阻燃板（无机）、阻燃板加钢质外壳、钢质加防火涂料）2．按形式分1）槽式2）托盘式3）梯级式4）组合式3．按表面处理分1）冷镀锌及锌镍合金2）喷塑3）喷漆4）热镀锌5）热喷锌二、执行标准：1．JB/T10216-2000《电控配电用电缆桥架》2．企业标准：Q/321182AEG001-19973．QB/T1453-92电缆桥架4．JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求5．DB32/144-1996电缆用防火槽合标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。
三、技术条件：1．正常使用条件1）安装地点的海拔高度不超过2000米。
2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。
2．特殊使用条件1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。
2）敷设在消防线路中。
3）敷设在海拔2000米以上。
3．电缆桥架的结构要求1）防护等级：无孔托盘（槽式）户内不低于IP30 户外不低于IP332）防护等级：耐火桥架户内不低于IP40 户外不低于IP44材料应符合自身的相关标准钢制宜采用冷轧钢板GB/T700-1988 GB/T11253铝制GB/T3880和GB/6892玻璃钢GB/T15568耐火桥架GB8624-1997中B级3）常用规格高40 50 60 80 100 150 200宽60 80 100 150 200 250 300 400 500 600 800 1000 12004）板材厚度钢制桥架允许最小板厚：宽B 允许最小板厚&B1＜00 1.0100≤B＜150 1.2150≤B＜400 1.5400≤B≤800 2.0800＜B＜1000 2.51000＜B＜1200 3.0连接片的厚度至少按桥架同等板厚选用也可选厚一个等级盖板的板厚可以按桥架的厚度选低一个等级5）直通的长度：L=2000 L=3000 L=4000 L=6000 L=8000四、桥架检验1．依据企业标准对桥架检验2．检验程序及检测方法1）外观：桥架镀、涂表面应符合表2规定、检测方法、目测法2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法3．表面处理桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合表3的规定。
1）厚度热镀锌桥架主体对1.5~3mm厚度,最小平均厚度≥55am，最小局部厚度45am ＞3mm 厚度70am 局部55am检测标准：GB/T13912-92检测方法：用磁性测厚仪检测。
2）电镀锌或锌镍合金桥架主体≥12 am 附注（93）3）喷涂或喷漆桥架主体≥50 am检测方法按GB1764 磁性测厚仪4）附着力——镀涂层对底材的粘合牢度热镀锌按附录B试验应不脱落5）电镀锌和锌合金按附录B试验应不脱落6）喷涂或喷漆不低于GB1720中的3级，检验用附着力测定仪。
4．光泽度防护处理的表面光泽应不低于60%。
检测方法：按GB1743，油膜光泽度测定法，用光泽度仪测量数字直接显示。
5．耐盐雾性表面防护层应具有表4中规定的3级耐盐雾性。
6．制造精度1）桥架的长度极限偏差当长度小于等于2米时，极限偏差为±2mm，当长度大于2mm时，极限偏差±4mm2）桥架的宽度极限偏差当宽度大于400mm时，极限偏差为±4mm，当宽度小于等于400mm时，极限偏差为±3mm 说明：盖板取正偏差，槽底宽取负偏差3）桥架表面平面度允差热镀锌防护处理平面度允差每米不大于8mm电镀锌和喷漆，防护处理平面度允差每米不大于4mm4）托臂自由状态时垂直高度允差为上翘1/1005）其它尺寸公差按GB1804-V （标准中最粗级）7．接地喷涂桥架应有良好的接地，桥架用连接板连接时，任一未喷涂点与接地端子间的连接电阻不大于0.1欧姆。
28、选择电缆桥架应注意的问题：1）电缆桥架按结构分：封闭线槽式、托盘式、梯级式、组合式。
2）按材质分：钢制普通电缆桥架、阻燃防火桥架、铝合金桥架、玻璃钢桥架。
在防火等级较高的建筑内优先选用阻燃桥架，在有腐蚀气体环境中优先选择玻璃钢桥架。
电缆桥架有直线桥架和各种角度的弯头、三通、四通等部件，在订货时需根据图纸走向实测实量，将直线槽及弯头、三通等部件品种规格、数量、吊支架规格水量列出明细表。
29、电缆桥架进场检查验收注意的问题：1）电缆桥架的品种、规格和数量必须与订货单一致，材质及其厚度应符合要求，一般桥架宽在300mm以上时，钢板厚度为1.5mm，桥架宽300mm及以上时钢板厚度大于或等于2mm，连接板厚度与桥架相同。
2）电缆桥架部件的品种、规格、数量是否与定货单一致，包括部位弯曲方向，桥架盖设置位置等是否正确。
3）电缆吊、支架品种、规格、数量是否与定货单一致，紧固附件是否正确。
4）电缆桥架连接板、紧固附件是否正确。
5）所有直线槽、部件、吊支架是否有机械损伤，金属材质的防腐是否均匀、完整、不流淌、不透底。
6）将进场直线槽、部件等现场式组装，检查连接缝是否均匀，且不大于1mm。
7）有防火要求的其消防备案回执应在有效期内，确保消防产品的质量合格可靠。
30、封闭母线的种类：1）按供电方式份：单相二线制，单相三线制，三相四线制，三相五线制。
2）按绝缘分：空气绝缘、缠涂高强绝缘材料绝缘3）按材质分：铜母线、铝母线31、封闭母线安装应注意的问题：1）封闭母线有直线（含开关），始端母线箱、变容接头等组成的，应按电力系统需要予以选用组合。
2）封闭母线宜安装在干燥、非腐蚀性主体的场所。
3）穿过楼板时应装设弹簧支架。
4）封闭母线安装应顺直，并且固定必须牢固。
5）封闭插接式母线每段母线对接前，绝缘电阻测试值不小于20MΩ ，合格后，才能安装组对。
32、电气竖井内布线应注意的问题：1）电气竖井一般适用多层和高层建筑内强电及弱电垂直干线的敷设，可采用金属管、金属线槽、电缆、电缆桥架及封闭式母线等布线方式。
2）竖井内应敷有接地干线和接地端子，其他无关的管道不应从竖井通过。
3）竖井内楼层间应做防火密封隔离，其竖井硬实耐火极限不低于1小时的非燃烧体，在每层均应设立维护检修门，并应开向公共走廊，竖井内留有不小于0.8m的操作维护距离。
4）防火密封隔离堵料、涂料应选用国家鉴定的定型产品，试验期限有效，宜由有资质的专业队伍施工。
5）电缆桥架楼板的预留洞，应考虑做防火封堵所必须的几何尺寸。
33、电气保护系统的保护范围有哪些要求：电气设备在正常情况下不带电的金属外壳，除另有规定者之外，均应该设有可靠的电气保护。
1）电动机、变压器及其他电气设备的底座金属外壳。
2）电气设备的传动装置。
3）室内、外变、配电装置的金属构架，操作手柄及靠近带电部分的金属围栏和金属门。
4）配电箱（盘）与控制操作台的金属外壳和框架以及装设有电器的门。
5）电缆的外皮及电力电缆接线盒、终端盒的外壳。
6）电力线路的金属保护管及其箱盒等。
34、常用的电气保护系统方式：1）TT系统：电气系统有一个直接接地点，设备的外露可导电部分通过保护线接至与电力系统接地点无直接关联的接地极。
2）IT系统：电气系统的带电部分与大地间无直接连接（或有一点经足够大的阻抗接地），设备的外露可导电部分通过保护线接至接地极。
3）TN系统：电气系统有一点直接接地，设备的外露可导电部分通过保护线与该点连接。
TN系统有三种形式：TN-S系统：整个系统的零线与保护线是分开的；TN-C系统：整个系统的零线与保护线是合一的；TN-C-S系统：该系统在入户前零线与保护线是合一的，入户后零线与保护线是分开的，在220/380V三相四线制供电电流的电气系统中广泛应用。
35、接地电阻的测试方法和注意事项：一、测试方法：1、将仪表放置水平位置，检查检流计的指针是否在中心线上，否则应用零位调整器将其调整于中心线上。
2、将“倍率标度”置于最大倍数，慢慢转动发电机的摇把，同时转动“测量标度盘”使检流计的指针指于中心线上。
3、当检流计的指针接近平衡时，加快发电机摇把的转速，使其达到每分钟120转以上，同时调整“测量标度盘”，使指针指于中心线上。
4、如“测量标度盘”的读数小于1时，应将倍率置于较小的倍数，在重新调整“测量标度盘”以得到正确的读数。
5、在填写此项记录时，应附以电阻测试点的平面图，并应对测试点进行顺序编号。
二、注意事项：1、接地线路要与被保护设备断开，以保证测量结果的准确性。
2、下鱼后和土壤吸收水分太多的时候，以及气候、温度、压力等急剧变化时不能测量。
3、被测地极附近不能有杂散电流和已极化的土壤。
4、探测针应远离地下水管、电缆、铁路等较大金属体，其中电流极应远离10m以上，电压极应远离50m以上，如上述金属体与接地网没有连接时，可缩短距离1/2~1/3。
5、注意电流极插入土壤的位置，应使接地棒处于零电位的状态。
6、连接线应使用绝缘良好的导线，以免有漏电现象。
7、测试现场不能有电解物质和腐烂尸体，以免造成错觉。
8、测试宜选择土壤电阻率大的时候进行，如初冬或夏季干燥季节时进行。
9、随时检查仪表的准确性，（每年送计量单位检测认定一次）10、当检流计灵敏度过高时，可将电位探针电压极插入土壤中浅一些，当检流计灵敏度不够时，可沿探针注水使其湿润。
36、带Π接箱的电气保护系统施工要求：带Π接箱的电气系统一般用于高层建筑或公用建筑，将接地装置的接地母线直接引至Π接箱处接到保护线的汇流排上，中性线的汇流排通过汇流排或导线接到保护线汇流排上做重复接地，Π接箱处所有保护线均接到保护线汇流排上，严禁接错或混接。
37、室内电气插座的安装要求：对室内插座安装有三个要求，1）安全，2）美观，3）使用方便。
1）托儿所、幼儿园、小学校插座距地面不宜低于1.8m，同一场所安装的插座高度应一致，低于1.8m的插座应采用安全型插座。
2）车间及实验室的插座高度距地面不宜小于0.3m，特殊场所暗装插座也不应低于0.15m，同一室内的同一高度插座的高度差不宜大于5mm，并列安装的相同型号的插座高度差不宜大于0.5mm。
3）落地插座应具有牢固可靠的保护盖板。
4）单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接。
5）单相三孔、三相四孔及三相五孔插座的保护线均应接在上孔，插座接地端子不应与零线端子直接相连，接地或接零线在插座间不串联连接。
