三相异步电动机点动控制和自锁控制及联锁正反转控制实验报告

实验一三相异步电动机点动和自锁控制线路一、实验目的1、通过对三相异步电动机点动控制和自锁控制线路的实际安装接线，掌握由电气原理图变换成安装接线图的知识。

2、通过实验进一步加深理解点动控制和自锁控制的特点以及在机床控制中的应用。

二、实验设备三、实验方法实验前要检查控制屏左侧端面上的调压器旋钮须在零位。

开启“电源总开关”，按下启动按钮，旋转调压器旋钮将三相交流电源输出端U、V、W的线电压调到220V。

再按下控制屏上的“关”按钮以切断三相交流电源。

以后在实验接线之前都应如此。

1、三相异步电动机点动控制线路：按图1-1接线。

图中SB1、KM1选用D61-2上元器件，Q1、FU1、FU2 、FU3 、FU4选用D62-2上元器件，电机选用WDJ24（△/220V）。

接线时，先接主电路，它是从220V 三相交流电源的输出端U、V、W开始，经三刀开关Q1、熔断器FU1、FU2、FU3、接触器KM1主触点到电动机M的三个线端A、B、C的电路，用导线按顺序串联起来，有三路。

主电路经检查无误后，再接控制电路，从熔断器FU4插孔V开始，经按钮SB1常开、接触器KM1线圈到插孔W。

线接好，图1-1 点动控制线路经指导老师检查无误后，按下列步骤进行实验：(1)按下控制屏上“开”按钮；(2)先合Q1，接通三相交流220V电源；(3)按下启动按钮SB1，对电动机M进行点动操作，比较按下SB1和松开SB1时电动机M的运转情况。

2、三相异步电动机自锁控制线路：按下控制屏上的“关”按钮以切断三相交流电源。

按图1-2接线，图中SB1、SB2、KM1、FR1选用D61-2挂件，Q1、FU1、FU2 、FU3 、FU4选用D62-2挂件，电机选用WDJ24（△/220V）。

检查无误后，启动电源进行实验：(1) 合上开关Q1，接通三相交流220V电源；(2) 按下启动按钮SB2，松手后观察电动机M运转情况；(3) 按下停止按钮SB1，松手后观察电动机M运转情况。

实验一三相异步电动机点动与连续运行控制一、实验目的1、熟悉常用低压电器元件（接触器、热继电器和按钮等）的功能及使用方法。

2、掌握自锁作用。

3、培养学生电气控制系统的识图能力和安装调试电气线路的动手能力。

4、培养学生分析实际问题和解决实际问题的能力。

二、实验仪器设备三相异步电动机、接触器、热继电器、一组按钮。

电源、导线若干、万用表等。

三、实验内容三相异步电动机点动与连续运行控制四、实验步骤1、点动控制图1 点动控制主电路和控制电路（1）按图1连接点动控制的主电路和控制电路。

先连接主电路，然后连接控制电路。

（2）运行、调试：合上电源开关QS；起动：按下按钮SB →接触器KM 线圈得电→KM 主触头闭合→电动机M 起动运行；停车：松开按钮SB →接触器KM 线圈失电→KM 主触头断开→电动机M 停转；停止使用时：断开电源开关QS 。

2 、连续运行控制线路图2 连续运行主电路和控制电路（1）按图2连接连续运行控制电路的主电路和控制电路。

先连接主电路，然后连接控制电路。

（2）运行、调试：合上电源开关QS；起动：按下按钮SB2 →接触器KM 线圈得电→KM 主触头闭合→电动机M 起动运行，接触器KM 的辅助常开触头闭合-自锁，使接触器KM线圈保持得电→电动机M 连续运行；停车：按下按钮SB1 →接触器KM 线圈失电→KM 主触头断开→电动机M 停转；保护环节：短路保护、过载保护、失压和欠压保护当电气控制系统中出现短路、过载或失压和欠压等故障现象，保护环节的电器动作，电动机M 停转。

停止使用时：断开电源开关QS 。

五、实验分析1．分析点动控制、连续运行控制电路的特点，比较二者区别。

2．分析电路中常见的故障现象，采取哪些保护措施？3．在实验过程中出现的异常现象，及解决措施。

实验二 三相异步电动机正反转控制一、实验目的1、熟悉常用低压电器元件（按钮、接触器及热继电器）的功能及使用方法。

2、掌握自锁、互锁的作用。

3、培养学生电气控制系统的识图能力和安装调试电气线路的动手能力。

正反转双重互锁实习报告一、实习目的1. 掌握三相异步电动机的点动控制和自锁控制特点以及在机床控制中的应用。

2. 掌握三相异步电动机正反转的原理和方法，加深对电气控制系统各种保护、自锁、互锁等环节的理解。

3. 掌握接触器联锁正反转、按钮联锁正反转控制线路的不同接法，并熟悉在操作过程中有哪些不同之处。

4. 通过对三相鼠笼式异步电动机延时正反转控制线路的安装接线，掌握由电气原理图接成实际操作电路的方法。

5. 学会分析、排除继电-接触控制线路故障的方法。

二、实习内容及原理1. 实验原理三相异步电动机的正反转控制主要是通过改变电动机定子绕组中电源相序来实现的。

在控制电路中，利用接触器、按钮等元件来实现电动机的启动、停止和正反转切换。

2. 实验内容本次实习主要进行了三相异步电动机的点动控制、自锁控制以及正反转互锁控制实验。

实验过程中，分别采用了接触器联锁和按钮联锁两种不同的控制方式。

3. 实验步骤及操作方法(1) 点动控制实验：通过控制电路中的接触器，实现电动机的点动控制。

操作方法为：按下点动按钮，接触器吸合，电动机启动；松开按钮，接触器释放，电动机停止。

(2) 自锁控制实验：利用自锁触点，实现电动机的自锁控制。

操作方法为：按下启动按钮，接触器吸合，电动机启动；松开按钮，自锁触点闭合，电动机保持运行状态。

(3) 正反转互锁控制实验：采用接触器联锁和按钮联锁相结合的方式，实现电动机的正反转互锁控制。

操作方法为：按下正转启动按钮，接触器KM1吸合，电动机正转；按下反转启动按钮，接触器KM2吸合，电动机反转；按下停止按钮，接触器释放，电动机停止。

4. 实验结果与分析(1) 点动控制实验结果：通过操作按钮，可以实现电动机的点动控制，满足机床等设备对电动机控制的需求。

(2) 自锁控制实验结果：实验过程中，电动机能够实现自锁运行，保证了电动机在启动后能保持运行状态，提高了控制系统的可靠性。

(3) 正反转互锁控制实验结果：采用双重互锁控制方式，有效防止了电动机在正反转过程中出现相间短路现象，保证了电动机的安全运行。

三相异步电动机实验
一、实验目的
1、掌握电机定子绕组的连结方法
2、掌握电机的启动方式及实现正反转的方法
二、实验器材
电动机、按钮、交流接触器、起子片
三、实验原理及实验电路
1、判断电机绕组的接线柱
用Ω表测量
2、电机直接启动
1）、正反转的方法
对调任意两相线
2）、点动控制电路
①、按钮 ST SB
②、交流接触器 KM KM
线圈常开触头 KM 常闭触头
③、按下ST >交流接
触器线圈KM 获电。

>交流接触器的常开触头闭合>电机主干线电路通电>电机转动
松下按钮ST>线圈KM
断电>常开触头在复位弹簧作用下断开>电机停转
3、长动自锁电路工作流程
按下SB 1>线圈KM 获
电>所有的常开KM 闭
合>电机运转 松下SB 1由于3-5的KM 闭合而实现自锁电机
一直运转（故而称长动
控制）
按下SB>线圈KM 断电>所有的KM 断电>电机停转
四、思考题
1、电机在启动时，如果缺一相电，电机能否启动，现象如何若电机在运转时，如果缺一相电，电机能否转动，现象如何
2、查铭牌数据，求出该电机的相电压及磁极对数如何。

课程名称：电器原理指导老师：_ 孙丹_______成绩：__________________ 实验名称：三相异步电机的点动、自锁与正反转控制实验类型：__同组学生姓名：一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求1．通过对三相异步电动机点动控制和自锁控制线路的实际安装接线，掌握由电气原理图变换成安装接线图的知识；2．通过实验进一步加深理解点动控制和自锁控制的特点以及在机床控制中的应用。

3．掌握三相异步电动机正反转的原理和方法，加深对电气控制系统各种保护、自锁、互锁等环节的理解；4．掌握接触器联锁正反转、按钮联锁正反转控制线路的不同接法，并熟悉在操作过程中有哪些不同之处；5．通过对三相鼠笼式异步电动机延时正反转控制线路的安装接线，掌握由电气原理图接成实际操作电路的方法。

6．学会分析、排除继电--接触控制线路故障的方法.二、实验内容和原理1．继电接触控制在各类生产机械中获得广泛的应用，交流电动机继电接触控制电路的主要设备是交流接触器，其主要构造为：(1) 电磁系统─铁心、吸引线圈和短路环；(2) 触头系统─主触头和辅助触头，还可按吸引线圈得电前后触头的动作状态，分动合（常开）、动断（常闭）两类；(3) 消弧系统─在切断大电流的触头上装有灭弧罩以迅速切断电弧；(4) 接线端子，反作用弹簧等。

2．在控制回路中常采用接触器的辅助触头来实现自锁和互锁控制。

要求接触器线圈得电后能自动保持动作后的状态，这就是自锁，通常用接触器自身的动合触头与起动按钮相并联来实现，以达到电动机的长期运行，这一动合触头称为“自锁触头”。

使两个电器不能同时得电动作的控制，称为互锁控制，如为了避免正、反转两个接触器同时得电而造成三相电源短路事故，必须增设互锁控制环节。

为操作的方便，也为防止因接触器主触头长期大电流的烧蚀而偶发触头粘连后造成的三相电源短路事故，通常在具有正、反转控制的线路中采用既有接触器的动断辅助触头的电气互锁，又有复合按钮机械互锁的双重互锁的控制环节。

三相异步电动机实训报告范文三相异步电机实验心得体会10篇为期30天的矿机班学生电动机实训结束了，作为从初中毕业升上来的中专的学生，理论知识水平不高，但是，对实践动手有一定的积极性，实验室学习效果很好。

对这段实践做个总结，为以后的实验教学和培训学生参加比赛积累经验。

关键词：电动机实训；实验教学；经验这学期我所教的班级是11矿机的两个班，学生课堂学习积极性不高，但是对上实验课动手操作还是挺有兴趣的。

在实验前我反复讲解学生在实验室需遵守的安全管理规定，第一天上实训又根据实验室设备讲解了一次，根据学生的基础，安排实验内容，从容易到难。

第一个实验是电动机的点动实验，首先讲解了实验报告的写法并在黑板上画出电路图。

刚开始做实验需要仔细讲解电路，左边是主电路，右边是控制电路。

主电路最上面是u，v和w三相交流电，接着是开关、熔断器和接触器的三个主触头，热继电器及三相异步电动机。

控制电路中需讲到fr是继电器的热保护，sb1是控制按钮和km是接触器的线圈。

我们使用的是插线式电动机试验台，所以，学生只需要看清楚电路图后就可以接线了。

一、点动控制的工作过程按下按钮sb1接触器km线圈得电，接触器的主触头闭合，电动机转动。

接线要求学生从主电路开始接起，从上到下一个个元器件接下来，接好主电路后接控制电路，接线思路也是从上到下一个个元器件接下来的。

实验过程需要两个同学一组，在一个同学连接好电路后，另一个仔细检查一下确定正确后方可通电，这样提高了实验的正确性。

在学生实验做成功后开始写实验报告，尤其注意让学生对实验做总结。

在学生理解掌握点动实验后开始做电动机单向自锁运行控制实验。

首先，介绍自锁。

自锁又叫自保，就是通过启动按钮启动后让接触器线圈持续有电，保持接点通路状态。

在这近两个月的电工实习中，我学到了很多东西，也更深刻地认识到实践的重要性。

掌握扎实的理论知识，并能在实践中学以致用是非常重要的。

通过这近两个月的学习，我觉得自己在以下几个方面有收获：一、通过这次实习，我熟悉掌握了几种基本的电工工具的使用。

相异步电动机点动控制和自锁控制及联锁正反转控制实验报告实验报告：相异步电动机点动控制、自锁控制及联锁正反转控制一、引言二、实验目的1.了解相异步电动机的基本结构和工作原理；2.掌握相异步电动机点动控制、自锁控制及联锁正反转控制的方法；3.分析控制方法的实施步骤和原理；4.通过实验验证控制方法的有效性。

三、实验材料1.相异步电动机；2.控制电路板；3.电源；4.开关、按钮等控制元件。

四、实验方法及步骤1.点动控制实验：（1）将电动机接入电源，并接入控制电路板。

（2）将控制电路板中的相异步电动机点动控制电路连接好。

（3）按下点动按钮，观察电动机的运动情况，并记录实验结果。

2.自锁控制实验：（1）将电动机接入电源，并接入控制电路板。

（2）将控制电路板中的相异步电动机自锁控制电路连接好。

（3）按下自锁按钮，观察电动机的运动情况，并记录实验结果。

3.联锁正反转控制实验：（1）将电动机接入电源，并接入控制电路板。

（2）将控制电路板中的相异步电动机联锁正反转控制电路连接好。

（3）按下正转按钮，观察电动机的运动情况，并记录实验结果。

（4）按下反转按钮，观察电动机的运动情况，并记录实验结果。

五、实验结果与分析1.点动控制实验结果：实验结果表明，当按下点动按钮时，电动机会运动一小段时间后停止。

这是因为控制电路通过控制信号，使电动机转动一个固定的角度，然后停止。

2.自锁控制实验结果：实验结果表明，当按下自锁按钮时，电动机会一直运动直到再次按下自锁按钮，电动机才会停止。

这是因为通过自锁控制电路，电动机会一直保持运行状态。

3.联锁正反转控制实验结果：实验结果表明，当按下正转按钮时，电动机会顺时针旋转。

而当按下反转按钮时，电动机会逆时针旋转。

这是因为通过联锁正反转控制电路，可以控制电动机的旋转方向。

六、实验心得通过本次实验，我们深入了解了相异步电动机的基本结构和工作原理，以及常见的控制方法。

实验结果也验证了这些控制方法的有效性。

实验一三相鼠笼式异步电动机点动、自锁控制和正反转控制一、实验目的1. 通过对三相鼠笼式异步电动机点动控制和自锁控制线路的实际安装接线，掌握由电气原理图变换成安装接线图的知识。

2. 通过对三相鼠笼式异步电动机正反转控制线路的安装接线，掌握由电气原理图接成实际操作电路的方法。

3. 加深对电气控制系统各种保护、点动控制、自锁、互锁等环节的理解。

4. 学会分析、排除继电--接触控制线路故障的方法。

二、原理说明1. 继电─接触控制在各类生产机械中获得广泛地应用，凡是需要进行前后、上下、左右、进退等运动的生产机械，均采用传统的典型的正、反转继电─接触控制。

交流电动机继电─接触控制电路的主要设备是交流接触器，其主要构造为：(1) 电磁系统─铁心、吸引线圈和短路环。

(2) 触头系统─主触头和辅助触头，还可按吸引线圈得电前后触头的动作状态，分动合（常开）、动断（常闭）两类。

(3) 消弧系统─在切断大电流的触头上装有灭弧罩，以迅速切断电弧。

(4) 接线端子，反作用弹簧等。

2. 在控制回路中常采用接触器的辅助触头来实现自锁和互锁控制。

（1）自锁。

要求接触器线圈得电后能自动保持动作后的状态，这就是自锁，通常用接触器自身的动合触头与起动按钮相并联来实现，以达到电动机的长期运行，这一动合触头称为“自锁触头”。

（2）互锁。

使两个电器不能同时得电动作的控制，称为互锁控制，如为了避免正、反转两个接触器同时得电而造成三相电源短路事故，必须增设互锁控制环节。

为操作的方便，也为防止因接触器主触头长期大电流的烧蚀而偶发触头粘连后造成的三相电源短路事故，通常在具有正、反转控制的线路中采用既有接触器的动断辅助触头的电气互锁，又有复合按钮机械互锁的双重互锁的控制环节。

○1电气互锁为了避免接触器KM1（正转）、KM2（反转）同时得电吸合造成三相电源短路，在KM1（KM2）线圈支路中串接有KM1（KM2）动断触头，它们保证了线路工作时KM1、KM2不会同时得电（如图30-1），以达到电气互锁目的。

三相异步电动机的点动和自锁控制一、实验目的1．进一步熟悉三相异步电动机、交流接触器、热继电器、按钮的结构、作用和接线。

2．培养电气线路安装接线并进行操作的能力。

3．加深理解点动和自锁控制的原理。

二、实验原理 1．点动控制点动控制是用按钮和接触器控制三相异步电动机的最简单的控制线路，其原理如图1所示。

线路的动作原理如下： 合上电源开关QS起动：按住按钮SB （不松手） 接触器KM 线圈得电KM 主触点闭合 电动机M 接通三相交流电源，起动运转。

停止：松开按钮SB 接触器KM 线圈失电 KM 主触点断开 电动机M 脱离三相交流电源，自然停转。

2．具有过载保护的自锁控制电动机经过按钮起动后，要想在松开按钮后仍能连续运转，则必须在电路中加入“自锁”功能。

电动机在运转过程中，如果长期负载过大、频繁操作、或断相运行等都会引起电动机绕组过热，影响电动机的使用寿命，甚至会烧坏电动机。

因此，对电动机要采用过载保护，一般采用热继电器作为过载保护元件。

具有过载保护的自锁控制线路原理图如图2所示。

（1）自锁控制 线路的动作原理如下： 合上电源开关QS图1 点动控制线路 图2 具有过载保护的自锁控制线路辅助常开触点闭合自锁起动：按下SB2 KM线圈得电主触点闭合电动机M运转松开起动按钮SB2，由于并在SB2两端的KM辅助常开触点闭合自锁，控制回路仍保持接通，KM线圈依然通电，电动机M不会停转。

辅助常开触点断开，解除自锁停止：按下SB1 KM主触点断开电动机M停转（2）过载保护线路动作原理如下：电动机在运行过程中由于过载或其它原因使负载电流超过额定值时，经过一定时间，串接在主回路中的热继电器的热元件因受热弯曲，使串在控制回路中的常闭触点断开，切断控制回路，接触器KM的线圈断电，其主触点断开，电动机M脱离电源停止转动，达到了过载保护的目的。

三、实验设备四、实验内容与步骤1．点动控制实验(1) 开起控制屏上的“电源总开关”，按下“开”按钮，向顺时针方向旋转控制屏左侧端面上的调压器旋钮，将三相调压器电源输出的线电压调到220V，以后保持不变。

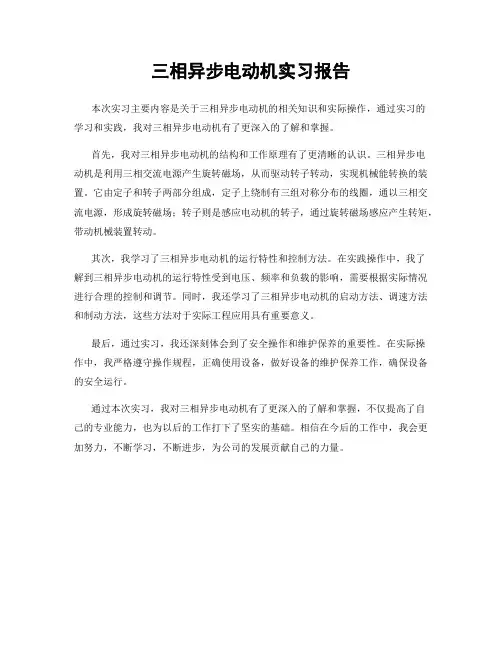

三相异步电动机实习报告
本次实习主要内容是关于三相异步电动机的相关知识和实际操作，通过实习的
学习和实践，我对三相异步电动机有了更深入的了解和掌握。

首先，我对三相异步电动机的结构和工作原理有了更清晰的认识。

三相异步电
动机是利用三相交流电源产生旋转磁场，从而驱动转子转动，实现机械能转换的装置。

它由定子和转子两部分组成，定子上绕制有三组对称分布的线圈，通以三相交流电源，形成旋转磁场；转子则是感应电动机的转子，通过旋转磁场感应产生转矩，带动机械装置转动。

其次，我学习了三相异步电动机的运行特性和控制方法。

在实践操作中，我了
解到三相异步电动机的运行特性受到电压、频率和负载的影响，需要根据实际情况进行合理的控制和调节。

同时，我还学习了三相异步电动机的启动方法、调速方法和制动方法，这些方法对于实际工程应用具有重要意义。

最后，通过实习，我还深刻体会到了安全操作和维护保养的重要性。

在实际操
作中，我严格遵守操作规程，正确使用设备，做好设备的维护保养工作，确保设备的安全运行。

通过本次实习，我对三相异步电动机有了更深入的了解和掌握，不仅提高了自
己的专业能力，也为以后的工作打下了坚实的基础。

相信在今后的工作中，我会更加努力，不断学习，不断进步，为公司的发展贡献自己的力量。

竭诚为您提供优质文档/双击可除异步电动机的正反转控制实验报告篇一：电机正反转实训报告文档电气设备与拆装实训报告实训课题：1.三相异步电动机行程开关控制的正反转电路2.三相异步电动机星形/三角形换接减压起动控制专业：电气工程与自动化班级：101班学号：20XX00307029指导教师：李忠富20XX年7月4日实训一、三相异步电动机行程开关控制的正反转电路一、实训目的1.熟悉和了解交流接触器、热继电器、行程开关等常用低压电器设备的结构，工作原理及使用方法，接线方法及线号标记。

2.掌握三相异步电动机行程开关控制的正反转电路工作原理，电气原理图、元件布置图和接线图的绘制，接线方法及接线工艺。

3.了解失压、过载、零位保护的控制作用。

4.熟悉上述电路的故障分析及排除方法。

二、实训线路三、实训设备及电气元件1、三相异步电动机A02-6432一台2、交流接触器cJ10-10两只3、按钮LA18-22一只4、热继电器JR16b-20/32.4A一台5、熔断器RL1-15/5A三只6、行程开关Lx111两只7、三相刀开关hK2—315A一只8、电工工具及导线四、实训步骤1、检查各电器元件的质量情况，了解其使用方法。

2、根据电器原理图绘制元件布置图和接线图。

3、正确连接线路，先接主电路，再接控制电路。

4、同组同学检查接线无误，并经指导老师坚持认可后合闸通电试验。

5、操作启动和停止按钮，并观察电动机单方向起停情况。

6、操作启动按钮‘带点击正常运转后直接按下反方向启动按钮，并使电动机反方向运转。

7、电动机正常运转后，模拟机床运行用行程开关控制电机的正反转。

8、实验中出现不正常现象时，应断开电源，分析故障。

五、实验报告①实验原理图②故障分析1、接完线检查的时候，发现行程开关的一个接口本应该有进线有出线的，但检查的时候只发现了进线，所以只能重新按步骤的检查线路，着重检查与行程开关有联系的器件，最终发现原来是和接触器的常闭触电接线漏了。

实验一三相异步电动机点动和自锁控制实验一：三相异步电动机点动和自锁控制一、实验目的1.掌握三相异步电动机点动控制原理和实现方法。

2.掌握三相异步电动机自锁控制原理和实现方法。

3.理解点动与自锁控制在实际应用中的差异及其适用场合。

二、实验原理1.点动控制：通过手动开关或按钮控制电动机的启动和停止，适用于短时间、临时性的控制。

其特点是操作简单，但容易误操作，不安全。

2.自锁控制：利用接触器的辅助触点与启动按钮串联，实现电动机的连续运转。

当按下启动按钮时，接触器吸合，电动机开始运转；当松开启动按钮时，接触器仍然保持吸合状态，电动机继续运转。

自锁控制在长时间连续运转的场合应用广泛，具有安全可靠的特点。

三、实验步骤1.准备实验器材：三相异步电动机、交流接触器、热继电器、按钮开关、导线等。

2.搭建实验电路：根据点动和自锁控制的原理，设计并搭建实验电路。

电路应包括电源部分、控制部分和负载部分。

3.通电前检查：在通电前，检查电路连接是否正确，是否符合电气安全规范。

特别注意电源与负载的连接是否正确，以及导线是否接触良好。

4.点动控制实验：（1）按照电路图连接好电源、控制和负载部分。

（2）按下按钮开关，观察电动机是否启动。

（3）松开按钮开关，观察电动机是否停止。

5.自锁控制实验：（1）在点动控制电路的基础上，添加接触器的辅助触点与启动按钮串联。

（2）按照电路图连接好电源、控制和负载部分。

（3）按下按钮开关，观察电动机是否启动并持续运转。

（4）松开按钮开关，观察电动机是否继续运转。

6.观察与记录：在实验过程中，观察并记录各种操作下的电动机状态，以及接触器的吸合与释放情况。

7.整理实验数据：根据实验观察和记录的数据，分析点动控制和自锁控制在不同场合的适用性。

8.清理实验现场：在实验结束后，断开电源，拆除电路连接，并整理好实验器材。

四、实验结果与分析1.点动控制实验结果表明，当按下按钮时，电动机启动；松开按钮时，电动机停止。

三相异步电动机点动控制和自锁控制及联锁正反转控制某实验报告材料实验报告：三相异步电动机点动控制与自锁控制及联锁正反转控制摘要：本实验主要研究了三相异步电动机的点动控制、自锁控制和联锁正反转控制。

通过控制三相电压的变化来实现电动机的不同运行状态。

实验结果表明，点动控制可以实现电动机的短时间运行，并可以通过按钮控制停止。

自锁控制可以实现电动机的连续运行，并且只能通过开关来停止。

联锁正反转控制可以实现电动机在正反两个方向之间切换。

本实验对于三相异步电动机的控制方法具有指导意义。

关键词：三相异步电动机，点动控制，自锁控制，联锁正反转控制1.引言2.实验原理2.1点动控制点动控制是指电动机在短时间内顺时针或逆时针旋转。

通过控制三相电压的变化，可以实现电动机的点动运行。

在本实验中，我们使用按钮来控制电动机的启动和停止。

2.2自锁控制自锁控制是指电动机的连续运行。

在启动电动机后，通过开关控制电动机的运行和停止。

电动机只能通过开关来停止，而不能通过按钮来停止。

2.3联锁正反转控制联锁正反转控制是指电动机在正反两个方向之间切换。

通过控制电动机的转向器，可以实现电动机在顺时针和逆时针之间切换。

在本实验中，我们使用按钮来控制电动机的方向。

3.实验仪器和材料3.1实验仪器：-三相异步电动机-电动机启动按钮-电动机停止按钮-电动机转向按钮-电动机转向器3.2实验材料：-电源线-电压表-电流表4.实验步骤4.1点动控制实验(1)连接三相异步电动机和电源线。

(2)将电动机的启动按钮连接到电源线。

(3)按下启动按钮，电动机开始运行。

(4)按下停止按钮，电动机停止运行。

4.2自锁控制实验(1)连接三相异步电动机和电源线。

(2)将电动机的启动按钮和停止按钮连接到电源线。

(3)按下启动按钮，电动机开始运行。

(4)按下停止按钮，电动机停止运行。

4.3联锁正反转控制实验(1)连接三相异步电动机、电动机转向器和电源线。

(2)将电动机的启动按钮和转向按钮连接到电源线。

课程名称：电气原理与应用指导老师：成绩：__________________实验名称：三相异步电动机点动控制和自锁及正反转互锁控制实验类型：____同组学生姓名：______ 一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的1．通过对三相异步电动机点动控制和自锁控制线路的实际安装接线，掌握由电气原理图变换成安装接线图的知识；2．通过实验进一步加深理解点动控制和自锁控制的特点以及在机床控制中的应用。

3．掌握三相异步电动机正反转的原理和方法，加深对电气控制系统各种保护、自锁、互锁等环节的理解；4．掌握接触器联锁正反转、按钮联锁正反转控制线路的不同接法，并熟悉在操作过程中有哪些不同之处；5．通过对三相鼠笼式异步电动机延时正反转控制线路的安装接线，掌握由电气原理图接成实际操作电路的方法。

6. 学会分析、排除继电--接触控制线路故障的方法。

二、实验原理1．继电接触控制在各类生产机械中获得广泛的应用，交流电动机继电接触控制电路的主要设备是交流接触器，其主要构造为：(1) 电磁系统─铁心、吸引线圈和短路环；(2) 触头系统─主触头和辅助触头，还可按吸引线圈得电前后触头的动作状态，分动合（常开）、动断（常闭）两类；(3) 消弧系统─在切断大电流的触头上装有灭弧罩以迅速切断电弧；(4) 接线端子，反作用弹簧等。

2．在控制回路中常采用接触器的辅助触头来实现自锁和互锁控制。

要求接触器线圈得电后能自动保持动作后的状态，这就是自锁，通常用接触器自身的动合触头与起动按钮相并联来实现，以达到电动机的长期运行，这一动合触头称为“自锁触头”。

使两个电器不能同时得电动作的控制，称为互锁控制，如为了避免正、反转两个接触器同时得电而造成三相电源短路事故，必须增设互锁控制环节。

为操作的方便，也为防止因接触器主触头长期大电流的烧蚀而偶发触头粘连后造成的三相电源短路事故，通常在具有正、反转控制的线路中采用既有接触器的动断辅助触头的电气互锁，又有复合按钮机械互锁的双重互锁的控制环节。

杭州职业技术学院《电器控制与PLC》实验报告机电工程系电气教研室2005年4月实验一三相鼠笼式异步电动机的点动和自锁控制线路一、实验内容继电接触控制系统对中小功率笼式异步机进行直接起动，其控制线路由继电器、接触器、按钮等有触头电器组成。

某些生产机械在安装或维修后常常需要所谓“点动”控制。

除点动外，电机更多地工作于连续工作状态。

1、本次实验的内容：１）、三相鼠笼式异步电机点动控制线路２）、三相鼠笼式异步电机单方向连续旋转控制线路３）、三相鼠笼式异步电机点动及单方向连续旋转复合控制线路2、实验原理图1）三相鼠笼式异步电机点动控制线路的原理图2）三相鼠笼式异步电机单方向连续工作控制线路的原理图3）三相鼠笼式异步电机点动及单方向连续工作复合控制线路的原理图二、实验目的１、熟悉三相鼠笼式异步电机单方向起动停止和点动控制线路中各电器元件的使用方法及其在线路中所起的作用。

２、掌握三相鼠笼式异步电机单方向起动停止和点动控制线路的工作原理、接线方法、调试及故障排除技能。

三、实验步骤１）、三相鼠笼式异步电机点动控制２）、三相鼠笼式异步电机单方向连续旋转控制３）、三相鼠笼式异步电机点动及单方向连续旋转复合控制四、思考题1、在单向连续工作控制线路中，若自锁常开触头错接成常闭触头，会发生什么现象？２、在点动及单向连续工作复合控制线路中，说明按下按钮SB3时电机为何是点动工作？３、实验线路中是如何实现短路保护、过载保护、欠压保护与失压保护的？实验二三相鼠笼式异步电动机可逆旋转控制线路一、实验内容在生产实践中，常常需要生产机械的运动部件能在一定范围内自动往复运动，此时往往要求电动机能正转、反转可逆运行。

1、本次实验的内容：三相鼠笼式异步机“正←→反”可逆控制线路2、实验原理图三相鼠笼式异步电机“正←→反”可逆控制线路的原理图二、实验目的１、掌握三相笼式异步机可逆运行控制线路的工作原理、接线方式及操作方法。

２、掌握机械及电气互锁的连接方法及其在控制线路中所起的作用。

《三相异步电动机点动控制和自锁控制及联锁正反转控制实验报告》实验目的:1. 掌握三相异步电动机的基本特性。

2. 掌握三相异步电动机的点动控制和自锁控制。

3. 掌握联锁正反转控制的原理和方法。

实验设备：1. 三相异步电动机。

2. 电动机控制器。

3. 转动表。

4. 交流电源。

5. 电阻箱。

6. 电流表、电压表。

7. 开关。

实验原理：1. 三相异步电动机的基本特性三相异步电动机是一种常用的电动机，它通过三相交流电源供电，产生旋转磁场，驱动转子旋转。

三相异步电动机的基本特性是:(1) 启动电流大。

(2) 转速变化范围小。

(3) 转矩较小。

(4) 负载能力强。

2. 三相异步电动机的点动控制和自锁控制(1) 点动控制点动控制是一种控制方法，通过按下控制按钮使电动机运行一定时间后自动停止，可用于定位、检测、调整等工作。

点动控制可用电路实现。

(2) 自锁控制自锁控制也是一种控制方法，通过按下控制按钮使电动机运行一次后停止，并锁定在停止状态。

自锁控制可用电路实现。

3. 联锁正反转控制联锁正反转控制是指，在电动机正转和反转时，按下另一个按钮将被联锁，使电动机停止后再按下原来的按钮才能启动电动机反向运转。

联锁控制可用电路实现。

实验步骤：1. 连接电动机和控制器(1) 将电动机的三条电缆分别连接至控制器的三条电缆；(2) 按照指示将控制器连接至电源上。

2. 点动控制(1) 打开交流电源，并启动控制器。

(2) 按下点动按钮，控制器工作，电动机转动；(3) 松开按钮，电动机停止。

3. 自锁控制(1) 按下自锁按钮，控制器工作，电动机转动；(2) 松开按钮，电动机停止，并锁定在停止状态。

4. 联锁正反转控制(1) 按下正转按钮，电动机正向旋转；(2) 按下关锁按钮，电动机停止；(3) 按下反转按钮，电动机反向旋转。

实验结果：通过实验，我们成功掌握了三相异步电动机的基本特性和点动控制、自锁控制、联锁正反转控制的原理和方法，并且通过实验获得了相关数据和图表，验证了实验结果的正确性。

三相异步电动机点动和自锁控制实验三
实验目的：通过点动和自锁控制实验，了解三相异步电动机的工作原理和控制方法。

实验器材：
1. 三相异步电动机
2. 交流电源（三相）
3. 开关按钮
4. 控制开关装置
实验步骤：
1. 将三相异步电动机连接到交流电源上，确保电源接线正确。

同时将控制开关装置连接到电动机控制回路上。

2. 打开交流电源，调节其输出电压和频率，使其与电动机额定值相符。

3. 在控制开关装置上操作点动按钮，电动机应该只运行一段时间，然后自动停止。

4. 断开点动按钮，再次操作点动按钮，电动机应继续运行，直到按下停止按钮为止。

5. 切换到自锁按钮，按下该按钮后，电动机应该持续运行，直到按下停止按钮为止。

实验原理：
1. 点动控制：点动按钮起到一个开关的作用，按下按钮会让电动机运行一段时间，然后自动停止。

这是因为控制开关装置在启动时会提供一个持续的启动信号，然后在一段时间后停止该信号。

2. 自锁控制：自锁按钮起到一个锁定开关的作用，按下按钮后，电动机会持续运行，直到按下停止按钮为止。

这是因为控制开关装置会保持一个持续的运行信号，直到按下停止按钮才停止。

实验注意事项：
1. 在操作时，确保电动机和电源的额定电压和频率相符，以免对设备产生损坏。

2. 确保实验操作正确，不要随意操作，以免造成安全隐患。

3. 实验结束后，及时关闭电源，以免长时间运行产生不必要的能耗或损害设备。

4. 在进行实验时，应注意安全防护，避免触电或其他事故。

三相异步电动机点动控制和自锁控制及联锁正反转控制实验报告一、实验目的1.熟悉三相异步电动机的点动控制原理和实现方法；2.掌握三相异步电动机的自锁控制方法；3.理解三相异步电动机的联锁正反转控制的原理和实现方法。

二、实验器材1.三相异步电动机；2.开关、按钮、断路器等电气元件；3.电源和电动机控制板。

三、实验原理1.三相异步电动机的点动控制原理：2.三相异步电动机的自锁控制原理：3.三相异步电动机的联锁正反转控制原理：四、实验步骤1.点动控制实验：(1)将电动机接入电源，并连接好控制电路；(2)按下正转按钮，电动机开始正转；(3)按下停止按钮，电动机停止；(4)按下反转按钮，电动机开始反转；(5)按下停止按钮，电动机停止。

2.自锁控制实验：(1)将电动机接入电源，并连接好控制电路；(2)按下启动按钮，电动机开始启动；(3)等待一段时间，热继电器加热后断开起动电路；(4)启动线圈断开后，接触器的锁闭线圈闭合，实现电动机的自锁控制。

3.联锁正反转控制实验：(1)将电动机接入电源，并连接好控制电路；(2)按下正转按钮，电动机开始正转；(3)正转线圈闭合后，中间继电器锁闭，反转按钮无效；(4)按下停止按钮，电动机停止；(5)按下反转按钮，电动机开始反转；(6)反转线圈闭合后，中间继电器锁闭，正转按钮无效；(7)按下停止按钮，电动机停止。

五、实验结果与分析在实验中，我们成功实现了三相异步电动机的点动控制、自锁控制和联锁正反转控制。

点动控制通过控制电动机的启动电路，实现了电动机的正转、反转和停止操作。

自锁控制通过接触器和热继电器的控制，实现了电动机的自锁功能。

联锁正反转控制通过中间继电器的互斥关系，实现了正转和反转按钮的互斥控制。

六、实验总结本次实验通过对三相异步电动机的点动控制、自锁控制和联锁正反转控制进行了实验，加深了我们对三相异步电动机控制原理和方法的理解。

通过实验，我们掌握了电动机控制电路的接线方法和控制逻辑，提高了电动机控制的实践能力。
