第三章 焊接接头组织与力学性能分析

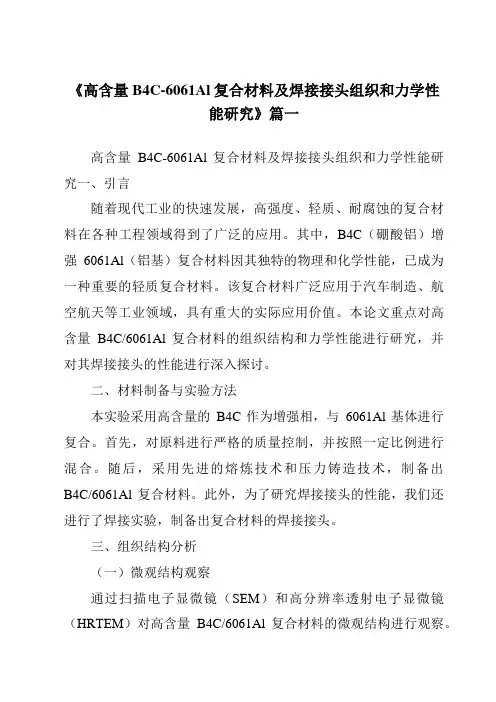

《高含量B4C-6061Al复合材料及焊接接头组织和力学性能研究》篇一高含量B4C-6061Al复合材料及焊接接头组织和力学性能研究一、引言随着现代工业的快速发展，高强度、轻质、耐腐蚀的复合材料在各种工程领域得到了广泛的应用。

其中，B4C（硼酸铝）增强6061Al（铝基）复合材料因其独特的物理和化学性能，已成为一种重要的轻质复合材料。

该复合材料广泛应用于汽车制造、航空航天等工业领域，具有重大的实际应用价值。

本论文重点对高含量B4C/6061Al复合材料的组织结构和力学性能进行研究，并对其焊接接头的性能进行深入探讨。

二、材料制备与实验方法本实验采用高含量的B4C作为增强相，与6061Al基体进行复合。

首先，对原料进行严格的质量控制，并按照一定比例进行混合。

随后，采用先进的熔炼技术和压力铸造技术，制备出B4C/6061Al复合材料。

此外，为了研究焊接接头的性能，我们还进行了焊接实验，制备出复合材料的焊接接头。

三、组织结构分析（一）微观结构观察通过扫描电子显微镜（SEM）和高分辨率透射电子显微镜（HRTEM）对高含量B4C/6061Al复合材料的微观结构进行观察。

结果表明，B4C颗粒均匀地分布在6061Al基体中，形成了一种良好的分散状态。

同时，未发现明显的界面反应和微裂纹。

（二）物相分析利用X射线衍射（XRD）技术对复合材料的物相进行分析。

结果表明，复合材料主要由B4C和6061Al的物相组成，且各物相之间没有明显的化学反应发生。

四、力学性能研究（一）硬度测试通过硬度测试发现，高含量B4C/6061Al复合材料的硬度明显高于纯6061Al基体。

B4C颗粒的加入显著提高了复合材料的硬度。

（二）拉伸性能测试对复合材料进行拉伸性能测试发现，该复合材料具有较高的屈服强度和抗拉强度。

此外，其断裂延伸率也得到了明显的提升。

（三）疲劳性能测试通过疲劳性能测试发现，高含量B4C/6061Al复合材料具有优异的抗疲劳性能。

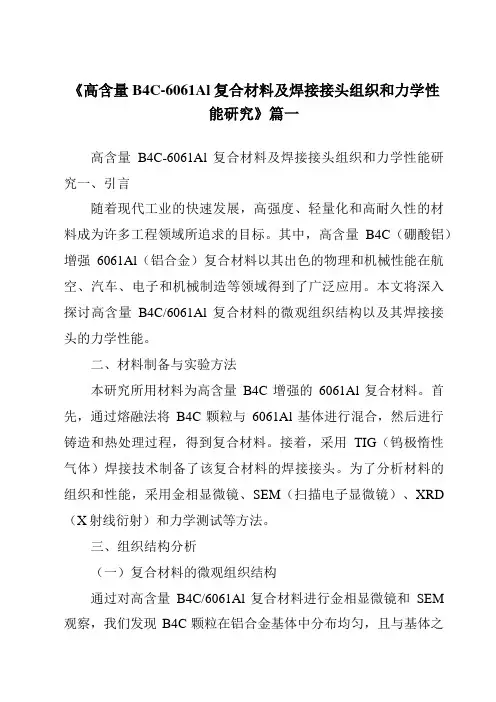

《高含量B4C-6061Al复合材料及焊接接头组织和力学性能研究》篇一高含量B4C-6061Al复合材料及焊接接头组织和力学性能研究一、引言随着现代工业的快速发展，高强度、轻量化和高耐久性的材料成为许多工程领域所追求的目标。

其中，高含量B4C（硼酸铝）增强6061Al（铝合金）复合材料以其出色的物理和机械性能在航空、汽车、电子和机械制造等领域得到了广泛应用。

本文将深入探讨高含量B4C/6061Al复合材料的微观组织结构以及其焊接接头的力学性能。

二、材料制备与实验方法本研究所用材料为高含量B4C增强的6061Al复合材料。

首先，通过熔融法将B4C颗粒与6061Al基体进行混合，然后进行铸造和热处理过程，得到复合材料。

接着，采用TIG（钨极惰性气体）焊接技术制备了该复合材料的焊接接头。

为了分析材料的组织和性能，采用金相显微镜、SEM（扫描电子显微镜）、XRD （X射线衍射）和力学测试等方法。

三、组织结构分析（一）复合材料的微观组织结构通过对高含量B4C/6061Al复合材料进行金相显微镜和SEM 观察，我们发现B4C颗粒在铝合金基体中分布均匀，且与基体之间具有良好的界面结合。

此外，XRD分析表明，复合材料中未出现明显的相分离或化学反应，说明B4C颗粒与6061Al基体之间具有良好的相容性。

（二）焊接接头的微观组织结构TIG焊接后，焊接接头的微观组织结构主要由焊缝区和热影响区组成。

焊缝区呈现为均匀的熔合状态，B4C颗粒在焊缝中依然保持了良好的分布。

热影响区则由于受热影响而出现了一定程度的晶粒长大现象。

四、力学性能研究（一）复合材料的力学性能高含量B4C/6061Al复合材料具有较高的硬度和抗拉强度。

与纯6061Al相比，复合材料的硬度提高了约XX%，抗拉强度提高了约XX%。

这主要归因于B4C颗粒的增强作用以及其与基体之间的良好界面结合。

（二）焊接接头的力学性能TIG焊接后，焊接接头的力学性能得到了较好的保持。

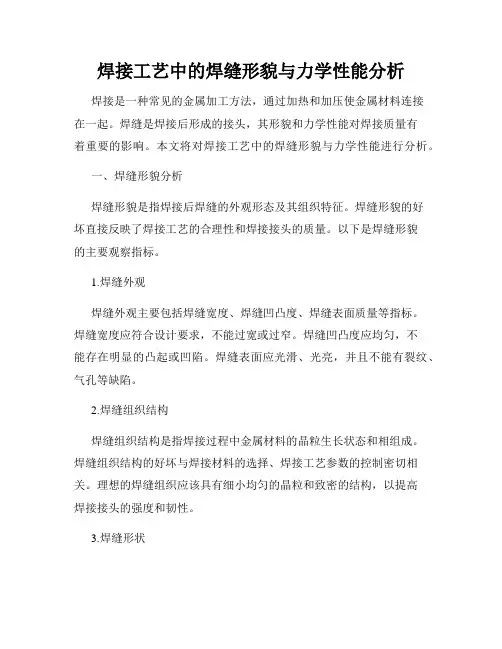

焊接工艺中的焊缝形貌与力学性能分析焊接是一种常见的金属加工方法，通过加热和加压使金属材料连接在一起。

焊缝是焊接后形成的接头，其形貌和力学性能对焊接质量有着重要的影响。

本文将对焊接工艺中的焊缝形貌与力学性能进行分析。

一、焊缝形貌分析焊缝形貌是指焊接后焊缝的外观形态及其组织特征。

焊缝形貌的好坏直接反映了焊接工艺的合理性和焊接接头的质量。

以下是焊缝形貌的主要观察指标。

1.焊缝外观焊缝外观主要包括焊缝宽度、焊缝凹凸度、焊缝表面质量等指标。

焊缝宽度应符合设计要求，不能过宽或过窄。

焊缝凹凸度应均匀，不能存在明显的凸起或凹陷。

焊缝表面应光滑、光亮，并且不能有裂纹、气孔等缺陷。

2.焊缝组织结构焊缝组织结构是指焊接过程中金属材料的晶粒生长状态和相组成。

焊缝组织结构的好坏与焊接材料的选择、焊接工艺参数的控制密切相关。

理想的焊缝组织应该具有细小均匀的晶粒和致密的结构，以提高焊接接头的强度和韧性。

3.焊缝形状焊缝形状是指焊缝截面的形状和形貌。

常见的焊缝形状有直角焊缝、V型焊缝、X型焊缝等。

选择合适的焊缝形状可以提高焊缝的强度和疲劳寿命。

二、力学性能分析焊缝的力学性能是指焊接接头在受力情况下的承载能力和变形能力。

焊缝的力学性能直接影响焊接件的使用寿命和安全性能。

以下是焊缝力学性能的主要评估指标。

1.拉伸强度焊缝的拉伸强度是指焊接接头在拉伸载荷下的最大承载能力。

高强度的焊缝具有较好的抗拉性能，能够保证焊接接头在受力情况下不易发生断裂。

2.抗剪强度焊缝的抗剪强度是指焊接接头在剪切载荷下的最大承载能力。

焊缝的抗剪强度对于焊接接头的剪切稳定性和耐疲劳性能具有重要影响。

3.韧性焊缝的韧性是指焊接接头在受到外力作用下的变形能力。

良好的焊缝韧性可以减缓焊接接头的断裂速度，提高焊接接头的断裂韧性和疲劳寿命。

4.疲劳寿命焊缝的疲劳寿命是指焊接接头在循环载荷作用下能够承受的次数。

焊缝的疲劳寿命直接决定了焊接接头的使用寿命和可靠性。

综上所述，焊接工艺中的焊缝形貌与力学性能对焊接质量具有重要意义。

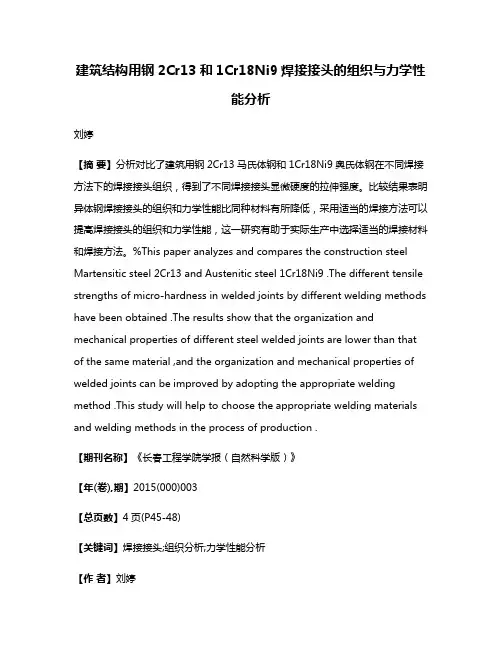

建筑结构用钢2Cr13和1Cr18Ni9焊接接头的组织与力学性能分析刘婷【摘要】分析对比了建筑用钢2Cr13马氏体钢和1Cr18Ni9奥氏体钢在不同焊接方法下的焊接接头组织，得到了不同焊接接头显微硬度的拉伸强度。

比较结果表明异体钢焊接接头的组织和力学性能比同种材料有所降低，采用适当的焊接方法可以提高焊接接头的组织和力学性能，这一研究有助于实际生产中选择适当的焊接材料和焊接方法。

%This paper analyzes and compares the construction steel Martensitic steel 2Cr13 and Austenitic steel 1Cr18Ni9 .The different tensile strengths of micro‐hardness in welded joints by different welding methods have been obtained .The results show that the organization and mechanical properties of different steel welded joints are lower than that of the same material ,and the organization and mechanical properties of welded joints can be improved by adopting the appropriate welding method .This study will help to choose the appropriate welding materials and welding methods in the process of production .【期刊名称】《长春工程学院学报（自然科学版）》【年(卷),期】2015(000)003【总页数】4页(P45-48)【关键词】焊接接头;组织分析;力学性能分析【作者】刘婷【作者单位】中铁十八局勘察设计院，天津300222【正文语种】中文【中图分类】TG1710 引言焊接技术自20世纪初发展至今，已经成为现代生产中一门不可或缺的重要的制造技术［1］。

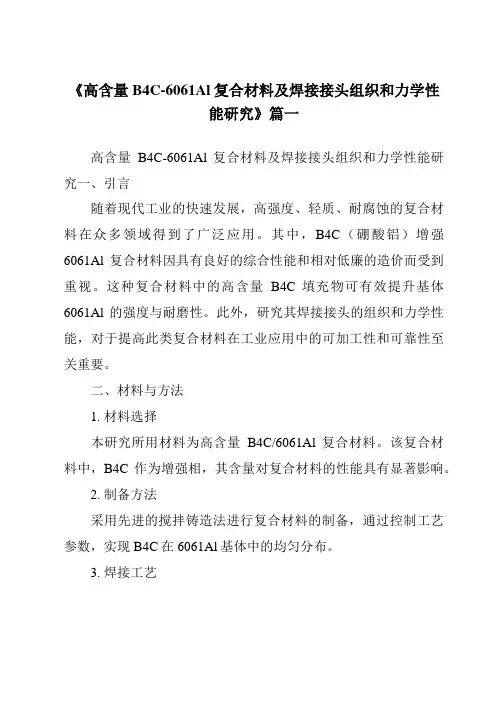

《高含量B4C-6061Al复合材料及焊接接头组织和力学性能研究》篇一高含量B4C-6061Al复合材料及焊接接头组织和力学性能研究一、引言随着现代工业的快速发展，高强度、轻质、耐腐蚀的复合材料在众多领域得到了广泛应用。

其中，B4C（硼酸铝）增强6061Al复合材料因具有良好的综合性能和相对低廉的造价而受到重视。

这种复合材料中的高含量B4C填充物可有效提升基体6061Al的强度与耐磨性。

此外，研究其焊接接头的组织和力学性能，对于提高此类复合材料在工业应用中的可加工性和可靠性至关重要。

二、材料与方法1. 材料选择本研究所用材料为高含量B4C/6061Al复合材料。

该复合材料中，B4C作为增强相，其含量对复合材料的性能具有显著影响。

2. 制备方法采用先进的搅拌铸造法进行复合材料的制备，通过控制工艺参数，实现B4C在6061Al基体中的均匀分布。

3. 焊接工艺对于焊接接头的制备，采用TIG（钨极惰性气体）焊接法，通过调整焊接电流、电压和焊接速度等参数，获得高质量的焊接接头。

三、组织结构分析1. 显微组织观察通过光学显微镜和扫描电子显微镜对复合材料及焊接接头的显微组织进行观察。

结果显示，B4C在6061Al基体中分布均匀，无明显的团聚现象。

焊接接头处，热影响区、熔合区和母材区界限清晰。

2. 物相分析X射线衍射分析表明，复合材料中主要物相为α-Al和B4C，焊接接头处无新相生成。

四、力学性能研究1. 硬度测试硬度测试结果显示，高含量B4C/6061Al复合材料的硬度明显高于纯6061Al。

焊接接头处，硬度在热影响区达到峰值，随后在熔合区和母材区逐渐降低。

2. 拉伸性能测试拉伸试验表明，复合材料的抗拉强度和延伸率均优于纯6061Al。

焊接接头的抗拉强度和延伸率略低于母材，但仍然保持良好的力学性能。

五、讨论高含量B4C的加入显著提高了6061Al基体的硬度、抗拉强度和耐磨性。

在焊接过程中，适当的工艺参数能保证焊接接头的质量。

电子束焊接接头的组织结构与力学性能研究电子束焊接是一种高能量密度焊接方法，因其焊接速度快、熔深浅、热影响区小和焊缝质量高等优点，已广泛应用于航空航天、电子、核工业等领域。

然而，电子束焊接接头的组织结构与力学性能研究仍然是一个热点和难点问题。

一、电子束焊接接头的组织结构电子束焊接接头的组织结构是其力学性能的基础。

电子束焊接接头的组织结构主要包括晶体学结构、显微组织和金相组织等。

电子束焊接接头的晶体学结构主要通过X射线衍射仪进行分析，以确定晶体的结晶方向、位错密度和晶界等参数。

显微组织研究主要采用光学显微镜、扫描电镜等仪器，观察焊缝中的晶粒尺寸、晶粒形态、晶粒分布和晶界等显微组织特征。

金相组织研究则需要采用金相试样进行制备，通过金相显微镜进行观察和分析，以确定焊缝中的相组成、相分布和孔隙等金相组织特征。

电子束焊接接头的组织结构是受多种因素影响的，如焊接参数、母材性质、热输入和焊缝几何形状等因素。

其中，焊接参数是电子束焊接接头组织结构的主要控制因素。

焊接参数包括焊接电流、焊接电压、焊接速度、束流功率和束径等。

这些参数的不同组合将导致焊接区域的不同热输入和冷却速率，从而影响焊缝的微观组织结构。

二、电子束焊接接头的力学性能电子束焊接接头的力学性能是应用电子束焊接接头的关键，其主要指焊缝的拉伸强度、断裂延伸、硬度和韧性等性能。

电子束焊接是通过高速电子束加热母材和焊料，使它们融合在一起形成焊接接头。

焊接接头的力学性能取决于焊缝中的显微组织、晶界特征、相组成和孔隙等。

另外，焊接接头的力学性能与焊接参数也密切相关。

目前，研究电子束焊接接头的力学性能主要包括以下几个方面。

首先是拉伸强度，它是用来评估焊接接头在拉伸载荷下的最大承受能力。

其次是断裂延伸，它是评估焊接接头在承受拉伸载荷过程中的韧性能力。

第三是硬度，它是评估焊接接头的耐磨性和抗塑性变形能力。

最后是韧性，它是评估焊接接头在受低能量冲击或高应变速率加载时的耐冲击能力。

第三章焊接接头组织与力学性能分析本章对不同焊接参数的接头试件，分别进行了拉伸、冲击、弯曲、硬度以及金相组织分析试验，通过接头的各项力学性能指标、组织和硬度，来研究不同焊接工艺对低温钢06Cr19Ni10与16MnDR的焊缝组织性能的影响，从中选择最优的焊接工艺。

3.1力学性能按照表2-7和表2-8提供的焊接工艺，焊制不同坡口和不同焊接参数条件下的异种钢接头，制备标准试样并按要求进行了拉伸、冲击及弯曲试验。

3.1.1拉伸试验结果及分析在WE-1000液压式万能试验机上对不同焊接接头分别作拉伸试验，每组焊接参数制备2个试样，共3组。

试验结果见表3-1。

表3-1 焊接接头拉伸试验参数试样编号试样厚度(mm)断裂载荷( kN )抗拉强度(Mpa)断裂部位和特征L1-A 16 175 545 断于焊缝L1-B 16 170 530 断于焊缝L2-A 16 172 540 断于焊缝L2-B 16 176 550 断于焊缝L3-A 16 168.0 525 断于焊缝L3-B 16 175.0 545 断于焊缝根据标准NBT 47014-2011拉伸试验合格指标，试验母材为两种金属材料时，每个试样的抗拉强度应不低于本标准规定的两种母材抗拉强度最低值中的较小值。

从试验结果看，不同焊接工艺下的焊接接头的抗拉强度基本上等同于两侧母材强度，且高于两种母材抗拉强度最低值中的较小值。

焊接的接头均满足关于拉伸试验的评定要求。

对比之下横位焊接中编号2的抗拉强度要略高于其他两组。

其焊接速度较快，虽然钝边略小，但焊接的坡口也较小，使其焊接时熔化的母材较少，因此熔合比相对其他组会较小。

这使其抗拉强度高的原因。

3.1.2 冲击试验结果及分析在JB-300B冲击试验机上对不同焊接接头分别进行冲击试验，每组焊接参数制备9个试样，在两侧热影响区和焊缝区各3个，共3组。

试验结果见表3-3。

表3-3 焊接接头的冲击试验参数试样编号试样尺寸（厚×宽×长）（mm）缺口类型缺口位置试验温度(℃) 冲击吸收功（J）C1-1-15×10×55 V型热影响区(不锈钢侧）-40℃C1-1-2C1-1-3C1-2-15×10×55 V型焊缝-40℃C1-2-2C1-2-3C1-3-15×10×55 V型热影响区（低温钢侧）-40℃C1-3-2 C1-3-3C2-1-15×10×55 V型热影响区(不锈钢侧）-40℃C2-1-2C2-1-3C2-2-15×10×55 V型焊缝-40℃C2-2-2C2-2-3C2-3-15×10×55 V型热影响区（低温钢侧）-40℃C2-3-2 C2-3-3C3-1-15×10×55 V型热影响区(不锈钢侧）-40℃C3-1-2C3-1-3C3-2-15×10×55 V型焊缝-40℃C3-2-2C3-2-3C3-3-15×10×55 V型热影响区（低温钢侧）-40℃C3-3-2C3-3-3根据标准NBT 47014-2011冲击试验合格指标，钢质焊接接头每个区3个标准试样为一组冲击吸收功平均值应符合设计文件或相关技术文件规定，且不低于表3-4中规定值，至多有一个试样的冲击吸收功低于规定值，但不得低于规定值的70%。

不同焊接材料的接头组织及力学性能研究摘要：搅拌摩擦焊接依靠高速旋转的非消耗搅拌头与被焊工件摩擦产生热量，使金属达到塑性状态，随着搅拌头的运动，塑性材料从前进侧迁移到后退侧，同时搅拌头会在塑性金属上作用一定的顶锻力，使金属实现紧密可靠的连接。

搅拌摩擦焊接过程中，轴肩产热占据了焊接过程总产热的85%左右，足够的热输入可以有效保证充分的材料流动。

然而，在工件厚度方向上，轴肩的影响范围有限，搅拌针就成了决定工件下方材料流动好坏的关键。

因此，轴肩对焊接过程的主要贡献是产热，而搅拌针对焊接过程的主要贡献是促进材料流动。

从材料塑性流态决定最终焊缝成形角度来看，搅拌针是决定最终焊缝成形的关键因素。

关键词：熔化极气体保护焊；接头组织；力学性能；工艺试验引言高强度低合金（ＨＳＬＡ）钢的历史可以追溯到１９世纪，首次将碳含量在０．６４％～０．９０％的低合金钢用于桥梁建造，在随后的１个多世纪里，研究人员持续对材料的化学成分和性能进行改进，降低碳含量，增加Ｃｒ、Ｍｎ、Ｎｂ、Ｃｅ等合金以提升强度、增加抗腐蚀性等，以更好地适应工业应用。

硫化氢腐蚀主要存在于深海生态系统、油气田环境和污水环境中，金属材料均易在湿硫化氢环境下发生不同类型的腐蚀。

由于硫化氢在金属表面的解离能垒通常很小，解离的Ｓ快速沉积在表面，从而引起Ｈ２Ｓ“中毒”。

此外，金属焊接接头处往往具有复杂的组织，存在应力和缺陷，更容易产生疲劳裂纹，而成为硫化氢腐蚀的重点区域。

统计数据表明，尽管焊接接头只占压力容器总体积的１％左右，却有约７０％的腐蚀断裂是由它们引起的。

焊接接头在焊接过程中要经历高温、熔化、再冷却凝结的过程，其中的显微组织会发生很大变化。

焊接接头主要由焊缝区、熔合区、热影响区及其邻近的母材组成，是整个设备中质量最不容易控制的地方。

焊缝处强度增大，韧性降低，是整个容器受力情况最恶劣的地方，也是腐蚀情况最严重的部分，其应力腐蚀敏感性明显大于其他部位。

影响应力腐蚀开裂的因素有很多，诸如温度、ｐＨ值、材料本身等。
