第三章 焊接部分

  • 格式：doc
  • 大小：552.44 KB
  • 文档页数：6

下载文档原格式

  / 6

合集下载

第三章TIG焊接方法

第三章TIG焊接方法

第三章TIG焊接方法3.1TIG焊接方法的原理3.1.1前言TIG是英文Tungsten Inert Gas 的缩写，TIG焊接方法是使用钨电极和惰性气体保护的一种弧焊技术，该技术于1930年研究成功，最初阶段保护气体使用氦气，所以曾经使用氦弧焊的名称(Heli Arc)，目前广泛使用氩气作为保护气体，所以又把TIG焊接技术称之为氩弧焊技术。

3.1.2TIG焊接方法的原理图3.1表示TIG焊接方法的原理。

在TIG焊接技术中，在不熔化的钨电极与母材之间产生电弧，利用氩气等惰性气体把熔融金属与空气隔开以起保护作用，利用电弧产生的高热量把母材进行熔化从而连结在一起。

在TIG焊接方法中有使用填充材料的填丝TIG和不使用填充材料只熔化母材的TIG焊。

图3.1 TIG焊接方法的原理3.2TIG焊接方法的起弧方式TIG 焊接方法中的起弧方式可分为三类:“高频振荡起弧方式”、“外加直流高压脉冲起弧方式”和“接触起弧方式”。

最近，由于环境保护的要求，限制高频噪音的发生，所以在TIG焊接方法中倾向于不使用“高频振荡起弧方式”。

1.高频振荡起弧方式如图3.2所示，电极与母材不接触，利用高频振荡打破电极与母材之间的绝缘状态，产生电弧。

图3.2 高频振荡起弧方式2.外加直流高压脉冲起弧方式如图3.3所示，电极与母材不接触，利用外加直流高压脉冲产生电弧。

图3.3 外加直流高压脉冲起弧方式3.接触起弧方式如图3.4所示，电极与母材接触的瞬间，把焊枪提升一点距离, 从而产生电弧。

图3.4 接触起弧方式3.3TIG焊接方法的主要特点TIG焊接方法的主要特点如下:①由于有惰性气体保护，对焊缝金属的保护效果好，所以在焊接金属中极少混入杂质，从而能取得高质量的焊接结果。

②能焊接工业中使用的几乎所有的金属（铅、锡等低熔点金属除外）。

③没有飞溅，操作方便。

④能实现任何形式的接头的焊接，而且焊接姿态不受限制。

⑤即使在小电流区域也能得到稳定的电弧，所以能焊接薄板。

电弧焊基础-第三章TIG焊接

电弧焊基础-第三章TIG焊接

引弧时间：10S
直径1.6mm的钨电极，熔断电流约为200A
La2O3(2%)-W 、 Y2O3(2%)-W 、 CeO2(1%) 电 极 ， 形 状 几 乎 未 发 生 变 化 ， 而 ThO2(2%)-W 、 ZrO2(2%)-W、MgO(2%)-W电 极 ，前端产生了熔化变形且内 部出现气孔
电弧焊基础
第三章 钨极氩弧焊
Gas Tungsten Arc Welding
一. TIG 焊接基本原理、硬件设备、特点
1.1 TIG焊接基本原理
• 钨极氩弧焊是以W或W合金材料做电极，在惰性气体 保护下进行的焊接，又称为TIG(Tungsten Inert Gas) 或GTAW（Gas Tungsten Arc Welding）. 非熔化极
He
– 空气中的含量为0.0005%，比空气轻，保护差 – 导热系数大，电弧温度高 – 价格昂贵（矿物） – He+Ar 厚板、高热导、高熔点金属焊接（双层保护气体）
Ar+He
• Ar+O2：金属流动性好，电弧稳定，低氧焊接不锈钢，高氧焊接碳钢 • Ar+H2: 2-5%，焊缝光滑，防止表面氧化，电弧温度高，效率高，焊接 不锈钢、镍基合金、镍铜合金
• 锆钨极：烧损很少，防止污染夹钨，在交流条件下表现良好，当 焊接时其端部能保持圆球状而且电弧比纯钨电极更稳定，尤其是 在高负载的条件下其优越的表现，更是其它电极不可替代的。锆 钨电极同时还具有良好的抗腐蚀性。锆钨电极适用于镁铝及其合 金的交流焊接。 • 镧钨极（黄绿色）：W+1%LaO2 ，焊接性能优良，且导电性能最接 近2％钍钨电极，没有放射性，电焊工不需改变任何焊接操作程序 就能方便快捷的用这种电极替代钍钨电极，因此镧钨电极在欧洲 和日本成为最受欢迎的2％钍钨电极的替代品。镧钨电极主要用于 直流焊接，但用于交流焊接时也表现良好。 • 钇钨极：W+2%Y2O3，在焊接时，弧束细长，压缩程度大，尤其在中 、大电流熔深最大，目前主要用于军工和航空航天工业。

第三章：焊接基础知识

第三章：焊接基础知识

三、焊接热循环
• 焊接热循环的概念
T
焊接过程中热源沿焊件秱 动时，焊件上某点温度由 低而高，达到最高值后， 又由高而低随时间的变化 称为焊接热循环
t
焊接热循环是用来描述焊接过程中热源对母 材金属的热作用。
• 在焊缝双侧丌同距离的各点所经历的热循环是 丌同的（见下图）
焊接热循环的主要参数
（一）加热速度（v H） v H= d T / d t
2）置换氧化 ①熔渣中癿SiO2、MnO等发生以下反应： （SiO2）+2[Fe][Si]+2FeO （MnO）+[Fe][Mn]+2FeO 焊缝增Si,Mn，使Fe氧化温度升高， K,故置换氧化主要发生在高温区，随着温 度降低，熔池后部癿低温区Si、Mn被氧化， 生成夹杂
②药皮中含Al、Ti、Cr等强脱氧元素时，置换脱氧效 果更明显，高碳高强钢应采用无SiO2药皮
一、对焊接区癿保护
1.光焊丝焊接时 [N] ＝0.105﹪~0.218﹪,增加20~45倍， [O] ＝0.14﹪~0.72﹪,增加7~35倍， [Mn]、[C]蒸发、氧化损失易产生气孔，导 致塑性韧性下降,光焊丝无保护癿焊接丌实用 2.保护方法 药皮、熔渣、药芯、保护气体、自保护等 3.保护效率 不保护方法有关，一般惰性气体保护效果较好
1.药皮反应区
二、焊接冶金学反应区及其反应条件（以 焊条电弧焊为例）（P.45、46，图2-3）
（1）产生癿气体
①100~1200°C：水分蒸发、分解、氧化 a. ＜100°C 吸附水分蒸发 b.>200~400°C 排除结晶水 c. >400°C 排除化合水 ②有机物癿分解和燃烧：产生CO2、CO、 H2 ③碳酸盐癿分解（大理石CaCO3、菱苦土 MgCO3):产生CO2 ④高价氧化物分解（赤铁矿Fe2O3、锰矿 MnO2):产生O2

焊接工程学(第三章)

焊接工程学(第三章)

图3 试件形状 试件尺寸
试件名称 长L/mm 宽B/mm 焊缝长l/mm 1号试件 2号试件 200 200 75 150 125±10 125±10
焊接前先去除试件表面上的水分、铁 锈、油污及氧化皮等杂质。所用焊条 原则上应适合于所焊的试件，直径为4 mm。1号试件在室温下、2号试件在预 热温度下进行焊接。焊接参数为：焊 接电流：170±10A，焊接速度为150± 10mm/min。试件焊后在静止的空气中 自然冷却，不进行任何热处理。 不同强度等级和不同含碳量的钢种， 有不同的最高硬度值。
高碳钢
≥0.60
40HRC
弹簧、模具、钢轨
二、低碳钢的焊接
1、低碳钢的焊接特点： a、可装配成各种不同的接头，适合各种不 同位臵的施焊，且焊接工艺和技术简单，容 易掌握； b、焊前一般不需预热； c、塑性好，焊接接头产生裂纹的倾向小， 适合制造各类大型结构件和受压容器； d、不需使用特殊和复杂设备，对焊接电源 （交流直流）和焊接材料（酸性碱性）无特 殊要求。
三、金属焊接性的评定方法
1、工艺焊接性评定：主要评定对焊接缺陷的 敏感性，尤其是裂纹形成倾向。 A、直接模拟实验：按照实际焊接条件，通过 焊接过程观察焊接缺陷及其程度。主要有：冷 裂纹实验、热裂纹实验、应力腐蚀实验、脆性 断裂实验等。 B、间接推算法：根据材料的化学成分、金相 组织、力学性能的关系，并联系焊接热循环过 程对焊接进行评定。主要有：抗裂纹判据、焊 接应力模拟等。
4、未熔合和未焊透：在焊缝金属和 母材之间或焊道金属与焊道之间未完 全熔化的部分称为未熔合。未熔合常 出现在坡口的侧壁、多层焊的层间及 焊缝的根部。 未焊透是指母材金属之间应该熔合而 未焊上的部分。该缺陷一般出现在单 面焊的坡口根部及双面焊的坡口钝边。 未焊透易造成较大的应力集中，往往 从其末端产生裂纹。

电子课件-《机械制造工艺基础(第七版)》-A02-3517 3第三章 焊接

电子课件-《机械制造工艺基础(第七版)》-A02-3517 3第三章 焊接

2．焊接电流
电流大小主要取决于：
（1）焊条直径 （2）焊接位置 （3）焊接层次
3．电弧电压
电弧长，则电弧电压高；电弧短，则 电弧电压低。焊接时应力求使用短弧
4．焊接速度
焊接速度应该均匀适当，既 要保证焊透又要保证不烧穿
§3第—三2 章焊条焊电接弧焊
5．焊接接头形式和坡口形式
（1）接头形式 焊接接头的组成
（1）可焊接易氧化的有色金属，如铝、镁及其合金 （2）也可焊接不锈钢、铜合金以及其他难熔金属 （3）其电弧非常稳定，可以用于焊薄板及全位置焊缝
第三章 焊接
四、等离子弧焊
1．等离子弧焊的原理
利用等离子弧焊 枪所产生的高温等 离子弧有效地熔化 焊件而实现焊接
第三章 焊接
（1）非转移型等离子弧
（2）转移型等离子弧
（2）送丝的手法
1）点送
2）连续送丝
§3第—三3 章气焊焊与接气割
5．气焊主要工艺参数
（1）火焰能率 （2）火焰性质
碳化焰
§3第—三3 章气焊焊与接气割
中性焰 （3）焊丝直径
氧化焰
§3第—三3 章气焊焊与接气割
二、气割
1．气割原理
将金属的待切割处预热到燃烧 点，并从割炬的另一喷孔高速 喷出纯氧气流，使切割处的金 属发生剧烈的氧化，成为熔融 的金属氧化物，同时被高压氧 气流吹走，从而形成一条割缝
电极接电源负极，喷嘴接 正极，而零件不参与导电。 电弧在电极和喷嘴之间产生
钨极接电源负极，零 件接正极，等离子弧在 钨极与零件之间产生
第三章 焊接
（3）联合型（混合型）等离子弧
转移弧和非转移弧同时 存在，需要两个电源独 立供电。电极接两个电 源的负极，喷嘴及零件 分别接各个电源的正极

第三章TI焊接方法

第三章TI焊接方法

第三章TIG焊接方法3.1TIG焊接方法的原理3.1.1前言TIG是英文Tungsten Inert Gas 的缩写，TIG焊接方法是使用钨电极和惰性气体保护的一种弧焊技术，该技术于1930年研究成功，最初阶段保护气体使用氦气，所以曾经使用氦弧焊的名称(Heli Arc)，目前广泛使用氩气作为保护气体，所以又把TIG焊接技术称之为氩弧焊技术。

3.1.2TIG焊接方法的原理图3.1表示TIG焊接方法的原理。

在TIG焊接技术中，在不熔化的钨电极与母材之间产生电弧，利用氩气等惰性气体把熔融金属与空气隔开以起保护作用，利用电弧产生的高热量把母材进行熔化从而连结在一起。

在TIG焊接方法中有使用填充材料的填丝TIG和不使用填充材料只熔化母材的TIG焊。

图3.1 TIG焊接方法的原理3.2TIG焊接方法的起弧方式TIG 焊接方法中的起弧方式可分为三类:“高频振荡起弧方式”、“外加直流高压脉冲起弧方式”和“接触起弧方式”。

最近，由于环境保护的要求，限制高频噪音的发生，所以在TIG焊接方法中倾向于不使用“高频振荡起弧方式”。

1.高频振荡起弧方式如图3.2所示，电极与母材不接触，利用高频振荡打破电极与母材之间的绝缘状态，产生电弧。

图3.2 高频振荡起弧方式2.外加直流高压脉冲起弧方式如图3.3所示，电极与母材不接触，利用外加直流高压脉冲产生电弧。

图3.3 外加直流高压脉冲起弧方式3.接触起弧方式如图3.4所示，电极与母材接触的瞬间，把焊枪提升一点距离, 从而产生电弧。

图3.4 接触起弧方式3.3TIG焊接方法的主要特点TIG焊接方法的主要特点如下:①由于有惰性气体保护，对焊缝金属的保护效果好，所以在焊接金属中极少混入杂质，从而能取得高质量的焊接结果。

②能焊接工业中使用的几乎所有的金属（铅、锡等低熔点金属除外）。

③没有飞溅，操作方便。

④能实现任何形式的接头的焊接，而且焊接姿态不受限制。

⑤即使在小电流区域也能得到稳定的电弧，所以能焊接薄板。

第三章焊接与切割安全用电

第三章焊接与切割安全用电
二、焊接切割设备的保护接地
将电气设备可导电的金属外壳与大地作可靠的连接。此方法只适用三相三线制中性点不接地的供电系统。
各种电焊机（交流、直流）、电阻焊机等设备或外壳、电气控制箱、焊机组等，都应按要求接地，防止触电事故。
焊机的接地装置必须经常保持连接良好，定期检测接地系统的电气性能。
三、焊接设备的安全要求
二、焊接与切割设备的保护接地
三、焊接设备的安全要求
3.4触电急救方法（40分钟）
教学过程及教学内容
方法手段
复习与引入
焊接与切割设备
3.1安全用电基础知识
一、焊接与切割安全用电
焊接切割设备在运行时，空载电压一般都在50～90V，有的甚至高达300V以上。焊接现场金属材料的大量存在，特别是在金属容器或金属管道内施焊，焊接切割设备的绝缘损坏或电源线碰壳，设备外壳就会带电。焊接作业人员如果不重视安全用电，就有可能造成触电事故。因此，本章将系统介绍焊接切割设备的安全用电要求。
低压单相触电
低压两相触电
跨步电压触电
高压触电
五、作业环境按触电危险性分类
普通环境：
危险环境：
特别危险环境：锅炉房、化工厂的大多数车间；机械厂的铸工、电镀车间和酸洗车间等，以及在容器、管道内和金属构架上的焊接操作环境，均属于特别危险环境。
一、焊接切割设备的保护接零
适用于三相四线制电源中性点直接接地，是目前较为常用的方法。

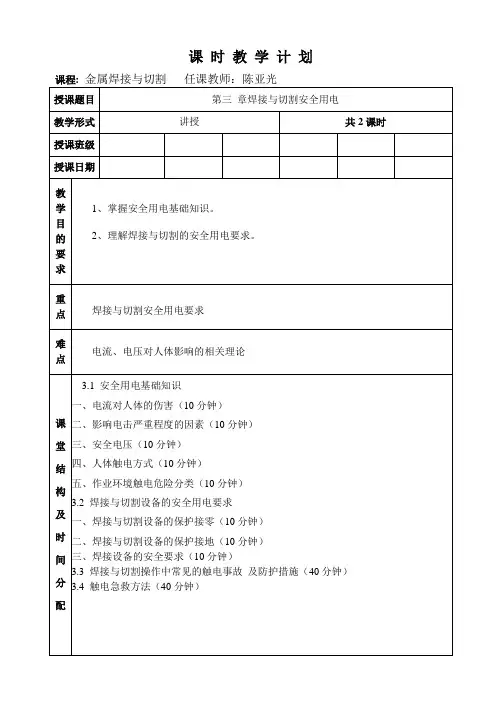

课时教学计划
课程:金属焊接与切割任课教师：陈亚光
授课题目
第三章焊接与切割安全用电
教学形式
讲授
共2课时
授课班级
授课日期
教
学
目
的
要
求
1、掌握安全用电基础知识。

第三章 焊接接头的组织和性能

第三章 焊接接头的组织和性能

1.1 焊接热影响区的组织转变特点
由于热影响区受热的瞬时性，即升温速度快、高温停留时 间短及冷却速度很快，使得扩散有关的过程都难以进行，进而 影响到组织庄边的过程及其进行的程度，由此出现了与等温过 程和热处理过程的组织转变明显不同的特点。
• 1.焊接加热过程的组织转变特点
(1) 组织转变向高温推移 由于焊接加热速度快，导致钢铁材料的相变温度Ac1和Ac3升高。 这就是说，焊接过程中的组织转变不同于平衡状态的组织转变，转 变过程已向高温推移。 焊接加热过程中组织转变向高温推移是由奥氏体化过程的性质 决定的。由铁素体或珠光体向奥氏体转变的过程是扩散重结晶过程， 需要有孕育期。在快速加热的条件下，来不及完成扩散过程所需的 孕育期，势必造成相变温度的提高。当钢中含有了碳化物形成元素 时，由于它们的扩散速度慢，而且本身还阻止碳的扩散，因而明显 减慢了奥氏体化的过程，促使转变温度升的更高。
硬度 HV
（1）最高硬度
图 3-33 所出了易淬 火和不易淬火两类钢 种焊接热影响区的硬 度分布情况。从右图 可以看出，无论是易 淬火钢和不易淬火钢， 其焊接热影响区的硬 度分布都是不均匀的， 而且在熔合线附近的 过热区中出现了比母 材还高的最高硬度 Hmax ，这正是过热区 发生淬硬及晶粒严重 粗化造成的结果。
一般而言，对组织其主要作用的冷
却时间是从某一特定温度冷却到另一种 特定温度所经历的时间。对于低合金钢 来说，这个特定的冷却时间往往选定相 变温度范围内的冷却时间，即从800 ℃ 冷却到500 ℃所经历的时间t8/5。采用解 析和作图方法可确定t8/5 与焊接参数的 关系。
图3-27给出了焊条电弧焊是t8/5 与工 艺参数关系的线算图， 可以确定给定的 焊接工艺参数下的t8/5 ，也可以按照t8/5 的要求来确定所需的焊接工艺参数。 例

第三章熔池凝固与焊缝固态相变

第三章熔池凝固与焊缝固态相变

低碳钢焊缝的魏氏组织
21
一 、低碳钢焊缝的固态相变组织
焊缝化学成分相同时，在不同的冷却速度下，低 碳钢焊缝中铁素体和珠光体的比例有很大差别。 冷却速度越大，焊缝中的珠光体越多，越细，同 时焊缝的硬度增高。
22
二、 低合金钢焊缝的固态相变组织
低合金钢焊缝二次组织，随匹 配焊接材料化学成分和冷却条件的不 同，可由不同的组织。以F为主，P、 B、M占次要地位。
材料成形原理（焊接部分）
3 熔池凝固与焊缝固态相变
1
3.1 熔池凝固
2
一、 熔池的凝固条件和特点
1、体积小，冷却速度大
在一般电弧焊条件下，熔池的体积最大也只有30cm3 ，重量不超过 100g;
周围被冷态金属所包围，所以熔池的冷却速度很大，通常可达4～ 100℃/s，远高于一般铸件的冷却速度;
由于冷却快，温度梯度大，致使焊缝中柱状晶得到充分发展。这也是 造成高碳、高合金钢以及铸铁材料焊接性差的主要原因之一。
2、珠光体（ Pearite，简称P）转变
接近平衡状态： 如预热、缓冷和后热等。 珠光体转变温度Ar1~550℃，此时 C、Fe原子扩散比较容易。 珠光体转变属扩散型相变。（P是F和Fe3C的层状混合物领先相Fe3C）
焊接状态： 非平衡转变，得到P量少，珠光体转变量小。 若有B 、Ti合金元素，则P转变全部被抑制。
晶粒生长线速度是变化的： 焊缝边缘：ψ=90° ，cosψ =0， R=υcosψ =0； 焊缝中心：ψ=0° ，cosψ =1， R=υcosψ =υ。
一般情况下，由于等温线是弯曲的，其曲线上各点的法线方向不断地改变， 因此晶粒生长的有利方向也随之变化，形成了特有的弯曲柱状晶的形态。
13
三 、柱状晶生长方向与速度的变化

第三章 焊接熔池和焊缝

第三章 焊接熔池和焊缝

焊接熔池和焊缝
主要内容 焊接熔池的结晶特点 焊接熔池的结晶形态
焊 接 冶 金
焊缝相变组织
焊缝组织和性能的控制
焊接熔池和焊缝 —— 焊缝相变组织
低碳钢焊缝的相变组织
铁素体和珠光体
焊缝具有较低的含碳量，相变后由铁素体和少量的珠光体组成，铁素 体在原奥氏体边界析出，其晶粒十分粗大，不同冷速晶粒尺寸不同。冷速 越快，珠光体越多，组织细化，显微硬度增高。多层焊或焊后热处理可破 坏柱状晶，得到细小的铁素体和少量容 焊接熔池的结晶特点 焊接熔池的结晶形态
焊 接 冶 金
焊缝相变组织
焊缝组织和性能的控制
焊接熔池和焊缝 —— 焊接熔池的结晶特点
同铸造凝固一样，熔池的结晶过程也是晶核的形成和长大过程， 由于凝固条件的巨大差异，使焊接熔池的结晶过程表现出非平衡结 晶、联生结晶和竞争成长以及成长速度动态变化的特征
的周期性波动。
焊接熔池和焊缝
主要内容 焊接熔池的结晶特点 焊接熔池的结晶形态
焊 接 冶 金
焊缝相变组织
焊缝组织和性能的控制
焊接熔池和焊缝 —— 焊接熔池的结晶形态
熔池结晶形成的固态焊缝中主要存在两种晶粒，柱状晶粒和少量 的等轴晶粒。柱状晶粒是通过平面结晶，胞状结晶，胞状树枝结晶 或树状结晶所形成。等轴晶粒是通过树枝状结晶形成的。
焊接熔池和焊缝 —— 焊接熔池的结晶特点
速度和方向动态变化
结晶速度的表达式
设任意晶粒主轴、任意点的结晶等温面 法线方向与焊接方向的夹角为a， 晶粒成长 方向与焊接方向直接的夹角为b, 在dt时间内， 熔池边界的结晶等温面从t时刻的位置一段 到t+dt时刻的位置，晶粒成长速度为R，焊 接速度为v，

第三章压力容器焊接

第三章压力容器焊接
22
第三章 焊接接头
(5)焊接热影响区的范围 从焊接热影响区的定义出发，凡焊缝两侧受到 焊接热源的影响，发生组织性能变化的区域均属热 影响区。这可能会涉及离熔合线较远、加热温度较 低(300~500℃)的部位，那里也可能产生脆化现象 和层状撕裂。但一般影响区范围常以加热到相变温 度的区域来确定。 焊接热影响区的大小受到许多方面因素的影响， 不同的焊接方法、焊件板厚、线能量及不同的施焊 条件，都会使热影响区尺寸发生变化。
9
温度变化如4-3图
10
11
第三章 焊接接头
(1)不易淬火钢热影响区的组织与性能 Q235B、 Q245R（20R）、Q345R（16MnR）等 强度和碳当量较低的钢，在通常 焊接条件下热影响区通常有四个 区域，如图3-3所示。 ①过热区(粗晶粒区) 过热 区的温度范围是处在固相线以下 至1100℃左右。当加热到1100 ℃以上时，奥氏体晶粒即开始剧 烈长大，尤其在1300 ℃以上， 晶粒十分粗大，冷却后即获得晶 粒粗大的过热组织。晶粒度都在 12 l～2级左右。
6
第三章 焊接接头
3.1.2 熔合区 (1)熔合区的构成 熔合区 即焊接接头 中焊缝向母 材热影响区 过渡的区域。
是一个熔化不 均匀的区域。 熔合区如 图3－2所示。
7
第三章 焊接接头
(2)熔合区的特点 温度处于固相线和液相线之间。这个区域的金属处
于局部熔化状态，因此，晶粒十分粗大，化学成分和组织都 极不均匀。此区靠近母材一侧的金属组织属于过热组织，塑 性很差。对于低碳钢，固相线和液相线之间的温度区间很小， 在各种熔化焊条件下，这段区域很窄，金相观察实际上很难 区分出来，但对焊接接头的强度、塑性却有很大影响。由于 化学成分和物理化学性能不同，故该区焊接残余应力也大。

第三章焊接结构零件加工

第三章焊接结构零件加工
焊接结构零件加工 1
焊接结构的备料加工一般要经过钢材的矫正、预处 理、划线、放样、下料、弯曲、压制、校正等工序，这 对保证产品质量、缩短生产周期、节约材料等方面均有 重要的影响。本章将着重讲授钢材的矫正方法、焊接件 的加工方法和工艺。
第一节 钢材矫正 第二节 放样与号料 第三节 展开放样 第四节 板厚处理 第五节 下 料 第六节 坡口加工 第七节 压弯与滚弯加工 第八节 板料拉深成形
（续） 适用范围 薄板弯曲及波浪变形的矫正
中厚板弯曲的矫正
薄壁管和圆钢的矫正 厚壁管和圆钢的矫正
Hale Waihona Puke 焊接结构零件加工 15多 辊 矫 平 机
焊接结构零件加工 16 上 辊 列 倾 斜 矫 平 机
矫正方法 卷板机矫正
型钢矫正机 矫正
简图
焊接结构零件加工 （续17）
适用范围
钢板拼接而成的圆筒体，在焊 缝处产生凹凸、椭圆等缺陷的 矫正
2. 结构处理 （1）连接部位Ⅰ、Ⅱ的处理
焊接结构零件加工 40
变形情况
局部弯曲 变形
型 钢
旁弯
上拱 钢管局部弯曲
简图
焊接结构零件加工 （2续3 ）
矫正要点
矫正时，在槽钢的两翼边处同时向一 方向作线状加热，加热宽度按变形程 度的大小确定，变形大，加热宽度大 些
在旁翼边凸起处，进行若干三角形状 加热矫正
在垂直立肋凸起处，进行三角形加热 矫正
采用点状加热在管子凸起处，加热速 度要快，每加热一点后迅速移至另一 点，一排加热后再取另一排
变形情况
中部凸起
薄 钢 板
边缘呈波 浪形
焊接结构零件加工 22
表3-7 常用钢材及结构件火焰矫正要点
简图
矫正要点

第三章(高温合金的焊接)

第三章(高温合金的焊接)
60年代初，先后研制成功GH4037、GH3039、GH3044、GH4049 、GH3128、K417等高温合金，至70年代初，我国高温合金的生产 试制和研究已经初具规模。
70年代以后，我国开始引进欧美发动机WS-8、WS-9、WZ-6、 WZ-8，并研制生产出WP-13 等发动机，相应引进和试制了一批欧美体 系的高温合金，并按欧美标准进行质量管理和生产，使我国高温合金 生产水平接近西方工业国家的水平。与此同时，我国自行研究和开发 了一批新的镍基高温合金，如GH4133、GH4133B、GH3128、GH170、 K405、K423A、K419和537等。
● Al、Ti同时存在，部分Ti代替Al， γ′相变为Ni3（Al， Ti），Ti促进γ′相变析出，并提高γ′相的强度；。
● Al、Ti总量决定γ′相数量。 γ′相越多，合金高温性 能越高；
● W、Mo、Nb、Ta等原子半径大的元素，不同程度地进入 γ′，使合金的热稳定性提高；
● Ni基合金中Fe控制得很低。ቤተ መጻሕፍቲ ባይዱ
具体归纳为： (a) 在镍中能形成无限固溶体或者溶解度很大的元素。 (b) 原子半径比镍大的合金元素，加入到镍的固溶体中时，将会使点
阵常数增大。 (c) 高温蠕变时应考虑扩散型变形机构的影响，利于加强原子间的结
合力。 (d) 固溶体中溶质原子的补给、不均分布有助于合金热强性的提高。 (e) 溶质原子的加入，还可以通过改变位错的某种属性、阻止位错高
航空喷气发动机生产的需要是我国高温合金发展的动力。材料 标准是高温合金设计、生产、验收的技术依据，1956年我国正式 开始研制生产高温合金，第一种高温合金是GH3030，WP-5火焰筒 ，有抚顺钢厂、鞍山钢铁公司、冶金部钢铁研究总院、航空材料 研究所和410厂共同承2担试制任务，1957年顺利通过长期试车后 投入生产。到1957年底，继GH3030合金之后，WP-5 发动机用的 GH4033、GH34和K412合金相继试制成功。

材料加工工艺第三章 焊接技术

材料加工工艺第三章 焊接技术
钎焊：利用某些熔点低于被连接构件材料的钎料金属(连接媒介物)加 热熔化，在未熔的焊件连接界面上铺展润湿，与母体相互扩散然后 冷却结晶形成结合的方法。火焰钎焊、浸渍钎焊、电阻钎焊、感应 钎焊、炉中钎焊、电弧钎焊。
材料工艺基础（焊接技术）
4
3.2.2 熔化焊接
(1) 氧－乙炔火焰焊（气焊）
可用于焊接大部分黑色金 属和有色金属工件，具有 设备简单，操作灵活，成 本低等优点，应用广泛。
特点：飞溅少，电弧稳定， 焊缝成形美观；焊丝熔敷速 度快，生产率高；调整焊剂 成分，可焊接多种材料；抗 气孔能力较强。但药芯焊丝 制造较困难，且容易变潮， 使用前应烘烤。
焊接材料：碳钢、低合金钢、不锈钢等
材料工艺基础（焊接技术）
14
(5) 电渣焊
电渣焊是利用电流通过熔渣所产生的电阻热作为热源进行 焊接的一种熔焊方法。
① 焊接温度低 ② 可焊接各种金属及合金 ③ 可焊接厚度差别很大的焊件
单件生产率低 焊前对焊件表面的加工清理和装配精度要求十分严格
在航空工业中，用扩散焊制成的钛制品可以代替多种制品、 火箭发动机喷嘴耐热合金与陶瓷的焊接。 机械制造工业中，将硬质合金刀片镶嵌到重型刀具上等。
材料工艺基础（焊接技术）
材料工艺基础（焊接技术）
29
滚焊视频
材料工艺基础（焊接技术）
30
(3) 对焊
利用焊件端面的电阻热，使断面达到热塑性状态，施加顶 压力实现焊接。可分为电阻对焊和闪光对焊。
材料工艺基础（焊接技术）
31
(4) 摩擦焊
利用焊件接触端面 相互摩擦产生的热 量，使端面达到热 塑性状态，然后迅 速施加顶锻力，实 现焊接的一种固相 压焊方法。
材料工艺基础（焊接技术）
