详解反激式开关电源的工作原理,通俗易懂一看就会

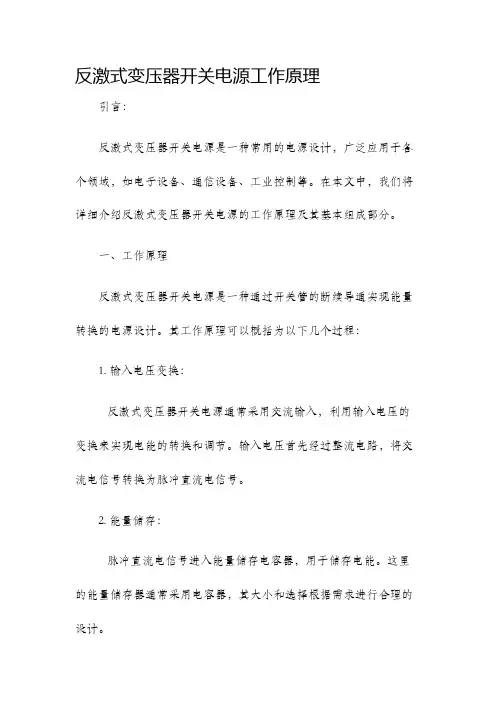

反激式变压器开关电源工作原理引言：反激式变压器开关电源是一种常用的电源设计，广泛应用于各个领域，如电子设备、通信设备、工业控制等。

在本文中，我们将详细介绍反激式变压器开关电源的工作原理及其基本组成部分。

一、工作原理反激式变压器开关电源是一种通过开关管的断续导通实现能量转换的电源设计。

其工作原理可以概括为以下几个过程：1. 输入电压变换：反激式变压器开关电源通常采用交流输入，利用输入电压的变换来实现电能的转换和调节。

输入电压首先经过整流电路，将交流电信号转换为脉冲直流电信号。

2. 能量储存：脉冲直流电信号进入能量储存电容器，用于储存电能。

这里的能量储存器通常采用电容器，其大小和选择根据需求进行合理的设计。

3. 开关管控制：开关管是反激式变压器开关电源的核心部分，用于对能量的开关和控制。

开关管的导通与断开实现了能量的转换。

通过控制开关管的导通时间长短可以实现输出电压和电能的调节。

4. 变压器工作：在开关管导通状态下，输入电压经过变压器变换为输出电压。

反激式变压器特点之一是输入端和输出端没有直接电气连接，其通过磁耦合实现电能传输。

5. 输出滤波：输出电压经过滤波电路，滤除脉动和噪声，得到平稳、纹波较小的直流电压供给外部负载使用。

二、基本组成部分反激式变压器开关电源主要由以下几个基本组成部分构成：1. 整流电路：整流电路用于将交流电信号转换为脉冲直流电信号，常见的整流电路有单相整流桥和三相整流桥。

2. 能量储存器：能量储存器主要是指电容器，用于储存电能。

其容量的大小和选择应根据输出电流和纹波要求进行合理设计。

3. 开关管：开关管是反激式变压器开关电源的核心部分，主要通过导通或断开来控制能量转换和电压调节。

常见的开关管有MOSFET、IGBT等。

4. 控制电路：控制电路是用于控制开关管导通和断开的电路部分。

它通常接收来自负载和输入电压的反馈信号，并通过控制信号控制开关管的工作。

5. 变压器：变压器是反激式变压器开关电源的核心组件之一，通过变压器实现输入电压和输出电压的转换。

反激式开关电源设计详解一、工作原理1.开关管控制：反激式开关电源中，开关管起到了关键的作用。

当输入电压施加在开关管上时，开关管处于导通状态，此时电流流经变压器和输出电路，能量存储在变压器核心中。

当输入电压施加在开关管上时，开关管处于截止状态，此时能量释放，通过一对二极管和电容器形成输出脉冲电流。

2.变压器作用：反激式开关电源中的变压器主要用于将输入电压转换为所需的输出电压。

在导通状态下，输入电压施加在变压器的一侧，能量存储在变压器的磁场中。

在截止状态下，变压器的磁场崩溃，能量释放到输出电路中。

3.输出电路过滤：输出电流通过一对二极管和电容器形成脉冲电流。

为了使输出电流更加稳定，需要通过电容器对输出电流进行滤波，降低脉冲幅度，使输出电压更加平稳。

二、基本结构1.输入滤波电路：由于输入电源通常含有较多的噪声和干扰，为了保障开关电源的正常工作，需要在输入端添加一个滤波电路，通过滤波电容和电感将输入电压的尖峰和噪声滤除。

2.开关控制电路：开关控制电路用于对开关管进行控制，使其在合适的时机打开和关闭。

常见的控制方式有定时控制和反馈控制两种。

3.开关管：开关管在反激式开关电源中起到了关键的作用。

常见的开关管有MOS管、IGBT管等，其特性包括导通损耗、截止损耗和开关速度等。

4.变压器：变压器用于将输入电压变换为所需的输出电压。

同时，变压器还能起到隔离输入电源和输出负载的作用，保护负载。

5.输出整流滤波电路：输出整流滤波电路用于对输出电流进行整流和滤波，使输出电压更加稳定。

三、常见设计方法1.脉冲宽度调制（PWM）控制：PWM是一种常用的反激式开关电源控制方法，通过控制开关管的导通时间来调节输出电压和电流。

PWM控制能够实现较高的效率和较低的输出波纹，但需要一定的控制电路。

2.变压器匹配设计：在设计反激式开关电源时，需要合理选择变压器的匝数比，以实现所需的输入输出电压转换。

同时，还需要考虑变压器的大小和功耗。

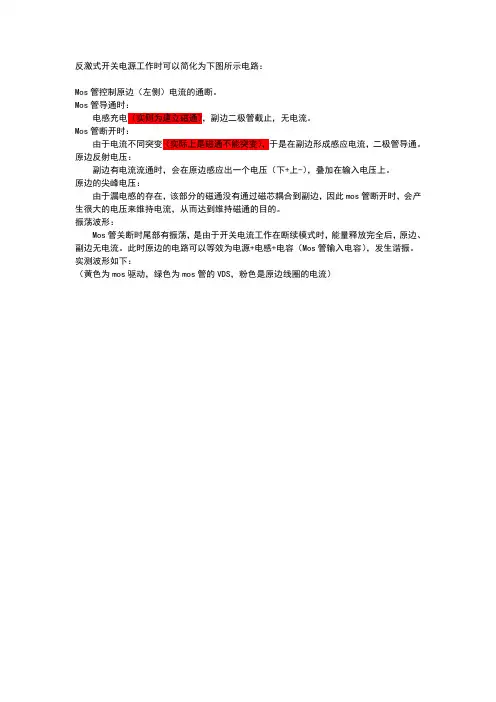

反激式开关电源工作时可以简化为下图所示电路：
Mos管控制原边（左侧）电流的通断。

Mos管导通时：
电感充电（实则为建立磁通），副边二极管截止，无电流。

Mos管断开时：
由于电流不同突变（实际上是磁通不能突变），于是在副边形成感应电流，二极管导通。

原边反射电压：
副边有电流流通时，会在原边感应出一个电压（下+上-），叠加在输入电压上。

原边的尖峰电压：
由于漏电感的存在，该部分的磁通没有通过磁芯耦合到副边，因此mos管断开时，会产生很大的电压来维持电流，从而达到维持磁通的目的。

振荡波形：
Mos管关断时尾部有振荡，是由于开关电流工作在断续模式时，能量释放完全后，原边、副边无电流。

此时原边的电路可以等效为电源+电感+电容（Mos管输入电容），发生谐振。

实测波形如下：
（黄色为mos驱动，绿色为mos管的VDS，粉色是原边线圈的电流）。

反激电源的工作原理详解
反激电源（flyback power supply）是一种常见的开关电源拓扑结构，它通过磁性元件（变压器）储存能量并将其传递给负载。

以下是反激电源的工作原理的详细解释：
1. 输入电压：反激电源的输入电压通常是交流电源，通过整流电路将交流电转换为直流电。

2. 开关管：反激电源中有一个开关管（通常是MOSFET或BJT），它的作用是控制能量的传输和储存。

3. 控制电路：反激电源中有一个控制电路，它通过对开关管的控制来实现能量的传输和储存。

控制电路可以采用各种不同的方式，如PWM（脉宽调制）控制或变频控制。

4. 变压器：反激电源中的关键元件是变压器，它由一个或多个绕组组成。

输入绕组连接到开关管和输入电源，输出绕组连接到负载。

变压器通过磁耦合将能量从输入绕组传输到输出绕组。

5. 储能：当开关管导通时，输入绕组的电流开始增加，同时储存能量。

当开关管断开时，输入绕组的电流停止增加，并且能量通过变压器传递到输出绕组。

6. 整流和滤波：输出绕组的交流电压通过整流电路转换为直流电压，并通过滤波电路去除纹波。

这样就得到了稳定的直流电压，可以供给负载使用。

总结起来，反激电源的工作原理是通过控制开关管的导通和断开，使得能量在变压器中储存和传递，最终得到稳定的直流电压输出。

这种拓扑结构具有成本低、效率高的优点，因此在许多应用中得到广泛应用。

反激式开关电源工作时可以简化为下图所示电路：
Mos管控制原边（左侧）电流的通断。

Mos管导通时：
电感充电（实则为建立磁通），副边二极管截止，无电流。

Mos管断开时：
由于电流不同突变（实际上是磁通不能突变），于是在副边形成感应电流，二极管导通。

原边反射电压：
副边有电流流通时，会在原边感应出一个电压（下+上-），叠加在输入电压上。

原边的尖峰电压：
由于漏电感的存在，该部分的磁通没有通过磁芯耦合到副边，因此mos管断开时，会产生很大的电压来维持电流，从而达到维持磁通的目的。

振荡波形：
Mos管关断时尾部有振荡，是由于开关电流工作在断续模式时，能量释放完全后，原边、副边无电流。

此时原边的电路可以等效为电源+电感+电容（Mos管输入电容），发生谐振。

实测波形如下：
（黄色为mos驱动，绿色为mos管的VDS，粉色是原边线圈的电流）。

反激开关电源的工作原理
反激开关电源是一种常见的电源转换器，用于将直流电转换为高频交流电，并经过变压器变换输出所需要的电压。

该电源的工作原理如下：
1. 输入电压通过整流电路转换为直流电压，供给电容器充电。

2. 当电容器充满电后，触发器工作，通过控制开关管切换开关管的导通方式，使得输出变为高频交流电。

3. 高频交流电通过变压器进行变压处理。

变压器的一侧连接输出负载，另一侧与开关管相连。

4. 在开关管导通的一段时间内，变压器储存一部分能量，并将其传递到输出负载，从而实现电压变换。

5. 在开关管截止的另一段时间内，变压器中的储能被释放到输出负载，输出电压维持稳定。

6. 通过控制开关管的导通时间与截止时间的比例，可以调整输出电压的大小。

7. 反激开关电源中还设置有保护电路，当输入电压发生异常或者输出负载出现问题时，可以及时切断电源，防止损坏电子元件。

总的来说，反激开关电源通过控制开关管的导通和截止来实现直流电压到高频交流电的转换，再经过变压器变换输出所需电压。

其工作原理主要依赖于开关管和变压器的协同工作，通过周期性切换开关管状态来实现能量的转换和传递。

反激式开关电源工作原理
反激式开关电源是一种常见的电源设计，其工作原理如下：
1. 输入电压：将交流电源输入到变压器的主线圈中。

主线圈的绕组根据需要选择适当的变比，以实现输入电压的转换和隔离。

2. 桥式整流：在主线圈的输出端连接一个桥式整流电路，将交流信号转换成直流信号。

桥式整流电路通常由四个二极管组成，通过改变二极管的导通方式，将正负半周的交流信号转换为正向的直流信号。

3. 滤波电容：为了进一步减小直流信号中的纹波成分，通常在桥式整流电路后面添加一个滤波电容。

滤波电容会充当一个能量储存器，在充电过程中吸收纹波成分，在电容放电过程中输出平稳的直流信号。

4. 开关管：在滤波电容充电期间，控制开关管的导通和截止状态，以避免电压过高和电流过大。

通常使用开关管，如MOSFET、BJT等。

当开关管导通时，它会允许电源输出电流，而当开关管截止时，它会切断电源输出。

5. 控制电路：使用控制电路来控制开关管的开关时间和频率。

控制电路通常会监测输出电压，并根据需要调整开关管的状态，以保持输出电压稳定。

通过上述步骤，反激式开关电源可以实现将输入电压转换为稳定的输出电压，具有高效率、小体积和广泛的应用范围。

反激式开关电源原理当输入电源通电时，输入滤波电路主要起到对输入电源信号进行滤波和平滑作用，防止干扰信号进入整个电路系统。

然后，经过整流桥将交流电转化为直流电。

接下来，该直流电经过功率开关管进行调制控制，这个过程就是控制电路的工作。

在变压器承担着功率传输和变压变换的任务。

它主要分为两个部分：升压器和降压器。

在开关管闭合的情况下，输入电流经过升压器，相应电压也增加，而各个部分的电感储能增加，当开关管打开时，通过变压器的二次侧输出电压由于电感储能的耦合作用而提高。

然后，经过输出整流电路，将变压器输出的交流信号转变为直流电。

最后，经过滤波电路对其进行平滑处理，去除残余脉动，使输出得到稳定的直流电源信号。

反激式开关电源的工作过程如下：开关管处于导通状态时，输入电压通过变压器升压转换为高压交流信号。

当开关管关闭时，变压器的二次侧有电感存储并释放能量，输出电压降低，并将能量传递到负载上。

通过对开关管的调制控制，可以实现对输出电压的稳定调控。

在反激式开关电源中，控制电路起着关键的作用，它根据反馈信号来控制开关管的导通和关闭状态，以实现对输出电压的稳定控制。

控制电路中通常包括反馈电路和比较器。

反馈电路用于检测输出电压并将其与参考电压进行比较，从而生成控制信号。

比较器根据控制信号来控制开关管的导通和关闭。

总结来说，反激式开关电源通过控制开关管的导通和关闭，将输入电源转换为合适的电压输出给负载，从而实现对输出电压的稳定调控。

它的原理主要是基于变压器的能量传输和变换，以及控制电路的控制信号来实现对开关管的调控。

该电源结构具有高效率、高功率密度和小体积等优点，被广泛应用于各个领域。

反激式开关电源工作原理
反激式开关电源工作原理是通过开关管和变压器的协同工作，将输入直流电压转换成需要的输出交流电压。

反激式开关电源由输入滤波电路、整流电路、开关管、变压器、输出整流滤波电路和反馈控制电路组成。

其工作原理如下：
1. 输入滤波电路：将输入的交流电压通过电感和电容的组合滤波，得到较为平稳的直流电压。

2. 整流电路：将输入滤波后的直流电压经过整流桥整流，使其变为单向的直流电压。

3. 开关管：开关管的作用是将经过整流的直流电压转换为高频脉冲信号。

开关管通与断的变化通过调节占空比来控制输出电压的大小，实现电压调节。

4. 变压器：开关管输出的高频脉冲信号经过变压器进行变压变换，转换为需要的输出交流电压。

5. 输出整流滤波电路：将变压器输出的交流电压进行整流和滤波，得到平滑的直流输出电压。

6. 反馈控制电路：通过对输出电压进行采样，并与参考电压进行比较，产生控制信号。

控制信号经过反馈电路调节开关管的占空比，以达到稳定输出电压的目的。

通过上述工作原理，反激式开关电源能够高效地将输入直流电压转换为需要的输出交流电压，并且具有体积小、效率高、稳定性好等优点，被广泛应用于各种电子设备中。

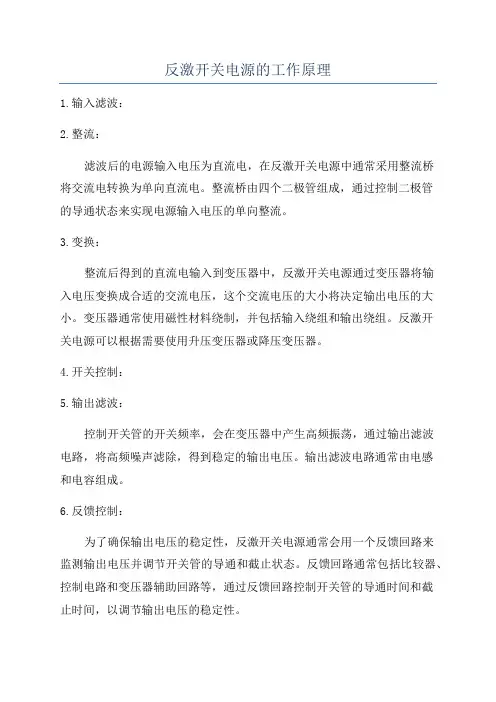

反激开关电源的工作原理
1.输入滤波：
2.整流：
滤波后的电源输入电压为直流电，在反激开关电源中通常采用整流桥
将交流电转换为单向直流电。

整流桥由四个二极管组成，通过控制二极管
的导通状态来实现电源输入电压的单向整流。

3.变换：
整流后得到的直流电输入到变压器中，反激开关电源通过变压器将输
入电压变换成合适的交流电压，这个交流电压的大小将决定输出电压的大小。

变压器通常使用磁性材料绕制，并包括输入绕组和输出绕组。

反激开
关电源可以根据需要使用升压变压器或降压变压器。

4.开关控制：
5.输出滤波：
控制开关管的开关频率，会在变压器中产生高频振荡，通过输出滤波
电路，将高频噪声滤除，得到稳定的输出电压。

输出滤波电路通常由电感
和电容组成。

6.反馈控制：
为了确保输出电压的稳定性，反激开关电源通常会用一个反馈回路来
监测输出电压并调节开关管的导通和截止状态。

反馈回路通常包括比较器、控制电路和变压器辅助回路等，通过反馈回路控制开关管的导通时间和截
止时间，以调节输出电压的稳定性。

综上所述，反激开关电源的工作原理主要包括输入滤波、整流、变换、开关控制、输出滤波和反馈控制等几个关键环节。

通过这些环节的有机组合，可以实现高效率、稳定输出的电源设计，广泛应用于各种电子设备中。

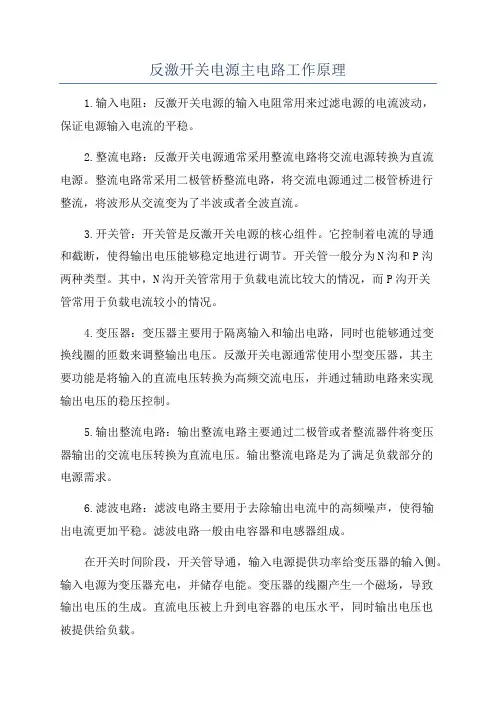

反激开关电源主电路工作原理1.输入电阻：反激开关电源的输入电阻常用来过滤电源的电流波动，保证电源输入电流的平稳。

2.整流电路：反激开关电源通常采用整流电路将交流电源转换为直流电源。

整流电路常采用二极管桥整流电路，将交流电源通过二极管桥进行整流，将波形从交流变为了半波或者全波直流。

3.开关管：开关管是反激开关电源的核心组件。

它控制着电流的导通和截断，使得输出电压能够稳定地进行调节。

开关管一般分为N沟和P沟两种类型。

其中，N沟开关管常用于负载电流比较大的情况，而P沟开关管常用于负载电流较小的情况。

4.变压器：变压器主要用于隔离输入和输出电路，同时也能够通过变换线圈的匝数来调整输出电压。

反激开关电源通常使用小型变压器，其主要功能是将输入的直流电压转换为高频交流电压，并通过辅助电路来实现输出电压的稳压控制。

5.输出整流电路：输出整流电路主要通过二极管或者整流器件将变压器输出的交流电压转换为直流电压。

输出整流电路是为了满足负载部分的电源需求。

6.滤波电路：滤波电路主要用于去除输出电流中的高频噪声，使得输出电流更加平稳。

滤波电路一般由电容器和电感器组成。

在开关时间阶段，开关管导通，输入电源提供功率给变压器的输入侧。

输入电源为变压器充电，并储存电能。

变压器的线圈产生一个磁场，导致输出电压的生成。

直流电压被上升到电容器的电压水平，同时输出电压也被提供给负载。

在关断时间阶段，开关管截断，变压器中的磁场崩溃。

变压器输出的电压变化时，电容器继续向负载提供电能，直到其电压下降到一定程度。

相同的操作在下一个周期中重复，从而提供稳定的输出电压。

反激开关电源主电路的工作原理可以通过控制开关管的导通和截断时间来实现对输出电压的调节和稳定。

通过改变导通和截断时间的比例，可以调整输出电压的大小。

反激开关电源还可以通过反馈回路来监测和调整输出电压，以确保其稳定性。

开关电源正激，反激是怎么工作的？
开关电源有正激，反激！没学过这个知识的，看到这个都会蒙，今天卧龙庄庄主给大家讲讲这个知识。

我们来讲讲这个原理！
一，正激式开关电源
如下图1，正激开关电源就是当开关管T1导通时，输出次级上端为正，下端为负，二极管D1导通，正常输出。

开关管T1关闭时，变压器次级下正上负，D1截止，输出也关闭！L1通过C2，负载，D1对负载继续供电。

它是通过变压器三个线圈实现正激。

如下图所示。

图1
二，反激式开关电源
反激开关电源就是当开关管T1导通时，变压器次级下正，上负，D1截止，无输出电压。

这时变压器次级只是储能作用。

当开关管T1关闭时，次级上正，下负，这时变压器把前面储蓄的能量，放出来。

D1导通，正常输出电压。

如下图2。

图2
三，它们的区别
这里有一点，正激为啥要用三个线圈，中间的线圈串一个二极管。

而反激只要两个线圈，这是为什么？
这是因为正激在开关管导通时磁芯充磁，而关断时，初级线圈会形成一个下正上负的反向电动势，而中间的线圈极性与初级线圈相反，形成一个上正，下负的电动势，这个电动势经过D3释放。

并且中间的线圈的电流与初级线圈的电流是反向的，这样就可以释放掉铁芯中的电磁。

不至于产生磁饱和，为下次充磁作准备。

反激式开关电源工作原理及波形分析
1.正半周期：当输入电源正半周电压大于输出电压时，开关管导通，此时电流从输入电源通过开关管，经过输出电感滤波电路，最终输出给负载。

2.负半周期：当输入电源负半周电压大于输出电压时，开关管关断，此时开关管两端的电感储能。

在每个周期的正半周期和负半周期之间，开关管的导通和关断交替进行，实现了输入到输出的电压变换。

1.输入电压波形：输入电压通常为交流电源，波形为正弦波。

在正半周，当开关管导通时，输入电压通过开关管正向通流。

在负半周，当开关管关断时，输入电压不能通过开关管。

2.开关电流波形：反激式开关电源的开关管导通时，开关电流呈现方波形式，开关管关断时，开关电流为零。

由于开关电流的突变，会引起较大的干扰和损耗，因此需要设计合适的控制电路来控制开关管的导通和关断。

3.输出电压波形：输出电压可以通过输出电感滤波电路平滑得到。

输出电压在开关管导通时，随着负载的需求，可以稳定输出。

输出电压在开关管关断时，输出电容滤波电路会维持输出电压的稳定。

4.输出电流波形：输出电流波形与负载的需求有关。

在电源供电正常的情况下，输出电流总是保持稳定。

通过对反激式开关电源的工作原理及波形分析，可以了解到其有效地实现了输入到输出的电压变换。

通过合适的控制电路设计，可以实现开关
管的精确控制，从而提高电源的效率和稳定性。

相比传统的线性电源，反激式开关电源具有体积小、效率高等优点，在实际应用中有着广泛的应用前景。

反激开关电源原理详解
反激开关电源是一种常见的电源供电方式，它主要由开关管、变压器、整流滤波电路、电压反馈电路和控制电路等部分组成。

其基本工作原理如下：
1. 工作周期开始时，开关管通态：当输入电压施加到开关管上时，开关管处于导通状态，电流通过变压器的一侧绕组，产生磁场，同时能量储存在磁场中。

2. 断开开关管：当开关管导通时间达到一定时间后，通过控制电路切断开关管的导通，使开关管进入关断状态。

3. 能量传递：当开关管关断后，存储在磁场中的能量会以电感的形式向输出电路传递。

由于电感具有阻抗特性，能量会以电感的方向逆向流动。

4. 反馈电路：在输出电路上设置反馈电路，反馈电路会监测输出电压，一旦输出电压低于设定值，反馈信号会通过控制电路控制开关管恢复导通。

5. 周期重复：以上步骤会周期性重复，使得输出电流和电压保持稳定。

反激开关电源工作原理的关键在于控制开关管的导通和关断。

通过控制电路对开关管进行控制，可以根据输出电压的变化来调整开关管的导通时间和关断时间，从而调节输出电压的稳定性和精确度。

总结起来，反激开关电源通过变压器和开关管的周期性工作，将输入电源转换成稳定的输出电压。

其优点是具有高效率、体积小、重量轻以及输出电压稳定等特点，广泛应用于电子产品和电力系统中。

反激式开关电源工作模式及原理简介【大比特导读】反激式开关电源是指使用反激高频变压器隔离输入输出回路的开关电源。

“反激”指的是在开关管接通的情况下，当输入为高电平时输出线路中串联的电感为放电状态；相反，在开关管断开的情况下，当输入为高电平时输出线路中的串联的电感为充电状态。

本文主要讲述的是反激式开关电源的原理。

1.反激式开关电源原理--简介反激式开关电源是指使用反激高频变压器隔离输入输出回路的开关电源。

“反激”指的是在开关管接通的情况下，当输入为高电平时输出线路中串联的电感为放电状态;相反，在开关管断开的情况下，当输入为高电平时输出线路中的串联的电感为充电状态。

与之相对的是“正激”式开关电源，当输入为高电平时输出线路中串联的电感为充电状态，相反当输入为高电平时输出线路中的串联的电感为放电状态，以此驱动负载。

2.反激式开关电源原理--工作模式反激式开关电源的电路结构比较简单，在小功率电路中应用非常广泛，在15kw光伏逆变器中用到的两个电源都是这种结构。

反激式开关电源有三种工作模式：连续模式、非连续模式以及临界模式。

在非连续工作模式中，功率管零电流开通，开通损耗小，而副边二极管零电流关断，可以不考虑反向恢复问题，对EMC会有一些好处。

3.反激式开关电源原理接下来小编会以单端反激式开关电源为例介绍其原理。

单端反激开关电源采用的是稳定性很好的双环路反馈的控制系统，所以它可以通过开关电源的PWM迅速调整脉冲占空比，从而在每一个周期内对前一个周期的输出电压和低级线圈充磁峰值电流进行有效调节，达到稳定输出电压的目的。

这种反馈控制电路的最大特点是：在输进电压和负载电流变化较大时，具有更快的动态响应速度，自动限制负载电流，补偿电路简单。

反激式开关电源原理反激式开关电源（flyback power supply）是一种常见的开关电源拓扑结构，广泛应用于电子产品、通信设备以及工业设备等领域。

它具有高效率、体积小、成本低等优点，在现代电子技术中应用非常广泛。

下面将详细介绍反激式开关电源的原理和工作过程。

1.开关管电路部分：开关管（MOSFET或BJT）作为主要开关元件，它的导通和截止通过控制电压或电流改变。

在正半周期内，开关管导通，输入电源向变压器的一端充电，同时能量储存到变压器的磁场中；在负半周期内，开关管截止，磁场能量被传递到输出电路中，从而实现电能的转换。

2.变压器电路部分：反激式开关电源中的变压器是一个关键组件，它负责将输入电源中的能量转换为输出电源所需的电压和电流。

变压器的一端连接开关管，另一端连接输出电路。

当开关管导通时，输入电源的能量通过变压器的互感作用储存到磁场中；当开关管截止时，储存在磁场中的能量通过互感作用传递到输出电路中。

变压器的变比决定了输入电源与输出电源之间的电压和电流转换关系。

3.输出电路部分：输出电路部分包括整流电路和滤波电路等。

在反激式开关电源中，输出电流的产生是通过变压器传递的磁场能量，经过整流后得到直流电压。

滤波电路则用于去除输出电路中的纹波，保证输出电压的稳定性。

1.开关管导通状态：当开关管导通时，输入电源的正电压通过变压器传递给输出电路，同时通过滤波电路获取直流电压。

开关管导通的时间很短，通常在几微秒到几毫秒之间。

2.开关管截止状态：当开关管截止时，变压器中储存的磁场能量开始传递到输出电路。

变压器中储存的磁场能量通过互感作用将电压和电流传递到输出电路中。

通过调整变压器的变比，可以实现输入电压向输出电压的降压或升压转换。

1.高效率：由于开关管的截止和导通可以精确地控制，反激式开关电源具有较高的转换效率。

一般情况下，其转换效率可以达到80%以上，甚至可以达到90%以上。

2.体积小：反激式开关电源采用了变压器来实现电能转换，无需使用大型的电容或电感器件，节省了空间。

反激开关电源的工作原理(一)反激开关电源的工作原理什么是反激开关电源反激开关电源是一种常见的电源变换器类型，常用于电子设备中。

它通过将输入电压转换为所需的输出电压，以供给电子设备正常工作。

工作原理概述反激开关电源主要由输入端、开关元件、变压器、输出端和控制电路组成。

它的工作原理可以概括如下：1.输入端接收交流电源，然后通过整流电路将交流电压转换为直流电压。

2.直流电压经过滤波电路，去除电源中的纹波，并稳定输出电压。

3.控制电路感知输出电压的变化，并根据需求调整开关元件的工作状态。

4.开关元件周期性地打开和关闭，通过变压器传递能量。

5.变压器将输入电压变换成所需的输出电压，并经过输出端供给负载。

工作原理详解输入端和整流电路输入端接收交流电源，并通过整流电路将交流电压转换为直流电压。

整流电路通常采用二极管桥整流器，它将交流电按照正负半周期分别经过四个二极管，从而获得整流后的直流电压。

滤波电路和稳压电路滤波电路用于去除直流电压中的纹波，以保证输出电压稳定。

常见的滤波电路包括电容滤波和电感滤波。

在滤波电路之后，稳压电路会对输出电压进行调节，确保其稳定在预定的数值。

控制电路和开关元件控制电路通过感知输出电压的变化情况，以控制开关元件的工作状态。

开关元件通常采用晶体管或场效应管，它会周期性地打开和关闭，以调整能量的传递。

控制电路可以根据需求，通过改变开关元件的工作周期和占空比，来实现对输出电压的精确控制。

变压器和输出端变压器是反激开关电源中的关键组件，它将输入电压变换成所需的输出电压。

变压器一般包括一个主绕组和一个副绕组，通过磁耦合将能量从输入端传递到输出端。

输出端将稳定的输出电压供给负载，让电子设备正常工作。

总结反激开关电源通过整流、滤波、稳压、变压等过程，将输入电压转换为所需的输出电压，并供给电子设备。

它的工作原理涉及到输入端、整流电路、滤波电路、稳压电路、控制电路、开关元件、变压器和输出端等多个组成部分。

反激开关电源一．定义：直流电压正好激励变压器的初级线圈时，变压器的次级线圈并没有向负载提供输出功率，而是仅在关断变压器初级线圈的激励电压后，才对负载提供输出功率。

二．反激开关电源的主电路开关管导通时，反激开关电源将电能转化为磁能，存储在变压器中； 开关管关断时，发激开关电源再将存储的磁能转化为电能传送给负载。

电路特点：1. 结构简单，效率高，体积小，造价低2. 输出纹波电压比较大3. 输出功率一般在150W 一下，经常作为辅助电源应用在控制系统中4. 适合多输出小功率场合三．反激开关电源原理分析CCM 模式1. 开关管T 导通电源电压in V 加在变压器的初级绕组1N 上，在次级绕组2N 上产生感应电压221N in N u V N =-，初级绕组电流线性增加，in P P V di dt L =，电流P i 最大值max min in P P P V I I DT L --=+，变压器铁心被磁化，磁通线性增加，()1in VDT N +∆Φ=。
