FLYBACK设计FLYBACK(又称为回放式电源转换器或反馈电源回路)是一种常见的开关电源拓扑结构，它是一种离散电源转换器，为DC-DC电路提供稳定的输出电压。
FLYBACK设计需要考虑的因素包括输入电压范围、输出电压和电流要求、功率损耗、稳定性和效率等。
FLYBACK基本原理是通过变压器进行能量传递。
变压器由输入端的电感、输出端的电感和绕组匝数的比值组成。
当开关管导通时，电感储存能量；当开关管关断时，能量通过二极管传递给输出端。
通过调整开关管的导通时间，可以实现输出电压的调节。
FLYBACK设计的第一步是确定输入电压范围和输出电压要求。
输入电压范围通常由您的应用需求决定，而输出电压需要根据所驱动的负载电路来选择。
例如，如果需要驱动一组LED灯，输出电压应与LED的电压匹配。
您可能还需要考虑到电压的调整范围和调整精度。
第二步是选择适当的电力元件，如变压器、开关管和二极管等。
变压器的匝比决定了输入电压和输出电压的比例，因此需要根据输出电压来选择合适的变压器。
开关管的选择也很重要，您需要选择具有适当承载电流和开关频率的开关管。
二极管应具有足够的反向耐压和快速恢复时间。
第三步是设计控制电路。
控制电路的作用是实时监测输出电压并调整开关管的导通时间。
一种常见的控制电路是基于反馈的控制方法。
它通常由比较器、误差放大器和PWM控制器组成。
误差放大器通过比较设定值和实际输出电压来产生误差信号，然后传递给比较器。
比较器会将误差信号与参考信号进行比较，并产生PWM信号，控制开关管的导通时间。
最后一步是进行性能和稳定性分析。
您需要进行电路稳定性、转换效率和功率损失等方面的计算和测试。
这些分析可以帮助您优化设计，提高转换效率并降低功率损耗。
总之，FLYBACK设计需要考虑输入输出电压、功率因数校正、电流调节、短路保护、过电压保护等各项设计指标。
通过选择适当的电力元件，设计合适的控制电路并进行性能和稳定性分析，可以实现高效且稳定的DC-DC电路。
fly back电路原理Flyback电路原理解析1. 引言在电子领域中，Flyback电路是一种常见的开关电源电路。
它通过电感和开关管来实现能量存储和转换，被广泛应用于各种电子设备中。
本文将从浅入深，逐步解释Flyback电路的相关原理。
2. Flyback电路概述Flyback电路是一种基于能量存储原理的开关电源电路。
它由输入电源、开关管、变压器和输出负载组成。
其基本原理是：通过开关管周期性地将输入电流进行开关，使得能量储存在变压器的磁场中，然后通过缓冲电容和输出负载实现电能的转换。
3. Flyback电路的工作原理Flyback电路的工作原理可以归纳为以下几个关键步骤：断开开关管当开关管断开时，输入电源与变压器之间没有电流流动。
此时，由于变压器的磁场储能，其两端的电流不会突变，而是逐渐减小。
开关管闭合当开关管闭合时，输入电源与变压器之间建立起电流。
此时，变压器的磁场能量开始转化为电流能量，使得变压器两端的电流迅速增加。
磁场崩溃在开关管闭合的过程中，当输入电流持续流入时，变压器的磁场能量逐渐积累。
然而，当开关管断开时，输入电流突然中断，使得磁场能量无法继续储存。
这时，磁场能量会以感应电动势的形式引发在变压器绕组中产生电压。
能量转移由于断开开关管后的崩溃磁场引发的感应电动势，变压器绕组上的电压会增大，甚至达到输出负载所需的电压。
随后，该电压通过输出电路传递给负载。
同时，输出电路中的缓冲电容会储存一部分能量，以保持输出电压的稳定性。
4. Flyback电路的特点Flyback电路具有以下几个突出的特点： - 隔离性：由于变压器的存在，输入电源与输出负载之间可以实现电气隔离。
- 多输出：通过合理设计变压器绕组，Flyback电路可以实现多路输出。
- 反馈控制：通过添加反馈控制回路，可以实现对输出电压、电流等参数的精确控制。
- 高效性：Flyback电路具备较高的能量转换效率，能够满足不同应用场景的要求。

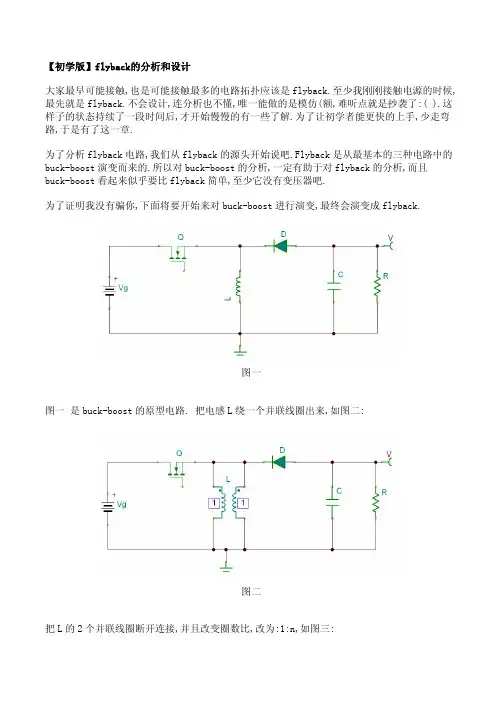

【初学版】flyback的分析和设计大家最早可能接触,也是可能接触最多的电路拓扑应该是flyback.至少我刚刚接触电源的时候,最先就是flyback.不会设计,连分析也不懂,唯一能做的是模仿(额,难听点就是抄袭了:( ).这样子的状态持续了一段时间后,才开始慢慢的有一些了解.为了让初学者能更快的上手,少走弯路,于是有了这一章.为了分析flyback电路,我们从flyback的源头开始说吧.Flyback是从最基本的三种电路中的buck-boost演变而来的.所以对buck-boost的分析,一定有助于对flyback的分析,而且buck-boost看起来似乎要比flyback简单,至少它没有变压器吧.为了证明我没有骗你,下面将要开始来对buck-boost进行演变,最终会演变成flyback.图一图一 是buck-boost的原型电路. 把电感L绕一个并联线圈出来,如图二:图二把L的2个并联线圈断开连接,并且改变圈数比,改为:1:n,如图三:图三把图三中的二极管沿着所在回路移动,变成阴极朝外的样子,并且,改变输出电压V和接地的位置如图四:图四把图四中的Q顺着回路移动到变压器下方,如图五:图五把图五的电路,重新整理一下成图六.^_^,这样子和你见到的flyback有点像了吧.图六以上说明,我们研究buck-boost的行为特性,对研究flyback的行为特性有很大的帮助.1. 电路工作在连续状态(CCM),也就是说电感电流L是连续的,任何时候电感中总存在电流.(电路的另一种工作状态DCM将在以后的章节中分析)2. 在一的假设下,电路工作就可以分成2个状态,状态1,Q开通,二极管D关断,这个状态时间长度为t1, ,Ts为周期,这个状态记为d,状态2,Q关断,二极管D开通,这个状态记为 ,d' ＝1-d.3. 电感L中的电流 纹波和电容C上的电压纹波相对其直流分流来说都很小.一个好的设计,要求输出的电压纹波总是很小,所以,C的纹波小,总是成立的.4. 所有的损耗都不讨论先.即,电路所有原件是理想的.5. 电路工作在一个稳定的状态下.第一个工作状态:mosfet Q开通,二极管D关断.如图八所示:图八列写状态方程:(1)(2)因为有前面的假设,所以2可以简化为:(3)状态1的持续时间为 dTs.第二个工作状态:Mosfet Q关断,二极管D开通.如图九所示:图九(4)(5)状态2持续时间为(1-d)Ts,记为d'Ts.由于这是一个和谐的电路,所以有:(6)(7)解等式 6 和 7 ,并利用 d+d' =1可得:(8)(9)从等式 8 看到了在CCM模式下面buck-boost的直流增益,因为flyback是从buck-boost变来的,所以我们猜测flyback的直流增益应该和这个有些像(具体见后文推导).从等式 9 看到了在CCM模式下面buck-boost的电感的平均电流就等于输出的电流除以d'.接着马上研究一下mosfet和D所承受的电压.在状态1,二极管D关断,所承受的反压为:(10)利用等式8的结果,则(10)可以写为: (11)同理可在状态 2 计算Mosfet所承受的电压: (12)等式 11 和等式 12 在告诉我们,占空比 d 越大,输出电压V的值越高,Mosfet和二极管D所承受的电压越高(好像是废话,输出电压越高,直观来说器件所承受的电压也越高嘛).等式 11 和等式 12,不仅仅验证了这个直观的想法,而且定量的给出了电压的大小,这个是有意义的事情.下面研究一下这个电路中的电流吧.电感的平均电流i等式9 已经给出,是和输出电流相关,那电感的纹波电流呢?在状态1,电感电流的示意图如图十所示(在画图板里面画的图,难看一点了,能看明白就好了,将就用下吧):图十从图十中计算:(13)这个的大小是可以被设计的.而且,如果电路是理想无损耗的话,当输入电压和输出电压确定后,这个值是不随着输出电流变化的,它被电感所确定了!这个很重要,对后面的DCM状态的分析很重要.前面有假设相对i很小,那现在给出一个具体的值,比如 设计成i的5%.有效值(RMS)的计算,按照公式是这么算:(14)在电源中,最常见的是梯形波(三角波是梯形波的一种特殊形式),每次都按 14 的方法计算RMS 值是不是觉得很烦呢?有没有简单的方法啊?答案,有,下面就是一个很简单的计算诸如梯形波一类分段线性函数的有效值的方法.真的很简单,像梯形波这样子,一般用心算就可以得出来近似值了哦...一个如图十一的波形,有效值可以这样子计算:图十一(14a)其中D1,D2,D3,分别表示该段经历的时间占总时间的比例.好,马上来利用一下我们的秘籍来计算通过Mosfet,二极管D和电感的RMS电流.这个事情很有意义.已经假设为5%的i的大小,则通过Mosfet的RMS电流(15)有发现什么没有?这个值是不是非常接近于用电感电流的平均值i来计算的RMS值啊(说明在小纹波的情况下,用平均值来代替RMS值,是一个好办法.因为通常来说,平均值都比RMS值好计算^_^).同理,流过二极管D的RMS电流可以表示为:(16)流过电感L的RMS电流可以表示为:(17)到这里,几乎所有的原件都计算了,除了C.下面就来计算C的一些东西.C上的纹波电压.利用我们前面的假设,在d'时间段内,有:(18)所以有:(19)对C进行充放电的电流只是纹波电流,其直流成分都供给了负载,所以有:(20)其中 表示输出电流并且好,到现在为止,你已经是一个CCM模式的buck-boost的初级设计师了。

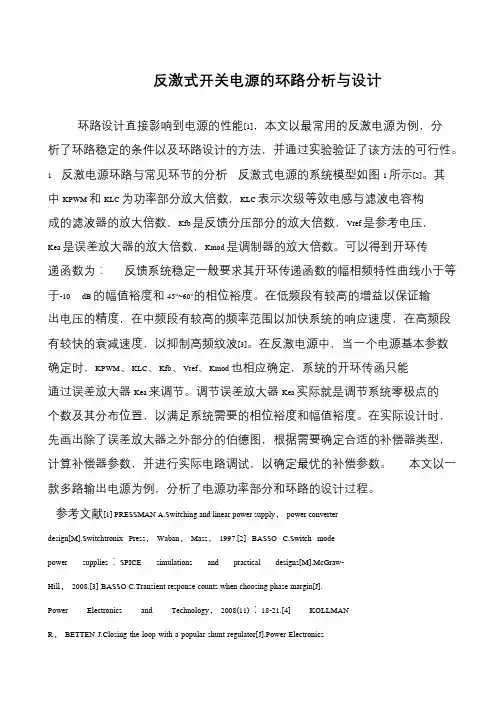

反激式开关电源的环路分析与设计环路设计直接影响到电源的性能[1]，本文以最常用的反激电源为例，分析了环路稳定的条件以及环路设计的方法，并通过实验验证了该方法的可行性。
1 反激电源环路与常见环节的分析反激式电源的系统模型如图1 所示[2]。
其中KPWM 和KLC 为功率部分放大倍数，KLC 表示次级等效电感与滤波电容构成的滤波器的放大倍数，Kfb 是反馈分压部分的放大倍数，Vref 是参考电压，Kea 是误差放大器的放大倍数，Kmod 是调制器的放大倍数。
可以得到开环传递函数为：反馈系统稳定一般要求其开环传递函数的幅相频特性曲线小于等于-10 dB 的幅值裕度和45°~60°的相位裕度。
在低频段有较高的增益以保证输出电压的精度，在中频段有较高的频率范围以加快系统的响应速度，在高频段有较快的衰减速度，以抑制高频纹波[3]。
在反激电源中，当一个电源基本参数确定时，KPWM、KLC、Kfb、Vref、Kmod 也相应确定，系统的开环传函只能通过误差放大器Kea 来调节。
调节误差放大器Kea 实际就是调节系统零极点的个数及其分布位置，以满足系统需要的相位裕度和幅值裕度。
在实际设计时，先画出除了误差放大器之外部分的伯德图，根据需要确定合适的补偿器类型，计算补偿器参数，并进行实际电路调试，以确定最优的补偿参数。
本文以一款多路输出电源为例，分析了电源功率部分和环路的设计过程。
参考文献[1] PRESSMAN A.Switching and linear power supply，power converter design[M].Switchtronix Press，Waban，Mass，1997.[2] BASSO C.Switch mode power supplies：SPICE simulations and practical designs[M].McGraw- Hill，2008.[3] BASSO C.Transient response counts when choosing phase margin[J]. Power Electronics and Technology，2008(11)：18-21.[4] KOLLMAN R，BETTEN J.Closing the loop with a popular shunt regulator[J].Power Electronics。

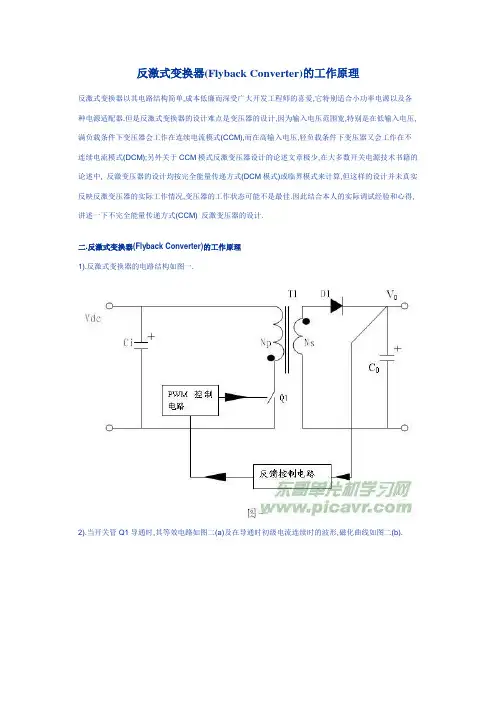

反激式变换器(Flyback Converter)的工作原理反激式变换器以其电路结构简单,成本低廉而深受广大开发工程师的喜爱,它特别适合小功率电源以及各种电源适配器.但是反激式变换器的设计难点是变压器的设计,因为输入电压范围宽,特别是在低输入电压,满负载条件下变压器会工作在连续电流模式(CCM),而在高输入电压,轻负载条件下变压器又会工作在不连续电流模式(DCM);另外关于CCM模式反激变压器设计的论述文章极少,在大多数开关电源技术书籍的论述中, 反激变压器的设计均按完全能量传递方式(DCM模式)或临界模式来计算,但这样的设计并未真实反映反激变压器的实际工作情况,变压器的工作状态可能不是最佳.因此结合本人的实际调试经验和心得,讲述一下不完全能量传递方式(CCM) 反激变压器的设计.二.反激式变换器(Flyback Converter)的工作原理1).反激式变换器的电路结构如图一.2).当开关管Q1导通时,其等效电路如图二(a)及在导通时初级电流连续时的波形,磁化曲线如图二(b).当Q1导通,T1之初级线圈渐渐地会有初级电流流过,能量就会储存在其中.由于变压器初级与次级侧之线圈极性是相反的,因此二极管D1不会导通,输出功率则由Co来提供.此时变压器相当于一个串联电感Lp,初级线圈电流Ip可以表示为:Vdc=Lp*dip/dt此时变压器磁芯之磁通密度会从剩磁Br增加到工作峰值Bw.3.当Q1截止时, 其等效电路如图三(a)及在截止时次级电流波形,磁化曲线如图三(b).当Q1截止时,变压器之安匝数(Ampere-Turns NI)不会改变,因为∆B并没有相对的改变.当∆B向负的方向改变时(即从Bw降低到Br),在变压器所有线圈之电压极性将会反转,并使D1导通,也就是说储存在变压器中的能量会经D1,传递到Co和负载上.此时次级线圈两端电压为:Vs(t)=Vo+Vf (Vf为二极管D1的压降).次级线圈电流:Lp=(Np/Ns)2*Ls (Ls为次级线圈电感量)由于变压器能量没有完全转移,在下一次导通时,还有能量储存在变压器中,次级电流并没有降低到0值,因此称为连续电流模式或不完全能量传递模式(CCM).三.CCM模式下反激变压器设计的步骤1. 确定电源规格.1. .输入电压范围Vin=85—265Vac;2. .输出电压/负载电流:Vout1=5V/10A,Vout2=12V/1A;3. .变压器的效率ŋ=0.902. 工作频率和最大占空比确定.取:工作频率fosc=100KHz, 最大占空比Dmax=0.45.T=1/fosc=10us.Ton(max)=0.45*10=4.5usToff=10-4.5=5.5us.3. 计算变压器初与次级匝数比n(Np/Ns=n).最低输入电压Vin(min)=85*√2-20=100Vdc(取低频纹波为20V).根据伏特-秒平衡,有: Vin(min)* Dmax= (Vout+Vf)*(1-Dmax)*n.n= [Vin(min)* Dmax]/ [(Vout+Vf)*(1-Dmax)]n=[100*0.45]/[(5+1.0)*0.55]=13.644. 变压器初级峰值电流的计算.设+5V输出电流的过流点为120%;+5v和+12v整流二极管的正向压降均为1.0V. +5V输出功率Pout1=(V01+V f)*I01*120%=6*10*1.2=72W+12V输出功率Pout2=(V02+V f)*I02=13*1=13W变压器次级输出总功率Pout=Pout1+Pout2=85W如图四, 设Ip2=k*Ip1, 取k=0.41/2*(Ip1+Ip2)*Vin(min)*Ton(max)/T= Pout/ŋIp1=2*Pout/[ŋ(1+k)*Vin(min)*Dmax]=2*85/[0.90*(1+0.4)*100*0.45]=3.00AIp2=0.4*Ip1=1.20A5. 变压器初级电感量的计算.由式子Vdc=Lp*dip/dt,得:Lp= Vin(min)*Ton(max)/[Ip1-Ip2]=100*4.5/[3.00-1.20]=250uH6.变压器铁芯的选择.根据式子Aw*Ae=Pt*106/[2*ko*kc*fosc*Bm*j*ŋ],其中: Pt(变压器的标称输出功率)= Pout=85WKo(窗口的铜填充系数)=0.4Kc(磁芯填充系数)=1(对于铁氧体),变压器磁通密度Bm=1500 Gsj(电流密度): j=5A/mm2;Aw*Ae=85*106/[2*0.4*1*100*103*1500Gs*5*0.90]=0.157cm4考虑到绕线空间,选择窗口面积大的磁芯,查表:EER2834S铁氧体磁芯的有效截面积Ae=0.854cm2它的窗口面积Aw=148mm2=1.48cm2EER2834S的功率容量乘积为Ap =Ae*Aw=1.48*0.854=1.264cm4 >0.157cm4故选择EER2834S铁氧体磁芯.7.变压器初级匝数及气隙长度的计算.1).由Np=Lp*(Ip1-Ip2)/[Ae*Bm],得:Np=250*(3.00-1.20)/[85.4*0.15] =35.12 取Np=36由Lp=uo*ur*Np2*Ae/lg,得:气隙长度lg=uo*ur*Ae*Np2/Lp=4*3.14*10-7*1*85.4mm2*362/(250.0*10-3mH)=0.556mm 取lg=0.6mm2). 当+5V限流输出,Ip为最大时(Ip=Ip1=3.00A),检查Bmax.Bmax=Lp*Ip/[Ae*Np]=250*10-6*3.00/[85.4 mm2*36]=0.2440T=2440Gs <3000Gs因此变压器磁芯选择通过.8. 变压器次级匝数的计算.Ns1(5v)=Np/n=36/13.64=2.64 取Ns1=3Ns2(12v)=(12+1)* Ns1/(5+1)=6.50 取Ns2=7故初次级实际匝比:n=36/3=129.重新核算占空比Dmax和Dmin.1).当输入电压为最低时: Vin(min)=100Vdc.由Vin(min)* Dmax= (Vout+Vf)*(1-Dmax)*n,得:Dmax=(Vout+Vf)*n/[(Vout+Vf)*n+ Vin(min)]=6*12/[6*12+100]=0.4182).当输入电压为最高时: Vin(max)=265*1.414=374.7Vdc.Dmin=(Vout+Vf)*n/[(Vout+Vf)*n+ Vin(max)]=6*12.00/[6*12.00+374.7]=0.1610. 重新核算变压器初级电流的峰值Ip和有效值Ip(rms).1).在输入电压为最低Vin(min)和占空比为Dmax条件下,计算Ip值和K值.(如图五)设Ip2=k*Ip1.实际输出功率Pout'=6*10+13*1=73W1/2*(Ip1+Ip2)*Vin(min)*Ton(max)/T= Pout'/ŋ(1)K=1-[Vin(min)* Ton(max)]/(Ip1*Lp) (2)由(1)(2)得:Ip1=1/2*{2*Pout'*T/[ŋ* Vin(min)*Ton(max)]+Vin(min)* Ton(max)/Lp}=0.5*{2*73*10/[0.90*100*4.18]+100*4.18/250.0}=2.78AK=1-100*4.18/[2.78*250]=0.40Ip2=k*Ip1=2.78*0.40=1.11A2).初级电流有效值Ip(rms)=[Ton/(3T)*(Ip12+Ip22+Ip1*Ip2)]1/2=[0.418/3*(2.782+1.112+2.78*1.11)] 1/2=1.30A11. 次级线圈的峰值电流和有效值电流计算:当开关管截止时, 变压器之安匝数(Ampere-Turns NI)不会改变,因为∆B并没有相对的改变.因此开关管截止时,初级峰值电流与匝数的乘积等于次级各绕组匝数与峰值电流乘积之和(Np*Ip=Ns1*Is1p+Ns2*Is2p).由于多路输出的次级电流波形是随各组负载电流的不同而不同, 因而次级电流的有效值也不同.然而次级负载电流小的回路电流波形,在连续时接近梯形波,在不连续时接近三角波,因此为了计算方便,可以先计算负载电流小的回路电流有效值.1).首先假设+12V输出回路次级线圈的电流波形为连续,电流波形如下(图一):1/2*[Is2p +Is2b]*toff/T=I02(3)Ls1*[Is2p–Is2b]/toff=V02+Vf (4)Ls2/Lp=(Ns2/Np)2(5)由(3)(4)(5)式得:Is2p=1/2*{2*I02/[1-D]+[V02+Vf]*[1-D]*T*Np2/[Ns22*Lp]}=0.5*{2*1/[1-0.418]+[12+1]*[1-0.418]*10*362/[72*250]}=5.72AIs2b =I01/[1-D]-1/2*[V01+Vf]*[1-D]*Np2/[Ns22*Lp]=1/0.582-0.5*13*0.582*10*362/[72*250]=-2.28A <0因此假设不成立.则+12V输出回路次级线圈的电流波形为不连续, 电流波形如上(图七). 令+12V整流管导通时间为t’.将Is2b=0代入(3)(4)(5)式得:1/2*Is2p*t’/T=I02(6)Ls1*Is2p/t’=V02+Vf (7)Ls2/Lp=(Ns2/Np)2(8)由(6)(7)(8)式得:Is2p={(V02+Vf)*2*I02*T*Np2/[Lp*Ns22]}1/2={2*1*[12+1]*10*362/[72*250]} 1/2=5.24At’=2*I02*T/ Is2p=2*1*10/5.24=3.817us2).+12V输出回路次级线圈的有效值电流:Is2(rms)= [t’/(3T)]1/2*Is2p=[3.817/3*10] 1/2*5.24=1.87A3).+5v输出回路次级线圈的有效值电流计算:Is1rms= Is2(rms)*I01/I02=1.87*10/1=18.7A12.变压器初级线圈和次级线圈的线径计算.1).导线横截面积:前面已提到,取电流密度j=5A/mm2变压器初级线圈:导线截面积= Ip(rms)/j=1.3A/5A/mm2=0.26mm2变压器次级线圈:(+5V)导线截面积= Is1(rms)/j=18.7A/5A/mm2=3.74 mm2(+12V)导线截面积= Is2(rms)/j=1.87A/5A/mm2=0.374mm22).线径及根数的选取.考虑导线的趋肤效应,因此导线的线径建议不超过穿透厚度的2倍.穿透厚度=66.1*k/(f)1/2k为材质常数,Cu在20℃时k=1.=66.1/(100*103)1/2=0.20因此导线的线径不要超过0.40mm.由于EER2834S骨架宽度为22mm,除去6.0mm的挡墙宽度,仅剩下16.0mm的线包宽度.因此所选线径必须满足每层线圈刚好绕满.3).变压器初级线圈线径:线圈根数=0.26*4/[0.4*0.4*3.14]=0.26/0.1256=2取Φ0.40*2根并绕18圈,分两层串联绕线.4).变压器次级线圈线径:+5V: 线圈根数=3.74/0.1256=30取Φ0.40*10根并绕3圈, 分三层并联绕线.+12V: 线圈根数=0.374/0.1256=3取Φ0.40*1根并绕7圈, 分三层并联绕线.5).变压器绕线结构及工艺.为了减小变压器的漏感,建议采取三文治绕法,而且采取该绕法的电源EMI性能比较好.四.结论.由于连续模式下电流峰值比不连续模式下小,开关管的开关损耗较小,因此在功率稍大的反激变换器中均采用连续模式,且电源的效率比较高.由于反激式变压器的设计是反激变换器的设计重点,也是设计难点,如果参数不合理,则会直接影响到整个变换器的性能,严重者会造成磁芯饱和而损害开关管,因此在设计反激变压器时应小心谨慎,而且变压器的参数需要经过反复试验才能达到最佳.。

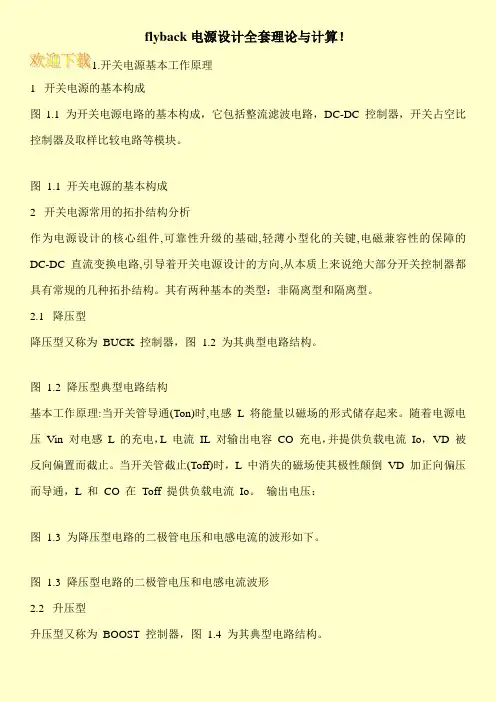

flyback电源设计全套理论与计算！
1.开关电源基本工作原理
1 开关电源的基本构成
图1.1 为开关电源电路的基本构成，它包括整流滤波电路，DC-DC 控制器，开关占空比控制器及取样比较电路等模块。
图1.1 开关电源的基本构成
2 开关电源常用的拓扑结构分析
作为电源设计的核心组件,可靠性升级的基础,轻薄小型化的关键,电磁兼容性的保障的DC-DC 直流变换电路,引导着开关电源设计的方向,从本质上来说绝大部分开关控制器都具有常规的几种拓扑结构。
其有两种基本的类型：非隔离型和隔离型。
2.1 降压型
降压型又称为BUCK 控制器，图1.2 为其典型电路结构。
图1.2 降压型典型电路结构
基本工作原理:当开关管导通(Ton)时,电感L 将能量以磁场的形式储存起来。
随着电源电压Vin 对电感L 的充电，L 电流IL 对输出电容CO 充电，并提供负载电流Io，VD 被反向偏置而截止。
当开关管截止(Toff)时，L 中消失的磁场使其极性颠倒VD 加正向偏压而导通，L 和CO 在Toff 提供负载电流Io。
输出电压：
图1.3 为降压型电路的二极管电压和电感电流的波形如下。
图1.3 降压型电路的二极管电压和电感电流波形
2.2 升压型
升压型又称为BOOST 控制器，图1.4 为其典型电路结构。

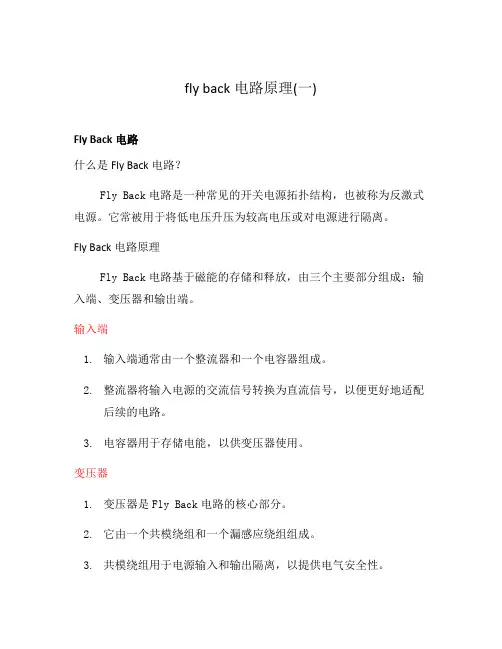

fly back电路原理(一)Fly Back电路什么是Fly Back电路？Fly Back电路是一种常见的开关电源拓扑结构，也被称为反激式电源。
它常被用于将低电压升压为较高电压或对电源进行隔离。
Fly Back电路原理Fly Back电路基于磁能的存储和释放，由三个主要部分组成：输入端、变压器和输出端。
输入端1.输入端通常由一个整流器和一个电容器组成。
2.整流器将输入电源的交流信号转换为直流信号，以便更好地适配后续的电路。
3.电容器用于存储电能，以供变压器使用。
变压器1.变压器是Fly Back电路的核心部分。
2.它由一个共模绕组和一个漏感应绕组组成。
3.共模绕组用于电源输入和输出隔离，以提供电气安全性。
4.漏感应绕组用于存储和传输磁能。
输出端1.输出端通常由一个整流器和一个滤波器组成。
2.整流器将变压器输出的交流信号转换为直流信号。
3.滤波器用于平滑输出信号，以减小波动。
Fly Back电路工作过程Fly Back电路的工作过程可以概括为以下几个步骤：1.输入电源施加电压，电流通过整流器和电容器进入变压器。
2.当电机通电，变压器的核心磁化，磁能存储在漏感应绕组中。
3.在磁能储存完成后，输入电流停止，导致漏感应绕组中的磁场崩溃。
4.磁场崩溃时，漏感应绕组中的能量会导致电压上升，通过电压合适的二极管传送到输出端。
5.输出端整流器将交流信号转换为直流信号，并通过滤波器平滑输出。
Fly Back电路的特点Fly Back电路具有以下几个特点：1.高效性：由于变压器的能量存储和释放，Fly Back电路通常具有较高的效率。
2.隔离性：共模绕组提供输入和输出的电气隔离，可以增强电源的安全性。
3.简单性：Fly Back电路相对于其他拓扑结构，如Boost和Buck-Boost，更容易设计和实现。
4.适应性：由于变压器的存在，Fly Back电路适用于宽范围的输入电压和输出电压需求。
结论通过以上对Fly Back电路的介绍，我们可以看到它是一种常见且有效的开关电源拓扑结构。

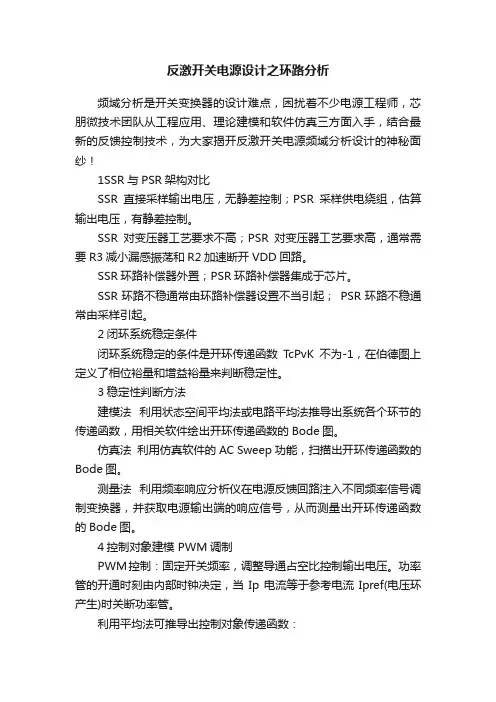

反激开关电源设计之环路分析频域分析是开关变换器的设计难点，困扰着不少电源工程师，芯朋微技术团队从工程应用、理论建模和软件仿真三方面入手，结合最新的反馈控制技术，为大家揭开反激开关电源频域分析设计的神秘面纱！1SSR与PSR架构对比SSR直接采样输出电压，无静差控制；PSR采样供电绕组，估算输出电压，有静差控制。
SSR对变压器工艺要求不高；PSR对变压器工艺要求高，通常需要R3减小漏感振荡和R2加速断开VDD回路。
SSR环路补偿器外置；PSR环路补偿器集成于芯片。
SSR环路不稳通常由环路补偿器设置不当引起；PSR环路不稳通常由采样引起。
2闭环系统稳定条件闭环系统稳定的条件是开环传递函数T cPvK不为-1，在伯德图上定义了相位裕量和增益裕量来判断稳定性。
3稳定性判断方法建模法利用状态空间平均法或电路平均法推导出系统各个环节的传递函数，用相关软件绘出开环传递函数的Bode图。
仿真法利用仿真软件的AC Sweep功能，扫描出开环传递函数的Bode图。
测量法利用频率响应分析仪在电源反馈回路注入不同频率信号调制变换器，并获取电源输出端的响应信号，从而测量出开环传递函数的Bode图。
4控制对象建模 PWM调制PWM控制：固定开关频率，调整导通占空比控制输出电压。
功率管的开通时刻由内部时钟决定，当Ip电流等于参考电流Ipref(电压环产生)时关断功率管。
利用平均法可推导出控制对象传递函数：CCM控制对象PvDCM控制对象PvPFM调制PFM控制：固定Ipref，调整开关频率控制输出电压。
利用电路平均法可推导出控制对象传递函数：DCM控制对象5环路补偿器6SSR与PSR稳定性对比SSR由于环路补偿器外置，且采样环节工作在线性区，可通过FRA法，准确得到开环传递函数Bode图；PSR由于环路控制器集成，且反馈回路工作在强非线性区(脉冲采样变压器辅助绕组，估算输出电压)，FRA法不再适用。
SSR控制对象只有90度相移(忽略高频右半平面零点)，但叠加环路补偿器的纯积分的90度相移，存在不稳定可能(-180度)，需靠合理设计零点来提升相位裕量和增益裕量；PSR环路补偿器由于没有纯积分，开环传递函数达不到180度相移，不存在环路上的不稳定情况(假定芯片内置极点合理)。
flyback电路的反馈回路设计
Flyback变换器是一种常见的开关电源拓扑，其反馈回路的设计是其中的关键部分。
以下是Flyback变换器反馈回路的设计：
1. 反馈电压源：在Flyback变换器中，通常使用一个电压源作为反馈电压。
这个电压源可以是线性调节器，也可以是脉冲宽度调制（PWM）调节器。
线性调节器可以提供连续的输出电压控制，而PWM调节器则可以提供更快的响应速度。
2. 反馈电阻和电容：反馈电阻和电容用于形成反馈回路。
电阻用于提供反馈电流，电容则用于存储和释放能量。
电阻和电容的选择需要考虑到电路的稳定性、响应速度以及功耗等因素。
3. 反馈电流检测：在Flyback变换器中，通常使用一个电流检测电阻来检测反馈电流。
这个电流检测电阻的两端电压可以直接反馈到调节器，从而实现对输出电压的控制。
4. 调节器：调节器是反馈回路的核心部分，它根据反馈信号来调整开关电源的工作状态，从而实现对输出电压的控制。
调节器的选择需要考虑到电路的性能、功耗以及成本等因素。
以上就是Flyback变换器反馈回路的设计，具体的设计需要根据电路的性能要求以及成本限制来进行。
反激电源的控制环路设计反激电源（flyback power supply）是一种常用的开关电源拓扑结构。
反激电源的控制环路设计关键是根据电源的输出要求和负载特性来选择合适的控制策略，并确定合适的控制器参数。
本文将从控制策略和参数选择两个方面来进行详细探讨。
一、控制策略选择1.常规PWM控制：反激电源最常用的控制策略是基于脉冲宽度调制（PWM）的控制。
PWM控制可以通过改变开关管的导通时间来调整输出电压的大小。
可以选择常规的固定频率PWM控制，也可以选择可变频率PWM控制。
固定频率PWM控制简单且稳定，但效率稍低；可变频率PWM控制可以根据负载需求自适应调整频率，提高了效率，但控制复杂度更高。
2. 反馈控制：反激电源还可以根据输出电压的变化来进行反馈控制。
一种常用的方法是采用电流反馈控制策略，通过感测输出电流进行控制。
可以选择基于电流模式控制（current mode control）或者谐振模式控制（resonant mode control）。
电流模式控制具有抗负载波动能力强、稳定性好的特点，但谐振模式控制在高频率应用中效果更好，可提高效率和功率密度。
3. 工作模式控制：反激电源可采用不同的工作模式，如连续导通模式（continuous conduction mode, CCM）和断续导通模式（discontinuous conduction mode, DCM）。
CCM模式适用于大功率和高转换比应用，具有较小的波动度和较好的调整能力；而DCM模式适用于低功率和低转换比应用，具有简单的控制方案和较高的效率。
4.变压器设计：反激电源中的变压器设计对于控制环路的稳定性和性能至关重要。
变压器的选择应综合考虑输出功率、输入电压范围、输出电压波动和负载特性等因素，合理设计变压器的绕组比例、电感大小和匝数等。
二、参数选择1.参考电压设置：参考电压是控制器的基准电压，用于与反馈信号进行比较。
参考电压的选择应根据输出电压的需求和对稳定性的要求来确定。
反激式开关电源的设计1.反激式开关电源的基本原理与拓扑结构2.反激式开关电源的设计步骤（1）选择合适的开关器件：根据设计需求确定开关器件的额定电流和电压。
应选择满足设计需求的高效开关器件，以确保电源的稳定性和可靠性。
（2）设计变压器：变压器是反激式开关电源中非常重要的组成部分，其设计影响着整个电源的性能。
变压器的设计应根据输入电压、输出电压及负载电流等确定变比。
（3）设计输入滤波器：输入滤波器主要用于去除输入电源的高频噪声和电磁干扰。
应根据设计要求选择合适的滤波器元件。
（4）选择输出滤波器：输出滤波器用于去除输出电压中的高频噪声和波动。
应选择满足设计要求的输出滤波器元件。
（5）选择控制器和反馈电路：反激式开关电源需要一个控制器来控制开关器件的开关频率和占空比。
应根据具体设计需求选择合适的控制器和反馈电路。
（6）设计保护电路：反激式开关电源应设计有相应的保护电路，以防止过流、过压和过温等情况的发生，保证电源的安全可靠运行。
（7）进行电路仿真和调试：应使用电子设计自动化工具进行电路仿真和调试，以验证电源设计的正确性和稳定性。
3.注意事项和常见问题（1）电源设计应考虑效率和性能的平衡，既要保持高效率，又要满足设计要求。
（2）电源设计时要合理布局电路板，降低电磁干扰和噪声。
（3）电源设计应注意选择合适的元件，在成本和性能之间进行权衡。
（4）在进行电路仿真和调试时，应注意保护器件和测试仪器的安全，避免电源短路和电流过大导致元器件损坏。
（5）设计完成后，应进行严格的测试和质量控制，确保电源的稳定性和可靠性。
总结：反激式开关电源是一种常见的开关电源拓扑结构，在设计中需要考虑元件选择、变压器设计、滤波器设计、控制器和反馈电路选择等多个因素。
合理的设计和调试能够确保电源的稳定性和可靠性，满足设备的电源需求。
flyback电源设计全套理论与计算!
flyback电源设计全套理论与计算！
1.开关电源基本工作原理
1 开关电源的基本构成
图1.1 为开关电源电路的基本构成，它包括整流滤波电路，DC-DC 控制器，开关占空比控制器及取样比较电路等模块。
图1.1 开关电源的基本构成
2 开关电源常用的拓扑结构分析
作为电源设计的核心组件,可靠性升级的基础,轻薄小型化的关键,电磁兼容性的保障的DC-DC 直流变换电路,引导着开关电源设计的方向,从本质上来说绝大部分开关控制器都具有常规的几种拓扑结构。
其有两种基本的类型：非隔离型和隔离型。
2.1 降压型
降压型又称为BUCK 控制器，图1.2 为其典型电路结构。
图1.2 降压型典型电路结构
基本工作原理:当开关管导通(Ton)时,电感L 将能量以磁场的形式储存起来。
随着电源电压Vin 对电感L 的充电，L 电流IL 对输出电容CO 充电，并提供负载电流Io，VD 被反向偏置而截止。
当开关管截止(Toff)时，L 中消失的磁场使其极性颠倒VD 加正向偏压而导通，L 和CO 在Toff 提供负载电流Io。
输出电压：
图1.3 为降压型电路的二极管电压和电感电流的波形如下。
图1.3 降压型电路的二极管电压和电感电流波形
2.2 升压型
升压型又称为BOOST 控制器，图1.4 为其典型电路结构。
反激式开关电源(flyback)是一种常见的电源结构，广泛应用于电子设
备中。
它具有结构简单、成本低廉、效率高等优点，在消费电子、工
业控制和通信设备等领域被广泛应用。
本文旨在介绍反激式开关电源
环路设计的基础知识，包括工作原理、设计步骤和注意事项。
一、反激式开关电源的工作原理
1.1 反激式开关电源的基本结构
反激式开关电源由输入滤波器、整流桥、高频变压器、功率开关器件、输出整流滤波器、控制电路等组成。
其中，高频变压器是反激式开关
电源的关键部件，通过变压器实现输入电压的隔离和变换，功率开关
器件则控制变压器的工作状态，实现电源的调节和稳定输出。
1.2 反激式开关电源的工作原理
反激式开关电源通过功率开关器件周期性地将输入电压斩波，将输入
电能存储在变压器的磁场中，然后再将其转换为输出电压。
在工作周
期的后半段，存储的能量释放到输出负载上，从而实现对输出电压的
调节。
通过控制功率开关器件的导通时间和断态时间，可以实现对输
出电压的调节和稳定。
二、反激式开关电源环路设计的基础知识
2.1 反激式开关电源的设计步骤
（1）确定电源的输入输出参数：包括输入电压范围、输出电压、输出电流、负载调整范围等；
（2）选择功率开关器件和高频变压器：根据电源的输入输出参数和工作频率选择合适的功率开关器件和高频变压器；
（3）设计反激式开关电源的控制电路：根据所选的功率开关器件和高频变压器设计相应的控制电路，包括PWM控制电路、电源启动电路等；
（4）设计输入输出滤波器和保护电路：设计输入输出滤波器，保证电源的输入输出稳定和干净，设计过压、过流、过温等保护电路，保证电源的安全稳定工作。
2.2 反激式开关电源环路设计的注意事项
（1）磁性元件的设计：高频变压器和输出感应元件的设计是整个反激式开关电源设计的关键，应合理设计磁芯、线圈匝数等参数，保证磁性元件承载功率、效率和体积的平衡；
（2）功率开关器件的选择和驱动：应选择合适的功率开关器件，并设计合理的驱动电路，保证功率开关器件的可靠工作和转换效率；（3）控制电路的设计：应根据功率开关器件的工作特性和工作频率设计合适的PWM控制电路和反馈控制电路，保证电源的稳定可调；（4）输入输出滤波器和保护电路的设计：应合理设计输入输出滤波器和保护电路，保证电源的输入输出稳定和安全可靠。
三、总结
反激式开关电源环路设计是电源设计中的重要一环，正确的设计能保证电源的性能、稳定性和可靠性。
通过本文的介绍，相信读者对反激
式开关电源环路设计的基础知识有了更深入的了解，希望能对相关领
域的从业人员和初学者有所帮助。
在实际应用中，还需要根据具体情
况进行深入研究和实验验证，不断积累实践经验，提高对反激式开关
电源环路设计的理解和应用能力。
：
反激式开关电源是一种常见的电源结构，广泛应用于各种电子设备中。
它具有结构简单、成本低廉、效率高等优点，在消费电子、工业控制
和通信设备等领域被广泛应用。
本文将继续探讨反激式开关电源环路
设计的基础知识，并介绍一些实际案例和应用。
一、反激式开关电源的工作原理
反激式开关电源通过高频变压器和功率开关器件的配合，将输入电压
转换为稳定的输出电压。
在反激式开关电源的工作过程中，输入电压
经过滤波器后，进入整流桥进行整流，然后通过高频变压器的转换，
最终由输出整流滤波器输出稳定的直流电压。
功率开关器件的工作状
态由控制电路进行调节，以实现对输出电压的调节和稳定。
在整个工
作过程中，控制电路还需要监测输出电压和电流，以实现对电源的保
护和稳定工作。
二、反激式开关电源环路设计的基础知识
在进行反激式开关电源环路设计时，首先需要确定电源的输入输出参数，包括输入电压范围、输出电压、输出电流、负载调整范围等。
然
后需要选择合适的功率开关器件和高频变压器，设计控制电路、输入
输出滤波器和保护电路。
在磁性元件的设计中，需要合理设计磁芯、
线圈匝数等参数，以保证磁性元件的性能和稳定性。
对功率开关器件
的选择和驱动，控制电路的设计，以及输入输出滤波器和保护电路的
设计也都需要注意合理性和稳定性。
三、反激式开关电源的实际案例和应用
在实际应用中，反激式开关电源广泛应用于各种电子设备中。
在电视机、显示屏、电脑、手机等消费电子产品中都会采用反激式开关电源。
在工业控制设备和通信设备中，也会采用反激式开关电源。
除了常见
的应用外，反激式开关电源还在新能源领域、医疗设备和军工领域有
着重要的应用。
在这些应用中，反激式开关电源都需要根据具体的场
景和要求进行定制化设计，以满足不同领域的需求。
反激式开关电源作为一种常见的电源结构，具有广泛的应用前景。
在
设计和应用过程中，需要深入理解工作原理和设计步骤，同时需根据
实际情况进行灵活应用和调整。
希望本文能对相关领域的工程师和研
究人员有所帮助，为他们在反激式开关电源的设计和应用中提供一些
参考和启发。
