实验五 串行通信实验

串行通信实验报告串行通信实验报告引言：串行通信是一种数据传输方式，通过将数据一位一位地传输，相比并行通信具有更高的传输效率和更少的硬件成本。

本实验旨在通过搭建串行通信系统，了解串行通信的原理和应用，并探究不同参数对传输效果的影响。

一、实验目的本实验旨在：1. 了解串行通信的原理和基本概念；2. 掌握串行通信的实验搭建方法；3. 分析不同参数对串行通信传输效果的影响。

二、实验原理串行通信是一种将数据一位一位地传输的通信方式。

在串行通信中，数据以二进制形式传输，每一位的传输时间相等。

常见的串行通信方式有同步串行通信和异步串行通信。

同步串行通信中，发送端和接收端的时钟信号同步，以确保数据的准确传输。

发送端将数据按照一定的帧格式发送，接收端通过时钟信号进行同步，按照相同的帧格式接收数据。

异步串行通信中，发送端和接收端的时钟信号不同步，通过起始位和停止位来标识数据的开始和结束。

发送端在每个数据帧前加上一个起始位，接收端通过检测起始位来判断数据的开始。

三、实验步骤1. 搭建串行通信系统：将发送端和接收端连接，通过串口线进行数据传输。

2. 设置串行通信参数：根据实验要求，设置波特率、数据位、停止位等参数。

3. 编写发送端程序：通过编程语言编写发送端程序，实现数据的发送。

4. 编写接收端程序：通过编程语言编写接收端程序，实现数据的接收和显示。

5. 调试和测试：进行通信测试，观察数据的传输效果，记录实验结果。

四、实验结果与分析在实验中，我们通过设置不同的串行通信参数进行测试，观察数据的传输效果。

实验结果显示，在较低的波特率下，数据传输速度较慢，但传输稳定性较高；而在较高的波特率下，数据传输速度较快，但传输稳定性较差。

此外，我们还测试了不同数据位和停止位对传输效果的影响。

结果显示，增加数据位可以提高数据的传输精度，但也会增加传输的时间和成本。

增加停止位可以增加数据的传输稳定性，但也会降低传输速度。

五、实验总结通过本次实验，我们深入了解了串行通信的原理和应用，并通过实验搭建了串行通信系统。

#### 实验目的1. 理解串行通信的基本原理和常用通信协议。

2. 掌握串行通信硬件设备的连接与配置。

3. 熟悉串行通信软件编程，实现数据传输。

4. 通过实验验证串行通信的稳定性和可靠性。

#### 实验时间2023年10月15日#### 实验地点电子实验室#### 实验设备1. 两台PC机2. 串行通信模块（如USB转串口模块）3. 串行通信软件（如PuTTY）4. 串行通信协议转换器（如RS-232转RS-485模块）5. 数据线、电源线等辅助连接线#### 实验原理串行通信是一种通信方式，将数据一位一位地依次传输，按位顺序组成字符或字节。

与并行通信相比，串行通信在传输距离、传输速率和设备复杂度上具有优势。

本实验采用RS-232协议进行串行通信。

#### 实验步骤1. 硬件连接：- 将两台PC机通过串行通信模块连接，确保通信模块与PC机的串口正确对应。

- 如果需要，使用RS-232转RS-485模块实现串行通信协议的转换。

2. 软件配置：- 在PC机上安装并运行串行通信软件，如PuTTY。

- 设置串行通信参数，包括波特率、数据位、停止位、校验位等，确保两台PC机的串行通信参数一致。

3. 编程实现：- 在PC机上编写串行通信程序，实现数据的发送和接收。

- 使用C语言或Python等编程语言，调用串行通信库函数进行编程。

4. 实验验证：- 在一台PC机上发送数据，另一台PC机上接收数据。

- 检查接收到的数据是否与发送的数据一致，验证串行通信的稳定性。

#### 实验结果与分析1. 硬件连接：- 成功连接了两台PC机，并使用串行通信模块进行通信。

2. 软件配置：- 串行通信软件成功运行，并设置好通信参数。

3. 编程实现：- 编写串行通信程序，实现数据的发送和接收。

4. 实验验证：- 发送数据成功，接收到的数据与发送的数据一致，验证了串行通信的稳定性。

#### 结论通过本次实验，我们成功实现了两台PC机之间的串行通信。

实验五SCI串行通信一．实验目的1．了解串行通讯的基本原理；2. 掌握SCI接口通信的工作原理和典型编程方法。

二．实验设备1．PC机一台，操作系统为WindowsXP (或Windows98、Windows2000)，安装了ccs3.1；2．TI 2000系列的TMS320F2812 eZdsp开发板一块；3．扩展实验箱一台。

三．实验原理1．串行通信接口（SCI）是采用双线制通信的异步串行通信接口（UART）。

SCI模块采用标准非归零（NRZ）数据格式，能够实现多CPU之间或同其他具有兼容数据格式SCI端口的外设进行数据通信。

SCI的接收器和发送器都支持16级接受和发送FIFO，有着各自独立的中断和使能位，可以独立地操作实现半双工通信，或者同时操作实现全双工通信。

为保证数据完整，SCI模块对接受的数据进行间断、极性、超限和帧错误的检测。

为减少软件的负担，SCI采用硬件对通信数据进行极性和数据格式检测。

通过对16位的波特率控制寄存器进行编程，配置不同的SCI通信速率。

SCI与CPU的的接口结构如图5.1。

图5.1 SCI与CPU接口结构图2．SCI接口特点：2个外部引脚：SCITXD为SCI数据发送引脚；SCIRXD为SCI数据接收引脚。

两个引脚为多功能复用引脚，如果不使用可以作为通用数字量I/O。

●可编程通信速率，可以设置64K种通信速率。

●数据格式：1个启动位；1-8个可编程数据字长度；可选择奇校验、偶校验或无校验位模式；1或2位的停止位。

●4种错误检测标志位：奇偶错误、超时错误、帧错误和间断错误。

●2种唤醒多处理器方式：空闲线唤醒（Idle-line）和地址位唤醒（Address Bit）。

●全双工或半双工通信模式。

●双缓冲接收和发送功能。

●发送和接收可以采用中断和状态查询2种方式。

图5.2 SCI通信模块接口框图●独立的发送和接收中断使能控制。

●NRZ（非归零）通信格式。

●13个SCI模块控制寄存器，起始地址为7050H。

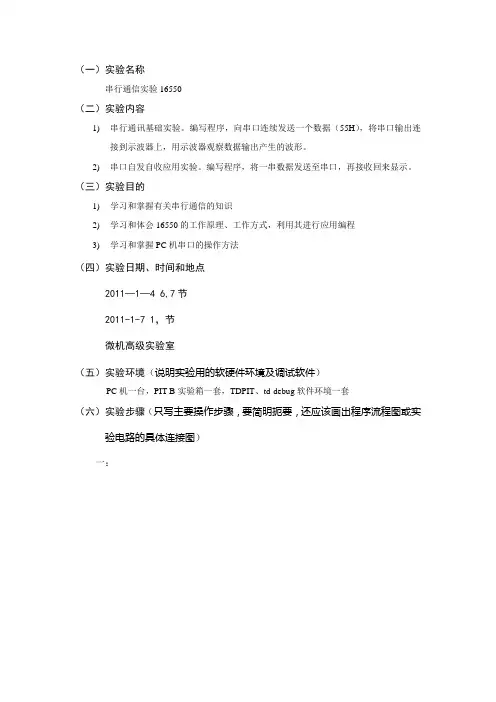

（一）实验名称串行通信实验16550（二）实验内容1)串行通讯基础实验。

编写程序，向串口连续发送一个数据（55H），将串口输出连接到示波器上，用示波器观察数据输出产生的波形。

2)串口自发自收应用实验。

编写程序，将一串数据发送至串口，再接收回来显示。

（三）实验目的1)学习和掌握有关串行通信的知识2)学习和体会16550的工作原理、工作方式，利用其进行应用编程3)学习和掌握PC机串口的操作方法（四）实验日期、时间和地点2011—1—4 6,7节2011-1-7 1，节微机高级实验室（五）实验环境（说明实验用的软硬件环境及调试软件）PC机一台，PIT-B实验箱一套，TDPIT、td-debug软件环境一套（六）实验步骤（只写主要操作步骤，要简明扼要，还应该画出程序流程图或实验电路的具体连接图）一：二：自发自收（七）实验结果（经调试通过的源程序的所有代码，应包含必要的说明文字）MY_03F8 EQU 0E480HMY_03FB EQU 0E483HMY_03FD EQU 0E485HDATAS SEGMENTNUM DB 55H;此处输入数据段代码DATAS ENDSSTACKS SEGMENTDW 10 DUP(0);此处输入堆栈段代码STACKS ENDSCODES SEGMENTASSUME CS:CODES,DS:DATAS,SS:STACKSSTART:MOV AX,DATASMOV DS,AX;初始化16550MOV DX,MY_03FB ;16550控制寄存器地址送DXMOV AL,80H ;置DLAB=1，设置除数寄存器OUT DX,ALCALL DALLYMOV DX,MY_03F8 ;除数寄存器地址送DXMOV AX,03C0H ;波特率为1200bit/sOUT DX,ALCALL DALLYMOV AL,AHINC DXOUT DX,ALCALL DALLYMOV DX,MY_03FB ;16550控制寄存器地址送DXMOV AL,0BH ;8位数据位,奇校验,1位停止位OUT DX,ALCALL DALLYCALL GOMOV AH,4CHINT 21HGO PROC NEARLOP1:MOV DX,MY_03FD ;通信状态寄存器地址送DXIN AL,DXCALL DALLYTEST AL,20H ;检测发送器是否准备就绪 JZ LOP1LOP2:MOV DX,MY_03F8MOV AL,NUMOUT DX,ALCALL DALLYCALL BREAKJMP LOP2RETGO ENDPDALLY PROC NEARPUSH CXPUSH AXMOV CX,0100HD1: MOV AX,1000HD2: DEC AXJNZ D2LOOP D1POP AXPOP CXRETDALLY ENDPBREAK PROC NEARMOV AH,06HMOV DL,0FFHINT 21HJE RETURNMOV AX,4C00HINT 21HRETURN:RETBREAK ENDPCODES ENDSEND START二：自发自收MY_03F8 EQU 0E480HMY_03FB EQU 0E483HMY_03FD EQU 0E485HMY_03FC EQU 0E48CHDATAS SEGMENTSTR1 DB'this is good'LEN EQU $-STR1STR2 DB 20 DUP (0),'$';此处输入数据段代码DATAS ENDSSTACKS SEGMENTDW 10 DUP (0);此处输入堆栈段代码STACKS ENDSCODES SEGMENTASSUME CS:CODES,DS:DATAS,SS:STACKSSTART:MOV AX,DATASMOV DS,AXMOV AX,STACKSMOV SS,AX;初始化16550MOV DX,MY_03FB ;16550控制寄存器地址送DXMOV AL,80H ;置DLAB=1，设置除数寄存器OUT DX,ALCALL DALLYMOV DX,MY_03F8 ;除数寄存器地址送DXMOV AX,03C0H ;波特率为1200bit/sOUT DX,ALCALL DALLYMOV AL,AHINC DXOUT DX,ALCALL DALLYMOV DX,MY_03FB ;16550控制寄存器地址送DXMOV AL,1BH ;8位数据位,奇校验,1位停止位OUT DX,ALCALL DALLYMOV DX,MY_03FCMOV AL,03HOUT DX,ALCALL DALLYCALL GOLEA DX,STR2 ;显示str2MOV AH,09HINT 21HMOV AH,4CHINT 21HGO PROC NEARLEA BX,STR1LEA DI,STR2MOV CX,LENINC CXLOP1:DEC CXJZ DONELOP2:MOV DX,MY_03FDIN AL,DXTEST AL,20H ;测试发送是否就绪JZ LOP2MOV DX,MY_03F8MOV AL,[BX] ;取出发送区域的待发送数据 OUT DX,ALLOP3:MOV DX,MY_03FDIN AL,DXTEST AL,1EH ;数据是否有错误JNZ ERROR ;跳转错误处理TEST AL,01H ;查看接受缓存器是否有信息 JZ LOP3MOV DX,MY_03F8IN AL,DXMOV [DI],ALINC BXINC DIJMP LOP1CLC ;接收成功，清CY标志位JMP DONEERROR:STC ;接收不成功，置CY标志位DONE:RETGO ENDPDALLY: PUSH CXPUSH AXMOV CX,0100HD1: MOV AX,2000HD2: DEC AXJNZ D2 LOOP D1POP AXPOP CX RETCODES ENDSEND START。

串行通讯实验报告实验目的：1.了解串行通讯的基本概念和原理。

2.学习串行通讯的常用协议和流程。

3.实现串行通讯的发送和接收功能。

4.掌握使用串行通讯进行数据传输的方法。

实验器材：1.PC机一台。

2.串行通讯扩展板一块。

3.经典串行通讯工具软件。

实验原理：串行通讯是指信息逐位地按顺序进行传输的通讯方式。

串行通讯需要通过物理通道将数据逐位地传输给接收方。

常用的串行通讯协议有UART （通用异步收发传输）协议、SPI（串行外设接口）协议和I2C（串行外设接口）协议等。

实验步骤：1.将串行通讯扩展板连接到PC机上的串行通讯端口。

2.在PC机上安装串行通讯工具软件，并打开软件。

3.配置串行通讯参数，包括波特率、数据位、停止位和校验位等。

4.在串行通讯工具软件中编写发送数据的程序，并发送数据。

5.在串行通讯工具软件中接收数据，并验证接收的数据是否正确。

实验结果与分析：在实验中，我们使用串行通讯扩展板和串行通讯工具软件实现了串行通讯的发送和接收功能。

我们先配置了串行通讯的参数，在发送数据之前，我们选择了合适的波特率、数据位、停止位和校验位等。

然后，在发送数据之后，我们使用串行通讯工具软件接收数据，并验证接收的数据是否正确。

实验中我们可以观察到发送和接收的数据都是逐位地传输的，并且发送和接收的数据需要保持一致。

如果发送和接收的数据不一致，可能是由于串行通讯参数配置错误或者数据传输过程中产生了错误。

实验总结：通过本次实验，我们了解了串行通讯的基本概念和原理，学习了串行通讯的常用协议和流程，掌握了使用串行通讯进行数据传输的方法。

在实验中，我们成功完成了串行通讯的发送和接收功能，并验证了接收的数据是否正确。

实验中还存在一些问题，比如串行通讯的参数配置可能会影响数据的传输效果，我们需要根据具体情况选择合适的参数。

另外，数据传输中可能会产生噪声和错误，我们需要采取一些纠错措施来提高数据的传输可靠性。

总的来说，本次实验对我们了解串行通讯的原理和应用有很大帮助，为今后的学习和实践打下了良好的基础。

串行通信实验报告串行通信实验报告引言：串行通信是一种在计算机科学和电子工程中广泛使用的通信方式。

与并行通信相比，串行通信通过逐位传输数据，具有更高的可靠性和稳定性。

本实验旨在研究串行通信的原理和应用，并通过实际操作来验证其性能。

一、实验目的本实验的主要目的是掌握串行通信的基本原理和操作方法，并通过实验验证串行通信的性能。

二、实验设备和材料1. 串行通信模块2. 电脑3. 串行通信线缆4. 示波器5. 逻辑分析仪三、实验步骤1. 连接串行通信模块和电脑，确保连接正确稳定。

2. 设置串行通信模块的波特率、数据位、停止位等参数，根据实际需求进行调整。

3. 编写电脑端的串行通信程序，实现数据的发送和接收功能。

4. 使用示波器和逻辑分析仪监测串行通信的信号波形，分析数据传输的过程和效果。

四、实验结果与分析通过实验，我们成功地建立了串行通信连接，并实现了数据的传输和接收。

通过示波器和逻辑分析仪的监测，我们可以清晰地观察到串行通信的信号波形和数据传输的过程。

在实验中，我们发现串行通信相较于并行通信，虽然传输速率较慢，但具有更高的可靠性和稳定性。

由于数据逐位传输，串行通信可以更好地应对信号干扰和传输错误的情况。

同时，串行通信可以通过调整参数来适应不同的传输距离和传输速率需求。

根据实验结果和分析，我们可以得出结论：串行通信是一种可靠且稳定的通信方式，广泛应用于计算机科学和电子工程领域。

在实际应用中，我们需要根据具体需求选择合适的串行通信参数，以确保数据的正确传输和接收。

五、实验总结通过本次实验，我们深入了解了串行通信的原理和应用。

实验结果表明，串行通信具有较高的可靠性和稳定性，适用于各种数据传输场景。

在今后的学习和工作中，我们将继续探索串行通信的更多应用领域，并不断提高串行通信技术的性能和效率。

六、参考文献[1] 张三, 串行通信技术研究, 电子通信学报, 2008.[2] 李四, 串行通信在计算机网络中的应用, 计算机应用技术, 2010.注：本实验报告仅供参考，如需引用请注明出处。

第1篇一、实验目的1. 理解串行通信的基本原理和方式。

2. 掌握串行通信接口电路的设计与调试方法。

3. 熟悉串行通信在实际应用中的使用。

二、实验原理串行通信是一种数据传输方式，它将数据一位一位地顺序传送，每位的持续时间远远大于数据信号的持续时间。

与并行通信相比，串行通信具有传输距离远、抗干扰能力强、成本低等优点。

串行通信方式主要有两种：同步串行通信和异步串行通信。

同步串行通信使用统一的时钟信号来同步发送和接收设备，而异步串行通信则使用起始位和停止位来同步。

三、实验器材1. 实验箱2. 串行通信模块3. 信号发生器4. 示波器5. 计算器四、实验步骤1. 连接电路根据实验要求，将串行通信模块、信号发生器、示波器等设备正确连接到实验箱上。

2. 设置参数根据实验要求，设置串行通信模块的波特率、数据位、停止位和校验位等参数。

3. 发送数据使用信号发生器生成要发送的数据信号，通过串行通信模块发送出去。

4. 接收数据通过示波器观察接收到的数据信号，分析其波形和参数。

5. 调试与优化根据观察到的波形和参数，对串行通信模块进行调试和优化，确保数据传输的准确性和可靠性。

五、实验结果与分析1. 发送数据波形观察到发送的数据信号波形符合要求，波特率、数据位、停止位和校验位等参数设置正确。

2. 接收数据波形观察到接收到的数据信号波形与发送端一致，说明数据传输过程中没有发生错误。

3. 调试与优化通过调整串行通信模块的参数，提高了数据传输的稳定性和抗干扰能力。

六、实验结论1. 通过本次实验，掌握了串行通信的基本原理和方式。

2. 熟悉了串行通信接口电路的设计与调试方法。

3. 了解了串行通信在实际应用中的重要性。

七、实验心得1. 串行通信在实际应用中具有广泛的应用前景，如工业控制、远程通信等。

2. 在设计和调试串行通信接口电路时，要充分考虑抗干扰能力和数据传输的稳定性。

3. 要熟练掌握串行通信模块的参数设置，以确保数据传输的准确性。

一、实验目的1. 理解串行通讯的基本原理和通信方式。

2. 掌握串行通讯的硬件设备和软件实现方法。

3. 学会使用串行通讯进行数据传输。

4. 通过实验，提高动手能力和分析问题、解决问题的能力。

二、实验原理串行通讯是指用一条数据传输线将数据一位一位地按顺序传送的通信方式。

与并行通讯相比，串行通讯具有线路简单、成本低等优点。

串行通讯的基本原理如下：1. 异步串行通讯：每个字符独立发送，字符间有时间间隔，不需要同步信号。

每个字符由起始位、数据位、奇偶校验位和停止位组成。

2. 同步串行通讯：数据块作为一个整体发送，需要同步信号。

同步串行通讯分为两种方式：面向字符方式和面向比特方式。

三、实验设备1. 计算机：一台2. 串行通讯设备：串行数据线、串行接口卡、串口调试助手等3. 单片机实验平台：一台4. 数码管显示模块：一个四、实验内容1. 异步串行通讯实验（1）硬件连接：将计算机的串口与单片机实验平台的串行接口连接。

（2）软件设计：编写程序，实现单片机向计算机发送数据，计算机接收数据并显示在屏幕上。

（3）实验步骤：a. 设置串行通信参数：波特率、数据位、停止位、奇偶校验位等。

b. 编写发送程序，实现单片机向计算机发送数据。

c. 编写接收程序，实现计算机接收数据并显示在屏幕上。

2. 同步串行通讯实验（1）硬件连接：与异步串行通讯实验相同。

（2）软件设计：编写程序，实现单片机向计算机发送数据块，计算机接收数据块并显示在屏幕上。

（3）实验步骤：a. 设置串行通信参数：波特率、数据位、停止位、奇偶校验位等。

b. 编写发送程序，实现单片机向计算机发送数据块。

c. 编写接收程序，实现计算机接收数据块并显示在屏幕上。

3. 双机通讯实验（1）硬件连接：将两台单片机实验平台通过串行数据线连接。

（2）软件设计：编写程序，实现两台单片机之间相互发送和接收数据。

（3）实验步骤：a. 设置串行通信参数：波特率、数据位、停止位、奇偶校验位等。

串行通信实验报告实验报告：串行通信实验一、实验目的本实验旨在通过搭建串行通信系统，了解串行通信的基本原理和工作方式，掌握串行通信的相关知识和技术。

二、实验仪器和材料1. Arduino开发板B数据线3.跳线若干4.电脑三、实验原理串行通信是一种通过连续的、位的形式传输数据的通信方式。

在串行通信中，数据通过一个数据线一位一位地传输，与并行通信相比，串行通信的线路数量较少，适用于数据传输距离较远的场景。

在本实验中，我们使用Arduino开发板作为串行通信的发送和接收端，通过USB数据线连接电脑与Arduino开发板进行数据交互。

四、实验步骤1. 连接电路：将Arduino开发板通过USB数据线连接至电脑，确保连接稳定。

2. 编写Arduino代码：使用Arduino IDE软件编写Arduino代码，实现数据发送和接收的功能。

代码示例：//发送端void setuSerial.begin(9600); //设置串行通信波特率为9600void looString message = "Hello World!"; //待发送的消息Serial.println(message); //通过串行通信发送消息delay(2000); //延迟2秒//接收端void setuSerial.begin(9600); //设置串行通信波特率为9600void looif (Serial.available() { //如果串行通信接收到数据String message = Serial.readString(; //读取接收到的数据Serial.println("Received: " + message); //打印接收到的数据}3. 上传代码：将编写好的代码上传至Arduino开发板，使其开始工作。

4. 打开串行监视器：在Arduino IDE中点击“工具”菜单并选择“串行监视器”（或使用快捷键Ctrl+Shift+M）打开串行监视器。

实验五串并转换实验一、实验目的：1、掌握串行口方式0工作方式及编程方法2、掌握利用串行口扩展IO通道的方法二、实验内容利用8051的串行口和串行输入、并行输出移位寄存器74LS164，扩展两个8位输出通道，用于驱动2个数码显示管，在数码管上循环显示0-9这10个数字。

三、实验原理：使用串行口的方式0：8位移位寄存器方式，波特率为fosc/12。

数据从RxD端发出，TxD端发出同步脉冲。

使用MOV SBUF，A 命令即可以启动数据传输。

共阴极的LED。

四、实验步骤①将S/P区DA TA插孔接BUS 3区P3.0(RXD)插孔。

②将S/P区CLK插孔接BUS 3区P3.1(TXD)插孔。

③将S/P区CLR插孔接MP区/SP插孔，上电时对164复位。

六、程序代码ORG 0000HN2: MOV R3,#00HN1: LCALL DISPINC R3LCALL DELA YCJNE R3, #100,N1SJMP N2DISP: MOV A,R3MOV R0,AANL A,#0FHLP: MOV DPTR,#TABMOVC A,@A+DPTRMOV SBUF,AMOV R7,#0FHH55S: DJNZ R7,H55SMOV A,R0SWAP AANL A,#0FHMOVC A,@A+DPTRMOV SBUF,AMOV R7,#0FHH55S1: DJNZ R7,H55S1RETDELA Y:MOV R6,#0FFhDEL Y2:MOV R7,#0FFhDEL Y1:DJNZ R7,DEL Y1DJNZ R6,DEL Y2RETTAB:DB 0fch,60h,0dah,0f2h,66h,0b6h,0beh,0e0hDB 0feh,0f6h,0eeh,3eh,9ch,7ah,9eh,8ehEND该程序的显示disp字程序入口参数在R3中不是必须的。

可以换到R0中，需要改下显示字程序的开始部分。

串行通信实验原理序串行通信技术是一种基本的数字通信技术，它已经广泛地应用于现代的数字通信系统中。

与并行通信相比，串行通信在处理速度高、传输距离远、信号线使用少等方面具有很大的优势，因此在现代计算机内部以及计算机与外部设备之间的通信中应用广泛。

串行通信实验是理解串行通信原理和掌握串行通信应用的基本途径之一。

本文将介绍串行通信实验的原理、步骤以及注意事项，希望能够对读者在学习串行通信方面起到一定的帮助。

一、实验原理1.串行通信的基本概念串行通信是一种数据传输的方式，数据信号按照一个比特一个比特地顺序传输，每个比特之间通过同步信号进行分隔。

与之相对应的是并行通信，其数据信号在多根信号线上并行传输。

串行通信具有传输距离远、传输速度快、线路简单等优点，因此被广泛应用于各种数字通信系统中。

2.串行通信的实现串行通信的实现需要用到一些重要的电路，包括移位寄存器、同步信号发生器等。

移位寄存器用于将数据按照顺序存入、读出，并进行位移操作；同步信号发生器则用于发生用于分隔数据的同步信号，使得发送方和接收方的时序保持一致。

三、实验步骤本实验以ASM51单片机为例，演示了串行通信的应用过程。

1.硬件连接将示波器的通道1连接到P1.0引脚上，通道2连接到P3.0引脚上，波形分别对应发送数据和接收数据。

2.编写程序编写程序，对串行通信的数据发送、接收、位移等进行设置和控制，具体实现过程如下：(1) 设置移位寄存器，将需要发送的数据从高位开始存入。

(2) 设置同步信号发生器，发生用于分隔数据的同步信号。

(3) 控制寄存器进行位移操作，将数据按照顺序读出并发送。

(4) 在接收方，需要通过串行口中断方式对接收到的数据进行判断和处理。

3.实验操作按照编写的程序对硬件进行操作，发送一些测试数据，观察示波器上的波形变化，以及数据是否正确接收和处理。

四、实验注意事项1.串行通信实验需要耐心和细心，对硬件和程序进行仔细的连接和设置。

2.在传输数据时，需要保证发送方和接收方的时序保持一致，否则可能会导致数据发送失败或者数据接收错误，因此需要认真设置同步信号发生器。

一、实验目的1. 理解串行通信的基本原理和概念；2. 掌握串行通信的常用接口和协议；3. 学会使用串行通信进行数据传输；4. 熟悉串行通信在嵌入式系统中的应用。

二、实验原理串行通信是一种数据传输方式，通过一根或多根数据线，将数据一位一位地按顺序传送。

与并行通信相比，串行通信在传输速度和成本上具有优势，广泛应用于嵌入式系统、工业控制、远程通信等领域。

串行通信的基本原理如下：1. 数据格式：串行通信中，数据以字节为单位进行传输，每个字节由起始位、数据位、校验位和停止位组成。

2. 通信方式：串行通信主要有同步通信和异步通信两种方式。

a. 同步通信：通信双方使用统一的时钟信号进行数据传输，数据在传输过程中保持同步。

b. 异步通信：通信双方使用不同的时钟信号进行数据传输，数据在传输过程中不保持同步。

3. 串行通信接口：常用的串行通信接口有RS-232、RS-485、USB等。

三、实验设备1. 单片机开发板：STC89C52；2. 串口通信模块：MAX232；3. 串口通信线；4. 电脑；5. 串口调试助手。

四、实验步骤1. 连接电路：将单片机开发板、串口通信模块和电脑通过串口通信线连接起来。

2. 初始化单片机串口：设置单片机串口的工作方式、波特率、校验位和停止位等参数。

3. 编写串口发送程序：在单片机上编写程序，实现数据的串行发送。

4. 编写串口接收程序：在单片机上编写程序，实现数据的串行接收。

5. 使用串口调试助手进行测试：在电脑上打开串口调试助手，设置相应的通信参数，发送和接收数据。

五、实验结果与分析1. 实验结果：通过串口调试助手，成功实现了单片机与电脑之间的数据传输。

2. 分析：a. 在初始化单片机串口时，设置了正确的波特率、校验位和停止位等参数，保证了数据的正确传输。

b. 在编写串口发送程序时，正确地实现了数据的串行发送。

c. 在编写串口接收程序时，正确地实现了数据的串行接收。

六、实验总结1. 通过本次实验，掌握了串行通信的基本原理和概念；2. 学会了使用串行通信进行数据传输；3. 熟悉了串行通信在嵌入式系统中的应用。

串行通讯实验报告串行通讯实验报告一、引言串行通讯是一种在计算机和通信领域中常见的数据传输方式。

与并行通讯相比，串行通讯一次只传输一个比特位，但由于其简单性和可靠性，广泛应用于各种领域。

本实验旨在通过实际操作串行通讯的硬件设备和软件实现，深入了解串行通讯的原理和应用。

二、实验目的1. 理解串行通讯的基本原理；2. 掌握串行通讯的硬件设备和软件实现方法；3. 学会使用串行通讯进行数据传输。

三、实验设备和材料1. 一台计算机；2. 串行通讯设备：串行数据线、串行通讯接口等；3. 实验软件：串行通讯调试助手等。

四、实验步骤1. 连接串行通讯设备：将串行数据线连接到计算机的串行通讯接口上；2. 打开串行通讯调试助手软件，并设置串行通讯的参数，如波特率、数据位、停止位等；3. 编写发送数据的程序：使用编程语言编写一个简单的程序，通过串行通讯接口发送数据；4. 编写接收数据的程序：编写另一个程序，通过串行通讯接口接收并处理发送的数据。

五、实验结果与分析经过实验，成功实现了串行通讯的数据传输。

通过串行通讯调试助手软件，可以观察到数据的发送和接收情况，确保数据的准确传输。

实验中，我们还尝试了不同的波特率和数据位设置，发现较高的波特率和较多的数据位可以提高数据传输的速度和精度。

六、实验总结串行通讯作为一种常见的数据传输方式，在计算机和通信领域中具有广泛的应用。

通过本次实验，我们深入了解了串行通讯的原理和应用，掌握了串行通讯的硬件设备和软件实现方法。

实验结果表明，串行通讯具有简单可靠的特点，可以实现高效的数据传输。

在实际应用中，我们需要根据具体需求选择合适的波特率和数据位设置，以确保数据的准确传输。

七、参考文献[1] 陈晓宏. 串行通讯原理与应用[M]. 清华大学出版社, 2010.[2] 张伟. 计算机通信与网络[M]. 电子工业出版社, 2018.八、致谢感谢实验室的老师和同学们对本次实验的支持和帮助。

实验过程中，他们提供了宝贵的意见和建议，使我们能够更好地完成实验任务。

串行通信技术实验报告一、实验目的1.了解异步串行通信原理2.掌握MSP430异步串行通信模块及其编程方法二、必做实验任务1.了解MSP430G2553实验板USB转串口的通信功能，掌握串口助手的使用拆下单片机的功能拓展板，将主板上的eZ430-FET板载仿真器的BRXD，BTXD收发信号端口连接，通过串口调试助手即可实现串口的自发自收功能。

接线如下图：思考：异步串行通信接口的收/发双方是怎样建立起通信的？答：异步串行通信的收发双方进行通信，在硬件与软件方面都有要求。

①在硬件方面需要两条线，分别从一方的发送端口到另一方的接收端口，从而实现“异步”；②需要一个通信协议，确保通信正确；③在这个实验中由于是自发自收，因此收发两方均为PC机，所以两条线其实是同一条线，而且由于是自发自收所以信号格式也是统一的，因此可以实现自发自收功能。

2.查询方式控制单片机通过板载USB转串口与PC机实现串行通信本实验通过编程实现单片机和PC机之间的通信，信号格式为波特率9600bps，无校验，8位数据，先低后高，1个停止位，字符串以@结尾，单片机将接收到的字符保存在RAM中，收到@字符之后再将所储存的字符发给PC机。

连线方式如下图：实验程序如下：#include "io430.h"unsigned char string[];int main( void ){// Stop watchdog timer to prevent time out reset WDTCTL = WDTPW + WDTHOLD;void USCIA0_int(){UCA0CTL1|=UCSWRST; //swrst=1;//置P1.1、P1.2为USCI_A0的收发引脚P1SEL|=BIT1+BIT2;P1SEL2|=BIT1+BIT2;//时钟SMCLK选择为1.0MHzif (CALBC1_1MHz!=0xff){BCSCTL1=CALBC1_1MHZ;DCOCTL=CALDCO_1MHZ;}//设置控制寄存器UCA0CTL1|=UCSSEL_2+UCRXEIE;//设置波特率寄存器，采用低频波特率方式UCA0BR1=0;UCA0BR0=104;UCA0MCTL=UCBRS_1;UCA0CTL1&=~UCSWRST; //swrst=0 }While(1){unsigned int j;for (j=0;string[j]!='@';j++){while((IFG2&UCA0RXIFG)==0);string[j]=UCA0RXBUF;}unsigned i=j;for (j=0;j!=i+1;j++){while((IFG2&UCA0TXIFG)==0);UCA0TXBUF=string[j];}思考：如果在两个单片机之间进行串行通信，如何设计连线和编程？答：a.编程：其中一个单片机可以继续采用本实验中所用的程序，另一个单片机则编程输出一串以@结尾的字符，之后进入接收状态，初始化及寄存器的设置部分的程序不变；b.连线：将一个单片机的P1.1、P1.2接口分别与另一个的P1.2、P1.1接口连接，控制两个单片机同时运行程序即可完成两个单片机之间的通信。

实验五串行通信实验1.实验目的理解串行通信的基本原理；掌握串行通信自收发程序设计方法和串口芯片MAX232使用方法。

2.实验内容：电路设计要求：在单片机AT89C51的基础上，用2个74HC573（直通方式-OE=0）分别作为8个共阴极数码管段码(字形码)和位选码(每个LED的公共端)驱动器，来构成8个共阴极数码管动态显示输出电路；其中：P0作为段码和位码输入口，P2.2作为段码锁存控制位，P2.3作为位码锁存控制为。

用电平转换芯片MAX232与单片机的串行收发(P30、P31)引脚连接，构成串行通信电路。

程序设计要求：在短接收(RXD)发(TXD)引脚的基础上，自发和自收“0~7”数字信息，并在最左边LED数码管上的显示接收的“0~7”数字信息。

基本部分：短接单片机的P3.0与P3.1引脚，运行程序，观察最左边LED数码管上的显示显示内容。

发挥部分：短接9针RS232接口的2与3引脚，运行程序，观察最左边LED数码管上的显示显示内容。

在设计仿真通过后；按要求；在L Y-51S开发板连接杜邦线；然后，将程序下载到开发板上，运行操作。

3.实验器材（1）Proteus仿真软件（2）keil C51开发环境软件（3）L Y-51S开发板4.实验原理（1）串行通信电路——参照教材P131图8-6设计MCS-51和PC机的通信电路。

将9针D型插件的2与3引脚连接，构成自收发连接形式。

（2）LED显示电路——本实验用2个74HC573（直通方式-OE=0）分别作为8个共阴极数码管段码(字形码)和位选码(每个LED的公共端)驱动器，来构成8个共阴极数码管动态显示输出电路；其中：P0作为段码和位码输入口，P2.2作为段码锁存控制位，P2.3作为位码锁存控制为。

（3）LED灯测自收发程序——参照教材P139~140的例8-2和P266~268实验五串行通信实验编写。

25.实验电路原理图（整体电路）6.实验步骤（1）按照“5.实验电路原理图”，用proteus绘制原理图。

串行通信的实验报告一、实验目的了解串行通信的基本概念和原理，并通过实际搭建串行通信系统，掌握串行通信的实验过程和操作方法。

二、实验设备1. 一台个人电脑2. 两台串行通信设备3. USB转串口线三、实验原理串行通信是将数据按位顺序传输，相对于并行通信来说，节省了传输线的数量。

串行通信一般采用帧的方式进行数据传输，包括起始位、数据位、校验位和停止位。

在实验中，我们将使用两台串行通信设备通过串口进行数据传输。

四、实验步骤1. 将一台串行通信设备连接到个人电脑的USB转串口线上，使用USB接口将其连接到个人电脑的USB接口上。

2. 打开串行通信设备的电源，并将其与个人电脑连接好。

3. 在个人电脑上打开串行通信软件，根据实际情况选择波特率、数据位、校验位和停止位等参数，并建立通信连接。

4. 在串行通信软件中，输入要发送的数据，并点击发送按钮。

5. 在另一台串行通信设备上观察接收到的数据。

五、实验结果与分析经过实验，我们成功地建立了串行通信系统，并进行了数据传输。

在发送端输入的数据在接收端得到了正确的接收，表明串行通信系统正常工作。

通过实验我们可以得出以下结论：1. 串行通信较并行通信更经济和节省资源，因为它只需一根传输线，而并行通信需要多根。

2. 串行通信的传输速率相对较慢，但可以通过改变波特率提高传输速度。

3. 串行通信的稳定性较强，不容易出现数据冲突和传输错误。

六、实验总结通过本次实验，我们了解到了串行通信的基本概念和原理，并通过搭建串行通信系统实际操作了一次串行通信。

实验结果表明串行通信系统正常工作，实验目的得到了满足。

在实验过程中，我们也注意到了一些问题，例如串行通信的传输速率较慢，不适合传输大量数据；同时，串行通信的配置稍显复杂，需要设置多个参数。

综上所述，本次实验使我们对串行通信有了更深入的理解，并有助于我们在日后的相关研究和应用中更好地应用和掌握串行通信技术。

实验名称：串行通信实验实验目的：1. 了解串行通信的基本原理和常用接口。

2. 掌握串行通信的编程方法和数据传输过程。

3. 验证串行通信在实际应用中的可行性。

实验器材：1. PC机一台2. 串口通信模块（如USB转串口模块）3. 短路板4. 连接线若干5. 相关软件（如串口调试助手）实验原理：串行通信是指数据在一条线路上按位进行传输的通信方式。

与并行通信相比，串行通信具有线路简单、传输速率较低等特点。

在串行通信中，数据按照一定的顺序一位一位地传输，每个数据位占用一个固定的位时间。

串行通信通常采用以下接口：RS-232、RS-485、RS-422等。

本实验采用USB转串口模块实现串行通信。

实验步骤：1. 将USB转串口模块插入PC机USB接口。

2. 在PC机上安装驱动程序，确保模块正常工作。

3. 使用短路板将USB转串口模块与PC机的串口连接。

4. 打开串口调试助手，设置串口参数：波特率、数据位、停止位、校验位等。

5. 编写串行通信程序，实现数据发送和接收。

6. 运行程序，观察串口调试助手中的数据传输情况。

实验内容：1. 发送数据（1）编写发送数据函数，实现数据的串行发送。

（2）在PC机上发送一段文本数据，观察串口调试助手中的接收情况。

2. 接收数据（1）编写接收数据函数，实现数据的串行接收。

（2）在PC机上发送一段文本数据，观察串口调试助手中的接收情况。

实验结果与分析：1. 发送数据实验结果：在串口调试助手中成功接收到了发送的文本数据，证明发送数据功能正常。

2. 接收数据实验结果：在串口调试助手中成功接收到了发送的文本数据，证明接收数据功能正常。

结论：通过本次实验，我们掌握了串行通信的基本原理和编程方法，验证了串行通信在实际应用中的可行性。

在实验过程中，我们遇到了以下问题：1. 串口参数设置不正确导致数据无法正常传输。

2. 编程时，数据发送和接收函数编写不正确。

针对以上问题，我们进行了以下改进：1. 仔细阅读相关资料，正确设置串口参数。
