实验三 串行通信

串口基本信息用一台电脑实验串口自发自收，实验前要将串口（以9针为例）的发送引脚（2脚）和接受引脚（3脚）短接。

三线连接：适用于计算机之间尤其是PC机和单片机之间的数据通信。

其连接信号对为（TxD,RxD）、（RxD,TxD）、（SG，SG）。

即发送数据TxD端和接受数据RxD端交叉连接，信号地SG对应连接。

七线交叉连接：适用于同型号的计算机之间的连接，如PC机间的数据通信。

其连接信号对为：（TxD,RxD）、（RxD,TxD）、（SG，SG）、（RTS,CTS）、（CTS,RTS）、（DSR.DTR）、（DTR，DSR）。

其中，TxD、RxD、SG与前面信号的含义相同，RTS为请求发送，CTS为准许发送，DSR为数据装置准备好，DTR为数据终端准备好。

在本地连接的微机系统中，RTS、CTS、DTR、DSR用作硬件联络控制信号。

目前使用的串口连接线有DB9和DB25两种连接器，用户可以国家使用的具体机器选择相应的连接器。

一个串口通讯类在/network/serialport.shtml。

PC机的RS-232接口的电平标准是-12V标示“1”，和+12V表示“0”，有些单片机的信号电平时TTL 型，即大于2.4v表示“1”，小于0.5v表示“0”，因此采用RS-232总线进行异步通信是，发送端和接受端要有一个电平转换接口。

串口通讯方法的三种实现串口是计算机上一种非常通用的设备通信协议。

大多数计算机包含两个基于ＲＳ２３２的串口。

串口同时也是仪器仪表设备通用的通信协议；很多ＧＰＩＢ兼容的设备也带有ＲＳ一２３２口。

同时，串口通信协议也可以用于获取远程采集设备的数据。

串口通信（Serial Communication），是指外设和计算机间，通过数据信号线、地线、控制线等，按位进行传输数据的一种通讯方式。

串口通信方便易行，应用广泛。

在Windows应用程序的开发中，我们常常需要面临与外围数据源设备通信的问题。

单片机实验报告(三)实验名称：串行通信姓名：张昊学号：110404247班级：通信2班时间：2013.11南京理工大学紫金学院电光系一、实验目的1、理解单片机串行口的工作原理；2、学习使用单片机的TXD、RXD口；3、了MAX232解芯片的作用。

二、实验原理计算机与其外部设备之间进行数据交换称为通信。

通信的基本方式可分为并行通信和串行通信两种。

并行通信中数据至少有8路，可以同时将一个字节的8位二进制代码发送到对方。

串行通信用两根传输线进行数据的传输，一次只能发送一位二进制。

串行通信技术根据传送的编码格式不同，可分为同步通信和异步通信两种方式:1、同步方式：数据以数据块为单位传送。

在开始传送前用同步字符来指示，并由时钟来实现发送端和接收端同步。

2、异步方式：数据时不连续传送的。

以字符为单位进行传送。

被传送字节分为：起始位、数据位、校验位和停止位，称为一帧。

常用格式:a、1bit起始位+8bit数据位+无校验位+1bit停止位b、1bit起始位+8bit数据位+1位偶校验位+1bit停止位串行通信技术根据数据流动方向分为三种方式：1、单工通信：数据流动方向是固定的，数据只能由一方发送到另一方。

2、半双工通信：数据的流动方向是双向的，但一时刻，数据只能在一个方向流动。

3、全双工通信：允许数据在两个方向流动，即通信双方的数据发送和接收是同时的。

串行口控制寄存器SCON的格式如下：D7 D6 D5 D4 D3 D2 D1 D0SM0、SM1：由软件置位或清零，用于选择串行口四种工作方式。

SM2：多机通信控制位。

在方式2和方式3中，如SM2=1，则接收到的第9位数据(RB8)为0时不启动接收中断标志RI(即RI=0)，并且将接收到的前8位数据丢弃；RB8为1时，才将接收到的前8位数据送入SBUF，并置位RI，产生中断请求。

当SM2=0时，则不论第9位数据为0或1，都将前8位数据装入SBUF中，并产生中断请求。

串行通信电路设计实习报告一、实习背景为了提高数据传输的效率和可靠性，串行通信逐渐成为现代通信领域的关键技术之一。

串行通信可以将数据按照位的顺序进行传输，相比于并行通信，串行通信可以减少数据线的数量，减小系统的复杂度和成本。

在本次实习中，我们团队担任了一个串行通信电路设计的项目，在设计过程中学习和应用了许多通信电路相关的原理和技巧。

二、实习目标本次实习的主要目标是设计一个高效、可靠的串行通信电路。

具体来说，我们需要实现以下功能：1. 数据的串行传输：将输入的并行数据通过串行通信电路进行有效传输；2. 数据同步：通过发送和接收方的同步信号确保数据传输的准确性；3. 错误检测和纠正：设计一定的机制以检测和纠正传输过程中可能产生的错误。

三、设计过程1. 系统框图设计在开始具体的电路设计之前，我们首先根据实习要求和设计目标绘制了系统框图。

框图包括了串行通信电路的各个模块和信号的流动路径，为后续的具体设计提供了清晰的方向。

2. 发送端设计发送端是整个串行通信电路的起点，它接收并行输入数据，并转换为串行形式进行传输。

在发送端的设计中，我们主要考虑了以下几个方面：- 并行-串行转换：使用移位寄存器将并行输入数据转换为串行形式；- 缓冲控制：为了提高数据传输的效率，引入缓冲区进行控制。

3. 接收端设计接收端是整个串行通信电路的终点，它接收串行数据并将其转换为并行形式。

在接收端的设计中，我们主要考虑了以下几个方面：- 串行-并行转换：使用移位寄存器将串行输入数据转换为并行形式；- 错误检测和纠正：使用校验码等机制检测错误，并进行相应的纠正处理。

4. 同步信号设计为了确保数据传输的准确性，发送端和接收端之间需要同步信号进行协调。

我们设计了一套同步机制，包括发送方同步信号和接收方同步信号的生成和传输，以确保数据的正确接收和处理。

四、实习总结通过本次实习，我们深入学习和应用了串行通信电路的设计原理和技巧。

在实习过程中，我们遇到了各种问题和挑战，但通过团队合作和不断的尝试，我们成功完成了串行通信电路的设计。

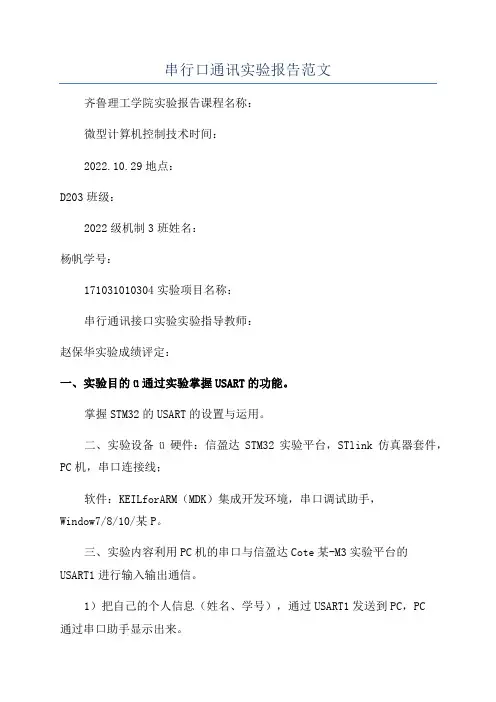

串行口通讯实验报告范文齐鲁理工学院实验报告课程名称：微型计算机控制技术时间：2022.10.29地点：D203班级：2022级机制3班姓名：杨帆学号：171031010304实验项目名称：串行通讯接口实验实验指导教师：赵保华实验成绩评定：一、实验目的ü通过实验掌握USART的功能。

掌握STM32的USART的设置与运用。

二、实验设备ü硬件：信盈达STM32实验平台，STlink仿真器套件，PC机，串口连接线；软件：KEILforARM（MDK）集成开发环境，串口调试助手，Window7/8/10/某P。

三、实验内容利用PC机的串口与信盈达Cote某-M3实验平台的USART1进行输入输出通信。

1）把自己的个人信息（姓名、学号），通过USART1发送到PC，PC通过串口助手显示出来。

2）通过PC机键盘往实验平台的USART1发送字符，实验平台上的USART1将收到的字符再传回给PC，在PC串口助手上显示其串口接收到的字符。

四、实验原理如某YD-STM32F103开发板UART1使用的是CH340G这个USB转换串口芯片，只需要使用USB线连接上电脑，并且电脑上安装了CH340芯片的硬件驱动程序，电脑就会生成一个COM口，通过使用串口调试软件打开这个COM口，就能实现开发板和PC机之间的通信了。

五、软件程序设计1、程序完成以下工作：初始化串口；重定义fputc函数，实现可以通过printf函数给电脑发送数据。

注意：重定义fputc之间需要打开微库。

检测串口接收器，如果有数据则从USART_DR寄存器中读取数据；监测串口发送器，如果上一次数据已发送完成，将读取到的字符发送给PC，然后回到（3）。

main.c参考程序：#include“tm32f10某.h“#include“tdio.h“#include“uart.h“intmain(void){UART1_In it();//串口初始化Show_Logo();//通过串口发送数据给PCwhile(1){USART1_Echo();//串口实现回显}}uart.c参考程序：#ifndef_UART_H_#define_UART_H_voidUART1_Init(void);//串口1初始化voidUSART1_Echo(void);//串口1回显函数voidShow_Logo(void);//在终端上显示LOGO#endif六、实验操作步骤准备实验环境使用STlink仿真器连接信盈达STM32实验平台的主板JTAG接口；使用实验平台附带的USB数据线，连接实验平台主板和PC。

第1篇一、实验目的1. 理解串行通信的基本原理和方式。

2. 掌握串行通信接口电路的设计与调试方法。

3. 熟悉串行通信在实际应用中的使用。

二、实验原理串行通信是一种数据传输方式，它将数据一位一位地顺序传送，每位的持续时间远远大于数据信号的持续时间。

与并行通信相比，串行通信具有传输距离远、抗干扰能力强、成本低等优点。

串行通信方式主要有两种：同步串行通信和异步串行通信。

同步串行通信使用统一的时钟信号来同步发送和接收设备，而异步串行通信则使用起始位和停止位来同步。

三、实验器材1. 实验箱2. 串行通信模块3. 信号发生器4. 示波器5. 计算器四、实验步骤1. 连接电路根据实验要求，将串行通信模块、信号发生器、示波器等设备正确连接到实验箱上。

2. 设置参数根据实验要求，设置串行通信模块的波特率、数据位、停止位和校验位等参数。

3. 发送数据使用信号发生器生成要发送的数据信号，通过串行通信模块发送出去。

4. 接收数据通过示波器观察接收到的数据信号，分析其波形和参数。

5. 调试与优化根据观察到的波形和参数，对串行通信模块进行调试和优化，确保数据传输的准确性和可靠性。

五、实验结果与分析1. 发送数据波形观察到发送的数据信号波形符合要求，波特率、数据位、停止位和校验位等参数设置正确。

2. 接收数据波形观察到接收到的数据信号波形与发送端一致，说明数据传输过程中没有发生错误。

3. 调试与优化通过调整串行通信模块的参数，提高了数据传输的稳定性和抗干扰能力。

六、实验结论1. 通过本次实验，掌握了串行通信的基本原理和方式。

2. 熟悉了串行通信接口电路的设计与调试方法。

3. 了解了串行通信在实际应用中的重要性。

七、实验心得1. 串行通信在实际应用中具有广泛的应用前景，如工业控制、远程通信等。

2. 在设计和调试串行通信接口电路时，要充分考虑抗干扰能力和数据传输的稳定性。

3. 要熟练掌握串行通信模块的参数设置，以确保数据传输的准确性。

串行口实验实验报告实验报告：串行口实验一、实验目的：1. 掌握串行口通信原理；2. 熟悉使用串行口进行数据通信；3. 学习使用串行口进行数据的发送和接收。

二、实验仪器和材料：1. 串行口连线2. 上位机软件（如串口调试助手）3. PCB板三、实验原理：串行口通信是一种通过传送位来传送数据的通信方式。

通过串行口，计算机可以与其他设备进行数据交换。

串行通信需要发送方和接收方之间通过一条传输线连通，在一定的波特率下，发送方将数据转换为一系列位发送给接收方，接收方将接收到的位转换为相应的数据。

四、实验步骤：1. 将串行口连线正确连接好，一端连接到计算机的串行口，另一端连接到实验设备；2. 打开上位机软件，配置串行口参数，如波特率、数据位等；3. 在上位机软件中发送数据，观察实验设备上接收到的数据；4. 在实验设备中发送数据，观察上位机软件接收到的数据。

五、实验数据记录：在实验过程中，我们尝试了不同的波特率和数据位设置，并记录了每次的实验数据接收情况。

以下是其中一次实验的数据记录：- 实验参数：波特率9600bps，数据位8位，无校验位，停止位1位；- 发送数据：0x55；- 接收到的数据：0x55。

六、实验结果分析：根据实验数据，我们可以发现发送的数据0x55成功被接收到，说明串行口通信正常工作。

这说明我们正确配置了串行口参数，并且发送和接收的数据没有出现错误。

七、实验总结：通过本次实验，我们掌握了串行口通信的原理，学会了如何使用串行口进行数据通信。

实验结果表明，我们成功地发送和接收了数据。

在实际应用中，串行口通信在许多领域中都有广泛的应用，比如计算机与外设的连接、嵌入式系统的开发等。

掌握串行口通信技术对于我们的学习和工作都具有重要意义。

八、存在的问题和改进方向：在本次实验中，我们没有发现明显的问题。

但是，在实际应用中，串行口通信可能会面临一些问题，比如数据丢失、传输错误等。

我们可以进一步学习调试和排查这些问题，并学习如何处理和解决这些问题。

串行通信实验原理序串行通信技术是一种基本的数字通信技术，它已经广泛地应用于现代的数字通信系统中。

与并行通信相比，串行通信在处理速度高、传输距离远、信号线使用少等方面具有很大的优势，因此在现代计算机内部以及计算机与外部设备之间的通信中应用广泛。

串行通信实验是理解串行通信原理和掌握串行通信应用的基本途径之一。

本文将介绍串行通信实验的原理、步骤以及注意事项，希望能够对读者在学习串行通信方面起到一定的帮助。

一、实验原理1.串行通信的基本概念串行通信是一种数据传输的方式，数据信号按照一个比特一个比特地顺序传输，每个比特之间通过同步信号进行分隔。

与之相对应的是并行通信，其数据信号在多根信号线上并行传输。

串行通信具有传输距离远、传输速度快、线路简单等优点，因此被广泛应用于各种数字通信系统中。

2.串行通信的实现串行通信的实现需要用到一些重要的电路，包括移位寄存器、同步信号发生器等。

移位寄存器用于将数据按照顺序存入、读出，并进行位移操作；同步信号发生器则用于发生用于分隔数据的同步信号，使得发送方和接收方的时序保持一致。

三、实验步骤本实验以ASM51单片机为例，演示了串行通信的应用过程。

1.硬件连接将示波器的通道1连接到P1.0引脚上，通道2连接到P3.0引脚上，波形分别对应发送数据和接收数据。

2.编写程序编写程序，对串行通信的数据发送、接收、位移等进行设置和控制，具体实现过程如下：(1) 设置移位寄存器，将需要发送的数据从高位开始存入。

(2) 设置同步信号发生器，发生用于分隔数据的同步信号。

(3) 控制寄存器进行位移操作，将数据按照顺序读出并发送。

(4) 在接收方，需要通过串行口中断方式对接收到的数据进行判断和处理。

3.实验操作按照编写的程序对硬件进行操作，发送一些测试数据，观察示波器上的波形变化，以及数据是否正确接收和处理。

四、实验注意事项1.串行通信实验需要耐心和细心，对硬件和程序进行仔细的连接和设置。

2.在传输数据时，需要保证发送方和接收方的时序保持一致，否则可能会导致数据发送失败或者数据接收错误，因此需要认真设置同步信号发生器。

一、实验目的1. 理解串行通信的基本原理和概念；2. 掌握串行通信的常用接口和协议；3. 学会使用串行通信进行数据传输；4. 熟悉串行通信在嵌入式系统中的应用。

二、实验原理串行通信是一种数据传输方式，通过一根或多根数据线，将数据一位一位地按顺序传送。

与并行通信相比，串行通信在传输速度和成本上具有优势，广泛应用于嵌入式系统、工业控制、远程通信等领域。

串行通信的基本原理如下：1. 数据格式：串行通信中，数据以字节为单位进行传输，每个字节由起始位、数据位、校验位和停止位组成。

2. 通信方式：串行通信主要有同步通信和异步通信两种方式。

a. 同步通信：通信双方使用统一的时钟信号进行数据传输，数据在传输过程中保持同步。

b. 异步通信：通信双方使用不同的时钟信号进行数据传输，数据在传输过程中不保持同步。

3. 串行通信接口：常用的串行通信接口有RS-232、RS-485、USB等。

三、实验设备1. 单片机开发板：STC89C52；2. 串口通信模块：MAX232；3. 串口通信线；4. 电脑；5. 串口调试助手。

四、实验步骤1. 连接电路：将单片机开发板、串口通信模块和电脑通过串口通信线连接起来。

2. 初始化单片机串口：设置单片机串口的工作方式、波特率、校验位和停止位等参数。

3. 编写串口发送程序：在单片机上编写程序，实现数据的串行发送。

4. 编写串口接收程序：在单片机上编写程序，实现数据的串行接收。

5. 使用串口调试助手进行测试：在电脑上打开串口调试助手，设置相应的通信参数，发送和接收数据。

五、实验结果与分析1. 实验结果：通过串口调试助手，成功实现了单片机与电脑之间的数据传输。

2. 分析：a. 在初始化单片机串口时，设置了正确的波特率、校验位和停止位等参数，保证了数据的正确传输。

b. 在编写串口发送程序时，正确地实现了数据的串行发送。

c. 在编写串口接收程序时，正确地实现了数据的串行接收。

六、实验总结1. 通过本次实验，掌握了串行通信的基本原理和概念；2. 学会了使用串行通信进行数据传输；3. 熟悉了串行通信在嵌入式系统中的应用。
