斜拉桥施工工法一、主梁施工斜拉桥主梁施工常用方法（一）——支架法斜拉桥主梁施工方法与梁式桥基本相同，大体上可以分为顶推法、平转法、支架法和悬臂法等四种形式。
支架法和悬臂法是目前斜拉桥主梁施工的主要方法。
前者适用于城市立交或净高较低的岸跨主梁施工；后者适用于净高较大或河流上的大跨径斜拉桥主梁的施工。
[支架法]：有在支架上现浇、在临时支墩间设托架或劲性骨架现浇、在临时支墩上架设预制梁段等几种施工方法。
其优点是施工最简单方便，能确保结构满足设计线型，但仅适用于桥下净空低、搭设支架不影响桥下交通的情况。
我国 永和桥（主跨260m）是在临时支墩上拼装主梁的（见下图）。
支架法的施工步骤为：（1）在永久性桥墩和临时墩上架设主梁；（2）从已完成主梁的桥面撒谎能够安装塔柱；（3）安装拉索；（4）拆除临时墩，使荷载传至缆索体系。
（二）——悬臂浇筑法悬臂法一般是在支架上修建边跨，然后中跨采用悬臂施工的单悬臂法，也可以是对称平衡施工的自由悬臂法。
悬臂施工法一般分为悬臂拼装法和悬臂浇筑法。
[悬臂浇筑法]：是从塔柱两侧用挂蓝对称逐段就地浇筑混凝土。
我国大部分混凝土斜拉桥主梁都是采用悬臂浇筑法施工的。
斜拉桥主梁的悬臂施工与连续梁和连续刚构桥类似，不同的是如果能利用斜拉索，可以采用更轻型的挂蓝施工。
下图为（主跨426.7m）的悬臂浇筑和挂蓝施工照片。
随着我国交通基础设施建筑的高速发展，斜拉桥以其优美的造型，较大的跨越能力，良好的结构受力性能，抗震能力强及施工方法成熟等特点，在高等级公路和城市道路跨越江河的桥梁建设中占据了重要地位，得到了广泛应用。
悬臂浇筑法流程法流程（三）施工时要应注意的安全问题1、放索时所需场面大，应设标识牌及围栏，下料时应注意切割片高速飞转或破碎伤人。
2、斜拉索及配套产品均为易燃物，要注意防火，并按要求配置灭火器材。
3、挂索时所搭建的临时工作平台要牢固，平台设安全护拦及安全网，操作人员必须佩戴安全带及安全帽。
斜拉桥施工工法一、引言斜拉桥是一种现代桥梁工程中的重要结构形式，其特点在于主梁与塔柱之间通过斜拉索相连，形成了一种自平衡的结构体系。
斜拉桥具有结构刚度大、自重轻、造型美观等优点，因此在公路、铁路和城市桥梁等工程中被广泛应用。
本文将重点介绍斜拉桥的施工工法。
二、施工前的准备工作1、施工设计：在施工前，需要对斜拉桥的施工设计进行详细的研究和讨论，包括结构形式、材料选择、施工工艺等。
2、现场勘查：了解施工场地的地形、地貌、地质、水文等条件，为施工设计和施工方案提供依据。
3、设备准备：根据施工设计，准备必要的施工设备和工具，如吊机、泵车、模板等。
4、人员组织：合理组织施工队伍，进行人员培训和安全教育，确保施工质量和安全。
三、基础工程施工1、桩基施工：在斜拉桥的施工过程中，桩基施工是一个重要的环节。
常用的方法有钻孔灌注桩和打入桩等。
钻孔灌注桩是通过钻机在地下钻孔，然后在孔内灌注混凝土，形成桩基。
打入桩是通过打桩机将预制桩打入地下。
2、承台施工：承台是连接桩基和塔柱的重要结构，通常采用钢筋混凝土结构。
在承台施工过程中，需要注意控制承台的位置和标高，确保与设计相符。
四、塔柱施工塔柱是斜拉桥的重要结构之一，其施工方法通常采用爬模法或者翻模法。
爬模法是一种将模板和钢筋安装在塔柱上进行浇筑的方法，具有施工速度快、劳动力消耗少等优点。
翻模法是一种将模板和钢筋在地面组装好，然后通过起重机吊装到塔柱上进行浇筑的方法，具有施工精度高、安全性好等优点。
五、主梁施工主梁是斜拉桥的主要承载结构之一，其施工方法通常采用预制拼装法或者现浇法。
预制拼装法是将主梁的各个部分在地面预制好，然后通过起重机将各个部分拼装在一起。
现浇法是在塔柱和承台施工完成后，直接在塔柱和承台上进行混凝土浇筑。
六、斜拉索施工斜拉索是斜拉桥的重要结构之一，其施工方法通常采用挂索法和张拉法。
挂索法是将斜拉索通过吊机安装在塔柱和主梁上。
张拉法是在主梁和塔柱的混凝土浇筑完成后，通过张拉设备对斜拉索进行张拉，使其达到设计要求的拉力。

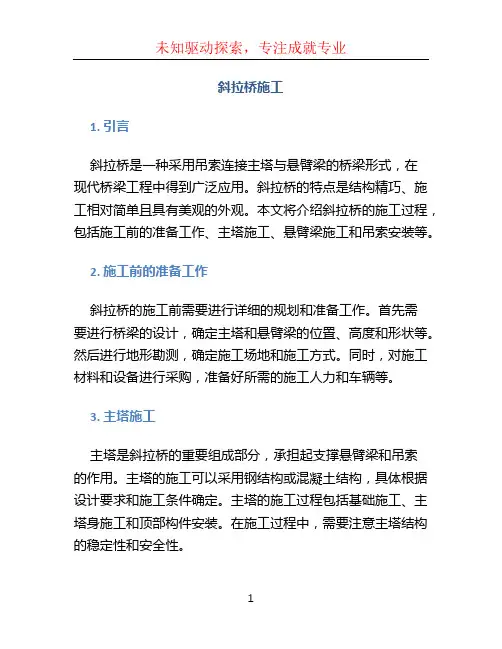

斜拉桥施工1. 引言斜拉桥是一种采用吊索连接主塔与悬臂梁的桥梁形式，在现代桥梁工程中得到广泛应用。
斜拉桥的特点是结构精巧、施工相对简单且具有美观的外观。
本文将介绍斜拉桥的施工过程，包括施工前的准备工作、主塔施工、悬臂梁施工和吊索安装等。
2. 施工前的准备工作斜拉桥的施工前需要进行详细的规划和准备工作。
首先需要进行桥梁的设计，确定主塔和悬臂梁的位置、高度和形状等。
然后进行地形勘测，确定施工场地和施工方式。
同时，对施工材料和设备进行采购，准备好所需的施工人力和车辆等。
3. 主塔施工主塔是斜拉桥的重要组成部分，承担起支撑悬臂梁和吊索的作用。
主塔的施工可以采用钢结构或混凝土结构，具体根据设计要求和施工条件确定。
主塔的施工过程包括基础施工、主塔身施工和顶部构件安装。
在施工过程中，需要注意主塔结构的稳定性和安全性。
4. 悬臂梁施工悬臂梁是连接主塔与桥面的部分，需要经过精确施工和安装。
悬臂梁可以采用预制梁或现浇梁，具体根据设计要求和施工条件确定。
在悬臂梁的施工过程中，需要确保悬臂梁的质量和精度，以确保桥梁的承重和稳定。
5. 吊索安装吊索是斜拉桥的重要组成部分，负责承担桥梁的荷载。
吊索的安装需要经过一系列的准备工作和施工步骤。
首先，需要选择合适的吊索材料和规格，根据设计要求进行定位和预制。
然后，通过吊车或起重机将吊索安装到主塔和悬臂梁上，并进行绷拉和调整，确保吊索的紧张度和水平度。
6. 其他施工工作除了主塔施工、悬臂梁施工和吊索安装外，斜拉桥的施工过程中还包括其他一些工作，如桥面板安装、防护栏安装、导线安装和桥面铺装等。
这些工作通常需要在主塔和悬臂梁安装完毕后进行，以确保桥梁的完整和安全。
7. 施工总结斜拉桥的施工是一个复杂而精密的过程，需要经过详细的规划和准备工作。
在施工过程中，需要严格控制施工质量，保证施工安全。
通过本文的介绍，希望读者能够了解斜拉桥的施工过程，并在实际工程中能够应用和运用相关知识。
参考资料•张宏伟, 魏峰. 斜拉桥工程施工技术研究[J]. 中交跨越, 2019(3): 34-37.•张清喜, 杨晓红. 斜拉桥施工与控制关键技术研究综述[J]. 中国公路学报, 2018, 31(6): 41-47.。

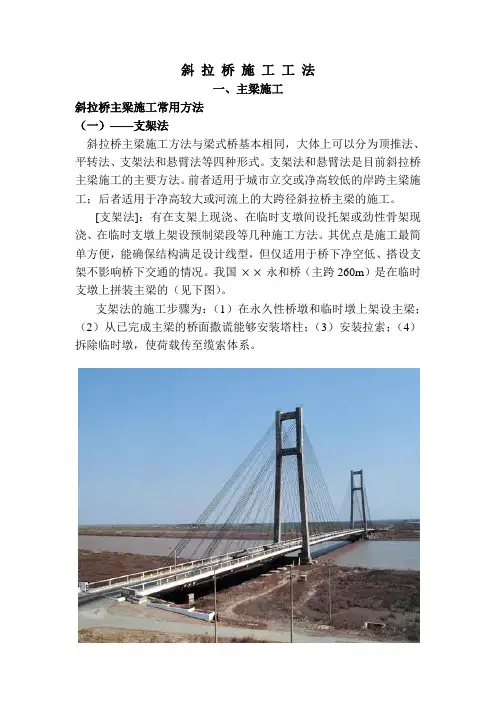

斜拉桥施工工法一、主梁施工斜拉桥主梁施工常用方法（一）——支架法斜拉桥主梁施工方法与梁式桥基本相同，大体上可以分为顶推法、平转法、支架法和悬臂法等四种形式。
支架法和悬臂法是目前斜拉桥主梁施工的主要方法。
前者适用于城市立交或净高较低的岸跨主梁施工；后者适用于净高较大或河流上的大跨径斜拉桥主梁的施工。
[支架法]：有在支架上现浇、在临时支墩间设托架或劲性骨架现浇、在临时支墩上架设预制梁段等几种施工方法。
其优点是施工最简单方便，能确保结构满足设计线型，但仅适用于桥下净空低、搭设支架不影响桥下交通的情况。
我国 永和桥（主跨260m）是在临时支墩上拼装主梁的（见下图）。
支架法的施工步骤为：（1）在永久性桥墩和临时墩上架设主梁；（2）从已完成主梁的桥面撒谎能够安装塔柱；（3）安装拉索；（4）拆除临时墩，使荷载传至缆索体系。
（二）——悬臂浇筑法悬臂法一般是在支架上修建边跨，然后中跨采用悬臂施工的单悬臂法，也可以是对称平衡施工的自由悬臂法。
悬臂施工法一般分为悬臂拼装法和悬臂浇筑法。
[悬臂浇筑法]：是从塔柱两侧用挂蓝对称逐段就地浇筑混凝土。
我国大部分混凝土斜拉桥主梁都是采用悬臂浇筑法施工的。
斜拉桥主梁的悬臂施工与连续梁和连续刚构桥类似，不同的是如果能利用斜拉索，可以采用更轻型的挂蓝施工。
下图为（主跨426.7m）的悬臂浇筑和挂蓝施工照片。
随着我国交通基础设施建筑的高速发展，斜拉桥以其优美的造型，较大的跨越能力，良好的结构受力性能，抗震能力强及施工方法成熟等特点，在高等级公路和城市道路跨越江河的桥梁建设中占据了重要地位，得到了广泛应用。
悬臂浇筑法流程法流程（三）施工时要应注意的安全问题1、放索时所需场面大，应设标识牌及围栏，下料时应注意切割片高速飞转或破碎伤人。
2、斜拉索及配套产品均为易燃物，要注意防火，并按要求配置灭火器材。
3、挂索时所搭建的临时工作平台要牢固，平台设安全护拦及安全网，操作人员必须佩戴安全带及安全帽。
斜拉桥工程施工斜拉桥作为一种新型桥梁结构，以其独特的造型和优良的力学性能在我国得到了广泛的应用。
斜拉桥工程施工相较于其他类型的桥梁，具有施工技术要求高、施工难度大、施工周期长等特点。
本文将从斜拉桥工程施工的几个关键环节进行分析，以期为我国斜拉桥工程施工提供一定的参考。
一、斜拉桥工程施工前期准备1. 工程设计：斜拉桥的设计应充分考虑地形、地质、交通、环境影响等因素，确保桥梁结构的安全、经济、适用和美观。
设计过程中要充分运用现代桥梁工程新技术、新材料、新工艺，提高桥梁的性能和品质。
2. 施工方案制定：根据设计文件和施工现场实际情况，制定详细的施工方案，包括施工工艺、施工顺序、施工措施等。
施工方案应确保桥梁结构的安全和施工的顺利进行。
3. 施工现场准备：对施工现场进行清理、平整，搭建施工临时设施，如拌合站、预制场、临时便道等。
同时，要对施工现场的地质、水位、气象等进行详细调查，为施工提供可靠的数据支持。
二、斜拉桥工程施工关键技术1. 索塔施工：索塔是斜拉桥的关键受力构件，其施工质量直接影响到桥梁的安全性能。
索塔施工要充分考虑塔身结构的形式、材料、施工工艺等因素，确保塔身垂直度和结构稳定性。
2. 斜拉索施工：斜拉索是连接主梁和索塔的受力构件，其施工质量对桥梁的安全性能具有重要意义。
斜拉索施工要严格控制张拉力、锚固长度、防护措施等，确保斜拉索的受力性能和使用寿命。
3. 主梁施工：主梁是斜拉桥的主要承重构件，其施工质量关系到桥梁的整体性能。
主梁施工要考虑梁体结构形式、材料、施工工艺等因素，确保主梁的线形、质量和稳定性。
4. 支座施工：支座是桥梁承受荷载的关键部件，其施工质量对桥梁的安全性能具有重要意义。
支座施工要严格按照设计要求进行，确保支座的安装位置、方向、性能等符合规定。
三、斜拉桥工程施工质量控制与安全保障1. 施工质量控制：建立健全施工质量管理体系，严格把控施工过程中的各个环节，确保桥梁结构的质量。
对施工过程中的原材料、构件、施工工艺等进行检查、试验和验收，及时发现和整改质量问题。

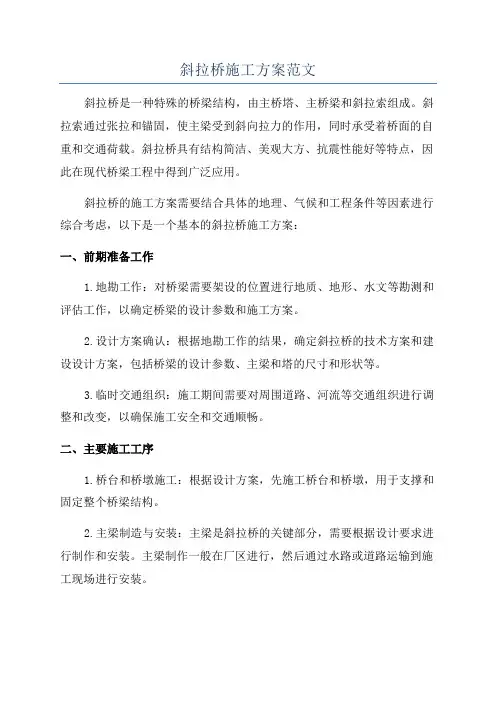

斜拉桥施工方案范文斜拉桥是一种特殊的桥梁结构，由主桥塔、主桥梁和斜拉索组成。
斜拉索通过张拉和锚固，使主梁受到斜向拉力的作用，同时承受着桥面的自重和交通荷载。
斜拉桥具有结构简洁、美观大方、抗震性能好等特点，因此在现代桥梁工程中得到广泛应用。
斜拉桥的施工方案需要结合具体的地理、气候和工程条件等因素进行综合考虑，以下是一个基本的斜拉桥施工方案：一、前期准备工作1.地勘工作：对桥梁需要架设的位置进行地质、地形、水文等勘测和评估工作，以确定桥梁的设计参数和施工方案。
2.设计方案确认：根据地勘工作的结果，确定斜拉桥的技术方案和建设设计方案，包括桥梁的设计参数、主梁和塔的尺寸和形状等。
3.临时交通组织：施工期间需要对周围道路、河流等交通组织进行调整和改变，以确保施工安全和交通顺畅。
二、主要施工工序1.桥台和桥墩施工：根据设计方案，先施工桥台和桥墩，用于支撑和固定整个桥梁结构。
2.主梁制造与安装：主梁是斜拉桥的关键部分，需要根据设计要求进行制作和安装。
主梁制作一般在厂区进行，然后通过水路或道路运输到施工现场进行安装。
3.斜拉索张拉：斜拉索是用于传递斜向张力的钢索，需要通过张拉设备进行张拉和调整。
斜拉索的张拉需要根据设计方案和张拉计划进行，以确保桥梁的正常使用和承载能力。
4.锚固施工：斜拉索需要通过锚固装置将张拉力传递到桥墩上，锚固施工需要精确控制和调整。
斜拉索的锚固应根据设计要求进行，以确保桥梁的稳定性和安全性。
5.桥面铺装：主梁和斜拉索完成安装和调整后，需要进行桥面的铺装工作，保证桥面的平整和耐久性。
三、后期工作1.验收和检测：斜拉桥竣工后需要进行验收和检测工作，以确认施工质量是否符合设计要求和使用要求。
2.维护和管理：斜拉桥在使用过程中需要进行定期的维护和管理工作，保证桥梁的正常使用和安全运行。
以上是一个基本的斜拉桥施工方案的概述，具体施工工序和技术要求需要根据具体的工程条件进行调整和补充。
斜拉桥的施工是一个复杂而精密的过程，需要高度的技术和工程经验，以确保施工质量和安全。
斜拉桥施工技术方案1、主塔施工主塔高于70米斜拉桥的主塔施工分为塔柱施工与横梁施工。
主塔的塔柱施工又分为下、中、上塔柱施工，其中下塔柱采用翻模法施工直至下横梁完成，中塔柱、上塔柱均采用搭设封闭的双排脚手架法施工（上塔柱伸出塔柱混凝土面的索道管采用切断后再用螺栓连接接长的方式施工）。
下横梁采用钢管桩和贝雷架梁组成的落地支架施工，上横梁采用钢管桩支架现浇施工。
其中下横梁、塔柱及0#块同步施工，上横梁与塔柱异步施工，即先施工塔柱过横梁再施工上横梁。
通常下横梁采用为一次浇筑一次张拉，上横梁采用两次浇筑一次张拉。
1.1施工准备1.1.1塔吊主塔上配置一台160t.m塔吊，设置在主墩承台上靠便桥侧位置。
塔吊机械性能如下表塔吊图1.1.2混凝土生产及运输采用自建拌合楼的搅拌站负责混凝土的生产，利用1台WSL900—20型拖泵来进行混凝土的垂直运输，拖泵安装在便桥上，拖泵的主要性能如下表混凝土垂直输送管在下横梁以下采用附设在脚手架上上升的方式铺设，在下横梁顶面(桥面)上通过人孔进入塔柱孔墙内，并且在塔柱空腔内沿横桥向的内侧塔柱内壁铺设，每个塔柱铺设一路管道，用“Ω”形卡固定在专用架上，并间隔一定距离用钢丝绳挂于塔柱的原模板对拉螺栓孔上。
输送管直径为Φ125mm，附塔身上升而上升，工作面上用三通截止阀外接软管对称布料。
1.1.3供水用两台高压多级水泵分布在横桥向的左右两侧，设供水水箱，由吸水泵直接从河中吸水，供水管路随泵管并排上行。
1.1.4供电利用现有的箱式变压器供电，塔柱随封闭脚手架布置垂直动力电缆，在塔柱施工工作面上设小型配电箱以满足电焊机、振捣器、照明灯电力需要。
1.2 主塔施工1.2.1主塔施工工艺流程图索塔施工步骤如下：第一步施工下横梁以下塔柱；第二步施工与下横梁等高部分的塔身（与下横梁一起施工）；第三步施工中塔柱，采取翻模施工，按照每4.5m一个节段进行施工；第四步施工上横梁及相应塔柱；第五步施工上塔柱。
斜拉桥施工
简介
斜拉桥是一种跨越河流、峡谷等地形的特殊桥梁类型，它采用悬吊在桥面上的斜拉索来支撑桥梁的结构，具有美观、稳固等特点。
本文将主要关注斜拉桥的施工过程。
施工前准备
确定设计方案
在进行斜拉桥施工前，必须先根据设计方案确定斜拉桥的桥梁结构形式、荷载要求等技术参数。
土建准备工作
进行土建准备工作，包括施工现场清理、测量、定位等。
材料准备
准备所需建筑材料，包括钢结构构件、混凝土、沥青等。
主体施工过程
施工基础
在确定的斜拉桥位置基础上进行地基处理、桩基施工等，确保斜拉桥的基础牢固。
主体结构施工
根据设计要求，进行主体结构的施工，包括桥墩、桥面、拉索等。
吊装和连接
采用起重设备对桥梁主体结构进行吊装，并进行连接和固定。
完工及验收
检查调整
完成主体施工后对斜拉桥进行全面检查和调整，确保结构稳固。
阶段性验收
在斜拉桥施工的不同阶段对工程质量进行验收，确保施工质量符合要求。
竣工验收
最终完成斜拉桥的施工，并进行最终验收，验收合格后交付使用。
斜拉桥的未来
斜拉桥是桥梁工程中一种具有特色的桥梁类型，随着技术的不断发展，斜拉桥在未来将继续发挥重要作用，成为城市建设的亮丽风景线。
结语
斜拉桥施工是一项繁复的工程，需要严密的计划和组织。
通过合理的施工过程和严格的质量控制，保障斜拉桥的安全和稳定，为人们出行提供便利。
愿未来斜拉桥的发展能够更加繁荣，成为城市的一道靓丽风景线。
1 目的为规范斜拉桥斜拉索张拉及附属设施张拉施工作业，有效控制和消除斜拉索张拉过程中的危险源、危害因素，防止事故发生，确保施工生产安全，制定本作业标准。
2 范围适用于集团公司所属各项目的斜拉桥斜拉索张拉及附属设施安装施工。
3 术语定义无4 职责4.1项目挂索作业队负责斜拉索张拉及附属设施安装施工的组织和日常管理。
4.2项目部负责斜拉索张拉及附属设施安装施工的全面组织和监督管理工作。
4.3项目部技术员负责斜拉索张拉及附属设施安装施工的技术指导和管理工作，项目部专职安全管理人员负责施工作业的安全监督。
4.4安全总监具体职责如下：4.4.1负责组织实施上级有关张拉及附属设施安装安全生产方面的规定和技术规范。
4.4.2组织制定并落实张拉及附属设施安装施工安全技术操作规程,并不断修改完善,适应安全生产需要。
4.4.3组织编制张拉及附属设施安装安全生产规划、计划和安全生产技术措施计划,并组织实施,有计划地组织解决重大安全隐患和职业危害。
4.4.4协助项目经理并具体组织定期的安全生产检查,对查出的重大安全隐患制定整改措施,并限期检查落实。
按周组织分析安全生产情况,及时研究解决生产中的不安全问题。
4.4.5负责组织对职工的安全生产教育和培训,总结推广先进经验,奖励先进单位和个人。
4.5总工程师负责组织编制张拉及附属设施安装施工组织方案及安全专项方案，监督现场张拉及附属设施安装技术、安全方案的实施，参与指导现场员工安全技术培训工作。
4.6张拉及附属设施安装各工种具体职责：4.6.1张拉及附属设施安装装吊工安全职责：4.6.1.1起重工必须经专门安全技术培训，考试合格持证上岗。
严禁酒后作业。
4.6.1.2起重工应健康，两眼视力均不得低于1.0，无色盲、听力障碍、高血压、心脏病、癫痫病、眩晕、突发性昏厥及其他影响起重吊装作业的疾病与生理缺陷。
4.6.1.3作业前必须检查作业环境、吊索具、防护用品。
吊装区域无闲散人员，障碍已排除。
