10kw并网逆变器产品介绍及技术参数本产品是一台10kW光伏并网逆变器。

其PV端额定输入电压为186～600Vdc。

标称电网电压为220Vrms，额定输出电流为45.5Arms。

逆变器能在短时间（约30分钟）内输出功率达到11kW或输出电流达到50Arms。

逆变器能在不同光照强度下可靠的运行，内部程序保证将PV产生的最大功率输出。

本机具有良好的基于软、硬件的自我保护功能，具体包括交流侧和直流侧的过流、过压、欠压保护；电网频率异常和逆变器过温等保护，为您的投资提供了可靠的保障。

本产品现已通过信息产业部邮电工业产品监督检验中心检测，各项指标均符合国标GB19939相应标准。

并通过CE的EMI、EMC及LVD的相相关指标检测。

本产品各项技术参数及检测报告如下：。

10KW—50KW光伏离网系统技术方案精心整理协尔信新能源科技有限公司2015/03/25一、产品应用场合我公司生产的光伏离网逆变电源，主要用于太阳能新能源发电系统.它具备常规逆变器的一切优点，还可以为交通不便、环境恶劣的山区、牧场、海岛等无电地区,利用新能源发电提供了绝对的可靠性。

高效的逆变效率，可以降低太阳能电池板的容量，从而减少投资。

本电源采用先进的正弦波脉宽调制（SPWM）技术，主电路采用三菱IGBT模块，驱动保护为日本三菱厚膜电路，具有可靠性高、保护功能全、波形失真小等优点.广泛应用于环境恶劣的高原、海岛、偏远山区及野外作业，也可作为通讯基站、广告灯箱、路灯等供电电源。

二、光伏离网系统图精心整理精心整理三、系统介绍根据系统要求，选用1台50kw 的光伏离网逆变器。

3.1 光伏组件本系统中，所有太阳能电池板为12KW-50KW 。

3。

2光伏控制器根据系统要求，整个系统需要5台240V10KW 光伏控制器。

3.3蓄电池组其主要任务是贮能，以便在夜间或阴雨天保证负载用电.系统电压为220V 。

具体多少节数可有时间长短决定（建议选用12V ，20节300HA 铅酸免维护蓄电池）。

3。

4离网逆变器逆变器作为离网发电系统的核心部件，负责把直流电转换为交流电,供交流负荷使用。

蓄电池 交流负载 太阳能电池板光伏离网 逆变器光伏控制器整个系统共配置1台 DC220V 50KW离网逆变器。

四、光伏控制器整个系统需要1台DC220V—50KW光伏控制器。

本系列产品是对太阳能电池板所发的直流电能进行调节和控制.一方面把调整后的能量送往直流负载,另一方面把多余的能量送往蓄电池组储存，当太阳能电池板所发的直流电能不能满足负载需要时,由电池储存的电能为负载提供能量。

蓄电池充满电后，控制器要控制蓄电池不被过充。

当蓄电池所储存的电能放完时,控制器要控制蓄电池不被过放,以保护蓄电池。

控制器的性能不好时，对蓄电池的使用寿命影响很大，并最终影响系统的可靠性.五、光伏离网逆变器逆变器是由于使用地区相对落后、偏僻，维护困难，为了提高光伏风力发电系统的整体性能，保证电站的长期稳定运行，对逆变器的可靠性提出了很高的要求。

10KW太阳能离网发电系统1.太阳能离网发电系统简介太阳能光伏发电的能源来源于取之不尽，用之不竭的太阳能，是资源最丰富的可再生能源。

太阳能光伏发电是能源的高新技术，具有独特的优势和巨大的开发利用潜力。

太阳能发电不会给空气带来污染，不破坏生态，是一种清洁安全的能源，同时又具有在自然界不断生成，并得到有规律的补充的特点，是可再生的清洁绿色能源。

充分利用太阳能有利于保持人与自然的和谐相处。

太阳能发电具有许多优点，如安全可靠，无噪音，无污染；能量随处可得，无需消耗燃料；无机械转动部件，维护简便，使用寿命长；建设周期短，规模大小随意；可以无人值守，也无需架设输电线路，还可方便与建筑物相结合等；这些都是常规发电和其他发电方式所不及的。

太阳能发电又称光伏发电。

在新能源中，太阳能发电的成本较高，但太阳能与其他新能源相比在资源潜力和持久适用性方面更具优势，从长远前景来看，光伏发电是最具潜力的战略替代发电技术。

相关专家预测，到本世纪后期，太阳能发电将在世界电能结构中占据80％的位置。

就资源储量而言，我国地处北半球，总面积2/3以上地区年日照时数大于2200小时，其中西藏、青海、新疆、甘肃、宁夏、内蒙古高原均为太阳能资源丰富地区；除四川盆地、贵州省资源稍差外，东部、南部及东北等其它地区都是资源较富和中等区。

太阳能资源理论存储总量达每年17000亿吨标准煤，与美国相近，比欧洲、日本优越得多。

太阳能离网发电系统通过把太阳能转化为电能，经过蓄电池储能，再通过逆变器，直接带动本地负荷工作。

离网发电系统具有以下优点：（1）利用清洁干净、可再生的自然能源太阳能发电，不耗用不可再生的、资源有限的含碳化石能源，使用中无温室气体和污染物排放，与生态环境和谐，符合经济社会可持续发展战略。

（2）光伏电池组件与建筑物完美结合，既可发电又能作为建筑材料和装饰材料，使物质资源充分利用发挥多种功能，不但有利于降低建设费用，并且还使建筑物科技含量提高、增加“卖点”。

家庭分布式10KW光伏电站并⽹⽅案1. 系统简介太阳能电池板发电系统是利⽤光⽣伏打效应原理,它是将太阳辐射能量直接转换成电能的发电系统。

太阳能并⽹发电系统通过把太阳能转化为电能,不经过蓄电池储能,把满⾜负载需要后多余的电量或在没有负载情况下把产⽣的电量,通过并⽹逆变器送上电⽹。

2. 10KW系统并⽹原理图光伏并⽹系统所需主要器件由光伏电池板和光伏逆变器构成。

其⼯作模式为,当光伏能量充⾜时光伏电池板的不稳定直流电能转换为优质稳定的交流电能以电流环控制⽅式将电能注⼊电⽹,其优点是不需要蓄电池的储能 节省了投资和蓄电池的充放电设备损耗和折旧,将公共电⽹作为储能媒介。

光伏并⽹发的缺点是当电⽹异常时(电压过⾼过低异常、频率异常),根据并⽹规则与约定必须进⾏反孤岛保护⽽停⽌并⽹发电。

3. 光伏系统的主要组成1) 光伏组件光伏组件是将太阳光能直接转变为直流电能的发电装置,根据⽤户对功率和电压的需求,通过串并量得到适合的太阳能电池组件阵列,满⾜⽤电需求2) 并⽹逆变器逆变器是将直流电变换为交流电的设备,并⽹型逆变器是光伏发电系统中的重要部件之⼀。

3) 交流防雷配电柜系统配置⼀台交流防雷配电柜,按照1个10KW的交流配电单元进⾏设计,每台逆变器的交流输⼊接⼊交流配电柜,经交流断路器并⼊单相交流低压电⽹发电。

另由按照分布式家⽤并⽹要求,要求安装⼀块光伏侧单相电表和负载侧双向电表,⽤来计量电量⾃⽤和供给国⽹部分。

同时并⽹交流柜具有单独、可靠的⼑闸,具有漏电保护器空开并有失压脱扣功能,具有同电⽹同时⾃动断电功能。

4.)系统防雷接地装置为了保证本⼯程光伏并⽹发电系统安全可靠,防⽌累计、浪涌等外在因素导致系统旗舰的损坏等情况发⽣,系统的防雷接地装置必不可少。

系统的防雷接地装置措施有多重⽅法,主要有⼀下⼏个⽅⾯供参考1 地线是避雷、防雷的关键,在进⾏配电室基础建设,若原有配电室直接连接到原配电室接地⽹上,和太阳能电池⽅阵基础建设的同时,选择附近⼟层较厚、潮湿的地点,挖1~2⽶深地线坑,采⽤40扁钢,添加降阻剂并引出地线,引出线采⽤16~35mm通信电缆,接地电阻应⼩于4欧姆。

基于10KW离网光伏发电系统地面电站系统及施工方案离网光伏发电系统是一种通过光伏板将太阳能转换为电能的绿色能源系统。

它可以独立运行，不依赖传统电网，适用于偏远地区、岛屿等无法接入电网的地方。

下面我将基于10KW离网光伏发电系统，介绍地面电站系统和施工方案。

地面电站系统的设计：1.光伏板选型：为了确保系统的性能和寿命，选择高效率、高质量的光伏板至关重要。

常见的光伏板类型有单晶硅、多晶硅和薄膜太阳能电池板，可以根据实际需求进行选择。

2.支架结构设计：支架是承载光伏板的重要组成部分，必须具备足够的承载能力和稳定性。

常见的支架有固定支架、倾斜支架和跟踪支架，根据地形和日照角度选择合适的支架结构。

3.逆变器选型：逆变器是将光伏发电系统输出的直流电转换为交流电的关键设备。

选用品质可靠、效率高的逆变器可以提高系统的发电效率和稳定性。

4.电池储能系统：为了应对天气变化和能源波动，可以考虑增加电池储能系统。

储能系统可以帮助存储多余的电能，以备不时之需。

施工方案：1.地面准备：首先需要对选定的地面进行准备工作，包括清理杂草、夯实土地、平整地面等，确保地面平坦、承载能力足够。

2.安装支架：根据设计方案，在地面上安装支架结构，确保支架结构稳固牢固，能够承载光伏板的重量。

3.安装光伏板：将选定的光伏板安装在支架上，连接好电缆，确保每块光伏板都能正常接收太阳能。

4.安装逆变器：选择合适的位置安装逆变器，并连接好输入输出线路，确保逆变器能够正常工作。

5.联调测试：安装完成后进行系统检查和联调测试，确保所有设备能够正常运行，输出电能稳定。

6.系统调试：根据实际情况进行系统调试，调整光伏板的角度和方向，优化系统的发电效率。

7.运行维护：定期对系统进行检查和维护，确保系统长期稳定运行，延长设备寿命。

总结：。

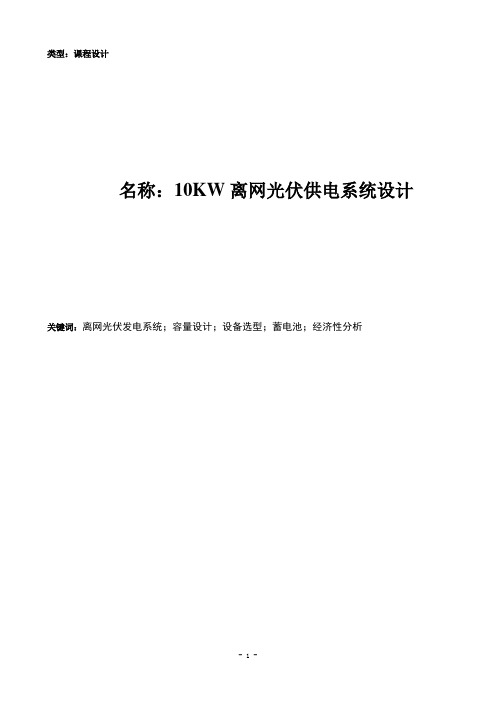

类型：课程设计名称：10KW离网光伏供电系统设计关键词：离网光伏发电系统；容量设计；设备选型；蓄电池；经济性分析- 1 -第一章前言1.1能源与环境问题21世纪后，随着人类发展的不断向前，全球的工业化进程不仅没有减退，反而比以前更加測涌。

推动工业化不断向前的基础是能源，能源是一切发展的前提。

目前各国对能源的需求不断增长，能源决定着国家发展的前途，能源是国家发展的经济命脉。

因此，能源不仅是国家之间的经济问题，也是关系到人类生存环境的政治问题。

能源的合理开发和有效利用关系到世界的未来，当今世界正面临着人口与资源、社会发展与环境保护等多重压力的挑战，而支持社会发展的传统能源资源储量却越来越少，因此，开发新能源和可再生能源特别是把它们转化为高品位能源，以逐步减少化石能源的使用，是保护生态环境、走经济社会可持续发展的重大措施。

目前占主导地位的是化石能源，但由于其使用过程中可产生大量污染且具有不可再生性，因而人们一直在探寻新的清洁能源及可再生能源，新能源中太阳能是众多可利用再生能源的佼佼者，成为许多科学家重点研究的对象，并被认为是未来能源利用中的重要资源之一。

1.2光伏发电简介1.2.1光伏发电太阳能光发电是指无需通过热过程直接将光能转变为电能的发电方式,包括光伏发电、光化学发电、光感应发电和光生物发电。

光伏发电是利用太阳能级半导体电子器件有效吸收太阳光辐射能,并使之转变成电能的直接发电方式。

1.2.2光伏发电优缺点光伏发电的优点主要体现在：—是无枯竭且安全可靠，无噪声，无污染排放外，绝对干净（无公害）；二是不受资源分布地域的限制，可利用建筑屋面的优势在无电地区，以及地形复杂地区使用；三是无需消耗燃料和架设输电线路即可就地发电供电且能源质量高；四是建设周期短，获取能源花费的时间短。

五是可靠性高,寿命长,并且应用范围广。

光伏发电的缺点主要体现在—是照射的能量分布密度小，即要占用巨大面积；二是获得的能源同四季、昼夜及阴晴等气象条件有关；三是产生的电力接入电网需要増加无功补偿设备；四是储能困难；五是发电成本离，在无政府补贴的情况下，与居民用电价格相比无竞争优势。

类型：课程设计名称：10KW离网光伏供电系统设计关键词：离网光伏发电系统；容量设计；设备选型；蓄电池；经济性分析- 1 -第一章前言1.1能源与环境问题21世纪后，随着人类发展的不断向前，全球的工业化进程不仅没有减退，反而比以前更加測涌。

推动工业化不断向前的基础是能源，能源是一切发展的前提。

目前各国对能源的需求不断增长，能源决定着国家发展的前途，能源是国家发展的经济命脉。

因此，能源不仅是国家之间的经济问题，也是关系到人类生存环境的政治问题。

能源的合理开发和有效利用关系到世界的未来，当今世界正面临着人口与资源、社会发展与环境保护等多重压力的挑战，而支持社会发展的传统能源资源储量却越来越少，因此，开发新能源和可再生能源特别是把它们转化为高品位能源，以逐步减少化石能源的使用，是保护生态环境、走经济社会可持续发展的重大措施。

目前占主导地位的是化石能源，但由于其使用过程中可产生大量污染且具有不可再生性，因而人们一直在探寻新的清洁能源及可再生能源，新能源中太阳能是众多可利用再生能源的佼佼者，成为许多科学家重点研究的对象，并被认为是未来能源利用中的重要资源之一。

1.2光伏发电简介1.2.1光伏发电太阳能光发电是指无需通过热过程直接将光能转变为电能的发电方式,包括光伏发电、光化学发电、光感应发电和光生物发电。

光伏发电是利用太阳能级半导体电子器件有效吸收太阳光辐射能,并使之转变成电能的直接发电方式。

1.2.2光伏发电优缺点光伏发电的优点主要体现在：—是无枯竭且安全可靠，无噪声，无污染排放外，绝对干净（无公害）；二是不受资源分布地域的限制，可利用建筑屋面的优势在无电地区，以及地形复杂地区使用；三是无需消耗燃料和架设输电线路即可就地发电供电且能源质量高；四是建设周期短，获取能源花费的时间短。

五是可靠性高,寿命长,并且应用范围广。

光伏发电的缺点主要体现在—是照射的能量分布密度小，即要占用巨大面积；二是获得的能源同四季、昼夜及阴晴等气象条件有关；三是产生的电力接入电网需要増加无功补偿设备；四是储能困难；五是发电成本离，在无政府补贴的情况下，与居民用电价格相比无竞争优势。

家庭分布式10kw光伏电站并网方案1. 引言随着可再生能源的快速发展和技术的进步，光伏发电作为一种清洁、可再生的能源方式，被越来越多的家庭所接受和采用。

家庭分布式光伏电站的建设不仅可以满足家庭用电需求，还可以将多余的电力并网上送，为家庭创造额外的经济收益。

本文将介绍一种家庭分布式10kw光伏电站并网方案，包括设备选型、系统设计和运维管理等内容，以便家庭用户更好地实施和管理分布式光伏电站。

2. 设备选型2.1 光伏组件光伏组件是光伏电站的核心组成部分，直接负责将光能转化为电能。

在选择光伏组件时，需考虑其光电转换效率、温度系数、年衰减系数等关键指标。

常见的光伏组件有单晶硅、多晶硅和薄膜太阳能电池等。

根据经济性和发电效率的需求，家庭分布式10kw光伏电站可以选择高效率的多晶硅光伏组件。

2.2 逆变器逆变器主要用于将光伏组件产生的直流电转换为交流电，并确保与公共电网的稳定并网。

逆变器的选择应考虑其转换效率、稳定性、扩容性和逆变器保护功能。

对于10kw光伏电站，可以选择容量合适、效率高的单相或三相逆变器。

2.3 电网接入设备电网接入设备用于将光伏电站产生的电能接入到公共电网中。

主要包括电表、电流互感器、保护开关等。

这些设备的选型应参考当地电网公司的规范要求和标准。

3. 系统设计3.1 光伏组件布置在家庭光伏电站中，光伏组件的布置应充分考虑屋顶空间、采光条件和安装角度等因素。

为了最大程度地利用屋顶空间，可以采用分布式的布置方式，将光伏组件均匀地安装在屋顶的适当位置。

3.2 并网连接设计并网连接是将光伏电站产生的电能与公共电网连接起来，实现家庭用电需求和多余电能的并网上送。

在设计并网连接时，需要考虑电流的传输损耗、电压的稳定性和并网保护等因素。

根据电站容量和附近电力负载情况，可以选择合适的并网方式，如单相并网、三相并网或微网并网。

4. 运维管理4.1 日常巡检对于家庭分布式光伏电站，定期的日常巡检非常重要。

巡检内容包括光伏组件的清洁、连接线路的检查和逆变器的运行状态等。
